MANUALE UTENTE Huddle Osann

Grazie per aver scelto il nostro seggiolino auto per bambini Huddle. In caso di domande riguardo al prodotto, rivolgersi al nostro servizio clienti.

UTILIZZO

• Questo prodotto è destinato ai bambini del gruppo ECE 0+/1/2/3. Intervallo di peso: 0-36 kg. Intervallo di età: 0-12 anni.
• Il gruppo 0+ è adatto ai bambini con un peso di 0-13 kg. Il seggiolino auto per bambini è montato sull'auto per mezzo di una cintura a 3 punti. Il bambino deve essere legato per mezzo della cintura a 5 punti del seggiolino auto.
• Il gruppo 1 è adatto ai bambini con un peso di 9-18 kg. Il seggiolino auto per bambini può essere orientato sia all'indietro sia in avanti e viene montato sull'auto per mezzo di una cintura a 3 punti. Il bambino deve essere legato per mezzo della cintura a 5 punti del seggiolino auto.
• I gruppi 2 e 3 sono adatti ai bambini con un peso di 15-36 kg. Il sistema di cinture a 5 punti del seggiolino auto per bambini viene rimosso. Il seggiolino auto per bambini è orientato in avanti ed il bambino deve essere legato per mezzo della cintura a 3 punti dell'auto.
• Si consiglia di installare il seggiolino auto per bambini sul sedile posteriore del veicolo. Per l'utilizzo orientato all'indietro per il gruppo ECE 0+, NON fissare il seggiolino auto per bambin sul sedile anteriore, a meno che l'airbag non possa essere disattivato. A tale scopo, leggere le istruzioni d'uso del veicolo.

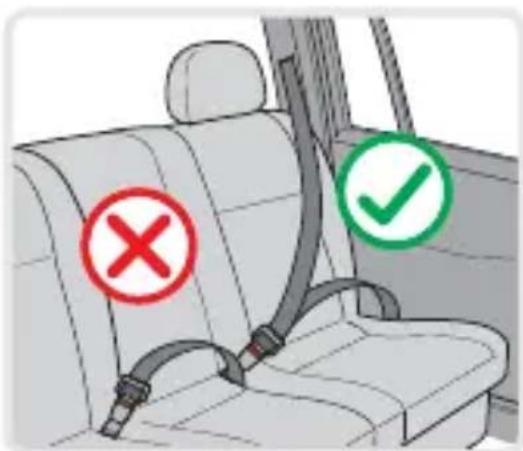

• Questo seggiolino auto per bambini è adatto esclusivamente a veicoli dotati di cinture di sicurezza a 3 punti conformi alla norma ECE R16 o ad altre norme equivalenti.

AVVERTENZA

• Questo seggiolino auto per bambini è un sistema di ritenuta per bambini universale. È stato testato secondo i criteri di omologazione più severi e approvato conformemente al regolamento n. 44/04.
• È quindi adatto all'uso generale nelle autovetture ed è compatibile con la maggior parte dei sedili dei veicoli.
• La probabilità che il sedile sia compatibile aumenta se il fabbricante del veicolo dichiara che i suoi veicoli sono adatti all'installazione di sistemi di ritenuta per bambini universali.
• Il seggiolino auto per bambini può essere adattato esclusivamente a veicoli con cinture di sicurezza a 3 punti fisse o dotate di un meccanismo di avvolgimento e che sono state omologate in conformità al regolamento UN/ECE n. 16 o ad altre norme equivalenti.

In caso di dubbi, contattare il produttore del seggiolino auto per bambini o il rivenditore.

(?1) Solo se l'airbag può essere disattivato (?2) Solo con cintura a 3 punti

AVVERTENZA

• Si prega di leggere attentamente le istruzioni prima dell'utilizzo e di conservarle per eventuali consultazioni future, al fine di garantire la sicurezza del bambino. La mancata osservanza delle istruzioni contenute nel presente manuale può causare gravi lesioni al bambino.
• Per bambini con un peso inferiore ai 18 kg (gruppo 0+ e gruppo 1), il seggiolino per bambini può essere utilizzato esclusivamente con il proprio sistema di cinture a 5 punti.
• Per bambini con un peso superiore ai 18 kg (gruppo 2/3), il seggiolino per bambini NON può essere utilizzato con il sistema di cinture a 5 punti.
• Non installarlo orientato in avanti se il peso del bambino non ha ancora superato i 9 kg.
• Non utilizzare punti di contatto portanti diversi da quelli descritti nelle istruzioni e contrassegnati nel sistema di ritenuta per bambini.
• Non utilizzare questo seggiolino per bambini in casa. Non è progettato per l'uso domestico e deve quindi essere utilizzato solo in auto.
  • Non lasciare mai il bambino incustodito sul seggiolino.
• Non collocare il seggiolino per bambini orientato all'indietro sul sedile anteriore dotato di airbag: ciò può causare lesioni gravi o portare alla morte.
• Il seggiolino per bambini va sostituito nel caso in cui sia stato sottoposto a carichi pesanti a causa di un incidente.
• Per motivi di sicurezza, il seggiolino per bambini deve essere fissato nel veicolo anche quando il bambino non vi è seduto.
• Accertarsi sempre che tutte le cinghie che tengono fissato il supporto del seggiolino al veicolo siano strette e che tutte le cinture che trattengono il bambino siano state adattate al corpo del bambino. Assicurarsi inoltre che le cinture non siano attorcigliate.
• Il bagaglio o altri oggetti che possono causare lesioni in caso di collisione devono essere correttamente fissati.
• Gli oggetti rigidi e le parti in plastica di un sistema di ritenuta per bambini devono essere collocati e installati in modo che nell'uso quotidiano non possano essere bloccati da un sedile mobile o da uno sportello del veicolo.
• È importante che le cinture di sicurezza incorporate nella parte bassa del seggiolino fissino saldamente il bacino. Per evitare cadute, il bambino deve sempre avere le cinture allacciate.
• È pericoloso apportare modifiche o aggiunte al prodotto senza il consenso dell'autorità competente. La mancata osservanza delle istruzioni di installazione del produttore del sistema di ritenuta per bambini può esporre a pericoli.
• Questo seggiolino per bambini è stato concepito per neonati e bambini con un peso fino a 36 kg. Non sovraccaricare il seggiolino per bambini trasportando su di esso più di un bambino o carichi aggiuntivi.
• Il dispositivo di ritenuta per bambini non deve essere utilizzato senza la fodera del seggiolino.
• La fodera del seggiolino non deve essere sostituita con una fodera diversa da quella raccomandata dal costruttore, in quanto la fodera è parte integrante delle prestazioni di ritenuta.

COMPONENTI DEL SEGGIOLINO AUTO PER BAMBINI

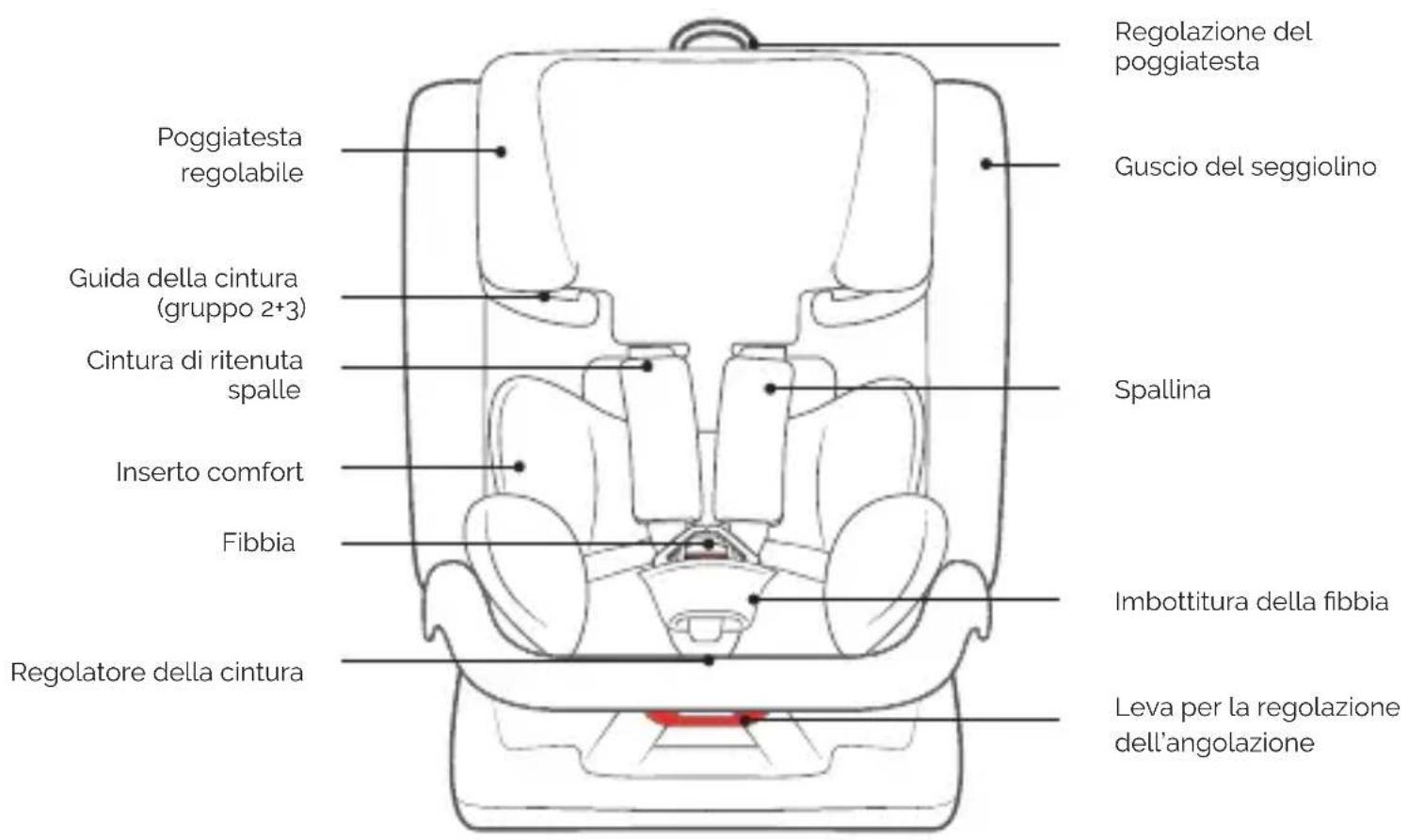

Vista frontale

Poggiatesta regolabile Guida della cintura (gruppo 2+3) Cintura di ritenuta spalle Inserto comfort Fibbia Regolatore della cintura Regolazione del poggiatesta Guscio del seggiolino Spallina Imbottitura della fibbia Leva per la regolazione dell'angolazione

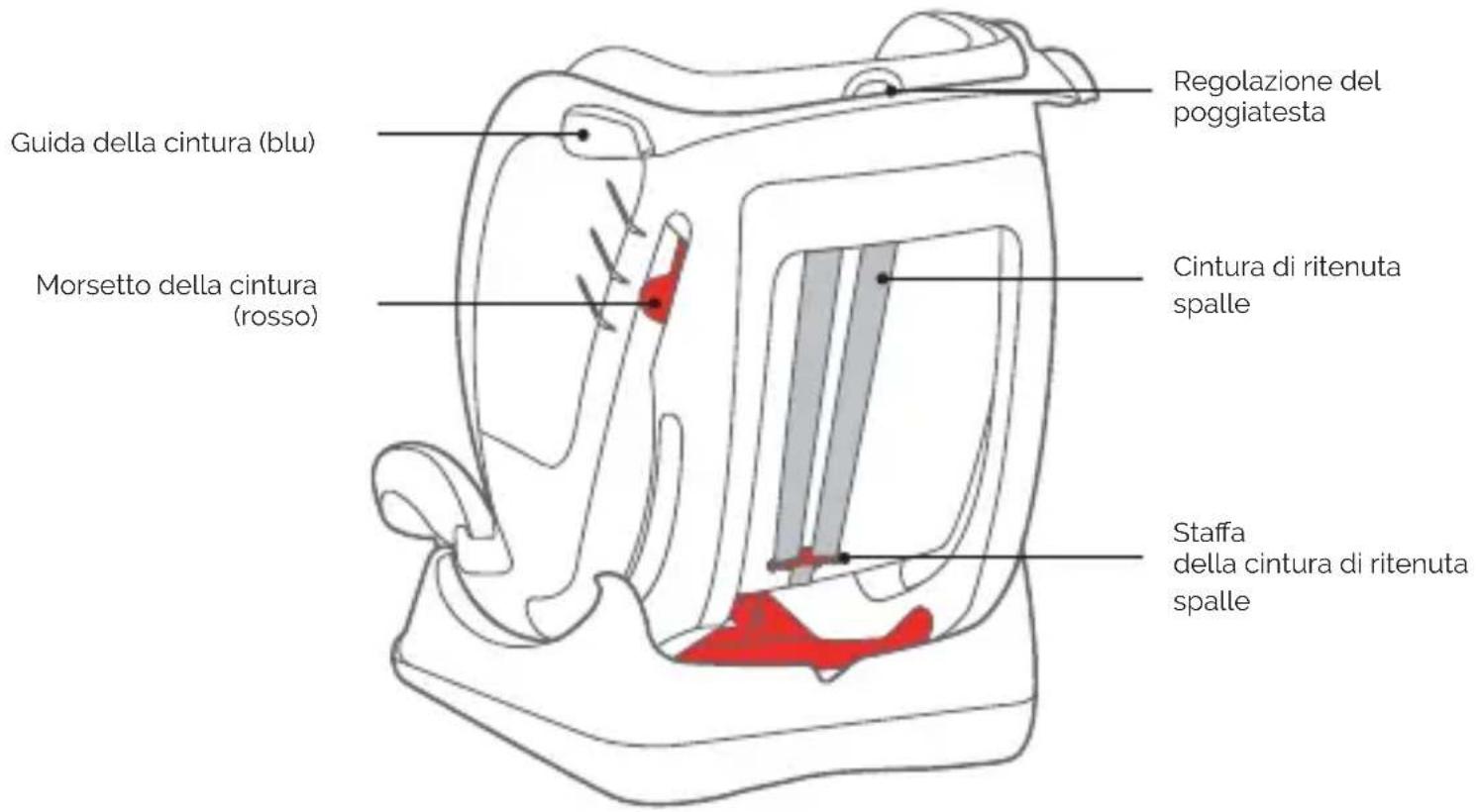

Vista posteriore

Guida della cintura (blu) Morsetto della cintura (rosso) Regolazione del poggiatesta Cintura di ritenuta spalle Staffa della cintura di ritenuta spalle

UTILIZZO DEL SEGGIOLINO AUTO PER BAMBINI

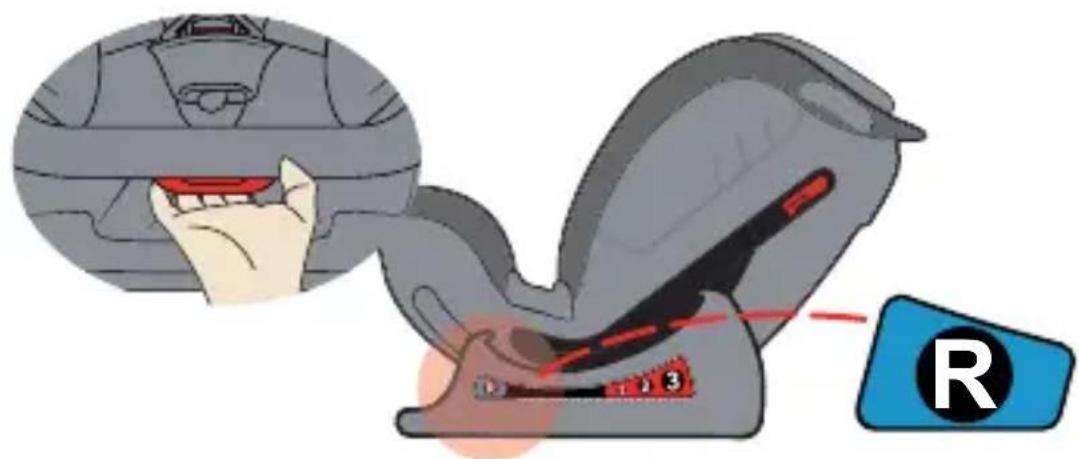

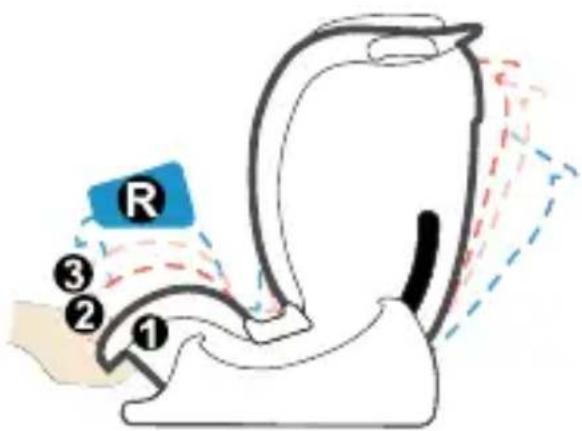

Impostazione dell'angolo di inclinazione del seggiolino auto per bambini

• Azionare con una mano la leva per la regolazione dell'angolo situata nella parte anteriore inferiore del guscio del seggiolino.
  • L'altra mano sorregge il retro del guscio del seggiolino e regola l'angolo.
• L'angolo massimo (R, blu) si applica soltanto alla posizione orientata all'indietro, i tre angoli contrassegnati di rosso soltanto alla posizione orientata in avanti.

R ③ ② ①

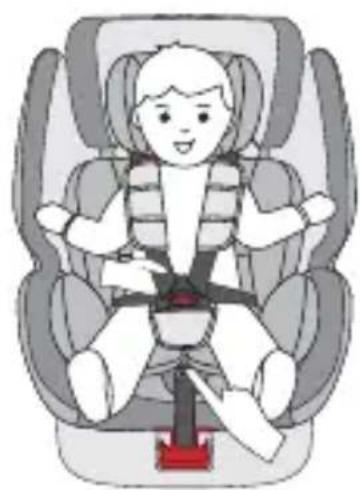

Regolazione della cintura

• Per slacciare la cintura, premere con una mano il pulsante per la regolazione della cintura nella parte anteriore del seggiolino.
• Con l'altra mano tenere ferma la fibbia con le cinture allacciate e poi rilasciarla.
• Per stringere la cintura, tirare la cinghia di regolazione anteriore.

Apertura/chiusura della cintura

- Per slacciare la cintura, premere il pulsante rosso sulla fibbia e separare le due linguette della fibbia.

- Per chiudere la cintura, innanzitutto unire le due linguette della fibbia e farle scivolare insieme all'interno della fibbia.

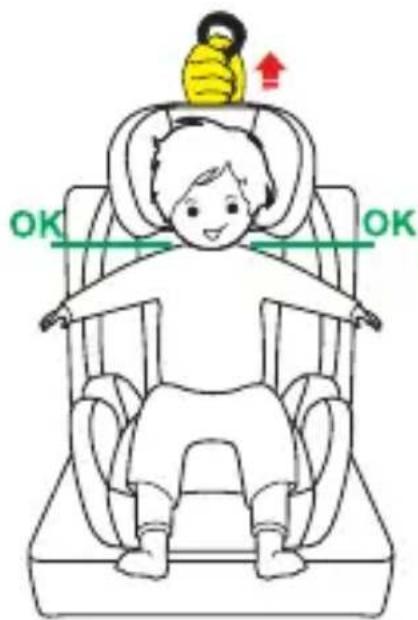

Regolazione del poggiatesta

- Slacciare la cintura e tirare la leva del poggiatesta finché non si trova all'altezza desiderata.

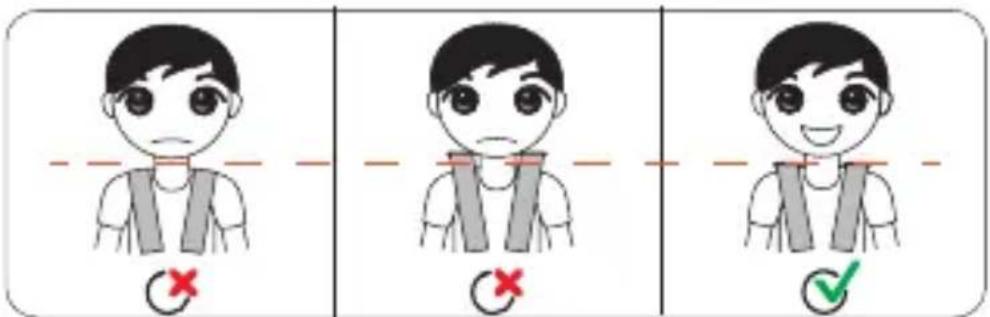

- Prestare attenzione all'altezza corretta delle cin-ture di ritenuta spalle che dovrebbe corrisponde all'altezza delle spalle del bambino sul seggiolino.

- Rilasciare la leva e assicurarsi che il poggiatesta sia bloccato.

OK OK

Inserto comfort e inserto per bebè

Inserto per bebè (sotto l'inserto comfort) max. 9 kg

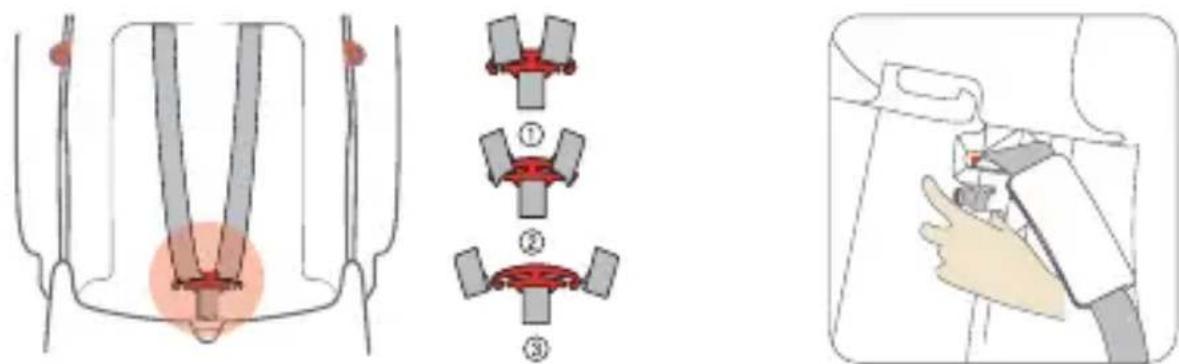

Rimozione del sistema di cinture

• Allentare il sistema di cinture e sfilare le cinture di ritenuta spalle dalla staffa metallica sul retro del seggiolino auto per bambini.
• Aprire la fibbia e tirare le cinture di ritenuta spalle in avanti. Riporle in modo che siano ben ripiegate sotto la fodera del sedile.
• Regolare il seggiolino auto per bambini nella posizione reclinata massima.
• Infilare verso l'alto le placche metalliche della fibbia dalla parte inferiore del seggiolino attraverso le aperture, rimuovendo completamente la fibbia dal seggiolino auto per bambini.
• Premere il pulsante per la regolazione della lunghezza della cintura e tirare la cinghia di regolazione il più possibile sotto la fodera del seggiolino auto per bambini.
• Conservare con cura tutti i componenti rimossi in modo tale che possano essere rimontati per un utilizzo futuro.

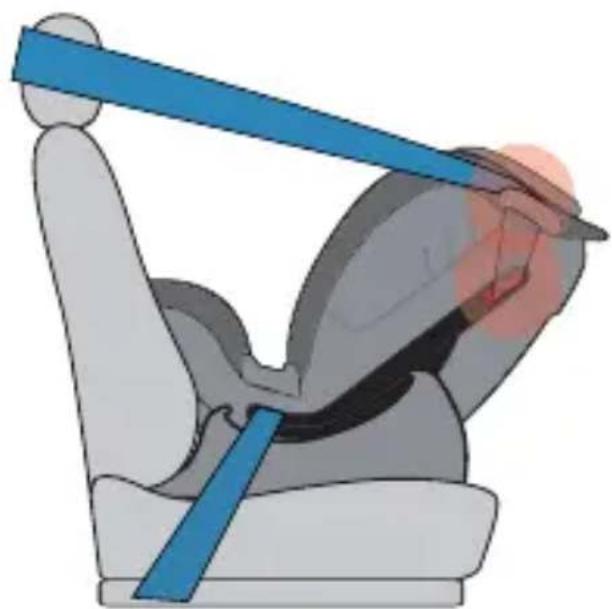

Gruppo 0+/1 (orientato all'indietro)

(Per bambini di peso compreso tra 0 e 18 kg)

• Collocare il seggiolino auto per bambini orientato all'indietro sul sedile dell'auto, regolarlo sull'angolo massimo (R, posizione blu) (1) e staccare il sistema di cinture dal seggiolino auto per bambini.
• Prendere la cintura a 3 punti del veicolo e tirarla fino a raggiungere la sua lunghezza massima.
• Far passare la cintura a 3 punti tra il guscio del seggiolino e la base sotto il sistema di cinture del seggiolino auto per bambini e inserire la linguetta della cintura a 3 punti nella fibbia della cintura del veicolo finché non si innesta in modo udibile. (2)
• Dopodiché prendere la cintura diagonale e farla passare prima attraverso la guida della cintura contrassegnata in blu sul guscio del seggiolino e poi attraverso il morsetto rosso della cintura sullo stesso lato del seggiolino auto per bambini (3). Prima di lasciare andare il morsetto rosso della cintura, tirare la cintura a 3 punti per stringerla il più possibile e assicurarsi che il seggiolino auto per bambini sia ben premuto contro il sedile dell'auto e non siano presenti spazi vuoti.
• Aprire il sistema di cinture del seggiolino auto per bambini.
• Posizionare il bambino sul seggiolino auto per bambini.
  • Assicurarsi che il sistema di cinture e il poggiatesta siano regolati correttamente come descritto in precedenza.
• Chiudere nuovamente la fibbia della cintura finché non si sente un "clic".
• Tirare la cinghia di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie non siano attorciqliate.
• Ogni volta che si colloca il bambino sul seggiolino assicurarsi che la cintura a 3 punti del veicolo sia tesa e che il seggiolino auto per bambini sia fissato in maniera ottimale.

AVVERTENZA

Si consiglia di installare il seggiolino auto per bambini sul sedile posteriore del veicolo. Per l'utilizzo orientato all'indietro nel gruppo ECE 0+/1, NON fissarlo sul sedile anteriore, a meno che l'airbag non possa essere disattivato. A tale scopo, leggere le istruzioni d'uso del veicolo.

la cintura a 3 punti del veicolo deve passare sotto il sistema di cinture del seggiolino auto per bambini.

Gruppo 1 (orientato in avanti)

(Per bambini con un peso di 9-18 kg)

• Collocare il seggiolino auto per bambini sul sedile del veicolo nella posizione orientata in avanti.
• Prendere la cintura a 3 punti del veicolo e tirarla fino a raggiungere la sua lunghezza massima.
• Far passare la cintura a 3 punti tra il guscio del seggiolino e la base e inserire la linguetta della cintura a 3 punti nella fibbia della cintura del veicolo finché si sente lo scatto. (1)
• Dopodiché far passare la cintura diagonale attraverso il morsetto della cintura. (2)
• Tirare la cintura a 3 punti per stringerla il più possibile e assicurarsi che il seggiolino auto per bambini sia ben premuto contro il sedile dell'auto e non siano presenti spazi vuoti. (2)
• Innanzitutto aprire il sistema di cinture del seggiolino auto per bambini.
• Posizionare il bambino sul seggiolino auto per bambini.
  • Assicurarsi che il sistema di cinture e il poggiatesta siano regolati correttamente come descritto in precedenza.
• Chiudere nuovamente la fibbia della cintura finché non si sente un "clic".
• Tirare la cinghia di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie non siano attorcigliate.
• Ogni volta che si colloca il bambino sul seggiolino assicurarsi che la cintura a 3 punti del veicolo sia tesa e che il seggiolino auto per bambini sia fissato in maniera ottimale.

1

Click

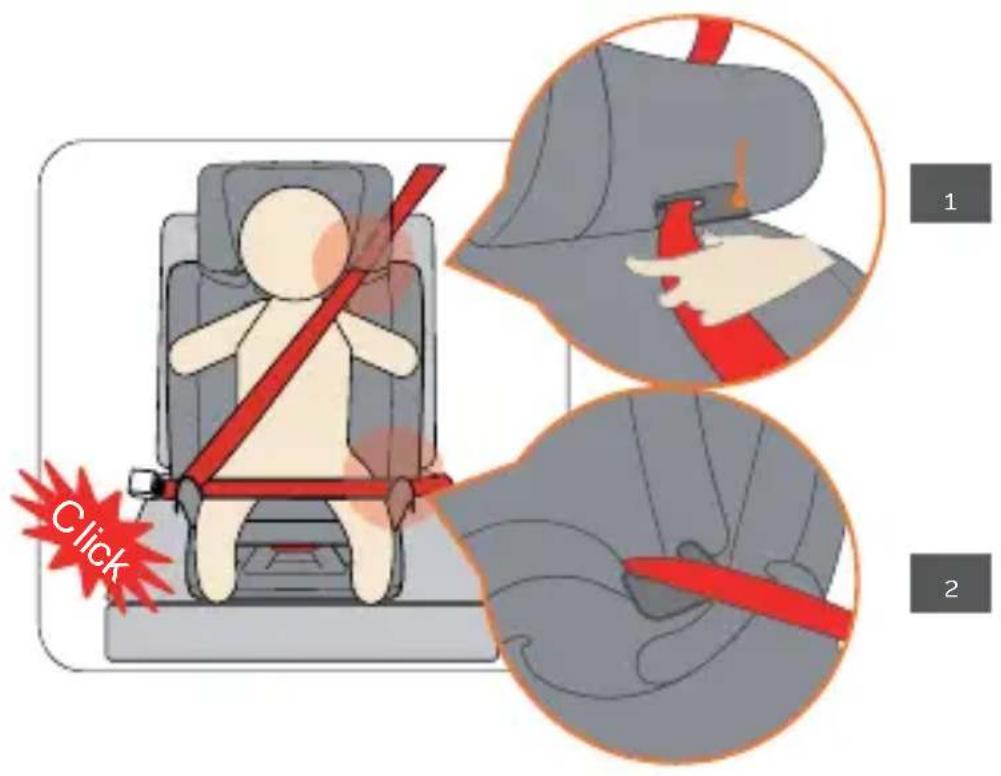

Gruppo 2/3 (orientato in avanti)

(Per bambini con un peso di 15-36 kg)

- Rimuovere il sistema di cinture come descritto in precedenza.

- Collocare il seggiolino auto per bambini sul sedile del veicolo nella posizione orientata in avanti.

- Far passare la cintura addominale attraverso la guida della cintura sul poggiatesta. (1)

- Posizionare il bambino sul seggiolino auto per bambini.

- Assicurarsi che il poggiatesta sia regolato correttamente come descritto in precedenza.

• Chiudere la fibbia della cintura a 3 punti.

• Assicurarsi che la cintura addominale scorra lungo la corrispondente guida contrassegnata in rosso della cintura. (2)

- Tirare la cintura a 3 punti per stringerla il più possibile affinché aderisca strettamente al corpo del bambino.

- Ogni volta che la cintura di sicurezza del bambino viene allacciata, assicurarsi che la cintura a 3 punti del veicolo non sia attorcigliata e sia posizionata correttamente nella sua guida sul poggiatesta e nella zona addominale.

Questo prodotto è stato progettato pensando alla sicurezza, al comfort e alla funzionalità. Si prega di leggere attentamente il presente manuale prima di utilizzare il prodotto e di conservarlo in un luogo sicuro per eventuali consultazioni future.

Al fine di garantire un utilizzo prolungato del seggiolino auto per bambini, non utilizzare solventi e detergenti abrasivi o aggressivi. Dopo ogni lavaggio controllare la tenuta del tessuto e delle cuciture. Per il lavaggio della fodera seguire attentamente le istruzioni riportate sull'etichetta (vedi sotto).

Lavare a 30 °C, ciclo delicato

NON stirare

NON candeggiare

NON lavare a secco

Asciugatura in tamburo a bassa temperatura

MANUTENZIONE

Controllare regolarmente lo stato del prodotto per individuare eventuali danni. In caso di danni, non utilizzare il prodotto e tenerlo fuori dalla portata dei bambini.

In caso di problemi contattare il servizio clienti Osann al numero +49 (0)7731/970077.
