EPA150EF - Riscaldamento Toyotomi - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Riscaldatore elettrico a pannello radiante / convettore
Marca	Toyotomi
Modello	EPA150EF
Alimentazione elettrica	220-240 V, 50 Hz
Potenza	1500 W (regolabile: bassa/alta)
Dimensioni (L × A × P)	640 × 413 × 113 mm
Peso	4,4 kg
Intervallo di temperatura	da 5 °C a 35 °C
Timer	0-24 ore
Modalità di funzionamento	Potenza bassa, potenza alta, antigelo, timer
Sicurezza bambini	Sì (blocco tasti)
Funzione memoria	Sì (memorizza l'ultima impostazione dopo lo spegnimento)
Display	Schermo LED
Montaggio	A parete (supporto incluso) o su piedini con rotelle
Distanza di sicurezza	0,9 m minimo da materiali combustibili davanti e sopra
Pulizia	Panno asciutto; non utilizzare detergenti abrasivi
Garanzia	24 mesi (limitata)

Domande frequenti - EPA150EF Toyotomi

Perché il mio radiatore emana odore di bruciato la prima volta che lo uso?

È normale che si sprigioni un odore di polvere bruciata al primo utilizzo. Lasciare funzionare il radiatore alla massima potenza per due ore in un ambiente ben ventilato. L'odore scomparirà dopo alcuni minuti di utilizzo.

Come impostare il timer?

In funzionamento, premere il tasto timer. La spia si accende e il conto alla rovescia viene visualizzato. Utilizzare i tasti + e - per regolare da 0 a 24 ore. Tenere premuto per più di 2 secondi per una regolazione rapida. Il timer si conferma dopo 5 secondi di inattività.

Come attivare la sicurezza bambini?

Premere contemporaneamente i tasti di regolazione su e giù per 3 secondi. Il display mostra un simbolo di blocco. I tasti vengono quindi disattivati. Per sbloccare, ripetere la stessa operazione.

Posso utilizzare una prolunga elettrica?

È sconsigliato l'uso di una prolunga. Se necessario, deve essere di calibro minimo 14 AWG, certificata per almeno 1875 watt e utilizzata esclusivamente per questo radiatore.

Quale distanza di sicurezza devo rispettare attorno al radiatore?

Mantenere una distanza di almeno 0,9 metri (3 piedi) tra la parte anteriore/superiore del radiatore e qualsiasi materiale combustibile (mobili, tende, biancheria da letto). Anche i lati e la parte posteriore devono essere liberi.

Come pulire il mio radiatore?

Scollegare l'apparecchio e lasciarlo raffreddare completamente. Pulire regolarmente la polvere dalle griglie di ingresso e uscita dell'aria con un panno asciutto. Non utilizzare mai detergenti o prodotti abrasivi.

Come fissare il radiatore al muro?

Fissare il supporto a parete con viti adatte al muro (fori da praticare). Appendere il radiatore inclinandolo leggermente in avanti sui ganci del supporto, quindi spingerlo indietro per innestare gli agganci. Verificare la solidità.

A cosa serve la modalità antigelo?

La modalità antigelo mantiene una temperatura minima (generalmente intorno a 5-7 °C) per evitare il congelamento nell'ambiente. Si disattiva premendo nuovamente il tasto antigelo.

Cosa fare se il radiatore non riscalda?

Verificare che il cavo sia correttamente collegato. Se il timer è attivo, premere l'interruttore per riprendere il funzionamento normale. Se la temperatura ambiente supera la temperatura impostata, il termostato interrompe il riscaldamento; aumentare il setpoint.

Il radiatore conserva le mie impostazioni dopo un'interruzione di corrente?

Sì, la funzione memoria consente al radiatore di riprendere l'ultima modalità di funzionamento utilizzata dopo il riaccensione.

MANUALE UTENTE EPA150EF Toyotomi

Termoconvettore elettrico

Termoconvectorelementro

MANUALE DI ISTRUZIONI ITALIANO P.25

MANUAL DE INSTRUCCIONES ESPANOL P.31

Quando si accende l'apparecchio per la prima volta, farlo funzionare alla potenza massima per circa due ore per eliminare il cattivo odore. Accertarsi che la stanza in cui si trovare l'apparecchio sia ben ventilata durante il funzionamento. E normale che l'apparecchio emetta un leggero scricchiolio quando viene accesso la prima volta.

1. Prima di usare il radiatore leggere tutte le istruzioni.
2. L'apparecchio si riscalda durante l'uso. Per evitare bruciature, NON far venire a contatto la pelle nuda con le superfi ci calde. Usare la maniglia per spostare I'unita. Tenere material combustibili quali arredo, cuscini, coperte, carda, abi t e tendaggi ad almeno 3 piedi (0.9 metri) di distanza dal lato anterioe e superiore del radiatore e sempre lontani dai lati e dal retro. Tenere la griglia posteriore lontana da pareti o drappi o evitare che blocchino la presa d'aria.
3. Estrema cautela e supervisione sono necessarie quando il radiatore e usato in prossimità di bambini o animali domestici e onions quaito vita viene lasciato acceso e incustodio.
4. Staccare SEMPRE la spina alla presa elettrica quando non in uso.
5. NON far funzionare il radiatore in caso di cavo o spina danneggiati o quando presenta un quale malfunzionamento, e caduto o danneggiato in altri modo. Riportare il radiatore a un centro di assistenza autorizzato per ispezione, regolazioni elettriche o meccaniche o ri-parazioni.
6. NON usare all'esterno.
7. Il radiatore non è destinato all'uso in aree in cui vi è acqua stagnante. NON posizionale MAI il radiatore in un punto da cui potrebbe cadere in una vasca da bagno o altri contentire di acqua.
8. NON far passare il cavo sulla maquette. NON copire il cavo con tappeti, passatiei o simili. Spostare il cavo lontano da zone di traffi co dove potrebse for inciampare.
9. Per scollegare il radiatore, ruotare il dato su OFF, quindi estrarre la spina dalla presa elettrica.
10. Collegare solo a prese dotate di adeguata messa a terra.
11. NON inerse o far cadre oggetti estranei in une qualisiasi apertura de ventilationo o di sca-rico per evitare scosse elettriche, incendi o danni al radiatore.
12. Per prevenir possibili incendi, NON ostruire in alcuni modo le prese d'aria o di scarico. NON usare su superfi ci morbidse, comme un fatto, dove le aperture potrebbero venire ostrue.
13. Un radiatore contiene au suo alto calore, arco o scintille. NON usare in ambienti dove sono usati o conservati benzina, vernici o liquidi infi ammabili.
14. Usare il radiatore solo come descripto nel presente manuale. Ogni altri uso non raccomandato dal produttore poi provocare incendio, scossa elettrica, lesione a persono o danni alla proprietà.
15. A prevenzione di sovraccarico o fusibili fulminati, accertarsi che Nessun alla apparecchio sia collegato alla stessa presa elettrica (cassetta) o in altra presa (cassetta) cablata dello stesso circuito.
16. Énormale che la spina e il cavo del radiatore siano caldi al fatto. Una spina o cavo che risultino incandescenti al fatto o deformati potrebbero indicare una presa eletrica guasta. Sostituire preso e cassette guasta prima di usare ancora il radiatore. Collegare il radiatore a una presa/cassetta guasta più generateur surriscaldamento del cavo o incendio.

ITAANGOTATAA

1. Accertarsi che il radiatore sia su una superfici cie stabili e sicura per eliminare il rischio di caduta.
2. NON si sconsiglia di usare una prolonga elettrica perché potrebbe surriscaldarsi e provocare incendi. Tuttavia, se risultasse necessario usare una prolonga, dovra essere almeno di tipo 14 AWG e adatta ad una potenza non inferiore a 1875 watt e sare usata solo per l'alimentazione del radiatore.
3. Accertarsi che la spina sia completenesse insertita nella presa adeguata. Ricordare cheanche le prese si deteriorano con il passar del tempo e l'uso continu; verifi carea periodicamente la presenza di segni di surriscaldamento o deformazione. NON usare la presa e CHIAMARE I'eletricista di fi ducia.
4. Verifi care che ne l'apparecchio, né il cavo di alimentazione abbiano subito un migliorà danno durante il trasporto.
5. Accertarsi che Nessun pezzo di polistiro o altri materiale di imballaggio via rimasto tra gli elementi dell'apparecchio. Potrebbe essere necessario pulire l'apparecchio con l'aspirapolvere.
6. L'appareccchio non è adequato all'uso da parte di persona (compresi bambini) con ridotte capacità fi siche, sensoriali o psichiche o mancanza di esperienza e conoscenza, a meno di supervisione o offerta di chiare istruzioni.
7. Non consentire ai bambini di giocare con l'appareccchio.
8. Al fi ne di evitare il surriscaldamento, NON copire il radiatore. Il radiatore non va posizionato immediamente sulla presa elettrica. Il radiatore va installato in modo che gli interrottori e altri comandi non possano essere toccati da persone in vasca da bagno o dovicia.
9. Tenere lontani i bambini sotto i 3 anni a meno di continua supervisione. Bambini fra i 3 e gli 8 anni potranno accendere/specgnere il radiatore solo se positizzato o installato nella normale posizione di funizamento e se controllato o sono state impartite loro chiare istruzioni circa I'uso sicuro dell'appareccchio e comprendano i rischi connessi. I bambini fra i 3 e gli 8 anni non possono estrarre la presa, regolare, ne pulire l'appareccchio o eseguirne la manutenzione.
10. CAUTELA - Alcune parti del prodotto possono diventare incandescenti e provocare uszioni. Particolare attenzione sera posta in presenza di bambini o persone vulnabili.

ACAUTELA: A PREVENIZIONE DI SCOSSE ELETRICHE. INSERIE A FONO LA SPINA NELLA PRESA DI CORRENTE, AFFERRANDOLA PER L'ESTREMITA ISOLATA.

Verificare che la tensione della rete domestica corrisponda alle specifiche dell'apprecchio. Accertarsi col Collegare a una pressa da 220-240V, 50Hz.

Istruzioni tasti di lavoro

1. Interruttatore di accensione/spegnimento
2. Tasto superiore
3. Tasto qi
4. Spia potenza alta
5. Spia potenza bassa
6. Spia modalita antigelo
7. Spia timer
8. Tasto potenza bassa
9. Tasti potenza alta
10. Tasto timer
11. Tasto modalità antigelo
12. Display LED

Controllo

1. Introduzione

(1) ON/OFF Accesione: insere la spina e l'appareccchio va in modalita stand-by. Premere e il radiatore inizia a funzionare nella modalita precedente, il display LED indica la temperatura impostata. Spegimento: premere ancora e il radiatore smete di funzionare e passa in modalita stand-by, il display mystra
(2) Impostazione potenza Al primo uso dell'appareccchio, il radiatore funziona a potenza alta, Premere , inseire la modalita potenza bassa, la spia ci accende; premere , inseire la modalita potenza alta, la spia si spegne, la spia si accende.
(3) Impostazione temperatura Durante il funzionamento, premere per augmentare o diminuire i gradi di temperatura. Il range e 5^ - 35^ . Premere il tasto per più di 2 secondi per l'impostazione rapida dei gradi. Terminata l'Impostazione, il valore si conferma automaticamente, il punto smatte di lampeggiere e si spegne, il display LED indica la temperatura impostata. Note: in modalità antigelo la temperature non è甚么 impostata.
(4) Impostazione timer di spegnimento. Quando il radiatore è in funzioni, premere , la spi del timer lampeggeria è il display migliorata il tempo, premere per impostare l'ora, range è 0-24 ore, Premere per più di 2 secondi per l'impostazione rapida dell'ora. Trascorsi 5 secondi dall'impostazione del timer, la spi si accende. Il display indica la temperatura impostata.
(5) Modalità antigelo Con il radiatore in funzione, premere e la spia si accende. Premere ancore per annullare la modalità antigelo e la spia si spegnerà.
(6) Blocco bambini Premere insieme per 3 secondi, il display migliorare il symbolo [], dopo 5 secondi il display mostera la modalità precedente e i tasti non funzionianno. Premendo un qualiasi sasto, il display migliorare il symbolo [] lampeggianle. Premere ancora insieme per 3 secondi, i tasti vengono sbloccati.
(7) Funzione memoria In caso di improvvisa interruzione dell'alimentazione, alla riaccensione il radiatore sare nella modalità di funzionamento precedente.

Installazione del radiatore a pannello

Installazione raccomandata Il convettore sare alla installato in modo che il calore prodotto miscelera il massimo volume di aria. Il convettore sare alla installato nel rispetto di tutti i requisiti applicabili. L'erruttore ed altri meccanisi saranno tenuti lontani da chi è in vasca da bagno o doccia. L'apparecchio non sare esposto a schizzi d'acqua. Se l'apparecchio viene coperto rischia di suriscaldarsi. E severamente vietato copire o ostruire prese de entrada e uscita (griglie) per evitare incidenti o danni all'apparecchio. NON posizonare il convettore dietro tende, porte, aperture sottoparete o fori di ventilazione. Mantenere la distanza minima diInstallationa da pavimento, superfici ci, arredo, ecc. (Figura 1).

Montaggio a parete

NON installare le rotelle alla base del radiatore. Accertarsi che il radiatore sia scollegato dall'alimentazione principale e che la parete si adatta al montaggio del radiatore a pannello e siano mantinente le distanza previste. Accertarsi che il radiatore a pannello sua entro 1 metro di distance dalla presa elettrica.

Smontare la staffa di montaggio dal retro del radiatore schiacciando le 2 clip sulla staffa, estradoo le clip dal retro del radiatore e rimuvoco dell i ganci.

-27-28

Posizione la staffa sulla parete nella posizione considerata e creare i fori per die viti. Creati i fori, usare due viti (adatte al tipo di parete) per fi essere soldamente la staffa in posizione. Verifi care la solidità.

Posizione con cautela il radiatore (leggermente sollevato in avanti) sui ganci sul fondo della staffa e rurato in modo che le clip rientino nei loro fori originali. Verificare che sia correttamente fissato. Se possibile, ricorrere all'auto di una seconda persona per verificare che il radiatore si in linea. Il radiatore è casi pronto per essere collegato all'alimentazione principale.

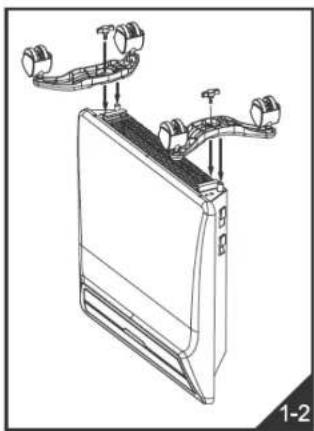

Montaggio a pavimento

L'appareccchio月下se esternontato s piadini speciali che ne consentono lo spostamento nella stanza. I piadini vanno montati come segue.

Capovolgere il convettore;

Prendere un piedino con le ruote;

Positione la piastra nel punito di attacco sul convortore, in modo che la parte tonda della piastra a risercita al convortire in prossimilitad del pannello posteriori e fori delle viti coincidiano.

Stringere i piedini con le viti in dotazione.

ITALIANITAIA

MANUTENZIONE

Il prodotto contiene materiali riciclabili. NON smaltire il prodotto con i rifi uti domestici indifferentziati. Rivolgersi alle autorità locali per il più vicino punto di raccolta.

Il radiatore necessita di pulizia regolare per garantire un funzionamento sulla problema.
Scollegare il radiatore dall'alimentazione principale prima di pulirlo.
Accertarsi che il radiatore si sa raffreddato在整个mente prima di pulirlo.

Scollegare il radiatore dall'alimentazione principale prima di pulirlo.
Accertarsi che il radiatore si sua raffreddato completamente prima di pulirlo.
Pulline periodicamente l'apparocchio con un panno asciutto per rimuovere la polvere. NON usare detarsivi o prodotti abrasivi.
Con l'aspirapolvere rimuovere la polvere alla griglia in entrata e le aperture di uscita dell'aria.
Per pulire dietro il radiatore (se montato a parete), svitare le due viti sulla staffa di montaggio, premere i due fermagli
sulla staffa e sollevare il radiatore in avanti. Sollevando il radiatore in avanti sarà più facile pulirvi dietro.
Accertarsi che il radiatore sia asciutto prima di ricollegare l'alimentazione principale.
Se I appecchio rimarà inutilizzato a lungo, si raccomanda di riporio nell'imballaggio originale e di conservario in un luogo asciutto e privo di polvere.

RISOLUZIONE DEL PROBLEMI

Problema	Causa	Soluizione
L'appareccchio non riscalda.	1) Il cavo di alimentazione non è collegato correttamente.	1) Collegare correttamente il cavo.
	2) Il radiatore è in modalità timer ed il timer è attivo.	2) Premere nuovamente l'interruttore di accensione e farlo funzionale normalmente.
	3) La temperature della stanza supera la temperature impostata per il termostato.	3) Impostare una diversa temperatura.
La polvere bruciata emette un cattivo odore al primo utilizzo del convettore.	Non è un difetto, il cattivo odore scompare sono più alcuni minuti di utilizzo.

Se i problemi persistono dato aver provato le soluzioni, rivolgersi al centro di assistenza autorizzato.

SPECIFICHE

MODELLO EPA-100EF EPA-150EF EPA-200EF
ALIMENTAZIONE 220-240V.	50Hz
CONSUMO ELETTRICO 100 W 1500 W 2000 W
PESO	3,5kg	4,4kg	4,9kg
DIMENSIONI (L×A×P)	480×413×113	640×413×113	800×413×113

LIMITI DELLA GABANZIA

TOYOTOMI CO. LTD. ("TOYOTOMI") garantisse che i ricerca è e gli partir di cui sono corpi sono esenti da cieffi di fabricazione e dei materiali in considerati di uso normale; tale gatti, rischi e risercenze che si riliano o che si riconsegnare a cliente finale seconde umi termini e condizioni seguemi.

CHE COSA E COPERTO: Il prodotto o le segi parti, in caso di difeti dei materiali di difibrazione.

CHE COSA NON E COPERTO:
La presente garanzia non copre dilleti: dovut a negabilita di ler; erordi di installazione, di messa in funzioni o di manutenzione dellunita seconde le istruzioni de istruzioni per il funizamento e la manutenzione sono formate inieste ad cigni unilati, uso irresponsabile, incident, alerstioni, utilizzato di parto o acclimatato (non usczone): o non rispondenti?! segl standardI TOYOTOMI. I am not able to use alliellini, cui per esempio si visceracchi di tensione, cortocortooli, ecu: Installazione non corruttare; riprazioni effettuate da servizi assistenza diversi da quelli individi da TOYOTOMI.

CHIÉ COPERTO: Il cliente finale

CHE COSA FAREMO: TOMOTOMI riparare oospillur, secondo si glucidizio, alla partici diflottasse coperte nella presente garanzia limitata, che dovranno essere consignate presso il rivenzione autorizzato o di distribuzione TOMOTOMI piac vicine.

CHE COSA DEVE FARE I, CLIENTE PER AVERE DIRITTO ALLA GARANZIA: Il cliente deve resolutire il prodotto o i compomenti cieffetosi a qualisiav vinodorte o distribuzione TOYOTOMI INSIREA alla presente (GARANZIA LIMITATA. Se il servizio non è di dispensibilità in loco, si pega o di contrattiare RUFFICIO CLIENTE preso:

TOYOTOMI EUROPE SALES B.V. E-MAIL: [e-mail]

E-MINE:1046/05/0119

INTEHNE:www.toshiba.com.cn

QUANTO PRECEDE COMPRENE DES TUTTI GLI OBILIGI E ILE RESPONSABILIÀ D'YOYOTOM RELATIVENAntE LA QUALITA DEL PRODOTTO FONRITO. TUITE LE ALTRE GARANZIE. ESPRESE O IMPlicitE, COMPRESE LE GANZIADE DE COMMERCIALIBA D'IDONCETA PER SCOPI SPECIFICI S SONO ESCLUSE. 'YOYOTOM NON E PEGIRE DI RITIMAZIONI DU USO DEL PRODUTTO. D'AGI, PERDITA O ATRI DIRNDINI, CONSEQUENTI O DERIVATI NN, DUSO O DALL'IMPRESSIBILIÀ D'USO DEL PRODOTTO, O PER DANNI RISULTANT DI ATA ORUBRIABILI A DI FEDITI DEL PRODOTTO.

Nesuno,��式A TOYOTOMI e autorezorte ed过剩o modifi-cation quokmupe modei termini della presente Garantie Limitata.

Alcuni Paesi non consenso l'esclusione o la limitazione di clanni allcctuali o seguito o non permetto limitations ala durata della gerazion e quando tali limitazioni o escludioni po-trebrozzo non esse valic, La presente Gerazion, Limitata assu-ica alla specifici diritti legalo, ma lo stesso也可 essere altri diritti che variano da stato a stato.
