| Tipo di prodotto | Trasmettitore audio senza fili (sistema di trasmissione 16 canali) |
| Marca | Monacor |
| Modello | ATS-10TM |
| Dimensioni (senza antenna) | 65 × 92 × 25 mm (l × a × p) |
| Peso (senza batterie/accumulatori) | 78 g |
| Alimentazione | 2 batterie 1,5 V R6 o 2 accumulatori NiMH 1,2 V R6 |
| Frequenza radio | 863–865 MHz, 16 canali selezionabili |
| Potenza di trasmissione | ≤ 10 mW (EIRP) |
| Portata | Circa 190 m (campo libero) |
| Microfono | Integrato + ingresso microfono esterno (jack 3,5 mm) con microfono a clip incluso |
| Funzioni | Selettore di canale (16 posizioni), regolazione volume, interruttore ON/STANDBY/OFF, LED di stato (verde/rosso), clip per cintura |
| Temperatura di funzionamento | 0–40 °C |
| Manutenzione e pulizia | Panno asciutto e morbido, non utilizzare prodotti chimici o acqua |
| Sicurezza | Utilizzo solo in ambienti interni, proteggere da umidità e calore |
| Accessori inclusi | Microfono a clip con antivento, antenna, manuale d'uso |
| Parti di ricambio e riparabilità | Batterie/accumulatori sostituibili; caricabatterie opzionali (ATS-10PS, ATS-12C, ATS-30C); riparazione da parte di personale qualificato |
| Informazioni generali | Conforme alla direttiva 2014/53/UE; dichiarazione di conformità su www.monacor.com |
Domande frequenti - ATS10TM Monacor
Domande degli utenti su ATS10TM Monacor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sistema audio wireless in formato PDF gratuitamente! Trova il tuo manuale ATS10TM - Monacor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ATS10TM del marchio Monacor.

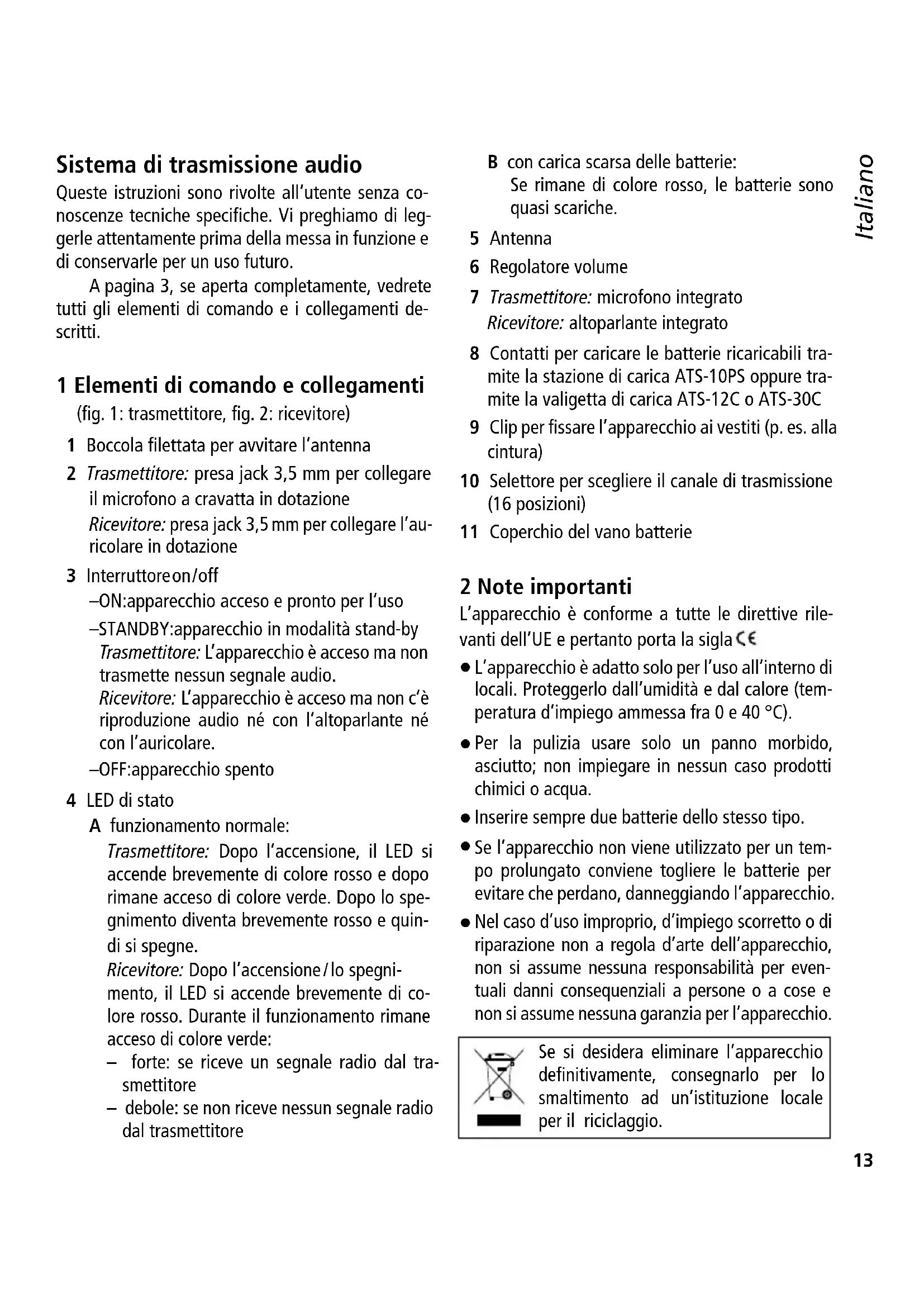

MANUALE UTENTE ATS10TM Monacor
