Producttype	Draadloze audiozender (16-kanaals transmissiesysteem)
Merk	Monacor
Model	ATS-10TM
Afmetingen (zonder antenne)	65 × 92 × 25 mm (b × h × d)
Gewicht (zonder batterijen/accu's)	78 g
Voeding	2 batterijen 1,5 V R6 of 2 NiMH-accu's 1,2 V R6
Radiofrequentie	863–865 MHz, 16 selecteerbare kanalen
Zendvermogen	≤ 10 mW (EIRP)
Bereik	Ongeveer 190 m (vrij veld)
Microfoon	Ingebouwd + externe micro-ingang (3,5 mm jack) met inbegrepen lavaliermicrofoon
Functies	Kanaalkiezer (16 standen), volumeregeling, schakelaar ON/STANDBY/OFF, status-LED (groen/rood), riemclip
Bedrijfstemperatuur	0–40 °C
Onderhoud en reiniging	Droge, zachte doek, geen chemicaliën of water
Veiligheid	Alleen binnenshuis gebruiken, beschermen tegen vocht en hitte
Inbegrepen accessoires	Lavaliermicrofoon met windkap, antenne, gebruikershandleiding
Reserveonderdelen en repareerbaarheid	Vervangbare batterijen/accu's; optionele laders (ATS-10PS, ATS-12C, ATS-30C); reparatie door bevoegd persoon
Algemene informatie	Voldoet aan richtlijn 2014/53/EU; conformiteitsverklaring op www.monacor.com

Veelgestelde vragen - ATS10TM Monacor

Hoe zet ik de ATS-10TM zender aan?

Zet de schakelaar (3) op de stand ON. De LED (4) licht kort rood op en blijft dan groen. In de stand STANDBY is het apparaat ingeschakeld maar stil.

Hoe kies ik een transmissiekanaal?

Gebruik de draaikiezer CHANNEL SELECT (10) met een smal voorwerp (schroevendraaier) om naar een van de 16 standen te draaien. Stel de ontvanger in op hetzelfde kanaal.

Wat is het maximale bereik van de zender?

Het bereik is ongeveer 190 m in vrij veld. Het werkelijke bereik kan worden verminderd door obstakels of storing.

Hoe vervang ik de batterijen?

Druk op het geribbelde oppervlak van het batterijcompartimentdeksel (11) en schuif het naar beneden. Plaats twee batterijen van het type R6 (1,5 V) of NiMH-accu's (1,2 V) met inachtneming van de polariteiten. Sluit het deksel.

Kan ik oplaadbare accu's gebruiken?

Ja, u kunt NiMH-accu's van 1,2 V type R6 gebruiken. Om ze op te laden, gebruikt u het laadstation ATS-10PS of de laadkoffers ATS-12C / ATS-30C (apart verkrijgbaar).

Hoe sluit ik een externe microfoon aan?

Sluit de meegeleverde lavaliermicrofoon (of een andere microfoon) aan op de 3,5 mm jack-ingang MIC (2). De ingebouwde microfoon wordt dan automatisch uitgeschakeld. Bevestig de microfoon met de clip aan een kledingstuk.

Wat betekent een continu rode LED?

Een continu rode LED geeft aan dat de batterijen of accu's bijna leeg zijn. Vervang of laad ze snel op.

Kan ik de zender met meerdere ontvangers gebruiken?

Ja, één zender kan naar meerdere ATS-10R ontvangers sturen die op hetzelfde kanaal zijn ingesteld. Het aantal gelijktijdig bruikbare kanalen hangt af van de omstandigheden (maximaal 7 onder ideale omstandigheden).

Hoe maak ik de zender schoon?

Gebruik een droge, zachte doek. Gebruik nooit chemicaliën, oplosmiddelen of water.

Waar vind ik de conformiteitsverklaring?

De EU-conformiteitsverklaring is beschikbaar op de website www.monacor.com. Het apparaat voldoet aan richtlijn 2014/53/EU.

GEBRUIKSAANWIJZING ATS10TM Monacor

Nederlands ..... Pagina 16

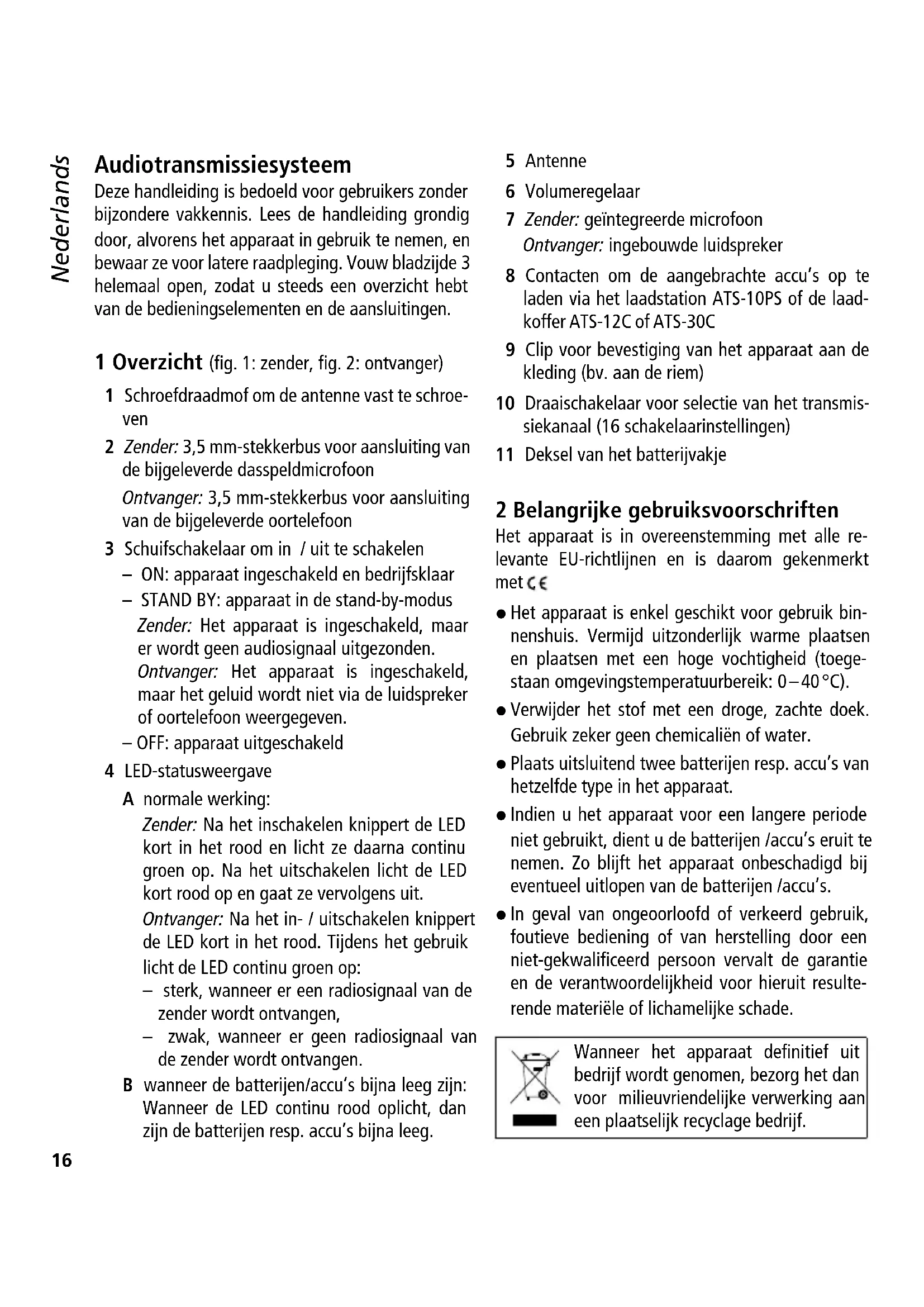

Deze handleiding is bedoeld voor gebruikers zonder bijzondere vakkennis. Lees de handleiding grondig door, alvorens het apparaat in gebruik te nemen, en bewaar ze voor latere raadpleging. Vouw bladzijde 3 helemaal open, zodat u steeds een overzicht hebt van de bedieningselementen en de aansluitingen.

1 Overzicht (fig. 1: zender, fig. 2: ontvanger)

1 Schroefdraadmof om de antenne vast te schroeven
2 Zender: 3,5 mm-stekkerbus voor aansluiting van de bijgeleverde dasspeldmicrofoon
Ontvanger: 3,5 mm-stekkerbus voor aansluiting van de bijgeleverde oortelefoon

3 Schuifschakelaar om in / uit te schakelen

• ON: apparaat ingeschakeld en bedrijfsklaar
• STAND BY: apparaat in de stand-by-modus
  Zender: Het apparaat is ingeschakeld, maar er wordt geen audiosignaal uitgezonden.
  Ontvanger: Het apparaat is ingeschakeld, maar het geluid wordt niet via de luidspreker of oortelefoon weergegeven.
• OFF: apparaat uitgeschakeld

4 LED-statusweergave

A normale werking:

Zender: Na het inschakelen knippert de LED kort in het rood en licht ze daarna continu groen op. Na het uitschakelen licht de LED kort rood op en gaat ze vervolgens uit.

Ontvanger: Na het in- / uitschakelen knippert de LED kort in het rood. Tijdens het gebruik licht de LED continu groen op:

• sterk, wanneer er een radiosignaal van de zender wordt ontvangen,
• zwak, wanneer er geen radiosignaal van de zender wordt ontvangen.

B wanneer de batterijen/accu's bijna leeg zijn: Wanneer de LED continu rood oplicht, dan zijn de batterijen resp. accu's bijna leeg.

5 Antenne
6 Volumeregelaar
7 Zender: geïntegreerde microfoon Ontvanger: ingebouwde luidspreker
8 Contacten om de aangebrachte accu's op te laden via het laadstation ATS-10PS of de laad-koffer ATS-12C of ATS-30C
9 Clip voor bevestiging van het apparaat aan de kleding (bv. aan de riem)
10 Draaischakelaar voor selectie van het transmissiekanaal (16 schakelaarinstellingen)
11 Deksel van het batterijvakje

2 Belangrijke gebruiksvoorschriften

Het apparaat is in overeenstemming met alle relevante EU-richtlijnen en is daarom gekenmerkt met €

• Het apparaat is enkel geschikt voor gebruik binnenshuis. Vermijd uitzonderlijk warme plaatsen en plaatsen met een hoge vochtigheid (toegestaan omgevingstemperatuurbereik: 0–40 °C).
• Verwijder het stof met een droge, zachte doek. Gebruik zeker geen chemicaliën of water.
• Plaats uitsluitend twee batterijen resp. accu's van hetzelfde type in het apparaat.
• Indien u het apparaat voor een langere periode niet gebruikt, dient u de batterijen /accu's eruit te nemen. Zo blijft het apparaat onbeschadigd bij eventueel uitlopen van de batterijen /accu's.
• In geval van ongeoorloofd of verkeerd gebruik, foutieve bediening of van herstelling door een niet-gekwalificeerd persoon vervalt de garantie en de verantwoordelijkheid voor hieruit resulterende materiële of lichamelijke schade.

Wanneer het apparaat definitief uit bedrijf wordt genomen, bezorg het dan voor milieuvriendelijke verwerking aan een plaatselijk recyclage bedrijf.

3 Toepassingen

Met een of meerdere ontvangers ATS-10R en een zender ATS-10TM kunt u een draadloos 16-kanaals audiotransmissiesysteem opbouwen dat in het frequentiebereik 863–865 MHz operationeel is.

Het systeem is bijzonder geschikt voor toepassingen waarbij het signaal van een geluidsbron naar meerdere personen moet worden gestuurd, bv. voor groepsrondleidingen of voordrachten in verschillende talen.

3.1 Conformiteit en goedkeuring

Hiermee verklaart MONACOR INTERNATIONAL dat de ontvanger ATS-10R en de zender ATS-10TM in overeenstemming zijn met derichtlijn 2014/53/EU. De EU-conformiteitsverklaringen zijn beschikbaar op het internet:

www.monacor.com

Het gebruik van de apparaten is algemeen toegelaten in de lidstaten van de EU en de EFTA, en is vrij van registratie en van taksen.

4 Batterijen/accu's aanbrengen

1) Druk voorzichtig op het geribbelde oppervlak van de batterijvakje (11) en schuif het deksel tegelijk naar beneden.
2) Breng twee batterijen van 1,5 V of twee NiMH-accu's van 1,2 V, type mignon (AA), aan met de positieve en negatieve aansluitingen zoals in het vakje voorgedrukt.
3) Plaats het deksel terug en laat het vast klikken.

Batterijen /accu's mogen niet via het huisvuil worden verwijderd. Verwijder ze uitsluitend als KGA (bv. de inzamelbox in de detail handel).

Tip: Voor het snel en eenvoudig opladen van de accu's die in de apparaten ATS-10R en ATS-10TM worden gebruikt, biedt MONACOR speciale laders aan:

- laadstation ATS-10PS voor het laden van accu's van maximaal 2 apparaten tegelijk

• laadkoffer ATS-12C voor het laden van accu's van maximaal 12 apparaten tegelijk
• laadkoffer ATS-30C voor het laden van accu's van maximaal 30 apparaten tegelijk

5 Aansluitingen

Schroef op elk apparaat de bijgeleverde antenne (5) vast in de schroefdraadmof ANT. (1).

Zender: U kunt de geïntegreerde microfoon (7) of de bijgeleverde dasspeldmicrofoon gebruiken. Indien u de dasspeldmicrofoon gebruikt, sluit u deze aan op de jack MIC. (2) [de geïntegreerde microfoon is daarmee uitgeschakeld]. Plaats het bijgeleverde windscherm op de dasspeldmicrofoon. Klem de microfoon met de clip op uw kleding (bv. das, revers).

Ontvanger: De geluidsweergave kan gebeuren via de geïntegreerde luidspreker (7) of via de bijgeleverde oortelefoon. Indien u de oortelefoon gebruikt, sluit u deze aan op de jack EAR. (2) [de luidspreker is hiermee uitgeschakeld] en bevestigt u de telefoon aan de oorschelp.

6 Ingebruikneming

1) Selecteer op de zender met de kanaalkeuzeschakelaar CHANNEL SELECT (10) uit de 16 transmissiekanalen een kanaal waarop moet worden verzonden: Draai de schakelaar met een smal voorwerp, bv. een schroevendraaier, in een van de 16 schakelaarstanden.

Voorbeeld:

Bij deze schakelaarstand is het kanaal 1 geselecteerd.

Stel op de ontvanger(s) de schakelaar CHANNEL SELECT (10) in op hetzelfde kanaal.

2) Schakel de zender in: Plaats de schuifschakelaar (3) in de stand ON. (In de middelste stand STAND BY is de zender weliswaar ook ingeschakeld, maar gedempt; d.w.z. er wordt geen geluid overgedragen.) Na het inschakelen knippert de

LED BATT. LOW (4) kort in het rood en licht ze daarna continu groen op.

Schakel de ontvanger(s) in: Plaats de schuifschakelaar (3) in de stand ON. (In de middelste stand STAND BY is de ontvanger ook ingeschakeld, maar gedempt; d. w. z. er wordt geen geluid via de luidspreker of oortelefoon weergegeven.) Na het inschakelen knippert de LED BATT. LOW (4) kort in het rood en licht ze daarna continu groen op. (Wanneer de LED zwak groen oplicht, wordt er geen radiosignaal ontvangen. Dit betekent dat de zender is uitgeschakeld of op een ander kanaal is ingesteld dan de ontvanger.) Wanneer de LED BATT. LOW van een apparaat continu rood oplicht, zijn de batterijen /accu's bijna leeg.

3) Spreek op de zender in de geïntegreerde microfoon of in de aangesloten microfoon en stel met de regelaar VOL (6) het volume in voor het verzonden audiosignaal.

Stel op de ontvanger(s) met de regelaar VOL (6) het weergavevolume in.

4) Bij slechte of gestoorde ontvangst, controleert u of

a) de ontvangst op een ander transmissiekanaal beter is.
b) de afstand tussen de zender en ontvanger te groot is.
c) de ontvangst door voorwerpen in de transmissielijn verstoord is.
d) de ontvangst door draaien van de zenderan- tenne kan worden verbeterd.

5) Om de apparaten uit te schakelen, plaatst u de schuifschakelaar (3) in de stand OFF:

Zender: De LED BATT. LOW (4) wisselt van groen naar rood en gaat vervolgens uit.

Ontvanger: De LED BATT. LOW (4) knippert kort in het rood en gaat uit.

Opmerking over het meerkanaalbedrijf:

Het aantal kanalen dat parallel kan worden gebruikt, hangt af van de omstandigheden op de plaats van gebruik (bijvoorbeeld van storingen door zenders van andere radiosystemen of hogefrequentiebronnen zoals fluorescentielampen). In optimale omstandigheden kunt u maximaal zeven kanalen tegelijk zonder onderlinge storingen gebruiken. Twee voorbeelden van een gunstige kanaalkeuze voor vier radioverbindingen:

Voorbeeld 1: Kanaal 0 – Kanaal 2 – Kanaal 5 – Kanaal B

Voorbeeld 2: Kanaal 5 – Kanaal 8 – Kanaal E – Kanaal F

Radiofrequentiebereik: 863–865 MHz, opgedeeld in 16 kanalen

Zendvermogen:.... ≤ 10 mW (EIRP)

Reikwijdte: ..... ca. 190 m

Omgevings-

temperatuur:.... 0–40°C

Voedingsspanning

per apparaat: .... 2 × batterij van 1,5 V of 2 × NiMH-accu van 1,2 V, type mignon (AA)

Afmetingen

zonder antenne: ..... 65 × 92 × 25 mm (B × H × D)

Gewicht

zonderbatterijen/accu's

ATS-10R:....85g

ATS-10TM: ..... 78g

Wijzigingen voorbehouden.

Deze gebruiksaanwijzing is door de auteurswet beschermd eigendom van MONACOR® INTERNATIONAL GmbH & Co. KG. Een reproductie – ook gedeeltelijk – voor eigen commerciële doeleinden is verboden.
