Tipo de producto	Transmisor de audio inalámbrico (sistema de transmisión de 16 canales)
Marca	Monacor
Modelo	ATS-10TM
Dimensiones (sin antena)	65 × 92 × 25 mm (l × a × p)
Peso (sin pilas/baterías)	78 g
Alimentación	2 pilas 1,5 V R6 o 2 baterías recargables NiMH 1,2 V R6
Frecuencia de radio	863–865 MHz, 16 canales seleccionables
Potencia de transmisión	≤ 10 mW (EIRP)
Alcance	Aproximadamente 190 m (campo libre)
Micrófono	Integrado + entrada de micrófono externo (jack 3,5 mm) con micrófono de corbata incluido
Funciones	Selector de canal (16 posiciones), ajuste de volumen, interruptor ON/STANDBY/OFF, LED de estado (verde/rojo), clip para cinturón
Temperatura de funcionamiento	0–40 °C
Mantenimiento y limpieza	Paño seco y suave, no usar productos químicos ni agua
Seguridad	Uso en interiores solamente, proteger de la humedad y del calor
Accesorios incluidos	Micrófono de corbata con espuma antiviento, antena, manual de instrucciones
Piezas de repuesto y reparabilidad	Pilas/baterías reemplazables; cargadores opcionales (ATS-10PS, ATS-12C, ATS-30C); reparación por personal autorizado
Información general	Conforme a la directiva 2014/53/UE; declaración de conformidad en www.monacor.com

Preguntas frecuentes - ATS10TM Monacor

¿Cómo encender el transmisor ATS-10TM?

Coloque el interruptor (3) en la posición ON. El LED (4) se enciende brevemente en rojo y luego permanece en verde. En la posición STANDBY, el aparato está encendido pero silenciado.

¿Cómo elegir un canal de transmisión?

Utilice el selector rotatorio CHANNEL SELECT (10) con un objeto estrecho (destornillador) para girar a una de las 16 posiciones. Ajuste el receptor al mismo canal.

¿Cuál es el alcance máximo del transmisor?

El alcance es de aproximadamente 190 m en campo libre. El alcance real puede reducirse por obstáculos o interferencias.

¿Cómo reemplazar las pilas?

Presione la superficie estriada de la tapa del compartimento de la batería (11) y empújela hacia abajo. Inserte dos pilas de tipo R6 (1,5 V) o baterías recargables NiMH (1,2 V) respetando las polaridades. Cierre la tapa.

¿Puedo usar baterías recargables?

Sí, puede usar baterías recargables NiMH de 1,2 V tipo R6. Para recargarlas, use la estación de carga ATS-10PS o los estuches ATS-12C / ATS-30C (se venden por separado).

¿Cómo conectar un micrófono externo?

Conecte el micrófono de corbata suministrado (u otro micrófono) a la toma jack de 3,5 mm MIC (2). El micrófono integrado se desconecta automáticamente. Fije el micrófono a una prenda con su clip.

¿Qué significa el LED rojo permanente?

Un LED rojo permanente indica que las pilas o baterías están casi vacías. Reemplácelas o recárguelas rápidamente.

¿Puedo usar el transmisor con varios receptores?

Sí, un transmisor puede transmitir a varios receptores ATS-10R configurados en el mismo canal. El número de canales utilizables simultáneamente depende de las condiciones (máximo 7 en condiciones ideales).

¿Cómo limpiar el transmisor?

Use un paño seco y suave. No use nunca productos químicos, disolventes ni agua.

¿Dónde encontrar la declaración de conformidad?

La declaración de conformidad UE está disponible en el sitio www.monacor.com. El aparato cumple con la directiva 2014/53/UE.

MANUAL DE USUARIO ATS10TM Monacor

MANUAL DE INSTRUCCIONES

INSTRUKCJA OBSŁUGI

Español....Página 19

Polski. . . . . . . . . . . . . . . . . . . Strona 22

Sistema de Transmisión Audio

Estas instrucciones van dirigidas a usuarios sin ningún conocimiento técnico específico. Lea atentamente estas instrucciones antes de utilizar el aparato y guárdelas para usos posteriores. Todos los elementos de funcionamiento y conexiones que aquí se describen aparecen en la página 3 desplegable.

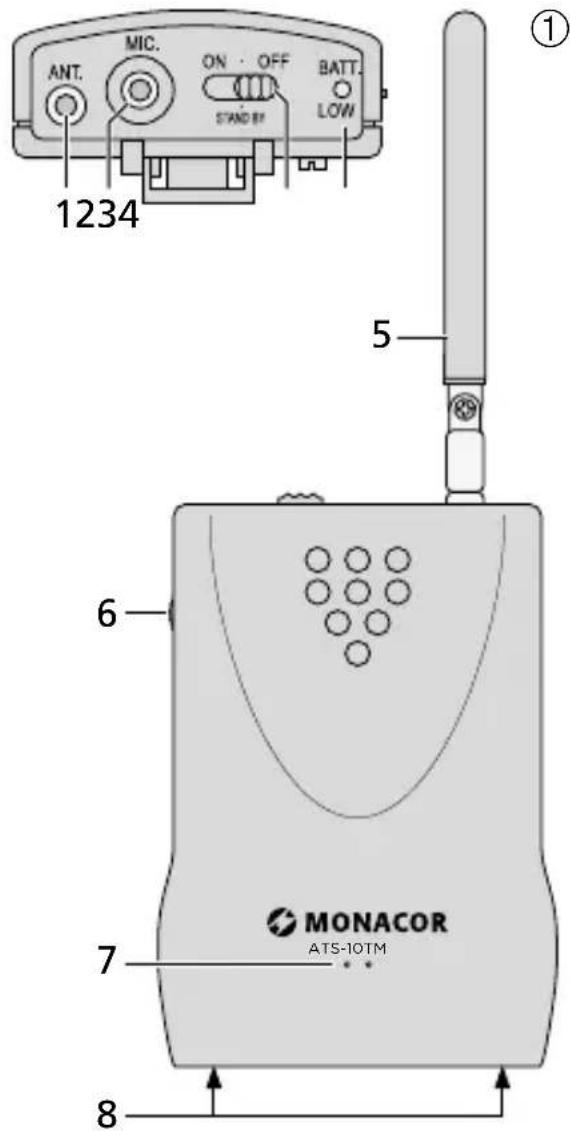

1 Vista General

(fig. 1: emisor, fig. 2: receptor)

1 Toma enroscada para atornillar la antena
2 Emisor: toma jack 3,5 para conectar el micrófono de solapa entregado
Receptor: toma jack 3,5 para conectar el auricular entregado

3 InterruptorON/OFF

• ON: aparato conectado y listo para funcionar
• STAND BY: aparato en modo stand-by Emisor: El aparato está conectado pero no transmite ninguna señal audio.

Receptor: El aparato está conectado pero no reproduce ningún sonido en el altavoz o el auricular.

- OFF: aparato apagado

4 LED testigo de funcionamiento

A en modo normal:

Emisor: Después de la puesta en marcha, el LED brilla brevemente de color rojo y después brilla en permanencia de color verde. Al apagar el aparato, el LED pasa brevemente al color rojo y se apaga.

Receptor: Después de la puesta en marcha / paro, el LED brilla brevemente una vez en rojo; durante el funcionamiento, brilla en permanencia de color verde:

• clara: si se recibe una señal radio
  – oscuro: si no se recibe una señal radio

B en caso de que las baterías estén bajas en carga: El LED brilla en permanencia de color rojo si las baterías están casi vacías.

5 Antena
6 Control de volumen
7 Emisor: micrófono integrado Receptor: altavoz integrado
8 Contactos para cargar las baterías recargables insertadas vía la estación de carga ATS-10PS o la maleta de carga ATS-12C o ATS-30C
9 Clip para fijar el aparato en su ropa (p. ej. cin-turón)
10 Selector rotativo del canal de transmisión (16 posiciones)
11 Tapa del compartimiento de batería

2 Notas Importantes

El aparato cumple con todas las directivas relevantes de la UE y y por ello está marcado con C€

- El aparato está adecuado para utilizarse sólo en interiores. Protéjalo de elevada humedad del aire y calor (temperatura ambiente admisible: 0–40°C).

- Para limpiar el aparato utilice únicamente un paño suave y seco, no utilice nunca ni agua ni productos químicos.

- Coloque siempre dos baterías de mismo tipo.

- Si el aparato no se va a utilizar duran te un largo periodo de tiempo, quite la baterías como precaución para que el aparato no se dañe si se derraman las baterías.

- No podrá reclamarse garantía o responsabilidad alguna por cualquier daño personal o material resultante si el aparato se utiliza para otros fines diferentes a los originalmente concebidos, si no se utiliza adecuadamente o si no se repara por expertos.

Si el aparato se va a dejar fuera de servicio definitivamente, deshágase del aparato según las normativas locales.

3 Aplicaciones

Con uno o varios receptores ATS-10R y un emisor ATS-10TM, es posible constituir un sistema de transmisión audio 16 canales inalámbrico, frecuencia de transmisión disponible: 863 – 865 MHz. El sistema se adapta particularmente a utilizaciones en las cuales la señal de una fuente audio debe atribuirse a varias personas, por ejemplo para visitas de grupos o conferencias de varios idiomas.

3.1 Conformidad y aprobación

Por la presente, MONACOR INTERNATIONAL declara que el receptor ATS-10R y el emisor ATS-10TM cumplen con la directiva 2014 / 53 / UE. Las declaraciones de conformidad de la UE están disponibles en Internet:

www.monacor.com

Los aparatos están aprobados para el funcionamiento en la UE y en los países de la AELC. El funcionamiento de los aparatos no requiere ninguna licencia ni registro.

4 Insertar Baterías

1) Pulse ligeramente la superficie estriada de la tapa del compartimiento de batería (11) y simultáneamente pulse hacia abajo la tapa.
2) Inserte dos baterías de 1,5 V o dos baterías recargables NiMH de 1,2 V, tipo AA, respetando los bornes positivos y negativos como indicados dentro del compartimiento.
3) Coloque y encaje la tapa.

No deposite nunca las baterías gastadas en el contenedor normal. Deshágase de las baterías según las normativas locales.

Consejo: Para una carga fácil y rápida de las baterías recargables que se utilizan en el ATS-10R y en el ATS-10TM, MONACOR le ofrece unos cargadores especiales:

• estación de carga ATS-10PS para cargar las baterías de hasta 2 aparatos al mismo tiempo
• maleta de carga ATS-12C para cargar las baterías de hasta 12 aparatos al mismo tiempo
• maleta de carga ATS-30C para cargar las baterías de hasta 30 aparatos al mismo tiempo

5 Conexiones

En cada aparato, atornille la antena entregada (5) en la toma enroscada ANT. (1).

Emisor: Puede utilizar el micrófono integrado (7) o el micrófono de solapa entregado. Si utiliza el micrófono de solapa, conéctelo a la toma MIC (2) [el micrófono integrado se desconecta automáticamente]. Coloque la espuma antiviento entregado sobre el micrófono de solapa. Fije el micrófono mediante su pinza sobre una prenda (por ejemplo corbata, chaqueta).

Receptor: La reproducción de audio puede efectuarse vía el altavoz integrado (7) o vía el auricular entregado. Si utiliza el auricular, conéctelo a la toma EAR. (2) [el altavoz está entonces desconectado] y fije el auricular sobre la oreja.

6 Funcionamiento

1) Con el selector de canal CHANNEL SELECT (10) en el emisor, seleccione el canal entre los 16 canales de transmisión en el cual la transmisión se debe de efectuar: gire el selector con un pequeño objeto tal como un atornillador, en una de las 16 posiciones.

Ejemplo: en esta posicion se selecciona el canal 1.

En el o los receptores, ponga el selector CHANNEL SELECT (10) en el mismo canal.

2) Conecte el emisor: ponga el interruptor (3) en la posición ON. (En posición mediana STAND BY,

el emisor también está conectado pero silenciado, es decir, que no transmite ningún sonido.) Después de la puesta en marcha, el LED BATT. LOW (4) brilla brevemente en rojo y después en permanencia en verde.

Conecte el o los receptores: Ponga el interruptor (3) en la posición ON. (En posición mediana STAND BY, el receptor también está conectado pero está silenciado, es decir que no reproduce ningún sonido por el altavoz o el auricular.) Después de la puesta en marcha, el LED BATT. LOW (4) brilla brevemente de color rojo y después en permanencia de color verde (Si brilla sólo de color verde de manera baja, no recibe ninguna señal, es decir el emisor está apagado o regulado en otro canal que el receptor).

Si el LED BATT. LOW de un aparato brilla en permanencia de color rojo, las baterías están casi vacías.

3) En el emisor, hable por el micrófono integrado o por el micrófono conectado y regule el volumen para la señal audio emitida con el control VOL (6).

En el o los receptores, regule el volumen de reproducción con el control VOL (6).

4) Si la recepción es mala o perturbada, verifique si:

a) la recepción es mejor en otro canal de transmisión.
b) la distancia entre el emisor y el receptor es demasiado grande.
c) la recepción está perturbada por objetos que se encuentran en la zona de transmisión.
d) la recepción puede mejorar orientando la antena del emisor.

5) Para apagar los aparatos, ponga el interruptor (3) en la posición OFF:

Emisor: El LED BATT. LOW (4) pasa del color verde al color rojo y se apaga.

Receptor: El LED BATT. LOW (4) brilla brevemente de color rojo y se apaga.

Nota referente al funcionamiento multicanal:

El número de canales que se pueden utilizar en paralelo dependerá de las condiciones del lugar en el que se realice (p. ej. interferencias de otros sistemas inalámbricos o fuentes de alta frecuencia como fluorescentes). En condiciones ideales, se pueden utilizar hasta siete canales al mismo tiempo sin interferencias entre sí. Dos ejemplos de una selección de canales correcta para cuatro vías de transmisión inalámbrica:

Ejemplo 1: canal 0 – canal 2 – canal 5 – canal B

Ejemplo 2: canal 5 – canal 8 – canal E – canal F

7 Especificaciones

Rango de

frecuencias de radio: . . . 863–865 MHz, dividido en 16 canales

Potencia de transmisión: ≤ 10 mW (EIRP)

cada aparato: ..... 2 baterías de 1,5 V o 2 baterías recargables NiMH de 1,2 V, tipo AA

Dimensiones sin antena:. 65 × 92 × 25 mm (B × H × P)

Peso sin baterías

ATS-10R:....85g

ATS-10TM: .....78g

Sujeto a modificaciones técnicas.
