Tipo di prodotto	Martello percussore elettrico
Marca	Graphite
Modello	58G858
Tensione nominale	230 V AC
Frequenza	50 Hz
Potenza nominale	900 W
Velocità a vuoto	750 giri/min
Frequenza di percussione	2800 colpi/min
Energia di percussione	4,2 J
Tipo di mandrino	SDS-plus
Diametro max. foratura (calcestruzzo)	26 mm
Diametro max. foratura (acciaio)	13 mm
Classe di protezione	II
Peso (senza accessori)	5,5 kg
Anno di fabbricazione	2021
Livello di pressione sonora	94,34 dB(A)
Livello di potenza sonora	105,34 dB(A)
Vibrazione	17,484 m/s²
Modalità di funzionamento	Foratura senza percussione, foratura con percussione, scalpellatura
Frizione di sovraccarico	Sì
Spia di accensione	Sì
Spia usura spazzole	Sì
Accessori inclusi	Punte, scalpelli, limitatore di profondità, copripolvere, contenitore di grasso, maniglia ausiliaria, mandrino di bloccaggio + chiave, adattatore, chiave speciale, valigetta

Domande frequenti - 58G858 Graphite

Come cambiare la modalità di funzionamento sul martello Graphite 58G858?

Il martello ha due selettori: uno per la modalità di percussione (6) e uno per la modalità di foratura (3). Prima di cambiare modalità, scollegate l'utensile e premete il pulsante di blocco (fig. G). Non modificate mai la modalità quando il motore è in funzione.

Qual è la potenza di questo apparecchio?

La potenza nominale è di 900 W sotto una tensione di 230 V AC.

Come installare la maniglia ausiliaria?

Allentare l'anello di blocco della maniglia (8) ruotando a sinistra, posizionare la flangia sulla parte cilindrica dell'alloggiamento, orientare la maniglia nella posizione desiderata, quindi serrare l'anello a destra.

Cosa fare se la punta si blocca durante la foratura?

Se la punta si blocca, la frizione di sovraccarico si attiva automaticamente per evitare il sovraccarico. Arrestate immediatamente l'utensile, scollegatelo, quindi rimuovete la punta bloccata.

Come pulire e mantenere il martello?

Prima di qualsiasi manutenzione, scollegate l'utensile. Pulite le parti in plastica con sapone minerale e un panno umido. Soffiate regolarmente il martello con aria compressa per sbloccare le fessure di ventilazione. Controllate l'usura delle spazzole di carbone.

Quando sostituire le spazzole di carbone?

Le spazzole devono essere sostituite quando la loro lunghezza è inferiore a 5 mm o se la spia di usura (12) si accende. L'utensile può ancora funzionare circa 5 ore dopo l'accensione della spia. Sostituite sempre entrambe le spazzole contemporaneamente.

Posso usare un mandrino a tre griffe con questo apparecchio?

Sì, ma solo in modalità foratura senza percussione per lavorare legno o acciaio. Utilizzate un adattatore intermedio (fig. H). È vietato utilizzare un mandrino a tre griffe in modalità percussione o scalpellatura.

Quali sono i diametri di foratura massimi?

Il diametro massimo di foratura è di 26 mm nel calcestruzzo e di 13 mm nell'acciaio.

Come usare il copripolvere?

Montate il copripolvere sulla punta prima di forare. Avvicinate la punta alla superficie, quindi spostate il copripolvere fino a toccare il materiale. Raccoglie la polvere durante la foratura. Svuotatelo regolarmente.

Quali precauzioni di sicurezza devo prendere?

Indossate occhiali di protezione, casco e protezioni acustiche. Usate sempre la maniglia ausiliaria. Tenete l'utensile per le superfici isolate. Non dirigete mai l'utensile verso persone. Scollegate l'utensile prima di qualsiasi regolazione o manutenzione.

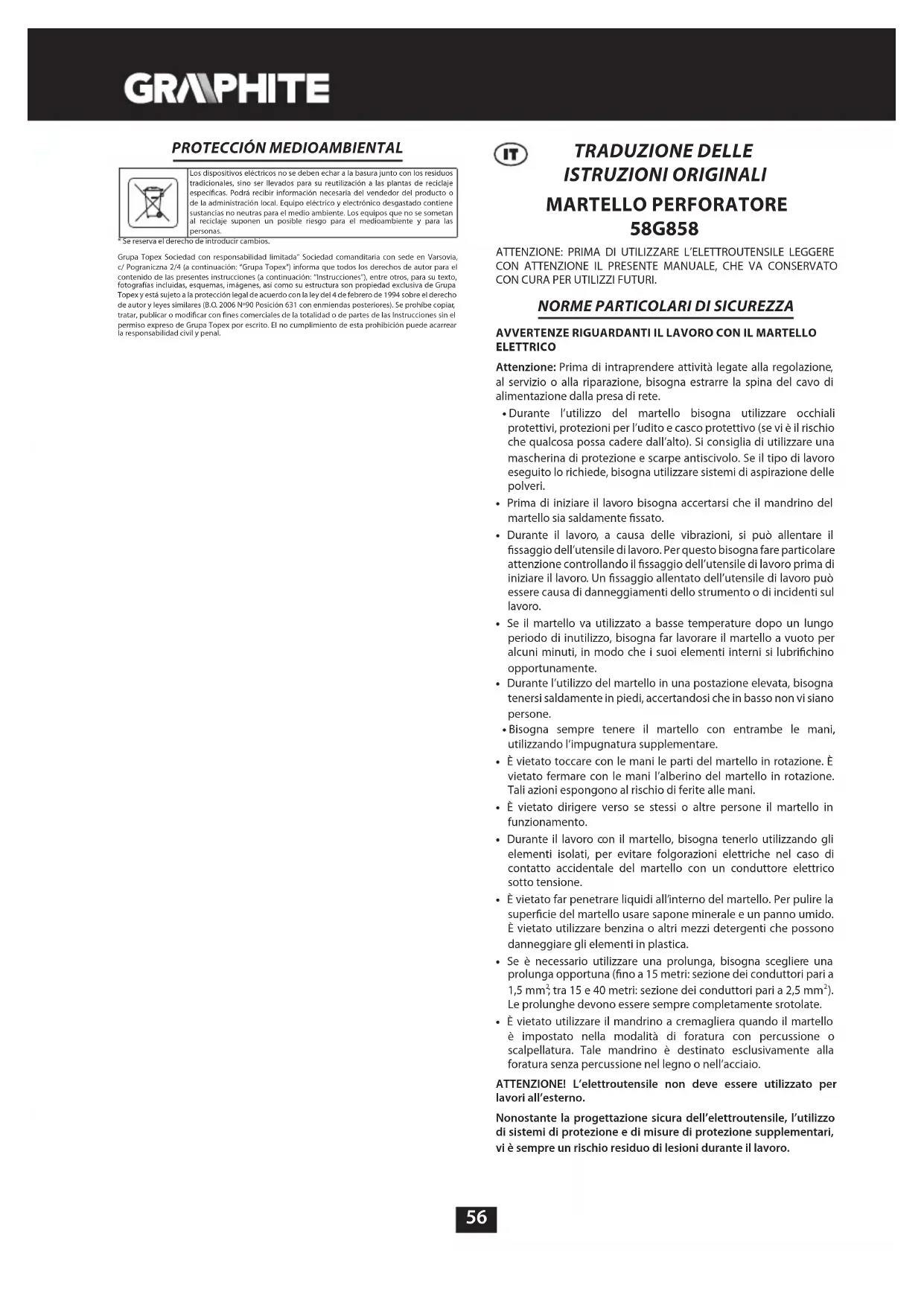

MANUALE UTENTE 58G858 Graphite

Attenzione: Prima di intraprendere attività legate alla regolazione, al servizio o alla riparazione, bisogna estrarre la spina del cavo di alimentazione dalla presa di rete.

• Durante l'utilizzo del martello bisogna utilizzare occhiali protettivi, protezioni per l'udito e casco protettivo (se vi è il rischio che qualcosa possa cadere dall'alto). Si consiglia di utilizzato una mascherina di protezione e scarpe antiscivolo. Se il tipo di lavoro eseguito lo richiede, bisogna utilizzato sistemi di aspirazione delle polveri.
• Prima di iniziare il lavoro bisogna accertarsi che il mandrino del martello sia saldamente fissato.
• Durante il lavoro, a causa delle vibrazioni, si può allentare il fissaggio dell'utensile di lavoro. Per questo bisognafare particolare attenzione controllinglo fissaggio dell'utensile di lavoro prima di iniziare il lavoro. Un fissaggio allentato dell'utensile di lavoro può essere causa di danneggiamenti dello strumento o di incidenti sul lavoro.
• Se il martello va utilizzato aasse temperature dopo un lungo periodo di inutilizzato, bisogna far lavorare il martello a vuoto per alcuni minuti, in modo che i loro elementi interni si lubrificino opportunistamente.
• Durante l'utilizzo del martello in una postazione elevata, bisognata tenersi saldamente in piedi, accertandosi che in basso non vi siano persone.
• Bisogna sempre tenere il martello con entrambe le mani, utilizzando l'impugnatura supplementare.
• É vietato toccare con le mani le parti del martello in rotazione. É vietato fermare con le mani l'alberino del martello in rotazione. Tali azioni espongono al rischio di ferite alle mani.
• É vietato dirigere verso se stessi o altre personne il martello in funzionamento.
• Durante il lavoro con il martello, bisogna tenerlo utilizzando gli elementi isolati, per evitare folgorazioni elettriche nel caso di contatto accidentale del martello con un conduittre elettrico sulla tensione.
• É vietato far penetrare liquidi all'interno del martello. Per pulire la superficie del martello usare sapone minerale e un panno umido. É vietato utilizzato benzina o altri mezzi detergenti che possono danneggiare gli elementi in plastica.
• Se è necessario utilizzare una prolunga, bisogna scegliere una prolunga opportuna (fino a 15 metri: sezione dei conduitori parl a 1,5mm^2 , tra 15 e 40 metri: sezione dei conduitori parl a 2,5mm^2 ). Le prolunghe devono essere sempre completeness srotolate.
• É vietato'utilizzato il mandrino a cremagliera quando il martello è impostato nella modalità di foratura con percussione o scalpellatura. Tale mandrino è destinato esclusivamente alla foraturaenza percussione nel legno o nell'acciaio.

ATTENZIONE! L'electroutensile non deve essere utilizzato per lavori all'esterno.

Nonostante la progettazione sicura dell'elettrottensile, l'utilizzo di sistemi di protezione e di misure di protezione supplementari, vi è sempre un rischio residuo di lesioni durante il lavoro.

CARATTERISTICHEAPPLICATIONI

Il martello elettrico è un elettrotensile manuale con classe di isolamento II. L'utensile è azionato da un motore a spazzole monofase. Il martello può essere utilizzato per eseguire fori nella modalitàenza percussione, con percussione, per scavare canaline e per la lavorazione superficie di materiali come cemento, pietra, muro, ecc. I loro settori di utilizzo sono i lavori edili, di falegnamera, e tutti i lavori nell'ambito dell'attività amatoriale (hobbistica).

Évietatoutilizzare l'elettrotensileinmode nonconformeca alla sua destinazione d'uso

DESCRIZIONDELLE PAGINE DEI DISEGNI

La numerozione che segue si riferisceagli elementi dell'elettROUTensile presentati nelle pagine dei disegni del presente manuale.

1. Mandrino SDS-plus
2. Anello di bloccaggio
3. Selettore della modalità di foratura
4. Coperchio del punto di ingrassaggio
5. Interru tture
6. Selettore della modalità di percussione
7. Protezione inferiore del motore
8. Impugnatura supplementare
9. Asta di profondità
10. Pulsante di sblocco dell'asta di profondità
11. Spia di alimentazione
12. Spia di spazzole consumate
13. Possono presentarsi differenze tra il disegno e il prodotto

DESCRIZIONE DEI SIMBOLI GRAFICI UTILIZZATI

ATTENZIONE

AWERTENZA

MONTAGGIO/REGOLAZIONE

INFORMAZIONE

EQUIPAGGIAMENTO ACCESSORI

1.Punte 1 pezzo
2. Scalpelli 1 pezzo
3.Asta di profondita -1 pezzo
4. Protezione antipolvere -1 pezzo
5. Confezione di grasso -1 pezzo
6. Impugnatura supplementare - 1 pezzo
7. Mandrino + chiave -1 pezzo
8. Adattatore per il mandrino -1 pezzo
9. Chiave speciale -1 pezzo
10.Valigetta 1 pezzo

Per motivi di sicurezza durante il lavoro con il martello perforatore, bisogna sempre utilizzare l'impugnatura supplementare (8), che cui quodesserere fissata in una posizione a scelta.

• Allentare la manopola che blocca la flangia dell'impugnatura (8), ruotandola a sinistra.
• Inserire la flangia dell'impugnatura nella parte anteriore cilindrica del corpo del martello.
• Ruatorla nella posizione più comoda.
• Serrare la manopola di fissaggio, ruotandola a destra per fissare l'impugnatura (8).

MONTAGGIO DELL'ASTA DI PROFONDITA

L'asta di profondità (9) serve a regolare la profondità di foratura del materiale.

• Premere il pulsante di sblocco dell'asta di profondità (10) sulla flangia dell'impugnatura supplementare (8).

• Inserire l'asta di profondità (9) nell'apertura nella flangia dell'impugnatura supplementare (8).
  Regolare la profondita di foratura desiderata.

• Rilasciare il pulsante di sblocco dell'asta di profondità (10).

MONTAGGIO E SOSTITUZIONE DEGLI UTENSILI DI LAVORO

Il martello è predisporto per funzionare con utensili di lavoro con attacco del tipo SDS-plus.

Prima di iniziare, pulire il martello e gli utensili di lavoro. Lubrificare con un leggero strato di grasso il gambo di attacco dell'utensile di lavoro. Tale operazione aumenta la durata dell'elettroutensile.

Scollegare I' elettrotensile dall'alimentazione.

Appogiare il martello sul banco di lavoro.

• Spingere all'indietro I'anello di bloccaggio (2) del mandrino SDS (1), vincendo la resistenza della molla.

• Inserire il gambo di attacco dell'utensile di lavoro nel mandrino, forn a incontrare resistenza (puo essere necessario ruotare l'utensile di lavoro, finché assume la posizione corretta) (dis. A).
  Rilasciare I'anello di bloccaggio (2), bloccando definitivamente l'utensile di lavoro.
  Lutensile di lavoro è correttamente fissato, se non è possibile estrarloswana agar sull'anello di bloccaggio del mandrino.

• Se l'anello di bloccaggio non torna completamente nella posizione iniziale, estrarre l'utensile di lavoro e ripetere l'intera operazione.

É possible ottener un'evoluta efficácia di funzionamento del martello soloutilizzandoutensili di lavoro affilii non danneggiati.

SMONTAGGIO DELL'UTENSILE DI LAVORO

Immediamente dopo il termine del lavoro gli utensili di lavoro possono trovarsi ad elevate temperature. Evitare il contatto diretto con gli utensili e utilizzato opportuni guanti protettivi. Gli utensili di lavoro una volta estratti vanno puliti.

Scollegare I'eletruttensile dall'alimentazione.

• Spingere all'indietro l'anello di bloccaggio (2) e mantenerlo in questa posizione.
• Con l'altra mano estrarre l'utensile di lavoro.

FRIZIONEDI SICUREZZA CONTROLILSOVRACCARICO

Il martello è fornito di una frizione di sicurezza interna, regolata di fabbrica. L'alberino del martello si ferma se l'utensile di lavoro si blocca nel materiale, per evitare il sovraccarico dell'elettrotensile.

UTILIZZO DELLA PROTEZIONE ANTIPOLVERE

La protezione antipolvere è realizizzata in gomma. Si inseisce sulla punta, al fine di raccogliere la polvere durante l'esecuzione di fori ad esempio sul soffitto. Inserire la protezione sulla punta, appoggiare la punta sulla superficie del materiale e far scorrere la protezione lungo la punta, fino a toccare la superficie del materiale. Via via che la punta penetrer nel materiale la protezione si sposta lungo la punta, raccogliendo la polvere prodotta. Periodicamente la protezione va svotata alla polvere raccoltasi.

Bisogna sempre'utilizzare occhiali protettivi, soprattutto quando si eseguono fori in puniti posti più in alto della testa dell'operaatore.

FUNZIONAMENTO / REGOLAZIONI

ACCENSION / SPEGNIMENTO

La tensione di rete deve corrispondere al valore di tensione.
indicato sulla targhetto nominale del martello.

Accensione - premere e mantenere premuto il pulsante dell'interruttore (5) (dis. B).

Spegnimento -rilasciare il pulsante dell'interruttore (5).

SPIA DI ALIMENTAZIONE

Collegando l'electroutensile alla presa di alimentazione, la spia di alimentazione (11) si accende (dis.J).

SETTORI DELLA MODALITA DI FUNZIONAMENTO

Il martello elettrico è fornito di due selettori della modalità di funzionamento. Il selettore della modalità di percussione (6) (dis. D), e il selettore della modalità di foratura (3) (dis. E). A seconda delle loro regolazioni è possibile eseguire foratura sulla percussione, foratura con percussione o scalpellatura. La foratura con percussione e la scalpellatura richiedono una lieve pressione del martello perforatore. Una pressione excessiva non è necessaria e provoca il sovraccarico del motore. Bisogna controllare rigoramente le condizioni degli utensili di lavoro. In caso di necessità vanno affilati o sostituiti.

La regolazione dei selettori correspondente alle data funzione è molto但她 non è in genere.

Foratura penza percussione - posizione I

Foratura con percussione - posizione II

Scalpellatura - posizione III

Prima di spostare il selettore della modalità di foratura (3) bisogna premere il pulsante di blocco (dis. G). è vietato tentare di spostare la posizione dei selettori perché il motore del martello è in movimento. Tale aziione può danneggiare il martello.

FORATURA

• Volendo eseguire fori di grande diametro, si consiglia di eseguire inizialmente un foro minore, e successivement di allargarlo alla dimensione voluta. Questo previene la possibilità di sovraccarico del martello.

• Nel caso di esecuzione di fori profondi bisogna forare gradualmente, a minore profundità, estraendo la punta dal foro per permettere ai trucioli o alla polvere di uscire.

• Se la punta si blocca nel materiale durante la foratura, si attiva la frizione di sicurezza. Bisogna immediatamente spegnere il martello, per evitare che si danneggi. Estrarre dal foro la punta bloccata.

• Il martello va tenuto in asse con il foro in esecuzione. L'ideale èmantener la punta perpendicolare alla superficie del materiale lavorato. Nel caso non si rispetto la perdicolarità durante il funzionamento, la punta può bloccarsi o spezzarsi all'interno del foro, con il rischio di ferire l'utilizzatore.

Un'operazione di foratura di lunga durata a bassa velocità espone al rischio di surriscaldamento del motore. Bisognà fare pause periodiche. Fare attenzione a non coprir le aperture che servono alla ventilazione del motore del martello.

FORATURA CON PERCUSSION

Scegliere la modalità di funzionamento opportuna, in quello caso la foratura con percussione.

• Inserire nel mandrino (1) una punta opportuna con attacco del tipo SDS-plus.

Per ottenere i migliori risultati utilizzato punte di elevata qualita con placchette al carburo di tungsteno (widia).

Appoggiare la punta sul materiale da lavorare.

• Accendere i martello, il meccanismo del martello perforatore deve funzionare in maniera fluida, e l'utensile di lavoro non deve saltellare sulla superficie del materiale in lavorazione.

FORATURA SENZA PERCUSSIONE

Materiali come acciaio, legno e plastica sono essere forati con il martello perforatore utilizzando il mandrino a cremagliera con l'adattatore. Unire il mandrino a cremaglia all'adattatore, e successivement inserirlo nel mandrino del martello perforatore (operare come nel caso di una punta con attacco SDS-plus) (dis.H).

E vietato utilizzato il mandrino a cremagliae quando il martello perforatore è regolato nella modalità di foratura con percussione. Tale mandrino è destinato unicamente alla foratura perché percussione (nel legno o nell'acciaio). Bisogna utilizzare punte in acciaio rapido o in acciaio al carbonio (solo nel legno e materiali simili).

SERVIZIO E MANUTENZIONE

Prima di intraprendere qualsiasi attività legata all'installazione, la regolazione, la riparazione o il servizio, bisogna estrarre la spina del cavo di alimentazione alla presa di rete.

Il martello va sempre mantenuto pulito.

Non utilizzato mai mezzi corrosivi per pulire gli elementi in plastica del martello.

• Al terme del lavoro, per eliminare i depositi di polvere, pulire il martello con un getto di aria compressa, soprattutto per mantenere aperte le feritoie di ventilazione nel corso dell'elettroutensile.
• Controllare regolarmente lo stato delle spazzole in grafite del motore elettrico (spazzole sporche oecessivamente consumate possono provocare excessive scintille e riduzione della velocità dell'alberino del martello).

INGRASSATURA DELLA TRASMISSIONE

Si consiglia di controllare il grasso nella trasmissione agli ore di utilizzo del martello, e di integrarlo eventualmente, utilizzando a tal scopo un grasso per alte temperature disponibile sul mercato. Non bisogna applicare una quantità eccessiva di grasso.

• Allentare e svitare il coperchio (4) del punto di ingrassatura (ruotandolo a sinistra) (dis. I).
• Aggiungere il grasso.
• Montare il coperchio (4) e avvitarlo, ruotandolo a destra (non serrare con troppa forza per non danneggiare la filettatura).

Nonaggiungere una quantità eccessiva di grasso. Una volta esaurito il grasso fornito, bisogna utilizzato un altro grasso disponibile, resistente alle alto temperature.

SPIA DI SPAZZOLE CONSUME

In caso di consumo delle spazzole in grafite si accende la spia di spazzole consummate (12) segnalando che è necessario sostituirle. Dal momento dell'accensione della spia l'elettROUTensile più ancora funzionare per circa 5 ore (dis.J).

SOSTITUZIONE DELLE SPAZZOLE IN GRAFITE

Le spazzole in grafite del motore consumate (piu corte di 5 mm), bruciate o spaccate vanno immediatamente sostituite. Entrambe le spazzole in grafite vanno sostituite allo stesso tempo.

La sostituzione delle spazzole in grafite deve essere eseguita esclusivamente da personale qualificato,utilizzando ricambi originali.

INDICAZIONI AGGIUNTIVE SULL'UTILIZZO DEL MARTELLO

Per ottener nel calcestruzzo la massima efficienza bisogna esercitate sul martello una certa pressione, costante e moderata, non eccessiva, in quanto provocherebbe una riduzione dell'efficienza di funzionamento. Il martello è riempito di grasso lubrificante e richiede un dato tempo iniziale di riscaldamento, a seconda della temperatura ambientale. Un martello nuovo richiede un dato di "rodaggio" prima di ottener la piena efficacia di funzionamento.
Ogni tipo di difetto deve essere eliminato da un punto autorizzato di assistenza tecnica del produttore.

CARATTERISTIC TECHNICHE

DATI NOMINALI

Martello perforatore
Parametro Valore
Tensione nominale 230 VAC
Frequenza di alimentazione 50 Hz
Potenza nominale 900 W
Velocità a vuoto 750 min	-1
Frequenza dei colpi 2800 min	-1
Energia del singolo colpo 4,2 J
Tipo di attacco degli utensili di lavoro SDS-plus
Diametro massimo di foratura	calcestruzzo 26 mm
	acciaio 13 mm
Classe di isolamento II
Peso alla accessori 5,5 kg
Anno di produzione 2021

DATI RIGUARDANTI RUMORE E VIBRAZIONI

Livello di pressione acustica: Lp = 94,34 dB(A) K = 3 dB(A)

Livello di potenza acustica: LW_a = 105,34 dB(A) K = 3 dB(A)

Accelerazione ponderata in frequenza delle vibrazioni: a_w = 17,484 m/s^2 K=1,5 m/s²

PROTEZIONE DELL'AMBIENTE

Le apparecchiate litetriche ed eltretoniche non devono essere smalitte con i rifiuti domestici, ma consegnate a centri autorizzati per il loro smalitamento. Informazioni circa lo smalitramento sono fornite dal venditore dell'apprecchiaratura o dalle autorità locali. Le apparecchiate elettriche ed eltretoniche usate contengono sostanze nocive per l'ambiente. Le apparecchiate non riciclate costituitono un rischio potenziale per l'ambiente e per la salute umana.

^* Ci si riserva il diritto di effettuare modifiche.

La, Grupa Topex Spóka z ograniczona odpwiedzialnosica" Spóka komandytowa con sede a Varsavia, ul. Pogarcznica 2/4 (deta de seguito: Grupa Topex) informa che tutti i diritti d'autore sul contenso del presente manuale (detto di seguito: "Manuale"), che riguardano, tra l'altra, il testo, le fotografia, gli schemi e disegni contentuti eanche la sua composizione, appartenzione esclusivamente alla Grupa Topex e sono protetti giuridamente secondo la legge del 4 febrero 1994, sul diritti d'autore e diritti connessi (Gazz. Uff, polacca del 2006 n. 90 posizione 631 with successive modifiche). La copia, l'elaborazione, la pubblicazione, la modifica a scopo commerciale, sia dell'intero Manuale che di singoli sui elementi,enza il consenso scritto della Grupa Topex, sono severamente vietate e comporanto responsabilità civile e penale.
