M27F - Monitor LC-Power - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor 27 pollici
Marca	LC-Power
Modello	M27F (LC-M27F)
Dimensioni schermo	27 pollici (diagonale 68,6 cm)
Risoluzione	1920 x 1080 pixel (Full HD)
Frequenza di aggiornamento	144 Hz
Tecnologia del pannello	Pannello TFT LCD
Formato immagine	16:9
Angoli di visione	178° orizzontali / 178° verticali
Rapporto di contrasto	1500:1 (tipico)
Numero di colori	16,7 milioni
Connettività	1x HDMI 2.0, 1x DisplayPort 1.4, 1x uscita audio
Alimentazione	Alimentatore 12 V CC, 3 A
Dimensioni con base	614,3 x 452,6 x 222,9 mm
Dimensioni senza base	614,3 x 366,8 x 57,2 mm
Inclinazione	5° avanti / 20° indietro
Montaggio a parete	VESA 100 x 100 mm
Funzioni principali	Menu OSD, modalità immagine (Standard, FPS, RTS, MOBA, Film, Lettura, Notte, Protezione occhi, Mac, E-book), HDR, Adaptive Sync, MPRT, bassa luce blu, mirino di gioco, cronometro
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno morbido e asciutto; evitare acqua e prodotti liquidi
Sicurezza	Non esporre all'umidità, non aprire l'involucro, evitare fonti di calore
Contenuto della confezione	Monitor, base, alimentatore, cavo HDMI, manuale d'uso

Domande frequenti - M27F LC-Power

Come regolare la luminosità del monitor?

Premere il pulsante Menu (M) per aprire l'OSD. Navigare con i pulsanti ▲/▼ fino a Impostazioni immagine, quindi Luminosità. Regolare il valore da 0 a 100 con i pulsanti ▲/▼ e confermare con M.

Come attivare la modalità 144 Hz?

Assicurarsi di utilizzare un cavo HDMI 2.0 o DisplayPort 1.4. Collegare il monitor, poi nelle impostazioni di visualizzazione del computer (Windows o macOS), selezionare una risoluzione di 1920x1080 e una frequenza di aggiornamento di 144 Hz.

Come montare il monitor a parete?

Il monitor è compatibile con lo standard VESA 100 x 100 mm. Utilizzare un supporto da parete adatto. Rimuovere la base, fissare il supporto sul retro del monitor con le viti fornite, quindi agganciarlo al muro seguendo le istruzioni del supporto.

Come pulire correttamente lo schermo?

Scollegare prima il cavo di alimentazione. Utilizzare un panno morbido e asciutto per pulire lo schermo e l'involucro. Non utilizzare mai acqua, prodotti chimici o panni umidi. Per le macchie ostinate, inumidire leggermente il panno con acqua distillata, quindi asciugare con un panno asciutto.

Cosa fare se il monitor visualizza 'Nessun segnale'?

Controllare che il computer sia acceso e che il cavo video (HDMI o DP) sia collegato correttamente su entrambi i lati. Assicurarsi che la sorgente di ingresso selezionata nel menu OSD corrisponda alla porta utilizzata. Provare a cambiare cavo o porta.

Come ripristinare le impostazioni di fabbrica del monitor?

Premere il pulsante Menu, andare su Impostazioni di sistema, quindi selezionare Ripristino impostazioni di fabbrica. Confermare con Sì. Il monitor si riavvierà con le impostazioni predefinite.

Quali sono le modalità immagine disponibili?

Il monitor offre diverse modalità: Standard, RTS/RPG, FPS, MOBA, Film, Lettura, Notte, Protezione occhi, Visualizzazione Mac e E-book. È possibile attivarle nel menu Modalità immagine dell'OSD.

Come attivare l'HDR?

Nel menu OSD, andare su Game + quindi HDR. Scegliere tra Automatico, HDR Gioco o HDR Film. Assicurarsi che la sorgente supporti l'HDR e che il cavo utilizzato sia compatibile.

Questo monitor è adatto per console da gioco?

Sì, grazie agli ingressi HDMI 2.0, può essere collegato a una console come PlayStation o Xbox. Supporta 1080p a 144 Hz, ma la console può limitare la frequenza di aggiornamento in base al gioco. Attivare la modalità Gioco nell'OSD per ottimizzare l'esperienza.

Come utilizzare il mirino di gioco (crosshair)?

Nel menu OSD, andare su Game + > Aiuto di gioco > Mirino di gioco. Attivarlo e scegliere tra 6 mirini diversi. È possibile modificarne il colore nell'opzione Colore mirino.

MANUALE UTENTE M27F LC-Power

1. PRECAUZIONI SULLA SICUREZZA
2. MANUTENZIONE
3. Contenuto della confezione
4. Descrizione del prodotto
5. Installazione del supporto
6. Montaggio a parete
7. Indicatore
8. Menu OSD
9. Specifiche tecniche

1. PRECAUZIONI SULLA SICUREZZA

Non esporre il monitor a un ambiente umido, pioggia o altri liquidi.

Non aprire l'alloggiamento del monitor per evitare scosse dovute a rischi elettrici o meccanici.

Funzionamento:

stufe.

2. MANUTENZIONE

ATTENZIONE: Scollegare il cavo di alimentazione dalla presa prima di pulire il monitor.

una pellicola lattiginosa sullo schermo o sull'alloggiamento.

panno asciutto.

Contattare un tecnico di assistenza professionale.

Avviso legale:

HIGH-DEFINITION MULTIMEDIA INTERFACE

I termini HDMI, e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi di fabbrica o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri Paesi.

3. Contenuto della confezione

Attacco supporto Base

Adattatore di alimentazione

MANUALE UTENTECavo HDV

4. Descrizione del prodotto

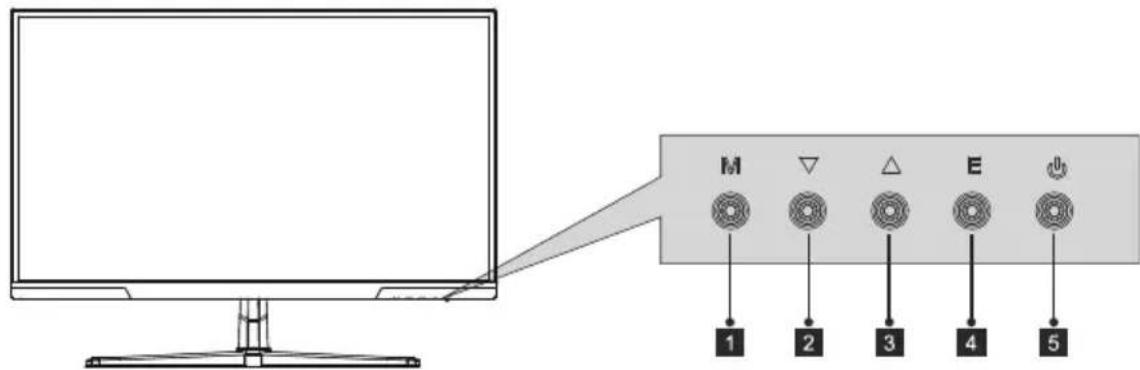

4.1 Tasti del monitor

M ▽ △ E ∞ 1 2 3 4 5

1 M Tasto del menu: Premere per mostrare il menu OSD ed entrare nei submenu.
2 ▼ Tasto giù: Andare in basso nel menu/Regolare rapidamente l'illuminazione.
3 ▲ Tasto su: Andare in alto nel menu/Regolare rapidamente la modalità di scena.
4 E Tasto di uscita: Ritorna al menu precedente/Regola rapidamente il segnale di input della porta.
5 Tasto Attiva / Disattiva: Premere per accendere/spegnere il monitor.

4.2 Porte del monitor

86 7

6 Connessione DP: Inserire un'estremità del cavo DP nell'uscita DP del computer e collegare l'altra estremità alla porta DP del monitor.
7 Connessione HDMI: Inserire un'estremità del cavo HDMI nell'uscita HDMI del computer e collegare l'altra estremità alla porta HDMI del monitor.
8 Uscita audio: Connettere i dispositivi audio come altoparlanti o cuffie.
9 Connettore di alimentazione: Connettere il trasformatore al monitor e a una presa di alimentazione.

5. Installazione del supporto

1. Aprire la confezione ed estrarre il prodotto con il polistirolo ancora inserito. Collocarlo con cura su un tavolo.
2. Estrarre il polistirolo superiore e rimuovere la borsa protettiva, lasciando il monitor sulla parte di polistirolo inferiore.

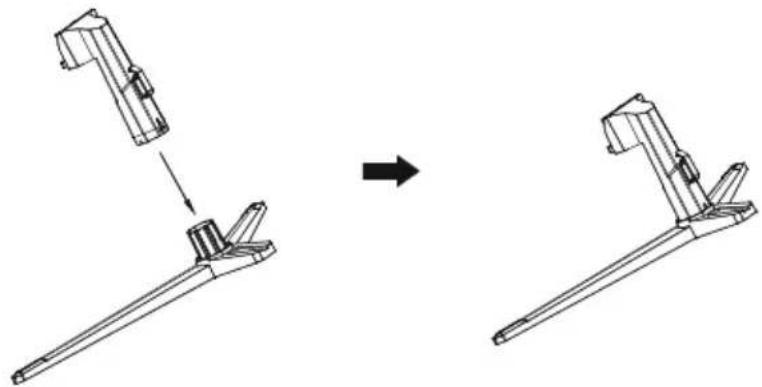

3. Allineare la base con l'apertura per l'inserimento sulla staffa e serrare le viti da serrare a mano fornite con la base.

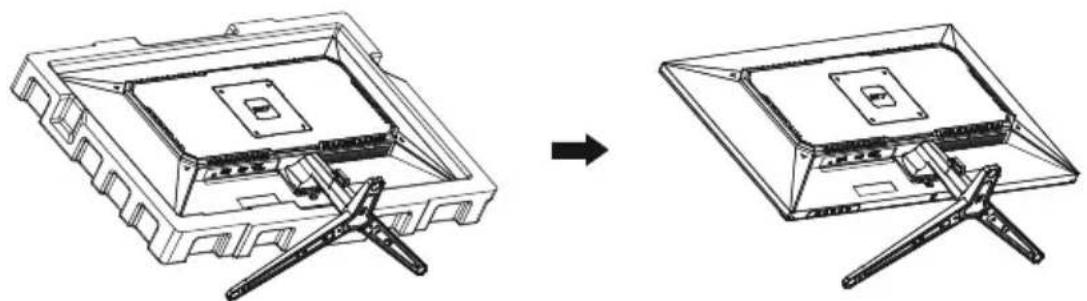

1. Come mostrato nella figura seguente, inserire il componente base assemblato al punto 3 direttamente nell'apertura corrispondente della struttura posteriore e verificare che la staffa di trazione non cada automaticamente dalla struttura posteriore.

6. Montaggio a parete

Nota: Per impedire al monitor di cadere, installarlo in maniera salda e proteggerlo. Non appendere alcun oggetto aggiuntivo sul supporto.

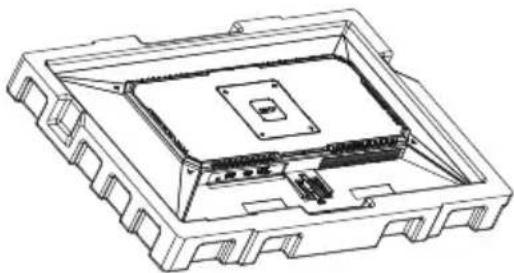

1. Aprire il pacco e posizionare con cautela il monitor su un tavolo. Rimuovere la copertura in polistirolo superiore, rimuovere la busta di plastica, e lasciare il monitor sulla parte in polistirolo inferiore.

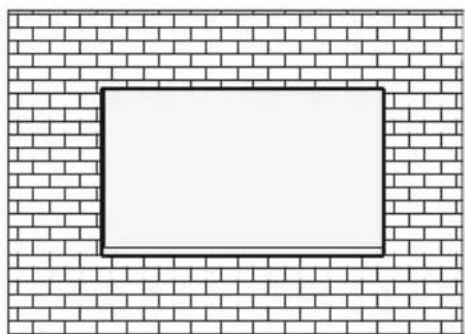

1. Seguire le istruzioni del proprio accessorio per installare il monitor su un muro. Il monitor supporta una montatura VESA 100 x 100 mm.

Supporto (non incluso)

Le luci bianche indicano che il monitor è alimentato e funziona normalmente. La luce rossa indica che nessuna fonte video (nessun segnale orizzontale o verticale) è stata rilevata o che la tensione è troppo bassa. Assicurarsi che il computer sia acceso e che tutti i cavi video siano inseriti correttamente e collegati completamente.

8. Menu OSD

Il menu OSD (On-Screen Display) può essere utilizzato per regolare le impostazioni del monitor e appare sullo schermo dopo aver acceso il monitor e premuto il tasto M.

Quando il monitor viene usato per la prima volta, si regolerà automaticamente sulle impostazioni ottimali a seconda della configurazione `del computer dell'utente.

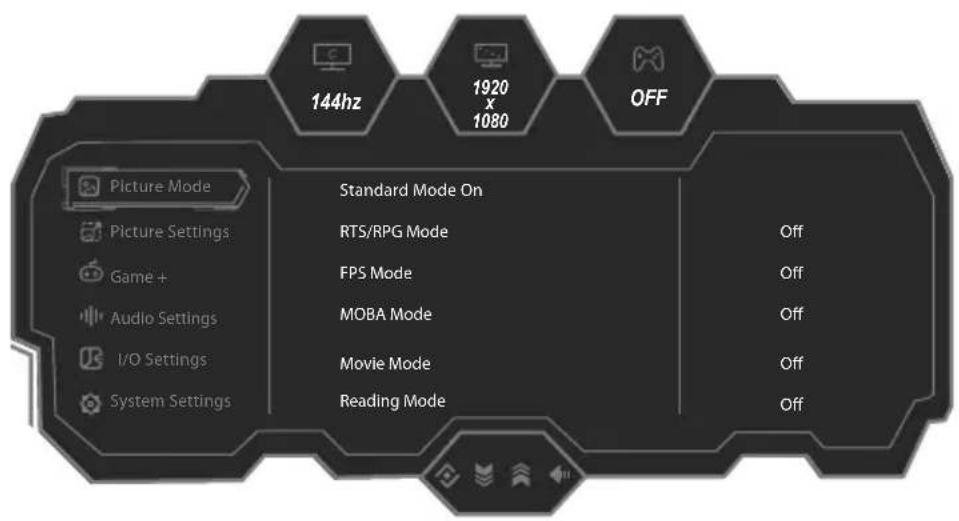

1. Premere il tasto M per attivare la schermata di navigazione.

144hz 1920 x 1080 OFF Picture Mode Picture Settings Game + Audio Settings I/O Settings System Settings Standard Mode On RTS/RPG Mode FPS Mode MOBA Mode Movie Mode Reading Mode Off Off Off Off

2.

- Selezionare la funzione desiderata e premere M per entrare nel submenu.

confermare la funzione desiderata.

impostazioni e uscire dal menu attuale.

1. Premere E per uscire dalla schermata menu.

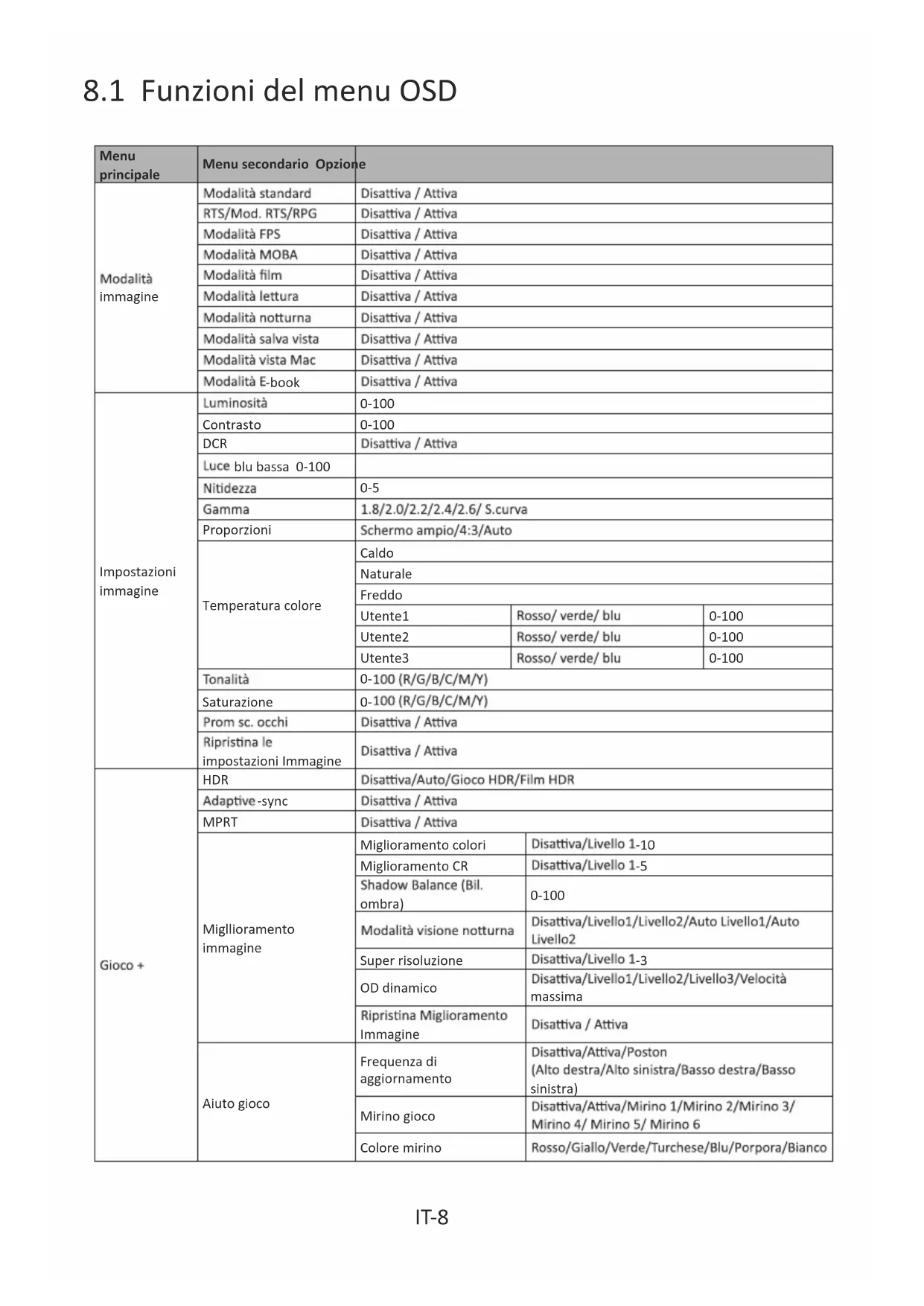

8.1 Funzioni del menu OSD

Menu principale	Menu secondario Opzione
Modalità immagine	Modalità standard	Disattiva / Attiva
	RTS/Mod. RTS/RPG	Disattiva / Attiva
	Modalità FPS	Disattiva / Attiva
	Modalità MOBA	Disattiva / Attiva
	Modalità film	Disattiva / Attiva
	Modalità lettura	Disattiva / Attiva
	Modalità notturna	Disattiva / Attiva
	Modalità salva vista	Disattiva / Attiva
	Modalità vista Mac	Disattiva / Attiva
	Modalità E-book	Disattiva / Attiva
Impostazioni immagine	Luminosità	0-100
	Contrasto	0-100
	DCR	Disattiva / Attiva
	Luce blu bassa 0-100
	Nitidezza	0-5
	Gamma	1.8/2.0/2.2/2.4/2.6/ S.curva
	Proporzioni	Schermo ampio/4:3/Auto
	Temperatura colore	Caldo
		Naturale
		Freddo
		Utente1	Rosso/ verde/ blu	0-100
		Utente2	Rosso/ verde/ blu	0-100
		Utente3	Rosso/ verde/ blu	0-100
	Tonalità	0-100 (R/G/B/C/M/Y)
	Saturazione	0-100 (R/G/B/C/M/Y)
	Prom sc. occhi	Disattiva / Attiva
	Ripristina le impostazioni Immagine	Disattiva / Attiva
Gioco +	HDR	Disattiva/Auto/Gioco HDR/Film HDR
	Adaptive -sync	Disattiva / Attiva
	MPRT	Disattiva / Attiva
	Miglioramento immagine	Miglioramento colori	Disattiva/Livello 1-10
		Miglioramento CR	Disattiva/Livello 1-5
		Shadow Balance (Bil. ombra)	0-100
		Modalità visione notturna	Disattiva/Livello1/Livello2/Auto Livello1/Auto Livello2
		Super risoluzione	Disattiva/Livello 1-3
		OD dinamico	Disattiva/Livello1/Livello2/Livello3/Velocità massima
		Ripristina Miglioramento Immagine	Disattiva / Attiva
	Aiuto gioco	Frequenza di aggiornamento	Disattiva/Attiva/Poston(Alto destra/Alto sinistra/Basso destra/Basso sinistra)
		Mirino gioco	Disattiva/Attiva/Mirino 1/Mirino 2/Mirino 3/Mirino 4/ Mirino 5/ Mirino 6
		Colore mirino	Rosso/Giallo/Verde/Turchese/Blu/Porpora/Bianco

Menu principale	Menu secondario	Opzione
Gioco + Aiuto gioco		Cronometro	Disattiva/Attiva/15:00/30:00/45:00/60:00/Posizione (Alto destra/Alto sinistra/Basso destra/Basso sinistra)
		Tempo di gioco	Disattiva/Attiva/15:00/30:00/45:00/60:00/Posizione (Alto destra/Alto sinistra/Basso destra/Basso sinistra)
		Aiuto allineamento	Disattiva / Attiva
		Ripristino Aiuto gioco	Disattiva / Attiva
Impostazioni audio	Volume	0-100
	Silenziamento Audio	Disattiva / Attiva
	Ripristina le impostazioni Audio	Disattiva / Attiva
Impostazioni I/O	Segnale di ingresso	Auto/DP/HDMI
	Avvio rapido	Disattiva / Attiva
	DDC/CI	Disattiva / Attiva
	Intervallo quantizzazione	RGB Limiti (16~235)/Limite RGB (0~255)/Auto
	Ripristino Impostazioni I/O	Disattiva / Attiva
Impostazioni sistema	Lingua	###
	Timeout OSD	5-60
	Posizione O OSD	0-100
	Posizione V OSD	0-100
	Trasparenza OSD	0-5
	Imp. tasto 1	Luminosità/Contrasto/Volume/Silenzia Audio/Bilanciamento ombra/Mirino di gioco/Frequenza di aggiornamento/ Tempo di gioco/Miglioramento Colore/Modalità Visione Notturna/Risoluzione Super/Sincronizzazione adattiva/ Modalità Immagine/HDR/OD dinamico/Segnale in entrata
	Imp. tasto 2
	Imp. tasto 3
	Blocco OSD	Disattiva / Attiva
	Risparmio energetico	Risparmio energetico Disattiva/Livello1/Livello2
	Informazioni	Input Source:/Risoluzione: / Modalità Immagine: / Stato HDR:
	Ripristinare le impostazioni di fabbrica	Si/No

9. Specifiche tecniche

Modello prodotto -M27F		LC
Dimensioni schermo 27"
Proporzioni 16:9
Angolo di visione		178° (O) / 178° (V)
Pixel pitch 0,3114		(O) x 0,3114 (V) mm
Rapporto di contrasto		1500:1 (tipico)
Colori 16,7 milioni
Risoluzione		1920 x 1080 pixel
Frequenza di aggiornamento massima		144 Hz
Ingresso alimentazione 12,0 V 3,0 A =
Ingresso segnale		HDMI 2.0: 1920 x 1080 @ 144 HzDP 1.4: 1920 x 1080 @ 144 Hz
Dimensioni del prodotto	Senza base	614,3 x 366,8 x 57,2 mm
	Con base	614,3 x 452,6 x 222,9 mm
Angolo di inclinazione 'indietro: 20°		Inclinazione in avanti: 5°; Inclinazione all
Angolo verticale		N/A
Gamma di altezza		N/A
Angolo di rotazione		N/A
Condizioni ambientali	Azione	Temperatura: 0°C~ 40°C (32°F ~ 104°F)Umidità: 0% ~ 90% di umidità relativa (senza condensa)
	Conservazione	Temperatura: -20°~ 60° (-4°F ~ 140°F)Umidità: 0% ~ 90% di umidità relativa (senza condensa)

LCPOWER™

Silent Power Electronics GmbH

Formerweg 8

47877 Willich

Deutschland

www.lc-power.com
