| Tipo di prodotto | Amplificatore-mixer per diffusione sonora 5 zone |
| Marca | Monacor |
| Modello | PA5240 |
| Potenza RMS uscite 100 V (totale) | 240 W RMS (5 × 100 W max, totale non deve superare 240 W) |
| Potenza RMS uscita 8 Ω | 1 × 240 W RMS |
| Potenza di uscita massima | 340 W |
| Numero di zone | 5 zone (attenuatori individuali) |
| Ingressi microfono | 4 ingressi (Mic 1-4), sensibilità 2,5 mV, simmetrici |
| Ingressi linea | 6 ingressi: Linea 2-4 (250 mV), Aux 5-7 (250 mV) |
| Uscite altoparlanti | 5 × 100 V (zone), 1 × 100 V diretta, 1 × 8 Ω diretta |
| Tasso di distorsione | < 1 % |
| Banda passante | 55 – 16000 Hz |
| Rapporto segnale/rumore (Linea) | > 80 dB (A ponderato) |
| Rapporto segnale/rumore (Microfono) | > 70 dB (A ponderato) |
| Regolazioni di tono | Bassi ±10 dB a 100 Hz, Alti ±10 dB a 10 kHz |
| Alimentazione di rete | 230 V / 50 Hz, 750 VA |
| Alimentazione di emergenza | 24 V (--), consumo max 20 A |
| Dimensioni (L × A × P) | 482 × 133 × 352 mm, 3U rack |
| Peso | 16 kg |
| Temperatura di funzionamento | 0 – 40 °C |
| Manutenzione e pulizia | Utilizzare un panno asciutto e morbido, non usare prodotti chimici né acqua |
| Accessori inclusi | Cavo di alimentazione, copertura protettiva per morsetti |
| Ricambi e riparabilità | Riparazione da tecnico specializzato; fusibile sostituibile con uno dello stesso tipo |
Domande frequenti - PA5240 Monacor
Domande degli utenti su PA5240 Monacor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ricevitore in formato PDF gratuitamente! Trova il tuo manuale PA5240 - Monacor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PA5240 del marchio Monacor.

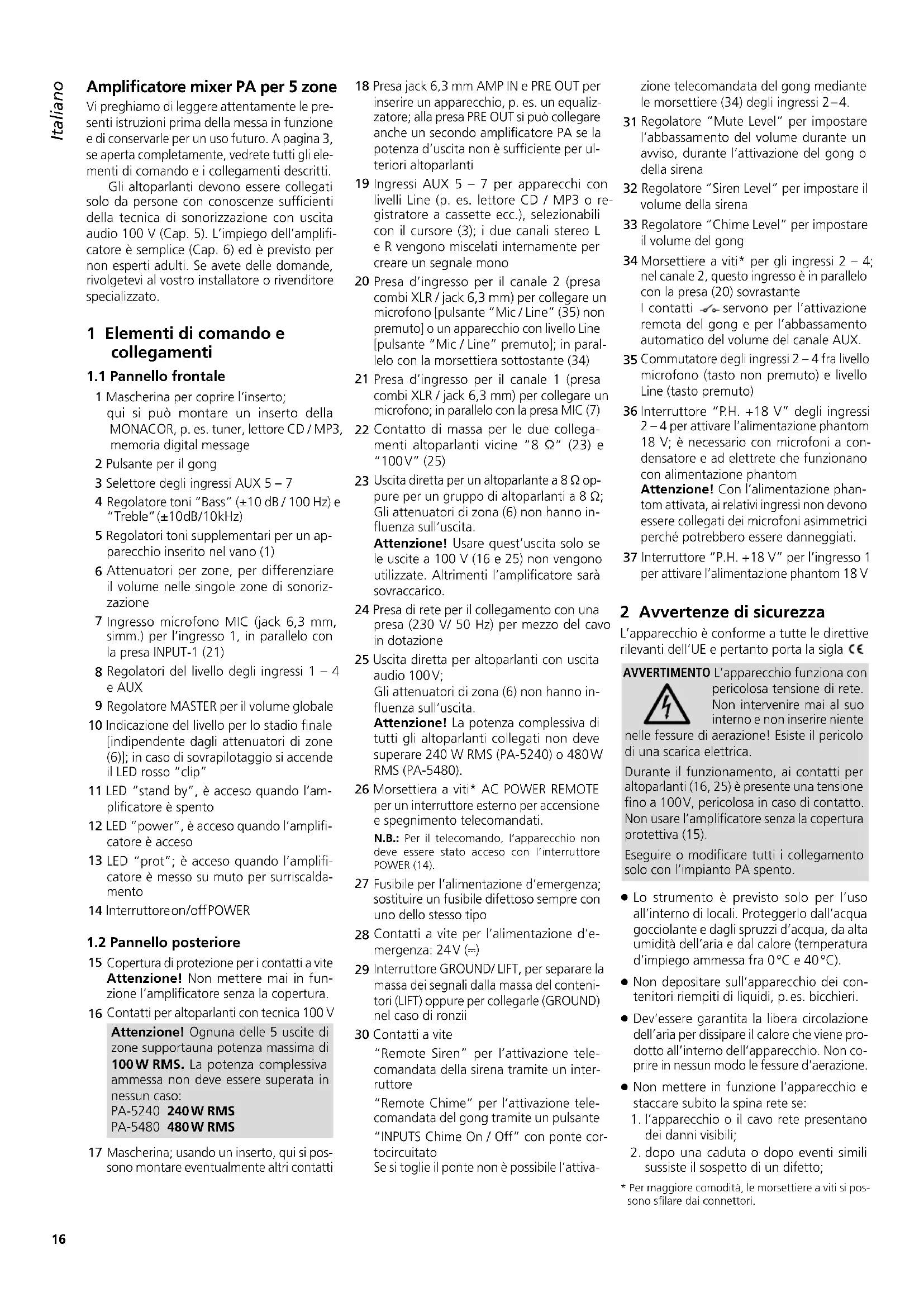

MANUALE UTENTE PA5240 Monacor
Amplificatore mixer PA per 5 zone
Vi preghiamo di leggere attentamente le presenti istruzioni prima della messa in funzione e di conservarle per un uso futuro. A pagina 3, se aperta completamente, vedrete tutti gli elementi di comando e i collegamenti descritti.
Gli altoparlanti devono essere collegati solo da persone con conoscenze sufficienti della tecnica di sonorizzazione con uscita audio 100 V (Cap. 5). L'impiego dell'amplificatore è semplice (Cap. 6) ed è previsto per non esperti adulti. Se avete delle domande, rivolgetevi al vostro installatore o rivenditore specializzato.
1 Elementi di comando e collegamenti
1.1 Pannello frontale
1 Mascherina per coprire l'inserto; qui si può montare un inserto della MONACOR, p. es. tuner, lettore CD / MP3, memoria digital message
2 Pulsante per il gong
3 Selettore degli ingressi AUX 5 – 7
4 Regolatore toni "Bass" (±10 dB / 100 Hz) e "Treble" (±10dB/10kHz)
5 Regolatori toni supplementari per un apparecchio inserito nel vano (1)
6 Attenuatori per zone, per differenziare il volume nelle singole zone di sonorizzazione
7 Ingresso microfono MIC (jack 6,3 mm, simm.) per l'ingresso 1, in parallelo con la presa INPUT-1 (21)
8 Regolatori del livello degli ingressi 1 - 4 e AUX
9 Regolatore MASTER per il volume globale
10 Indicazione del livello per lo stadio finale [indipendente dagli attenuatori di zone (6)]; in caso di sovrapilotaggio si accende il LED rosso "clip"
11 LED "stand by", è acceso quando l'amplificatore è spento
12 LED "power", è acceso quando l'amplificatore è acceso
13 LED "prot"; è acceso quando l'amplificatore è messo su muto per surriscaldamento
14 Interruttore on/off POWER
1.2 Pannello posteriore
15 Copertura di protezione per i contatti a vite Attenzione! Non mettere mai in funzione l'amplificatore senza la copertura.
16 Contatti per altoparlanti con tecnica 100 V
Attenzione! Ognuna delle 5 uscite di zone supportauna potenza massima di 100W RMS. La potenza complessiva ammessa non deve essere superata in nessun caso:
PA-5240 240W RMS
PA-5480 480W RMS
17 Mascherina; usando un inserto, qui si possono montare eventualmente altri contatti
18 Presa jack 6,3 mm AMP IN e PRE OUT per inserire un apparecchio, p. es. un equalizzatore; alla presa PRE OUT si può collegare anche un secondo amplificatore PA se la potenza d'uscita non è sufficiente per ulteriori altoparlanti
19 Ingressi AUX 5 - 7 per apparecchi con livelli Line (p. es. lettore CD / MP3 o registratore a cassette ecc.), selezionabili con il cursore (3); i due canali stereo L e R vengono miscelati internamente per creare un segnale mono
20 Presa d'ingresso per il canale 2 (presa combi XLR / jack 6,3 mm) per collegare un microfono [pulsante "Mic / Line" (35) non premuto] o un apparecchio con livello Line [pulsante "Mic / Line" premuto]; in parallelo con la morsettiera sottostante (34)
21 Presa d'ingresso per il canale 1 (presa combi XLR / jack 6,3 mm) per collegare un microfono; in parallelo con la presa MIC (7)
22 Contatto di massa per le due collegamenti altoparlanti vicine "8 Ω" (23) e "100V" (25)
23 Uscita diretta per un altoparlante a 8 Ω oppure per un gruppo di altoparlanti a 8 Ω; Gli attenuatori di zona (6) non hanno influenza sull'uscita.
Attenzione! Usare quest'uscita solo se le uscite a 100 V (16 e 25) non vengono utilizzate. Altrimenti l'amplificatore sarà sovraccarico.
24 Presa di rete per il collegamento con una presa (230 V/ 50 Hz) per mezzo del cavo in dotazione
25 Uscita diretta per altoparlanti con uscita audio 100V; Gli attenuatori di zona (6) non hanno influenza sull'uscita.
Attenzione! La potenza complessiva di tutti gli altoparlanti collegati non deve superare 240 W RMS (PA-5240) o 480 W RMS (PA-5480).
26 Morsettiera a viti* AC POWER REMOTE per un interruttore esterno per accensione e spegnimento telecomandati.
N.B.: Per il telecomando, l'apparecchio non deve essere stato acceso con l'interruttore POWER (14).
27 Fusibile per l'alimentazione d'emergenza; sostituire un fusibile difettoso sempre con uno dello stesso tipo
28 Contatti a vite per l'alimentazione d'emergenza: 24V (=)
29 Interruttore GROUND/LIFT, per separare la massa dei segnali dalla massa del contenitori (LIFT) oppure per collegarle (GROUND) nel caso di ronzii
30 Contatti a vite
"Remote Siren" per l'attivazione telecomandata della sirena tramite un interruttore
"Remote Chime" per l'attivazione telecomandata del gong tramite un pulsante "INPUTS Chime On / Off" con ponte cortocircuitato
Se si toglie il ponte non è possibile l'attiva-
zione telecomandata del gong mediante le morsettiere (34) degli ingressi 2–4.
31 Regolatore "Mute Level" per impostare l'abbassamento del volume durante un avviso, durante l'attivazione del gong o della sirena
32 Regolatore "Siren Level" per impostare il volume della sirena
33 Regolatore "Chime Level" per impostare il volume del gong
34 Morsettiere a viti* per gli ingressi 2 - 4; nel canale 2, questo ingresso è in parallelo con la presa (20) sovrastante I contatti - servono per l'attivazione remota del gong e per l'abbassamento automatico del volume del canale AUX.
35 Commutatore degli ingressi 2 – 4 fra livello microfono (tasto non premuto) e livello Line (tasto premuto)
36 Interruttore "P.H. +18 V" degli ingressi 2 – 4 per attivare l'alimentazione phantom 18 V; è necessario con microfoni a condensatore e ad elettrete che funzionano con alimentazione phantom
Attenzione! Con l'alimentazione phantom attivata, ai relativi ingressi non devono essere collegati dei microfoni asimmetrici perché potrebbero essere danneggiati.
37 Interruttore "P.H. +18 V" per l'ingresso 1 per attivare l'alimentazione phantom 18 V
2 Avvertenze di sicurezza
L'apparecchio è conforme a tutte le direttive rilevanti dell'UE e pertanto porta la sigla €€
AVVERTIMENTO
L'apparecchio funziona con pericolosa tensione di rete. Non intervenire mai al suo interno e non inserire niente
nelle fessure di aerazione! Esiste il pericolo di una scarica elettrica.
Durante il funzionamento, ai contatti per altoparlanti (16, 25) è presente una tensione fino a 100V, pericolosa in caso di contatto. Non usare l'amplificatore senza la copertura protettiva (15).
Eseguire o modificare tutti i collegamento solo con l'impianto PA spento.
- Lo strumento è previsto solo per l'uso all'interno di locali. Proteggerlo dall'acqua gocciolante e dagli spruzzi d'acqua, da alta umidità dell'aria e dal calore (temperatura d'impiego ammessa fra 0°C e 40°C).
- Non depositare sull'apparecchio dei contenitori riempiti di liquidi, p. es. bicchieri.
- Dev'essere garantita la libera circolazione dell'aria per dissipare il calore che viene prodotto all'interno dell'apparecchio. Non coprire in nessun modo le fessure d'aerazione.
- Non mettere in funzione l'apparecchio e staccare subito la spina rete se:
-
l'apparecchio o il cavo rete presentano dei danni visibili;
-
dopo una caduta o dopo eventi simili sussiste il sospetto di un difetto;
* Per maggiore comodità, le morsettiere a viti si possono sfilare dai connettori.
- l'apparecchio non funziona corretta- mente.
Per la riparazione rivolgersi sempre ad un'officina competente.
- Staccare il cavo rete afferrando la spina, senza tirare il cavo.
- Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso prodotti chimici o acqua.
- Nel caso d'uso improprio, di collegamenti sbagliati, d'impiego scorretto o di riparazione non a regola d'arte non si assume nessuna responsabilità per eventuali danni a persone o a cose.
Se si desidera eliminare l'apparecchio definitivamente, consegnarlo per lo smaltimento ad un'istituzione locale per il riciclaggio.
3 Possibilità d'impiego e accessori
Gli amplificatori PA-5240 e PA-5480 sono previsti specialmente per l'impiego in impianti PA con uscita audio 100 V. Le uscite audio 100 V sono disponibili per un massimo di cinque zone di sonorizzazione il cui volume può essere regolato individualmente. Ai cinque canali d'ingresso, miscelabili fra di loro, si possono collegare microfoni (canali 1 – 4) o apparecchi con livello Line (canali 2 – 5).
Nel vano per l'inserto (1) si può inserire uno dei seguenti inserti della MONACOR:
| PA-1120DMT | memoria digital-message con timer |
| PA-1140RCD tuner/lettoreCD | |
| PA-1200C timer | |
| PA-1200RDS radio | AM/FM |
Il microfono da tavolo PA / PTT, PA-5000PTT della MONACOR, è previsto specialmente per questi amplificatori come accessorio separato e può essere collegato con le morsettiere (34) dei canali 2–4.
4 Collocare l'amplificatore
L'amplificatore è previsto per il montaggio in un rack (482 mm / 19"), ma può essere usato anche su un tavolo. In ogni caso è necessario che l'aria possa circolare liberamente attraverso tutte le fessure di aerazione per garantire un raffreddamento sufficiente dello stadio finale.
4.1 Montaggio in un rack
Per il montaggio in un rack sono richieste tre unità di altezza (= 133 mm). Per evitare che il rack risulti con troppi pesi in alto occorre che l'amplificatore venga sistemato in basso. Per un fissaggio sicuro non basta il pannello frontale. L'apparecchio deve essere sostenuto da guide laterali o da un piano sul quale poggia.
L'aria espulsa lateralmente dall'amplificatore deve poter uscire dal rack. Altrimenti l'amplificatore si può riscaldare troppo con possibili danni anche alle altre apparecchiature. Se il deflusso dell'aria calda non è sufficiente, conviene installare un ventilatore nel rack.
5 Collegare l'amplificatore
Tutti i collegamenti devono essere eseguiti da una persona qualificata ed in ogni caso con l'amplificatore spento!
Numerosi contatti, p. es. per gli altoparlanti, si trovano sotto la copertura protettiva (15). Per eseguire i collegamenti svitare la copertura.
AVVERTIMENTO L'apparecchio non deve essere usato senza la copertura protettiva (15). Du- rante il funzionamento, ai contatti per altoparlanti (16, 25) sono presenti tensioni pericolose fino a 100 V. Dopo aver eseguito i collegamento riavvitare la copertura per proteggere i collegamenti dal contatto accidentale.
5.1 Altoparlanti
1) Collegare ai morsetti ATT ZONE OUTPUTS (16) degli altoparlanti con uscita audio 100 V per le cinque zone di sonorizzazione
Attenzione! In ogni zona di sonorizzazione, la potenza degli altoparlanti 100 V può essere di 100 W RMS max., ma la potenza complessiva per tutti gli altoparlanti non deve essere superata:
240 W RMS (PA-5240) o
480W RMS (PA-5480)
2) oppure collegare ai morsetti COM (22) e 8 Ω (23) un gruppo di altoparlanti con impedenza complessiva non inferiore a 8 Ω. Gli attenuatori di zona (6) non hanno nessun'influenza su quest'uscita.
3) Rispettare sempre la corretta polarità durante i collegamenti. Nel collegamento a 8 Ω, il morsetto COM è il negativo e il morsetto 8 Ω il positivo. Il positivo dei cavi per altoparlanti è sempre quello marcato.
4) Altri altoparlanti 100 V, il cui volume non deve essere ridotto dagli attenuatori di zona (6) possono essere collegati ai morsetti COM (22) e 100 V (25). Anche in questo caso, la potenza complessiva di tutti gli altoparlanti ai morsetti ATT ZONE OUTPUTS non deve essere superata (vedi sopra la nota "Attenzione").
5.2 Microfoni
Si possono collegare quattro microfoni, uno ad ognuno dei canali 1 – 4:
- Per il canale 1 alla presa MIC (7) sul pannello frontale oppure alla presa combi XLR/jack 6,3 mm INPUT-1 (21)
Un segnale nel canale 1 ha la priorità rispetto a tutti gli altri segnali; cioè il volume degli altri segnali viene abbassato se si parla nel microfono del canale 1. - Per il canale 2 alla presa combi XLR / jack 6,3 mm INPUT-2 (20) oppure alla morsettiera sottostante (34)*
- Per il canale 3 alla morsettiera INPUT-3 (34)*
- Per il canale 4 alla morsettiera INPUT-4 (34)*
*N.B.: Premendo il tasto voce del microfono PA-5000PTT, il volume del canale AUX viene automaticamente abbassato.
Per maggiore comodità, le morsettiere (34) si possono sfilare dai loro connettori, e dopo il collegamento possono essere rimontate.
1) Collegare i microfoni con i relativi contatti.
Collegare i microfoni PA-5000PTT con i morsetti a vite (34) affinché il gong possa essere attivato da questi microfoni e il volume del canale AUX possa essere abbassato.
2) Nei canali 2 – 4, il tasto "Mic / Line" (35) non deve essere premuto quando si collega un microfono; altrimenti l'ingresso non è impostato sulla sensibilità del microfono.
3) Utilizzando un microfono con alimentazione phantom, premere il relativo tasto "P.H. +18 V" (36, 37). In questo caso, il microfono viene alimentato a 18 V dall'amplificatore.
Attenzione! Se è stata attivata l'alimentazione phantom, ai relativi ingressi non devono essere collegati dei microfoni asimmetrici perché potrebbero essere danneggiati.
5.3 Apparecchi con uscita Line
Si possono collegare sei apparecchi con uscita Line (p. es. lettore CD / MP3, tuner, piastra di registrazione), un apparecchio a ciascuno dei canali 2 – 4 e tre apparecchi al canale AUX.
1) Collegare gli apparecchi con i relativi contatti:
- presa combi XLR/6,3 mm INPUT-2 (20)
- morsettiere a vite INPUT-2 a INPUT-4 (34)
– prese RCA AUX INPUTS (19)
Se alla presa combi XLR / jack 6,3 mm (20) si collega un apparecchio stereo si deve usare un adattatore stereo /mono (per esempio SMC-1 di MONACOR) e un cavo adattatore (p.es. MCA-300 di MONACOR), altrimenti i segnali del centro stereo si cancellano a vicenda.
2) Nei canali 2 – 4, collegando un apparecchio con uscita Line, premere il relativo tasto "Mic/Line" (35) per portare l'ingresso sul livello Line. Il relativo tasto "P.H. +18 V" (36) non deve essere premuto per assicurare che l'alimentazione phantom sia spenta.
3) Per il canale AUX scegliere l'apparecchio da ascoltare con il selettore "5 6 7" (3).
5.4 Inserire un equalizzatore o un altro apparecchio
Per modificare il suono è possibile p. es. inserire un equalizzatore attraverso le prese INSERTS (18).
1) Collegare l'ingresso dell'apparecchio con la presa PRE OUT.
2) Collegare l'uscita dell'apparecchio con la presa AMP IN.
Nota: Nell'amplificatore, il segnale viene interrotto se è collegata solo la presa AMP IN oppure se l'apparecchio inserito non è acceso, è difettoso o non è collegato correttamente. In questo caso, gli altoparlanti collegati rimangono muti.
5.5 Amplificatore supplementare
Se sono richiesti più altoparlanti di quanti siano ammessi per l'amplificatore, è necessario un ulteriore amplificatore. Collegare l'amplificatore supplementare con la presa PRE OUT fra i contatti INSERTS (18). Il segnale per l'amplificatore supplementare non viene influenzato dall'attenuatore di zone (6).
5.6 Interruttori per gong e sirena
Per l'attivazione telecomandata del gong collegare un pulsante con i contatti "Remote Chime" (30). Per poter usare la sirena, collegare un interruttore con i contatti "Remote Siren" (30). Per rendere possibile l'attivazione da più punti, vari pulsanti o interruttori possono essere collegati in parallelo.
5.7 Interruttore per l'accensione / lo spegnimento telecomandato
L'amplificatore permette l'accensione e lo spegnimento telecomandato per mezzo di un interruttore separato. In questo caso collegare un interruttore on / off con la morsettiera AC POWER REMOTE (26). Per l'accensione / lo spegnimento telecomandato, l'amplificatore non deve essere stato acceso con l'interruttore POWER (14).
5.8 Alimentazione e alimentazione di emergenza
1) Se l'amplificatore deve funzionare anche in caso di caduta della rete occorre collegare ai morsetti DC POWER 24 V= (28) un gruppo di continuità 24 V (p. es. PA-24ESP della MONACOR). Con una lunghezza del cavo fino a 4 m, la sezione necessaria è di 5 mm ^2 .
N.B.: Se ai contatti DC POWER 24 V= è presente la tensione di 24 V proveniente dal gruppo di continuità, l'amplificatore non può essere spento con l'interruttore POWER (14). In caso di caduta di rete e se è spento, l'amplificatore passa automaticamente all'alimentazione d'emergenza.
2) Alla fine inserire il cavo rete in dotazione nella presa (24) e quindi in una presa di rete (230 V/50 Hz).
3) Anche se l'amplificatore è spento consuma una piccola quantità di corrente. Per cui conviene staccare la spina dalla presa e scollegare eventualmente il gruppo di continuità se l'amplificatore non viene utilizzato per un certo tempo.
6 Funzionamento
Se l'amplificatore è spento e collegato con la tensione di alimentazione, è accesa la spia "stand by" (11).
1) Prima della prima accensione portare in posizione zero i cinque regolatori degli ingressi INPUT-1 a INPUT-4 e AUX (8) nonché il regolatore MASTER (9).
2) Accendere l'amplificatore con l'interruttore POWER (14) oppure con un interruttore collegato con la morsettiera AC POWER REMOTE (26). Si spegne la spia "stand by" e si accende la spia "power" (12).
6.1 Impostare il volume
1) Girare il regolatore INPUT (8) del segnale che deve essere il più forte da ascoltare in posizione 7 (p. es. INPUT-1 per avvisi di emergenza nel canale 1 con la massima priorità).
2) Portare l'attenuatore ZONE ATTENUATORS (6) della zona da sonorizzare di più in posizione 5.
3) Effettuare un avviso con il relativo microfono e impostare il volume massimo desiderato con il regolatore MASTER (9). Il LED "clip" dell'indicazione di livello (10) non deve accendersi. Altrimenti l'amplificatore sarebbe sovrapilotato e si avrebbero delle distorsioni. Abbassare allora il regolatore MASTER.
Se il volume desiderato non viene raggiunto e il LED "clip" non si accende, aprire di più il relativo regolatore INPUT.
4) Quindi, durante un avviso, impostare il volume anche delle altre zone servendosi degli attenuatori (6).
5) Impostare il volume di altri microfoni e sorgenti di segnali con i relativi regolatori (8). Portare sempre sullo zero i regolatori dei canali non utilizzati.
6) Per scegliere un apparecchio collegato con le prese AUX INPUTS (19) azionare il selettore "5 6 7" (3). Prima però girare il regolatore AUX sullo zero per escludere i rumori di commutazione.
7) Impostare il toni con i due regolatori "Bass" e "Treble" (4). Impostare il suono per l'inserto nel vano (1) con i regolatori PACK (5).
8) Se per un certo tempo, determinate zone non devono essere sonorizzate, portare i relativi attenuatori (6) in posizione "off".
6.2 Riduzione automatico del volume
- Un segnale nel canale 1 ha la priorità rispetto a tutti gli altri segnali, il ché vuol dire che il volume di tutti gli altri segnali viene ridotto automaticamente se si parla nel microfono del canale 1.
- Premendo il tasto voce dei microfoni PA-5000PTT, il volume del canale AUX viene automaticamente abbassato.
- Anche se si attiva la sirena o il gong, i segnali dei canali d'ingresso vengono abbassati.
La dimensione dell'abbassamento del volume può essere impostata con il regolatore "Mute Level" (31) fra -25 dB e -35 dB.
6.3 Gong
Prima di un avviso, si può per esempio attivare il gong con il tasto CHIME (2), con un pulsante collegato ai morsetti "Remote Chime" (30) e con il tasto "voce" di un microfono PA / PTT. Impostare il volume del gong con un cacciavite sul regolatore "Chime Level" (33).
Se non è desiderata l'attivazione del gong dai microfoni PTT collegati agli ingressi 2 – 4 (34), togliere i ponticelli dai morsetti "INPUTS Chime On / Off" (30).
6.3.1 Cambiare fra gong a 2 toni e gong a 4 toni
Con un jumper nell'amplificatore si può scegliere fra gong a 2 e a 4 toni.
AVVERTIMENTO La modifica del gong deve essere fatta solo da personale qualificato. A tale scopo occorre aprire l'ampli-
ficatore. Perciò bisogna assolutamente staccare prima la spina dalla presa di rete, altrimenti esiste il pericolo di una scossa elettrica!
1) Se è collegato un gruppo di continuità, staccarlo dai contatti DC POWER (28) per mettere l'amplificatore in ogni modo fuori servizio.
2) Svitare il coperchio dell'amplificatore.
3) Con il jumper MS 1 sulla scheda a sinistra sul retro dell'amplificatore s'imposta: posizione "2T" = gong a 2 toni posizione "4TONE" = gong a 4 toni
4) Avvitare di nuovo il coperchio.
La sirena può essere attivata mediante un interruttore collegato ai morsetti "Remote Siren" (30). Il volume viene impostato con un cacciavite sul regolatore "Siren Level" (32).
6.5 InterruttoreGROUND/LIFT
Se durante l'installazione di tutti gli apparecchi si è creato un anello di terra (p. es. dal contenitore dell'amplificatore al contenitore di un altro apparecchio passando attraverso il rack), si sente un ronzio (specialmente con la musica a basso volume). Questo anello di terra può essere interrotto con l'interruttore GROUND/LIFT (29) sul retro dell'apparecchio. Per fare ciò portare l'interruttore in posizione LIFT. Il ronzio dovrebbe cessare.
D'altra parte, l'amplificatore non è schermato contro interferenze elettriche se il contenitore non è collegato con la terra. In questo caso mettere l'interruttore in posizione GROUND. Nel dubbio trovare in modo empirico l'impostazione ottimale fra le due posizioni.
7 Circuito di protezione
L'amplificatore è equipaggiato con un circuito di protezione contro il sovraccarico, il surriscaldamento e i cortocircuiti alle uscite per altoparlanti. Lo stadio finale viene raffreddato con un ventilatore i cui giri dipendono dalla temperatura dello stadio finale. Se nonostante ciò, la temperatura dovesse alzarsi troppo, l'amplificatore viene messo su muto e si accende il LED rosso "prot" (13). In questo caso girare il regolatore MASTER (9) sullo zero ed aspettare che il LED "prot" si spenga e poi spegnere l'amplificatore. Eliminare la causa del guasto, p. es.:
- in caso di sovraccarico collegare meno altoparlanti e, se possibile, ridurre la potenza degli altoparlanti. Eventualmente utilizzare un secondo amplificatore (vedi capitolo 5.5);
- in caso di surriscaldamento provvedere ad una migliore circolazione dell'aria;
- in caso di cortocircuito ad un'uscita per altoparlanti localizzare tale punto ed eliminarlo.
| Dati tecnici PA-5240 PA-5480 | ||
| Potenza efficaceUscite audio 100 V*Uscita 8Ω*Potenza d'uscita max. | 5 × 100 W, ma complessivamente non più di 240 W1 × 240 W340W | 5 × 100 W, ma complessivamente non più di 480 W1 × 480 W680W |
| Fattore di distorsione < 1 % | ||
| IngressiMic 1–4Line 2–4Aux 5–7Amp InInserto d'estensione | 2,5 mV, 2 kΩ, simmetrico250 mV, 200 kΩ, simmetrico250 mV, 5 kΩ, asimmetrico775 mV, 10 kΩ, asimmetrico250 mV, 10 kΩ, asimmetrico | |
| UsciteAltoparlanti*ZoneUscite direttePre Out | 5 × 100 V1 × 100 V, 1 × 8 Ω775 mV/100Ω, asimmetrico | |
| Campo di frequenze 55–16000 Hz | ||
| Rapporto S/RLineMic | >80 dB (valutato A)>70 dB (valutato A) | |
| Regolazione toniBassTreble | ±10 dB con 100 Hz±10 dB con 10 kHz | |
| Temperatura d'esercizio | 0–40°C | |
| AlimentazioneTensione reteAssorbimento potenzaAlimentazione d'emergenzaAssorbimento cc | 230 V/50 Hz750 VA24 V (--)20 A max. | 230 V/50 Hz1500 VA24 V (--)40 A max. |
| Dimensioni (l × h × p) | 482 × 133 × 352 mm, 3 unità di altezza | 482 × 133 × 352 mm, 3 unità di altezza |
| Peso | 16 kg | 17 kg |
| *Usare o le uscite 100 V o l'uscita 8 Ω! | ||
Schema di connessione vedi a pagina 29
