| Produkttyp | 5-Zonen-PA-Verstärker-Mischer |
| Marke | Monacor |
| Modell | PA5240 |
| RMS-Leistung 100-V-Ausgänge (gesamt) | 240 W RMS (5 × 100 W max, Gesamtlast 240 W nicht überschreiten) |
| RMS-Leistung Ausgang 8 Ω | 1 × 240 W RMS |
| Maximale Ausgangsleistung | 340 W |
| Anzahl Zonen | 5 Zonen (individuelle Abschwächer) |
| Mikrofoneingänge | 4 Eingänge (Mic 1-4), Empfindlichkeit 2,5 mV, symmetrisch |
| Line-Eingänge | 6 Eingänge: Line 2-4 (250 mV), Aux 5-7 (250 mV) |
| Lautsprecherausgänge | 5 × 100 V (Zonen), 1 × 100 V direkt, 1 × 8 Ω direkt |
| Klirrfaktor | < 1 % |
| Frequenzgang | 55 – 16000 Hz |
| Signal-Rauschabstand (Line) | > 80 dB (A-bewertet) |
| Signal-Rauschabstand (Mikro) | > 70 dB (A-bewertet) |
| Klangregelung | Bass ±10 dB bei 100 Hz, Treble ±10 dB bei 10 kHz |
| Netzspannung | 230 V / 50 Hz, 750 VA |
| Notstromversorgung | 24 V (--), maximale Stromaufnahme 20 A |
| Abmessungen (B × H × T) | 482 × 133 × 352 mm, 3U Rack |
| Gewicht | 16 kg |
| Betriebstemperatur | 0 – 40 °C |
| Wartung und Reinigung | Mit einem trockenen, weichen Tuch reinigen, keine Chemikalien oder Wasser verwenden |
| Im Lieferumfang enthaltenes Zubehör | Netzkabel, Schutzabdeckung für Anschlüsse |
| Ersatzteile und Reparierbarkeit | Reparatur durch Fachpersonal; Sicherung durch gleichwertige ersetzen |
Häufig gestellte Fragen - PA5240 Monacor
Benutzerfragen zu PA5240 Monacor
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Empfänger kostenlos im PDF-Format! Finden Sie Ihr Handbuch PA5240 - Monacor und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PA5240 von der Marke Monacor.
BEDIENUNGSANLEITUNG PA5240 Monacor
ELA-Mischverstärker für 5 Zonen PA Mixing Amplifier for 5 Zones
Bestell-Nr. • Order No. 24.3140
PA-5480
Bestell-Nr. • Order No. 24.3150
CE
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
MODE D'EMPLOI
ISTRUZIONI PER L'USO
GEBRUIKSAANWIJZING

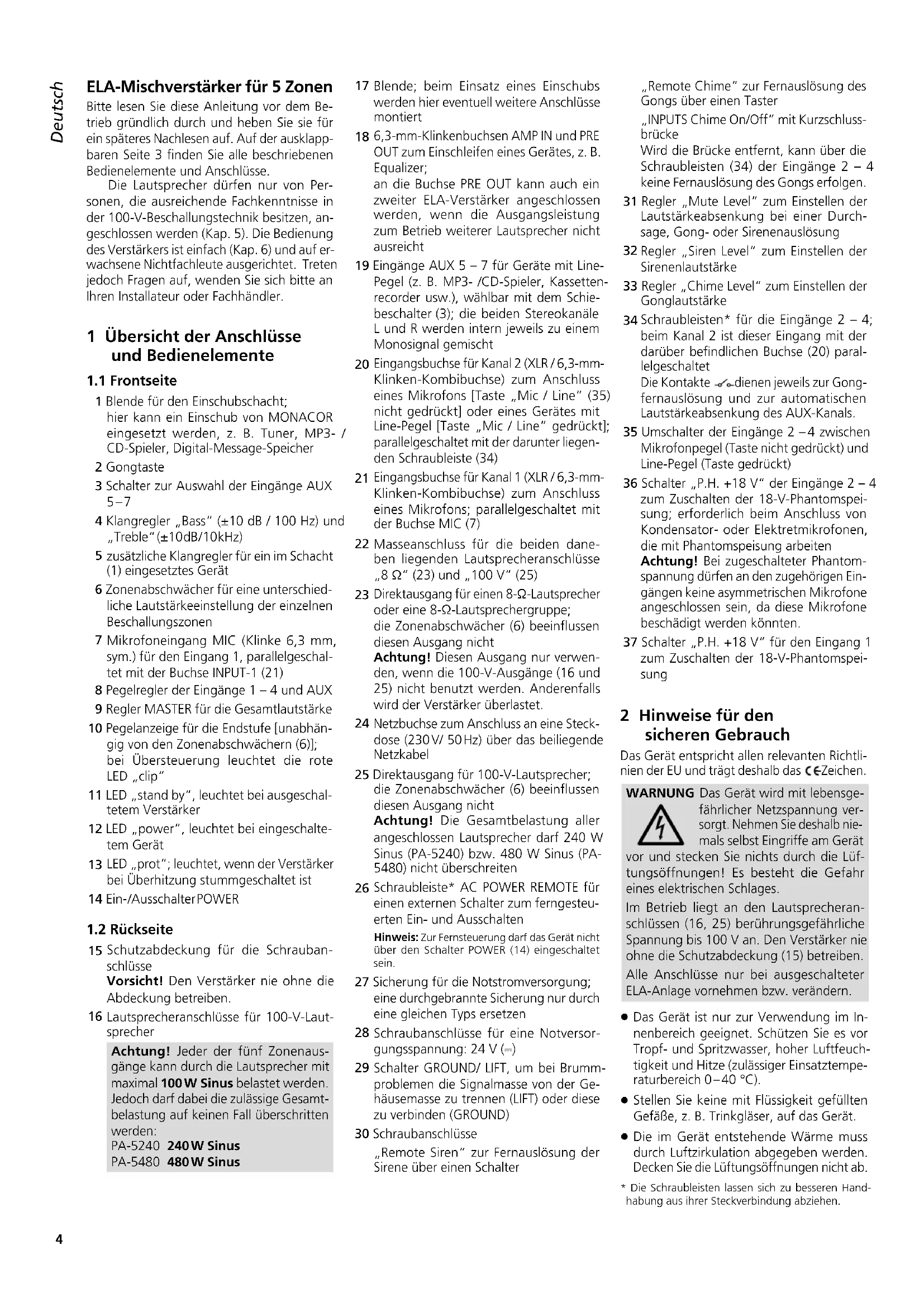

ELA-Mischverstärker für 5 Zonen
Bitte lesen Sie diese Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf. Auf der ausklappbaren Seite 3 finden Sie alle beschriebenen Bedienelemente und Anschlüsse.
Die Lautsprecher dürfen nur von Personen, die ausreichende Fachkenntnisse in der 100-V-Beschallungstechnik besitzen, angeschlossen werden (Kap. 5). Die Bedienung des Verstärkers ist einfach (Kap. 6) und auf erwachsene Nichtfachleute ausgerichtet. Treten jedoch Fragen auf, wenden Sie sich bitte an Ihren Installateur oder Fachhändler.
1 Übersicht der Anschlüsse und Bedienelemente

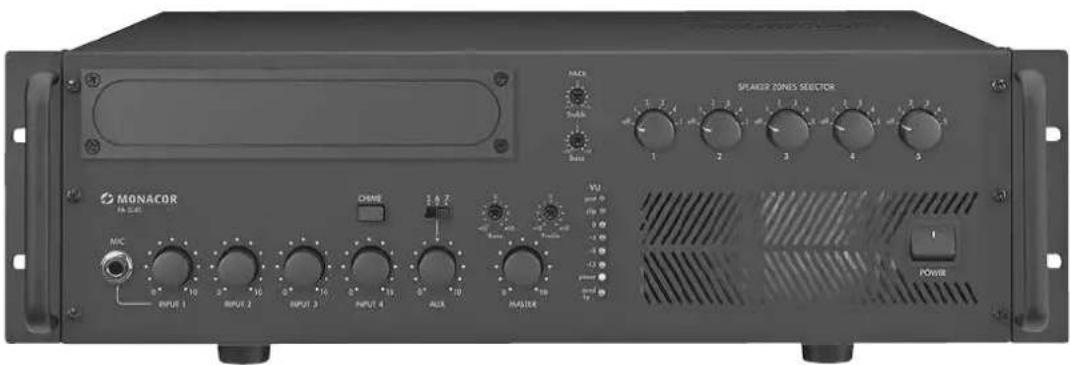

1.1 Frontseite
1 Blende für den Einschubschacht; hier kann ein Einschub von MONACOR eingesetzt werden, z. B. Tuner, MP3-/CD-Spieler, Digital-Message-Speicher
2 Gongtaste
3 Schalter zur Auswahl der Eingänge AUX 5–7
4 Klangregler „Bass“ (±10 dB / 100 Hz) und „Treble“ (±10dB/10kHz)
5 zusätzliche Klangregler für ein im Schacht (1) eingesetztes Gerät
6 Zonenabschwächer für eine unterschiedliche Lautstärkeeinstellung der einzelnen Beschallungszonen
7 Mikrofoneingang MIC (Klinke 6,3 mm, sym.) für den Eingang 1, parallelgeschaltet mit der Buchse INPUT-1 (21)
8 Pegelregler der Eingänge 1 – 4 und AUX
9 Regler MASTER für die Gesamtlautstärke
10 Pegelanzeige für die Endstufe [unabhängig von den Zonenabschwächern (6)]; bei Übersteuerung leuchtet die rote LED „clip“
11 LED „stand by“, leuchtet bei ausgeschaltetem Verstärker
12 LED „power“, leuchtet bei eingeschaltetem Gerät
13 LED „prot“; leuchtet, wenn der Verstärker bei Überhitzung stummgeschaltet ist
14 Ein-/AusschalterPOWER
1.2 Rückseite
15 Schutzabdeckung für die Schraubanschlüsse
Vorsicht! Den Verstärker nie ohne die Abdeckung betreiben.
16 Lautsprecheranschlüsse für 100-V-Lautsprecher
Achtung! Jeder der fünf Zonenausgänge kann durch die Lautsprecher mit maximal 100W Sinus belastet werden. Jedoch darf dabei die zulässige Gesamtbelastung auf keinen Fall überschritten werden:
PA-5240 240W Sinus
PA-5480 480W Sinus
17 Blende; beim Einsatz eines Einschubs werden hier eventuell weitere Anschlüsse montiert
18 6,3-mm-Klinkenbuchsen AMP IN und PRE OUT zum Einschleifen eines Gerätes, z. B. Equalizer; an die Buchse PRE OUT kann auch ein zweiter ELA-Verstärker angeschlossen werden, wenn die Ausgangsleistung zum Betrieb weiterer Lautsprecher nicht ausreicht
19 Eingänge AUX 5 – 7 für Geräte mit Line-Pegel (z. B. MP3-/CD-Spieler, Kassetten-recorder usw.), wählbar mit dem Schiebeschalter (3); die beiden Stereokanäle L und R werden intern jeweils zu einem Monosignal gemischt
20 Eingangsbuchse für Kanal 2 (XLR / 6,3-mm-Klinken-Kombibuchse) zum Anschluss eines Mikrofons [Taste „Mic / Line“ (35) nicht gedrückt] oder eines Gerätes mit Line-Pegel [Taste „Mic / Line“ gedrückt]; parallelgeschaltet mit der darunter liegenden Schraubleiste (34)
21 Eingangsbuchse für Kanal 1 (XLR/6,3-mm-Klinken-Kombibuchse) zum Anschluss eines Mikrofons; parallelgeschaltet mit der Buchse MIC (7)
22 Masseanschluss für die beiden daneben liegenden Lautsprecheranschlüsse „8 Ω“ (23) und „100 V“ (25)
23 Direktausgang für einen 8-Ω-Lautsprecher oder eine 8-Ω-Lautsprechergruppe; die Zonenabschwächer (6) beeinflussen diesen Ausgang nicht
Achtung! Diesen Ausgang nur verwenden, wenn die 100-V-Ausgänge (16 und 25) nicht benutzt werden. Anderenfalls wird der Verstärker überlastet.
24 Netzbuchse zum Anschluss an eine Steck-dose (230V/ 50Hz) über das beiliegende Netzkabel
25 Direktausgang für 100-V-Lautsprecher; die Zonenabschwächer (6) beeinflussen diesen Ausgang nicht
Achtung! Die Gesamtbelastung aller angeschlossen Lautsprecher darf 240 W Sinus (PA-5240) bzw. 480 W Sinus (PA-5480) nicht überschreiten
26 Schraubleiste* AC POWER REMOTE für einen externen Schalter zum ferngesteuerten Ein- und Ausschalten
Hinweis: Zur Fernsteuerung darf das Gerät nicht über den Schalter POWER (14) eingeschaltet sein.
27 Sicherung für die Notstromversorgung; eine durchgebrannte Sicherung nur durch eine gleichen Typs ersetzen
28 Schraubanschlüsse für eine Notversorgungsspannung: 24 V (−)
29 Schalter GROUND/ LIFT, um bei Brummproblemen die Signalmasse von der Gehäusemasse zu trennen (LIFT) oder diese zu verbinden (GROUND)
30 Schraubanschlüsse „Remote Siren“ zur Fernauslösung der Sirene über einen Schalter
„Remote Chime“ zur Fernauslösung des Gongs über einen Taster
„INPUTS Chime On/Off“ mit Kurzschlussbrücke
Wird die Brücke entfernt, kann über die Schraubleisten (34) der Eingänge 2 – 4 keine Fernauslösung des Gongs erfolgen.
31 Regler „Mute Level“ zum Einstellen der Lautstärkeabsenkung bei einer Durchsage, Gong- oder Sirenenauslösung
32 Regler „Siren Level“ zum Einstellen der Sirenenlautstärke
33 Regler „Chime Level“ zum Einstellen der Gonglautstärke
34 Schraubleisten* für die Eingänge 2 – 4; beim Kanal 2 ist dieser Eingang mit der darüber befindlichen Buchse (20) parallelgeschaltet
Die Kontakte -dienen jeweils zur Gongfernauflösung und zur automatischen Lautstärkeabsenkung des AUX-Kanals.
35 Umschalter der Eingänge 2 –4 zwischen Mikrofonpegel (Taste nicht gedrückt) und Line-Pegel (Taste gedrückt)
36 Schalter „P.H. +18 V“ der Eingänge 2 – 4 zum Zuschalten der 18-V-Phantomspeisung; erforderlich beim Anschluss von Kondensator- oder Elektretmikrofonen, die mit Phantomspeisung arbeiten
Achtung! Bei zugeschalteter Phantomspannung dürfen an den zugehörigen Eingängen keine asymmetrischen Mikrofone angeschlossen sein, da diese Mikrofone beschädigt werden könnten.
37 Schalter „P.H. +18 V“ für den Eingang 1 zum Zuschalten der 18-V-Phantomspeisung
2 Hinweise für den sicheren Gebrauch
Das Gerät entspricht allen relevanten Richtlinien der EU und trägt deshalb das €Zeichen.
WARNUNG
Das Gerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe am Gerät
vor und stecken Sie nichts durch die Lüftungsöffnungen! Es besteht die Gefahr eines elektrischen Schlages.
Im Betrieb liegt an den Lautsprecheranschlüssen (16, 25) berührungsgefährliche Spannung bis 100 V an. Den Verstärker nie ohne die Schutzabdeckung (15) betreiben.
Alle Anschlüsse nur bei ausgeschalteter ELA-Anlage vornehmen bzw. verändern.
- Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0–40 °C).
- Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf das Gerät.
- Die im Gerät entstehende Wärme muss durch Luftzirkulation abgegeben werden. Decken Sie die Lüftungsöffnungen nicht ab.
* Die Schraubleisten lassen sich zu besseren Handhabung aus ihrer Steckverbindung abziehen.
- Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort den Netzstecker aus der Steckdose:
- wenn sichtbare Schäden am Gerät oder an der Netzkabel vorhanden sind,
- wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
- wenn Funktionsstörungen auftreten. Lassen Sie das Gerät in jedem Fall in einer Fachwerkstatt reparieren.
- Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
- Verwenden Sie zum Reinigen nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
- Wird das Gerät zweckentfremdet, falsch angeschlossen bzw. bedient oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.
Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.
3 Einsatzmöglichkeiten und Zubehör
Die Verstärker PA-5240 und PA-5480 sind speziell für den Einsatz in 100-V-ELA-Anlagen konzipiert. Es stehen 100-V-Ausgänge für bis zu fünf Beschallungszonen zur Verfügung, deren Lautstärke sich individuell einstellen lässt. An die fünf miteinander mischbaren Eingangskanäle können Mikrofone (Kanäle 1 – 4) oder Geräte mit Line-Pegel (Kanäle 2 – 5) angeschlossen werden.
In den Erweiterungsschacht (1) lässt sich eines der folgenden Einschübe von MONACOR einsetzen:
| PA-1120DMT | Digital-Message-Speicher mit Schaltuhr |
| PA-1140RCD Radio/CD-Spieler | |
| PA-1200C Schaltuhr | |
| PA-1200RDS AM/FM-Radio | |
Das ELA-PTT-Tischmikrofon PA-5000PTT von MONACOR ist speziell für diese Verstärker als separates Zubehör konzipiert und lässt sich an die Schraubleisten (34) der Kanäle 2 – 4 anschließen.
4 Aufstellen des Verstärkers
Der Verstärker ist für den Einschub in ein Rack (482 mm / 19") vorgesehen, kann aber auch als Tischgerät verwendet werden. In jedem Fall muss Luft ungehindert durch alle Lüftungsöffnungen strömen können, damit eine ausreichende Kühlung der Endstufe gewährleistet ist.
4.1 Rackeinbau
Für die Rackmontage werden 3 HE (3 Höheneinheiten = 133 mm) benötigt. Damit das Rack nicht kopflastig wird, muss der Verstärker im unteren Bereich des Racks eingeschoben werden. Für eine sichere Befestigung reicht die Frontplatte allein nicht aus. Zusätzlich müssen Seitenschienen oder eine Bodenplatte das Gerät halten.
Die vom Verstärker seitlich ausgeblasene, erhitzte Luft muss aus dem Rack austreten können. Anderenfalls kommt es im Rack zu einem Hitzestau, wodurch nicht nur der Verstärker, sondern auch andere Geräte im Rack beschädigt werden können. Bei unzureichendem Wärmeabfluss in das Rack eine Lüftereinheit einsetzen.
5 Verstärker anschließen
Alle Anschlüsse sollten nur durch eine qualifizierte Fachkraft und unbedingt bei ausgeschaltetem Verstärker vorgenommen werden!
Zahlreiche Anschlüsse, z. B. die für die Lautsprecher, befinden sich unter der Schutzabdeckung (15). Zum Anschließen die Abdeckung abschrauben.
WARNUNG
Der Verstärker darf nicht ohne die Schutzabdeckung (15) betrieben werden. Im Betrieb liegen an den Lautsprecher-
anschlüssen (16, 25) gefährliche Spannungen bis 100 V an. Nach dem Anschließen die Ab deckung wieder festschrauben, damit die Kontakte vor Berührung geschützt sind.
5.1 Lautsprecher
1) Entweder 100-V-Lautsprecher für die fünf Beschallungszonen an die Klemmen ATT ZONE OUTPUTS (16) anschließen.
Achtung! In jeder Beschallungszone darf die Belastung durch die 100-V-Lautsprecher max. 100 W Sinus betragen, jedoch darf die zulässige Gesamtbelastung aller Lautsprecher nicht überschritten werden:
240W Sinus (PA-5240) bzw. 480W Sinus (PA-5480)
2) oder eine Lautsprechergruppe mit einer Gesamtimpedanz von mindestens 8 Ω an die Klemmen COM (22) und 8 Ω (23) anschließen. Die Zonenabschwächer (6) beeinflussen diesen Ausgang nicht.
3) Beim Anschluss immer auf die richtige Polarität achten. Bei dem 8-Ω-Anschluss ist die Klemme COM der Minuspol und die Klemme 8 Ω der Pluspol. Der Plusanschluss der Lautsprecherkabel ist immer besonders gekennzeichnet.
4) Zusätzliche 100-V-Lautsprecher, deren Lautstärke nicht durch die Zonenabschwächer (6) verringert werden soll, können an die Klemmen COM (22) und 100 V (25) angeschlossen werden. Jedoch darf dabei die Gesamtbelastung dieser Lautsprecher und der Lautsprecher an den Klemmen ATT ZONE OUTPUTS nicht überschritten werden (siehe oben Hinweis „Achtung“).
5.2 Mikrofone
Es können vier Mikrofone angeschlossen werden, je ein Mikrofon an die Kanäle 1 – 4:
- Im Kanal 1 an die Buchse MIC (7) auf der Frontseite oder an die XLR / 6,3-mm-Klinken-Kombibuchse INPUT-1 (21) Ein Signal im Kanal 1 hat Priorität vor allen anderen Signalen, d. h. die anderen Signale werden in der Lautstärke automatisch abgesenkt, wenn in das Mikrofon des Kanals 1 gesprochen wird.
- Im Kanal 2 an die XLR / 6,3-mm-Klinken-Kombibuchse INPUT-2 (20) oder an die darunter liegenden Schraubleiste (34)*
- Im Kanal 3 an die Schraubleiste INPUT-3 (34)*
- Im Kanal 4 an die Schraubleiste INPUT-4 (34)*
*Hinweis: Bei dem Mikrofon PA-5000PTT wird beim Drücken der Sprechtaste die Lautstärke des AUX-Kanals automatisch abgesenkt.
Die Schraubleisten (34) lassen sich zur besseren Handhabung aus ihrer Steckverbindung vom Gerät abziehen und nach dem Anschluss anschließend wieder aufstecken.
1) Die Mikrofone mit den entsprechenden Anschlüssen verbinden.
Die Mikrofone PA-5000PTT an die Schraubleisten (34) anschließen, damit der Gong von diesen Mikrofonen ausgelöst und die Lautstärke des AUX-Kanals abgesenkt werden kann.
2) In den Kanälen 2 – 4 darf die Taste „Mic / Line“ (35) beim Anschluss eines Mikrofons nicht gedrückt sein, damit der Eingang auf Mikrofonempfindlichkeit geschaltet ist.
3) Bei Verwendung eines phantomgespeisten Mikrofons die zugehörige Taste „P.H. +18 V“ (36, 37) drücken. Das Mikrofon wird dann vom Verstärker mit 18 V versorgt.
Achtung! Bei zugeschalteter Phantomspannung dürfen an den zugehörigen Eingängen keine asymmetrischen Mikrofone angeschlossen sein, da diese Mikrofone beschädigt werden könnten.
5.3 Geräte mit Line-Ausgang
Es können sechs Geräte mit Line-Ausgang (z. B. MP3-/CD-Spieler, Tuner, Kassetten-Deck) angeschlossen werden, je ein Gerät an die Kanäle 2 – 4 und drei Geräte an den AUX-Kanal.
1) Die Geräte mit den entsprechenden An- schlüssen verbinden:
- XLR/6,3-mm-Klinken-Kombibuchse INPUT-2 (20)
- Schraubleisten INPUT-2 bis INPUT-4 (34)
- Cinch-Buchsen AUX INPUTS (19)
Beim Anschluss eines Stereo-Gerätes an die XLR/6,3-mm-Klinken-Kombibuchse (20) einen Stereo-Mono-Adapter (z. B. SMC-1 von MONACOR) und ein Adapterkabel (z. B. MCA-300 von MONACOR) verwenden, sonst löschen sich die Signale der Stereomitte gegenseitig aus.
2) In den Kanälen 2 – 4 beim Anschluss eines Gerätes mit Line-Ausgang die zugehörige Taste „Mic / Line“ (35) drücken, damit der Eingang auf Line-Pegel geschaltet ist. Die zugehörige Taste „P.H. +18 V“ (36) darf nicht gedrückt sein, damit die Phantom-speisung ausgeschaltet ist.
3) Für den AUX-Kanal mit dem Umschalter „5 6 7“ (3) das Gerät auswählen, das gehört werden soll.
5.4 Equalizer oder anderes Gerät einschleifen
Zur externen Klangbeeinflussung lässt sich z. B. ein Equalizer über die Buchsen INSERTS (18) einschleifen.
1) Den Eingang des Gerätes an die Buchse PRE OUT anschließen.
2) Den Ausgang des Gerätes mit der Buchse AMP IN verbinden.
Hinweis: Im Verstärker entsteht eine Signalunterbrechung, wenn nur die Buchse AMP IN angeschlossen ist oder das eingeschleifte Gerät nicht eingeschaltet, defekt oder nicht richtig angeschlossen ist. Die angeschlossenen Lautsprecher bleiben dann stumm.
5.5 Zusätzlicher Verstärker
Werden mehr Lautsprecher benötigt, als für den Verstärker zulässig sind, ist ein weiterer Verstärker erforderlich. Den Eingang des zusätzlichen Verstärkers mit der Buchse PRE OUT im Anschlussfeld INSERTS (18) verbinden. Das Signal für den Zusatzverstärker wird nicht durch die Zonenabschwächer (6) beeinflusst.
5.6 Schalter für Gong und Sirene
Zur Fernauslösung des Gongs einen Taster mit den Kontakten „Remote Chime“ (30) verbinden. Um die Sirene nutzen zu können, einen Schalter an die Kontakte „Remote Siren“ (30) anschließen. Um von mehreren Stellen aus eine Betätigung zu ermöglichen, können auch mehrere Taster bzw. Schalter parallelgeschaltet werden.
5.7 Schalter zum ferngesteuerten Ein-/Ausschalten
Der Verstärker lässt sich über einen separaten Schalter ferngesteuert ein- und ausschalten. Dazu einen Ein-/Ausschalter mit der Schraubleiste AC POWER REMOTE (26) verbinden. Zum ferngesteuerten Ein- und Ausschalten darf der Verstärker nicht mit dem Schalter POWER (14) eingeschaltet sein.
5.8 Strom- und Notstromversorgung
1) Soll der Verstärker bei einem eventuellen Netzausfall weiterarbeiten, an die Klemmen DC POWER 24 V--- (28) eine 24-V-Notstromeinheit (z. B. PA-24ESP von MONACOR) anschließen. Bei einer Kabellänge bis zu 4 m ist ein Kabelquerschnitt von 5 mm ^2 erforderlich.
Hinweis: Liegt die 24-V-Spannung von der Notstromeinheit an den Anschlüssen DC POWER 24V= an, lässt sich der Verstärker mit dem Schalter POWER (14) nicht ausschalten. Er schaltet bei einem Netzausfall oder im ausgeschalteten Zustand automatisch auf die Notstromversorgung um.
2) Zum Schluss das beiliegende Netzkabel zuerst in die Netzbuchse (24) und dann in eine Steckdose (230 V/ 50 Hz) stecken.
3) Auch wenn der Verstärker ausgeschaltet ist, verbraucht er einen geringen Strom. Darum den Stecker aus der Steckdose ziehen und ggf. die Notstromeinheit abklemmen, wenn der Verstärker längere Zeit nicht betrieben wird.
6 Bedienung
Ist der Verstärker ausgeschaltet und mit der Versorgungsspannung verbunden, leuchtet die Anzeige „stand by“ (11).
1) Vor dem ersten Einschalten zunächst die fünf Eingangsregler INPUT-1 bis INPUT-4 und AUX (8) sowie den Regler MASTER (9) in die Position Null stellen.
2) Den Verstärker mit dem Schalter POWER (14) oder mit einem an der Schraubleiste AC POWER REMOTE (26) angeschlossenen Schalter einschalten. Die Anzeige „stand by“ erlischt und die Anzeige „power“ (12) leuchtet.
6.1 Lautstärke einstellen
1) Den Regler INPUT (8) des Signals, das am lautesten zu hören sein soll, vorerst in die Position 7 drehen (z. B. INPUT-1 für Not-durchsagen im Kanal 1 mit der obersten Priorität).
2) Den Abschwächer ZONE ATTENUATORS (6) der Zone, die am lautesten beschallt werden soll, in die Position 5 stellen.
3) Eine Durchsage über das entsprechende Mikrofon machen und mit dem Regler MASTER (9) die maximal gewünschte Lautstärke einstellen. Dabei darf jedoch nicht die LED „clip“ der Aussteuerungsanzeige (10) aufleuchten. Der Verstärker wird dann übersteuert und verzerrt. Den Regler MASTER entsprechend zurückdrehen.
Falls die gewünschte Lautstärke nicht erreicht wird und die LED „clip“ noch nicht aufleuchtet, den entsprechenden Regler INPUT weiter aufdrehen.
4) Danach während einer Durchsage auch die Lautstärke der übrigen Zonen mit den Abschwächern (6) einstellen.
5) Die Lautstärke weiterer Mikrofone und Signalquellen mit den zugehörigen Reglern (8) einstellen. Die Regler der nicht benutzten Kanäle immer in die Position Null drehen.
6) Zur Auswahl eines an den Buchsen AUX INPUTS (19) angeschlossenen Gerätes den Umschalter „5 6 7“ (3) betätigen. Dazu den Regler AUX erst auf Null drehen, damit keine Schaltgeräusche auftreten.
7) Den Klang mit den beiden Reglern „Bass“ und „Treble“ (4) einstellen. Den Klang für einen Einschub im Schacht (1) mit den Reglern PACK (5) einstellen.
8) Sollen bestimmte Zonen zeitweise nicht beschallt werden, die zugehörigen Abschwächer (6) in die Position „off“ drehen.

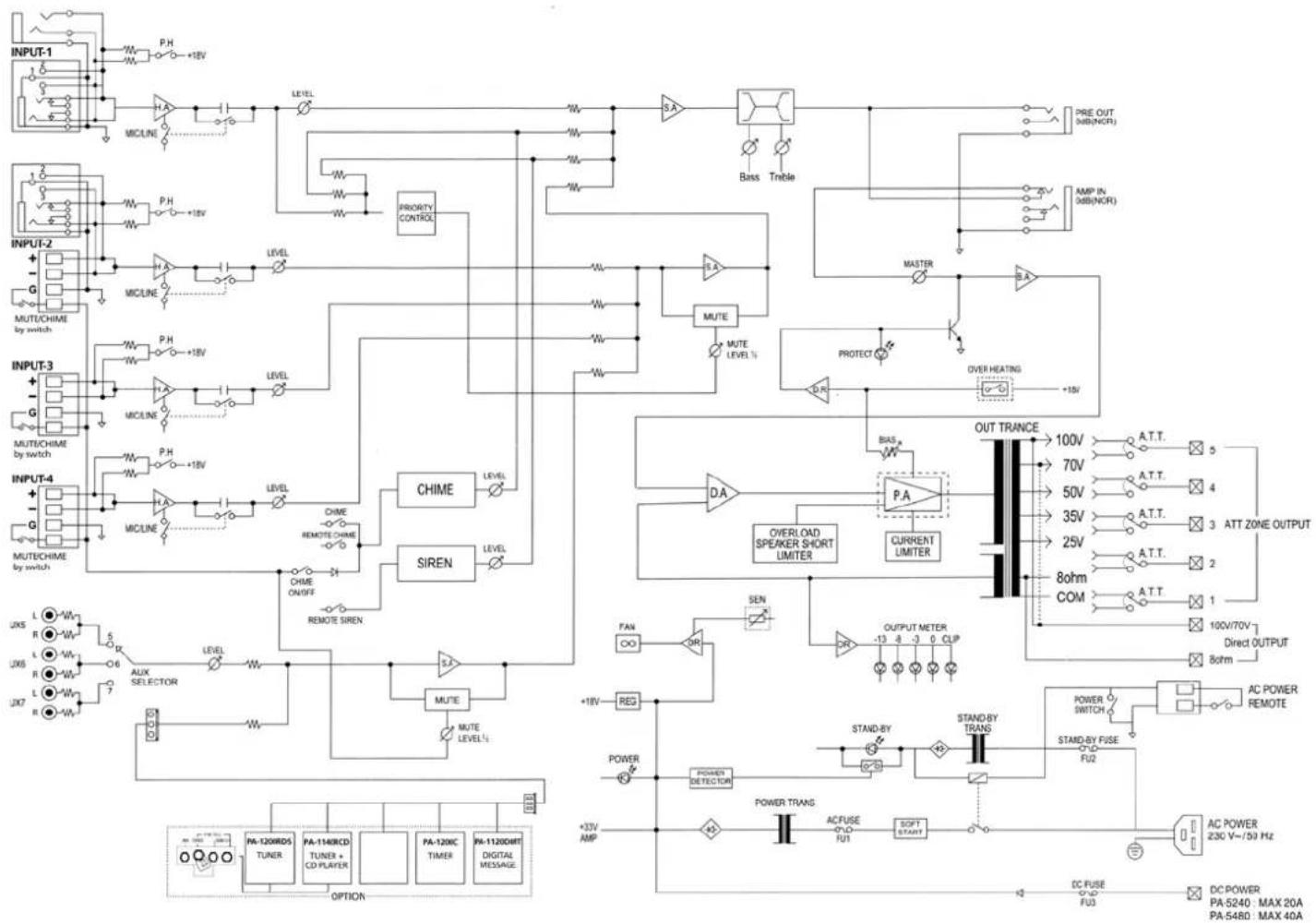

6.2 Automatische Lautstärkeabsenkung
- Ein Signal im Kanal 1 hat Priorität vor allen anderen Signalen, d. h. die anderen Signale werden in der Lautstärke automatisch abgesenkt, wenn in das Mikrofon des Kanals 1 gesprochen wird.
- Beim Drücken der Sprechtaste der Mikrofone PA-5000PTT wird automatisch die Lautstärke des AUX-Kanals abgesenkt.
- Beim Einschalten der Sirene oder Auslösen des Gongs werden die Eingangssignale ebenfalls abgesenkt.
Die Stärke der Lautstärkeabsenkung mit dem Regler „Mute Level“ (31) zwischen -25 dB und -35 dB einstellen.
6.3 Gong
Der Gong kann z. B. vor einer Durchsage mit der Taste CHIME (2), mit einem an den Klemmen „Remote Chime“ (30) angeschlossen Taster und mit der Sprechtaste eines ELA-PTT-Mikrofons aktiviert werden. Die Gonglautstärke mithilfe eines Schraubendrehers am Regler „Chime Level“ (33) einstellen.
Soll keine Auslösung des Gongs von den PPT-Mikrofonen erfolgen, die an den Eingänge 2 – 4 (34) angeschlossen sind, die Brücke an den Schraubklemmen „INPUTS Chime On/Off“ (30) entfernen.
6.3.1 Zwischen 2-Ton- und 4-Ton-Gong umschalten
Mit einer Steckbrücke im Verstärker kann zwischen 2-Ton- und 4-Ton-Gong gewählt werden.
WARNUNG
Das Umschalten des Gongs darf nur durch Fachpersonal erfolgen. Der Verstärker muss dazu geöffnet werden. Darum
zuvor unbedingt den Netzstecker aus der Steckdose ziehen, anderenfalls besteht die Gefahr eines elektrischen Schlages!
1) Falls eine Notstromeinheit angeschlossen ist, diese von den Anschlüssen DC POWER (28) trennen, damit der Verstärker auf jeden Fall außer Betrieb ist.
2) Den Gehäusedeckel des Verstärkers abschrauben.
3) Mit der Steckbrücke MS 1 auf der linken Leiterplatte an der Verstärkerrückseite einstellen:
Position „2T“ = 2-Ton-Gong
Position „4TONE“ = 4-Ton-Gong
4) Den Gehäusedeckel wieder festschrauben.
6.4 Alarmsirene
Die Sirene kann über einen an den Klemmen „Remote Siren“ (30) angeschlossenen Schalter aktiviert werden. Die Lautstärke mithilfe eines Schraubendrehers am Regler „Siren Level“ (32) einstellen.
6.5 SchalterGROUND/LIFT
Ist bei der Installation aller Geräte eine Masseschleife entstanden (z. B. vom Gehäuse des Verstärkers über ein Rack zu einem anderen Gerätegehäuse), tritt ein Brummen auf (besonders hörbar bei leisen Musikpassagen). Diese Masseschleife lässt sich mit dem Schalter GROUND/ LIFT (29) auf der Geräterückseite unterbrechen. Dazu den Schalter in die Position LIFT stellen. Das Brummen sollte aufhören.
Andererseits ist der Verstärker nicht gegen elektrische Störfelder abgeschirmt, wenn das Gehäuse nicht an Masse liegt. In diesem Fall den Schalter in die Position GROUND stellen. Im Zweifelsfall den Schalter wechselweise schalten, um die optimale Einstellung zu finden.
7 Schutzschaltung
Der Verstärker ist mit einer Schutzschaltung gegen Überlastung, Überhitzung und Kurzschluss an den Lautsprecherausgängen ausgestattet. Die Endstufe wird mit einem Lüfter gekühlt, dessen Drehzahl von der Endstufentemperatur abhängt. Sollte trotzdem die Temperatur zu hoch ansteigen, wird der Verstärker stummgeschaltet und die rote LED „prot“ (13) leuchtet. In diesem Fall den Regler MASTER (9) ganz auf null drehen, warten bis die LED „prot“ erlischt und dann den Verstärker ausschalten. Die Fehlerursache beheben, zum Beispiel:
- Bei einer Überlastung weniger Lautsprecher anschließen oder wenn möglich, an den Lautsprechern eine geringere Leistungsaufnahme einstellen. Eventuell einen zweiten Verstärker einsetzen (siehe Kap. 5.5).
- Bei einer Überhitzung für eine bessere Luftzirkulation sorgen.
- Bei einem Kurzschluss an einem Lautsprecherausgang die Kurzschlussstelle lokalisieren und beseitigen.
| Technische Daten PA-5240 PA-5480 | ||
| Sinusausgangsleistung100-V-Ausgänge*8-Ω-Ausgang*Maximale Ausgangsleistung | 5 × 100 W, jedoch zusammen nicht mehr als 240 W1 × 240 W340 W | 5 × 100 W, jedoch zusammen nicht mehr als 480 W1 × 480 W680 W |
| Klirrfaktor < 1 % | ||
| EingängeMic 1–4Line 2–4Aux 5–7Amp InErweiterungseinschub | 2,5 mV, 2 kΩ, symmetrisch250 mV, 200 kΩ, symmetrisch250 mV, 5 kΩ, asymmetrisch775 mV, 10 kΩ, asymmetrisch250 mV, 10 kΩ, asymmetrisch | |
| AusgängeLautsprecher*ZonenDirektausgängePre Out | 5 × 100 V1 × 100 V, 1 × 8 Ω775 mV/100 Ω, asymmetrisch | |
| Frequenzbereich | 55–16000 Hz | |
| Signal/RauschabstandLineMic | >80 dB (A-bewertet)>70 dB (A-bewertet) | |
| KlangregelungBassTreble | ±10 dB bei 100 Hz±10 dB bei 10 kHz | |
| Einsatztemperatur | 0–40°C | |
| StromversorgungNetzspannungLeistungsaufnahmeNotstromversorgungGleichstromaufnahme | 230 V/50 Hz750 VA24 V (--)max. 20 A | 230 V/50 Hz1500 VA24 V (--)max. 40 A |
| Abmessungen (B × H × T) | 482 × 133 × 352 mm, 3 HE | 482 × 133 × 352 mm, 3 HE |
| Gewicht | 16 kg | 17 kg |
| *Entweder die 100-V-Ausgänge oder den 8-Ω-Ausgang verwenden! | ||
Blockschaltbild siehe Seite 29
6.2 Automatische volumedemping
Blockschaltbild / Blockdiagram
subgraph_Inputs_2["INPUT-2"]
INPUT2["INPUT-2"] --> P.H
P.H --> +18V["+18V"]
P.H --> MICLINE
MICLINE --> LEVEL
P.H --> P.H
P.H --> +18V
P.H --> MICLINE
end
subgraph_Inputs_3["INPUT-3"]
INPUT3["INPUT-3"] --> P.H
P.H --> +18V["+18V"]
P.H --> MICLINE
MICLINE --> LEVEL
P.H --> P.H
P.H --> +18V
P.H --> MICLINE
end
subgraph_Inputs_4["INPUT-4"]
INPUT4["INPUT-4"] --> P.H
P.H --> +18V["+18V"]
P.H --> MICLINE
MICLINE --> LEVEL
P.H --> P.H
P.H --> +18V
P.H --> MICLINE
end
subgraph_Inputs_VI["INPUT-VI"]
VIX["L-X5"] --> R["R-X7"]
VIXL["L-X6"] --> R-X7
VIXR["L-X5"] --> R-X7
VIXT["L-X7"] --> R-X7
end
subgraph Outputs
OUT_TRANCE["OUT TRANCE"] --> 100V["100V"]
OUT_TRANCE --> 70V["70V"]
OUT_TRANCE --> 50V["50V"]
OUT_TRANCE --> 35V["35V"]
OUT_TRANCE --> 25V["25V"]
OUT_TRANCE --> 8ohm["8ohm"]
OUT_TRANCE --> COM["COM"]
end
subgraph Outputs_VI
AAT.T. --> 5
A.T.T. --> 4
ATT_ZONE_OUTPUT["ATT ZONE OUTPUT"] --> 3
ATT_ZONE_OUTPUT --> 2
ATT_ZONE_OUTPUT --> 1
AC_POWER_REMOTE["AC POWER REMOTE"] --> 100V/70V["100V/70V"]
AC_POWER_REMOTE --> Direct_OUTPUT["Direct OUTPUT"] --> 8ohm
end
subgraph Outputs_VI_VI
POWER_SWITCH["POWER SWITCH"] --> AC_POWER_REMOTE
AC_POWER_REOTE --> AC_POWER_REOTE
AC_Power["AC POWER 230 V~/50 Hz"] --> AC Power_REOTE
AC Power_REOTE --> AC Power_REOTE
end
subgraph Outputs_VI_VI
POWER_TRANS["POWER TRANS"] --> AC Power_REOTE
AC Power_REOTE --> AC Power_REOTE
AC Power_REOTE --> AC Power_REOTE
end
style Inputs fill:#f9f,stroke:#333
style Outputs fill:#ccf,stroke:#333
