DVD-LS84 - Lettore dvd PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lettore DVD portatile
Marca	Panasonic
Modello	DVD-LS84
Dimensioni (L × P × A)	242,6 mm × 173,5 mm × 46,0 mm (senza batteria 23,9 mm nel punto più sottile)
Peso (con batteria)	Circa 1010 g
Peso (senza batteria)	Circa 866 g
Schermo LCD	8 pollici, schermo largo a matrice attiva (480 × 234 pixel RGB)
Alimentazione	Adattatore di rete CA 100-240 V, 50/60 Hz; adattatore CC per veicolo (12 V); batteria agli ioni di litio ricaricabile 7,2 V, 2100 mAh
Consumo elettrico	11 W (solo apparecchio 9 W), standby 0,4 W, ricarica 12 W
Formati disco supportati	DVD-Video, DVD-RAM, DVD-R/RW, DVD-R DL, +R/+RW, +R DL, CD, CD-R/RW, SVCD, VCD, MP3, WMA, JPEG, MPEG4, DivX, HighMAT
Funzioni principali	Riproduzione, pausa, arresto, ricerca, ripetizione, zoom, selezione angolo, sottotitoli, menu a schermo, programmazione, presentazione, riproduzione A-B, ripresa riproduzione
Uscite audio/video	Jack cuffie stereo 3,5 mm, uscita video composito, uscita audio stereo (tramite cavo fornito)
Altoparlanti	2 × 0,5 W (distorsione 10%)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; per lo schermo LCD, utilizzare un prodotto per occhiali; lente pulibile con un soffietto (kit consigliato SZZP1038C)
Sicurezza	Laser Classe 1M/1; non aprire; evitare l'esposizione a umidità e calore; protezione parentale
Accessori inclusi	Adattatore CA, cavo di alimentazione, cavo audio/video, adattatore CC per veicolo, supporto per fissaggio al poggiatesta, batteria ricaricabile
Temperatura di funzionamento	da +5 °C a +35 °C, umidità 5-85% UR (senza condensa)
Riparabilità	Affidare qualsiasi riparazione a personale qualificato; nessun componente riparabile dall'utente all'interno
Codici zona	Zona 2 o ALL (per DVD-Video)

Domande frequenti - DVD-LS84 PANASONIC

Posso riprodurre un DVD acquistato in un altro paese?

Sì, se il codice zona stampato sul DVD è 2 o ALL. Controlla la copertina del disco.

Posso usare questo lettore in macchina?

Sì, con l'adattatore CC per veicolo fornito (richiede una batteria 12 V). Puoi anche fissare il lettore sul poggiatesta usando il supporto incluso. Non usarlo durante la guida.

Come pulire la lente del lettore?

Usa un soffietto per lenti fotografiche (opzionale). Il kit di pulizia consigliato è il SZZP1038C. Non usare dischi di pulizia di tipo CD.

Cosa fare se l'apparecchio non si accende?

Controlla le connessioni dell'adattatore di rete o della batteria. Se l'apparecchio è troppo caldo o troppo freddo, attendi che sia tra 5 °C e 35 °C. L'apparecchio può anche spegnersi automaticamente dopo 15 minuti di inattività (5 minuti a batteria).

Quali formati di file posso riprodurre?

Il lettore riproduce DVD-Video, DVD-RAM, DVD-R/RW, CD, CD-R/RW, e file MP3, WMA, JPEG, MPEG4, DivX. Fare riferimento al manuale per i formati compatibili.

Come impostare la protezione parentale?

Nel menu Impostazioni, scheda 'Disco', seleziona 'Restrizione per classe'. Scegli un livello da 0 a 8. Ti verrà chiesta una password. Per resettare, segui la procedura premendo i tasti appropriati.

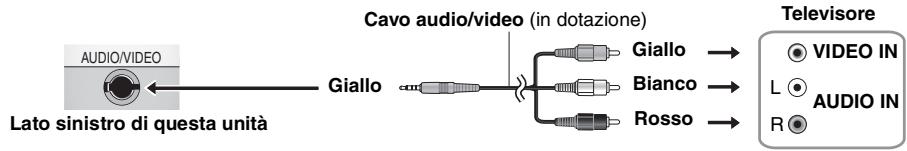

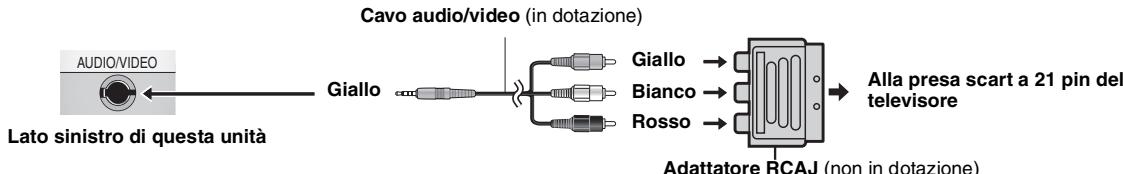

Posso collegare questo lettore a un televisore?

Sì, usa il cavo audio/video fornito. Collega l'uscita video del lettore all'ingresso video del televisore. Se il televisore ha una presa SCART, usa un adattatore RCA-SCART (non fornito).

La batteria non si carica correttamente. Cosa fare?

Assicurati che l'adattatore CA sia ben collegato. La ricarica può essere più lenta con tempo freddo o caldo. Se l'indicatore [CHG] lampeggia rapidamente, c'è un problema con la batteria; consulta il rivenditore. La batteria ha una durata di circa 300 cicli di ricarica.

Come riprodurre un disco con sottotitoli?

Inserisci il disco e premi [DISPLAY]. Seleziona 'Sottotitoli' dal menu a schermo, poi scegli la lingua desiderata. Per i file DivX, assicurati che il file dei sottotitoli (.srt, .sub, .txt) sia nella stessa cartella e abbia lo stesso nome.

Il lettore mostra 'U11'. Cosa significa questo messaggio?

Il messaggio 'U11' indica che hai inserito un disco non finalizzato. Finalizza il disco sul dispositivo di registrazione prima di riprodurlo su questo lettore.

MANUALE UTENTE DVD-LS84 PANASONIC

Istruzioni per l'uso

Lettore DVD/CD portatile

Codice regionale supportato da questo lettore

Il lettore può utilizzare i DVD video contrassegnati dalle etichette che contengono "2" o "ALL".

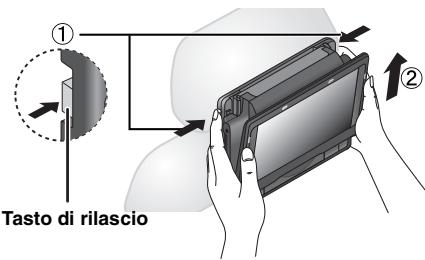

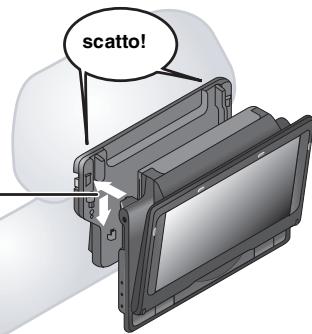

Non attaccare o staccare l'unità o il supporto poggiatesta quando l'auto è in movimento.

4 Selezionare "Buscar" e premere [ENTER].

Non attaccare o staccare l'unità o il supporto poggiatesta quando l'auto è in movimento.

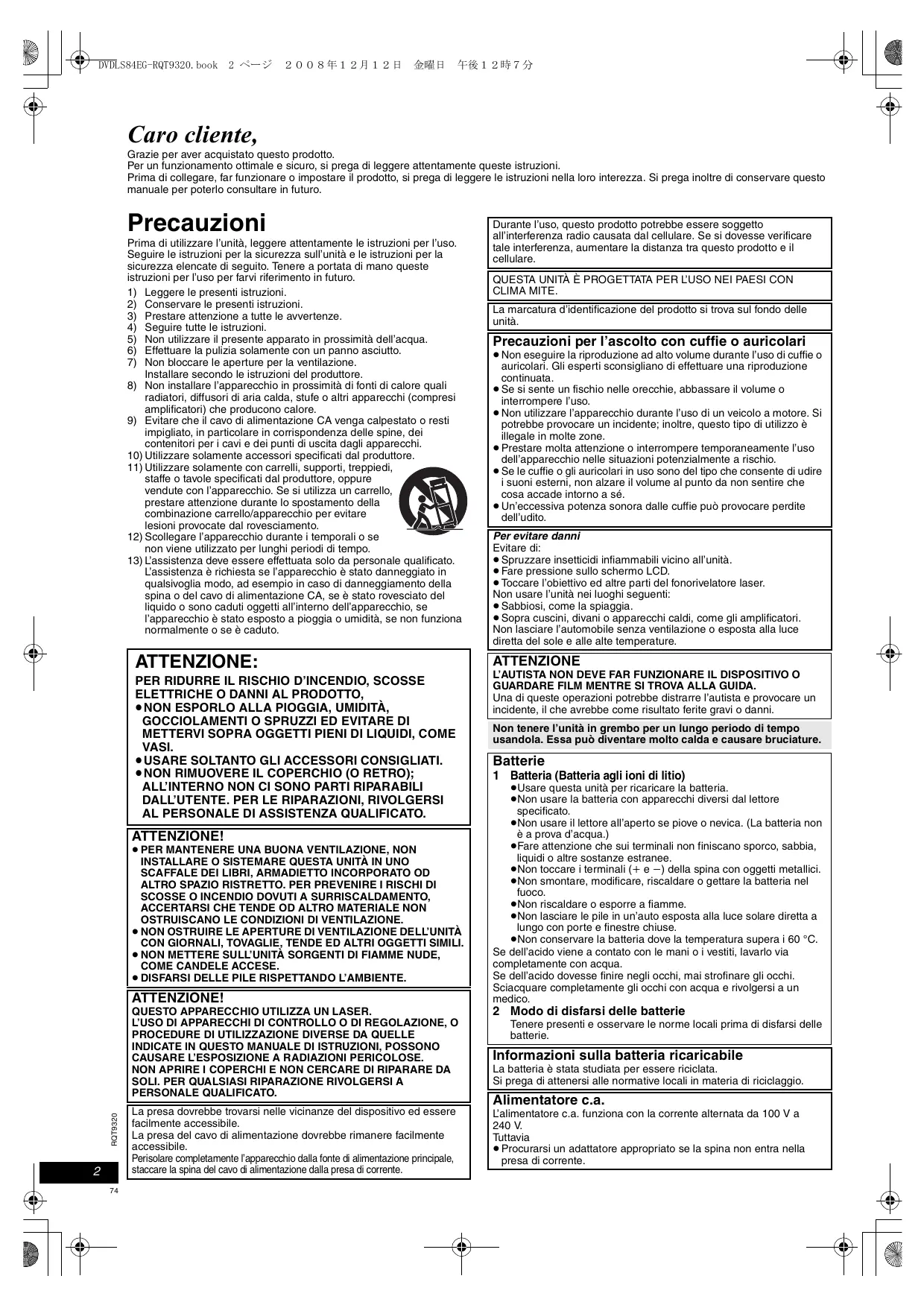

Grazie per aver acquistato questo prodotto.

Per un funzionamento ottimale e sicuro, si prega di leggere attentamente queste istruzioni.

Prima di collegare, far funzionare o impostare il prodotto, si prega di leggere le istruzioni nella loro interezza. Si prega inoltre di conservare questo manuale per poterlo consultare in futuro.

Precauzioni

Prima di utilizzare l'unità, leggere attentamente le istruzioni per l'uso. Seguire le istruzioni per la sicurezza sull'unità e le istruzioni per la sicurezza elencate di seguito. Tenere a portata di mano queste istruzioni per l'uso per farvi riferimento in futuro.

1) Leggere le presenti istruzioni. 2) Conservare le presenti istruzioni. 3) Prestare attenzione a tutte le avvertenze. 4) Seguire tutte le istruzioni. 5) Non utilizzare il presente apparato in prossimità dell'acqua. 6) Effettuare la pulizia solamente con un panno asciutto. 7) Non bloccare le aperture per la ventilazione. Installare secondo le istruzioni del produttore. 8) Non installare l'apparecchio in prossimità di fonti di calore quali radiatori, diffusori di aria calda, stufe o altri apparecchi (compresi amplificatori) che producono calore. 9) Evitare che il cavo di alimentazione CA venga calpestato o resti impigliato, in particolare in corrispondenza delle spine, dei contenitori per i cavi e dei punti di uscita dagli apparecchi. 10) Utilizzare solamente accessori specificati dal produttore. 11) Utilizzare solamente con carrelli, supporti, treppiedi, staffe o tavole specificati dal produttore, oppure vendute con l'apparecchio. Se si utilizza un carrello, prestare attenzione durante lo spostamento della combinazione carrello/apparecchio per evitare lesioni provocate dal rovesciamento. 12) Scollegare l'apparecchio durante i temporali o se non viene utilizzato per lunghi periodi di tempo. 13) L'assistenza deve essere effettuata solo da personale qualificato. L'assistenza è richiesta se l'apparecchio è stato danneggiato in qualsiasi modo, ad esempio in caso di danneggiamento della spina o del cavo di alimentazione CA, se è stato rovesciato del liquido o sono caduti oggetti all'interno dell'apparecchio, se l'apparecchio è stato esposto a pioggia o umidità, se non funziona normalmente o se è caduto.

ATTENZIONE:

PER RIDURRE IL RISCHIO D'INCENDIO, SCOSSE ELETTRICHE O DANNI AL PRODOTTO, NON ESPORLO ALLA PIOGGIA, ALL'UMIDITÀ, A GOCCIOLAMENTI O SPRUZZI ED EVITARE DI METTERVI SOPRA OGGETTI PIENI DI LIQUIDI, COME VASI. USARE SOLTANTO GLI ACCESSORI CONSIGLIATI. NON RIMUOVERE IL COPERCHIO (O RETRO); ALL'INTERNO NON CI SONO PARTI RIPARABILI DALL'UTENTE. PER LE RIPARAZIONI, RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO.

ATTENZIONE!

PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE DI LIBRI, ARMADIETTO INCORPORATO O ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE O ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE. NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL'UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI. NON METTERE SULL'UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE. DISFARSI DELLE PILE RISPETTANDO L'AMBIENTE.

ATTENZIONE!

QUESTO APPARECCHIO UTILIZZA UN LASER. L'USO DI APPARECCHI DI CONTROLLO O DI REGOLAZIONE, O PROCEDURE DI UTILIZZAZIONE DIVERSE DA QUELLE INDICATE IN QUESTO MANUALE DI ISTRUZIONI, POSSONO CAUSARE L'ESPOSIZIONE A RADIAZIONI PERICOLOSE. NON APRIRE I COPERCHI E NON CERCARE DI RIPARARE DA SOLI. PER QUALSIASI RIPARAZIONE RIVOLGERSI A PERSONALE QUALIFICATO.

La presa dovrebbe trovarsi nelle vicinanze del dispositivo ed essere facilmente accessibile. La presa del cavo di alimentazione dovrebbe rimanere facilmente accessibile. Per isolare completamente l'apparecchio dalla fonte di alimentazione principale, staccare la spina del cavo di alimentazione dalla presa di corrente.

Durante l'uso, il prodotto potrebbe essere soggetto a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra il prodotto e il cellulare.

QUESTA UNITÀ È PROGETTATA PER L'USO NEI PAESI CON CLIMA MITE.

La marcatura d'identificazione del prodotto si trova sul fondo dell'unità.

Precauzioni per l'ascolto con cuffie o auricolari

Non eseguire la riproduzione ad alto volume durante l'uso di cuffie o auricolari. Gli esperti sconsigliano di effettuare una riproduzione continuata. Se si avverte un fischio nelle orecchie, abbassare il volume o interrompere l'uso. Non utilizzare l'apparecchio durante l'uso di un veicolo a motore. Si potrebbe provocare un incidente; inoltre, questo tipo di utilizzo è illegale in molte zone. Prestare molta attenzione o interrompere temporaneamente l'uso dell'apparecchio nelle situazioni potenzialmente a rischio. Se le cuffie o gli auricolari in uso sono del tipo che consente di udire i suoni esterni, non alzare il volume al punto da non sentire ciò che accade intorno a sé. Un'eccessiva potenza sonora dalle cuffie può provocare perdite dell'udito.

Per evitare danni

Evitare di: - Spruzzare insetticidi infiammabili vicino all'unità. - Fare pressione sullo schermo LCD. - Toccare l'obiettivo ed altre parti del fonorivelatore laser. Non usare l'unità nei luoghi seguenti: - Sabbiosi, come la spiaggia. - Sopra cuscini, divani o apparecchi caldi, come gli amplificatori. Non lasciare l'automobile alla ventilazione o esposta alla luce diretta del sole e alle alte temperature.

ATTENZIONE

L'AUTISTA NON DEVE FAR FUNZIONARE IL DISPOSITIVO O GUARDARE FILM MENTRE SI TROVA ALLA GUIDA.

Una di queste operazioni potrebbe distrarre l'autista e provocare un incidente, il che avrebbe come risultato ferite gravi o danni.

Non tenere l'unità in grembo per un lungo periodo di tempo usandola. Essa può diventare molto calda e causare bruciature.

Batterie

1 Batteria (Batteria agli ioni di litio) - Usare questa unità per ricaricare la batteria. - Non usare la batteria con apparecchi diversi dal lettore specificato. Non usare il lettore all'aperto se piove o nevica. (La batteria non è a prova d'acqua.) - Fare attenzione che sui terminali non finiscano sporco, sabbia, liquidi o altre sostanze estranee. - Non toccare i terminali (+ e -) della spina con oggetti metallici. Non smontare, modificare, riscaldare o gettare la batteria nel fuoco. Non riscaldare o esporre a fiamme. Non lasciare le pile in un'auto esposta alla luce solare diretta a lungo con porte e finestre chiuse. Non conservare la batteria dove la temperatura supera i 60°C

Se dell'acido viene a contatto con le mani o i vestiti, lavarlo via completamente con acqua.

Se dell'acido dovesse finire negli occhi, mai strofinare gli occhi.

Sciacquare completamente gli occhi con acqua e rivolgersi a un medico.

2 Modo di disfarsi delle batterie

Tenere presente e osservare le norme locali prima di disfarsi delle batterie.

Informazioni sulla batteria ricaricabile

La batteria è stata studiata per essere riciclata.

Si prega di attenersi alle normative locali in materia di riciclaggio.

Alimentatore c.a.

L'alimentatore c.a. funziona con la corrente alternata da 100 V a 240 V.

Tuttavia, procurarsi un adattatore appropriato se la spina non entra nella presa di corrente.

Avvertenza

Rischio di incendio, esplosione e ustioni. Non smontare, sottoporre a calore superiore a 60 °C o incenerire.

PRECAUZIONE

Se la batteria non è sostituita correttamente, potrebbe verificarsi un'esplosione. Per la sostituzione utilizzare solo batterie dello stesso tipo o di tipo equivalente consigliate dal produttore. Per lo smaltimento delle batterie usate attenersi alle istruzioni del produttore.

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio e/o sulla documentazione o sui manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti. Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni se questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali o il rivenditore e informarvi sulle modalità per un corretto smaltimento.

Cd

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo significato è condiviso in combinazione con un significato chimico; in questo esempio conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

Sommario

Avvio rapido

Precauzioni 2

Accessori 3

Operazioni preliminari

1 Collegamento della batteria 4 2 Ricarica della batteria 4 Regolazione dell'angolo dello schermo LCD 4 Dischi utilizzabili 5

Riproduzione

Riproduzione di dischi 6 Funzioni utili 7 Riproduzione di CD servendosi di menu 7 Riproduzione dei programmi/playlist 7 Riproduzione dei dischi HighMATTM 8 Riproduzione di WMA/MP3, JPEG e MPEG4/DivX 8 Informazioni sul DivX VOD contenuto 9 Informazioni sulla visualizzazione dei sottotitoli DivX 9 Suggerimenti per la realizzazione di dischi di dati 9

Impostazioni

Utilizzo dei menu su schermo 10 Modifica delle impostazioni del lettore 13

Da usare in diverse situazioni

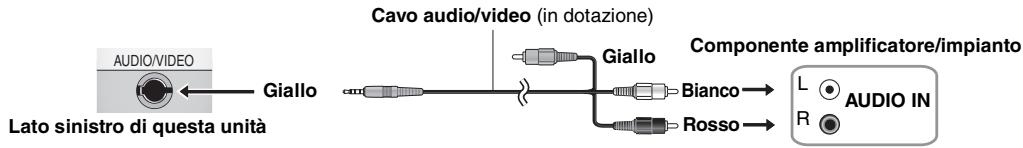

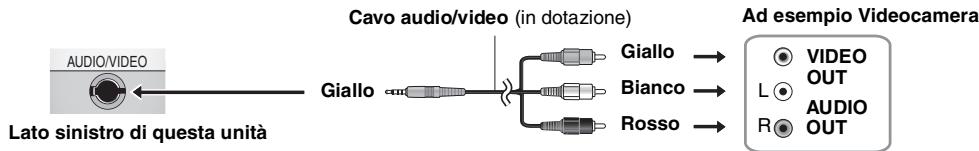

Utilizzo in auto 14 Utilizzo di questa unità con altri dispositivi 16

Riferimento

Manutenzione 17 Specifiche tecniche 17 Guida alla risoluzione dei problemi 18 Domande frequenti 19 Indice....... Pagina interna della quarta di copertina

Accessori

1 Cavo audio/video 1 Adattatore CA 1 Cavo di alimentazione CA

• Da utilizzare unicamente con questo dispositivo. Non utilizzare con altri dispositivi. Non utilizzare inoltre cavi per altri dispositivi con questa unità.

1 Adattatore CC per auto 1 Kit di montaggio su poggiatesta 1 Pacco pile ricaricabile

Inclusi	Opzionale
CGR-H711	CGR-H701 CGR-H712

• A seconda del pacco pile, il tempo di riproduzione potrebbe variare. [→ 4, Tempi approssimativi di ricarica e riproduzione (Ore)]
• CGR-H711 non è disponibile come optional. Quando si acquista un pezzo di ricambio, richiedere una delle batterie opzionali indicate.

Operazioni preliminari

● Collegamento della batteria

(Con l'unità spenta)

Le illustrazioni indicate si riferiscono al modello CGR-H711; tuttavia le operazioni per il modello CGR-H712 o CGR-H701 (opzionale) sono le stesse.

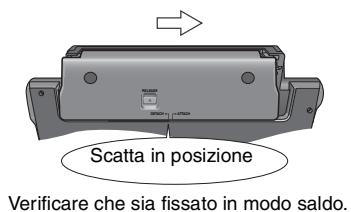

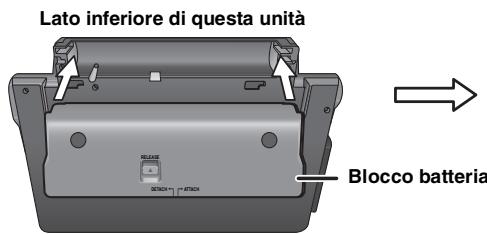

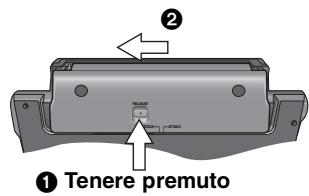

Rimozione

• Spegnere l'unità prima di scollegare il blocco batteria.

Se l'unità non viene utilizzata per lunghi periodi

• Togliere il pacco batterie (vedi sopra). (Anche quando il dispositivo è spento, al suo interno circola un po' di energia, e ciò potrebbe causare dei malfunzionamenti.)
• Ricaricare la batteria per il successivo utilizzo.

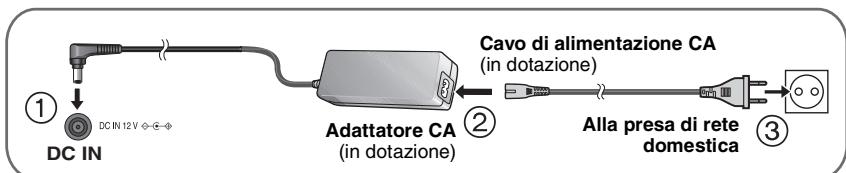

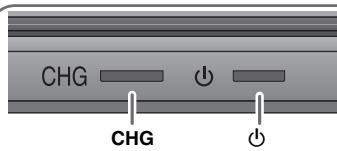

Ricarica della batteria

La batteria non è carica al momento dell'acquisto. Caricare prima dell'utilizzo.

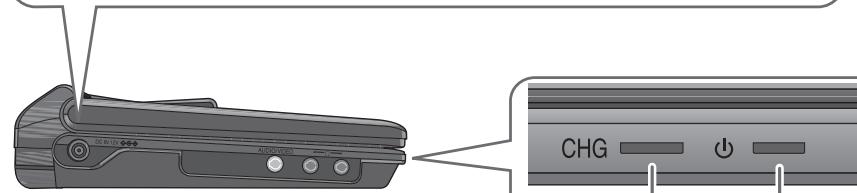

L'unità si trova nella condizione di attesa (l'indicatore [ɔː] si accende) quando si collega il cavo di alimentazione. Il circuito primario è sempre "sotto tensione" per tutto il tempo che l'adattatore c.a. rimane collegato alla presa di corrente. Per risparmiare energia, questa unità consuma 0,4 W di potenza anche quando è spenta. Se l'unità non viene utilizzata per molto tempo, scollegare il cavo di alimentazione CA dalla presa di rete domestica.

• L'unità può essere utilizzata senza ricarica se viene collegata mediante l'adattatore CA e il cavo di alimentazione CA. È inoltre possibile servirsi dell'unità senza caricarla ma collegandola all'adattatore da auto CC.

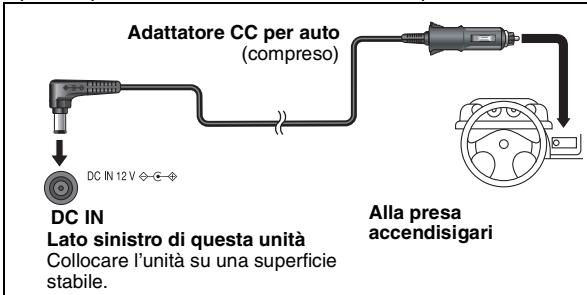

(vedi 15, Collegamento dell'adattatore CC per auto in dotazione)

Iniziato

[0] si spegne, [CHG] si accende

Terminato

→ si accende, * si spegne

Quando l'unità è collegata alla presa di alimentazione, l'indicatore si accende in modalità standby e si spegne quando l'unità viene accesa.

Tempo di ricarica:

→ di seguito, tempi approssimativi di ricarica e riproduzione (ore)

Al termine, scollegare l'adattatore CA e il cavo di alimentazione CA.

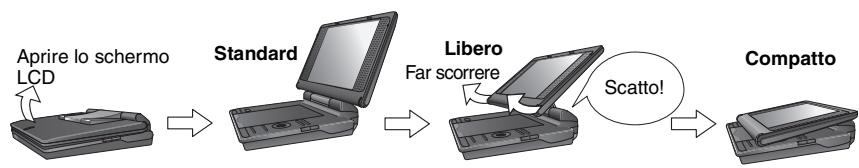

Regolazione dell'angolo dello schermo LCD

• Durante lo spostamento dell'unità: chiudere lo schermo LCD. Non sorreggere l'unità per lo schermo LCD.
• Le funzioni azionate da pulsanti sull'unità non funzionano a LCD chiuso.

Tempi approssimativi di ricarica e riproduzione (ore)

Blocco batteria	Ricarica (con l'unità spenta) (a 20 °C)	Riproduzione (a temperatura ambiente servendosi di cuffie)
		Livello di luminosità LCD			LCD spento
		-5	0	5
CGR-H711*	4	7	4,5	3	9
CGR-H712 (opzionale)	7	14	9	6	18
CGR-H701 (opzionale)	4	6,5	4	2,5	8

• I tempi indicati a sinistra possono cambiare a seconda dell'uso.
• Per cancellare la luminosità dello schermo LCD (→ 7, quando si sceglie "USER MODE").

Controllo della carica rimanente della batteria

Quando il dispositivo è acceso (→ 6) e alimentato dal pacco batterie

Premere [DISPLAY] per controllare lo schermo LCD (viene acceso per alcuni secondi).

(schermo)

(lampeggia) Ricarica

Viene visualizzato automaticamente quando restano solo pochi minuti di carica.

Dischi utilizzabili

Dischi commerciali

DiscoLogo	Indicato nelle presentiistruzioni da	Commenti
DVD-VideoDVDVIDEOVIDEO	DVD-V	Dischi con musica e film di alta qualità
Video CDCOMPACT DISC COMPACTDIGITALVIDEO	VCD	Dischi musicali con videoComprehendo SVCD (Conformiallo standard IEC62107)
CDCOMPACT DISC COMPACTDIGITAL AUDIO DIGITAL AUDIO TEXT	CD	Dischi musicali

Dischi non utilizzabili

Blu-ray, HD DVD, dischi registrati con il formato AVCHD, DVD-Audio, Versione 1.0 di DVD-RW, DVD-ROM, CD-ROM, CDV, CD-G, SACD, Photo CD, DVD-RAM che non sono tolti dai loro alloggiamenti, DVD-RAM da 2,6 GB e 5,2 GB e "Chaoji VCD" disponibili sul mercato, compresi CVD, DVD e SVCD non conformi a IEC62107.

Disco registrato (O: Disponibile —: Non disponibile)

DiscoLogo	Registrato su un Registraratore DVD, eccetera.		Registrati su un personal computer, ecc.					È necessario finalizzare*4
	DVD-VR *2	DVD-V *3	WMA	MP3	JPEG	MPEG4	DivX
DVD-RAM	Og	—	—	Og	Og	Og	Og	Non necessaria
DVD-RAM R AM RAM 4.7
DVD-R/RW	Og	Og	—	Og	Og	Og	Og	Necessaria
DVD R DW R A 7 R W
DVD-R DL	Og	Og	—	—	—	—	—	Necessaria
DVD R RL
+R/+RW —	—	(Og)	—	—	—	—	—	Necessaria
+R DL —	—	(Og)	—	—	—	—	—	Necessaria
CD-R/RW*1 —	—	—	Og	Og	Og	Og	Og	Necessaria*5

• In alcuni casi potrebbe non essere possibile riprodurre tutti i dischi indicati a causa del tipo di disco, delle condizioni della registrazione, del metodo di registrazione e della modalità di creazione dei file (→ 9, Suggerimenti per la realizzazione di dischi di dati). Questa unità è in grado di riprodurre CD-R/RW registrati con il formato CD-DA o il formato Video CD. (WMA, MP3, JPEG. Questa unità riproduce anche dischi HighMAT). *2 Dischi registrati su registratori DVD, videocamere DVD, eccetera, che si servono della Versione 1.1 del Formato di Registrazione Video (standard unificato di registrazione video). Per i DVD-R: Dischi registrati su registratori DVD, videocamere DVD, eccetera, che si servono della Versione 1.2 del Formato di Registrazione Video (standard unificato di registrazione video). *3 Dischi registrati su registratori DVD, videocamere DVD, eccetera, che si servono del formato DVD-Video. Per +R/+RW e +R DL: Dischi registrati servendosi di un formato diverso rispetto a quello DVD-Video; alcune funzioni non possono essere utilizzate. *4 Un processo che consente la riproduzione sui dispositivi compatibili. Per riprodurre un disco che l'unità visualizza "Necessaria", come prima cosa il disco deve essere finalizzato sul dispositivo con il quale è stato registrato. *5 È inoltre possibile chiudere la sessione.

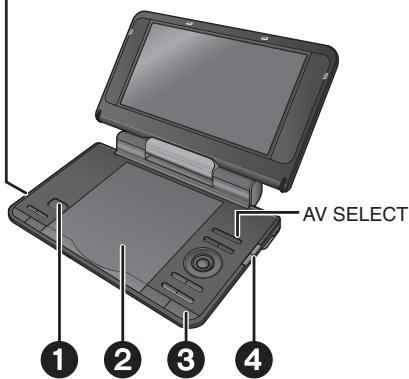

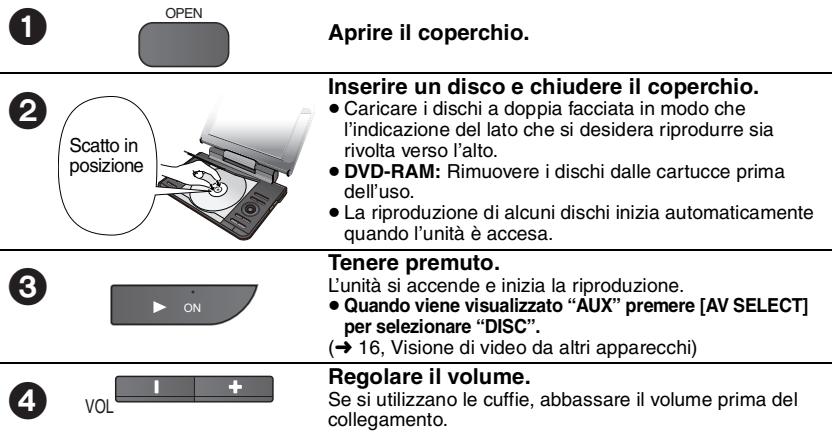

Riproduzione di dischi

Uscita cuffie [O] Mini jack stereo da φ 3,5 mm

Nota: I DISCHI CONTINUANO A GIRARE MENTRE VENGONO VISUALIZZATI I MENU. Premere [■ -OFF] al termine per conservare in modo corretto il motore dell'unità. - Per modificare la lingua sul display → 13, Lingua del menu. Per riprodurre audio (MP3), immagini (JPEG) o video (MPEG4, DivX) su DVD-RAM con titoli registrati (DVD-VR), selezionare "Riproduz. disco dati"

(→ 12, Altri Menu)

• Se la riproduzione non è in corso, il dispositivo si spegne automaticamente dopo 15 minuti (all'incirca 5 minuti quando si sta utilizzando il pacco batterie).
• È possibile che il numero totale dei titoli sui dischi +R/+RW non venga visualizzato correttamente.

In caso di difficoltà, fare riferimento alla guida per la risoluzione dei problemi (→ 18).

Operazioni

ON	Accensione dell'unità/ riproduzione	Quando l'unità è spenta: Tenere premuto per accendere l'unità e avviare la riproduzione. Quando l'unità è accesa: Premere per avviare la riproduzione.
II	Pausa	Premere [ON] per riaviate la riproduzione.
OFF	Stop	La posizione viene memorizzata quando sullo schermo viene visualizzato "Premere PLAY per ripristinare la riproduzione". • Premere [ON] per riprendere la riproduzione. (Riprendere la riproduzione) Aprire il copershchio del disco o premendo [OFF] nelle sullo schermo appara la dicitura "Premere PLAY per ripristinare la riproduzione" cancella la posizione memorizzata.
	Spegnimento dell'unità	Premere e tenere premuto fino a che appara la visualizzazione "OFF".
+ -	Salto	Premere [←,→]. DVD-VR Puitoanche saltare i marcatori.
	Ricerca	Tenere premuto [←,→] (fino a 5 passi). Premere [ON] per riprendere la riproduzione normale.
	Riproduzione al rallentatore	DVD-VR DVD-V VCD Tenere premuto [←,→] (fino a 5 passi) nel modo pausa. Premere [ON] per riprendere la riproduzione normale. VCD Solo [→]
TOP MENU	Menu principale	DVD-V
	Riproduzione di programmi	DVD-VR (→7)

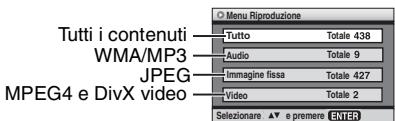

	Menu Riproduzione	WMA MP3 JPEG MPEG4 DivX (→8)
MENU	Menu	DVD-V
	Riproduzione dielenchi di riproduzione	DVD-VR (→7)

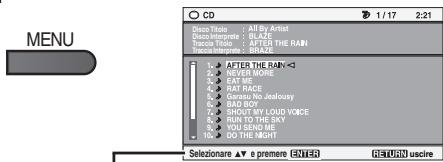

	Menu Navigazione	WMA MP3 JPEG MPEG4 DivX (→8)
RETURN	Ritorno	Ritorna alla schermata precedente. VCD (con controllo della riproduzione) Ritorna al menu.
ENTER	Uso dei menu	Premere [▲▼→] per selezionare una voce, quando premere [ENTER] per confermare.
	Selezione numero	VCD (con controllo della riproduzione) 1 Con il menu disco visualizzato, premere [DISPLAY] per visualizzato i menu su schermo. 2 Premere [▲▼] per selezionare "Selezione numero". 3 Premere [▶] poi [▲▼] per inserire il numero. • Tenere premuto [▲▼] per modificare più velocemente l'impostazione. 4 Premere [ENTER].
	Fotogramma per fotogramma	DVD-VR DVD-V VCD Nel modo pausa, premere [←]. VCD Solo [→]
	Spostamento tra gruppi	WMA MP3 JPEG MPEG4 DivX Premere [▲▼]. • Non funziona se è in pausa.

Funzioni utili

Selezione dell'aspetto delle immagini 4:3 sullo schermo LCD

LCD-SIZE

Premere per modificare.

MONITOR NORMAL:

MONITOR FULL:

MONITOR OFF:

Normale

Allungata in orizzontale

Nessuna immagine

• Se non si utilizza lo schermo LCD dell'unità,

selezionare "MONITOR OFF" per risparmiare energia.

(L'indicatore [O] lampeggia)

• Lo schermo LCD si spegne automaticamente se viene

chiuso.

Selezione della qualità dell'immagine su LCD

DAYLIGHT:

MOONLIGHT:

USER MODE:

Visualizza l'immagine leggermente più luminosa.

Visualizza l'immagine

leggermente più scura.

→ di seguito

Premere per modificare.

Quando si sceglie "USER MODE"

Premere [▲▼] per selezionare la voce e [▲▶] per cancellare l'impostazione.

BRIGHT: Regola la luminosità dell'immagine (da -5 a 5)

COLOUR: Regola la tonalità del colore

dell'immagine.

(da -5 a 5)

• Per uscire alla schermata: Premere [RETURN].

Visualizza la modalità di riproduzione attuale (Quick OSD)

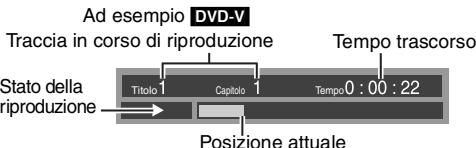

Base

Premere due volte.

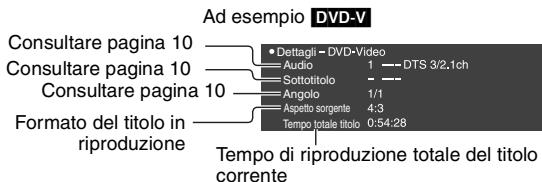

Dettagli

Premere tre volte.

• MPEG4 DivX In fase di ricerca non vengono visualizzate le informazioni video e audio.
• Per uscire alla schermata: Premere [RETURN].

Ripetizione della riproduzione

(Solo quando può essere visualizzato il tempo di riproduzione trascorso. UPEC: è possibile servirsene anche se non viene visualizzato il tempo trascorso.)

Nel corso della riproduzione, premere diverse volte per selezionare il contenuto da ripetere.

Riproduzione di CD servendosi di menu

CD

I titoli appaiono con la riproduzione del CD text.

Messaggio di testo CD

Premere [DISPLAY] per passare tra i messaggi di guida e

l'indicatore di stato della riproduzione.

2

Premere [▲▼] per selezionare la traccia e premere [ENTER].

Per uscire dalla schermata: Premere [RETURN].

Riproduzione dei programmi/playlist

DVD-VR

• I titoli verranno visualizzati solo se sono stati inseriti. Non è possibile modificare le playlist e i titoli.

1 Per riprodurre i programmi:

• Solo se il disco contiene un elenco di riproduzione.

Premere [▲▼] per selezionare il programma o l'elenco di riproduzione, quindi premere [ENTER].

• Premere [▶] per visualizzare i contenuti del programma (solo se il programma è in fase di riproduzione).
• Per uscire dalla schermata: Premere [RETURN].

Riproduzione dei dischi HighMAT™

WMA MP3 JPEG

Quando viene visualizzato il menu

Premere [▲▼▶] per selezionare le voci e premere [ENTER].

Menu:

Porta al menu successivo che presenta le playlist o a un altro menu.

Lista ripr.:

Inizia la riproduzione.

• Per tornare alla schermata del menu, premere [TOP MENU] o premere [RETURN] diverse volte.
• Per modificare lo sfondo del menu, premere [DISPLAY]. Lo sfondo cambia: viene utilizzato quello registrato sul disco.
• Per visualizzare/uscire dalla schermata: premere [TOP MENU].

Selezionare dall'elenco

1. Premere [MENU].
2. Premere [4] quindi [▲▼] per passare da "Lista ripr.", "Gruppo" alle liste "Contenuto".
3. Premere [▶] poi [▲▼] per selezionare una voce e premere [ENTER].

• Per uscire alla schermata: Premere [MENU].

Riproduzione di WMA/MP3, JPEG e MPEG4/DivX

WMA MP3 JPEG MPEG4 DivX

Selezionare "Riproduz. disco dati" (→ 12, Altri Menu) nei seguenti casi: - Per riprodurre dischi HighMAT utilizzando la funzione HighMAT - Per riprodurre audio (MP3), immagini (JPEG) o video (MPEG4/DivX) su DVD-RAM con titoli registrati (DVD-VR) - Per tornare alla riproduzione di titoli (DVD-VR), selezionare "Riproduzione DVD-VR" in "Altri Menu" (→ 12).

Riproduzione delle voci in ordine (Menu Riproduzione)

Mentre il menu è visualizzato

Premere [▲▼] per selezionare "Tutto", "Audio", "Immagine fissa" o "Video" e premere [ENTER].

Per visualizzare/uscire dalla schermata: Premere [TOP MENU].

Riproduzione alla voce selezionata (Menu Navigazione)

1

2

Premere una volta.

MENU

Premere [▲▼▲▶] per

selezionare il gruppo e premere [ENTER].

Per riprodurre nell'ordine i contenuti del gruppo:

Premere [ENTER].

Per avviare la riproduzione a partire dall'elemento selezionato:

Premere [▲▼] per selezionare e premere [ENTER].

Numero del gruppo e dell'elemento in corso di riproduzione

- JPEG, WMA/MP3, MPEG4 e DivX video: numero attualmente selezionato

Gruppo Contenuto

• Per ascoltare file WMA/MP3 quando si visualizza un'immagine JPEG sullo schermo, selezionare prima un file JPEG, quindi selezionare il file WMA/MP3. (Non effettuare la selezione nell'ordine inverso.)
• Per uscire alla schermata: Premere [MENU].

Utilizzo dei menu secondari

1 Premere [MENU]. 2 Premere [DISPLAY]. 3 Premere [▲▼] per selezionare il menu secondario, quindi premere [ENTER].

Menu secondario

✓Multicanale	Gruppi e contentuti
Lista scena	Solo contentuti
Struttura	Solo gruppi
Miniatura	Anteprime JPEG
Gruppo successivo	Passa al gruppo successivo
Gruppo precedente	Torna al gruppo precedente
✓Tutto	Tutti i contentuti
Audio	Solo WMA/MP3
Immagine fissa	Solo JPEG
Video	MPEG4 e DivX solo video
✓Guida	Per passare tra i messaggi di guida e l'indicatore
Trova	di stato della riproduzione
	Per cercare per gruppo o contento del titolo (→ di seguito)

Cercare per gruppo o contenuto del titolo

1 Premere [MENU].

2 Premere [←▶] per evidenziare il titolo di un gruppo o di un contenuto ed eseguire la ricerca rispettivamente all'interno del gruppo o del contenuto.

3 Premere [DISPLAY].

4 Selezionare "Trova" e premere [ENTER].

5 Premere [Δ∇] per selezionare un carattere, quindi premere [ENTER].

Ripetere il procedimento per immettere un altro carattere. Vengono ricercate anche le lettere minuscole. - Tenere premuto [1,2] per passare tra A, E, I, O e U. - Premere [4] per cancellare un carattere. - Cancellare l'asterisco (*) per cercare i titoli che cominciano con quel carattere.

6 Premere [▶] per selezionare "Trova" e premere [ENTER]. Appare la schermata con i risultati della ricerca. 7 Premere [Δ∇] per selezionare il gruppo o il contenuto e premere [ENTER].

Informazioni sul contenuto DivX VOD

I contenuti Video-on-Demand (VOD) DivX sono criptati per la protezione dei diritti d'autore. Per riprodurre il contenuto DivX VOD su questa unità è necessario registrare l'unità stessa.

Seguire le istruzioni on-line per acquistare contenuti DivX VOD quando si inserisce il codice di registrazione dell'unità e procedere con la registrazione. Per maggiori informazioni su DivX VOD, visitare il sito www.divx.com/vod.

Visualizza il codice di registrazione dell'unità

(→ 13, Registrazione DivX)

- 8 caratteri alfanumerici

• Consigliamo di annotare questo codice per poterlo utilizzare in futuro.
• Dopo aver riprodotto contenuti DivX VOD per la prima volta, viene visualizzato un nuovo codice di registrazione in "Registrazione DivX". Non utilizzare questo codice per acquistare contenuti DivX VOD. Se viene utilizzato quel codice per acquistare dei contenuti DivX VOD e poi vengono riprodotti dei contenuti sull'unità, non sarà più possibile riprodurre contenuti acquistati utilizzando il codice precedente.
• Se vengono acquistati dei contenuti DivX VOD servendosi di un codice di registrazione diverso da quello dell'unità, non sarebbe possibile riprodurre questi contenuti. (Viene visualizzato "Errore di autorizzazione".)

Informazioni sui contenuti DivX che possono essere riprodotti un certo numero di volte

Alcuni contenuti DivX VOD possono essere riprodotti solo un dato numero di volte. Quando vengono riprodotti questi contenuti, viene visualizzato il numero di riproduzioni restanti. Non è possibile riprodurre questi contenuti quando il numero di riproduzioni restanti è zero. (Viene visualizzato "Noleggio scaduto".) Quando vengono riprodotti questi contenuti,

• Il numero di riproduzioni restanti scende di uno se
• l'unità viene spenta o viene visualizzato il menu "Impostazioni".
• premere [■] due volte. -premere [1,1] (Salta o circa) ecc. e arrivare ad altri contenuti.

Informazioni sulla visualizzazione dei sottotitoli DivX

Con questa unità è possibile visualizzare i sottotitoli registrati DivX sul disco video. Questa funzione non ha alcuna relazione con i sottotitoli di cui nelle specifiche standard DivX e non ha nessuno standard chiaro. A seconda dei metodi utilizzati per la creazione del file, le seguenti funzioni potrebbero non essere operative.

Visualizzazione del testo dei sottotitoli (→ 10 Sottotitolo)

• I file video DivX che non riportano la dicitura "Text" non contengono il testo dei sottotitoli. I sottotitoli non vengono visualizzati.
• Se i sottotitoli non vengono visualizzati correttamente, provare a modificare le impostazioni della lingua (→ 13, Testo sottotitolo).

Tipologie di file di testo per sottotitoli che possono essere visualizzate

I sottotitoli conformi a questi requisiti possono essere visualizzati sul dispositivo.

• Formato file: MicroDVD, SubRip, o TMPlayer
• Estensione file: ".SRT", ".srt", ".SUB", ".sub", ".TXT", o ".txt"
• Nome file: Non deve superare i 44 caratteri esclusa l'estensione del file.
• Il file video DivX e i file di testo per i sottotitoli si trovano nella stessa cartella, e i nomi dei file sono gli stessi, tranne che per l'estensione.
• Se nella stessa cartella c'è più di un file sottotitoli, i file vengono visualizzati secondo il seguente ordine di priorità: "srt", "sub", "txt".

Limitazioni del dispositivo

• Nelle seguenti situazioni i sottotitoli non possono essere visualizzati come sono stati registrati. Inoltre, a seconda dei metodi utilizzati per la creazione del file o dello stato della registrazione, potrebbero essere visualizzate solo parti dei sottotitoli, oppure i sottotitoli potrebbero non essere visualizzati del tutto.
• Quando nel testo dei sottotitoli sono compresi caratteri speciali.
• Quando le dimensioni del file superano i 256 KB.
• Quando nei dati dei sottotitoli sono compresi caratteri di un particolare stile. I codici che indicano lo stile del carattere all'interno dei file vengono visualizzati come caratteri del sottotitolo.
• Quando esistono dei dati all'interno dei dati sottotitoli con un formattazione diversa.
• Se il nome del file video DivX non viene visualizzato correttamente sullo schermo (il nome del file viene visualizzato come "_"), il testo dei sottotitoli potrebbe non essere visualizzato correttamente.
• Il testo dei sottotitoli non viene visualizzato quando sono in corso operazioni come ad esempio ricerca, Time Slip o altre simili.
• I sottotitoli non possono essere visualizzati quando sono attivi menu OSD rapido, Menu su schermo, Menu di navigazione e altre schermate simili.

Suggerimenti per la realizzazione di dischi di dati

Formato: WMA Disco: CD-R/RW

Estensione: ".WMA", ".wma"

Riferimento:

• Rapporto di compressione compatibile: fra 48 kbps e 320 kbps. Non è possibile riprodurre file WMA protetti da copia.
• Questa unità non è compatibile con i file Multiple Bit Rate (MBR: un file che contiene lo stesso contenuto codificato a diversi bit rate).

Formato: MP3

Disco: DVD-RAM, DVD-R/RW, CD-R/RW

Estensione: ".MP3", ".mp3"

Riferimento:

• Frequenza di campionamento: DVD-RAM, DVD-R/RW: 11,02, 12, 22,05, 24, 44,1 e 48 kHz. CD-R/RW: 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 e 48 kHz.
• Rapporto di compressione compatibile: fra 32 kbps e 320 kbps.
• Questa unità non è compatibile con i tag ID3.

Formato: JPEG

Disco: DVD-RAM, DVD-R/RW, CD-R/RW

Estensione: ".JPG", ".jpg", ".JPEG", ".jpeg"

Riferimento:

• I file JPEG realizzati con una fotocamera digitale conformi alla versione DCF (Design rule for Camera File system) Standard 1.0 vengono visualizzati.
• I file che sono stati alterati, modificati o salvati con software di editing immagini tramite computer potrebbero non venire visualizzati.
• Questa unità non può riprodurre immagini in movimento, JPEG PROGRESSIVO, MOTION JPEG e altri formati che differiscano dal formato JPEG (ad esempio TIFF) o riprodurre immagini con audio incorporato.

Formato: MPEG4

Disco: DVD-RAM, DVD-R/RW, CD-R/RW

Estensione: ".ASF", ".asf"

Riferimento:

• Con questa unità è possibile riprodurre dati MPEG4 [conformi alle specifiche SD VIDEO (standard ASF)/MPEG4 (profilo semplice) video/audio G.726] registrati con Panasonic multifotocamera SD o registratori DVD.
• La data di registrazione potrebbe non corrispondere alla data attuale.

Formato: DivX

Disco: DVD-RAM, DVD-R/RW, CD-R/RW

Estensione: ".DIVX", ".divx", ".AVI", ".avi"

Riferimento:

• Riproduce tutte le versioni di DivX video (compreso DivX® 6) [Sistema video DivX /MP3, Dolby Digital o audio MPEG] con riproduzione standard dei file multimediali DivX®. Funzioni aggiunte con DivX Ultra non supportate.
• DivX file di dimensioni superiori ai 2GB o non dotati di indice potrebbero non essere riprodotti correttamente su questa unità.
• Questa unità supporta tutte le risoluzioni fino a un massimo di 720×480 (NTSC)/720×576 (PAL).
• È possibile selezionare fino a 8 tipi di audio e sottotitoli su questa unità.
• Se i gruppi fossero creati lontani dalla cartella principale come "002 group" nell'illustrazione qui sotto, l'ottavo e i successivi vengono visualizzati sulla stessa linea verticale nella schermata del menu.
• Ci possono essere delle differenze nell'ordine di visualizzazione sulla schermata del menu e su quella del computer.
• Questa unità non può riprodurre i file registrati utilizzando la scrittura a pacchetti.

Nominare cartelle e file su dischi dati

(In qualsiasi dispositivo i file vengono trattati come contenuti e le cartelle come gruppi.)

In fase di registrazione stabilire i nomi delle cartelle e dei file. Questa operazione andrebbe fatta con numeri che hanno lo stesso numero di cifre, e andrebbe fatta nell'ordine con il quale si vuole riprodurre (talvolta potrebbe non funzionare).

DVD-RAM

• Il disco deve essere conforme a UDF 2.0.

DVD-R/RW

• Il disco deve essere conforme al Formato Universale del disco (UDF 1.02/ISO9660).
• Questa unità non è compatibile con il formato multi-sessione. Viene riprodotta solo la sessione di default.

CD-R/RW

• I dischi devono essere conformi allo standard ISO9660 livello 1 o 2 (tranne che per i formati estesi).
• Questa unità è compatibile con la modalità multi-sessione, ma se ci sono molte sessioni è necessario attendere più a lungo l'inizio della riproduzione. Limitare al minimo il numero delle sessioni per evitare il presentarsi di questo problema.

Utilizzo dei menu su schermo

1 ad esempio DVD-V

DISPLAY Premere una volta.

Menu Titolo 1/7 Capitolo 1/3 Tempo 0:01:08 Audio 4 Sottotitolo No Angolo 1/1 Altre impostazioni

① Premere [△▽] per selezionare il menu.

② Premere [ENTER] per passare al menu successivo e [△▽] per selezionare la voce.

③ Premere [ENTER] per confermare.

Ripetere i passaggi se necessario.

• Gli elementi visualizzati variano in base al tipo di software.
• Alcune voci possono essere modificate premendo [▷] invece di [ENTER].
• Alcune funzioni sono attive solo durante la riproduzione.
• Premere [←] per tornare al menu precedente. Qualora ciò non fosse possibile, uscire dalla schermata (→ di seguito) e ripetere i passaggi sopraindicati per tornare al menu precedente.
• Per uscire alla schermata: Premere [RETURN].

Menu principale

Programma, Gruppo, Titolo Capitolo, Traccia, Lista ripr. Contenuto	Per iniziare da un elemento specifico • Premere [▲▼] per effettuire la selezione, quando premere [ENTER]. • Tenere premuto [▲▼] per modificare più velocamente l'impostazione.
Tempo	Per augmentare o diminuire (Time Slip solo per la riproduzione) DVD-VR DVD-V (Tranne +R/+RW) DivX 1. Premere [ENTER] due volte per visualizzare l'indicatore di Time Slip. 2. Premere [▲▼] per selezione il tempo, quando premere [ENTER]. • Tenere premuto [▲▼] per modificare più velocamente l'impostazione. Per cambiare la visualizzazione del tempo restante/trascorso
Video	Per visualizzato il numero di pixel DivX vieneanche visualizzata fps (frame per secondo).
Audio	Per modificare l'audio (film) DVD-VR DivX È possibile selezionale "L", "R" o "L R". VCD È possibile selezionale "L", "R", "L R" o "L + R". DVDV (Dischi karaoke) 1) Premere [▲▼] per selezione "Canto". 2) Premere [ENTER] quando [▲▼] per selezione la你可以. 3) Premere [ENTER]. Per ulteriori dettagli,fare riferimento alle struzioni del disco. Tipodi/dati del segnale LPCM/□ Digital/DTS/MP3/MPEG:Segnale di tipo kHz (Frequenza di campionamento)/bit/ch (Numero di canali) Esempio:3/2 .1ch 1):Effetto a bassa frequenza (non visualizzato se non c'è segnale) 0:Assenza di effetto surround 1:Surround mono 2:Surround stereo (sinistro/destro) 1:Centrale 2:Anteriore sinistro+Anteriore destro 3:Anteriore sinistro+Anteriore destro+Centrale
Selezione numero VCD (con controllo della riproduzione)	Per insereire il numero (→6) • Tenere premuto [▲▼] per modificare più velocamente l'impostazione.
Miniatura	Per visualizzare le anteprime
Sottotitolo	Per modificare i sottotitoli (Dischi con sottotitoli) 1) Premere [ENTER] poi [▲▼] per selezione "No" o "Si" e la lingua dei sottotitoli. 2) Premere [ENTER]. • Su dischi +R/+RW, potrebbe essere visualizzato un numeroanche per i sottotitoli non visualizzati. • DVD-VR (con informazioni di attivazione/disattivazione dei sottotitoli) - E possible selezione solo On o Off. - Non è possible registrare le informazioni di attivazione/disattivazione dei sottotitoli utilizzando registratori DVD Panasonic.
Marcatura (VR)	Per richiamare un marcatore registrato su registratori DVD.
Angolo	Per selezionare l'angolazione DVDV con molte angolazioni
Ruotare immagine	Per ruotare l'immagine ("A destra" o "A sinistra")
Slideshow	Per attivare/disattivare la visualizzazione di una successione di immagini fisse Per Cambiare i tempi di visualizzazione di una successione di immagini fisse (da "1 Veloc" a "5 Lento") • Durante l'uso di Slideshow, le funzioni di salute/Rotate Picture potrebbero non funzionare correttamente,secondo la posizione di riproduzione.
Altre impostazioni	(→11)

Velocità ripr.

DVD-VR Normale ×0.6 a ×1.4 (in 0,1 unità) • Premere [▷ ON] per tornare alla riproduzione normale. • Dipo aver modificato la velocità, Bassi armonici, Advanced Surround e Sound Enhancement (▷ di seguito) non funziona. • A seconda della modalità di registrazione del disco,QLA sua funzione potrebbe non essere disponibile.

Velocità ripr.

×1.4 ×1.3 ×1.2 ×1.1 √Normale ×0.9 ×0.8 ×0.7 ×0.6

Menu Riproduzione (Solo quando è possibile visualizzare il tempo di riproduzione trascorso.

JPEG: è possibile utilizzare la funzione di ripetizione.)

Ripetere	Selezionare una voce da ripetere.
Ripetizione A-BPer ripetere una sezione specifica	Tranne DVD-VR (pare fermo immagine) MPEG4 DivX e JPEGPremere [ENTER] nei punti di inizio e fine.Premere di nuovo [ENTER] per annullare.
Advanced Disc ReviewVerifiche dei titoli/programmi da riproduire	DVD-VR DVD-V (Eccetto +R/+RW)Premere [▶ON] quando viene individuato un titolo/programma dariproduurre.E è inoltre possibile rivedere agli 10 minuti. Selezionare "Modalità Intervalto" (→13, "Advanced Disc Review" nella scheda "Disco").A seconda della posizione di riproduzione,questa funzione potrebbe non essere disponibile.DVDVR Non utilizzabile:- con parte immagini fisse.- durante la riproduzione di un elenco di riproduzione.

Menu Immagini

Modo Immagine • Fornire la giusta qualità dell'imagine per apprezze i film (Cinema1/Cinema2) • Riduzione del disturbo nelle immagini (Filtro Definizione/MPEG DNR)	Normale: Immagini normali Cinema1: Sfuma le immagini e miglioria i dettagli nelle scene scure. Cinema2: Rende più nitide le immagini e aumento la visibilità dei dettagli nelle scene buie. Utente: Regolaz. imagine (→ di seguito) • Questa funzione potrebbe non essere operative a seconda della registrazione del disco.	Menu Modo Immagine Cinema1
	Regolaz. imagine Filtro Definizione: Consente di ridurre il rumore di fondo per dare una sensazione di maggiore profundità. MPEG DNR: Consente di ridurre gli artefatti e le sbavature intorno a zone contrastaste dell'imagine.
	① Premere [▲▼] per selezionare “Regolaz. imagine” e premere [ENTER]. ② Premere [▲▼] per selezionare “Filtro Definizione” o “MPEG DNR”. ③ Premere [▲▼] per cancellare l'impostazione. (Filtro Definizione: da 0 a +4, MPEG DNR: da 0 a +3) • Questa funzione potrebbe non essere operativa a seconda della registrazione del disco.	Regolaz. imagine Filtro Definizione 0 MPEG DNR 0
Selezione origine	DivX Se si selezione “Auto”, il metod di creatione dei contenui DivX viene individuato e riprodotto automaticamente. Se l'imagine è distorta, selezionare “I (Interlacciamento)” o “P (Progressivo)” a seconda del metod di creatione utilizzato per la registrazione del disco. Auto, I (Interlacciamento), P (Progressivo)

Menu Audio

Bassi armonici Ascolto dei bassi forti con gli altoparlanti	DVD-V DVD-VR Si ←→ No • Questo è efficace su dischi 5,1 channel DVD-Video e dischi DVD-VR. Questo è efficaceanche su alcune varietà di dischi a 2 canali. • Se il suo è distorto o vi sono disturbi, impostare l'opzione su "No". • Questa funzione potrebbe non essere operativa a seconda della registrazione del disco.	Menu Bassi armonici No
Advanced Surround Godere dell'effetto virtual surround	Film con 2 o più canali "SP 1 Naturale", "SP 2 Aumento", "HP 1 Naturale" o "HP 2 Aumento". L'effetto audio surround più essere ottentuto con 2 altoparlanti (o altre apparetchiature). • Se si utilizzato le cuffie, preme per selezione "HP 1 Naturale" o "HP 2 Aumento". • Se si utilizzato dischi registrati con effetto surround, il suo sembra provenire dagli altoparlanti su entrambi i lati. • La posizione ottimale èEDI a circa 3 o 4 volte la distanza fra gli altoparlanti anteriore sinistro e destro oppure alla larghezza del teilevisore se si utilizzato gli altoparlanti di quest'ultimo. • Non è disponibile se Bassi armonici (→ sopra) è attivo. • Non utilizescere in combinazione con effetti surround di altri apparecchi.
Dialogue Enhancer Aumenta il volume della audio dei film per facilitarne l'ascolto	DVD-V (Dolby Digital, DTS, MPEG, a 3 o più canali, con dialoghi registrati sul canale centrale) DXI (Dolby Digital, 3-canali o più, con il dialogo registrato nel canale centrale) Si ←→ No
Sound Enhancement Per godere di un suono piacevole, come se fosse analogico	DVD-VR DVD-V (solo se registrati a 48 kHz) VCD CD WMA MP3 (registrati con frequence diverse da 8 kHz, 16 kHz o 32 kHz) Si ←→ No • Questa funzione non è disponibile con MP3 su DVD-RAM o DVD-R/RW. • Non funziona quando Bassi armonici o Advanced Surround (→ sopra) è attivo. • A seconda della modalità di registrazione del disco, QUESTA funzione potrebbe non essere disponibile.

(Continua sulla pagina successiva)

Utilizzo dei menu su schermo

(continua) Menu Display

Informazione	Si←→No
Posizione sottotitolo	Da 0 a-60 (in 2 unità)
Luminosità sottotit.	Auto, da 0 a-7
A tuttichermo	FilmPer espandere l'immagine Letterbox e adattarla allo schermo.Premere [▲▼] per selezioneare le proportioni dell'immagine preimposte o "Auto".DVD-VR DVD-V VCDAuto←4:3 Standard→ European Vista←16:9 Standard↑-Modo Cinemascope2←-Modo Cinemascope1←-American Vista←-Le proportioni dell'immagine potrebbero non essere visualizzate, secondo il disco in uso.MPEG4 DivXStandard← Originale↑-Piano←↑
Zoom manuale	FilmPremere [▲▼] per effettuare regolazioni precise. (Tenere premuto per modificare più velocamente.)-da x1.00 a x1.60 (con unità 0,01)-da x1.60 a x2.00 (con unità 0,02)MPEG4 Divx solo- da x2.00 a x4.00* (con unità 0,05)*Potrebbe non essere possibile zoomare fina a x4.00 a seconda della TV collegata e dalle impostazioni della TV stessa oppure delle condizioni di registrazione.
Visualizza Bitrate	FilmSi←→No
OSD trasparente	No, Si, Auto (Si attiva automaticamente quando le immagini compaionso sullo schermo.)
Altri Menu
Impostazioni	(→13)
RiproroduzioneDVD-VR Riproduz. HighMATO Riproduz. disco dati	Selezionare "Riproduz. disco dati" nei seguenti casi:- Per la riproduzione di dischi HighMAT alla useare la funzione HighMAT- Per riproduire audio (MP3), immagini (JPEG) o video (MPEG4 DVX) su DVD-RAM con titoli registrati (DVD-VR)· Per tornare alla riproduzione dei titoli (DVD-VR), selezionare "Riproduzione DVD-VR".

Lista dei codici delle lingue

Abkhazian: 6566	Bihari: 6672	Faeiroco: 7079	Indonesiano: 7378	Malese: 7783	Portoghese: 8084	Sloveno: 8376	Turkmeno: 8475
Afar: 6565	Birmano: 7789	Figuiano: 7074	Ingelese: 6978	Malgascio: 7771	Quechua: 8185	Somalo: 8379	Twi: 8487
Afrikaans: 6570	Bretone: 6682	Finlandese: 7073	Interlingua: 7365	Maltese: 7784	Raeto-Romanzo: 8277	Spagnolo: 6983	Ucaino: 8575
Albanese: 8381	Bulgaro: 6671	Franese: 7082	Irlandese: 7165	Maori: 7773		Sudanese: 8385	Ungherese: 7285
Amarico: 6577	Cambogiano: 7577	Frisiani: 7089	Islandese: 7383	Marathi: 7782	Rumeno: 8279	Svedese: 8386	Urdu: 8582
Arabo: 6582		Galianzano: 7176	Italiano: 7384	Moldavo: 7779	Russo: 8285	Swahili: 8387	Uzbeko: 8590
Armeno: 7289	Catalano: 6765	Gallese: 6789	Kannada: 7578	Mongolo: 7778	Samoano: 8377	Tagalog: 8476	Vietnamita: 8673
Assamese: 6583	Ceco: 6783	Georgiano: 7565	Kashimiri: 7583	Nauruano: 7865	Sanskrito: 8365	Tagico: 8471	Volapuk: 8679
Aymara: 6589	Cinese: 9072	Giapponese: 7465	Kazako: 7575	Nepalese: 7869	Scozze-Gaelico: 8365	Tamil: 8465	Wolof: 8779
Azerbaigian: 6590	Coreano: 7579	Giavanese: 7487	Kirghiso: 7589	Norvegese: 7879	7168	Tartaro: 8484	Xhosa: 8872
	Corso: 6779	Greco: 6976	Laotiano: 7679	Olandese: 7876	Serbo: 8382	Tedesco: 6869	Yiddish: 7473
Basco: 6985	Croato: 7282	Groenlandico: 7576	Latino: 7665	Oriya: 7982	Serbo-Croatio: 8372	Telugu: 8469	Yoruba: 8979
Bashkir: 6665	Curdo: 7585		Lettone: 7686	Panjabi: 8065	8372	Thai: 8472	Zulu: 9085
Bengali; Bangla: 6678	Danese: 6865	Guarani: 7178	Lingala: 7678	Pashto, Pushto: 8083	Shona: 8378	Tibetano: 6679
	Ebraico: 7387	Gujarati: 7185	Lituano: 7684		Sindhi: 8368	Tigrinya: 8473
Bhutani: 6890	Esperanto: 6979	Hausa: 7265	Macedone: 7775	Persiano: 7065	Singhalese: 8373	Tonga: 8479
Bielorusso: 6669	Estone: 6984	Hindi: 7273	Malayalam: 7776	Polacco: 8076	Slovacco: 8375	Turko: 8482

Prodotto su licenza dei Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi dei Dolby Laboratories.

Prodotto dietro licenza con N. di brevettato USA: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.487.535 e altri brevetti USA e internazionali depositati e pendenti. DTS è un marchio registrato e i logo DTS, Symbol e DTS 2.0 Channel sono marchi depositati di DTS, Inc. © 1996-2008 DTS, Inc. Tutti i diritti riservati.

N. brevettato USA 6,836,549; 6,381,747; 7,050,698; 6,516,132 e 5,583,936.

Questo prodotto include technologia di protezione da copia protetta da brevetti degli Stati Uniti e altri diritti di propietà intellettuale. L'uso di tale Tecnologia di protezione da copia deve essere autorizzata da Macrovision ed è destinato esclusivamente ad usi domestici e altre visualizzazioni limitate, se non altrimenti autorizzato da Macrovision. E vietato il Reverse engineering o lo smontaggio.

Prodotto Official DivX® Certified. Riprodukte tutte le versioni dei video DivX® (inclusa la versione DivX®6) con la riproduzione standard dei file multimediai DivX®. DivX, DivX Certified e i loghi associati sono marchi commerciali di DivX, Inc. e vengono utilizzati in licenza.

L'uso di questo prodotto viene concesso in base alla licenza MPEG-4 Visual Patent Portfolio license per uso personale e non commerciale da parte di un privato per (i) la codifica di video in conformità allo standard MPEG-4 Visual Standard ("Video MPEG-4") e/o (ii) la decodifica di video MPEG-4 codificato da un privato nell'ambito di attività personali e non commerciali e/o ottenuto da un provider di contenuti video MPEG-4 titolare di una licenza MPEG LA. Non viene concessa, né esplicitamente né implicitamente, alcuna licenza per qualsiasi altro uso. Per ulteriori informazioni sulle licenze e sull'uso promozionale, interno e commerciale di "Thisizio," rivolgersi a MPEG LA, LLC. Vedere http://www.mpegla.com.

HighMAT e il logo HighMAT sono marchi di fabbrica o marchi di fabbrica registrati della Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

Windows Media e il logo Windows sono marchi di fabbrica o marchi di fabbrica registrati della Microsoft Corporation negli Stati Uniti e/o in altri Paesi. Questo prodotto è protetto da certi diritti di proprietà intellettuali della Microsoft Corporation e di terze parti. L'uso o la distribuzione di tale tecnologia fuori di questo prodotto sono proibiti senza licenza da Microsoft o da una consociata Microsoft autorizzata e terze parti.

Modifica delle impostazioni del lettore

• Facendo riferimento alla tabella più sost, modificare come richiesto.
• Le opzioni sottolineate sono quelle preimpostate.
• Le voci visualizzate potrebbero differire a seconda del tipo di software. Le impostazioni rimangono invariate anche se si attiva la modalità di standby dell'unità.

1

2

Premere una volta.

① Premere [▲▼] per selezionare "Altre impostazioni". ② Premere [ENTER] poi [▲▼] per selezionare "Altri Menu". ③ Premere [ENTER] poi [▲▼] per selezionare "Impostazioni". ④ Premere [ENTER].

Menu Elemento Contenuto

Premere [▲▼▶] per selezionare il menu, dato, contenuto e premere [ENTER]. - Per inserire un numero: premere [▲▼] per selezionare e premere [ENTER]. Per ritornare alla schermata precedente: premere [RETURN]. - Per uscire dalla schermata: premere [RETURN] diverse volte.

Scheda "Disco"

Audio (dialoghi)	• Inglese • Originale*1 • Altro*****3	Opzioni lingua
		• Francese • Spagnolo
Sottotitoli	• Automatica*2 • Altro*****3	• Tedesco • Italiano
		• Olandese • Svedese
Menu del disco	• Inglese • Altro*****3	• Polacco
Advanced Disc Review Selezionale la modalità di verificata (→ 11).	• Modalità Intro: Consente di rivedere agli titolo/programma. • Modalità Intervallo: Consente di rivedere gliiani 10 minuti.
Accesso autorizzato Impostare un livello di accesso per limitare la riproduzione di DVD-Video. •Seguire le istruzioni sullo schermo.	Impostazione del livello di accesso (Quando è selezionato il livello 8) • 8 Accesso a tutti i titoli • 1 a 7: Per impedire la riproduzione di DVD-Video con i corrispondenti livelli di accesso registrati. • 0 Proibiti tutti i titoli: Per impedire la riproduzione dei dischi privi di livello di accesso. Quando si imposta un livello di accesso, viene visualizzata una schermata di immissione della password.Seguire le istruzioni sullo schermo. Non dimenticare la password. Se un DVD-Video ha un livello di accesso inferiore a quello impostato per l'unità, viene visualizzato un messaggio sullo schermo.Seguire le istruzioni sullo schermo.

Viene selezionata la lingua pre-impostata sul disco. 2 Se la lingua selezionata per "Audio (dialoghi)" non è disponibile, i sottotitoli appariranno in quella lingua (se disponibile sul sito). 3 Inserire un numero di codice che si riferisce alla tabella a pagina 12.

Scheda "Video"

Schermo TV Selezionale l'impostazione adatta al tevisore e alle proprie preferenze.	4:3 Pan&Scan: Televisione aspetto normale (4:3) I lati dell'immagne widescen vengono tagliati in modo da adattarsi allo schermo (se consentito dal disco). 4:3 Letterbox: Televisione aspetto normale (4:3) L'immagne widescen è visualizzata in formato Letterbox. 16:9: Televisione a schermo ampio Utilizzato le modalità dello schermo tevisivo per cancellare il modo in cui viene visualizzata l'imagine.
Modo di fermoimmagine Specficare il tipo di immagine visualizzata durante la modalità pausa.	Automatico Field: Le immagini non sono sfocate, ma la qualità non è elevata. Fotogramma: La qualità generale è elevata, ma le immagini potrebbero apparire sfocate.
Uscita disco NTSC Scegliere un'uscita PAL 60 o NTSC per la riproduzione di dischi NTSC.	PAL60: Per il collegamento a un tevisore PAL NTSC: Per il collegamento a un tevisore NTSC
Uscita Immagine/Video Selezionale il formato del segnale di output per il JPEG, MPEG4 e video DivX.	Automatico PAL NTSC/PAL60: L'uscita dipenderà dall'impostazione "Uscita disco NTSC" (→ sopr). Modificare QUESTa impostazione se la riproduzione delle immagini non è nitida.

Scheda "Audio"

Compressione dinamica

No Si: Regola la chiarezza del suono,anche a basso volume,tramite la compressione della gamma tra il livello acustico più basso e quello più alto. Particularmente individato per la visione notturna.(Utilizzabile solo con Dolby Digital.)

Scheda "DivX"

Testo sottotitolo*	● Caratteri latini1 ● Caratteri latini2 ● Caratteri cirillici ● Turco
Registrazione DivX	Il codice di registrazione è necessario per l'acquireo e la riproduzione di contenuti DivX Video-on-Demand (VOD). (→ 9)

• Questa opzione viene visualizzata solo dopo che si riproduce un file DivX con il testo dei sottotitoli.

Scheda "Display"

Lingua del menu	• English • Netherlands	• François • Svenska	• Espanol • Polski	• Deutsch • Italiano
On screen display	• Si	• No
Sfondo durante la produzione Selezionare lo sfondo da visualizzare durante la produzione di JPEG, MPEG4 e video DivX.	• Nero	• Grigio

Scheda "Altri"

Reinizializzare impostazione Ripristina tutti i valori dei menu di impostazione sulle impostazioni predefinite.

Si: La schermata della password viene visualizzata se "Accesso autorizzato" (→ soprà) è impostato. Si prega di inseire la stessa password e premere [ENTER]. Quando "Inizializzato" appeare sullo schermo attendere all'incirca per 10 secondi. Premere [ENTER] quando spagnere e riaccendere l'unità. No

Utilizzo in auto

• Non lasciare l'unità su una superficie che potrebbe riscaldarsi, ad esempio un cruscotto. L'unità non è resistente al calore, pertanto si potrebbero verificare problemi di funzionamento. L'AUTISTA NON DEVE FAR FUNZIONARE IL DISPOSITIVO O GUARDARE FILM MENTRE SI TROVA ALLA GUIDA.

Una di queste operazioni potrebbe distrarre l'autista e provocare un incidente, il che avrebbe come risultato ferite gravi o danni.

Visione di filmati sul sedile posteriore con la staffa di montaggio all'appoggiatesta

È possibile vedere filmati sul sedile posteriore agganciando l'unità sul retro del sedile anteriore. - Si prega di inserire il disco prima di fissare l'unità al kit di montaggio su poggiatesta.

• Non attaccare o staccare l'unità o il supporto poggiatesta mentre l'auto è in movimento. Non collocare l'unità nelle seguenti posizioni:
• in nessun'altra posizione che non sia il sedile posteriore - dove possa essere vista o fatta funzionare dall'autista - dove potrebbe interferire con la guida dell'autista - dove potrebbe interferire con il funzionamento di un airbag
• Accertarsi che la fascia protettiva del dispositivo sia ben salda e verificare il blocco del dispositivo stesso. Consultare le istruzioni di aggiunta.

Qualora si verificasse un incidente, ci fosse un'improvvisa accelerazione o frenata, l'unità potrebbe muoversi e causare lesioni o danni. - Dovrebbe essere usato solo il kit Panasonic in dotazione per fissare l'unità al sedile dell'auto.

1 Fissare il kit di montaggio del dispositivo al sedile anteriore.

① Regolare l'appoggiatesta in modo da lasciare uno spazio aperto di circa 3 cm.

Agganciare al sedile in modo tale che il lato con l'etichetta della staffa possa essere visto da dietro il sedile.

Kit di montaggio su poggiatesta (in dotazione)

② Chiudere la fibbia e regolare la cinghia fino a stringerla intorno all'appoggiatesta.

Vista laterale OK

NO

Se lo spazio è maggiore di 3 cm, in caso di incidente, ecc. l'unità potrebbe staccarsi e causare lesioni.

2 Regolazione del monitor.

Ruotare il monitor all'indietro di modo che il display sporga in avanti. → 4, Regolazione dell'angolo dello schermo LCD

3 Collegare l'unità al supporto.

Tenendo l'unità con entrambe le mani, allinearla alle sezioni sporgenti sulla staffa.

Spingere l'unità verso il basso di circa 4 o 5 mm, in modo che le sporgenze sulla staffa si inseriscano nei fori sulla parte inferiore dell'unità.

• Prima dell'uso verificare che:
• la staffa sia fissata saldamente all'unità.
• l'unità non sia allentata e non possa essere sollevata verso l'alto.

Allineare le sezioni sporgenti. Quando il collegamento è corretto, è possibile udire un suono di blocco.

Schema del supporto e dell'unità

Utilizzare il monitor in posizione aperta come illustrato nell'immagine qui sotto per evitare un suono non normale o danni che potrebbero derivare dalle vibrazioni all'interno dell'auto. Il monitor può essere regolato a un'angolazione di circa 30°

Secondo il tipo di appoggiatesta, potrebbe non essere possibile fissare la staffa.

OK Max 23 cm

NO In caso di incidente, ecc. l'unità potrebbe staccarsi e provocare lesioni.

Rilascio del lettore dalla staffa

① Premere i tasti di rilascio (sinistro e destro) verso il centro della staffa. ② Sollevare l'unità per sbloccarla. - Non premere mai i tasti di rilascio, a meno che non si intenda staccare l'unità dalla staffa.

Collegamento dell'adattatore CC per auto in dotazione

Prima di collegare, consultare il manuale dell'auto o il rivenditore. - Collegare alla presa accendisigari di un'auto dotata di una batteria a 12 V. Non compatibile con auto dotate di batteria a 24 V. - Si tratta di un adattatore CC speciale per auto con messa a terra negativa. L'utilizzo di questo adattatore CC per auto in auto con messa a terra positiva potrebbe causare malfunzionamenti e portare a incendi.

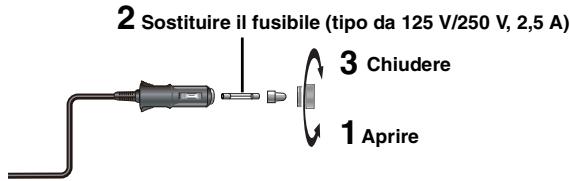

Sostituzione del fusibile

Per la sostituzione, utilizzare solamente il fusibile specificato da 125 V/250 V, 2,5 A. L'utilizzo di un altro tipo di fusibile può causare incendi.

Attenzione

• Per evitare di esaurire la batteria dell'auto
• Scollegare l'adattatore CC per auto dall'accendisigari dopo averlo utilizzato. L'adattatore CC per auto continua ad assorbire energia anche se non viene utilizzato, e se è collegato un pacco batterie a questa unità, inizierà a ricaricare utilizzando più energia.
• Non utilizzare l'adattatore CC per auto a lungo quando il motore non è in funzione. → 6) potrebbe non funzionare.
• Lasciare il cavo leggermente allentato. Non si assumono responsabilità in merito a danni causati da un'installazione non effettuata in modo corretto.

Lato sinistro dell'unità

È possibile ascoltare musica tramite l'impianto audio dell'auto collegando un adattatore cassette stereo (non in dotazione) alla presa delle cuffie ubicata sul lato sinistro del dispositivo.

Utilizzo di questa unità con altri dispositivi

Spegnere tutti i dispositivi prima di collegare e leggere le istruzioni di funzionamento.

Audio stereofonico

Utilizzo con un televisore

Collegare l'uscita video da questa unità direttamente alla TV.

Utilizzare l'adattatore RCAJ (non in dotazione) se il televisore dispone di un terminale SCART a 21 piedini.

Gli altoparlanti dell'unità non hanno schermatura magnetica. Non posizionare l'unità vicino a televisori, PC o altri dispositivi che possono facilmente ricevere segnali magnetici. Non tenere l'unità vicino a carte magnetiche (carte di credito, abbonamenti su scheda, eccetera). - Se si aumenta il volume della TV mentre il dispositivo è in funzione, il volume potrebbe aumentare di colpo quando si passa a una trasmissione della TV. Riportare il volume a un livello normale prima di cambiare canale.

Visione di video da altri apparecchi

1 Collegare il dispositivo a questa unità.

2 Premere [AV SELECT] per passare a "AUX".

"AUX" illumina sul display dell'unità.

• Avviare la riproduzione utilizzando il dispositivo collegato. (Si prega di consultare le istruzioni di funzionamento del dispositivo collegato.)
• L'unità non si spegne da sola perché è attiva la modalità "AUX". Spegnere il dispositivo alla fine dell'utilizzo.

Manutenzione

Per pulire l'unità, utilizzare un panno morbido e asciutto.

• Utilizzare un liquido di pulizia per lenti per rimuovere lo sporco dal pannello LCD.
• Per pulire l'unità non utilizzare mai alcol, solventi per vernici o benzina.

Manutenzione dell'obiettivo

• Rimuovere con cura la polvere dagli obiettivi utilizzando un compressore (opzionale).
• Prodotto consigliato: Kit di pulizia per obiettivi (SZZP1038C) (Disponibile presso i rivenditori Panasonic.)
• Non è possibile utilizzare un detergente per obiettivi di tipo CD.
• Evitare di toccare l'obiettivo con le dita.

Per pulire i dischi

• Pulire con un panno umido, quindi asciugare.

Specifiche tecniche

Intervallo della temperatura da +5 a +35 °C

d'esercizio:

Intervallo dell'umidità da 5 a 85% RH (nessuna condensa)

d'esercizio:

Dischi accettati (8 cm o 12 cm):

(1) DVD (DVD-Video, DivX*6,8) (2) DVD-RAM (DVD-VR*9, JPEG*4,6,7, MP3*2,6, MPEG4*5,6, DivX*6,8) (3) DVD-R (DVD-Video, DVD-VR*9, JPEG*4,6,7, MP3*2,6, MPEG4*5,6, DivX*6,8) (4) DVD-R DL (DVD-Video, DVD-VR 9) (5) DVD-RW (DVD-Video, DVD-VR 9, JPEG 4.6.7, MP3 2.6, MPEG4 5.6, DivX 6.8) (6) +R/RW (Video) (7) +R DL (Video) (8) CD, CD-R/RW [CD-DA, Video CD, SVCD, MP3,2,6, WMA,6, JPEG,4,6,7, MPEG,5,6, DivX,8, HighMAT Level 2 (audio e immagini)]

Sistema del segnale: PAL/PAL 60 (NTSC) selezionabile

Schermo LCD: 8" a-Si, LCD widescreen TFT (480x234xRGB)

AUDIO/VIDEO uscita/entrata:

Terminale di uscita/entrata:	Mini jack da φ 3,5 mm
Numero di terminali:	1systema (uscita/entrata selezionabile)
Video composito:
Livello di uscita/entrata:	1 Vp-p (75Ω)
Audio:
Livello di uscita/entrata:	1,5 Vrms (1 kHz, 0 dB, 10 kΩ)
Resa audio:
(1) Risposta di frequenza: • DVD (audio lineare): da 4 Hz a 22 kHz (campionamento a 48 kHz) da 4 Hz a 44 kHz (campionamento a 96 kHz)

CD audio:

da 4 Hz a 20 kHz

(2) Rapporto Segnale/Rumore: 100 dB (3) Gamma dinamica: 90 dB (4) Distorsione armonica totale: 0,015 %

Altoparlanti: Uscita: 0,5 W + 0,5 W (Distorsione del 10%)

Uscita cuffie:
Uscita:	Mini jack stereo da φ 3,5 mm
Numero di terminali:	2 sistemi

Pickup:

Lunghezza d'onda: 655 nm/790 nm (DVD/CD)

CC 12 V (terminale DC IN)/CC 7,2 V (terminale batteria esclusivo)

Consumo di energia

(con l'adattatore CA incluso): 11 W (Solo unità: 9 W)

Consumo energetico in modalità di attesa

(con l'adattatore CA incluso): circa 0,4 W

Consumo di energia in modalità ricarica

(con l'adattatore CA incluso): 12 W

Adattatore CA:

Alimentazione: CA da 100 a 240 V, 50/60 Hz

Consumo energetico: 22 W

Uscita CC: 12 V, 1,3 A

Adattatore CC per auto:

Uscita CC: 12 V, 1,5 A

(Veicolo con solo batteria 12 V)

Precauzioni per l'uso dei dischi

• Non applicare etichette o adesivi ai dischi per evitare di deformarli e di renderli inutilizzabili. Non scrivere sul lato dell'etichetta con una penna a sfera o altri strumenti di scrittura.
• Non utilizzare spray detergente per dischi, benzina, diluenti, liquidi contro l'elettricità statica o qualsiasi altro solvente. Non utilizzare protezioni o custodie antigraffio.
• Non sovrapporre l'uno all'altro o lasciar cadere i dischi. Non posare oggetti su di essi.
• Per proteggere i dischi da sporco e graffiti, rimetterli nelle loro custodie o cartucce quando non sono in uso. Non utilizzare i seguenti dischi:
• Dischi con adesivo derivante da adesivi o etichette staccate (dischi a noleggio, eccetera).
• Dischi deformati o incrinati.
• Dischi di forma irregolare, ad esempio a forma di cuore.

Blocco batteria (ioni di litio)

CGR-H711 (in dotazione):

Tensione: 7,2 V

Capacità (minima): 2100 mAh

Dimensioni (larghezza × profondità × altezza) (esclude le sporgenze e la batteria):

242,6 mm (larghezza) × 173,5 mm (profondità) × 46,0* mm (altezza)

*23,9 mm nel punto più basso

(profondità = 173,5 mm compresa la pila)

(altezza = 46,6 mm compresa la pila)

Peso:

(batteria compresa): all'incirca 1010 g

(senza batteria): all'incirca 866 g

Nota

Dati tecnici soggetti a modifica senza preavviso. 1 Conforme allo standard IEC62107 2 MPEG-1 Layer 3, MPEG-2 Layer 3 3 Windows Media Audio Versione 9.0 L3 Non compatibile con Multiple Bit Rate (MBR) 4 File JPEG Baseline Exif Ver 2.1 Risoluzione dell'immagine: tra 160 × 120 e 6144 × 4096 pixel (sotto campionamento 4:0:0, 4:2:0, 4:2:2 o 4:4:4) *5 I dati MPEG4 registrati con multi fotocamera Panasonic SD e registraratori DVD

Conformi alle specifiche SD VIDEO (ASF standard)/MPEG4 (Profilo Semplice) SYSTEMA video/G.726 systema audio

6 Il numero totale combinato di contenuti e gruppi audio, immagini e film riconoscibili: 4000 contenuti audio, immagini e film e 400 gruppi. 7 Le immagini molto lunghe e sottili potrebbero non essere visualizzate. 8 Riproduce tutte le versioni di DivX® video (compresi DivX®6) con coproduzione standard di file multimediali DivX® video. Certificato DivX® Home Theater Profile. 9 CPRM non è compatibile.

Guida alla risoluzione dei problemi

Prima di richiedere assistenza, effettuare le seguenti verifiche. Se non si è certi in merito ad alcune delle verifiche, o se la soluzione indicata non risolve il problema, rivolgersi al rivenditore per ricevere maggiori informazioni. (Le pagine di riferimento sono indicate fra parentesi.)

I seguenti comportamenti non sono indice di malfunzionamento.

• Emissione di suoni dall'adattatore CA durante la ricarica.
• Riscaldamento del blocco batteria durante la ricarica o l'uso.
• Riscaldamento della superficie e dell'area intorno all'unità in caso di uso prolungato.

Alimentazione

L'unità non si accende.	Verificare i colleaguei all'adattatore CA o al blocco batteria. (4) L'unità è dotata di un circuito di protezione che si attiva se diventa troppo calda o troppo fredda. L'unità non funziona qualora si verificazzero istedizi condizioni. Utilize l'unità a una temperature compresa fra i 5°C e i 35°C.
L'unità si spegne automaticamente. Non è possibile effettuare il caricamento, oppure l'indicatore [CHG] non si accende.	Il dispositivo si spegne automaticamente dopo 15 minuti (all'incirca 5 minuti quando si sta utilizzando il pacco Batterie) per risparmiare energia. Accendere nuovamente il dispositivo. Il tempo di ricarica aumento quando la temperatura è troppo alla o troppo bassa, e in alcuni casi non è possibile effettuare la ricarica. Verificare i colleaguei all'adattatore CA o al blocco batteria. (4) Il blocco batteria ha raggiunto la fine della sua durata utile (può essere ricaricato circa 300 volte).
Il tempo di riproduzione è notevolmente ridotto durante la ricarica.
L'unità non funziona
L'unità non risponde alla pressione di alcun tasto.	L'unità è in grado di utilizzato solo i dischi specificati nelle presenti istruzioni. (5) L'unità potrebbe non funzionale correttamente a causa di un fulmine, dell'elettricità statica o di altri fatti esterni. Spagnere e riaccendere l'unità. In alternatively spagnere l'unità, scollegare la sorgente di alimentazione (CA o blocco batteria) e quindi ricollegarla. Si è formata della condensa: attenderne l'evaporazione (da 1 a 2 ore). Inserire correttamente il disco. (6) Mentre è fermo, premere e tenere premuto[←] e [II] sull'unità, poi premere e tenere premuto [▶ ON] sull'unità fino a che "Inizializzato" sparisce dello schermo. Spagnere e riaccendere il dispositivo. Tutte le impostazioni verrano resettate.
Immagini o audio asente.	Accertarsi che il disco sa registrato.
Operazione specifica impossibile o non corretta
L'avvio della riproduzione richiede tempo.	L'avvio della riproduzione potrebbe richiedere tempo se il brano MP3 contiene dati di immagini fisse. Il tempo di riproduzione corretto non viene visualizzatoismo after the introduction of a new video. E normale per i DivX video.
Il menu noniene visualizzato. VCD (con controllo della riproduzione) La posizione dei sottotitoli è scorretta.	Premere due volte [■-OFF], quindi premere [▶ ON]. Regolarare la posizione. ("Posizione sottotitolo" in Menu Display) (12) Visualizzare i sottotitoli. (10) Se è stato impostato solo il punto iniziiale (punto A), la fine di un contento diventa il punto B quando viene raggiunta. Questa unità potrebbe non riproduire i file WMA e MPEG4 che contengono dati di fermo immagine. Se si stanno riproduendo contuteni DivX VOD fare riferimento alla homepage del produttore dei contuteni DivX VOD. (Esempio: www.divx.com/vod) Potrebbe essere impossibile riproduire dischi contenenti CD-DA e altri formati.
I sottotitoli sono assenti. Nel modo di ripetizione A-B, il punto Biene impostato automaticamente. La riproduzione non si avvia.
Immagine non corretta
Immagine distorta.	Durante la ricerca potrebbero verificarsi distorsioni delle immagini, ma cui è normale. La qualità dell'immagine potrebbe peggiorare o alcuni frame potrebbero essere saltati quando si sta guardando un file MPEG4, ma si tratta di una casa normale. DivX Modificare"Selezione origine" in Menu Immagini. (11) L'immagine potrebbe arrestarsi se i file DivX hanno dimensioni superiori a 2 GB. Controllare i colleaguei. (4) Scegliere uno schermo DIMENSIONI-LCD diverso da "MONITOR OFF" (Nessuna immagine). (7, Selezione dell'aspetto delle immagini 4:3 sullo schermo LCD) Selezione "DAYLIGHT" o regolarare la luminosità. (7) Lo schermo LCD è costruito con una technologia di precisione che permette al 99,99% dei pixel di essere attivi; per il restante 0,01%, alcuni pixel potrebbero essere nel orile o emetterre luce in modo costante. Questo fenomeno non rappresenta un malfunzionamento.
L'immagine non viene visualizzata sul teilevisore (oppure la dimensione dell'immagne sembra sbagliata).	Controllare i colleaguei. (16) Verificare che il teilevisore sia accesso. Controllare che la modalità di ingresso impostata sul teilevisore sia correttà. Controllare le impostazioni di "Schemo TV" nella scheda "Video". (13) Disattivare la funzione di zoom sul teilevisore, se è in uso. (12) Verificare che l'unità via siblie della videotippera, non tramite un videoregistratore. (16) Usare il teilevisore per camiare l'aspetto. Regolare "A tuttichermo" in Menu Display. (12)

(Continua sulla pagina successiva)

Immagine non corretta (Continua)

Il menu non viene visualizzato correttamente.	• Ripristinare il fattore di zoom su ×1.00. (12) • Impostare "Posizione sottitolò" in Menu Display su "0". (12)
Lo zoom automatico non funziona correttamente.	• Disattivare la funzione di zoom sul teilevisore. • Utilizzare gli altri valori di proportione predefiniti o la regolazione manuale. (12) • A seconda del tipo di disco, lo zoom potrebbe non funzionare correttamente, in particolare nelle scene meno luminose.
Il suono non è corretto
Il suono è distorto.	• Selezionare "No" in "Advanced Surround". (11) • Tenere l'unità lontano dai telefoni cellulari. • Potreste sentire un fruscio in fase di riproduzione di file WMA o MPEG4.
Gli effetti non funzionano.	• Con alcuni dischi, determinati effetti audio non funzionano o sono meno efficaci. • Bassi armonici, Advanced Surround e Sound Enhancement non funzionano se è stata modificata la velocità di riproduzione.
Gli altoparlanti dell'unità non emettono suoni.	• L'altoparlante è disattivato se lo schermo LCD è chiuso o se sono collegate le cuffie. • Alzare il volume. (6)
Gli altri altoparlanti non emettono suoni.	• Controllare tutti i collegamenti e le impostazioni. (16)
Quando si modifica la velocità di riproduzione non vengono emessi suoni.	• Può verificarsi una pausa dell'audio. Questo non indica un malfunzionamento.
Nessun suono.	• Divx A seconda delle modalità di creatazione, potrebbe essere impossibile ascoltare l'audio. (9)

Visualizzazione

“?”	• L'operazione non è consentita dall'unità o dal disco.
Sullo schermo non appeare nulla.	• Selezionare "Si" per "On screen display" nella schedea "Display". (13)
"Controllare il disco."	• Pulire il disco. (17)
"U11"	• è stato inserto un disco non finalizzato. (5)
" ERROR 01"	• Si è verificato un problema con il blocco batteria. Rivolgersi al rivenditore.
" ERROR 02"	• Il blocco batteria è stato ricaricato per 20 ore, ma la ricarica non è andata a buon fine per quale motivo. Ricaricare di nuovo.
" ERROR 03"	• Si sta ricaricando in una posizione dove c'è troppo caldo/troppo freddo. Ricaricare a una temperatura normale (+5 a +35 °C).
"H□□"	• Si sono verificati problemi. Il numero che segue la lettera "H" dipende dal problema. Spagnere e riaccendere l'unità. In alternatively, spagnere l'unità, scollegare la sorgente di alimentazione (CA o blocco batteria), ricollegarla e quando riaccendere l'unità. Se i dati di servizio non scompaiano, annotarli e rivolgersi al rivenditore.
□□ indica un numero.
"Impossibile visualizzare gruppo XX, contentuto YY"	• Si sta tentando di riproduire gruppi o contentuti non compatibili. (9)
"Errore di autorizzazione"	• Si sta tentando di riproduire contentuti DivX VOD acquistati con un codice di registrazione differente. Non è possibile riproduire i contentuti suQLa stua. (9)
"Noleggio scaduto"	• Per i contentuti DivX VOD sono disponibili zero riproduzioni. Non è possibile procedere alla riproduzione. (9)

Indicatori [e [CHG]

L'indicatore [ô] lampeggia rapidamente.	Si è verificato un problema di funzionamento. Rivolgersi al rivenditore.
L'indicatore [ô] lampeggia lentamente.	L'unità è accesa e il display LCD è chiuso o DIMENSIONI-LCD è impostato su “MONITOR OFF” (Nessuna imagine). Spagnere il disposivo alla fine.
L'indicatore [CHG] lampeggia rapidamente.	C'e un problema con il pacco batterie. Acendere il disposivo è verificare il messaggio che appara sul monitor LCD. (sopra)
L'indicatore [CHG] lampeggia lentamente.	Il blocco batteria è quasi scarico. L'unità si spegnerà automaticamente entro pochi minuti.

Domande frequenti

Le pagine di riferimento sono indicate tra parentesi.

È possibile riproduire unDVD-Video acquistato in unaltro paese?	È possibile riproduire se il numero della regione comprende “2” o “ALL”.Verificare la custodia del disco. (Copertina)
È possibile utilizzare l'unità inaero o in ospedale?	Le onde elettromagnetic emesse dall'here presente unità possono influenzare le apparecchiature di un aereo o in un ospedale.Rispettare le regole e/o le istruzioni indicate dall'ospedale o alla compagnia aerea.
È possibile utilizzare l'unità inauto?	È possibile utilizzato que stesso dispositivo collegandolo con l'alimentatore da auto CC in dotazione per fornire alimentazione.Qualora non venisse utilizzato il adattatore da auto specificato potrebbero verificarsi dei danni. (15)Grazie al kit di montaggio su poggiatesta è possibile vedere video stando seduti sul sedile posteriore dell'auto. (14)
È possibile collegare l'unità aun computer?	È possibile utilizzato il computer come scherno teilevioso effettando il collegamento al terminale di ingresso AVdi un computer. Tuttavia, non è possibile utilizzato l'unità come apparecchiatura periferica.

F Filtro Definizione 11 Finalizzare 5 HighMAT 8 Impostazioni 13 JPEG 8,9 Kit di montaggio su poggiatesta 14 LCD-SIZE 7 MENU 6,7,8 Menu Navigazione 8 Menu Riproduzione 8 Menu su schermo 10 MP3 8,9 MPEG DNR 11 MPEG4 8,9 P Playlist 7 Programmi 7

Quick OSD 7 Reinizializzare impostazione 13 Ripetere 7,11 Ripetizione A-B 11 Riprendere la riproduzione 6 Riproduzione CD text 7 Ruotare immagine 10 Selezione numero 6,10 Sottotitolo 10 Sound Enhancement 11 Time Slip solo per la riproduzione 10 TOP MENU 6,7,8 Velocità ripr. 11 WMA 8,9 Zoom manuale 12

AVVERTENZA:

RIDURRE IL RISCHIO DI INCENDIO, SCOSSE ELETTRICHE O DANNI ALL'APPARECCHIATURA

NON ESPORRE QUESTO APPARECCHIO A PIOGGIA, UMIDITÀ, SCHIZZI O GOCCIOLAMENTI DI LIQUIDI. NON POSIZIONARE SOPRA L'APPARECCHIO OGGETTI PIENI DI LIQUIDO, COME VASI. UTILIZZARE SOLO GLI ACCESSORI CONSIGLIATI. NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE). ALL'INTERNO NON CI SONO PARTI RIPARABILI DALL'UTENTE. LA MANUTENZIONE DEVE ESSERE EFFETTUATA SOLO DA PERSONALE QUALIFICATO.

AVVERTENZA!

• NON INSTALLARE O POSIZIONARE QUESTO APPARECCHIO IN UN MOBILE TIPO LIBRERIA O IN UNO SPAZIO CHIUSO, PER GARANTIRE UNA CORRETTA VENTILAZIONE. ASSICURARSI CHE TENDE O ALTRI MATERIALI NON OSTACOLINO LA VENTILAZIONE, PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE O INCENDI DOVUTI AL SURRISCALDAMENTO.
• NON COPRIRE LE APERTURE DI VENTILAZIONE DELL'APPARECCHIO CON GIORNALI, TOVAGLIE, TENDE O ALTRI OGGETTI SIMILI.
• NON POSIZIONARE CANDELETTE ACCESE O ALTRE FONTI DI FIAMMA LIBERA SOPRA L'APPARECCHIO. SMALTIRE LE BATTERIE IN MODO ECOCOMPATIBILE.

AVVERTENZA!

L'USO DELL'APPARECCHIO IN MODO DIVERSO DA QUANTO DESCRITTO IN QUESTO MANUALE POTREBBE ESPORRE L'UTENTE A RADIAZIONI LASER INVISIBILI DI CLASSE SUPERIORE ALLA CLASSE 1.
