MANUALE UTENTE DR704S PIONEER

Questo prodotto è conforme alle direttive EMC (89/336/CEE, 92/31/CEE) e alla direttiva sul marchio CE (93/68/CEE).

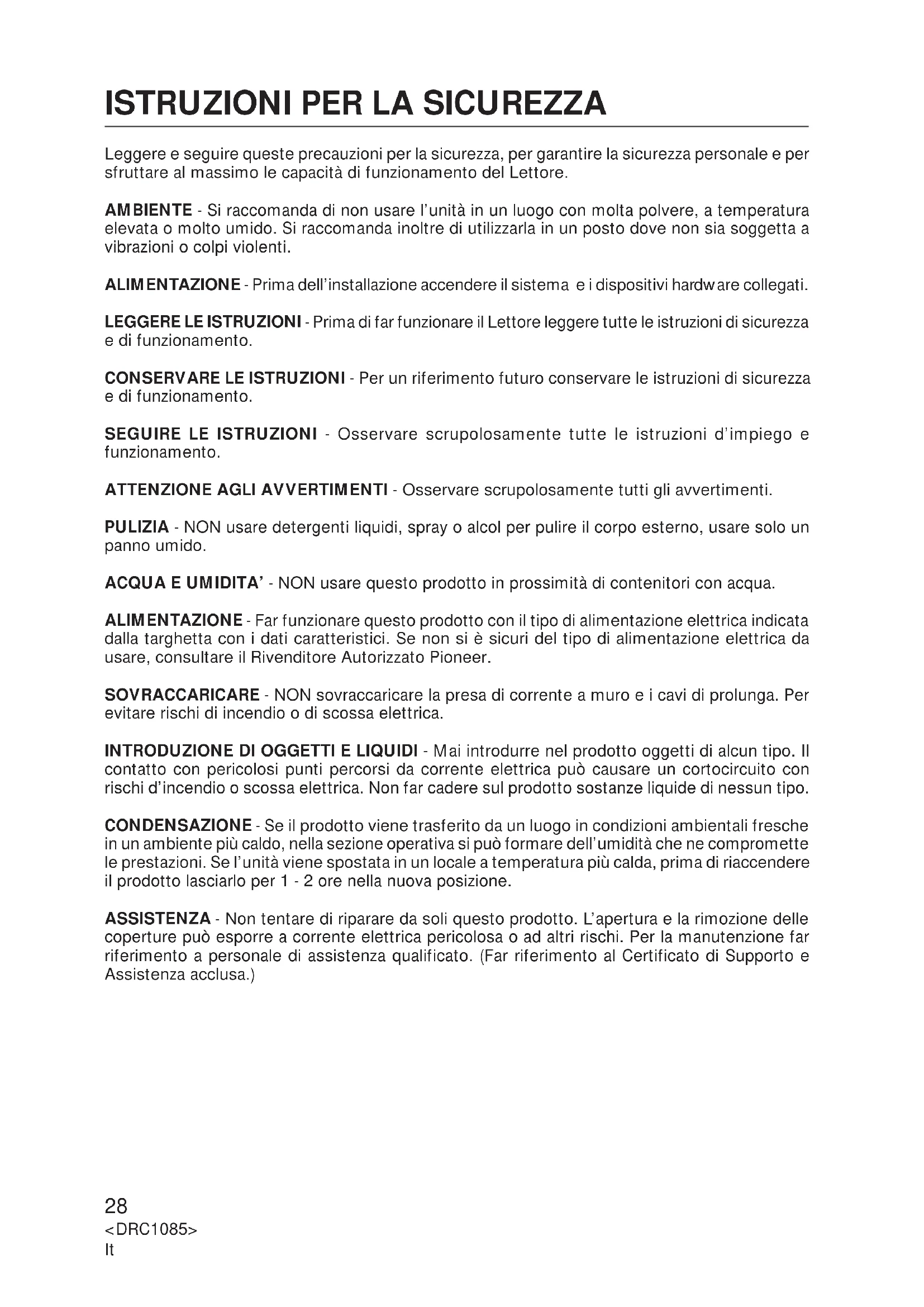

Leggere e seguire queste precauzioni per la sicurezza, per garantire la sicurezza personale e per sfruttare al massimo le capacità di funzionamento del Lettre.

AMBIENTE - Si raccomanda di non usare l'unità in un luogo con molta polvere, a temperatura elevata o molto umido. Si raccomanda inoltre di utilizzarla in un posto dove non sia soggetta a vibrazioni o colpi violenti.

ALIMENTAZIONE - Prima dell'installazione accendere il systema e i dispositivi hardware collegati.

LEGGERE LE ISTRUZIONI - Prima di far funzionare il Lettre leggere tutte le istruzioni di sicurezza e di funzionamento.

CONSERVARE LE ISTRUZIONI - Per un riferimento futuro conservare le istruzioni di sicurezza e di funzionamento.

SEGUIDE LE ISTRUZIONI - Osservare scrupolosamente tutte le istruzioni d'impiego e funzionamento.

ATTENZIONE AGLI AVVERTIMENTI - Osservare scrupolosamente tutti gli avvertimenti.

PULIZIA - NON usare detergenti liquidi, spray o alcol per pulire il corpo esterno, usare solo un panno umido.

ACQUA E UMIDITA' - NON usare quello prodotto in prossimità di contentitori con acqua.

ALIMENTAZIONE - Far funzionare quello prodotto con il tipo di alimentazione elettrica indicata alla targhetta con i dati caratteristici. Se non si è sicuri del tipo di alimentazione elettrica da usare, consultare il Rivenditore Autorizzato Pioneer.

SOVRACCARICARE - NON sovraccaricare la presa di corrente a muro e i cavi di prolunga. Per evitare rischi di incendio o di scossa elettrica.

INTRODUZIONE DI OGGETTI E LIQUIDI - Mai introdurre nel prodotto oggetti di alcun tipo. Il contatto con pericolosi puniti percorsi da corrente elettrica cui poto causare un cortocircuito con rischi d'incendio o scossa elettrica. Non far cadere sul prodotto sostanse liquide di nessun tipo.

CONDENSAZIONE - Se il prodotto viene trasferito da un luogo in condizioni ambientali fresche in un ambiente più caldo, nella sezione operativa si può formare dell'umidità che ne compromette le prestazioni. Se l'unità viene spostata in un locale a temperatura più calda, prima di riaccendere il prodotto lasciarlo per 1 - 2 ore nella nuova posizione.

ASSISTENZA - Non tentare di riparare da soli quello prodotto. L'apertura e la rimozione delle copertura cui esporre a corrente elettrica pericolosa o ad altri rischi. Per la manutenzione far riferimento a personale di assistenza qualificato. (Far riferimento al Certificato di Supporto e Assistenza acclusa.)

La Produzione di Disturbo Acustico di Fondo è Minore di 70 dB. (ISO7779/DIN45635)

PRECAUZIONE

Questo prodotto contiene un diodo al laser di classe superiore alla classe 1. Per motivi di sicurezza, non smontare i coperchi e non procedere ad interventi sulle parti interne.

Per qualsiasi riparazione rivolgersi a personale qualificato.

La seguente etichetta di avvertimento appeare sullettore.

Posizione: sul coperchio superiore.

La presa di corrente dere essere vicina all'unità e facilitamente accessible.

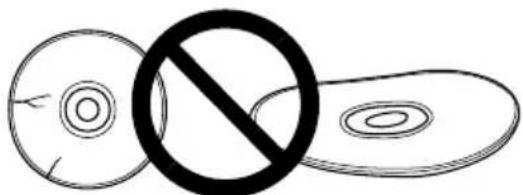

NON usare dischi danneggiati, incrinati, o deformati. Rompendosi all'interno dell'unità potrebbero danneggiarne l'ottica. I dischi ruotano ad alta velocità all'interno del meccanismo di cambio.

NON usare dischi non standard, potrebbero influenzare avversamente\ questa unità e le autres apparecchiature.

Non riproduire compact disc di forme diverse da quella circolare convenzionale, quali, ad esempio, dischi a forma di cuore o simili. Questi tipi di dischi possono causare disfunzioni.

Il driver di periferica incluso, èCompatible con MS-DOS/Windows 3.XX. Questo driver non è necessario per l'uso con Windows 95.

• MS-DOS e Windows sono marchi di fabbrica di Microsoft Corporation.

• Lettura ad alta velocità

Velocità di trasmissione dati (sostenuta):

• Accesso ad alta velocità

Tempo medio di accesso casuale: 70 ms

• Meccanismo aasse vibrazioni

Correspondenza ATAPI

• Memoria di transito (Buffer): 128 kBytes

Dischiutilizzabili

CD-ROM Modo 1

CD-ROM XAModo 2(Forma1,2)

CD-DA (Uscita audio digitale)

Supporto CD Extra, CD Video, CD-I Ready e CD-XA Ready

Lettura dischi CD-RW

NOTE:

Questo prodotto può leggere dischi CD-RW. Tenere presente perché quando segue:

(1) Un CD-RW richiede più tempo di un normale CD-ROM per venire rilevato quando il prodotto viene attivata, ma cui è normale.
(2) La velocità dilettura dei dischi CD-RW è solitamente 4 volte maggiore rispetto a quella dei dischi normali. Tuttavia, a seconda della qualità dei dischi, o in presenza di temperature extremamente basse o elevate, illettore può ridurre la velocità del disco in fase dilettura. (Perché il livello dei segnali riprodotti da quosti ultimi è inferiore a quello dei dischi normali.)
(3) I dischi non registrati, quelli la cui scrittura è fallita e quelli in cui la procedura di chiusura di seduta non è stata fattà non sono utilizzabili.
(4) L'opération potrebbe non iniziare o i dati potrebbero non venire letti nel caso in cui: la qualità del segnale registrato sia scesa a causa di sporcia z o danni al disco, o se un disco è stato riscritto troppo volte.

Se un disco non funziona, provare ad estrarlo e reinserirlo.

Correspondente a Photo CD Kodak (singolo e multisessione).
Conforme ai dati caratteristicidi MPC-3
- Formato Half-Height
- Caricamento nella fessura
Supportato da Windows 95 e Windows 98 (Plug and Play) [collega e usa]

• Windows è un marchio di fabbrica di Microsoft Corporation.

Precauzioni per la riproduzione di CD single (CD da 8 cm)

(1) In se de riproduzione di CD single (CD da 8 cm), utilizeszare sempre l'adattatore per CD da 8 cm. Prima di inseire il CD-ROM nellettore, accertarsi che sua fissato saldamente dai fermi dell'adattatore. Nel caso in cui il CD sua stato inavvertamente inserto alla adattatore, togliere immediatamente il CD premendo il pulsante di espulsione. Nel caso in cui il CD non esca, premere nuovamente il pulsante.
(2) Utilizzare adattatori per CD da 8 cm con il marchio (prodotto standard raccomandato). Non utilizzare adattatori che provocano la rotazione a vuoto del CD, piegati oppure curvati.

UN'ESCURSIONE NELL'HARDWARE

Le illustrazioni fornite in quello capitolo sono da intendersi come una descrizione visiva del Lettore.

Si prega di comprendere bene queste illustrazioni e far riferimento ad esse quando è necessario per completare l'installazione e per il funzionamento dell'unità.

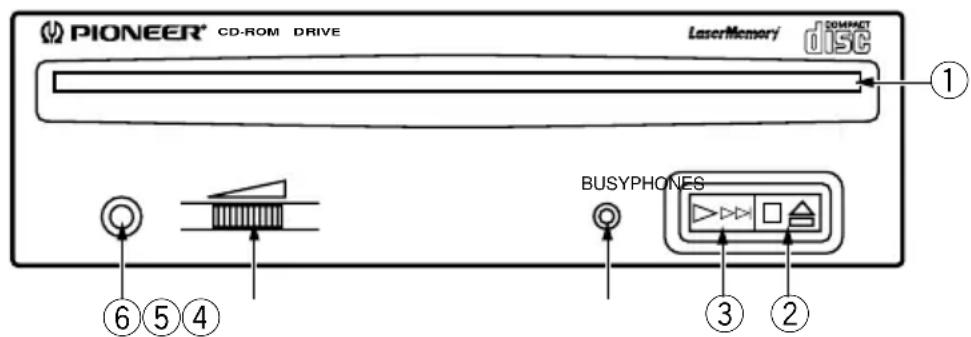

VISTA FRONTALE

Fig. 1

① Fessura per il caricamento del disco

Inserire il disco CD-ROM con I'etichetta rivolta in alto.

Se s'impiega un disco da 8 cm. applicare un adattatore CD (reperibile nei negozi) al disco ed insere il disco nella fessura di caricamento.

② Tasto Espulsione (0)/Arresto (7)

Questo tasting s'impiega per espellere il disco. Premendolo una volta durante la riproduzione di un disco audio, la riproduzione si arresta, premendolo inceve in condizione di arresto, il disco viene espulso.

③ Tasto Riproduzione (3)/ Salto (4)

Viene usato per la riproduzione diretta di dischi audio. Inserendo un disco audio e premendo quello tasto, l'unità entra nel modo di riproduzione, premendolo invece durante la riproduzione si salute alla riproduzione del brano successivo. I dischi di dati non possono essere letti con salti all'indietro.

④ Indicatore di occupato (BUSY)

Questo indicatore lampeggia durante il trasferimento dei dati.

⑤ Controllo Volume (livello cuffia)

Viene usato per regolare il livello del volume del jack della cuffia.

⑥ Presa a jack per cuffia (PHONES)

Questa è una minipresa stereo per cuffia.

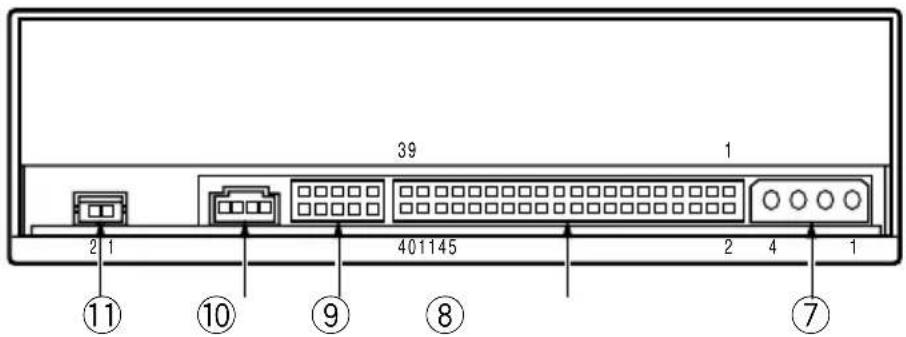

VISTA POSTERIORE

Fig. 2

(7) Ingresso in c.c.

Ingresso di alimentazione +5 Vcc e +12 Vcc.

Pin	Nome	Funzione
1	+12	Ingresso di alimentazione +12 Vcc.
2	G	Massa.
3	G	Massa.
4	+5	Ingresso di alimentazione +5 Vcc.

⑧ Interfaccia Host IDE

Connettore I/O a 40 pin conforme alle specifiche ATA.

⑨ Ponte di Configurazione Periferica

Interruttore a ponte per la selezione del modo d'uso dellettore e per il supporto PC. La presa di cortocircuito viene collegata per il settaggio.

Collegata: on

Non collegata: off

Pin	Nome	Funzione
1	ASTER* on	II	lettore viene usato nel modo di unità principale.
2	SLAVE	on	Illettore viene usato nel modo di unità asservita.
3	CABLE	on	Modo per il settaggio dellettore mediante CABLE
	SELECT		SELECT dell'interfaccia IDE.
4			Riservato.
5			Riservato.

• Solo MASTER è ON come impostazione di fabbrica.

10Uscita Audio

Connettore per uscita audio analogica.

Usato come connettore tipo Molex 70553, scegliere un cavo di collegamento adatto.

Pin	Nome	Funzione
1	Gauge	Uscita audio canale sinistro.
2	Terre	Massa.
3	Terre	Massa.
4	Droite	Uscita audio canale destro.

① Uscita audio digitale

Questo è un connettore per l'uscita di segnale audio digitale.

Pin	Nome Funzione
1	GND Massa.
2	Digital Out Uscita di segnale audio digitale.

32

It

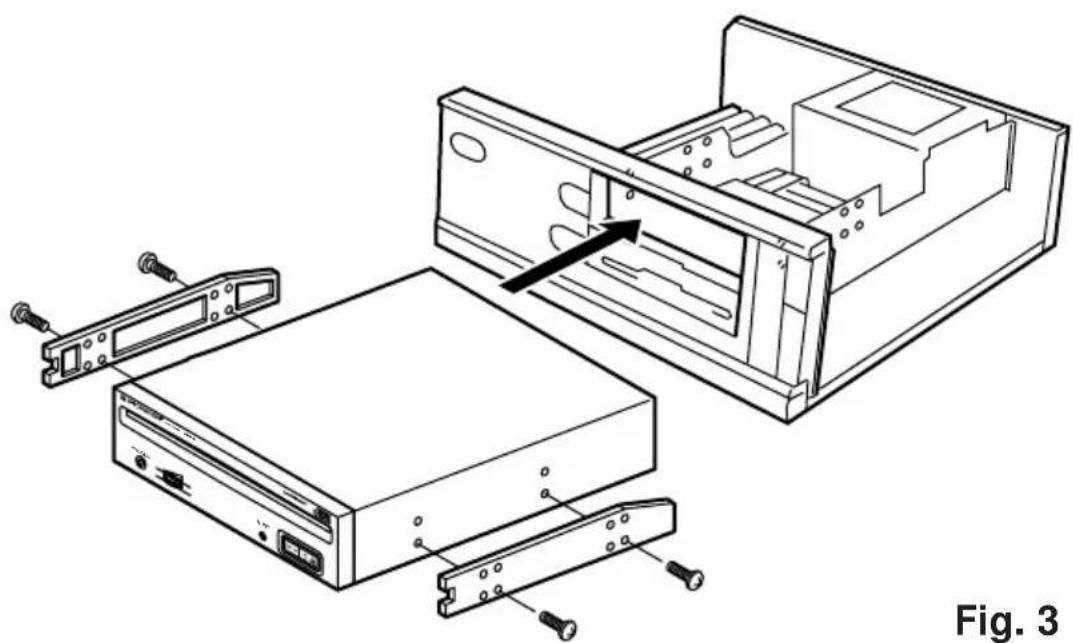

Fig. 3

Spagnere il personal computer e rimuovere il coperchio o il pannello anteriore.
Rimuovere il pannello fatto installato a copertura dell'alloggamento di 5,25 pollici. L'installazione non si vuo eseguire se non c'e un'alloggamento libero.
- Installare i binari guida di fissaggio sullettore. (Se i binari guida sono necessari, contattare il negozio dove è stato comprato il computer o il fabbricante del computer.)
Inserire illettore nell'alloggiamento.
- Se il fissaggio è necessario, fissare illettore attenendosi al manuale d'istruzione del computer.

Usare viti di montaggio di lunghezza 5mm (3/16 poll.) o più corte. L'uso di viti più lunghe può danneggiare illettore.

Installare illettore dopo ave molto l'alimentazione elettrica del computer.

Se le viti di montaggio non sono bene avvitate ecc., le vibrazioni dovute alla rotazione del disco possono produrre un rumore metallico, per cui le viti devono essere avvitate strettamente.

Il metodod'installazione dellettore varia a seconda del tipo di computer. Per i dettagli, si prega di far riferimento ai manuali del computer.

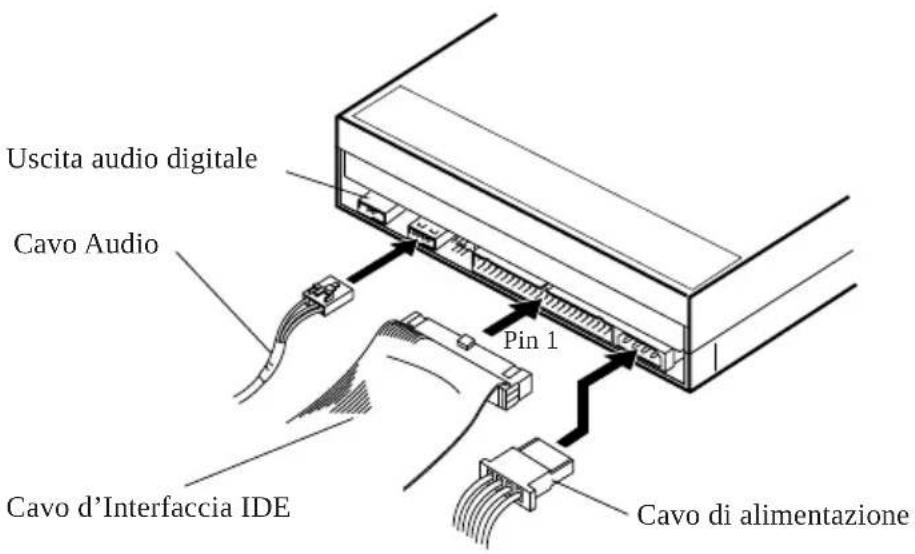

Fig. 4

• Disconnettere l'alimentazione elettrica del personal computer.

• Collegare il cavo di alimentazione al personal computer. Al momento di collegare, si prega di fare attenzione alla polarità del cavo.

• Collegare il cavo di interfaccia IDE. A quello punto, assicurarsi che il pin 1 del connettore IDE sia collegato correttamente al pin 1 del cavo.

• Se si usa una scheda audio, collegare l'uscita audio alla scheda audio con un cavo audio.

ATTENZIONE

L'alimentazione elettrica del personal computer deve essere sempre disconnessa prima di collegare i cavi.

[Funzioni generali]

Diametro disco 12 cm, 8 cm

Velocità di trasmissione dati

Sostenuta 2.100 - 5.400 kByte/sec*

• La velocità di trasferimento dati cui non essere raggiunta a causa di particolari condizioni dei dischi (graffi ecc.).

Tempo di ricerca

Casuale (medio) 60 ms

Tempo di accesso

Casuale (medio) 70 ms

Capacità di memorizzazione temporanea dei dati

128 kBytes

[Parte uscita audio]

Linea 0,7 Vrms ± 0,1 Vrms (carico di 10k

[Altri]

Alimentazione +12 Vcc, 0,9 A (picco), 0,55 A (normale)

(Con terminale incorporato) +5 Vcc, 1,2 A (picco), 0,75 A (normale)

Dimensioni esterne 148 (L) x 42,3 (H) x 207,5 (P) mm

Peso 0,97 kg

Temperatura di funzionamento da +5^ a +45^

Umidità di funzionamento da 5% a 85% (senza condensazione)

Temperatura di immagazzinamento da -40^ a +60^

Umidità di immagazzinamento da 5% a 90% (senza condensazione)

[Accessor]

• 1 Disco con driver di periferica (software)
• 2 Prese di cortocircuito
  1 Cavo audio
• 4 Viti di montaggio
  1 Istruzioni per l'uso
• 1 Manuale d'installazione

NOTA:

Per miglioramento prodotto, dati tecnici e design sono soggetti a variazionienza preavviso.
