MANUALE UTENTE DR714S PIONEER

Leggere e seguire queste precauzioni per la sicurezza, per garantire la sicurezza personale e per sfruttare al massimo le capacità di funzionamento del Lettore. AMBIENTE - Si raccomanda di non usare l’unità in un luogo con molta polvere, a temperatura elevata o molto umido. Si raccomanda inoltre di utilizzarla in un posto dove non sia soggetta a vibrazioni o colpi violenti. ALIMENTAZIONE - Prima dell’installazione accendere il sistema e i dispositivi hardware collegati. LEGGERE LE ISTRUZIONI - Prima di far funzionare il Lettore leggere tutte le istruzioni di sicurezza e di funzionamento. CONSERVARE LE ISTRUZIONI - Per un riferimento futuro conservare le istruzioni di sicurezza e di funzionamento. SEGUIRE LE ISTRUZIONI - Osservare scrupolosamente tutte le istruzioni d’impiego e funzionamento. ATTENZIONE AGLI AVVERTIMENTI - Osservare scrupolosamente tutti gli avvertimenti. PULIZIA - NON usare detergenti liquidi, spray o alcol per pulire il corpo esterno, usare solo un panno umido. ACQUA E UMIDITA’ - NON usare questo prodotto in prossimità di contenitori con acqua. ALIMENTAZIONE - Far funzionare questo prodotto con il tipo di alimentazione elettrica indicata dalla targhetta con i dati caratteristici. Se non si è sicuri del tipo di alimentazione elettrica da usare, consultare il Rivenditore Autorizzato Pioneer. SOVRACCARICARE - NON sovraccaricare la presa di corrente a muro e i cavi di prolunga. Per evitare rischi di incendio o di scossa elettrica. INTRODUZIONE DI OGGETTI E LIQUIDI - Mai introdurre nel prodotto oggetti di alcun tipo. Il contatto con pericolosi punti percorsi da corrente elettrica può causare un cortocircuito con rischi d’incendio o scossa elettrica. Non far cadere sul prodotto sostanze liquide di nessun tipo. CONDENSAZIONE - Se il prodotto viene trasferito da un luogo in condizioni ambientali fresche in un ambiente più caldo, nella sezione operativa si può formare dell’umidità che ne compromette le prestazioni. Se l’unità viene spostata in un locale a temperatura più calda, prima di riaccendere il prodotto lasciarlo per 1 - 2 ore nella nuova posizione. ASSISTENZA - Non tentare di riparare da soli questo prodotto. L’apertura e la rimozione delle coperture può esporre a corrente elettrica pericolosa o ad altri rischi. Per la manutenzione far riferimento a personale di assistenza qualificato. (Far riferimento al Certificato di Supporto e Assistenza acclusa.)<DRC1085>

Il driver di periferica incluso, è compatibile con MS-DOS/Windows 3.XX. Questo driver non è necessario per l’uso con Windows 95.

• MS-DOS e Windows sono marchi di fabbrica di Microsoft Corporation. NON usare dischi non standard, potrebbero influenzare avversamente questa unità e le altre apparecchiature. NON usare dischi danneggiati, incrinati, o deformati. Rompendosi all’interno dell’unità potrebbero danneggiarne l’ottica. I dischi ruotano ad alta velocità all’interno del meccanismo di cambio. La seguente etichetta di avvertimento appare sul lettore. Posizione: sul coperchio superiore. La presa di corrente dere essere vicina all’unità e facilimente accessibile.

CLASS 1 LASER PRODUCT

LASER KLASSE 1 La Produzione di Disturbo Acustico di Fondo è Minore di 70 dB. (ISO7779/DIN45635) PRECAUZIONE Questo prodotto contiene un diodo al laser di classe superiore alla classe 1. Per motivi di sicurezza, non smontare i coperchi e non procedere ad interventi sulle parti interne. Per qualsiasi riparazione rivolgersi a personale qualificato. Non riprodurre compact disc di forme diverse da quella circolare convenzionale, quali, ad esempio, dischi a forma di cuore o simili. Questi tipi di dischi possono causare disfunzioni.30 <DRC1085>

CARATTERISTICHE PECULIARI ÷ Lettura ad alta velocità Velocità di trasmissione dati (sostenuta):

2.100 kByte/sec. – 5.400 kByte/sec. (CAV 36X max)

÷ Accesso ad alta velocità Tempo medio di accesso casuale: 70 ms ÷ Meccanismo a basse vibrazioni ÷ Corrispondenza ATAPI ÷ Memoria di transito (Buffer): 128 kBytes ÷ Dischi utilizzabili CD-ROM Modo 1 CD-ROM XA Modo 2 (Forma 1, 2) CD-DA (Uscita audio digitale) Supporto CD Extra, CD Video, CD-I Ready e CD-XA Ready Lettura dischi CD-RW NOTE: Questo prodotto può leggere dischi CD-RW. Tenere presente però quanto segue: (1) Un CD-RW richiede più tempo di un normale CD-ROM per venire rilevato quando il prodotto viene attivata, ma ciò è normale. (2) La velocità di lettura dei dischi CD-RW è solitamente 4 volte maggiore rispetto a quella dei dischi normali. Tuttavia, a seconda della qualità dei dischi, o in presenza di temperature estremamente basse o elevate, il lettore può ridurre la velocità del disco in fase di lettura. (Perché il livello dei segnali riprodotti da questi ultimi è inferiore a quello dei dischi normali.) (3) I dischi non registrati, quelli la cui scrittura è fallita e quelli in cui la procedura di chiusura di seduta non è stata fatta non sono utilizzabili. (4) L’operazione potrebbe non iniziare o i dati potrebbero non venire letti nel caso in cui: la qualità del segnale registrato sia scesa a causa di sporcizia o danni al disco, o se un disco è stato riscritto troppe volte. Se un disco non funziona, provare ad estrarlo e reinserirlo. ÷ Corrispondente a Photo CD Kodak (singolo e multisessione). ÷ Conforme ai dati caratteristici di MPC-3 ÷ Formato Half-Height ÷ Caricamento nella fessura ÷ Supportato da Windows 95 e Windows 98 (Plug and Play) [collega e usa]

• Windows è un marchio di fabbrica di Microsoft Corporation. Precauzioni per la riproduzione di CD single (CD da 8 cm) (1) In sede di riproduzione di CD single (CD da 8 cm), utilizzare sempre l'adattatore per CD da 8 cm. Prima di inserire il CD-ROM nel lettore, accertarsi che sia fissato saldamente dai fermi dell'adattatore. Nel caso in cui il CD sia stato inavvertitamente inserito senza adattatore, togliere immediatamente il CD premendo il pulsante di espulsione. Nel caso in cui il CD non esca, premere nuovamente il pulsante. (2) Utilizzare adattatori per CD da 8 cm con il marchio

(prodotto standard raccomandato). Non utilizzare adattatori che provocano la rotazione a vuoto del CD, piegati oppure curvati.<DRC1085>

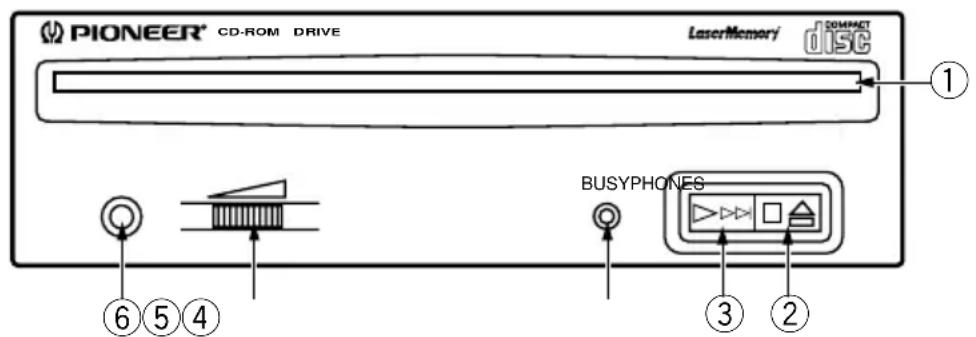

Le illustrazioni fornite in questo capitolo sono da intendersi come una descrizione visiva del Lettore. Si prega di comprendere bene queste illustrazioni e far riferimento ad esse quand’è necessario per completare l’installazione e per il funzionamento dell’unità. VISTA FRONTALE 1 Fessura per il caricamento del disco Inserire il disco CD-ROM con l’etichetta rivolta in alto. Se s’impiega un disco da 8 cm. applicare un adattatore CD (reperibile nei negozi) al disco ed inserire il disco nella fessura di caricamento. 2 Tasto Espulsione (0)/Arresto (7) Questo tasto s’impiega per espellere il disco. Premendolo una volta durante la riproduzione di un disco audio, la riproduzione si arresta, premendolo invece in condizione di arresto, il disco viene espulso. 3 Tasto Riproduzione (3)/Salto (¢) Viene usato per la riproduzione diretta di dischi audio. Inserendo un disco audio e premendo questo tasto, l’unità entra nel modo di riproduzione, premendolo invece durante la riproduzione si salta alla riproduzione del brano successivo. I dischi di dati non possono essere letti con salti all’indietro. 4 Indicatore di occupato (BUSY) Questo indicatore lampeggia durante il trasferimento dei dati. 5 Controllo Volume (livello cuffia) Viene usato per regolare il livello del volume del jack della cuffia. 6 Presa a jack per cuffia (PHONES) Questa è una minipresa stereo per cuffia. Fig. 1 BUSYPHONES

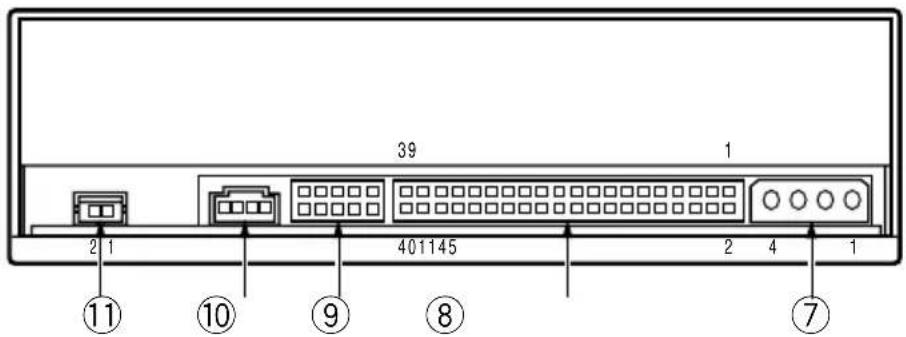

7 Ingresso in c.c. Ingresso di alimentazione +5 Vcc e +12 Vcc.

Pin Nome Funzione 1 +12 Ingresso di alimentazione +12 Vcc. 2 G Massa. 3 G Massa. 4 +5 Ingresso di alimentazione +5 Vcc. Pin Nome Funzione

Gauche Uscita audio canale sinistro. 2 Terre Massa. 3 Terre Massa. 4 Droite Uscita audio canale destro. Pin Nome Funzione 1 MASTER* on Il lettore viene usato nel modo di unità principale. 2 SLAVE on Il lettore viene usato nel modo di unità asservita. 3 CABLE on Modo per il settaggio del lettore mediante CABLE SELECT SELECT dell’interfaccia IDE. 4 Riservato. 5 Riservato. Pin Nome Funzione 1 GND Massa. 2 Digital Out Uscita di segnale audio digitale. 8 Interfaccia Host IDE Connettore I/O a 40 pin conforme alle specifiche ATA. 9 Ponte di Configurazione Periferica Interruttore a ponte per la selezione del modo d’uso del lettore e per il supporto PC. La presa di cortocircuito viene collegata per il settaggio. Collegata: on Non collegata: off

• Solo MASTER è ON come impostazione di fabbrica. 0 Uscita Audio Connettore per uscita audio analogica. Usato come connettore tipo Molex 70553, scegliere un cavo di collegamento adatto. - Uscita audio digitale Questo è un connettore per l'uscita di segnale audio digitale.<DRC1085>

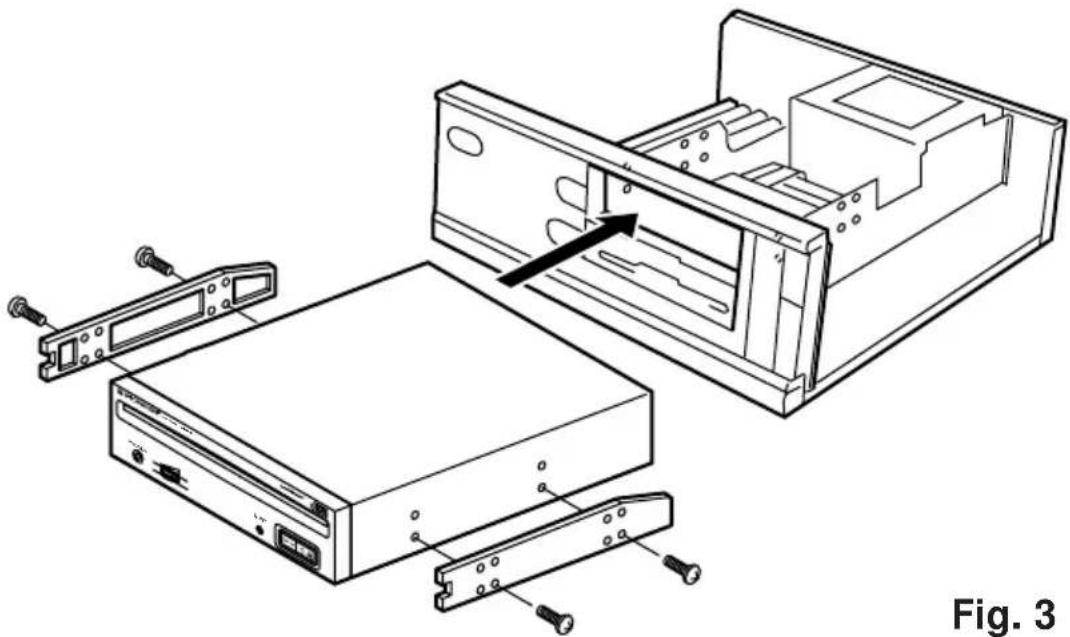

÷ Spegnere il personal computer e rimuovere il coperchio o il pannello anteriore. ÷ Rimuovere il pannello finto installato a copertura dell’alloggiamento di 5,25 pollici. L’installazione non si può eseguire se non c’è un alloggiamento libero. ÷ Installare i binari guida di fissaggio sul lettore. (Se i binari guida sono necessari, contattare il negozio dove è stato comprato il computer o il fabbricante del computer.) ÷ Inserire il lettore nell’alloggiamento. ÷ Se il fissaggio è necessario, fissare il lettore attenendosi al manuale d’istruzione del computer. Fig. 3 BUSY PHONESCD-ROM DRIVE Usare viti di montaggio di lunghezza 5 mm (3/16 poll.) o più corte. L’uso di viti più lunghe può danneggiare il lettore. Installare il lettore dopo avere tolto l’alimentazione elettrica del computer. Se le viti di montaggio non sono bene avvitate ecc., le vibrazioni dovute alla rotazione del disco possono produrre un rumore metallico, per cui le viti devono essere avvitate strettamente. Il metodo d’installazione del lettore varia a seconda del tipo di computer. Per i dettagli, si prega di far riferimento ai manuali del computer.34 <DRC1085>

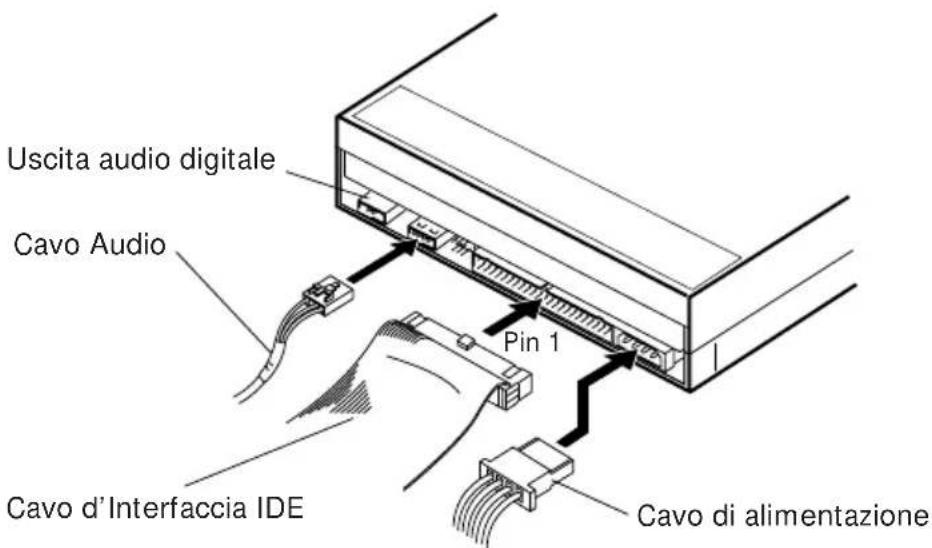

COLLEGAMENTO ÷ Disconnettere l’alimentazione elettrica del personal computer. ÷ Collegare il cavo di alimentazione al personal computer. Al momento di collegare, si prega di fare attenzione alla polarità del cavo. ÷ Collegare il cavo di interfaccia IDE. A questo punto, assicurarsi che il pin 1 del connettore IDE sia collegato correttamente al pin 1 del cavo. ÷ Se si usa una scheda audio, collegare l’uscita audio alla scheda audio con un cavo audio. Cavo d’Interfaccia IDE Cavo di alimentazione Cavo Audio Fig. 4 Pin 1 Uscita audio digitale ATTENZIONE L’alimentazione elettrica del personal computer deve essere sempre disconnessa prima di collegare i cavi.<DRC1085>

DATI CARATTERISTICI [Funzioni generali] Diametro disco 12 cm, 8 cm Velocità di trasmissione dati Sostenuta 2.100 – 5.400 kByte/sec*

• La velocità di trasferimento dati può non essere raggiunta a causa di particolari condizioni dei dischi (graffi ecc.). Tempo di ricerca Casuale (medio) 60 ms Tempo di accesso Casuale (medio) 70 ms Capacità di memorizzazione temporanea dei dati 128 kBytes [Parte uscita audio] Linea 0,7 Vrms ± 0,1 Vrms (carico di 10 kΩ) [Altri] Alimentazione +12 Vcc, 0,9 A (picco), 0,55 A (normale) (Con terminale incorporato) +5 Vcc, 1,2 A (picco), 0,75 A (normale) Dimensioni esterne 148 (L) x 42,3 (H) x 207,5 (P) mm Peso 0,97 kg Temperatura di funzionamento da +5˚C a +45˚C Umidità di funzionamento da 5% a 85% (senza condensazione) Temperatura di immagazzinamento da –40˚C a +60˚C Umidità di immagazzinamento da 5% a 90% (senza condensazione) [Accessori] ÷ 1 Disco con driver di periferica (software) ÷ 2 Prese di cortocircuito ÷ 1 Cavo audio ÷ 4 Viti di montaggio ÷ 1 Istruzioni per l'uso ÷ 1 Manuale d’installazione NOTA: Per miglioramento prodotto, dati tecnici e design sono soggetti a variazioni senza preavviso. Pubblicato da Pioneer Electronic Corporation.Copyright © 1998 Pioneer Electronic Corporation.Tutti i diritti reservati.36 <DRC1085>
