Tipo di prodotto	Lettore CD-ROM interno
Marca	Pioneer
Modello	DRA14S
Dimensioni (L x A x P)	148 x 42,3 x 207,5 mm
Peso	0,97 kg
Alimentazione	+12 V CC (0,9 A di picco / 0,55 A normale) e +5 V CC (1,2 A di picco / 0,75 A normale)
Interfaccia	IDE (ATAPI) 40 pin
Configurazione	Master / Slave / Selezione cavo (jumper)
Velocità di trasferimento (continua)	2 100 a 5 400 Ko/s
Tempo medio di accesso	70 ms (casuale)
Memoria buffer	128 Ko
Formati di dischi compatibili	CD-ROM Mode 1, CD-ROM XA Mode 2 (Forma 1,2), CD-DA, CD Extra, CD Video, CD-I Ready, CD-XA Ready, CD-RW, Kodak Photo CD
Lettura disco 8 cm	Sì, con adattatore dedicato
Uscita audio analogica	0,7 Vrms ± 0,1 Vrms (10 kΩ)
Uscita audio digitale	Connettore a 2 pin
Presa cuffia	Mini Jack stereo, con controllo volume
Rumore acustico	Inferiore a 70 dB (ISO7779/DIN45635)
Temperatura di funzionamento	da +5 °C a +45 °C
Umidità di funzionamento	dal 5% all'85% (senza condensa)
Sicurezza laser	Diodo laser classe 1, non aprire
Pulizia	Panno umido soltanto, non usare liquidi né aerosol
Riparabilità	Affidare a personale qualificato, non aprire da soli
Accessori inclusi	Floppy software, 2 jumper, cavo audio, 4 viti di fissaggio, manuale d'uso, istruzioni di installazione
Conformità	Direttive CE (CEM 89/336/CEE, marcatura 93/68/CEE); Classe B (Canada)

Domande frequenti - DRA14S PIONEER

Come leggere un disco da 8 cm (CD single)?

Utilizzare obbligatoriamente un adattatore per disco da 8 cm (di forma standard) e inserire l'insieme nel caricatore. Non inserire mai un disco da 8 cm senza adattatore.

Posso leggere CD-RW con questo lettore?

Sì, questo lettore legge i CD-RW. Tuttavia, il tempo di accesso iniziale può essere leggermente più lungo e la velocità può diminuire se la qualità del disco è scarsa.

Come pulire l'apparecchio?

Usare un panno umido (acqua pulita) per pulire le superfici esterne. Non usare liquidi, aerosol o alcol.

Cosa fare se il disco non si espelle?

Premere il pulsante di espulsione (▲) a stato spento. Se il disco non esce, ripetere la pressione. Non forzare manualmente.

Il lettore funziona sotto Windows 95/98?

Sì, è compatibile con Windows 95 e Windows 98 (Plug & Play). Il driver MS-DOS fornito è facoltativo sotto Windows 95.

Come configurare la modalità Master/Slave?

Usare il jumper di configurazione sul retro: pin 1 (MASTER) attivo per master, pin 2 (SLAVE) per slave, pin 3 (CABLE SELECT) per selezione via cavo. Per default, MASTER è attivato.

L'apparecchio fa un rumore di strappo, è normale?

Verificare che le viti di fissaggio siano ben serrate. Le vibrazioni possono generare rumore se il lettore non è fissato saldamente.

Posso riparare il lettore da solo?

No, non provare mai ad aprire il contenitore. Contiene un diodo laser di classe 1 e tensioni pericolose. Affidare qualsiasi riparazione a personale qualificato.

Quali tipi di cavo audio usare?

Per l'uscita audio analogica, usare un cavo audio a 4 pin compatibile Molex 70553. Collegarlo tra il lettore e la scheda audio.

Il tempo di accesso è lento su alcuni dischi, perché?

Ciò può essere dovuto alla qualità del disco (graffi, polvere) o a un CD-RW di bassa qualità. Il lettore riduce la velocità per garantire la lettura.

MANUALE UTENTE DRA14S PIONEER

Questo prodotto è conforme alle direttive EMC (89/336/CEE, 92/31/CEE) e alla direttiva sul marchio CE (93/68/CEE).

Leggere e seguire queste precauzioni per la sicurezza, per garantire la sicurezza personale e per sfruttare al massimo le capacità di funzionamento del Lettore.

AMBIENTE - Si raccomanda di non usare l'unità in un luogo con molta polvere, a temperatura elevata o molto umido. Si raccomanda inoltre di utilizzarla in un posto dove non sia soggetta a vibrazioni o colpi violenti.

ALIMENTAZIONE - Prima dell'installazione accendere il sistema e i dispositivi hardware collegati.

LEGGERE LE ISTRUZIONI - Prima di far funzionare il Lettore leggere tutte le istruzioni di sicurezza e di funzionamento.

CONSERVARE LE ISTRUZIONI - Per un riferimento futuro conservare le istruzioni di sicurezza e di funzionamento.

SEGUIRE LE ISTRUZIONI - Osservare scrupolosamente tutte le istruzioni d'impiego e funzionamento.

ATTENZIONE AGLI AVVERTIMENTI - Osservare scrupolosamente tutti gli avvertimenti.

PULIZIA - NON usare detergenti liquidi, spray o alcol per pulire il corpo esterno, usare solo un panno umido.

ACQUA E UMIDITA' - NON usare questo prodotto in prossimità di contenitori con acqua.

ALIMENTAZIONE - Far funzionare questo prodotto con il tipo di alimentazione elettrica indicata dalla targhetta con i dati caratteristici. Se non si è sicuri del tipo di alimentazione elettrica da usare, consultare il Rivenditore Autorizzato Pioneer.

SOVRACCARICARE - NON sovraccaricare la presa di corrente a muro e i cavi di prolunga. Per evitare rischi di incendio o di scossa elettrica.

INTRODUZIONE DI OGGETTI E LIQUIDI - Mai introdurre nel prodotto oggetti di alcun tipo. Il contatto con pericolosi punti percorsi da corrente elettrica può causare un cortocircuito con rischi d'incendio o scossa elettrica. Non far cadere sul prodotto sostanze liquide di nessun tipo.

CONDENSAZIONE - Se il prodotto viene trasferito da un luogo in condizioni ambientali fresche in un ambiente più caldo, nella sezione operativa si può formare dell'umidità che ne compromette le prestazioni. Se l'unità viene spostata in un locale a temperatura più calda, prima di riaccendere il prodotto lasciarlo per 1 - 2 ore nella nuova posizione.

ASSISTENZA - Non tentare di riparare da soli questo prodotto. L'apertura e la rimozione delle coperture può esporre a corrente elettrica pericolosa o ad altri rischi. Per la manutenzione far riferimento a personale di assistenza qualificato. (Far riferimento al Certificato di Supporto e Assistenza acclusa.)

La Produzione di Disturbo Acustico di Fondo è Minore di 70 dB. (ISO7779/DIN45635)

PRECAUZIONE

Questo prodotto contiene un diodo al laser di classe superiore alla classe 1. Per motivi di sicurezza, non smontare i coperchi e non procedere ad interventi sulle parti interne. Per qualsiasi riparazione rivolgersi a personale qualificato.

La seguente etichetta di avvertimento appare sul lettore.

Posizione: sul coperchio superiore.

La presa di corrente dere essere vicina all'unità e facilmente accessibile.

NON usare dischi danneggiati, incrinati, o deformati. Rompendosi all'interno dell'unità potrebbero danneggiarne l'ottica. I dischi ruotano ad alta velocità all'interno del meccanismo di cambio.

NON usare dischi non standard, potrebbero influenzare avversamente questa unità e le altre apparecchiature.

Non riprodurre compact disc di forme diverse da quella circolare convenzionale, quali, ad esempio, dischi a forma di cuore o simili. Questi tipi di dischi possono causare disfunzioni.

Il driver di periferica incluso, è compatibile con MS-DOS/Windows 3.XX. Questo driver non è necessario per l'uso con Windows 95.

* MS-DOS e Windows sono marchi di fabbrica di Microsoft Corporation.

●Lettura ad alta velocità

Velocità di trasmissione dati (sostenuta):

- Accesso ad alta velocità

Tempo medio di accesso casuale: 70 ms

●Meccanismo a basse vibrazioni

●Corrispondenza ATAPI

●Memoria di transito (Buffer): 128 kBytes

●Dischi utilizzabili

CD-ROM Modo 1

CD-ROM XA Modo 2 (Forma 1, 2)

CD-DA (Uscita audio digitale)

Supporto CD Extra, CD Video, CD-I Ready e CD-XA Ready

Lettura dischi CD-RW

NOTE:

Questo prodotto può leggere dischi CD-RW. Tenere presente però quanto segue:

(1) Un CD-RW richiede più tempo di un normale CD-ROM per venire rilevato quando il prodotto viene attivata, ma ciò è normale.

(2) La velocità di lettura dei dischi CD-RW è solitamente 4 volte maggiore rispetto a quella dei dischi normali. Tuttavia, a seconda della qualità dei dischi, o in presenza di temperature estremamente basse o elevate, il lettore può ridurre la velocità del disco in fase di lettura. (Perché il livello dei segnali riprodotti da questi ultimi è inferiore a quello dei dischi normali.)

(3) I dischi non registrati, quelli la cui scrittura è fallita e quelli in cui la procedura di chiusura di seduta non è stata fatta non sono utilizzabili.

(4) L'operazione potrebbe non iniziare o i dati potrebbero non venire letti nel caso in cui: la qualità del segnale registrato sia scesa a causa di sporcizia o danni al disco, o se un disco è stato riscritto troppe volte.

Se un disco non funziona, provare ad estarlo e reinserirlo.

- Corrispondente a Photo CD Kodak (singolo e multisessione).

●Conforme ai dati caratteristici di MPC-3

●Formato Half-Height

●Caricamento nella fessura

●Supportato da Windows 95 e Windows 98 (Plug and Play) [collega e usa]

* Windows è un marchio di fabbrica di Microsoft Corporation.

Precauzioni per la riproduzione di CD single (CD da 8 cm)

(1) In sede di riproduzione di CD single (CD da 8 cm), utilizzare sempre l'adattatore per CD da 8 cm. Prima di inserire il CD-ROM nel lettore, accertarsi che sia fissato saldamente dai fermi dell'adattatore. Nel caso in cui il CD sia stato inavvertitamente inserito senza adattatore, togliere immediatamente il CD premendo il pulsante di espulsione. Nel caso in cui il CD non esca, premere nuovamente il pulsante.

(2) Utilizzare adattatori per CD da 8 cm con il marchio [COMACH] (prodotto standard raccomandato). Non utilizzare adattatori che provocano la rotazione a vuoto del CD, piegati oppure curvati.

Le illustrazioni fornite in questo capitolo sono da intendersi come una descrizione visiva del Lettore.

Si prega di comprendere bene queste illustrazioni e far riferimento ad esse quand'è necessario per completare l'installazione e per il funzionamento dell'unità.

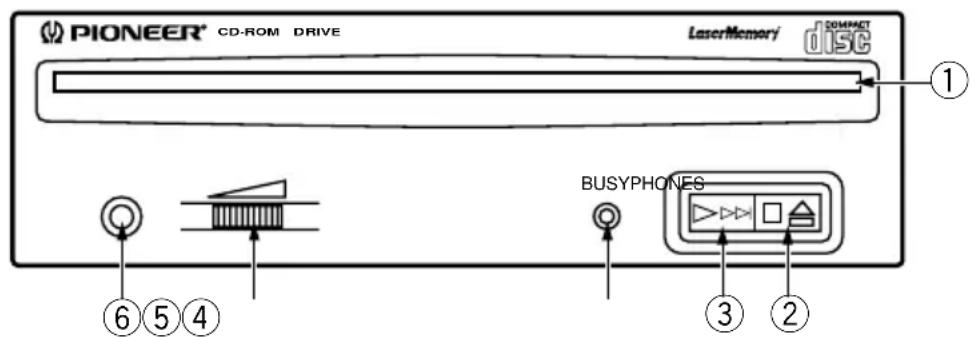

VISTA FRONTALE

PIONEER® CD-ROM DRIVE LaserMemory COMPACT DISC ① ⑥ ⑤ ④ BUSYPHONES ③ ②

Fig. 1

①Fessura per il caricamento del disco

Inserire il disco CD-ROM con l'etichetta rivolta in alto.

Se s'impiega un disco da 8 cm. applicare un adattatore CD (reperibile nei negozi) al disco ed inserire il disco nella fessura di caricamento.

② Tasto Espulsione (▲)/ Arresto (■)

Questo tasto s'impiega per espellere il disco. Premendolo una volta durante la riproduzione di un disco audio, la riproduzione si arresta, premendolo invece in condizione di arresto, il disco viene espulso.

③ Tasto Riproduzione (▶)/ Salto (▶▶)

Viene usato per la riproduzione diretta di dischi audio. Inserendo un disco audio e premendo questo tasto, l'unità entra nel modo di riproduzione, premendolo invece durante la riproduzione si salta alla riproduzione del brano successivo. I dischi di dati non possono essere letti con salti all'indietro.

④Indicatore di occupato (BUSY)

Questo indicatore lampeggia durante il trasferimento dei dati.

⑤Controllo Volume (livello cuffia)

Viene usato per regolare il livello del volume del jack della cuffia.

⑥Presa a jack per cuffia (PHONES)

Questa è una minipresa stereo per cuffia.

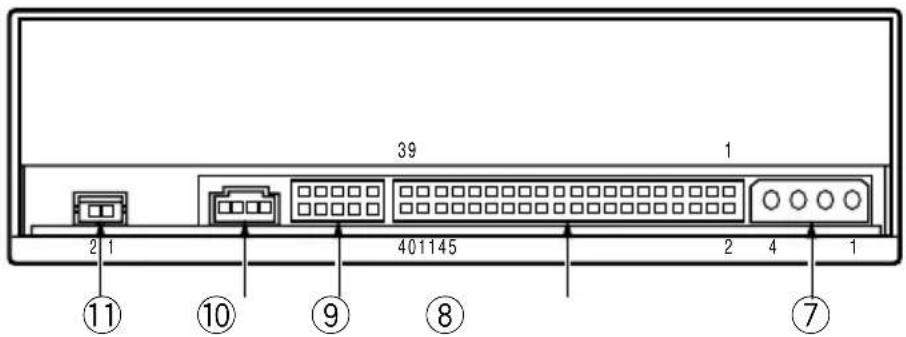

VISTA POSTERIORE

39 1 2 1 401145 2 4 1 ⑪ ⑩ ⑨ ⑧ ⑦

Fig. 2

⑦Ingresso in c.c.

Ingresso di alimentazione +5 Vcc e +12 Vcc.

Pin	Nome	Funzione
1	+1	2 Ingresso di alimentazione +12 Vcc.
2	G	Massa.
3	G	Massa.
4	+5	Ingresso di alimentazione +5 Vcc.

⑧Interfaccia Host IDE

Connettore I/O a 40 pin conforme alle specifiche ATA.

⑨Ponte di Configurazione Periferica

Interruttore a ponte per la selezione del modo d'uso del lettore e per il supporto PC. La presa di cortocircuito viene collegata per il settaggio.

Collegata: on Non collegata: off

Pin	Nome	Funzione
1 M	ASTER* on	Il	lettore viene usato nel modo di unità principale.
2	SLAVE	on	Il lettore viene usato nel modo di unità asservita.
3	CABLE SELECT	on	Modo per il settaggio del lettore mediante CABLE SELECT dell'interfaccia IDE.
4			Riservato.
5			Riservato.

* Solo MASTER è ON come impostazione di fabbrica.

⑩Uscita Audio

Connettore per uscita audio analogica.

Usato come connettore tipo Molex 70553, scegliere un cavo di collegamento adatto.

Pin	Nome Funzione
1	Gauche	Uscita audio canale sinistro.
2	Terre	Massa.
3	Terre	Massa.
4	Droite	Uscita audio canale destro.

⑪Uscita audio digitale

Questo è un connettore per l'uscita di segnale audio digitale.

Pin	Nome Funzione
1	GND	Massa.
2	Digital Out	Uscita di segnale audio digitale.

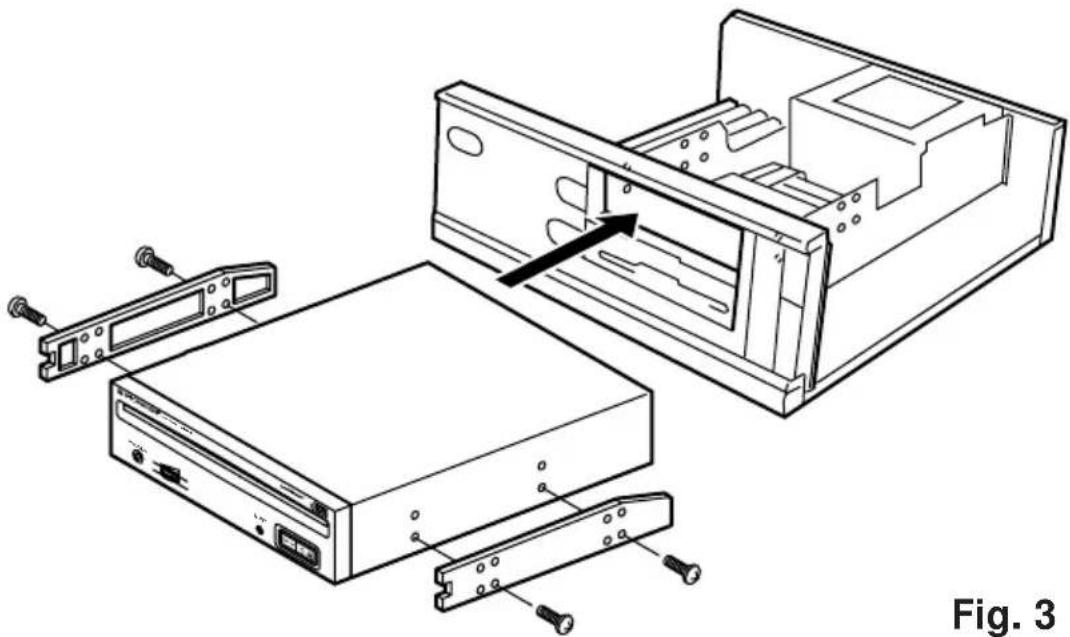

-Spegnere il personal computer e rimuovere il coperchio o il pannello anteriore.
- Rimuovere il pannello finto installato a copertura dell'alloggiamento di 5,25 pollici. L'installazione non si può eseguire se non c'è un alloggiamento libero.
- Installare i binari guida di fissaggio sul lettore. (Se i binari guida sono necessari, contattare il negozio dove è stato comprato il computer o il fabbricante del computer.)
- Inserire il lettore nell'alloggiamento.
- Se il fissaggio è necessario, fissare il lettore attenendosi al manuale d'istruzione del computer.

Usare viti di montaggio di lunghezza 5 mm (3/16 poll.) o più corte. L'uso di viti più lunghe può danneggiare il lettore.

Installare il lettore dopo avere tolto l'alimentazione elettrica del computer.

Se le viti di montaggio non sono bene avvitate ecc., le vibrazioni dovute alla rotazione del disco possono produrre un rumore metallico, per cui le viti devono essere avvitate strettamente.

Il metodo d'installazione del lettore varia a seconda del tipo di computer. Per i dettagli, si prega di far riferimento ai manuali del computer.

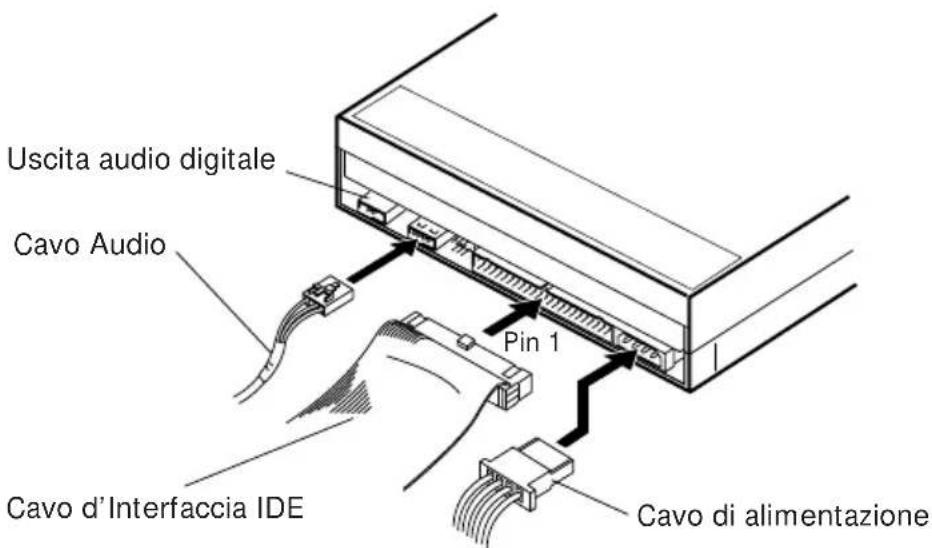

Uscita audio digitale Cavo Audio Pin 1 Cavo d'Interfaccia IDE Cavo di alimentazione

Fig. 4

●Disconnettere l'alimentazione elettrica del personal computer.

- Collegare il cavo di alimentazione al personal computer. Al momento di collegare, si prega di fare attenzione alla polarità del cavo.

- Collegare il cavo di interfaccia IDE. A questo punto, assicurarsi che il pin 1 del connettore IDE sia collegato correttamente al pin 1 del cavo.

- Se si usa una scheda audio, collegare l'uscita audio alla scheda audio con un cavo audio.

ATTENZIONE

L'alimentazione elettrica del personal computer deve essere sempre disconnessa prima di collegare i cavi.

[Funzioni generali]

Diametro disco 12 cm, 8 cm

Velocità di trasmissione dati

Sostenuta 2.100 - 5.400 kByte/sec*

* La velocità di trasferimento dati può non essere raggiunta a causa di particolari condizioni dei dischi (graffi ecc.).

Tempo di ricerca

Casuale (medio) 60 ms

Tempo di accesso

Casuale (medio) 70 ms

Capacità di memorizzazione temporanea dei dati

128 kBytes

[Parte uscita audio]

Linea 0,7 Vrms ± 0,1 Vrms (carico di 10 kΩ)

[Altri]

Alimentazione +12 Vcc, 0,9 A (picco), 0,55 A (normale)

(Con terminale incorporato) +5 Vcc, 1,2 A (picco), 0,75 A (normale)

Dimensioni esterne 148 (L) x 42,3 (H) x 207,5 (P) mm

Peso 0,97 kg

Temperatura di funzionamento da +5°C a +45°C

Umidità di funzionamento da 5% a 85% (senza condensazione)

Temperatura di immagazzinamento da -40^ a +60^

Umidità di immagazzinamento da 5% a 90% (senza condensazione)

[Accessori]

÷ 1 Disco con driver di periferica (software)

÷ 2 Prese di cortocircuito

÷ 1 Cavo audio

÷ 4 Viti di montaggio

÷ 1 Istruzioni per l'uso

÷ 1 Manuale d'installazione

NOTA:

Per miglioramento prodotto, dati tecnici e design sono soggetti a variazioni senza preavviso.
