BEDIENUNGSANLEITUNG DRA14S PIONEER

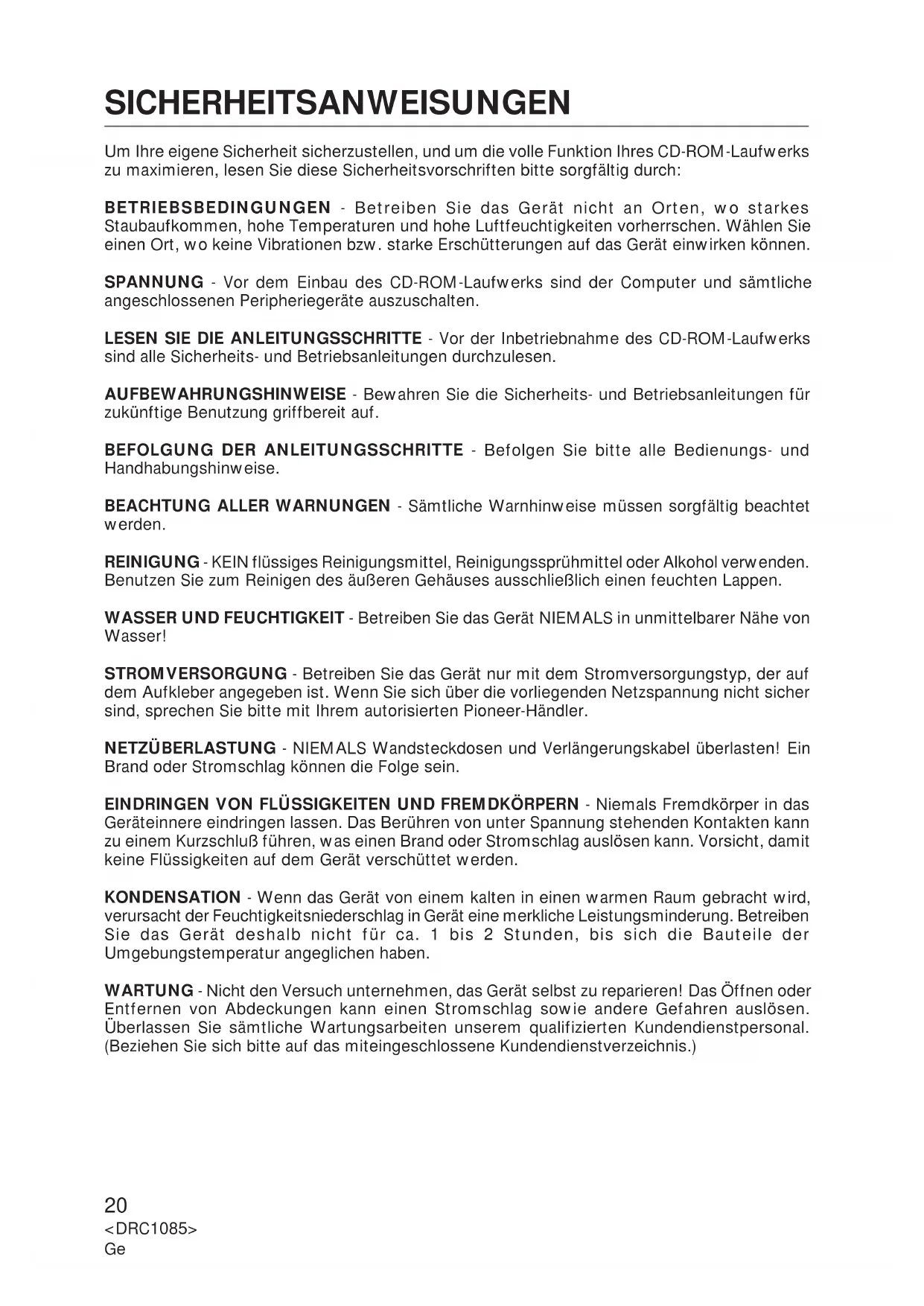

SICHERHEITSANWEISUNGEN Um Ihre eigene Sicherheit sicherzustellen, und um die volle Funktion Ihres CD-ROM-Laufwerks zu maximieren, lesen Sie diese Sicherheitsvorschriften bitte sorgfältig durch: BETRIEBSBEDINGUNGEN - Betreiben Sie das Gerät nicht an Orten, wo starkes Staubaufkommen, hohe Temperaturen und hohe Luftfeuchtigkeiten vorherrschen. Wählen Sie einen Ort, wo keine Vibrationen bzw. starke Erschütterungen auf das Gerät einwirken können. SPANNUNG - Vor dem Einbau des CD-ROM-Laufwerks sind der Computer und sämtliche angeschlossenen Peripheriegeräte auszuschalten. LESEN SIE DIE ANLEITUNGSSCHRITTE - Vor der Inbetriebnahme des CD-ROM-Laufwerks sind alle Sicherheits- und Betriebsanleitungen durchzulesen. AUFBEWAHRUNGSHINWEISE - Bewahren Sie die Sicherheits- und Betriebsanleitungen für zukünftige Benutzung griffbereit auf. BEFOLGUNG DER ANLEITUNGSSCHRITTE - Befolgen Sie bitte alle Bedienungs- und Handhabungshinweise. BEACHTUNG ALLER WARNUNGEN - Sämtliche Warnhinweise müssen sorgfältig beachtet werden. REINIGUNG - KEIN flüssiges Reinigungsmittel, Reinigungssprühmittel oder Alkohol verwenden. Benutzen Sie zum Reinigen des äußeren Gehäuses ausschließlich einen feuchten Lappen. WASSER UND FEUCHTIGKEIT - Betreiben Sie das Gerät NIEMALS in unmittelbarer Nähe von Wasser! STROMVERSORGUNG - Betreiben Sie das Gerät nur mit dem Stromversorgungstyp, der auf dem Aufkleber angegeben ist. Wenn Sie sich über die vorliegenden Netzspannung nicht sicher sind, sprechen Sie bitte mit Ihrem autorisierten Pioneer-Händler. NETZÜBERLASTUNG - NIEMALS Wandsteckdosen und Verlängerungskabel überlasten! Ein Brand oder Stromschlag können die Folge sein. EINDRINGEN VON FLÜSSIGKEITEN UND FREMDKÖRPERN - Niemals Fremdkörper in das Geräteinnere eindringen lassen. Das Berühren von unter Spannung stehenden Kontakten kann zu einem Kurzschluß führen, was einen Brand oder Stromschlag auslösen kann. Vorsicht, damit keine Flüssigkeiten auf dem Gerät verschüttet werden. KONDENSATION - Wenn das Gerät von einem kalten in einen warmen Raum gebracht wird, verursacht der Feuchtigkeitsniederschlag in Gerät eine merkliche Leistungsminderung. Betreiben Sie das Gerät deshalb nicht für ca. 1 bis 2 Stunden, bis sich die Bauteile der Umgebungstemperatur angeglichen haben. WARTUNG - Nicht den Versuch unternehmen, das Gerät selbst zu reparieren! Das Öffnen oder Entfernen von Abdeckungen kann einen Stromschlag sowie andere Gefahren auslösen. Überlassen Sie sämtliche Wartungsarbeiten unserem qualifizierten Kundendienstpersonal. (Beziehen Sie sich bitte auf das miteingeschlossene Kundendienstverzeichnis.)<DRC1085>

SICHERHEITSANWEISUNGEN Der mitgelieferte Gerätetreiber ist zur Verwendung mit MS-DOS/Windows 3.XX bestimmt. Dieser Treiber ist bei Windows 95 nicht erforderlich.

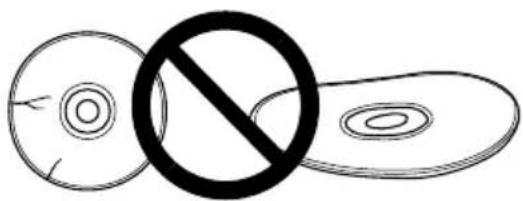

• MS-DOS und Windows sind geschützte Warenzeichen der Microsoft Corporation. Verwenden Sie keine nicht standardisierten Disketten, da diese einen nachteiligen Einfluß auf die Funktion dieses Geräts und anderer Komponenten ausüben können. Verwenden Sie keine beschädigten, gesprungenen oder verzogenen CD-ROMs. Wenn eine CD-ROM im Gerät zerbricht, können die optischen Teile beschädigt werden. Die CD-ROMs rotieren mit hoher Drehzahl im Wechsler-Mechanismus. Das nachstehende Hinweisschild befindet sich am Gerät. Anbringstelle: auf der Deckeloberseite. Bei Geräten mit Steckern sollte sich der Ausgangsstecker nahe dem anderen Gerät befinden und einfach zugänglich sein.

CLASS 1 LASER PRODUCT

LASER KLASSE 1 Das Geräuschaufkommen beträgt weniger als 70 dB. (ISO 7779/DIN 45635) VORSICHT Dieses Gerät enthält eine Laserdiode mit einer höheren Klasse als 1. Um einen stets sicheren Betrieb zu gewährleisten, weder irgendwelche Abdeckungen entfernen, noch versuchen, sich zum Geräteinneren Zugang zu verschaffen. Alle Wartungsarbeiten sollten qualifiziertem Kundendienstpersonal überlassen werden. Keine nicht kreisförmigen CDs (herzförmige, achteckige Discs) abspielen. Anderenfalls kann eine Funktionsstörung auftreten.22 <DRC1085>

MERKMALE ÷ Datenabruf mit hoher Geschwindigkeit Datentransferrate (Dauerbetrieb): 2.100 kBytes/sec – 5.400 kBytes/sec (Maximum für CAV 36X) ÷ Zugriff mit hoher Geschwindigkeit Zufallszugriff (durchschn.): 70 ms ÷ Mechanismus zur Vibrationsreduzierung ÷ Entspricht dem ATAPI-Standard ÷ Datenpufferkapazität: 128 kBytes ÷ Verwendbare CD-ROMs CD-ROM (Modus 1) CD-ROM (XA-Modus 2; Form 1, 2) CD-DA (Digital-Audioausgang)) CD Extra-, Video CD-, CD-I Ready und CD-XA Ready-Unterstützung CD-RW-Lesemodus HINWEISE: Dieses Gerät ist in der Lage, Daten auf CD-RW-Discs zu lesen. Hierzu sind folgende Hinweise zu beachten: (1) Im Vergleich zu herkömmlichen CD-ROM-Discs wird zum Erkennen der Disc bei Arbeitsbeginn für CD-RW-Discs etwas mehr Zeit benötigt. (2) Die Auslesegeschwindigkeit von CD-RW-Disks ist normalerweise viermal höher als die normaler Disks. Jedoch kann der Spieler je nach Qualität der Disk oder bei extremer Hitze oder Kälte die Geschwindigkeit der Disk beim Auslesen reduzieren. (Dies ist durch den im Vergleich zu Standard-Discs niedrigeren Wiedergabesignal-Pegel von CD-RW-Discs bedingt.) (3) Die folgenden Discs können nicht verwendet werden: Leere Discs; Discs, bei denen keine Datenübertragung möglich war oder bei denen das Abschlußverzeichnis nicht eingegeben wurde. (4) In den folgenden Fällen ist unter Umständen kein Zugriff oder ein Auslesen der Daten möglich: Die Qualität des aufgenommenen Signals hat sich durch Verschmutzung oder Kratzer der Disc verschlechtert, oder die Disc wurde häufig erneut beschrieben. Falls kein Zugriff möglich ist, die Disc herausnehmen, wieder einlegen und den Computer erneut starten. ÷ Entspricht dem Kodak Photo CD-Standard (Einfach und Multisession) ÷ Konform mit MPC-3-Spezifikationen ÷ Halbe Einbauhöhe ÷ Disk-Schlitz ÷ Unterstützung für Windows 95 und Windows 98 (Plug & Play)

• Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation. Vorsichtmassnahmen beim abspielen von CD-Singles (8 cm CDs) (1) Benutzen Sie immer den Adapter für 8 cm CDs wenn Sie CD-Singles (8 cm CDs) abspielen. Bevor Sie die CD in das CD-ROM Laufwerk einlegen, prüfen Sie bitte, ob sie ordnungsgemäß von den Haltern des Adapters festgeklemmt wird. Wenn irrtümlich CDs eingelegt wurden ohne den Adapter, nehmen Sie sie sofort heraus indem Sie die drücken Sie ein zweites Mal. (2) Benutzen Sie 8 cm CD-Adapter, die mit der

Marke gekennzeichnet sind (empfohlener Standard). Benutzen Sie weder Adapter die die CD im Leerlauf lassen, noch krumme oder verbogene Adapter.<DRC1085>

BESCHREIBUNG DER HARDWARE

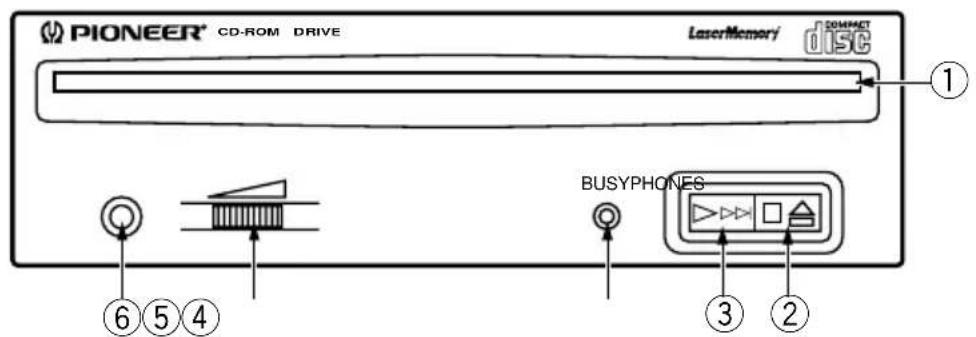

In diesem Abschnitt wird das Laufwerk vorgestellt. Bitte verwenden Sie die Abbildungen und die zugehörigen Erläuterungen, um sich mit dem Gerät vertraut zu machen, damit Sie es richtig installieren und bedienen können. VORDERANSICHT 1 Disk-Schlitz Die CD-ROM mit der Beschriftung nach oben einführen. Bei der Verwendung von 8 cm-Disks, einen Adapter (im Handel erhältlich) an der Disk befestigen und die Disk in den Schlitz einführen. 2 Auswurf-/Stopptaste (0/7) Mit dieser Taste wird die Disk ausgeworfen. Wird diese Taste während der Wiedergabe einer Audio-CD gedrückt, stoppt die Wiedergabe. Durch Betätigung im Stoppzustand wird die CD-ROM-Lade herausgefahren. 3 Wiedergabe-/Überspringtaste (3/¢) Diese Taste dient ausschließlich für die direkte Wiedergabe von Audio-CDs. Wenn diese Taste gedrückt wird, nachdem eine Audio-CD eingelegt wurde, erfolgt Wiedergabe. Durch Betätigung während der Wiedergabe wird der nächste Titel angewählt. Daten-CD-ROMs können nicht auf diese Weise verwendet werden. 4 Betriebsanzeige (BUSY) Diese Anzeige blinkt während der Suchzeit. 5 Lautstärkeregler (für Kopfhörer) Mit diesem Regler wird der Lautstärkepegel der Kopfhörerbuchse eingestellt. 6 Kopfhörerbuchse (PHONES) Diese Stereo-Minibuchse dient zum Anschließen eines Kopfhörers. Abb. 1 BUSYPHONES

7 Gleichspannungseingang Hier handelt es sich um den Eingangsstecker für Gleichstromversorgung von +5 V und +12 V.

BESCHREIBUNG DER HARDWARE

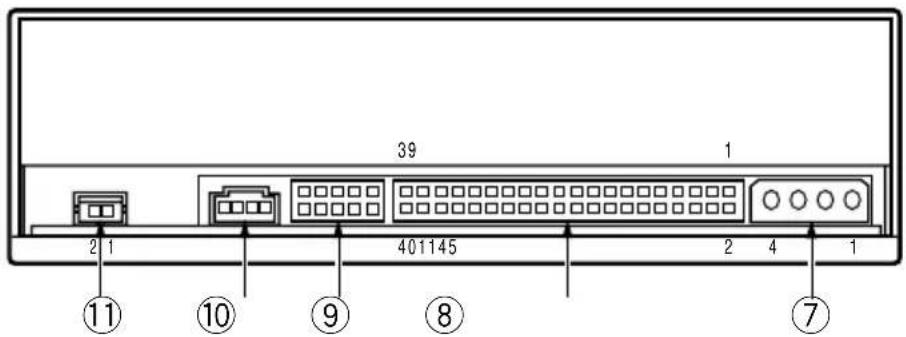

8IDE-Schnittstelle des Host-Computers Hier handelt es sich um einen 40poligen E/A-Anschlußstecker nach ATA-Spezifikationen. 9 Überbrückungsstecker für Gerätekonfiguration Hier handelt es sich um den Überbrückungsstecker für die Wahl des Laufwerkmodus sowie für PC-Unterstützung. Eine Kurzschlußbuchse für die Einstellung ist vorhanden (angebracht). angebracht: on nicht angebracht: off

• Bei der Auslieferung ab Werk steht nur MASTER auf ON. 0 Audioausgang Dieser Stecker ist für Analog-Ausgang vorgesehen. Da hier ein Stecker des Typs Molex 70553 verwendet wird, muß ein passendes Anschlußkabel gewählt werden. - Digital-Audioausgang Hier handelt es sich um einen Anschluß für ein digitales Audioausgangssignal. Stift Bezeichnung Funktion 1 +12 Gleichstromversorgung für +12 V. 2 G Masse. 3 G Masse. 4 +5 Gleichstromversorgung für +5 V. Stift Bezeichnung Funktion 1 L Audioausgang für linken Kanal. 2 G Masse. 3 G Masse. 4 R Audioausgang für rechten Kanal. Stift Bezeichnung Funktion 1 GND Masse. 2 Digital Out Digital-Audioausgang. Stift Bezeichnung Funktion 1 MASTER* on Laufwerk wird im Hauptmodus benutzt. 2 SLAVE on Laufwerk wird im Hilfsmodus benutzt. 3 CABLE on Modus für Laufwerkeinstellung bei SELECT CABLE SELECT der IDE-Schnittstelle. 4 Reserviert. 5 Reserviert.<DRC1085>

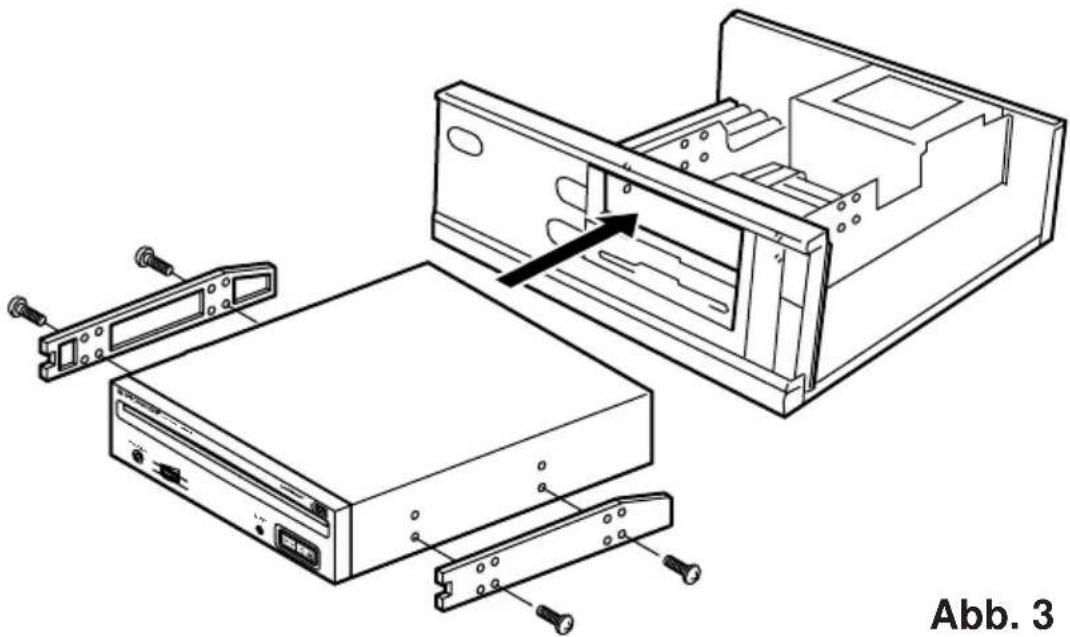

÷ Schalten Sie die Spannungsversorgung des Personal-Computers aus und nehmen Sie die Abdeckung oder die Frontplatte ab. ÷ Entfernen Sie die Blende von einem leeren 5,25-Zoll-Laufwerkschacht. Die Installation ist nur möglich, wenn ein freier Laufwerkschacht vorhanden ist. ÷ Befestigen Sie die Klemmschiebeschienen an das Laufwerk. (Wenn Schiebeschienen benötigt werden, wenden Sie sich an das Geschäft, wo Sie den Computer erworben haben, oder an den Hersteller des Computers.) ÷ Schieben Sie das Laufwerk in den Schacht ein. ÷ Wenn eine Befestigung erforderlich ist, befestigen Sie das Laufwerk gemäß den Anweisungen im Handbuch des Computers. Abb. 3 Verwenden Sie Montageschrauben mit einer Länge von höchstens 5 mm. Durch längere Schrauben kann das Laufwerk beschädigt werden. Schalten Sie vor der Installation des Laufwerks unbedingt die Spannungsversorgung des Computers aus. Bei lockeren Befestigungsschrauben erzeugen die Vibrationen durch die rotierende CD ein störendes Geräusch. Die Schrauben müssen daher gut festgezogen werden. Das Verfahren zur Installation des Laufwerks ist vom Computer abhängig. Informationen hierzu finden Sie im Handbuch Ihres Computers. BUSY PHONESCD-ROM DRIVE26 <DRC1085>

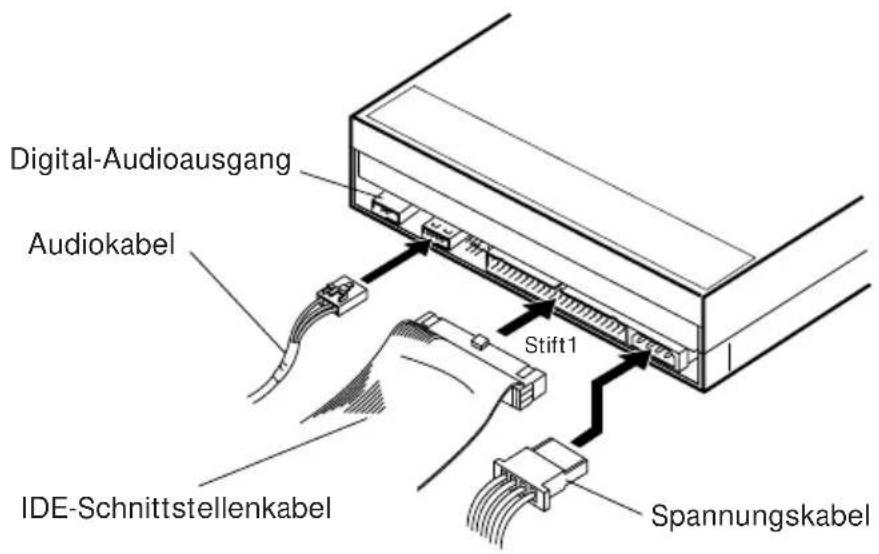

ANSCHLÜSSE ÷ Schalten Sie die Spannungsversorgung des Computers aus. ÷ Schließen Sie das Spannungskabel vom Computer an. Achten Sie dabei auf die richtige Ausrichtung des Steckers. ÷ Schließen Sie das IDE-Schnittstellenkabel an. Vergewissern Sie sich, daß der Stift 1 des IDE-Anschlusses richtig mit dem Stift 1 des Steckers verbunden ist. ÷ Wenn ein Soundboard vorhanden ist, verbinden Sie den Audio-Ausgang über ein Audiokabel mit der Soundboard. IDE-Schnittstellenkabel Spannungskabel Audiokabel Abb. 4 Stift1 Digital-Audioausgang WARNUNG Die Spannungsversorgung des Computers muß unbedingt ausgeschaltet werden, bevor Kabel angeschlossen werden.<DRC1085>

TECHNISCHE DATEN Veröffentlicht von Pioneer Electronic Corporation.Urheberrechtlich geschützt C 1998 Pioneer ElectronicCorporation. Alle Rechte vorbehalten. [Allgemeine Funktionen] CD-ROM-Durchmesser 12 cm, 8 cm Datentransferrate Dauerbetrieb 2.100 – 5.400 kBytes/s*

• Die Datentransferrate kann möglicherweise bei einer Beeinträchtigung der Disc (Kratzer usw.) nicht eingehalten werden. Suchzeit Zufallszugriff (durchschn.) 60 ms Zugriffszeit Zufallszugriff (durchschn.) 70 ms Datenpufferkapazität 128 KByte [Audio-Ausgang] Hochpegel 0,7 Vrms ± 0,1 Vrms (bei 10 kΩ Last) [Sonstiges] Spannungsversorgung Gleichstrom +12 V, 0,9 A (Spitze), 0,55 A (normal) (Mit eingebautem Abschlußteil) Gleichstrom +5 V, 1,2 A (Spitze), 0,75 A (normal) Außenabmessungen 148 (B) x 42,3 (H) x 207,5 (T) mm Gewicht 0,97 kg Betriebstemperatur +5˚C bis +45˚C Betriebsluftfeuchtigkeit 5% bis 85% (keine Kondensation) Lagertemperatur –40˚C bis +60˚C Lagerluftfeuchtigkeit 5% bis 90% (keine Kondensation) [Zubehör] ÷ 1 Disketten mit Software-Gerätetreiber ÷ 2 Kurzschlußstecker ÷ 1 Audiokabel ÷ 4 Montageschraube ÷ 1 Bedienungsanleitung ÷ 1 Installationsanleitung HINWEIS: Technische Änderungen zum Zweck der Produktverbesserung ohne vorherige Bekanntmachung vorbehalten.28 <DRC1085>
