BEDIENUNGSANLEITUNG DRU16S PIONEER

Dieses Produkt entspricht den EMV-Richtlinien (89/336/EEC, 92/31/EEC) und CE-Markierungsrichtlinien (93/68/EEC).

FICHE TECHNIQUE.... 38

Das Geräuschaufkommen beträgt weniger als 70 dB. (ISO 7779/DIN 45635)

VORSICHT

Dieses Gerät enthält eine Laserdiode mit einer höheren Klasse als 1. Um einen stets sicheren Betrieb zu gewährleisten, weder irgendwelche Abdeckungen entfernen, noch versuchen, sich zum Geräteinneren Zugang zu verschaffen. Alle Wartungsarbeiten sollten qualifiziertem Kundendienstpersonal überlassen werden.

Das nachstehende Hinweisschild befindet sich am Gerät.

Anbringstelle: auf der Deckeloberseite.

Bei Geräten mit Steckern sollte sich der Ausgangsstecker nahe dem anderen Gerät befinden und einfach zugänglich sein.

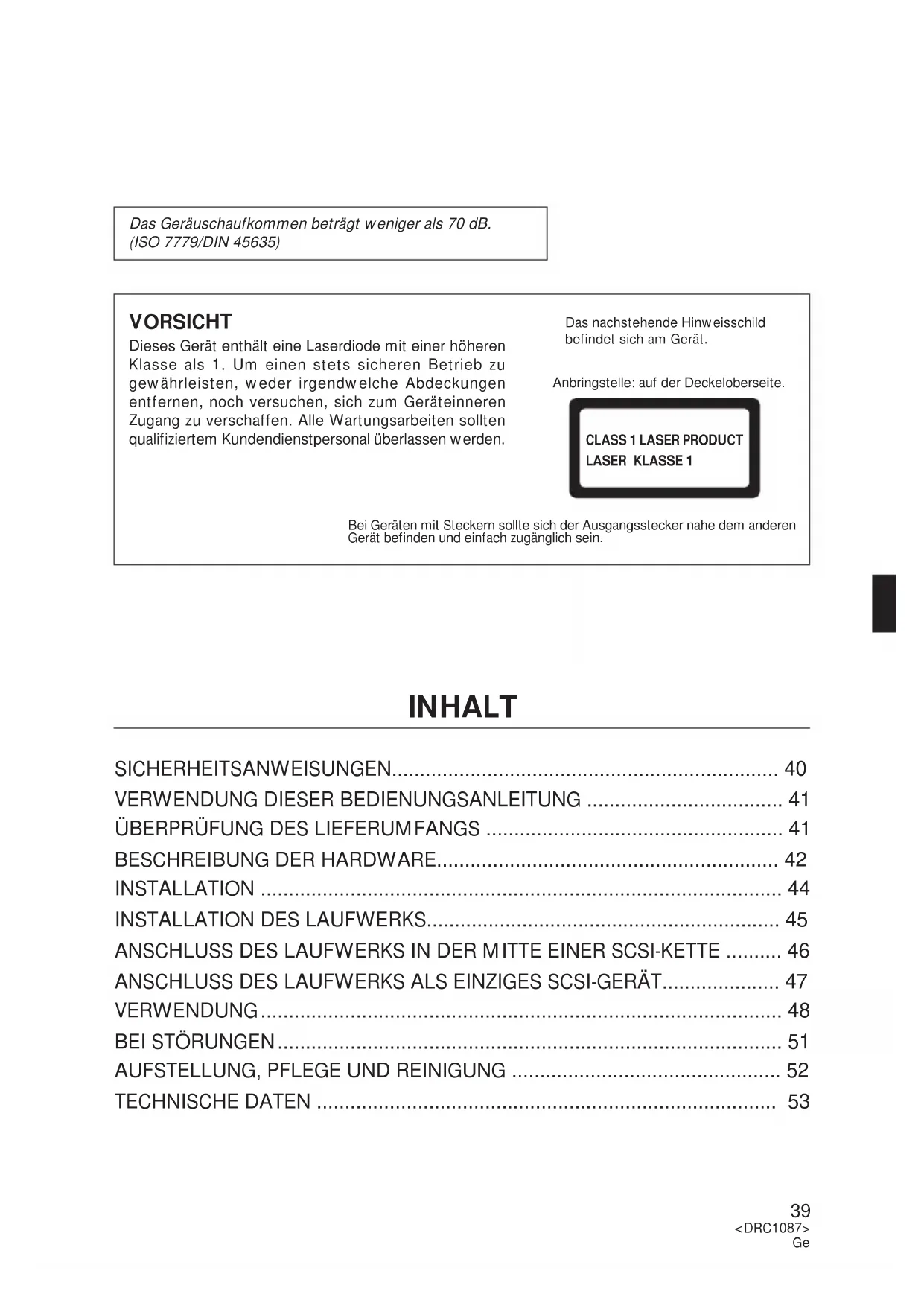

INHALT

SICHERHEITSANWEISUNGEN.... 40

VERWENDUNG DIESER BEDIENUNGSANLEITUNG 41

ÜBERPRÜFUNG DES LIEFERUM FANGS 41

BESCHREIBUNG DER HARDWARE.... 42

INSTALLATION 44

INSTALLATION DES LAUFWERKS.... 45

ANSCHLUSS DES LAUFWERKS IN DER MITTE EINER SCSI-KETTE ..... 46

ANSCHLUSS DES LAUFWERKS ALS EINZIGES SCSI-GERÄT...... 47

VERWENDUNG 48

BEI STÖRUNGEN 51

AUFSTELLUNG, PFLEGE UND REINIGUNG 52

TECHNISCHE DATEN 53

Um Ihre eigene Sicherheit sicherzustellen, und um die volle Funktion Ihres CD-ROM-Laufwerks zu maximieren, lesen Sie diese Sicherheitsvorschriften bitte sorgfältig durch:

BETRIEBSBEDINGUNGEN - Betreiben Sie das Gerät nicht an Orten, wo starkes Staubaufkommen, hohe Temperaturen und hohe Luftfeuchtigkeiten vorherrschen. Wählen Sie einen Ort, wo keine Vibrationen bzw. starke Erschütterungen auf das Gerät einwirken können.

SPANNUNG - Vor dem Einbau des CD-ROM-Laufwerks sind der Computer und sämtliche angeschlossenen Peripheriegeräte auszuschalten.

LESEN SIE DIE ANLEITUNGSSCHRITTE - Vor der Inbetriebnahme des CD-ROM-Laufwerks sind alle Sicherheits- und Betriebsanleitungen durchzulesen.

AUFBEWAHRUNGSHINWEISE - Bewahren Sie die Sicherheits- und Betriebsanleitungen für zukünftige Benutzung griffbereit auf.

BEFOLGUNG DER ANLEITUNGSSCHRITTE - Befolgen Sie bitte alle Bedienungs- und Handhabungshinweise.

BEACHTUNG ALLER WARNUNGEN - Sämtliche Warnhinweise müssen sorgfältig beachtet werden.

REINIGUNG - KEIN flüssiges Reinigungsmittel, Reinigungssprühmittel oder Alkohol verwenden. Benutzen Sie zum Reinigen des äußeren Gehäuses ausschließlich einen feuchten Lappen.

WASSER UND FEUCHTIGKEIT - Betreiben Sie das Gerät NIEMALS in unmittelbarer Nähe von Wasser!

STROMVERSORGUNG - Betreiben Sie das Gerät nur mit dem Stromversorgungstyp, der auf dem Aufkleber angegeben ist. Wenn Sie sich über die vorliegenden Netzspannung nicht sicher sind, sprechen Sie bitte mit Ihrem autorisierten Pioneer-Händler.

NETZÜBERLASTUNG - NIEMALS Wandsteckdosen und Verlängerungskabel überlasten! Ein Brand oder Stromschlag können die Folge sein.

EINDRINGEN VON FLÜSSIGKEITEN UND FREMDKÖRPERN - Niemals Fremdkörper in das Geräteinnere eindringen lassen. Das Berühren von unter Spannung stehenden Kontakten kann zu einem Kurzschluß führen, was einen Brand oder Stromschlag auslösen kann. Vorsicht, damit keine Flüssigkeiten auf dem Gerät verschüttet werden.

KONDENSATION - Wenn das Gerät von einem kalten in einen warmen Raum gebracht wird, verursacht der Feuchtigkeitsniederschlag in Gerät eine merkliche Leistungsminderung. Betreiben Sie das Gerät deshalb nicht für ca. 1 bis 2 Stunden, bis sich die Bauteile der Umgebungstemperatur angeglichen haben.

WARTUNG - Nicht den Versuch unternehmen, das Gerät selbst zu reparieren! Das Öffnen oder Entfernen von Abdeckungen kann einen Stromschlag sowie andere Gefahren auslösen. Überlassen Sie sämtliche Wartungsarbeiten unserem qualifizierten Kundendienstpersonal. (Beziehen Sie sich bitte auf das miteingeschlossene Kundendienstverzeichnis.)

VERWENDUNG DIESER BEDIENUNGSANLEITUNG

In dieser Bedienungsanleitung werden die folgenden Kennzeichnungen verwendet:

Fettdruck Wichtige Informationen werden durch Fettdruck hervorgehoben.

Kursivdruck

Für Bezugnahme auf andere Abschnitte in der Bedienungsanleitung sowie zur Hervorhebung von wichtigen Informationen wird Kursivdruck verwendet.

Das Dreieck mit Ausrufungszeichen ist ein Warnsymbol. Die Anweisungen, die mit diesem Symbol gekennzeichnet sind, müssen exakt befolgt werden.

Das Häkchen kennzeichnet zusätzliche und weiterführende Angaben zu einer Anweisung.

Die erhobene Hand soll zur richtigen Verwendung des Gerätes auffordern. Befolgen Sie die Anweisungen genau.

Das Bleistiftsymbol kennzeichnet nützliche Ratschläge.

ÜBERPRÜFUNG DES LIEFERUMFANGS

Das Pioneer CD-ROM-Laufwerk wird mit den folgenden Teilen geliefert:

● 1 Disketten mit Gerätetreibern*

● 1 Audiokabel

● 4 Montageschrauben

● 4 Kurzschlußstecker

● 1 Bedienungsanleitung

● 1 Installationsanleitung

* Der Pioneer DR-U16S läßt sich mit jedem SCSI CD-ROM-Gerätetreiber (z.B. als Teil Ihres Betriebssystems bzw. mit der SCSI-Steuerungseinheit mitgeliefert) betreiben.

Nähere Einzelheiten entnehmen Sie bitte der Anleitung, die dem Gerätetreiber beiliegt. Gemäß spezifischen Bestimmungen wird der DR-U16S in einigen Ländern mit einer Diskette ausgeliefert, die den Gerätetreiber beinhaltet. Die Hinweise zur Gerätetreiber-Software in dieser Anleitung beziehen sich auf die von Pioneer gelieferte Version. Der mitgelieferte Gerätetreiber ist zur Verwendung mit MS-DOS/Windows 3.XX bestimmt. Dieser Treiber ist bei Windows 95 und Windows 98 nicht erforderlich.

* MS-DOS und Windows sind geschützte Warenzeichen der Microsoft Corporation.

In diesem Abschnitt wird das Laufwerk vorgestellt.

Bitte verwenden Sie die Abbildungen und die zugehörigen Erläuterungen, um sich mit dem Gerät vertraut zu machen, damit Sie es richtig installieren und bedienen können.

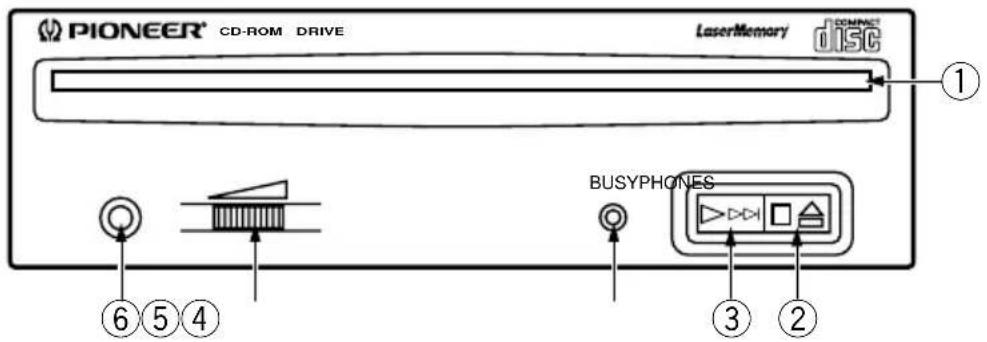

Vorderansicht

PIONEER® CD-ROM DRIVE LaserMemory COMPACT DISC ① ⑥ ⑤ ④ BUSYPHONES ③ ②

Abb.1

①Disk-Schlitz

Die CD-ROM mit der Beschriftung nach oben einführen.

VORSICHTMASSNAHMEN BEIM ABSPIELEN VON CD-SINGLES (8 cm CDs):

- Benutzen Sie immer den Adapter für 8 cm CDs wenn Sie CD-Singles (8 cm CDs) abspielen. Bevor Sie die CD in das CD-ROM Laufwerk einlegen, prüfen Sie bitte, ob sie ordnungsgemäß von den Haltern des Adapters festgeklemmt wird. Wenn irrtümlich CDs eingelegt wurden ohne den Adapter, nehmen Sie sie sofort heraus indem Sie die drücken Sie ein zweites Mal.

- Benutzen Sie 8 cm CD-Adapter, die mit der DISC MARke gekennzeichnet sind (empfohlener Standard). Benutzen Sie weder Adapter die die CD im Leerlauf lassen, noch krumme oder verbogene Adapter.

② Auswurf-/Stopptaste (▲/■)

Mit dieser Taste wird die Disk ausgeworfen. Wird diese Taste während der Wiedergabe einer Audio-CD gedrückt, stoppt die Wiedergabe. Durch Betätigung im Stoppzustand wird die CD-ROM-Lade herausgefahren.

③Wiedergabe-/Überspringtaste (▶/▶▶)

Diese Taste dient ausschließlich für die direkte Wiedergabe von Audio-CDs. Wenn diese Taste gedrückt wird, nachdem eine Audio-CD eingelegt wurde, erfolgt Wiedergabe. Durch Betätigung während der Wiedergabe wird der nächste Titel angesprungen. Daten-CD-ROMs können nicht auf diese Weise verwendet werden.

④Betriebsanzeige (BUSY)

Diese Anzeige blinkt während des Zugriffs auf Daten.

⑤Lautstärkeregler (für Kopfhörer)

Mit diesem Regler wird der Lautstärkepegel der Kopfhörerbuchse eingestellt.

⑥ Kopfhörerbuchse (PHONES)

Diese Stereo-Minibuchse dient zum Anschließen eines Kopfhörers.

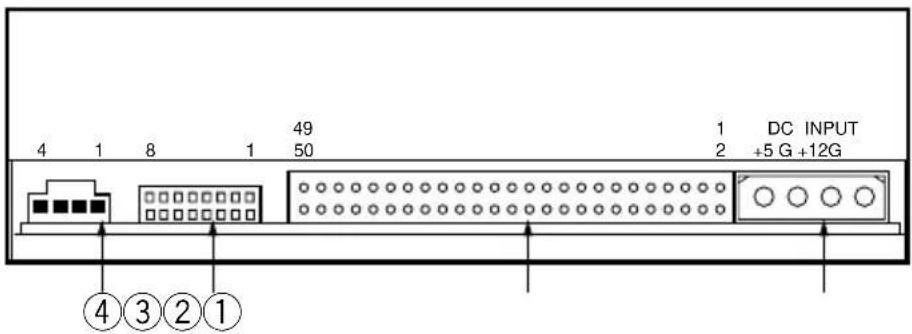

Rückansicht

Das Bedienfeld befindet sich auf der Oberseite.

4 1 8 1 49 50 1 2 DC INPUT +5 G +12G ④③②①

Abb.2

①Gleichstromeingang

Über diesen Anschluß werden Gleichstrom +5 V und +12 V zugeführt. Schließen Sie das Spannungskabel vom Computer hier an.

②SCSI-Schnittstelle

Dieser 50polige E/A-Anschluß entspricht der SCSI-2-Spezifikation. Verwenden Sie einen Flachkabel-SCSI-Stecker für die Verbindung zum SCSI-Computeradapter.

③Funktionsschalter

Verwenden Sie die mitgelieferten Kurzschlußstecker, um die SCSI-ID-Nummer und die Laufwerksfunktion zu wählen.

④Audio-Ausgang

Über diesen Anschluß wird Analogaudio ausgegeben. Das Gerät verwendet einen Molex 70553, besorgen Sie sich ein passendes Anschlußkabel.

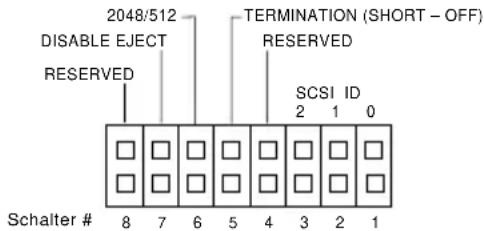

TABELLE FÜR SCHALTEREINSTELLUNG

Das Bedienfeld befindet sich auf der Oberseite.

Schalter 1 - 3: SCSI-ID

Die SCSI-ID wird mit einem 3stelligen Binärschalter eingestellt. Die Werkseinstellung ist ID-№ 2.

2048/512 DISABLE ELECT RESERVED TERMINATION (SHORT - OFF) RESERVED SCSI ID 2 1 0 Schalter # 8 7 6 5 4 3 2 1

OFF (offen) ON (geschlossen)

Schalter 4: reserviert

Dieser Schalter muß unbedingt auf OFF (offen) eingestellt sein.

Schalter 5: SCSI-Abschluß

Mit diesem eingebauten Schalter wird der SCSI-Abschluß aktiviert oder deaktiviert.

Geschlossen = SCSI-Abschluß OFF: SCSI-Abschluß deaktiviert (Werkseinstellung) Offen = SCSI-Abschluß ON : SCSI-Abschluß aktiviert

Schalter 6: Standard-Sektorgröße

Stellen Sie die Standard-Sektorgröße für das Laufwerk ein, wenn das Laufwerk eingeschaltet ist.

Geschlossen = Sektorgröße 512 Byte (für einige Unix-Systeme erforderlich).

Offen = Sektorgröße 2048 Byte (2 KByte) (Werkseinstellung)

Die empfohlene Einstellung ist OFF (offen) sowohl für PC. Aus der Systemdokumentation können Sie entnehmen, welche Sektorgröße Sie für Ihr System verwenden sollten.

Schalter 7: Deaktivierung des Auswurfschalters

Mit diesem Schalter wird festgelegt, ob der Auswurfschalter an der Vorderseite verwendet werden kann.

Geschlossen = Auswurfschalter deaktiviert

Offen = Auswurfschalter aktiviert (Werkseinstellung)

Schalter 8: reserviert

Dieser Schalter muß unbedingt auf OFF (offen) eingestellt sein.

WARNUNG

Die Kurzschlußstecker müssen immer senkrecht eingesteckt werden, niemals waagerecht.

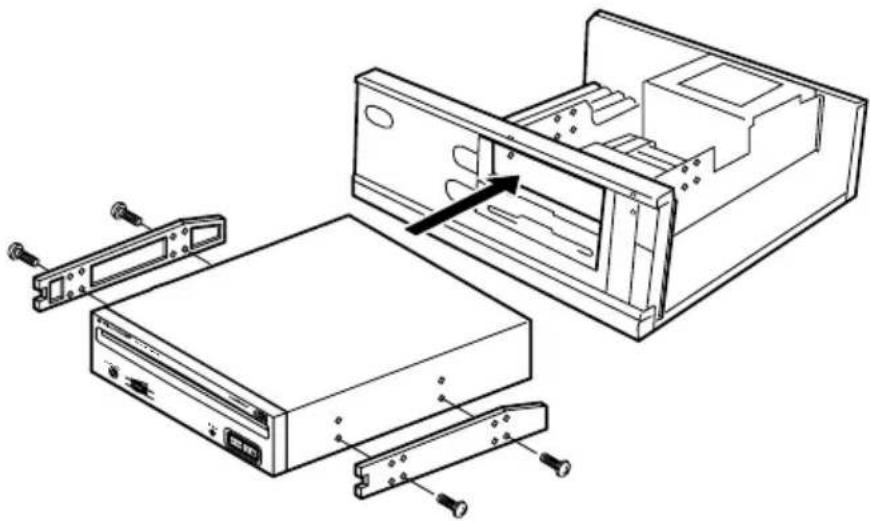

• Schalten Sie die Spannungsversorgung des Personal-Computers aus und nehmen Sie die Abdeckung oder die Frontplatte ab.
• Entfernen Sie die Blende von einem leeren 5,25-Zoll-Laufwerkschacht. Die Installation ist nur möglich, wenn ein freier Laufwerkschacht vorhanden ist.
• Befestigen Sie die Klemmschiebeschienen an das Laufwerk. (Wenn Schiebeschienen benötigt werden, wenden Sie sich an das Geschäft, wo Sie den Computer erworben haben, oder an den Hersteller des Computers.)
  ●Schieben Sie das Laufwerk in den Schacht ein.
• Wenn eine Befestigung erforderlich ist, befestigen Sie das Laufwerk gemäß den Anweisungen im Handbuch des Computers.

Verwenden Sie Montageschrauben mit einer Länge von höchstens 5 mm. Durch längere Schrauben kann das Laufwerk beschädigt werden.

Schalten Sie vor der Installation des Laufwerks unbedingt die Spannungsversorgung des Computers aus.

Bei lockeren Befestigungsschrauben erzeugen die Vibrationen durch die rotierende CD ein störendes Geräusch. Die Schrauben müssen daher gut festgezogen werden.

Das Verfahren zur Installation des Laufwerks ist vom Computer abhängig. Informationen hierzu finden Sie im Handbuch Ihres Computers.

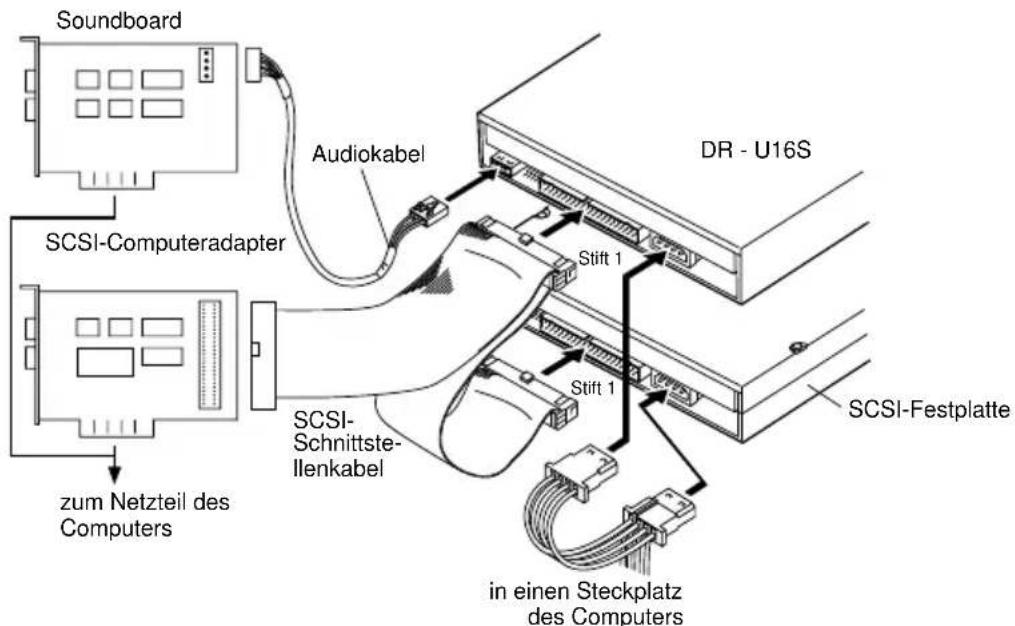

ANSCHLUSS DES LAUFWERKS IN DER MITTE EINER SCSI-KETTE

Soundboard Audiokabel DR - U16S SCSI-Computeradapter Stift 1 SCSI- Schnittste- Ilenkabel Stift 1 SCSI-Festplatte zum Netzteil des Computers in einen Steckplatz des Computers

Abb.4

Wenn bereits eine SCSI-Festplatte oder ein anderes SCSI-Gerät im Computer installiert ist, nehmen Sie den Anschluß gemäß dem nachstehenden Verfahren vor.

●Schalten Sie die Spannungsversorgung des Computers aus.
- Stellen Sie die SCSI-ID-Nummer so ein, daß sie anders ist als die ID-Nummern aller anderen SCSI-Geräte.
●Deaktivieren Sie den Abschlußschalter (OFF).
- Schließen Sie das Spannungskabel vom Computer an. Achten Sie dabei auf die richtige Ausrichtung des Steckers. Verwenden Sie ein Spannungskabel mit zwei oder mehr parallelen Steckern.
- Schließen Sie das SCSI-Schnittstellenkabel an. Vergewissern Sie sich, daß der Stift 1 des SCSI-Anschlusses richtig mit dem Stift 1 des Steckers verbunden ist. Verwenden Sie ein Kabel mit zwei oder mehr parallelen Steckern.
- Wenn ein Soundboard vorhanden ist, verbinden Sie den Audio-Ausgang über ein Audiokabel mit der Soundboard.

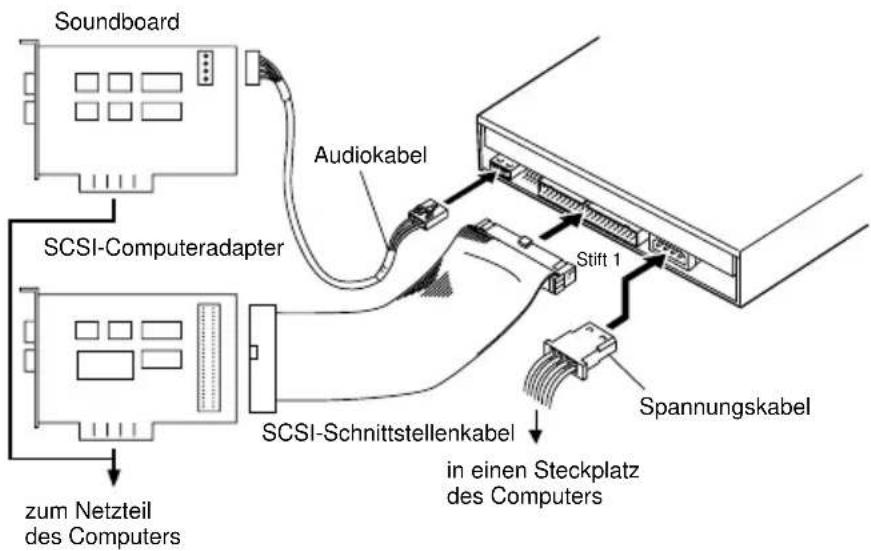

ANSCHLUSS DES LAUFWERKS ALS EINZIGES SCSI-GERÄT

Soundboard Audiokabel SCSI-Computeradapter Stift 1 zum Netzteil des Computers SCSI-Schnittstellenkabel in einen Steckplatz des Computers Spannungskabel

Abb.5

Wenn keine SCSI-Festplatte und kein anderes SCSI-Gerät im Computer installiert ist, nehmen Sie den Anschluß gemäß dem nachstehenden Verfahren vor.

●Schalten Sie die Spannungsversorgung des Computers aus.
●Stellen Sie die SCSI-ID-Nummer ein.
●Deaktivieren Sie den Abschlußschalter (ON).
- Schließen Sie das Spannungskabel vom Computer an. Achten Sie dabei auf die richtige Ausrichtung des Steckers.
- Schließen Sie das SCSI-Schnittstellenkabel an. Vergewissern Sie sich, daß der Stift 1 des SCSI-Anschlusses richtig mit dem Stift 1 des Steckers verbunden ist.
- Wenn ein Soundboard vorhanden ist, verbinden Sie den Audio-Ausgang über ein Audiokabel mit der Soundboard.

WARNUNG

Die Spannungsversorgung des Computers muß unbedingt ausgeschaltet werden, bevor Kabel angeschlossen werden.

LADEN EINER CD-ROM

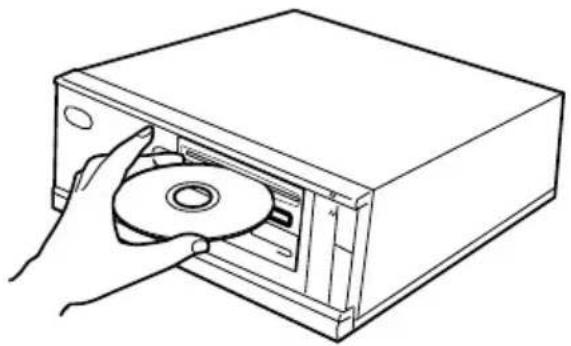

●Einlegen der CD-ROM

Die Disk mit der Beschriftung nach oben in den Schlitz einführen.

Bei der Verwendung von 8 cm-Disks, einen Adapter (im Handel erhältlich) an der Disk befestigen und die Disk in den Schlitz einführen.

Keine 8 cm-Disks ohne Adapter einführen.

Um Schäden an der Disk und am Adapter zu vermeiden, bei der Verwendung eines CD-Adapters darauf achten, daß dieser ordnungsgemäß an der Disk befestigt ist und sich nicht lösen kann.

Nicht versuchen, mehr als zwei Disks gleichzeitig einzuführen. Keine Disks während eines Abspielvorgangs einführen.

Die Disk nicht mit übermäßiger Kraft einführen, so daß sie sich biegt. Nicht versuchen, die Disk mit Gewalt einzuführen. Während das Gerät die Disk einzieht oder auswirft, nicht mit Gewalt versuchen, daß Gegenteil zu bewirken, weil dadurch die Disk oder das Gerät beschädigt werden kann.

ENTNEHMEN DER CD-ROM

• Vergewissern Sie sich, daß die BUSY-Anzeige am Laufwerk nicht leuchtet, und betätigen Sie dann die Auswurf-/Stopptaste.
  ●Die Disk wegnehmen, nachdem sie ausgeworfen worden ist.

In einem Abstand von 12 cm vor dem Gerät keine Gegenstände stellen, da diese den Auswurf der Disk durch das Gerät behindern können.

CD-ROM-INFORMATIONEN/UNTERSTÜTZTE FORMATE

●High Sierra, CD-ROM XA, (Mode 2, Form 1 und 2), Rock Ridge und CD-DA Audio-CDs

DURCHMESSER

- 120 mm/12 cm/4,72"- und 80 mm/8 cm/3,15"-Disks (immer einen Adapter, im Handel erhältlich, verwenden).

UMGANG MIT CD-ROMs

- Berühren Sie nicht die Seite der CD-ROM mit den Daten (die glänzende Seite). Halten Sie die CD-ROMs am Rand oder am Rand und in der Mittelöffnung.

- Kleben Sie niemals Etiketten oder Klebeband auf eine CD-ROM. Achten Sie darauf, das Label nicht zu beschädigen.

Verwenden Sie keine beschädigten, gesprungenen oder verzogenen CD-ROMs. Wenn eine CD-ROM im Gerät zerbricht, können die optischen Teile beschädigt werden. Die CD-ROMs rotieren mit hoher Drehzahl im Wechsler-Mechanismus.

Verwenden Sie keine nicht standardisierten Disketten, da diese einen nachteiligen Einfluß auf die Funktion dieses Geräts und anderer Komponenten ausüben können.

Keine nicht kreisförmigen CDs (herzförmige, achteckige Discs) abspielen. Anderenfalls kann eine Funktionsstörung auftreten.

Dieses Gerät verfügt über eine Funktion zur unabhängigen Wiedergabe von Audio-CDs ohne Verwendung von Computer-Software.

●Legen Sie eine Audio-CD in das Laufwerk ein.
- Durch einmalige Betätigung der Wiedergabe-/Überspringtaste startet die Audio-Wiedergabe vom Anfang der CD.
- Wird die Wiedergabe-/Überspringtaste erneut gedrückt, wird die Wiedergabeposition zum Anfang des nächsten Titels versetzt, von dort wird die Wiedergabe fortgesetzt.
●Zum Stoppen der CD-Wiedergabe betätigen Sie die Auswurf-/Stopptaste einmal.
●Durch zweimaliges Drücken der Auswurf-/Stopptaste wird die Disk herausgefahren.

Der Audio-Ausgang kann über die Kopfhörerbuchse oder die Audio-Ausgangsbuchsen wiedergegeben werden.

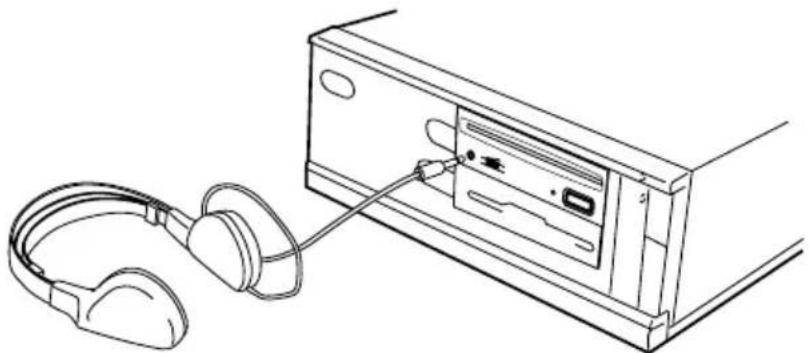

WIEDERGABE ÜBER KOPFHÖRER

Mit dem Lautstärkeregler wird die Kopfhörer-Lautstärke eingestellt. Durch Drehen des Reglers nach rechts wird die Kopfhörer-Lautstärke erhöht und durch Drehen nach links verringert.

Bedienungsfehler werden oft für Probleme oder Fehlfunktionen gehalten. Wenn Sie der Meinung sind, daß das Gerät nicht in Ordnung ist, überprüfen Sie es gemäß den nachstehenden Angaben.

Wenn der Computer nicht ordnungsgemäß startet, weil die Startdiagnose ein SCSI-Gerät nicht erkennt, überprüfen Sie die folgenden Punkte:

- Waren sämtliche SCSI-Geräte angeschlossen und einschaltet, bevor Sie den Computer gestartet haben?

Dieses Laufwerk und sämtliche anderen SCSI-Geräte in der Kette müssen eingeschaltet werden, bevor Sie den Computer starten.

●Sind alle Kabel richtig angeschlossen?

Alle Kabel müssen an den richtigen Anschlüssen angeschlossen sein.

●Wurden die SCSI-IDs richtig eingestellt?

Jedem Gerät in einer SCSI-Kette muß eine eigene SCSI-ID zugewiesen sein.

●Haben Sie die Geräteabschlüsse richtig eingestellt?

Wenn dieses Laufwerk das einzige SCSI-Gerät ist, muß es abgeschlossen sein.

●Haben Sie den Software-Treiber, der mit dem Laufwerk mitgeliefert wurde, richtig installiert?

Falls Sie die Gerätetreiber noch nicht installiert haben, tun Sie es jetzt gemäß den Anweisungen in der Installationsanleitung.

Wenn die Daten nicht von der CD-ROM gelesen werden können:

• Wurde die CD richtig in den Schlitz eingeschoben, wobei die beschriftete Seite in die ↑ UP-Richtung weisen muß?
  ● Leuchtet die BUSY-Anzeige?
  ●Befindet sich die CD-ROM einem einwandfreien Verwendungszustand?
• Ist das SCSI-Kabel richtig an die Schnittstellenkarte und/oder andere SCSI-Geräte angeschlossen?
  ●Sind Sie sicher, daß sich die angewählte CD im Schlitz (Laufwerk) befindet?

Wenn Musikwiedergabe nicht möglich ist:

• Vergewissern Sie sich, daß wirklich eine Audio-CD eingelegt wurde.
  ●Sind ein Audio-Verstärker, aktive Lautsprecher oder ein Kopfhörer angeschlossen?
  ●Verwenden Sie CD-DA Audio?

Einige Audio-Formate erfordern, daß eine Audio-Soundkarte zur Decodierung von Digital-Audio-CD-DA im Computer vorhanden ist.

• Ist das Laufwerk nicht an eine SCSI 2-Schnittstellenkarte angeschlossen? Zur Übertragung von Digital-Audio von einer CD-ROM in den Computer ist eine SCSI 2-Schnittstellenkarte erforderlich.
  ●Wurde die Lautstärke hoch genug eingestellt?

Die Disk kann nicht ausgeworfen werden:

- Wurde der Funktionsschalter für den Auswurftaste auf die Position ON (deaktiviert) eingestellt? Funktionsschalter № 7

Falls ja, stellen Sie den Schalter auf OFF.

AUFSTELLUNG, PFLEGE UND REINIGUNG

REINIGUNG VON CDs

- Durch Fingerabdrücke oder Schmutz auf der CD-ROM werden die aufgezeichneten Signale nicht direkt beeinflußt. Es kann jedoch vorkommen, daß die Daten aufgrund der reduzierten Helligkeit des von der CD-ROM-Oberfläche reflektierten Lichts nicht richtig gelesen werden können. Reinigen Sie die CD-ROMs, indem Sie mit einem weichen Tuch vorsichtig von der Mitte gerade nach außen wischen.

Reinigung einer CD-ROM

• Verwenden Sie bei starker Verschmutzung ein angefeuchtetes Tuch. Lassen Sie die CD-ROM vollständig trocknen, bevor Sie sie wieder auf die CD-ROM-Lade legen.
• Verwenden Sie niemals Reinigungssprays für Schallplatten oder Antistatikmittel für CD-ROMs.
• Verwenden Sie niemals Benzin, Farbverdünner oder andere flüchtige Lösungsmittel zur Reinigung von CD-ROMs.

[Allgemeine Funktionen]

CD-ROM-Durchmesser 12 cm, 8 cm

Datentransferrate

Dauerbetrieb 2.100 – 5.400 kBytes/s *

* Die Datentransferrate kann möglicherweise bei einer Beeinträchtigung der Disc (Kratzer usw.) nicht eingehalten werden.

Zugriffszeit

Zufallszugriff (durchschn.) 60 ms

Zugriffszeit

Zufallszugriff (durchschn.) 70 ms

Datenpufferkapazität 128 KByte

[Audio-Ausgang]

Hochpegel 0,7 Vrms ± 0,1 Vrms (bei 10 kΩ Last)

[Sonstiges]

Spannungsversorgung Gleichstrom +12 V, 0,9 A (Spitze), 0,55 A (normal)

(Mit eingebautem Abschlußteil) Gleichstrom +5 V, 1,8 A (Spitze), 0,75 A (normal)

Außenabmessungen 148 (B) x 42,3 (H) x 207.5 (T) mm

Gewicht 0,97 kg

Betriebstemperatur +5°C bis 45°C

Betriebsluftfeuchtigkeit 5% bis 85% (keine Kondensation)

Lagertemperatur - 40°C bis +60°C

Lagerluftfeuchtigkeit 5% bis 90% (keine Kondensation)

[Zubehör]

● 1 Disketten mit Software-Gerätetreiber
● 4 Kurzschlußstecker
• 1 Audiokabel
● 4 Montageschraube
● 1 Bedienungsanleitung
● 1 Installationsanleitung

HINWEIS:

Technische Änderungen zum Zweck der Produktverbesserung ohne vorherige Bekanntmachung vorbehalten.
