Type de produit	Lecteur CD-ROM interne
Marque et modèle	Pioneer DRU16S
Interface	SCSI-2 (connecteur 50 broches)
Diamètre du disque	12 cm et 8 cm (avec adaptateur)
Vitesse de transmission	2.100 à 5.400 Ko/s (continu)
Temps de recherche	Moyenne 60 ms (aléatoire)
Durée d'accès	Moyenne 70 ms (aléatoire)
Mémoire tampon	128 Ko
Sortie audio	Analogique, 0,7 Vrms ±0,1 Vrms (sous 10 kΩ)
Alimentation	+12 V CC (0,9 A crête, 0,55 A normal) ; +5 V CC (1,8 A crête, 0,75 A normal)
Dimensions (L x H x P)	148 x 42,3 x 207,5 mm
Poids	0,97 kg
Température de fonctionnement	+5°C à +45°C
Humidité de fonctionnement	5% à 85% (sans condensation)
Température de stockage	-40°C à +60°C
Humidité de stockage	5% à 90% (sans condensation)
ID SCSI	Réglable de 0 à 7 (par cavaliers)
Terminaison SCSI	Activable/désactivable (cavalier)
Formats supportés	High Sierra, CD-ROM XA (Mode 2 Formes 1 et 2), Rock Ridge, CD-DA
Fonctions audio	Lecture directe de CD audio, prise casque avec contrôle de volume
Accessoires inclus	Disquette logiciel, câble audio, vis de fixation, cavaliers, manuels
Sécurité	Laser classe 1 ; ne pas ouvrir le boîtier
Entretien	Nettoyage avec un chiffon doux et sec ; pas de solvants

FOIRE AUX QUESTIONS - DRU16S PIONEER

Comment installer le Pioneer DRU16S dans mon ordinateur ?

Coupez l'alimentation de l'ordinateur. Retirez le cache de la baie 5,25 pouces. Fixez les rails de guidage si nécessaire. Insérez le lecteur dans la baie et fixez-le avec les vis fournies (longueur ≤ 5 mm). Rebranchez l'alimentation et connectez le câble SCSI.

Comment régler l'ID SCSI du lecteur ?

Utilisez les cavaliers sur le commutateur de fonction. Les commutateurs 1 à 3 déterminent l'ID SCSI en binaire (ex. : ID 2 = OFF, ON, OFF). Assurez-vous que chaque périphérique SCSI a un ID unique.

Comment connecter le lecteur en chaîne SCSI avec d'autres périphériques ?

Attribuez un ID SCSI différent pour chaque périphérique. Désactivez la terminaison SCSI sur le DRU16S (cavalier 5 court-circuité). Connectez un câble SCSI ruban en daisy-chain. Le dernier périphérique de la chaîne doit avoir la terminaison activée.

Comment lire un CD audio avec ce lecteur sans logiciel ?

Insérez un CD audio. Appuyez sur la touche ▶/▶▶ (lecture/saut) pour démarrer la lecture. Utilisez la touche ▲/■ (éjection/arrêt) pour arrêter ou éjecter. La sortie audio est disponible sur la prise casque avant (réglable avec le bouton de volume) ou sur les bornes audio arrière.

Que faire si le disque ne s'éjecte pas ?

Vérifiez que le commutateur de fonction n° 7 est réglé sur OFF (position ouverte). Si l'éjection est désactivée, mettez-le sur OFF. Sinon, coupez l'alimentation, puis rallumez l'ordinateur et réessayez.

Comment utiliser un CD de 8 cm (CD single) avec ce lecteur ?

Montez le disque de 8 cm sur un adaptateur CD standard (recommandé, marque DISC). Insérez l'ensemble dans le chargeur avec l'étiquette vers le haut. N'utilisez jamais un disque 8 cm sans adaptateur.

Quels sont les formats de disque supportés par le DRU16S ?

Le lecteur supporte les formats High Sierra, CD-ROM XA (Mode 2, Formes 1 et 2), Rock Ridge et les CD audio CD-DA.

Comment nettoyer le lecteur ou les disques ?

Pour le boîtier, utilisez un chiffon humide (pas de liquides, aérosols ou alcool). Pour les disques, essuyez doucement avec un chiffon doux du centre vers l'extérieur. N'utilisez jamais de benzine, diluant ou produits anti-statiques.

Que faire si le lecteur n'est pas reconnu par l'ordinateur ?

Vérifiez que tous les périphériques SCSI sont sous tension avant le démarrage. Assurez-vous que les câbles SCSI sont bien connectés, que l'ID SCSI est unique et que la terminaison est correctement réglée (ON si seul, OFF dans une chaîne). Installez le pilote fourni sur la disquette.

Comment connecter la sortie audio analogique à une carte son ?

Utilisez le câble audio fourni. Branchez le connecteur Molex 70553 sur la sortie audio arrière du lecteur et l'autre extrémité sur l'entrée CD audio de la carte son. Assurez-vous que le volume du casque est réglé de manière appropriée.

MODE D'EMPLOI DRU16S PIONEER

Ce produit est conforme aux directives relatives à la compatibilité électromagnétique (89/336/CEE, 92/31/CEE) et à la directive CE relative aux marquages (93/68/CEE).

[Pour le modèle Canadien]

Cet appareil numérique de la Classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Random (average) 60 ms

Access time

Random (average) 70 ms

Data buffer capacity 128 kBytes

[Audio output part]

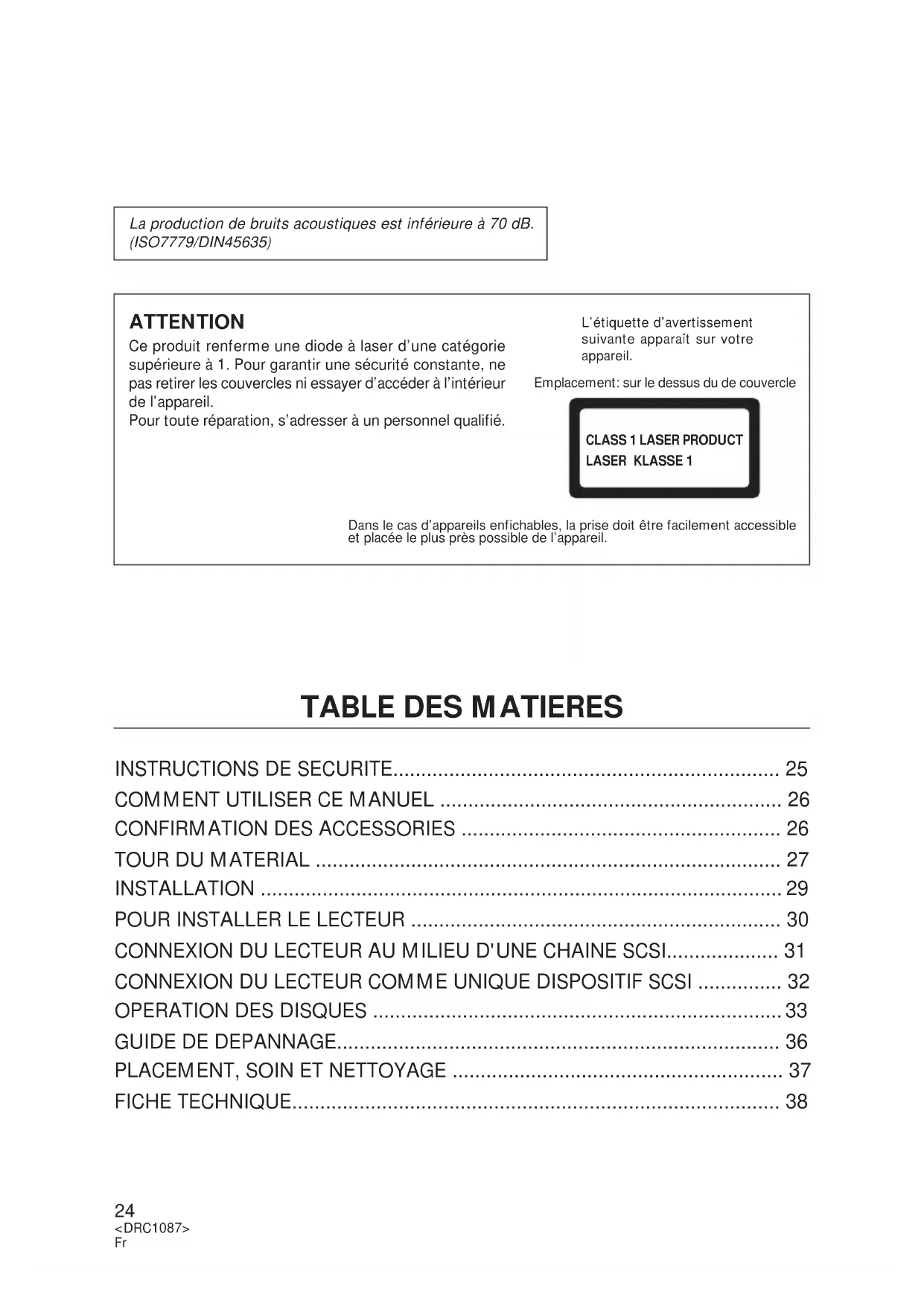

La production de bruits acoustiques est inférieure à 70 dB. (ISO7779/DIN45635)

ATTENTION

Ce produit renferme une diode à laser d'une catégorie supérieure à 1. Pour garantir une sécurité constante, ne pas retirer les couvercles ni essayer d'accéder à l'intérieur de l'appareil.

Pour toute réparation, s'adresser à un personnel qualifié.

L'étiquette d'avertissement suivante apparaît sur votre appareil.

Emplacement: sur le dessus du de couvercle

Dans le cas d'appareils enfichables, la prise doit être facilement accessible et placée le plus près possible de l'appareil.

TABLE DES MATIERES

INSTRUCTIONS DE SECURITE.... 25

COMMENT UTILISER CE MANUEL 26

CONFIRMATION DES ACCESSORIES 26

TOUR DU MATERIAL 27

INSTALLATION 29

POUR INSTALLER LE LECTEUR 30

CONNEXION DU LECTEUR AU MILIEU D'UNE CHAINE SCSI.... 31

CONNEXION DU LECTEUR COMME UNIQUE DISPOSITIF SCSI .... 32

OPERATION DES DISQUES .... 33

GUIDE DE DEPANNAGE.... 36

PLACEMENT, SOIN ET NETTOYAGE 37

Pour garantir votre sécurité personnelle et obtenir le maximum de votre lecteur, lire et suivre ces consignes de sécurité:

ENVIRONNEMENT - Ne pas utiliser cet appareil dans des endroits avec beaucoup de poussière, une température ou une humidité élevée. Utiliser l'appareil à un endroit où il n'est pas soumis à des vibrations ou des chocs.

PUISSANCE - Couper l'alimentation du système et des dispositifs joints avant l'installation.

LIRE LES INSTRUCTIONS - Lire toutes les instructions de sécurité et d'utilisation avant d'actionner le lecteur.

CONSERVER LES INSTRUCTIONS - Garder les instructions de sécurité et d'utilisation pour une future référence.

SUIVRE LES INSTRUCTIONS - Suivre toutes les instructions de fonctionnement et d'utilisation.

ATTENTION AUX AVERTISSEMENTS - Observer tous les avertissements.

NETTOYAGE - NE PAS utiliser de liquides, de détachants en aérosol ou de l'alcool. N'utilisez qu'un chiffon humide pour nettoyer les surfaces extérieures du boîtier.

EAU ET HUMIDITE - NE PAS utiliser ce produit à proximité d'eau.

SOURCES D'ALIMENTATION - Utiliser ce produit avec le type d'alimentation indiqué sur l'étiquette de fabrication. En cas de doute à propos du type d'alimentation disponible, consulter un revendeur Pioneer agréé.

SURCHARGE - NE PAS surcharger les prises murales et les rallonges pour ne pas entraîner d'incendie ou de secousse électrique.

PENETRATION D'OBJETS ET DE LIQUIDES - Ne jamais enfoncer d'objet de toute sorte dans ce produit. Le contact avec des points de tension dangereux peut provoquer un court-circuit, entraînant un incendie ou une secousse électrique. Ne pas verser de liquide de toute sorte sur ce produit.

CONDENSATION - De l'humidité se forme sur la section opération du produit entraînant une baisse de performances s'il est amené d'un endroit frais vers un environnement plus chaud. En cas de déplacement de l'appareil vers un endroit ayant une température plus chaude, laisser le produit pendant 1 à 2 heures dans le nouvel endroit avant de le remettre sous tension.

ENTRETIEN - Ne pas essayer de réparer soi-même ce produit. L'ouverture ou le retrait des capots peut vous exposer à une tension dangereuse ou d'autres dangers. Pour tout entretien, demander à un personnel d'entretien qualifié. (Se reporter à la carte d'entretien et de support jointe.)

Les conventions suivantes sont utilisées tout au long du manuel:

Type gras

Les lettres grasses sont utilisées pour souligner l'importance d'une affirmation faite.

Italiques

Les caractères italiques sont utilisés pour indiquer une référence à un autre chapitre dans le manuel et souligner un point.

Un triangle avec un point d'exclamation est utilisé comme symbole d'avertissement. L'avertissement suscite l'attention aux instructions qui doivent être suivies de manière exacte.

La marque de contrôle est utilisée pour noter des informations supplémentaires et pertinentes concernant une instruction.

Le symbole de la main levée est utilisé pour vous alerter à propos du bon usage ou de la bonne opération du lecteur. Suivre exactement les instructions.

Le symbole du crayon est utilisé pour indiquer un CONSEIL utile.

CONFIRMATION DES ACCESSOIRES

Le lecteur CD-ROM Pioneer est emballé avec les articles suivants:

● Disquette programme logiciel x 1*

● Câble audio x 1

- Vis de fixation x 4

- Cavalier x 4

- Mode d'emploi x 1

- Instructions d'installation x 1

* Le Pioneer DR-U16S peut être utilisé au moyen d'un seul programme pilote SCSI de n'importe quelle marque prévu pour lecteur de CD-ROM (par exemple, le programme inclus dans votre logiciel d'exploitation ou fourni avec votre oarte de commande SCSI). Pour plus de renseignements, veuillez vous référer au manuel fourni avec votre programme pilote.
Conformément à des dispositions spécifiques, le DR-U16S est expédié dans certains pays avec une disquette contenant le programme pilote. Les références faites dans ce manuel au programme pilote concernent la version fournie par Pioneer.
Le lecteur de dispositif joint est pour une utilisation avec MS-DOS/Windows 3.XX. Il n'est pas nécessaire pour une utilisation de cet appareil avec Windows 95 et Windows 98.

* MS-DOS et Windows sont des marques déposées de Microsoft Corporation.

Des illustrations sont fournies dans ce chapitre comme introduction visuelle au lecteur.

Nous vous prions de vous familiariser avec ces illustrations et de vous y reporter en cas de nécessité pour compléter l'installation et l'opération de l'appareil.

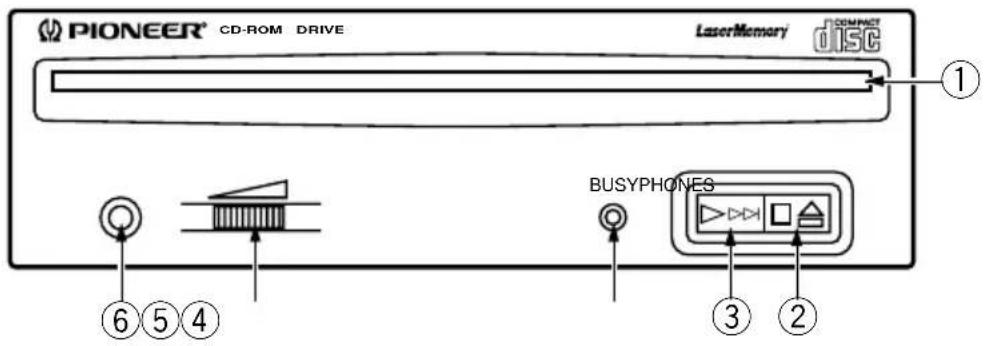

Vue avant

Fig.1

①Chargeur de disque

Insérez le CD-ROM l'étiquette vers le haut.

PRECAUTIONS A PRENDRE LORS DE LA LECTURE DE CD SINGLES (Disques de 8 cm):

• Lors de la lecture de CD singles (disques de 8 cm), toujours utiliser l'adaptateur pour ce type de disques. Avant de charger le disque dans l'unité de lecture de CD-ROM, vérifier qu'il est bien maintenu en place par les encoches de l'adaptateur. Si des disques ont été insérés par erreur sans utiliser l'adaptateur, il faut enlever ces disques immédiatement en poussant sur le bouton d'éjection. Si le disque ne réussit pas à sortir sous l'effet de la pression, répéter la manoeuvre.
• Utiliser des adaptateurs pour disques de 8 cm portant la marque DISC (produit standard recommandé). Ne pas utiliser d'adaptateurs qui entraîne une rotation à vide du disque, ni non plus des adaptateurs ondulés ou pliés.

②Touche d'éjection (▲)/ arrêt (■)

Cette touche sert à éjecter le disque. Lorsque cette touche est enfoncée pendant la lecture d'un disque audio, la lecture est arrêtée, et lorsqu'elle est enfoncée à l'état d'arrêt, le disque est éjecté.

③Touche de lecture (▶)/ saut (▶▶)

Cette touche est utilisée pour la lecture directe de disques audio. Lorsqu'un disque audio est inséré et que cette touche est enfoncée, l'état de lecture est atteint, et lorsque cette touche est enfoncée à l'état de lecture, la lecture saute à la piste suivante. Les disques de données ne sont pas reproduits.

④Témoin occupé (BUSY)

Ce témoin s'allume pendant l'accès des données.

⑤Commande de volume (niveau de casque d'écoute)

Cette commande est utilisée pour régler le niveau de volume de la prise de casque d'écoute.

⑥Prise de casque d'écoute (PHONES)

Cette prise est une mini prise stéréo pour casque d'écoute.

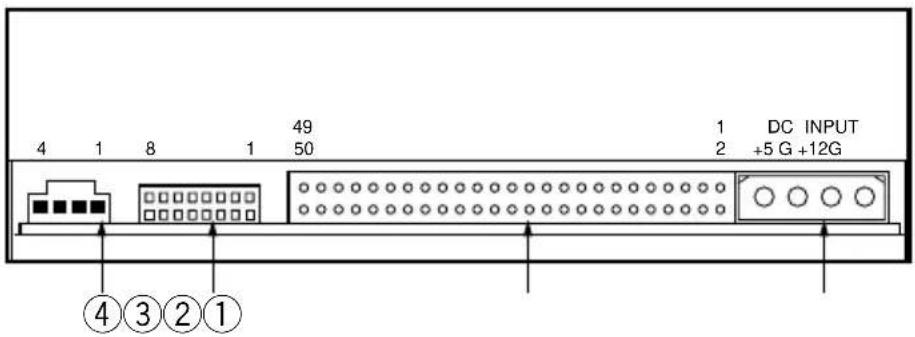

Vue arrière

L'affichage est sur le panneau supérieur.

Fig.2

①Entrée CC

Cette entrée est l'entrée de +5 V et +12 V CC. Connecter l'alimentation de l'ordinateur.

②Interface SCSI

Cette interface est un connecteur E/S 50 broches selon les spécifications SCSI-2. Utiliser un connecteur SCSI à ruban plat pour connecter l'adaptateur hôte SCSI.

③Commutateur de fonction

Utiliser les cavaliers accessoires pour régler le numéro d'identification SCSI et la fonction de lecteur.

④Sortie audio

C'est un connecteur pour la sortie audio analogique. Lorsqu'un Molex 70553 est utilisé, sélectionner un câble de raccordement approprié.

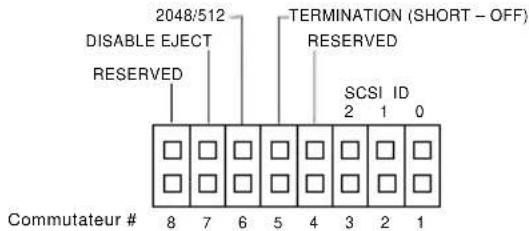

TABLEAU DE REGLAGE DES COMMUTATEURS

L'affichage est sur le panneau supérieur.

Commutateur 1 - 3: ID SCSI

L'ID SCSI est réglée avec un commutateur binaire à 3 bits. Le réglage d'usine est ID 2.

Commutateur de réglage	SCSI-ID
	0	1	2	3	4	5	6	7
0 (LSB) (#1) OFF ON	OFF	ON OFF	ON OFF	ON
1 (#2) OFF OFF ON	ON OFF	OFF	ON ON
2 (MSB) (#3) OFF OF	OFF OFF	OFF	ON ON	ON ON

OFF (ouvert) ON (court-circuité)

Commutateur 4 - Réservé

DOIT ETRE REGLE SUR OFF (OUVERT)

Commutateur 5: Terminaison SCSI

Commutateur incorporé qui permet d'activer ou de désactiver la terminaison SCSI.

Court-circuité = Terminaison SCSI OFF : Terminaison SCSI désactivée. (réglage par défaut en usine) Ouvert = Terminaison SCSI ON : Terminaison SCSI activée.

Commutateur 6: Taille de secteur par défaut

Régler la taille de secteur par défaut du lecteur lorsque le lecteur est activé (ON).

Court-circuité = taille de secteur de 512 octets (nécessaire pour certains systèmes UNIX)

Ouvert = taille de secteur de 2048 octets (2K) (réglage par défaut en usine)

Pour les systèmes PC, le réglage recommandé est OFF (ouvert). Pour confirmer quelle taille de secteur doit être utilisée dans votre système, reportez-vous à la documentation de votre système.

Commutateur 7 - Désactiver le commutateur d'éjection

Spécifie si l'appareil est sous tension au commutateur d'éjection du panneau avant.

Court-circuité = Désactive le commutateur d'éjection.

Ouvert = Active le commutateur d'éjection. (réglage par défaut en usine)

Commutateur 8 - Réservé

DOIT ETRE REGLE SUR OFF (OUVERT)

AVERTISSEMENT

Les cavaliers doivent toujours être insérés verticalement, jamais horizontalement.

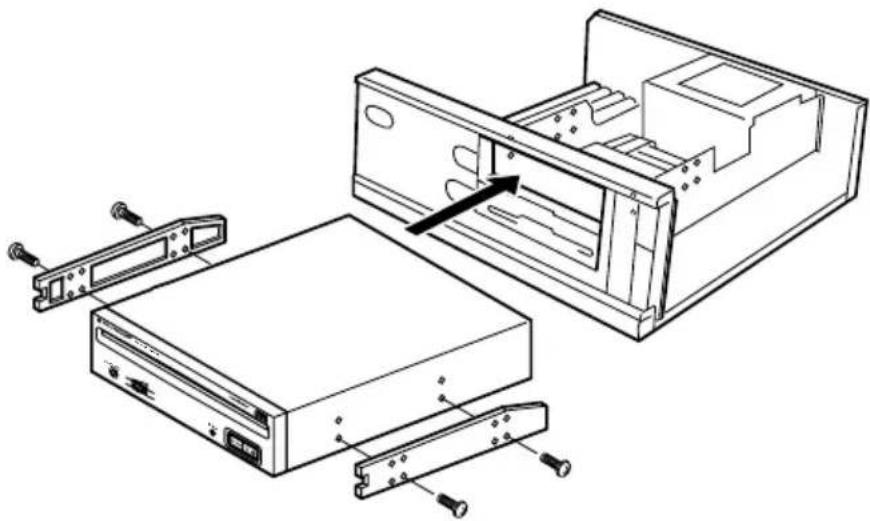

• Couper l'alimentation de l'ordinateur personnel, et déposer le couvercle du panneau avant.
• Déposer le panneau vierge installé à l'avant de la fente de 5,25 pouces.

L'installation n'est pas possible s'il n'y a pas de fente vide.

• Installer les rails coulissants de fixation sur le lecteur. (Si des rails coulissants sont nécessaires, contacter le magasin où a été acheté l'ordinateur ou le fabricant d'ordinateur.)
  -Insérer le lecteur dans la fente..
• Si la fixation est nécessaire, fixer le lecteur en fonction du mode d'emploi de l'ordinateur.

Utiliser des vis de fixation ayant une longueur inférieure ou égale à 5 mm. L'utilisation de longues vis peut endommager le lecteur.

Installer le lecteur après avoir coupé l'alimentation de l'ordinateur personnel.

Lorsque les vis de fixation ne sont pas suffisamment serrées, etc., les vibrations émises par la rotation du disque peuvent générer un bruit de déchirure et il faut donc resserrer les vis solidement.

La méthode d'installation du lecteur varie selon le type d'ordinateur. Pour les détails, se reporter aux manuels de votre ordinateur.

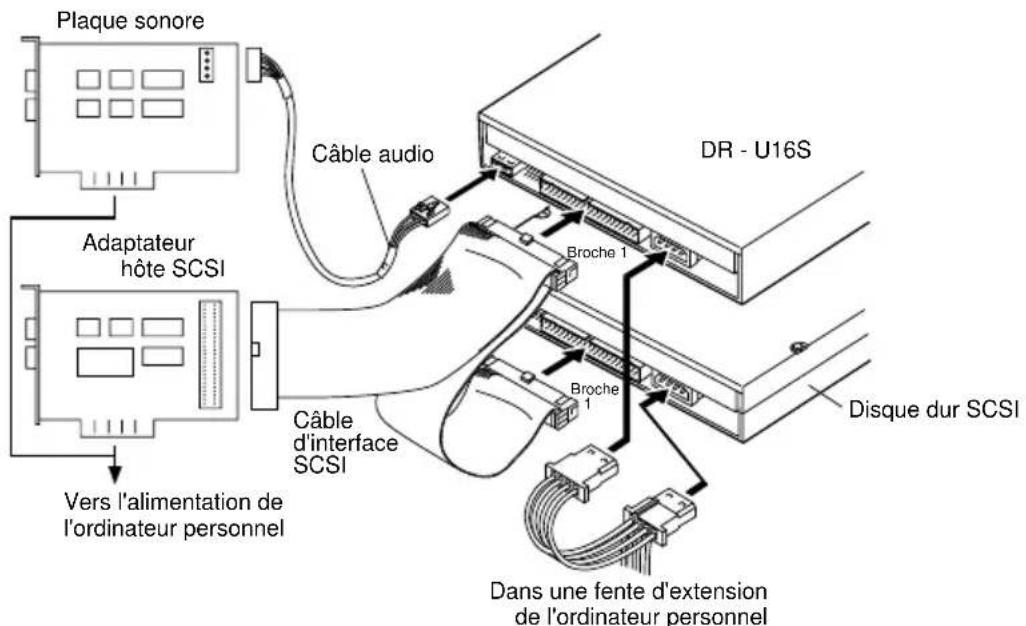

CONNEXION DU LECTEUR AU MILIEU D'UNE CHAINE SCSI

Fig.4

Lorsqu'un disque dur SCSI ou un autre équipement SCSI est également installé dans l'ordinateur, connecter en fonction de la méthode suivante.

• Couper l'alimentation de l'ordinateur personnel.
• Régler le numéro ID SCSI pour qu'il soit différent des numéros ID de toutes les autres unités SCSI.
  ●Mettre la terminaison OFF.
• Connecter le câble d'alimentation de l'ordinateur personnel. Au moment de la connexion, faire attention à la polarité des câbles. Utiliser un câble d'alimentation ayant deux connecteurs ou plus en parallèle.
• Connecter le connecteur d'interface SCSI. A ce moment, confirmer que la broche 1 du connecteur SCSI est correctement connectée à la broche 1 du câble. Utiliser un câble ayant deux connecteurs ou plus en parallèle.
• Lorsqu'une plaque sonore est utilisée, connecter la sortie audio avec un câble audio à la plaque sonore.

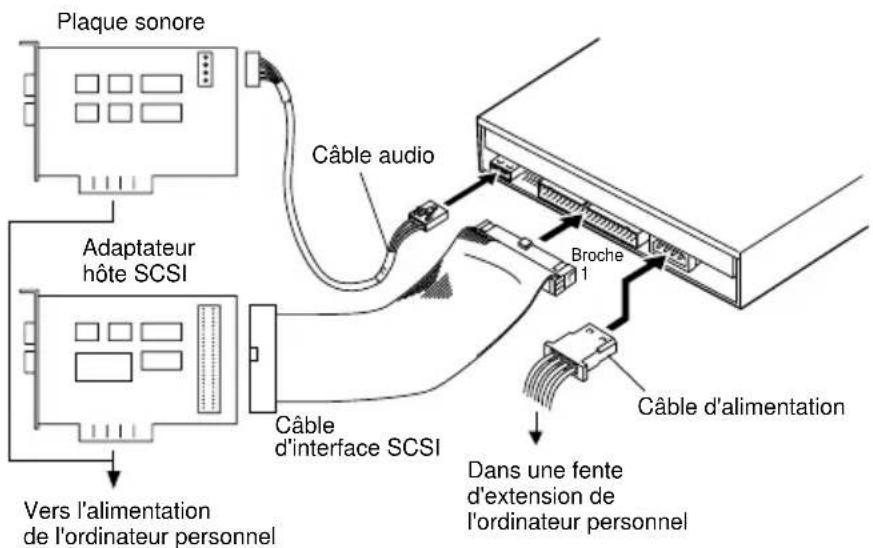

CONNEXION DU LECTEUR COMME UNIQUE DISPOSITIF SCSI

Fig.5

Lorsqu'aucun disque dur SCSI ni autre équipement SCSI n'est utilisé, connecter en fonction de la méthode de connexion suivante.

• Couper l'alimentation de l'ordinateur personnel.
  ●Régler le numéro ID SCSI.
  ●Mettre la terminaison ON.
• Connecter le câble d'alimentation de l'ordinateur personnel. Au moment de la connexion, faire attention à la polarité des câbles.
• Connecter le connecteur d'interface SCSI. A ce moment, confirmer que la broche 1 du connecteur SCSI est correctement connectée à la broche 1 du câble.
• Lorsqu'une plaque sonore est utilisée, connecter la sortie audio avec un câble audio à la plaque sonore.

AVERTISSEMENT

L'alimentation de l'ordinateur personnel doit toujours être coupée avant la connexion des câbles.

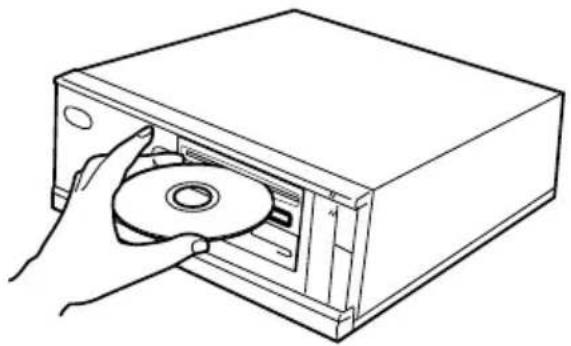

METHODE DE MISE EN PLACE DES DISQUES

●Mise en place des disques

Insérez le disque dans le chargeur avec l'étiquette vers le haut.

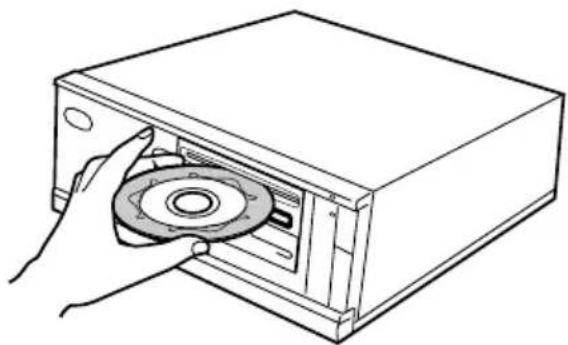

En utilisant des disques de 8 cm, montez un adaptateur CD (disponible dans le commerce) sur le disque, puis insérez le disque dans le chargeur de disque.

N'insérez pas de disque 8 cm sans adaptateur.

En utilisant un adaptateur CD, montez-le correctement sur le disque et assurez-vous qu'il ne se détache pas afin d'éviter tout endommagement du disque et de l'adaptateur.

N'essayez pas d'insérer plus de deux disques à la fois, ni d'insérer de disques pendant la lecture.

N'insérez pas le disque en utilisant une force excessive afin de ne pas le plier, n'essayez pas non plus de forcer son insertion. Lorsque l'unité admet ou éjecte des disques, n'essayez pas de forcer l'opération inverse car cela risquerait d'endommager le disque ou de provoquer un mauvais fonctionnement de l'unité.

METHODE DE RETRAIT DES DISQUES

• Confirmer que le témoin BUSY du lecteur n'est pas allumé, puis appuyer sur la touche d'éjection/arrêt.
  ●Retirez le disque après son éjection.

Ne placez aucun objet à une distance inférieure à 12 cm devant la partie frontale de l'unité, cela risquerait de gêner la fonction d'éjection des disques de l'unité.

INFORMATIONS SUR LES DISQUES CD-ROM/FORMATS ACCEPTES

●High Sierra, CD-ROM XA (Mode 2, forme 1 et 2), Rock Ridge et disques audio CD-DA.

DIAMETRE DU SUPPORT

- Disque de 120 mm/12 cm/4.72" et disque de 80 mm/8 cm/3.15" (toujours monter les adaptateurs disponibles dans le commerce sur les disques de 8 cm).

MANIPULATION DES DISQUES CD-ROM

- Lors de la manipulation des disques, NE PAS toucher les surfaces de données (côté brillant du disque). Tenir le disque par les bords ou par un bord et le trou central.

Manipulation des disques

- NE PAS coller d'étiquettes ou de ruban adhésif sur une des faces du disque. De même, NE PAS rayer ou endommager l'étiquette.

NE PAS utiliser de disques endommagés, fissurés ou déformés. S'ils se cassent à l'intérieur de l'appareil, ils risquent d'endommager la lentille. Les disques tournent à grande vitesse à l'intérieur du mécanisme de changement.

NE PAS utiliser de disques non standard, car ils peuvent avoir une mauvaise influence sur cet appareil et d'autres équipements.

Sous peine de provoquer des défaillances, ne reproduisez pas de CD ayant une forme autre que circulaire, telle que des disques en forme de coeur.

Cet appareil comprend une fonction de lecture de disques audio en lui-même. C'est une fonction de lecture audio sans utilisation de logiciel informatique.

• Placer un disque audio dans le lecteur.
• Lorsque la touche de lecture/saut est enfoncée à une reprise, la lecture audio commence au début du disque.
• Lorsque la touche de lecture/saut est à nouveau enfoncée, la lecture saute au début de la piste suivante et la lecture reprend de là.
• Pour arrêter la lecture d'un disque, appuyer une fois sur la touche d'éjection/arrêt.
• Lorsque la touche d'éjection/arrêt est enfoncée à deux reprises, le disque est éjecté.

La sortie audio peut être entendue en utilisant la prise de casque d'écoute ou les bornes de sortie audio.

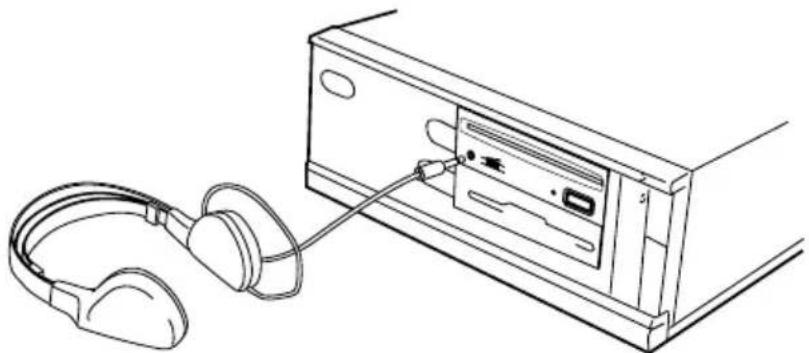

UTILISATION DES CARACTERISTIQUES DE CASQUE D'ECOUTE

Le bouton de volume contrôle le niveau de volume du casque d'écoute. Lorsque le bouton est tourné sur la droite, le volume du casque d'écoute augmente, et il diminue lorsque le bouton est tourné sur la gauche.

Des erreurs de manipulation sont souvent prises pour une défaillance ou un mauvais fonctionnement. Si vous pensez qu'il y a quelque chose de défectueux dans cet appareil, prière de vérifier les points ci-dessous en fonction du symptôme.

Si votre ordinateur ne s'est pas mis correctement en marche parce que le diagnostic initial n'a pas reconnu un dispositif SCSI, vérifier ces éléments:

- Est-ce-que tous les dispositifs SCSI étaient branchés et sous tension avant la mise en marche de votre ordinateur.

Le lecteur et tous les dispositifs SCSI dans la chaîne en guirlande doivent être mis sous tension avant la mise en marche de votre ordinateur.

●Vos câbles sont-ils correctement connectés ?

Tous les câbles doivent être fixés aux bons ports.

●Vos ID SCSI sont-ils correctement réglés ?

Chaque dispositif d'une chaîne SCSI doit avoir un ID SCSI unique.

- Votre terminaison est-elle correctement réglée ?

Si le lecteur est le seul dispositif SCSI, il doit être terminé.

- Avez-vous correctement installé le programme de logiciels livré avec le lecteur ?

Si vous n'avez pas encore installé le programme de logiciels, reportez-vous aux instructions d'installation.

Si des données ne peuvent pas être lues du disque CD-ROM:

- Ce disque est-il correctement inséré dans la fente avec le côté avec étiquette dirigé vers le haut (↑ UP) ?

●Le témoin BUSY est-il allumé ?

- Le disque est-il en bon état d'utilisation ?

- Le câble SCSI est-il correctement connecté à la plaque d'interface et/ou à d'autres dispositifs SCSI ?

- Etes-vous sûr qu'il y a un disque dans la fente (lecteur) que vous essayez d'accéder ?

Si la musique ne peut pas être reproduite:

• Etes-vous sûr qu'un CD audio est utilisé ?
• L'amplificateur audio, les haut-parleurs ou le casque d'écoute sont-ils connectés ?
  ●Utilisez-vous un CD-DA audio ?

Certains formats audio nécessitent une plaque sonore audio dans l'ordinateur pour décoder le CD-DA audio digital.

• Utilisez-vous le lecteur qui n'est pas connecté à une plaque d'interface SCSI 2 ? Amener le son numérique du disque CD-ROM dans l'ordinateur nécessite une plaque d'interface SCSI 2.
  ●Le volume est-il suffisamment haut ?

Impossible d'éjecter le disque:

- Le commutateur de fonction du commutateur d'éjection a-t-il été poussé vers la position de désactivation ON ? Commutateur de fonction N° 7

Si oui, mettre le commutateur vers la position "OFF".

PLACEMENT, SOIN ET NETTOYAGE

NETTOYAGE DES DISQUES

- La présence de traces de doigts ou de souillures sur la surface du disque n'affecte pas directement les signaux enregistrés. Cependant, les données ne peuvent pas être correctement lues à cause d'une réduction de l'intensité de la lumière réfléchie par les surfaces du signal. Nettoyer les disques en les essuyant doucement avec un chiffon doux, du rebord central vers la périphérie.

• Si un disque est très sale, essuyer doucement la saleté avec un chiffon doux et légèrement humidifié. Le disque doit être complètement sec avant d'être placé sur le plateau de disque.
• NE PAS utiliser d'agents anti-statiques ou de produits de nettoyage en aérosol pour disque sur les disques.
• NE JAMAIS, non plus, nettoyer des disques avec de la benzine, un diluant ou autres solvants volatils.

[Généralités]

Diamètre du disque 12 cm, 8 cm

Vitesse de transmission

Continu 2.100 à 5.400 KO/s*

* Il se peut que le taux de transfert de données ne soit pas affiché à cause de l'état du disque (rayures, etc.).

Temps de recherche

Aléatoire (moyenne) 60 ms

Durée d'accès

Aléatoire (moyenne) 70 ms

Capacité de mémoire tampon de données 128 KO

[Sortie audio]

Ligne 0,7 Vrms (efficace) ± 0,1 Vrms (à charge de 10 kΩ)

[Divers]

Alimentation CC +12 V, 0,9 A (crête), 0,55 A (normal)

(Avec la terminaison incorporé) CC +5 V, 1,8 A (crête), 0,75 A (normal)

Dimensions externes 148 (L) x 42,3 (H) x 207.5 (P) mm

Poids 0,97 kg

Température de fonctionnement +5°C à 45°C

Humidité de fonctionnement 5% à 85% (sans condensation)

Température de rangement - 40°C à +60°C

Humidité de rangement 5% à 90% (sans condensation)

[Accessoires]

● Disquette programme logiciel x 1
- Cavalier x 4
- Câble audio x 1
- Vis de fixation x 4
- Mode d'emploi x 1
- Instructions d'installation x 1

REMARQUE :

Aux fins d'amélioration, les caractéristiques techniques et la conception sont susceptibles de modification sans préavis.
