BEDIENUNGSANLEITUNG DR704S PIONEER

Dieses Produkt entspricht den EMV-Richtlinien (89/336/EEC, 92/31/EEC) und CE-Markierungsrichtlinien (93/68/EEC).

• Buffer size: 128 kBytes

Applicable discs

CD-ROM Mode 1

CD-ROM XA Mode 2 (Form 1, 2)

CD-DA (Digital audio output)

SICHERHEITSANWEISUNGEN

Um ihre eigene Sicherheit sicherzustellen, und um die volle Funktion Ihres CD-ROM-Laufwerks zu maximieren, lesen Sie diese Sicherheitsvorschriftenitte sorgfaltig durch:

BETRIEBSBEDINGUNGEN - Betreiben Sie das Gerät nicht an Orten, wo starkes Staubaufkommen, hohe Temperaturen und hohe Luftfeuchtigkeiten vorherrschen. Wahlen Sie einen Ort, wo keine Vibrationen bzw. starke Erschüttungen auf das Gerät einwirken können.

SPANNUNG - Vor dem Einbau des CD-ROM-Laufwerks sind der Computer und samtliche angeschlossenen Peripheriegeräte auszuschalten.

LESEN SIE DIE ANLEITUNGSSCHRITTE - Vor der Inbetriebnahme des CD-ROM-Laufwerks sind alle Sicherheits- und Betriebsanleitungen durchzULEsen.

AUFBEWAHRUNGSHINWEISE - Bewahren Sie die Sicherheits- und Betriebsanleitungen für zukünftige Benutzung griffbereit auf.

BEFOLGUNG DER ANLEITUNGSSCHRITTE - Befolgen Sieitte alle Bedienungs- und Handhabungshinweise.

BEACHTUNG ALLER WARNINGEN - Sümmtliche Warnhinweise müssen sorgfältig beachtet werden.

REINIGUNG - KEIN flüssiges Reinigungsmittel, Reinigungsspruhmittel oder Alkohol verwenden. Benutzen Sie zum Reinigen des äußerten Gehäuses ausschließlich einen feuchten Lappen.

WASSER UND FEUCHTIGKEIT - Betreiben Sie das Gerät NIEMALS in unmittelbarer Höhe von Wasser!

STROMVERSORGUNG - Betreiben Sie das Gerät nur mit dem Stromversorgungstyp, der auf dem Aufkleber angegeben ist. Wenn Sie sich über die vorliegenden Netzspannung nicht sichere sind, sprechen Sieitte mit Imrem autorisierten Pioneer-Handler.

NETZÜBERLASTUNG - NIEMALS Wandsteckdosen und Verlängerungskabel überlasten! Ein Brand oder Stromschlag können die Folge sein.

EINDRINGEN VON FLUSSIGKEITEN UND FREMDKÖRPERN - Niemals Fremdkörper in das Geräteinnere eindringen halten. Das Berühren von unter Spannung stehenden Kontakten kann zu einem Kurzschluß führen, was einen Brand oder Stromschlag auslösen kann. Vorsicht, damit keine Flüssigkeiten auf dem Gerät verschüttet werden.

KONDENSATION - Wenn das Gerät von einem kalten in einen warmen Raum gebracht wird, verursacht der Feuchtigkeitsniederschlag in Gerät eine merkliche Leistungsminderung. Betreiben Sie das Gerät deshalb nicht für ca. 1 bis 2 Stunden, bis sich die Bauteile der Umgebungstemperatur angeglichen haben.

WARTUNG - Nicht den Versuch Unternehmen, das Gerät selbst zu reparieren! Das Öffnen oder Entfernen von Abdeckungen kann einen Stromschlag sowie andere Gefahren auslösen. Überlassen Sie ähnliche Wartungsarbeiten unserem qualifizierten Kundendienstpersonal. (Beziehen Sie sichitte auf das miteingeschlossene Kundendienstverzeichnis.)

Das Gerauschaufkommen beträgt weniger als 70 dB. (ISO 7779/DIN 45635)

VORSICHT

Dieses Gerat enthalt eine Laserdiode mit einer hoheren Klasse als 1. Um einen stets sicheren Betrieb zu gewährleisten, weder irgendwelche Abdeckungen entfern, noch versuchen, sich zum Geräteinneren Zugang zu verschaffen. Alle Wartungsarbeiten sollen qualifiziertem Kundendienstpersonal überlassen werden.

Das nachstehende Hinweisschild befindet sich am Gerät.

Anbringstelle: auf der Deckeloberseite.

Bei Geräten mit Steckern sollen sich der Ausgangsstecker nahe dem anderen Gerät befinden und einfach zugänglich sein.

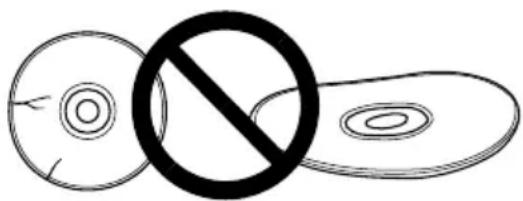

Verwenden Sie keine beschädigten, gesprungen oder verzogenen CD-ROMs. Wenn eine CD-ROM im Gerät zerbricht, können die optischen Teile beschädigt werden. Die CD-ROMs rotieren mit hoher Drehzahl im Wechsler-Mechanismus.

Verwenden Sie keine nicht standardisierten Disketten, da diese einen nachteiligen Einflüß auf die Funktion these Geräts und anderer Komponenten ausüben können.

Keine nicht kreisformigen CDs (herzformige, acheckige Discs) abspielen. Anderenfalls kann eine Funktionstörung auftreten.

Der mitgelieferte Gerätetreiber ist zur Verwendung mit MS-DOS/Windows 3.XX bestimmt. Diese Treiber ist bei Windows 95 nicht erforderlich.

• MS-DOS und Windows sind geschützte Warenzeichen der Microsoft Corporation.

• Datenabruf mit hoher Geschwindigkeit

Datentransferrate (Dauerbetrieb): 2.100 kBytes/sec - 5.400 kBytes/sec

Zugriff mit hoher Geschwindigkeit
Zufallszugriff (durchschn.): 70 ms
- Mechanismus zur Vibrationsreduzierung
-Entspricht dem ATAPI-Standard
- Datenpufferkapazität: 128 kBytes
Verwendbare CD-ROMs

CD-ROM (Modus 1)

CD-ROM (XA-Modus 2; Form 1, 2)
CD-DA (Digital-Audioausgang))
CD Extra-, Video CD-, CD-I Ready und CD-XA Ready-Unterstützung
CD-RW-Lesemodus

HINWEISE:

Dieses Gerät ist in der Lage, Daten auf CD-RW-Discs zulesen. Hierzu sind folgende Hinweise zu beachten:

(1) Im Vergleich zu herkömmlichen CD-ROM-Discs wird zum Erkennen der Disc bei Arbeitsbeginn für CD-RW-Discs etwas mehr Zeit benötigt.
(2) Die Auslesegeschwindigkeit von CD-RW-Disks ist normalerweise viermal hoher als die normaler Disks. Jedoch kann der Spieler je nach Qualität der Disk oder bei extremer Hitze oder Kälte die Geschwindigkeit der Disk beim Auslesen reduzieren. (Dies ist durch den im Vergleich zu Standard-Discs niedrigeren Wiedergabesignal-Pegel von CD-RW-Discs bedingt.)
(3) Die folgenden Discs können nicht verwendet werden: Leere Discs; Discs, bei denen keine Datenübertragung möglich war oder bei denen das Abschlussverzeichnis nicht eingegeben wurde.
(4) In den folgenden Fälle ist unter Umständen kein Zugriff oder ein Auslesen der Daten möglich: Die Qualität des aufgenommen Signals hat sich durch Verschmutzung oder Kratzer der Disc verschlechtert, oder die Disc wurde früig erneut beschrieben. Falls kein Zugriff möglich ist, die Disc Herausnahmen, wieder einlagen und den Computer erneut starten.

• Entspricht dem Kodak Photo CD-Standard (Einfach und Multisession)
  Konform mit MPC-3-Spezifikationen
• Halbe Einbauhöhe
  Disk-Schlitz

• Unterstützung für Windows 95 und Windows 98 (Plug & Play)

• Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.

Vorsichtmassnahmen beim abspielen von CD-Singles (8 cm CDs)

(1) Benutzen Sie immer den Adapter für 8 cm CDs wenn Sie CD-Singles (8 cm CDs) abspielen. Bevor Sie die CD in das CD-ROM Laufwerk einlagen, prufen Sieitte, ob sie ordnungsgemäß von den Haltern des Adapters festgeklemmt wird. Wenn irrtumlich CDs eingelegt wurden ohne den Adapter, behmen Sie sie sofort hereaus indem Sie die drucken Sie ein zweites Mal.
(2) Benutzen Sie 8 cm CD-Adapter, die mit der Marke gekennzeichnet sind (empfohlener Standard). Benutzen Sie weder Adapter die die CD im Leerlauf setzen, noch krumme oder verbogene Adapter.

In thisem Abschnitt wird das Laufwerk vorgestellt.

Bitte verwenden Sie die Abbildungen und die zugehörigen Erläuterungen, um sich mit dem Gerät vertraut zu machen, damit Sie es richtig installieren und bedieten können.

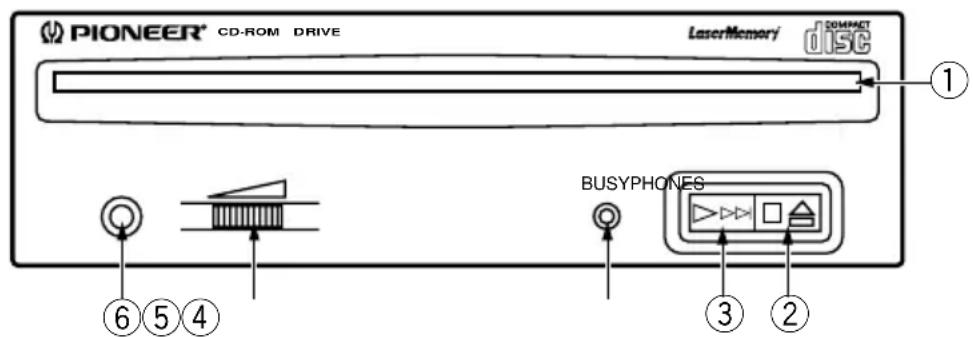

VORDERANSICHT

Abb. 1

① Disk-Schlitz

Die CD-ROM mit der Beschriftung nach oben einführen.

Be der Verwendung von 8 cm-Disks, einen Adapter (im Handel erhalten) an der

Disk befestigen und die Disk in den Schlitz einführen.

② Auswurf-/Stopptaste ( / 1

Mit dieser Taste wird die Disk ausgeworfen. Wird diese Taste während der Wiedergabe einer Audio-CD gedrückt, stoppt die Wiedergabe. Durch Betätigung im Stoppzustand wird die CD-ROM-Lade herausgefahren.

③ Wiedergabe-/ Überspringtaste (▶/▶)

These Taste dient ausschließlich für die direkte Wiedergabe von Audio-CDs. Wenn diese Taste gedrückt wird, nachdem eine Audio-CD eingelegt wurde, erfolgt Wiedergabe. Durch Betätigung während der Wiedergabe wird der nachste Titel angewählt. Daten-CD-ROMs können nicht auf diese Weise verwendet werden.

④ Betriebsanzeige (BUSY)

These Anzeige blinkt während der Suchzeit.

⑤ Lautstarkeregler (fur Kopfhörer)

Mit thisem Regler wird der Lautstärkepegel der Kopfhörerbuchse eingestellt.

⑥ Kopfhörerbuchse (PHONES)

These Stereo-Minibuchse dient zum Anschlieben eines Kopfhörers.

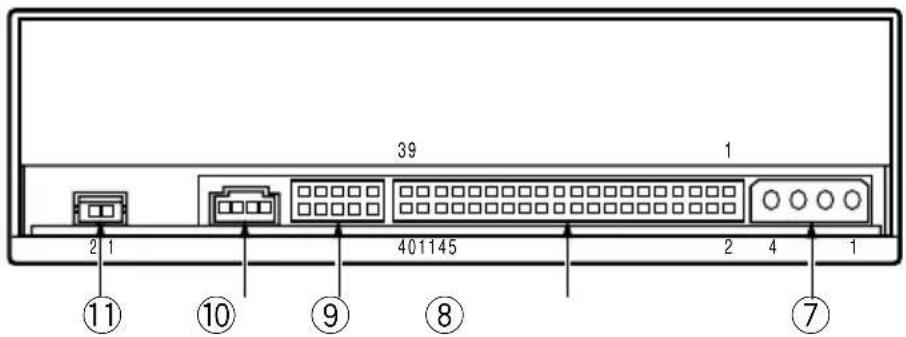

RÜCKANSICHT

Abb. 2

⑦ Gleichspannungseingang

Hier handelt es sich um den Eingangsstecker für Gleichstromversorgung von +5V und +12V .

Stift	Bezeichnung	Funktion
1 + 12 Gleichstromversorgung für +12 V.
2	G Masse.
3	G Masse.
4	+5	Gleichstromversorgung für +5 V.

IDE-Schnittstelle des Host-Computers

Hier handelt es sich um einen 40poligen E/A-Anschlußstecker nach ATA-Spezifikationen.

9Uberrückungsstecker fur Gerätekonfiguration

Hier handelt es sich um den Überbrückungsstecker für die Wahl des Laufwerkmodus sowie für PC-Unterstützung.

Eine Kurzschlußbuchse für die Einstellung ist vorhanden (angebracht).

angebracht: on nicht angebracht: off

Stift	Bezeichnung	Funktion
1	MASTER*	on	Laufwerk wird im Hauptmodus benutzt.
2	SLAVE	on	Laufwerk wird im Hilfsmodus benutzt.
3	CABLE	on	Modus für Laufwerkeinstellung bei CABLE SELECT der IDE-Schnittstelle.
	SELECT
4			Reserviert.
5			Reserviert.

• Bei der Auslieferung ab Werk stehen nur MASTER auf ON.

⑩Audioausgang

Dieser Stecker ist für Analog-Ausgang vorgesehen.

Da hier ein Stecker des Typs Molex 70553 verwendet wird, muß ein passendes Anschlußkabel gewählt werden.

Stift	Bezeichnung	Funktion
1	L	Audioausgang für linken Kanal.
2	G	Masse.
3	G	Masse.
4	R	Audioausgang für rechten Kanal.

⑪Digital-Audioausgang

Hier handelt es sich um einen Anschluß für ein digitales Audioausgangssignal.

Stift	Bezeichnung	Funktion
1	GND	Masse.
2	Digital Out	Digital-Audioausgang.

24

Ge

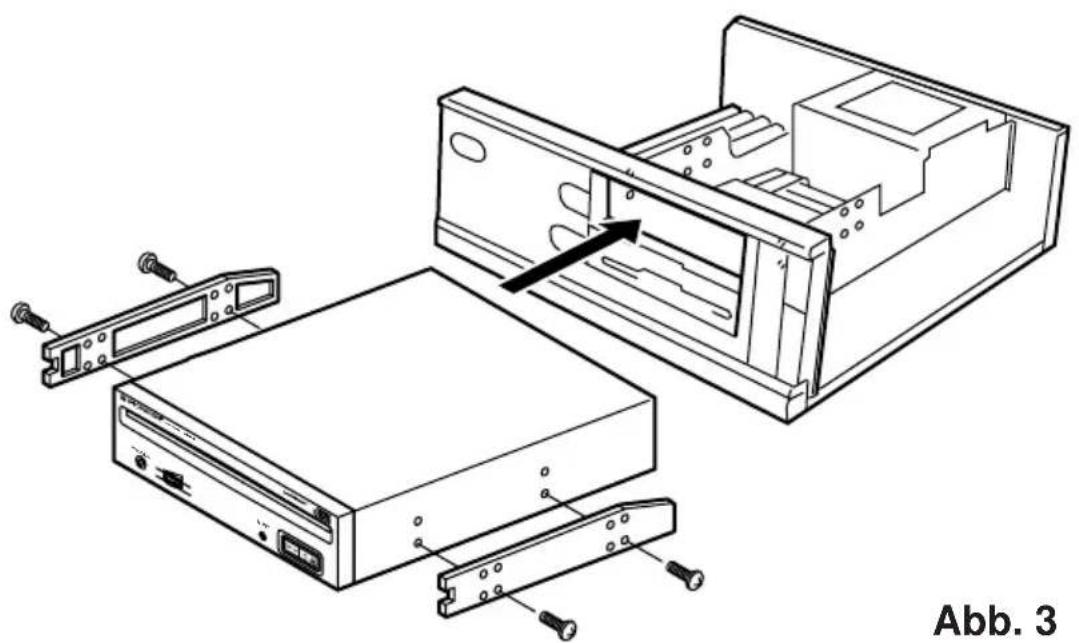

• Schalten Sie die Spannungsvorsorgung des Personal-Computers aus undnehmen Sie die Abdeckung oder die Frontplatte ab.
• Entfernen Sie die Blende von einem leeren 5,25-Zoll-Laufwerkschacht. Die Installation ist nur möglich, wenn ein freier Laufwerkschacht vorhanden ist.
• Befestigen Sie die Klemmschiebeschienen an das Laufwerk. (Wenn Schiebeschieren benötigt werden, wenden Sie sich an das Geschäft, wo Sie den Computer erworben haben, oder an den Hersteller des Computers.)
• Schieberen Sie das Laufwerk in den Schacht ein.
• Wenn eine Befestigung erforderlich ist, befestigen Sie das Laufwerk gemäß den Anweisungen im Handbuch des Computers.

Verwenden Sie Montageschrauben mit einer Länge von hochstens 5 mm.

Durch langere Schrauben kann das Laufwerk beschädigt werden.

Schalten Sie vor der Installation des Laufwerks unbedingt die Spanningsversorgung des Computers aus.

Bei lockereren Befestigungsschrauben erzeugen die Vibrationen durch die rotierende CD ein storendes Gerausch. Die Schrauben müssen davon gut festgezogen werden.

Das Verfahren zur Installation des Laufwerks ist vom Computer abhängig. Informationen hierzu finden Sie im Handbuch Ihres Computers.

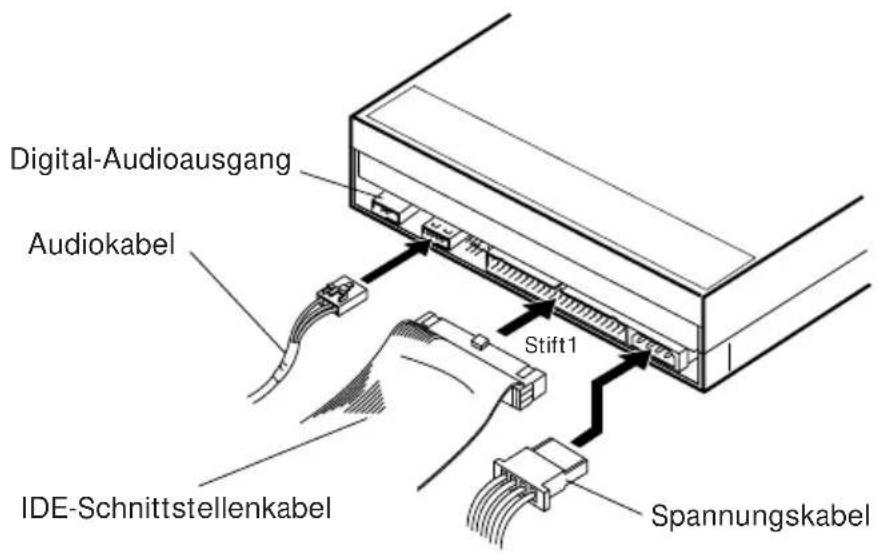

Abb. 4

Schalten Sie die Spannungsvorsorgung des Computers aus.
- Schließen Sie das Spannungskabel vom Computer an. Achten Sie damit auf die richtige Ausrichtung des Steckers.
SchlieBen Sie das IDE-Schnittstellenkabel an. Vergewissern Sie sich, daß der Stift 1 des IDE-Anschlusses richtig mit dem Stift 1 des Steckers verbunden ist.
- Wenn ein Soundboard vorhanden ist, verbinden Sie den Audio-Ausgang über ein Audiokabel mit der Soundboard.

WARNING

Die Spanningsversorgung des Computers muß unbedingt ausgeschaltet werden, bevor Kabel angeschlossen werden.

[Allgemeine Funktionen]

CD-ROM-Durchmesser 12 cm, 8 cm

Datentransferrate

Dauerbetrieb 2.100 - 5.400 kBytes/s*

• Die Datentransferrate kann möglicherweise bei einer Beeinträchtigung der Disc (Kratzer usw.) nicht eingehalten werden.

Suchzeit

Zufallszugriff (durchschn.) 60 ms

Zugriffszeit

Zufallszugriff (durchschn.) 70 ms

Datumpufferkapazitat 128 KByte

[Audio-Ausgang]

Hochpegel 0,7 Vrms ± 0,1 Vrms (bei 10k Last)

[Sonstiges]

Spannungsversorgung Gleichstrom +12 V, 0,9 A (Spitze), 0,55 A

(normal)

(Mit eingebauem Abschlußteil) Gleichstrom +5 V, 1,2 A (Spitze), 0,75 A

(normal)

Außenabmessungen 148 (B) x 42,3 (H) x 207,5 (T) mm

Gewicht 0,97 kg

Betriebstemperatur +5^ bis +45^

Betriebsluftfeuchtigkeit 5% bis 85% (keine Kondensation)

Lagertemperatur -40^ bis +60^

Lagerluftfeuchtigkeit 5% bis 90% (keine Kondensation)

[Zubehör]

• 1 Disketten mit Software-Gerätereiber
  2 Kurzschlußstecker
• 1 Audiokabel
• 4 Montageschraube
• 1 Bedienungsanleitung
• 1 Installationsanleitung

HINWEIS:

Technische Änderungen zum Zweck der Produktverbesserung ohne vorherige Bekanntmachung vorbehalten.

Veröffentlich von Pioneer Electronic Corporation.

Urheberrechtlich geschützt © 1998 Pioneer Electronic

Corporation. Alle Rechte vorbehalten.
