MANUALE UTENTE AF 20 Kärcher
| Avvertenze generali | 16 |
| Avvertenze di sicurezza | 16 |
| Impiego conforme alla destinazione | 17 |
| Tutela dell'ambiente | 17 |
| Accessori e ricambi | 17 |
| Volume di fornitura | 17 |
| Garanzia | 17 |
| Descrizione dell'apparecchio | 17 |
| Inserimento del filtro | 18 |
| Uso | 18 |
| Trasporto e stoccaggio | 19 |
| Cura e manutenzione | 19 |
| Guida alla risoluzione dei guasti | 20 |
| Dichiarazione di conformità UE | 21 |
| Dati tecnici | 20 |
Avvertenze generali
Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un
uso futuro o in caso di rivendita dell'apparecchio.
Avvertenze di sicurezza
Livelli di pericolo
⚠ PERICOLO
- Indica un pericolo imminente che determina lesioni gravi o la morte.
⚠ AVVERTIMENTO
- Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.
⚠ PRUDENZA
- Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.
ATTENZIONE
- Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

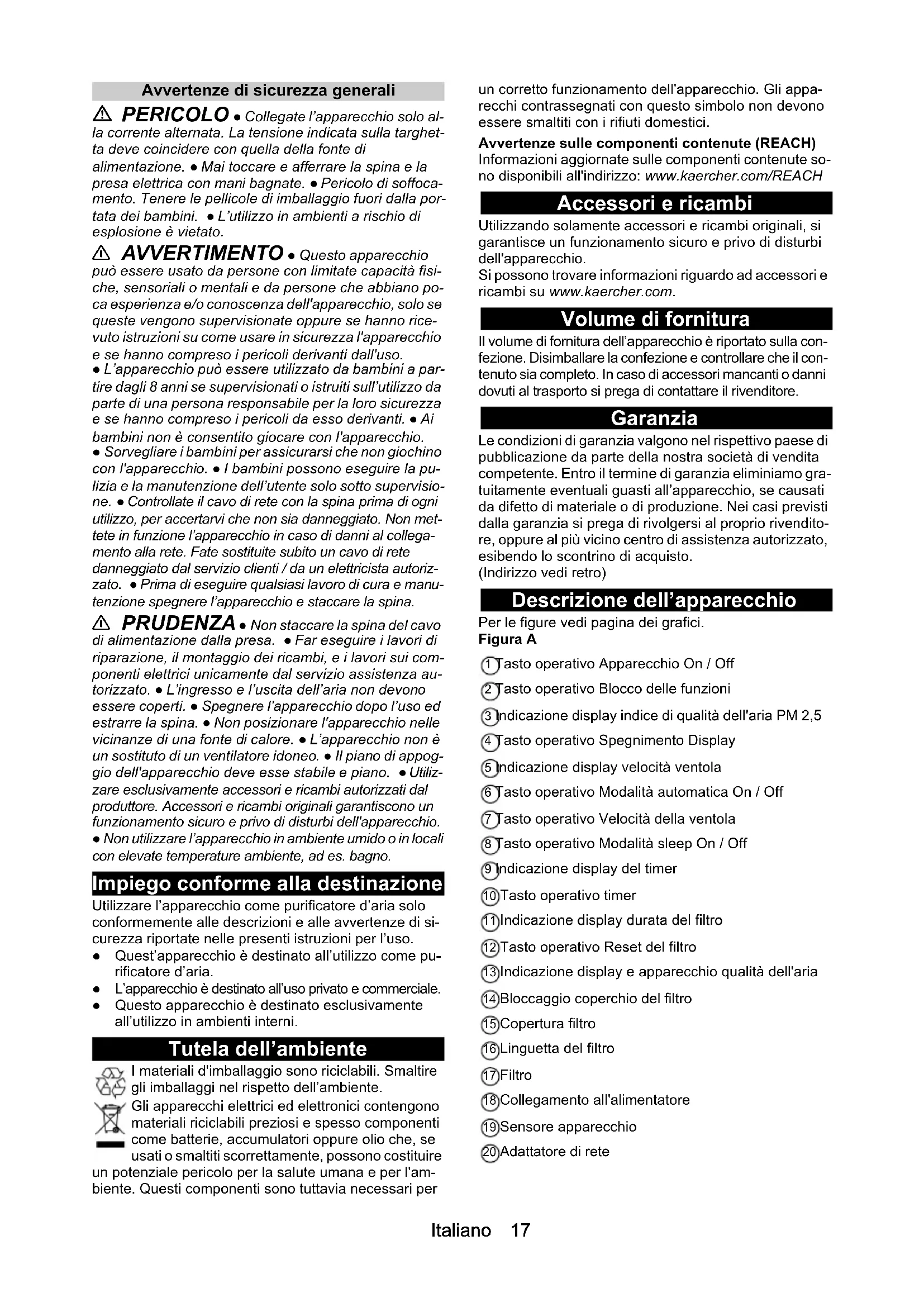

Avvertenze di sicurezza generali
⚠ PERICOLO • Collegate l'apparecchio solo alla corrente alternata. La tensione indicata sulla targhetta deve coincidere con quella della fonte di alimentazione. • Mai toccare e afferrare la spina e la presa elettrica con mani bagnate. • Pericolo di soffocamento. Tenere le pellicole di imballaggio fuori dalla portata dei bambini. • L'utilizzo in ambienti a rischio di esplosione è vietato.
⚠ AVVERTIMENTO • Questo apparecchio può essere usato da persone con limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dell'apparecchio, solo se queste vengono supervisionate oppure se hanno ricevuto istruzioni su come usare in sicurezza l'apparecchio e se hanno compreso i pericoli derivanti dall'uso.
- L'apparecchio può essere utilizzato da bambini a partire dagli 8 anni se supervisionati o istruiti sull'utilizzo da parte di una persona responsabile per la loro sicurezza e se hanno compreso i pericoli da esso derivanti. • Ai bambini non è consentito giocare con l'apparecchio.
- Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio. - I bambini possono eseguire la pulizia e la manutenzione dell'utente solo sotto supervisione. - Controllate il cavo di rete con la spina prima di ogni utilizzo, per accertarvi che non sia danneggiato. Non mettete in funzione l'apparecchio in caso di danni al collegamento alla rete. Fate sostituire subito un cavo di rete danneggiato dal servizio clienti / da un elettricista autorizzato. - Prima di eseguire qualsiasi lavoro di cura e manutenzione spegnere l'apparecchio e staccare la spina.
⚠ PRUDENZA • Non staccare la spina del cavo di alimentazione dalla presa. • Far eseguire i lavori di riparazione, il montaggio dei ricambi, e i lavori sui componenti elettrici unicamente dal servizio assistenza autorizzato. • L'ingresso e l'uscita dell'aria non devono essere coperti. • Spegnere l'apparecchio dopo l'uso ed estrarre la spina. • Non posizionare l'apparecchio nelle vicinanze di una fonte di calore. • L'apparecchio non è un sostituto di un ventilatore idoneo. • Il piano di appoggio dell'apparecchio deve essere stabile e piano. • Utilizzare esclusivamente accessori e ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono un funzionamento sicuro e privo di disturbi dell'apparecchio.
- Non utilizzare l'apparecchio in ambiente umido o in locali con elevate temperature ambiente, ad es. bagno.
Utilizzare l'apparecchio come purificatore d'aria solo conformemente alle descrizioni e alle avvertenze di sicurezza riportate nelle presenti istruzioni per l'uso.
- Questo apparecchio è destinato all'utilizzo come purificatore d'aria.
- L'apparecchio è destinato all'uso privato e commerciale.
- Questo apparecchio è destinato esclusivamente all'utilizzo in ambienti interni.
Tutela dell'ambiente
I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.
Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatori oppure olio che, se usati o smaltiti scorrettamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per
un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.
Avvertenze sulle componenti contenute (REACH)
Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.com/REACH
Accessori e ricambi
Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.
Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.
Volume di fornitura
Il volume di fornitura dell'apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.
Garanzia
Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.
(Indirizzo vedi retro)
Descrizione dell'apparecchio
Per le figure vedi pagina dei grafici.
Figura A
① Tasto operativo Apparecchio On / Off ② Tasto operativo Blocco delle funzioni ③ Indicazione display indice di qualità dell'aria PM 2,5 ④ Tasto operativo Spegnimento Display ⑤ Indicazione display velocità ventola
⑥ Tasto operativo Modalità automatica On / Off
⑦ Tasto operativo Velocità della ventola
⑧ Tasto operativo Modalità sleep On / Off
⑨ Indicazione display del timer
⑩ Tasto operativo timer
⑪ Indicazione display durata del filtro
⑫ Tasto operativo Reset del filtro
⑬ Indicazione display e apparecchio qualità dell'aria
⑭ Bloccaggio coperchio del filtro
⑮ Copertura filtro
⑯ Linguetta del filtro
⑰ Filtro
⑱ Collegamento all'alimentatore
⑲ Sensore apparecchio
⑳ Adattatore di rete
Nota
Le impostazioni delle funzioni sono possibili solo tramite i tasti operativi e non tramite le indicazioni del display.
Inserimento del filtro
Prima della prima messa in funzione i filtri fini già inseriti all'interno dell'apparecchio devono essere estratti.
- Girare l'apparecchio e ruotare il blocco della copertura del filtro di 90 gradi in senso orario.
Figura B
- Rimuovere la copertura del filtro.
Figura C
- Rimuovere i filtri imballati.
Figura D
- Disimballare i filtri.
Figura E
- Inserire i filtri disimballati. Assicurarsi che le linguette siano visibili e indichino verso l'interno.
Figura F
- Applicare la copertura del filtro e ruotare il blocco di 90 gradi in senso antiorario. Girare l'apparecchio con il display rivolto verso l'alto.
Figura G
- Depositare l'apparecchio su una superficie piana. Assicurarsi che venga mantenuta una distanza di 30 cm su ogni lato.
Figura H
Nota
Non mettere l'apparecchio su superfici calde o nelle vicinanze del riscaldamento.
Evitare che fluidi o altri materiali estranei (ad es. oggetti metallici) penetrino nell'apparecchio.
- Inserire la spina dell'alimentatore nell'apparecchio e la spina di rete nella presa.
Figura I
L'apparecchio è pronto all'uso
Nota
Consigliamo di lasciar funzionare per la prima volta l'apparecchio durante la notte realizzando una pulizia accurata del vostro ambiente.
Nota
Tabella con i dati orari dei simboli del display per la durata del filtro, vedere il capitolo Sostituzione del filtro.
Uso
Accendere/spegnere l'apparecchio
- Per accendere l'apparecchio: premere il tasto on/off sull'apparecchio.
Figura I
L'apparecchio si avvia automaticamente.
Nota
Dopo l'accensione, i display e i tasti del pannello di controllo si illuminano brevemente. Il sensore di qualità dell'aria integrato misura automaticamente la qualità dell'aria nella stanza.
- Se necessario, si possono impostare ad es. le seguenti funzioni tramite i tasti operativi:
- Livello ventola
- Modalità automatica
- Modalità Sleep
- Timer
- Per spegnere l'apparecchio: Premere il tasto on/off dell'apparecchio.
I display e i tasti del pannello di controllo si spengono. L'apparecchio è spento.
Impostare la modalità automatica
In modalità automatica, il purificatore d'aria imposta la velocità appropriata della ventola a seconda della qualità dell'aria.
Se la qualità dell'aria è scarsa, per esempio, la velocità della ventola viene automaticamente aumentata.
Simbolo del tasto operativo per la modalità automatica:
- Premere il tasto operativo della modalità automatica. La modalità automatica viene attivata o disattivata.
Impostare la modalità Sleep
In modalità Sleep, la ventola funziona alla velocità più bassa ed è quindi molto silenziosa. Tutti i simboli luminosi sono spenti.
- Premere il tasto operativo della modalità Sleep. La modalità Sleep viene attivata o disattivata.
Simbolo del tasto operativo per la modalità Sleep:
Regolare la velocità della ventola
A seconda della qualità dell'aria, la velocità della ventola può essere impostata manualmente su I, II o III. In caso di qualità dell'aria scarsa, per esempio per filtrare il fumo, la ventola dovrebbe funzionare alla massima velocità (III) per 15 - 20 minuti.
Nota
Per pulire l'aria in modo efficace, tenere le finestre e le porte chiuse quando il purificatore d'aria è acceso. Simbolo del tasto operativo per la velocità della ventola:
- Premere ripetutamente il tasto operativo della velocità della ventola fino a raggiungere la velocità desiderata.
La velocità della ventola selezionata viene visualizzata sul pannello di controllo.
Impostare il timer
Il timer può essere impostato su 2, 4, 6 o 8 ore di funzionamento. Quando il tempo impostato è trascorso, l'apparecchio si spegne automaticamente. La velocità della ventola può essere modificata in qualsiasi momento. Simbolo del tasto operativo per il timer:
- Attivare: premere ripetutamente il tasto operativo del timer fino a raggiungere il tempo di funzionamento desiderato. L'indicatore si accende. Il pannello di controllo mostra il tempo di funzionamento impostato.
- Disattivare: premere il tasto operativo del timer finché il display del timer non si spegne. Il timer è spento.
Blocco/sblocco del pannello di controllo
Per prevenire cambiamenti accidentali delle impostazioni, ad esempio da parte di bambini o animali domestici, il pannello di controllo può essere bloccato. Icona del tasto operativo e indicazione del display per il blocco del pannello di controllo:
• Blocco: premere il tasto per 3 secondi. - Sblocco: premere il tasto di blocco per 3 secondi.
Indicazione qualità dell'aria PM 2.5
Il display mostra la concentrazione di polveri sottili (PM 2.5) numericamente nell'unità μg/m³. Inoltre, un indice cromatico fornisce informazioni sulla qualità dell'aria:
| PM 2,5 Qualità dell'aria Colore | |
| 0- 60 Buona Blu | |
| 61 - 120 Mediocre | Giallo |
| 121 - 500 Scarsa | Rosso |
Trasporto e stoccaggio
⚠ PRUDENZA
Mancata osservanza del peso
Pericolo di lesioni e di danneggiamento
Nel trasporto e nello stoccaggio, osservare il peso dell'apparecchio.
Conservare l'apparecchio soltanto in vani interni asciutti.
Cura e manutenzione
Pulizia
⚠ PERICOLO
Pericolo di morte per folgorazione
I liquidi possono condurre l'elettricità e quindi causare lesioni gravi o mortali. Scollegare sempre l'alimentatore dalla presa prima dei lavori di pulizia e di manutenzione. Non immergere mai l'apparecchio o l'alimentatore in acqua. Non lavare mai l'apparecchio o l'alimentatore. 1. Spegnere l'apparecchio. 2. Staccare l'alimentatore dalla presa. 3. Passare sull'apparecchio un panno morbido e asciutto. Non utilizzare detergenti abrasivi o corrosivi.
Sostituzione del filtro
Il filtro deve essere cambiato al più tardi dopo 2500 - 3000 ore di funzionamento. Se l'apparecchio diventa più rumoroso o emana un odore sgradevole (filtro) o il filtro è visibilmente sporco, anche prima. Il simbolo lampeggia sul display per ricordare di cambiare il filtro. Simbolo tasto operativo per il reset del filtro:
A seconda della durata, viene visualizzato il seguente numero di simboli:
| Indicazione durata del filtro (h) |
| 2401 - 3000 | |
| 1801 - 2400 | |
| 1201 - 1800 | |
| 601 - 1200 | |
| 1 - 600 | |
- Spegnere l'apparecchio e scollegare l'alimentatore dalla presa e dall'apparecchio.
Figura J
- Girare l'apparecchio e ruotare il blocco della copertura del filtro di 90 gradi in senso orario.
Figura B
- Rimuovere la copertura del filtro.
Figura C
- Rimuovere i filtri.
Figura D
- Disimballare i nuovi filtri.
Figura E
- Inserire i filtri disimballati. Assicurarsi che le linguette siano visibili e indichino verso l'interno.
Figura F
- Applicare la copertura del filtro e ruotare il blocco di 90 gradi in senso antiorario. Girare l'apparecchio con il display rivolto verso l'alto.
Figura G
- Collegare l'alimentatore all'apparecchio e alla presa.
- Accendere l'apparecchio.
Per resettare il filtro (reset), premere il simbolo per 3 secondi.
Figura K
Guida alla risoluzione dei guasti
I guasti hanno spesso cause semplici che possono essere risolte con l'ausilio della panoramica seguente. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.
| Errore Causa Correzione | | |
| L'apparecchio non si accende | Nessuna tensione elettrica | ● Controllare la presa e il fusibile dell'alimentazione di corrente.● Inserire la spina dell'alimentatore in un'altra presa. |
| Alimentatore difettoso | ● Contattare il servizio clienti per sostituire l'alimentatore. |
| Apparecchio difettoso ● Contattare il servizio clienti. |
| Il display lampeggia e l'apparecchio non si av-via | Copertura del filtro non inserita corretta-mente | ● Inserire correttamente la copertura del fil-tro, assicurandosi che i filtri siano posizio-nati correttamente. |
| Il flusso d'aria è ridotto | Filtro intasato | ● Cambiare il filtro, vedere il capitolo Sosti-tuzione del filtro. |
| Filtro non disimballato | ● Disimballare il filtro, vedere il capitolo Inse-rimento del filtro. |
| Velocità della ventola troppo bassa | ● Aumentare la velocità della ventola, vedere il capitolo Regolare la velocità della vento-la. |
| L'uscita dell'aria è bloccata | ● Rimuovere i corpi estranei. |
| Eliminazione degli odori inefficace | Aria ambiente di scarsa qualità | ● Aprire le finestre per migliorare la ventilazione. |
| Filtro esaurito o usato troppo a lungo | ● Sostituire il filtro. |
| Velocità della ventola troppo bassa | ● Aumentare la velocità della ventola, vedere il capitolo Regolare la velocità della vento-la. |
| Qualità dell'aria scadente | Velocità della ventola troppo bassa | ● Aumentare la velocità della ventola, vedere il capitolo Regolare la velocità della vento-la. |
| Tiraggio | ● Chiudere le finestre e le porte mentre l'apparecchio è in funzione. |
| Dimensione della camera nettamente superiore a 20 m2 | ● Rispettare le dimensioni massime della ca-mera. |
| Fessure per l'aria sull'apparecchio bloc-cate | ● Mantenere le distanze necessarie dall'apparecchio.● Non mettere nulla sull'apparecchio. |
| Filtro non disimballato | ● Disimballare il filtro, vedere il capitolo Inse-rimento del filtro. |
| Filtro intasato o contaminato. | ● Cambiare il filtro, vedere il capitolo Sosti-tuzione del filtro. |
Dati tecnici
| Collegamento elettrico |
| Tensione di rete | V | 100-240 |
| Fase | ~ | 1 |
| Frequenza di rete | Hz | 50 - 60 |
| Potenza nominale | W | 24 |
| Standby | W | <0,5 |
| Dati sulle prestazioni dell'apparecchio |
| Portata d'aria pulita | m3/h | 220 |
| Superficie utile m | 2 | * 20 |
| Efficienza filtro a 0,3μm | | 99,95% |
| Durata massima del filtro (a se-conda dell'ambiente) | h | 3000 |
| Livelli ventilazione | | 3 |
| Dimensioni e pesi |
| Peso | kg | 2,7 |
| Lunghezza x larghezza x altezza mm 220x220 |
| | x343 |
| Condizioni ambientali |
| Temperatura ambiente | °C | -10 °C - +40 °C |
| Valori rilevati secondo norma EN 60335-2-69 |
| Livello di potenza acustica LWA | dB(A) | 26-52 |
* A 3 m di altezza del soffitto e 3 volte il ricambio d'aria all'ora Con riserva di modifiche tecniche.
