Tipo di prodotto	Amplificatore per auto (autoradio)
Marca	Auna
Modello	C300 (C-300.2 / C-300.4)
Numeri articolo	10032115 (C-300.2) / 10032116 (C-300.4)
Dimensioni (L x P x H)	130 x 165 x 42 mm (C-300.2) / 190 x 165 x 42 mm (C-300.4)
Alimentazione	14,4 V CC
Potenza RMS	2 x 100 W (C-300.2) / 4 x 100 W (C-300.4)
Potenza musicale	2 x 200 W (C-300.2) / 4 x 200 W (C-300.4)
Potenza PMPO	800 W (C-300.2) / 1600 W (C-300.4)
Gamma di frequenza	20 Hz - 20 kHz (±1 dB)
Sensibilità d'ingresso alta	1,0 - 2,0 V
Sensibilità d'ingresso bassa	0,1 - 1,0 V
Rapporto segnale/rumore	>95 dB
Impedenza degli altoparlanti	4 - 16 Ω
Regolazione degli acuti	±10 dB
Regolazione dei bassi	±10 dB
Tipo di alimentazione	PWM (modulazione a larghezza d'impulso)
Protezione termica	Sì (spegnimento automatico in caso di surriscaldamento)
Protezione contro i cortocircuiti	Sì
Accensione a distanza	Sì (tramite filo arancione)
Ingresso AUX	Presa RCA (sinistra/destra)
Accessori inclusi	Set di viti, fusibile di ricambio
Informazioni generali	Manuale d'uso e istruzioni disponibili su notice-facile.com

Domande frequenti - C300 Auna

Qual è la potenza dell'amplificatore Auna C300?

La potenza RMS è di 2 x 100 W per il modello C-300.2 e 4 x 100 W per il C-300.4. La potenza musicale raggiunge rispettivamente 2 x 200 W e 4 x 200 W.

Come collegare l'alimentazione dell'amplificatore?

Collegare il cavo rosso al terminale positivo (+) della batteria tramite il portafusibile. Il filo arancione deve essere collegato a un filo di alimentazione commutato dell'autoradio per l'accensione/spegnimento automatico.

Qual è l'impedenza minima degli altoparlanti compatibili?

L'impedenza degli altoparlanti deve essere compresa tra 4 e 16 ohm. Per una potenza ottimale, utilizzare altoparlanti da 4 ohm.

Come regolare gli acuti e i bassi?

Utilizzare i potenziometri dedicati sull'amplificatore. Le regolazioni vanno da -10 dB a +10 dB per acuti e bassi.

Posso usare l'amplificatore con un'autoradio originale?

Sì, il dispositivo può essere collegato a un'autoradio originale tramite gli ingressi di alto livello (morsetti altoparlanti) o tramite gli ingressi RCA (se disponibili). Assicurarsi che la sensibilità d'ingresso corrisponda.

Come collegare un subwoofer?

Collegare il subwoofer alle uscite altoparlanti in modalità mono. L'amplificatore supporta una connessione multipla per subwoofer e altoparlanti satellitari simultaneamente.

Cosa fare in caso di surriscaldamento dell'amplificatore?

Il dispositivo è dotato di protezione termica che interrompe automaticamente l'alimentazione in caso di surriscaldamento. Assicurare una ventilazione sufficiente intorno all'amplificatore.

Quale cavo di alimentazione utilizzare?

Utilizzare un cavo di sezione di almeno 3 mm² (AWG 10) per sopportare la corrente elevata (fino a 5 A di picco).

Come attivare l'accensione a distanza?

Collegare il filo arancione (remote) a un filo di alimentazione commutato dell'autoradio (antenna o accensione). Ciò consente all'amplificatore di accendersi e spegnersi automaticamente con l'autoradio.

Dove trovare il manuale completo?

Il manuale è disponibile gratuitamente in formato PDF sul sito notice-facile.com. Puoi anche richiedere una traduzione nella tua lingua.

MANUALE UTENTE C300 Auna

la ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avventenze di sicurezza e da un uso improprio del dispositivo.

DATI TECHNICI

Articolo C-300.2 C-300.4
Numero articolo 10032115 10032116
RMS 2x100 W 4x100 W
Prestazione musicale 2x200 W 4x200	W
PMPO 800 W 1600 W
Risposta in frequenza 20 Hz - 20 kHz a 1 dB
Sensibilità di ingressso Alta 1,0 - 2,0 V	Bassa 0,1 - 1,0 V
Rapporto segnale-rumore	>95 dB
Impedenza altoparlanti	4 - 16 Ω
Alti	regolabili ±10 dB
Bass	regolabile ±10 dB
Alimentazione	14, 4 V = =
Dimensioni	130 x 165 x 42 mm	1901 x 165 x 42 mm
Accessori	Set di viti, fusibile di ricambio

Caratteristiche

max. 400W× 2 canali di uscita
20 W di potenza RMS con un fattore di distorsione dello 0,5%
- Multiconnessione per il funzionamento simultaneo di subwoofer e altoparlanti satellite
Altezze regolabili
Basso regolabile
- Livello RCA regolabile
- Suppressione del ronzio

Alimentazione

• PWM ultra stabile (segnale di modulazione per l'ampiezza degli impulsi)
• Protezione termica da surriscaldamento
• Accensione a distance

Informazioni generiche

• Disconnessione del rumore da interferenza.
• Ritardo di accensione
• Protezione contro i cortocircuito degli altoparlanti
  Unità ATC - protezione con fusibili

COLLEGAMENTO DEL CAVO DI ALIMENTAZIONE

• Poiché si tratta di un dispositivo a corrente elevata, il collegamento del cavo di alimentazione è molto importante.
• Collegare il cavo rosso alla polarità (+) della batteria usando il cavo con il portafusabile.

Collegamento del cavo dell'interruttore remoto, di accensione e di spegnimento

• Collegare il cavo arancione a un cavo di commutazione dell'autoradio. Questo controlling l'accensione e lo spegnimento dell'amplificatore.
• Il cavo di commutazione può servire come antenna della radio.

Collegamento dell'ingresso dell'amplificatore

• Questo dispositivo più essere'utilizzato con tutte le autoradio che hanno un'uscita ad alta potenza.
• Collegamento di base separato dell'autoradio: collegare gli altoparlanti dell'autoradio.
• Collegamento di base generale dell'autoradio: collegare il cavo negativo di uscita dell'altoparlante dell'autoradio ai due cavi rimanenti +/- destro e sinistro.

IT

Collegamento AUX

• Collegare il cavo di ingresso AUX alla connessione RCA come descririto:
  "Bianco" all'uscita sinistra del preamplificatore dell'autoradio. "Rosso" all'uscita destra del preamplificatore dell'autoradio.
• Prima di collegare l'uscita del preamplificatore dell'autoradio o di altri dispositivi, assicurarsi che l'im impedenza e la sensibilità corrispondano a但这a connessione AUX.

Controllo della sensibilità di ingresso

• Controllare La sensibilità di ingresso dell'autoradio.

Connessione altoparlanti (stereo/mono)

• Collegare gli altoparlanti come migliorato nell'illustrazione sottostante.

Nota

• A causa dell'elevata potenza, il disposativo richiede circa 5 A alla potenza di picco. Se l'apparecchio è in funzione quando il motore è spento, la batteria si scarica. Far girare il motore con l'amplificatore acceso.
• A causa dell' Elevato flusso di corrente, utilizzato un cavo di alimentazione con un diametro sufficientemente grande (sezionale minima di 3 mm).
• Questo dispositivo è adatto per altoparlanti con un'impedenza di 2-6 Ohm. I diffusori devono avere una potenza sufficiente per assorbire la potenza elevata dell'amplificatore.
• Informarsi sui dati relativi alle prestazioni dei diffusori prima di collegarli.

CONNECTION A 2 CANALI

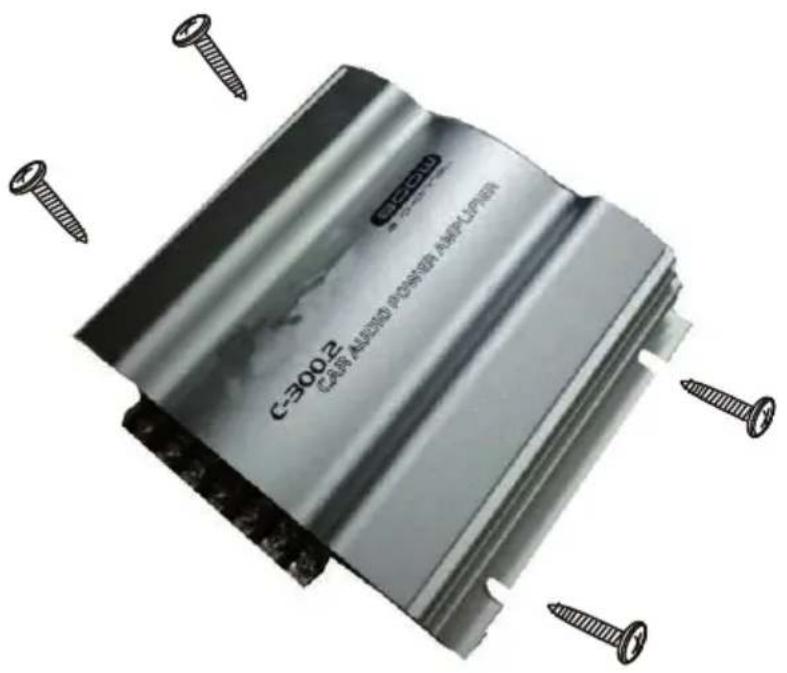

MONTAGGIO

Montare l'amplificatore come descriptorsnll'illustrazione sottostante.

Attenzione: il dispositivo si riscalda molto.

Lasciare spazio intorno all'amplificatore quando lo si monta. Non coprire l'amplificatore durante l'uso.

Se nel loro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, quello simbolo sul prodotto o sull'imballaggio indica che non può essere smaltito con i rifiuti domestici. Il dispositorio deve,invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da consequences negative.Informazioni riguardanti il riciclaggio e lo smaltimento di quello prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.

DICHIARAZIONE DI CONFORMITA

CE UK CA

Produtlore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germania.

Importatore per La Gran Bretagna:

Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom

Con la presente, Chal-Tec GmbH dichiara l'impianto radio C300.2 conforme alla direttiva 2014/53/UE. Il testo Completo della dichiarazione di conformità UE è disponibile al segunte indirizzo Internet: use. Berlin/10032115
