Type de produit	Amplificateur de voiture (autoradio)
Marque	Auna
Modèle	C300 (C-300.2 / C-300.4)
Numéros d'article	10032115 (C-300.2) / 10032116 (C-300.4)
Dimensions (L x l x H)	130 x 165 x 42 mm (C-300.2) / 190 x 165 x 42 mm (C-300.4)
Alimentation	14,4 V DC
Puissance RMS	2 x 100 W (C-300.2) / 4 x 100 W (C-300.4)
Puissance musicale	2 x 200 W (C-300.2) / 4 x 200 W (C-300.4)
Puissance PMPO	800 W (C-300.2) / 1600 W (C-300.4)
Plage de fréquence	20 Hz - 20 kHz (±1 dB)
Sensibilité d'entrée haute	1,0 - 2,0 V
Sensibilité d'entrée faible	0,1 - 1,0 V
Rapport signal/bruit	>95 dB
Impédance des enceintes	4 - 16 Ω
Réglage des aigus	±10 dB
Réglage des graves	±10 dB
Type d'alimentation	PWM (modulation de largeur d'impulsion)
Protection thermique	Oui (arrêt automatique en cas de surchauffe)
Protection contre les courts-circuits	Oui
Allumage à distance	Oui (via fil orange)
Entrée AUX	Prise RCA (gauche/droite)
Accessoires fournis	Jeu de vis, fusible de rechange
Informations générales	Notice d'utilisation et mode d'emploi disponibles sur notice-facile.com

FOIRE AUX QUESTIONS - C300 Auna

Quelle est la puissance de l'amplificateur Auna C300 ?

La puissance RMS est de 2 x 100 W pour le modèle C-300.2 et 4 x 100 W pour le C-300.4. La puissance musicale atteint respectivement 2 x 200 W et 4 x 200 W.

Comment brancher l'alimentation de l'amplificateur ?

Connectez le câble rouge à la borne positive (+) de la batterie via le porte-fusible. Le fil orange doit être relié à un fil d'alimentation commuté de l'autoradio pour la mise en marche/arrêt automatique.

Quelle est l'impédance minimale des enceintes compatibles ?

L'impédance des enceintes doit être comprise entre 4 et 16 ohms. Pour une puissance optimale, utilisez des enceintes de 4 ohms.

Comment régler les aigus et les graves ?

Utilisez les potentiomètres dédiés sur l'amplificateur. Les réglages vont de -10 dB à +10 dB pour les aigus et les graves.

Puis-je utiliser l'amplificateur avec un autoradio d'origine ?

Oui, l'appareil peut être connecté à un autoradio d'origine via les entrées haut niveau (bornes enceintes) ou via les entrées RCA (si disponibles). Assurez-vous que la sensibilité d'entrée correspond.

Comment connecter un subwoofer ?

Branchez le subwoofer sur les sorties enceintes en mode mono. L'amplificateur supporte une connexion multiple pour subwoofer et enceintes satellites simultanément.

Que faire en cas de surchauffe de l'amplificateur ?

L'appareil est équipé d'une protection thermique qui coupe automatiquement l'alimentation en cas de surchauffe. Assurez une ventilation suffisante autour de l'amplificateur.

Quel câble d'alimentation utiliser ?

Utilisez un câble de section d'au moins 3 mm² (AWG 10) pour supporter le courant élevé (jusqu'à 5 A en crête).

Comment activer l'allumage à distance ?

Connectez le fil orange (remote) à un fil d'alimentation commuté de l'autoradio (antenne ou allumage). Cela permet à l'amplificateur de s'allumer et s'éteindre automatiquement avec l'autoradio.

Où trouver la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI C300 Auna

uve Amplifier Amplicateur de coche Hifi Implicateur HiFi pour voiture 1003215 1003216

300

Toutes nos félicitations pour l'acquisition de ce nouvel apparéil. Lisez attentivement les indications suivantes et suivez-les pour éviter d'eventuels dommages. Nous déclinons toute responsabilité concernant les dommages dus au non-respect des consignes et à la mauvaise utilisation de l' apparéil.

FICHE TECHNIQUE

Article C-300.2 C-300.4
Numero d'article 10032115 10032116
RMS 2 x 100 W 4 x 100 W
Puisance musicale 2 x 200 W 4 x 200 W	W
PMPO 800 W 1600 W
Plage de fréquence 20 Hz - 20 kHz à 1 dB
Sensibilité d'entrée Haute 1,0 - 2,0 V	Faible 0,1 - 1,0 V
Rapport signal bruit	>95 dB
Impédance des enceintes	4 - 16 Ω
Aigus	réglable ±10dB
Graves réglable ±10dB
Alimentation	14, 4 V==
Dimensions	130 x 165 x 42 mm	1901 x 165 x 42 mm
Accessoires	Jeu de vis et fusible de rechange

\section*{Caracteristiques}

max. 400W× 2 canaux de sortie
puissance RMS de 20 W pour une distorsion harmonique de 0,5 %
- Capacité de connexion multiple pour un fonctionnement simultané du subwoofer et des enceintes satellites
Aigus réglables
Graves réglables
- Niveau RCA réglable
- Suppression des ronflements

Alimentation

• PWM (signal modulé en largeur d'impulsion) ultra-stable
  Protection thermique contre la surchauffe
• Allumage à distance

Général

• Désactivation des bruits de tensions parasites.
• Allumage différé
  Protection des enceintes contre les courts-circuits
• Unité ATC- Protection par fusible

CONNEXION DU CABLE D'ALIMENTATION

• S'agissant d'un apparéil à courant élevé, la connexion du cable d'alimentation est très importante.
• Connectez le cable rouge à la borne (+) de votre batterie en utilisant le cable avec le porte-fusible.

Connexion du cable de télécommande d'allumage et d'arrêt

• Connectez le fil orange à un fil d'alimentation commuté de l'autoradio. Ceci contrôle la mise en marche et l'arrêt de l'amplificateur.
• Le cable d'alimentation commuté peut servir d'antenne pour la radio.

Connexion de l'entrée de l'amplificateur

• Cet apparéil peut être utilisé avec tous les autoradios ayant une puissance de sortie élevée.
• Connexion séparée de l'autoradio de base : connectez les enceintes de l'autoradio.
• Connexion générale de base de l'autoradio: connectez le cable de sortie négatif de l'enceinte de l'autoradio aux deux cables restants +/- croit et gauche.

Connexion AUX

• Connectez le cable d'entrée AUX à la prise RCA comme décrit :
• « Blanc » à la sortie gauche du préamplificateur de l'autoradio. « Rouge » à la sortie droite du préamplificateur de l'autoradio.
• Avant de brancher la sortie du préamplificateur de l'autoradio ou d'un autre équipement, assurez-vous que l'impédance et la sensibilité correspondent à cette connexion AUX.

Contrôle de la sensibilité d'entrée

• Contrôlez La sensibilité de l'entrée de l'autoradio.

Branchement des enceintes (Stereo / Mono)

• Branchez les enceintes comme indiqué sur l'illustration ci-dessous.

Remarque

• En raison de sa puissance élevée, l'appareil a besoin d'environ 5 A lors de puissance en crête. Si l'appareil est utilisé avec le moteur est eteint, cela peut décharger la batterie. Faites tourner le moteur lorsque l'amplificateur est allumé.
• En raison du flux de courant important, utilisez un cable électrique d'un diamètre suffisamment grand (section d'au moins 3 mm).
• Cet apparéil convient aux enceintes dont l'impédance est comprise entre 2 et 6 ohms. L'enceinte doit avoir une puissance suffisante pour pouvoir absorber la puissance élevé de l'amplificateur.
• Avant de procéder au raccordement, informez-vous sur les caractéristiques de puissance de vos enceintes.

CONNEXIONÀ2CANAUX

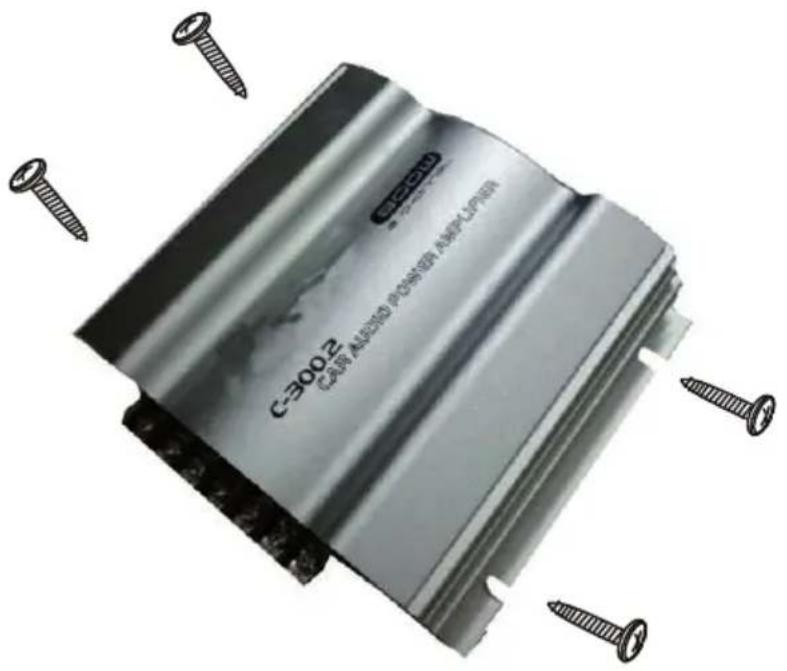

MONTAGE

Montez l'amplificateur comme indiqué sur l'illustration ci-dessous

Attention: L'appareil chauffe fortement.

Veuillez laisser de l'espace autour de l'amplificateur lors de son montage.
Ne couvrez pas l'amplificateur pendant son utilisation.

INFORMATIONS SUR LE RECYCLAGE

Si la mise en rebut des apparciels electriques et électroniques est réglementée dans votre pays, ce symbole sur le produit ou sur l'emballage indique qu'il ne doit pas être eliminé avec les ordures menagères. Vous doivent l'acheminer vers un point de collecte pour le recyclage des apparciels electriques et électroniques. En respectant des règles de recyclage, vous protégEZ l'environnement et la santé de vossemblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, contactez notre autorité locale ou notre service d'élimination des déchets menagers.

Déclaration de CONFORMITE

CE UK CA

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande Bretagne :

Chal-Tec GmbH declare par la presente que

l'equipement radio de type C300.2 est conforme

à la directive 2014/53/UE. Le texte intégral de la

déclaration de conformité UE est disponible à

l'adresse Internet suivante : use.berlin/10032115
