C300 - Autoradio Auna - Kostenlose Bedienungsanleitung

Produkttyp	Auto-Verstärker (Autoradio)
Marke	Auna
Modell	C300 (C-300.2 / C-300.4)
Artikelnummern	10032115 (C-300.2) / 10032116 (C-300.4)
Abmessungen (L x B x H)	130 x 165 x 42 mm (C-300.2) / 190 x 165 x 42 mm (C-300.4)
Spannungsversorgung	14,4 V DC
RMS-Leistung	2 x 100 W (C-300.2) / 4 x 100 W (C-300.4)
Musikleistung	2 x 200 W (C-300.2) / 4 x 200 W (C-300.4)
PMPO-Leistung	800 W (C-300.2) / 1600 W (C-300.4)
Frequenzbereich	20 Hz - 20 kHz (±1 dB)
Eingangsempfindlichkeit (hoch)	1,0 - 2,0 V
Eingangsempfindlichkeit (niedrig)	0,1 - 1,0 V
Signal-Rausch-Verhältnis	>95 dB
Lautsprecherimpedanz	4 - 16 Ω
Höhenregelung	±10 dB
Bassregelung	±10 dB
Versorgungstyp	PWM (Pulsweitenmodulation)
Thermischer Schutz	Ja (automatische Abschaltung bei Überhitzung)
Kurzschlussschutz	Ja
Remote-Einschaltung	Ja (über orangefarbenes Kabel)
AUX-Eingang	RCA-Buchse (links/rechts)
Mitgeliefertes Zubehör	Schraubenset, Ersatzsicherung
Allgemeine Informationen	Bedienungsanleitung und Gebrauchsanweisung verfügbar auf notice-facile.com

Häufig gestellte Fragen - C300 Auna

Wie hoch ist die Leistung des Auna C300 Verstärkers?

Die RMS-Leistung beträgt 2 x 100 W für das Modell C-300.2 und 4 x 100 W für das C-300.4. Die Musikleistung erreicht 2 x 200 W bzw. 4 x 200 W.

Wie schließe ich die Stromversorgung des Verstärkers an?

Schließen Sie das rote Kabel über die Sicherungshalterung an den Pluspol (+) der Batterie an. Das orangefarbene Kabel muss mit einem geschalteten Stromkabel des Autoradios verbunden werden, um automatisch ein- und auszuschalten.

Was ist die minimale Impedanz der kompatiblen Lautsprecher?

Die Lautsprecherimpedanz muss zwischen 4 und 16 Ohm liegen. Für optimale Leistung verwenden Sie Lautsprecher mit 4 Ohm.

Wie stelle ich Höhen und Tiefen ein?

Verwenden Sie die dafür vorgesehenen Potentiometer am Verstärker. Die Einstellungen reichen von -10 dB bis +10 dB für Höhen und Tiefen.

Kann ich den Verstärker mit einem Original-Autoradio verwenden?

Ja, das Gerät kann über die Hochpegeleingänge (Lautsprecherklemmen) oder über die RCA-Eingänge (falls verfügbar) an ein Original-Autoradio angeschlossen werden. Stellen Sie sicher, dass die Eingangsempfindlichkeit übereinstimmt.

Wie schließe ich einen Subwoofer an?

Schließen Sie den Subwoofer im Monomodus an die Lautsprecherausgänge an. Der Verstärker unterstützt einen Mehrfachanschluss für Subwoofer und Satellitenlautsprecher gleichzeitig.

Was tun bei Überhitzung des Verstärkers?

Das Gerät ist mit einem thermischen Schutz ausgestattet, der bei Überhitzung automatisch die Stromversorgung unterbricht. Sorgen Sie für ausreichende Belüftung um den Verstärker.

Welches Stromkabel verwenden?

Verwenden Sie ein Kabel mit einem Querschnitt von mindestens 3 mm² (AWG 10), um den hohen Strom (bis zu 5 A Spitze) zu bewältigen.

Wie aktiviere ich die Remote-Einschaltung?

Schließen Sie das orangefarbene Kabel (Remote) an ein geschaltetes Stromkabel des Autoradios (Antenne oder Zündung) an. Dadurch schaltet sich der Verstärker automatisch mit dem Autoradio ein und aus.

Wo finde ich die vollständige Anleitung?

Die Anleitung ist kostenlos als PDF auf der Website notice-facile.com verfügbar. Sie können auch eine Übersetzung in Ihre Sprache anfordern.

BEDIENUNGSANLEITUNG C300 Auna

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Geräts. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung.

TECHNISCHE DATEN

Articlel C-300.2 C-300.4
Articlelnummer 10032115 10032116
RMS 2x100 W 4x100 W
Musikleistung 2x200 W 4x200 W
PMPO 800 W 1600 W
Frequenzgang 20 Hz - 20 kHz bei 1 dB
Eingangsempfindlichkeit	Hoch 1,0 - 2,0 VNiedrig 0,1 - 1.0 V
Signal-Rausch-Abstand	>95 dB
Loutsprecher-Impedanz	4 - 16 Ω
Höhen	regelbar ±10 dB
Bass	regelbar ±10 dB
Stromversorgung	14, 4 V =
Größe 130 x 165 x 42 mm 1901 x 165 x 42 mm	165 x 42 mm
Zubehör	Schraubenset, Ersatzsicherung

Eigenschaften

max. 400W× 2 Kanal.-Ausgang
20 W RMS-Leistung bei einem Klirrfaktor von 0,5%
- Multi-Anschluss-Fähigkeit für den gleichzeiten Betrieb von Subwoofer und Satelittenlautsprechern
Regelbare Hohen
Regelbarer Bass
Einstellbarer RCA-Pegel
Brummstörungsunterrückung

Stromversorgung

• Ultrastabiles PWM (Impulsbreite moduliertes Signal)
• Thermischer Überlastungsschutuz
• Ferneinschaltung

Allgemein

• Abschaltung von Störspannungsrauschen.
• Anschaltverzögerung
• Lautsprecherkurzschlusssschutz
• ATC-Einheit-Sicherungsschutz

STROMKABELANSCHLUSS

• Da es sich um ein Hochstrom gerät handelt, ist die Verbindung des Stromkabels sehr wichtig.
• Verbinden Sie das rote Kabel mit dem (+) Pol ihrer Batterie unter Verwendung des Kabels mit dem Sicherungshalter.

Verbindung des Fern, Ein- und Abschaltungskabels

• Verbinden Sie das orangene Kabel mit einem geschalteten Stromkabel des Autoradios. Dies kontrolliert die An- und Abschaltung des Verständerkers.
• Das geschalte Stromkabel kann als Antenne des Radios wirken.

Verbindung des Veränderer-Eingangs

• Dieses Gerät kann mit allen Autoradios verwendet werden, die über Hochleistungsausgänge verfügen.
• Separate Grund Autoradio-Verbindung: Verbinden Sie die Autoradio-Lautsprecher.
• Allgemeine Grund-Autoradio-Verbindung:Verbinden Sie das negative Autoradio Lautsprecher-Ausgangskabel mit den zwei verbliebenen Kabeln + / - rechts und links

Verbindung des AUX-Anschlusses

• Verbinden Sie das AUX-Eingangskabel mit dem Chinch-Anschluss wie beschrieben;
• „Weiß" zu linken Vorverstärkerausgang des Autoradios. „Rot" zum rechten Vorverstärkerausgang des Autoradios
• Bevor Sie den Vorverstärkerausgangdes Autoradios oder anderer Geräte verbinden, stellen Sie safer, dass die Impedanz und die Sensibilität mit diesen AUX-Anschluss übereinstimme.

Eingangs-Sensibilitäts-Kontrolle

Regeln Sie die Eingangssensilität zum Autoradio.

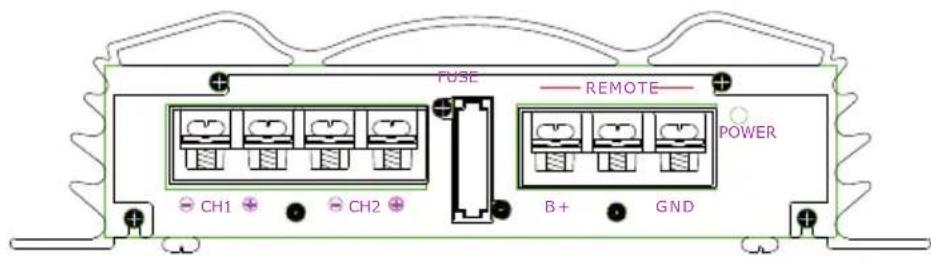

Laufsprecheranschluss (Stereo / Mono)

• Verbinden Sie die Laufsprecher wie in Abbildung unter.

Hinweis

• Aufgrund der hohen Leistung besteht das Gerät bei Spitzenleistungen ca. 5 A. Wenn das Gerät bei ausgeschalteten Motor in Betrieb ist, kann dies zu einer Entladung der Batterie führen. Lassen Sie den Motor bei eingeschalteten Verständiger laufen.
• Verwenden Sie wegen des großen Stromflusses ein Stromkabel mit einem ausreichend großen Durchmesser (mind. 3 mm Querschnitt).
• Dieses Gerät ist zur Verwendung von Laufsprechem mit einer Impedanz von 2.-6 Ohm geeignet. Der Laufsprecher mussen eine ausreichende Leistung haben, um die hohe Leistung des Verständerkers aufnehmen zu können.
• Informieren Sie sich vor dem Anschluss über die Leistungsdaten ihrer Laatsprecher.

2-KANAL-ANSCHLUSS

MONTAGE

Montieren Sie den Veränderer wie in der Abbildung unter beschrieben

Vorsicht: Das Gerät heizt sich stark auf.

Bitte lassen Sie bei der Montage Raum um den Veränderter. Decken Sie den Veränderter während des Gebrauchs nicht ab.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrm Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist these Symbol auf dem Produkt oder auf der Verpackung daraufhin, dass these Produkt nicht im Hausmüll entsorgt werden damit. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung these Produkte, erhalten Sie von ihrer örtlichen Verwaltung oder Ihrm Hausmüllentsorgungsdienst.

KONFORMITÄTSERKLÄRUNG

CE UK CA

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Hiermit erklart Chal-Tec GmbH, dass der

Funkanlagentyp C300.2 der Richtlinie 2014/53/

EU entspricht. Der vollständige Text der EU-

Konformitätserklung ist unter der folgenden

Internetadresse verfügbar: use.berlin/10032115

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regel zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgenden Symbol der durchgestrichene Mülltonne (WEEE Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektround Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Gluhbirnen und Halogenlampen. Entsorgen Sie Gluhbirnen und Halogenlampenitte über den Hausmüll, sofern Sie nicht das WEEE Symbol,tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufflache von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzter ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußerten Abmessung größter als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpf werden und ist auf drei Altgeräte pro Geräteart beschrankt.

3. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, damit „Wärmeüberträger", „Bildschirmgeräte" (Oberfläche von mehr als 100 cm² ) oder „Großgeräte" (letztere mit mindestens einer äußerten Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

4. Altgeräte)dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in ihrer Höhe abgegeben werden: www.take-e-back.de
5. Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwahlen.
6. Batterien können überall Dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie konnen Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen konnen Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestruchenen Mülltonne auf der Batterie zusammen die Zeichen Cd, Hg oder Pb ist das ein Hinweis daraufuf, dass die Batterie gefährliche Schadstoffe enthalt. (»Cd« steht für Cadmium, «Pb« für Blei und «Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer ihrer Altgeräte verlangern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer ihrer Altgeräte können Sie verlangern indem Sie defekte Altgeräte reparieren setzen. Wenn sich Ihr Altgerät in gutem Zustand befindet, konnten Sie es spendsen, verschenken oder verkaufen.
