Tipo de producto	Amplificador de coche (autorradio)
Marca	Auna
Modelo	C300 (C-300.2 / C-300.4)
Números de artículo	10032115 (C-300.2) / 10032116 (C-300.4)
Dimensiones (L x An x Al)	130 x 165 x 42 mm (C-300.2) / 190 x 165 x 42 mm (C-300.4)
Alimentación	14,4 V CC
Potencia RMS	2 x 100 W (C-300.2) / 4 x 100 W (C-300.4)
Potencia musical	2 x 200 W (C-300.2) / 4 x 200 W (C-300.4)
Potencia PMPO	800 W (C-300.2) / 1600 W (C-300.4)
Rango de frecuencia	20 Hz - 20 kHz (±1 dB)
Sensibilidad de entrada alta	1,0 - 2,0 V
Sensibilidad de entrada baja	0,1 - 1,0 V
Relación señal/ruido	>95 dB
Impedancia de los altavoces	4 - 16 Ω
Ajuste de agudos	±10 dB
Ajuste de graves	±10 dB
Tipo de alimentación	PWM (modulación por ancho de pulso)
Protección térmica	Sí (apagado automático en caso de sobrecalentamiento)
Protección contra cortocircuitos	Sí
Encendido remoto	Sí (mediante cable naranja)
Entrada AUX	Conector RCA (izquierdo/derecho)
Accesorios incluidos	Juego de tornillos, fusible de repuesto
Información general	Manual de instrucciones y modo de empleo disponibles en notice-facile.com

Preguntas frecuentes - C300 Auna

¿Cuál es la potencia del amplificador Auna C300?

La potencia RMS es de 2 x 100 W para el modelo C-300.2 y 4 x 100 W para el C-300.4. La potencia musical alcanza respectivamente 2 x 200 W y 4 x 200 W.

¿Cómo conectar la alimentación del amplificador?

Conecte el cable rojo al borne positivo (+) de la batería a través del portafusibles. El cable naranja debe conectarse a un cable de alimentación conmutado de la autorradio para el encendido/apagado automático.

¿Cuál es la impedancia mínima de los altavoces compatibles?

La impedancia de los altavoces debe estar entre 4 y 16 ohmios. Para una potencia óptima, use altavoces de 4 ohmios.

¿Cómo ajustar los agudos y los graves?

Use los potenciómetros dedicados en el amplificador. Los ajustes van de -10 dB a +10 dB para los agudos y los graves.

¿Puedo usar el amplificador con una autorradio original?

Sí, el aparato se puede conectar a una autorradio original a través de las entradas de alto nivel (bornes de altavoces) o mediante las entradas RCA (si están disponibles). Asegúrese de que la sensibilidad de entrada corresponda.

¿Cómo conectar un subwoofer?

Conecte el subwoofer a las salidas de altavoces en modo mono. El amplificador soporta una conexión múltiple para subwoofer y altavoces satélite simultáneamente.

¿Qué hacer en caso de sobrecalentamiento del amplificador?

El aparato está equipado con una protección térmica que corta automáticamente la alimentación en caso de sobrecalentamiento. Asegure una ventilación suficiente alrededor del amplificador.

¿Qué cable de alimentación usar?

Use un cable de sección de al menos 3 mm² (AWG 10) para soportar la corriente elevada (hasta 5 A en pico).

¿Cómo activar el encendido remoto?

Conecte el cable naranja (remote) a un cable de alimentación conmutado de la autorradio (antena o encendido). Esto permite que el amplificador se encienda y apague automáticamente con la autorradio.

¿Dónde encontrar el manual completo?

El manual está disponible gratuitamente en formato PDF en el sitio notice-facile.com. También puede solicitar una traducción a su idioma.

MANUAL DE USUARIO C300 Auna

Le felicitamos por la compra de su equipo. Por favor, lea las siguientes instrucciones con atencion y sigalias paraatarposiblesdaños.LaEmpresa no se hace responsable por los daños causados por el incumplimiento de las instrucciones y el uso indebido.

DATOS TÉCNICOS

Artístico C-300.2 C-300.4
Número del articístico 10032115 10032116
RMS 2x100 W 4x100 W
Potencia musical 2x200 W 4x200 W
PMPO 800 W 1600 W
Banda de Frequencia 20 Hz-20 kHz a 1 dB
Sensibilitad de entrada Alta 1,0-2,0 V	Baja 0,1-1,0 V
Relación SIGNAL-RUIDO > 95 dB
Impedancia del altovoz	4-16 Ω
Agudos	regulables ±10dB
Graves	regulables ±10dB
Suministro electrico	14, 4 V = =
Dimensiones	130 x 165 x 42 mm	1901 x 165 x 42 mm
Accesorios	Set de tornillos y fusible de repuestos

Characteristics

Max. 400 W x salute de 2 canales
20 W de potencia RMS con un factor de distorsión de 0,5%
- Multimodo para el uso simultaneo de subwoofer y altavoces satélite
- Agudos regulables
- Bajos regulables
Nivel RCA regulable
Supresión del zumbido

Suministro eletrico

• PWM (señal modulada por ancho de pulso) ultraestable
• ProteccionTERMICA contra el sobrecalentamento
• Activación a distancia

General

• Desconexión del ruido de la tensión de interferencia.
• Retardo de connexion
• Proteccion contra cortocircuitos de los altavoces
• Unidad ATC: proteccion por fusible

CONEXión DEL CABLE DE ALIMENTACION

• Al tratarse de un aparato de alta corriente, la connexion del cable de alimentacion es muy importante.
• Conecte el cable rojo al polo (+) de su bateria utilizing el cable con el portafusibles.

Conexión del cable de encendido y apagado a distancia

• Conecte el cable naranja a un cable de alimentacion conmutado de la radio del coche. Este controla el encendido y apagado del amplificador.
• El cable de alimentación conmutado sirve como antenna de radio.

Conexión de entrada del amplificador

• Este aparato se pueda usar con todas las radios de coche que tengansonianas de alta potencia.
• Conexión a tierraSeparated de la radio del coche: connecte los altavoces de la radio del coche.
• Conexión general de la radio del coche: conecte el cable negativo de salute de los altavoces de la radio del coche a los dos cables restantes +/- derecho o izquierdo.

Conexión AUX

• Conecte el cable de entrada AUX al conector RCA como se describe:
• «Blanco» a la Salah izquierda del preamplificador de la radio del coche.
• «Rojo» a la Salah derecha del preamplificador de la radio del coche.
• Antes de conectar la calidad del preamplificador de la radio del coche u other equipo, asegúrese de que la impedancia y la sensibilitidad coinciden con esta conexión AUX.

Control de sensibilitidad de entrada

• Regule la sensibilitad de entrada a la radio del coche.

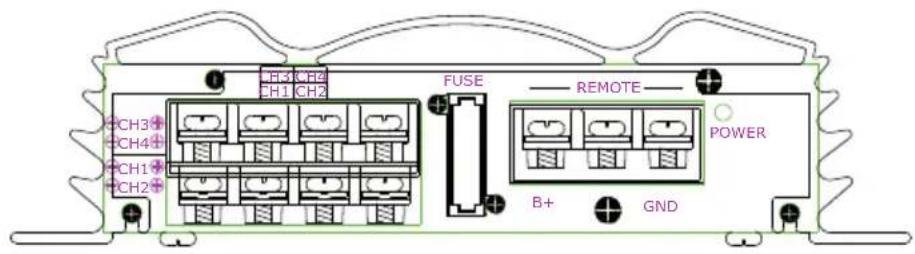

Conexión para altavoces (Stereo/Mono)

• Conecte los altavoces como se muestra en la ilustracion a continuacion.

Indicaciones

• Debido a la alta potencia, el aparato requiere una potencia Tmaxa de aprox. 5 A. Si el aparato funciona cuando el motor está apagado, pueda provocar una descarga de la bateria. Puesta en marcha del motor con el amplificador encendido.
• Debido al gran flujo de corriente, utilise un cable de alimentacion con un diametro suficientemente grande (seccion transversal minima de 3 mm).
• Este aparato es adequado para usar con altavoces con una impedancia de 2-6 ohmios. El altovozDebe tener la potencia suficiente para absorber la elevada potencia del amplificador.
• Consulte los datos de rendimiento de sus altavoces antes de conectarlos.

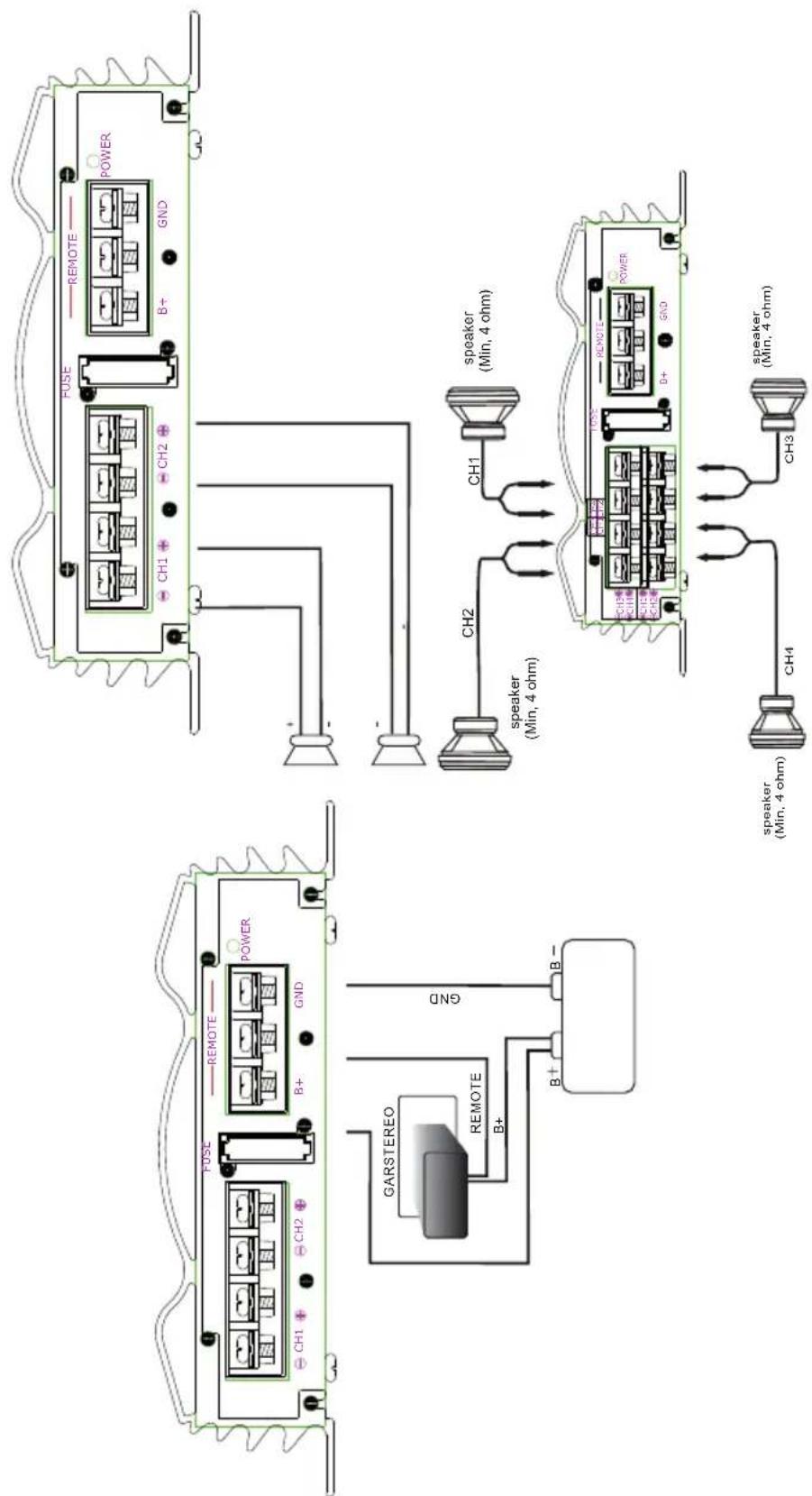

CONEXión DE 2 CANALES

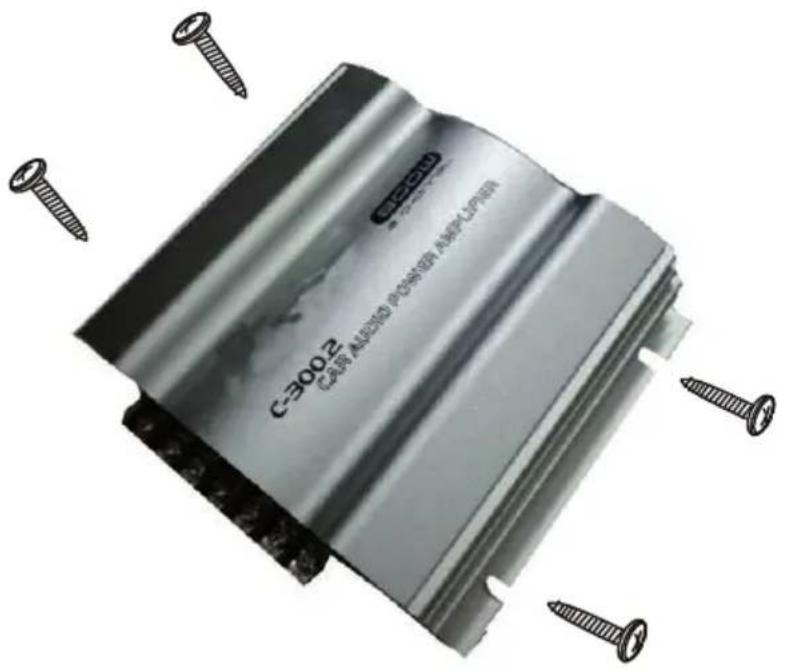

MONTAJE

Monte el amplificador como se describe en la ilustracion a continuacion.

Atencion: el aparato se calienta mucho.

Por lo tanto,cede espacio alrededor del amplificador cuando lo monte. No cubra el amplificador durante su uso.

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su País existe una disposicion legal relativa a la eliminacion de aparatos electricos y electronicos, este-symbolo estampafo en el producto o en el embalaje advierte de que no debe eliminarse como residuo domestico. En lugar dearlo, debe depositarse en un punto de recogida de reciclaje de aparatos electricos y electronicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salute. Para Obtener informacion mas detallada sobre el reciclaje de este producto,pongase en contacto con su ayuntamento o con el service de eliminacion de residuos domesticos.
