MANUALE UTENTE Bot D9 Pro DREAME

- La persona "driarne" e l'abbreviazione dell'azienda Dicarne technology Co., Ltd. e delle sue finali in China. La traslitturazione nel nome citese dell'azienda "指E", che dimostra la continua ricerca, explorazione e visione di driarca dell'azienda nella tecnologia.

Informazioni di sicurezza

IT

Restrizioni per l'utilizzo

- Questo prodotto può essere utilizzato da bambini a partire dagli 8 anni di età e da persone con handicap fisici, sensoriali e intellettivi oppure con un'esperienza o conoscenza limitate, sotto la supervisione di un genitore o tutore, al fine di garantirne un funzionamento sicuro ed evitare pericoli. I minori possono pulirlo ed effettuarne la manutenzione solo se supervisionati.

· Non consentire ai bambini di giocare con questo prodotto. Assicurarsi che bambini e animali domestici siano a distanza di sicurezza dal robot mentre è in funzione.

- Questo prodotto deve essere usato solo per pulire i pavimenti di casa. Non va usato all'esterno, su superfici diverse dai pavimenti o in ambito commerciale o industriale.

· Non utilizzare il robot in un ambiente sospeso sopra il livello del suolo senza una barriera protettiva.

Non usare l'robot a una temperatura ambiente oltre i 40 °C o al di sotto di 0°C o su pavimenti dove sono presenti liquidi o sostanze appiccicose.

· Togliere da terra eventuali cavi prima di utilizzare il robot, per evitare che vengano tirati durante la pulizia.

- Spostare dal pavimento gli oggetti fragili o piccoli per evitare che il robot li urti e li danneggi.

- Tenere lontani capelli, dita e altre parti del corpo dalla boccola di aspirazione del robot.

· Tenere lo strumento per la pulizia della spazzola lontano dalla portata dei bambini.

· Non posizionare bambini, animali domestici o nessun altro oggetto sul robot, sia quando è fermo sia quando è in movimento.

· Non usare il robot per pulire eventuali sostanze infiammabili.

· Non usare l'aspirapolvere su oggetti duri e taglienti.

- Accertarsi che il robot sia spento e che la stazione di ricarica sia scollegata prima di pulire o effettuare operazioni di manutenzione.

· Non pulire nessuna parte del prodotto con panni umidi o con liquidi.

- Utilizzare il prodotto seguendo le istruzioni fornite nel manuale utente. Gli utenti sono responsabili di eventuali perdite o danni derivanti dall'uso improprio dell'apparecchio.

Informazioni di sicurezza

Batterie e ricarica

- Non utilizzare batterie, alimentatori o base di ricarica non originali. Utilizzare soltanto con l'unità di alimentazione RCSO.

Non tentare di smontare, riparare o modificare la batteria o la base di ricarica da soli.

- Non posizionare la base di ricarica vicino a fonti di calore,

Non usare panni umidi o mani bagnate per strofinare o pulire i contatti della base di ricari-

Cal.

Non smaltire in modo improprio le batterie usate. Smaltire le batterie non più necessarie in appositi impianti di riciclaggio.

Se il cavo di alimentazione viene danneggiato o è spezzato, interromperne immediata

mente l'utilizzo e contattare il servizio di assistenza post-vendita.

Accertarsi che il robot sia spento durante il trasporto e conservarlo nella sua confezione originale, se possibile.

Se il robot non viene utilizzato per diverso tempo, ricaricarlo completamente, quindi spe-gnerlo e conservarlo in un posto fresco e asciutto. Ricaricare il robot almeno una volta ogni 3 mesi per evitare uno scaricamento eccessivo della batteria.

- Questo prodotto contiene batterie che possono essere sostituite soltanto da tecnici qualificati o dal servizio di assistenza post-vendita.

Con la presente, Dreame Trading (Tianjin) Co., Ltd. dichiara che l'apparecchiatura radio di tipo RLS5-BLO è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.dreame-technology.com

Il manuale elettronico dettaglato è disponibile al: indiruzzo https://www.dreame-technology.com/pages/user-manuals-and-laqs

12.55

Presentazione del prodotto

Lista degli accessori

Base di ricarica

Spazzola lateraleStrumento di pulizia (

Serbatoio d'acqua

Panno di Savaggio

Lappetino anti-umidità

Nota: Le immagini di questo manuale sono solo di riferimento, attenersi un dispositivo reale per esolutare il sua aspetto.

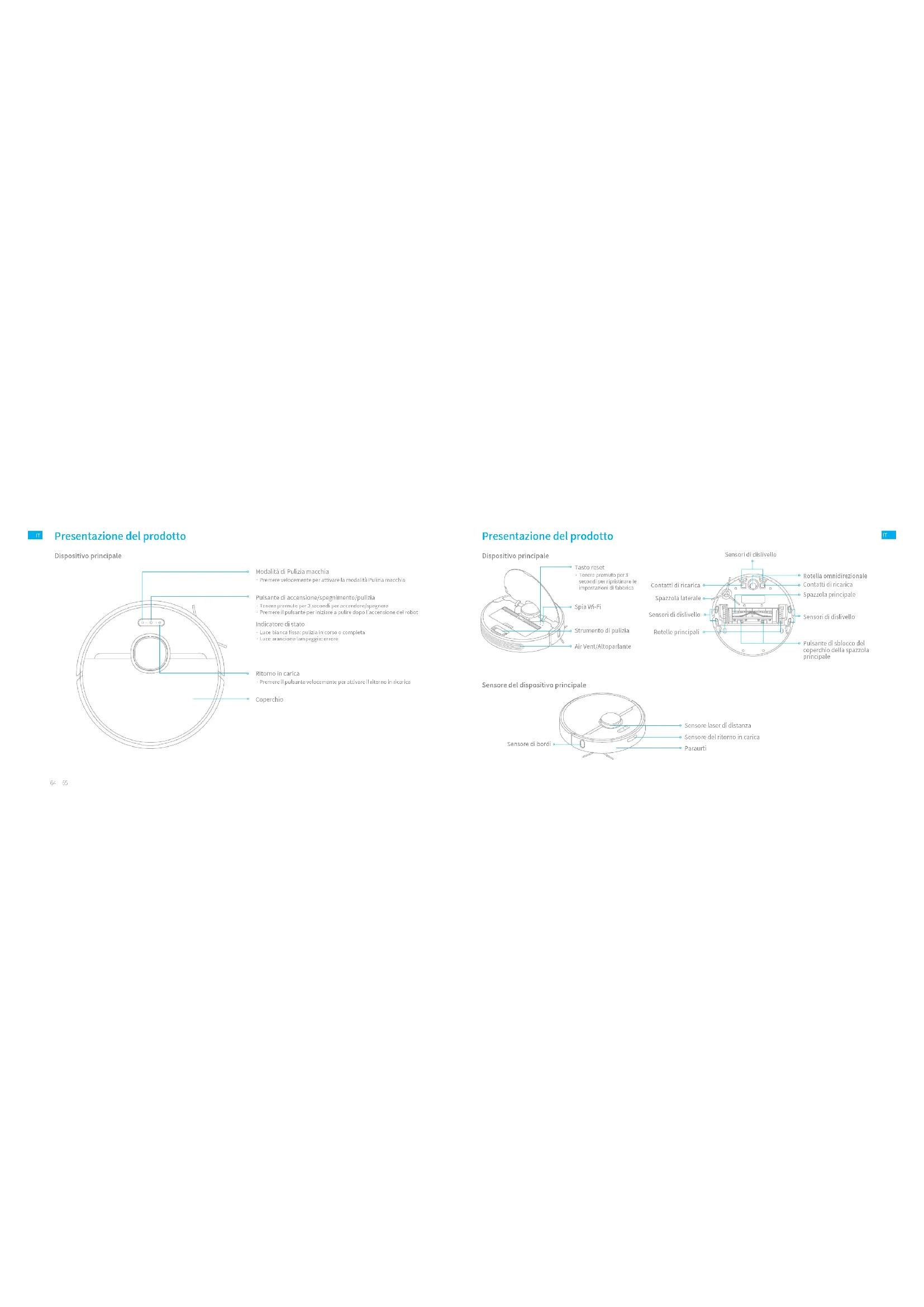

Presentazione del prodotto

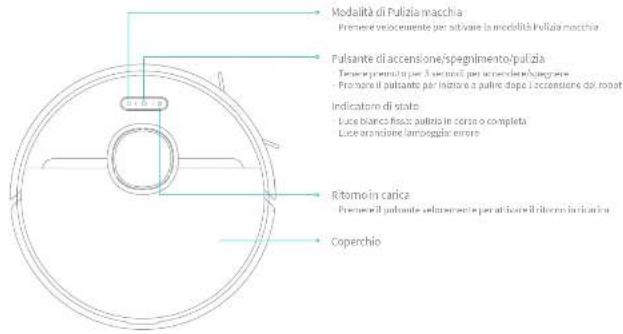

Dispositivo principale

Modalità di Pulizia macchia Prinere velocamente per activare la modalità Pulizia macchia Pulsante di accensione/spegnimento/pulizia Tempero e premiato per 3 accretivi per accensione/spegnito Froniore il pultiante per inciso a pulire dopo i accensione del roost Indicatomo di state Luce bianco fisico pulizia in corso o completa Luce ancrione lampeggia errore Ritorno in carica Fremore il pulante da uncrione per allicato il ribero in ricarica Coperchio

(2)

Presentazione del prodotto
Dispositivo principale

Tasso reset • Tenere pramuto per 3 second per floridimare le imposcaneri di facarica Spia Wi-Fi Strumento di pulizia Air Vent/Aktapantante

Senson di cielwello

Contatti di ricarica Spazzola laterale Sensori di dislivello Rotelle principali Rotella omnidirezionale Contatti di ricarica Spazzola principale Sensori di dislivello Pulsante di sblocco del caporchio della spazzola principale

Sensore del dispositivo principale

Sensore di bardi Sensore laser di distanza Sensore del ritorno in carica Parauti

Presentazione del prodotto

Raccogli-polvere

Modulo di lavaggio

Ingresso acqua Seribatoio d'acqua Pulsante di sblocco del seribatoio d'acqua Fanno di lavaggio Arèa di attacco

Base di ricarica Tappetino anti-umidità

Ordinare l'ambiente domestico

Per migliorare l'efficienza lavorativa del tuo robot, metti via eventuali cavi sciolti (incluso il cavo di alimentazione della base di ricarica), stracci, pantofole, giocattoli, ecc.

Aprire la porta della zona da pulire e mettere i mobili in posizione ordinata per lasciare uno spazio sufficiente.

Prima della pulizia, utilizzare una barriere fisica sul bordo delle scale e del divano per garantire un funzionamento sicuro e regolare del robot.

Per evitare che il robot non riconosca l'area da puline, non sostare davanti al robot, alla soglia o al corridorio stretto,

Preparazione prima dell'uso

1. Rimuovere la materia protettiva


2. Installazione delle spazzole laterali


1. Fissare il tappetino anti-umidità
   Selezionare un posta pulito per posizionare la base di ricarica. Strappare il nastro adesivo nella parte inferiore del tappetino antiumidita e incollare il tappetino a terra come mostrato in figura.

Kota:
- Si consiglia di fissare il tappetino anti-unidità al pavimento in legno. - Se è necessario rimuovere il tappetino anti-unidità, rimuoverio lentamente per centare residui di accesivo.
Nota: installare la spazzola laterale fina a quando non deutiera fissata facende clic.

Preparazione prima dell'uso

1. Collegarsi a una presa di corrente 5. Avviare la ricarica. Posizionare la base di ricarica sul pavimento a ridoso del muro o collegaria all'alimentazione.

   Note:
   Assicurarsi che non siumi presenti appelli in prossinata della base di ricarita, nel lateralmente la mano di 0,5 metri ne frontalmente la mano di 1,5 metri. Assicurarsi che il robot e la base di ricarica si trovino in una zona coperta da segnale Wi li per garantire la connessione ottimale del robot al selezione cellulare.
   Non posizionare la base di ricarica sotto la luco direta, dal solo o covo altri eggetti potrebbero ostarcalone il suo segrale, perché questo potrebbe impedire al robot di ricarana alla base di ricarica.

Posirizionare il robot sulla base di ricarica. Si acconderà o si ricarichora automaticamente.

Quantificazione del line di batteria - Barca il vello poli batteria e expertive al line. - Instrumento il line della batteria al 12.0

Nota: Si consiglia di fara una clarica compieto prima del primo utilizzo.

Connessione con l'app Mi Home

Questo prodotto è stato inserita nell'app Mi Home e potra essere comandato dall'app Mi Home e collegata con altri prodotti.

Cercare Mi Home nell'app store o scansionare l' codice QR qui sotto per scaricare a installare l'app Mi Home.

1. Aggiungi dispositivo

Aprire l'app Mi Home e premere "Enell'angolo in alto a destra per aggiungere un dispositivo. Poi premere "Enello stesso punto, e scansionare il codice QR, aggiungere "Dreamie Bot D9 Pro" e seguire i comandi per concludere la connessione.

Note:

La connessione Vi Fi supporte solo 3 segnole su banda 2,4 GHz. Poiché la versione dell'app potrebbe essere stata aggiornata, seguire le istruzioni della versione dell'app corrente.

(1)

1. Ripristino della connessione Wi-Fi

Sollevare la copertura superiore per verificare la spia Wi-Fi, premere i pulsanti 63/10/1 messaggio sonbro "Attesa configurazione della rete". L'indicatore Wi-Fi iniziera a lampeggiare lentamente al riconoscimento delle informazioni di rete.

Spia Wi-Fi

Lampeggin lentamerie attende la

Note: In caso di connessione non nuscita, ripristare le informazioni. Wi-Fi a aggiungere nuovamente il dispositivo.

Istruzioni utente

1. Accensione/Spegnimento 3. Modalità di pulizia

Premere il pulsante power tiro all'accensione della spie e il robot sarà in modalità di standby. A robot fermo, premere il pulsante per 3 secondi per spognerlo.

1. Avvio pulizia

Premere brevemente il pulsante per accendere il robot. All'attivazione, il robot traccerà accuratamente un porcarso, gulirà metodicamente lungo i bordi e le pareti, e poi tinirà pulendo ogni stanza secondo uno schema a forma di S per garantire un lavoro completo.

Nota:

- Prime di un attività di pulizia, accertarsi che l'asprapivere/avapovimenti: sia completamente carico e suzioni della base di ricarica. Non spessare la base di ricarica mentre l'asprapivere/avapovimenti: in fase di pulizia. - Sull'evolo della batteria è basse, il organi merardi automaticamente alla base di rimanca. Riprezondà la pulizia interrotta covo esso stricato appropricamente. Il programma di ripresa della pulizie deve essere ottivo prima nel app!

Nell'app.Mi Home sono disponibili quattro modalità di piùria: Silenziosa, Standard, Forte e Turbo. La modalità predefinita è quella standard.

1. Pausa/Risparmio energetico

Pausa: premere qualsiasi pulsante per mettere in pausa il robot durante la pulizia.

Risparmio energetico: Il robot entrerà automaticamente in modalità risparmio energetico dopo 10 minuti di inattività e gli indicatori di alimentazione e nicarica si spagneranno. Per rattivare il robot, premere un pulsante qualsiasi.

Note:

- Il robot si spegnerà automaticamente se lasciata in modalità risosa per più di 12 ore quando non è in realica.

- Quando il dispositivo principale è in povo, l'attività di pulizia te riminera se terri a posizioni sulla base di ricarica.

S. Modalità ND (Non disturbare)

La modalità ND evita che il robot avvi automaticamente le attività di pulizia; l'indicatore di alimentazione resta spento. È possibile attivare la modalità ND oppure modificame l'orario di attivazione nell'app. (l'impostazione predefinita è dalle 20:00 alle 08:00)

Note:

Le pulizie programmate verranno temunque eseguite anche in modalità ND. Il robot riprenderà le normali attività di pulizie al termine del periodo ND prestabilito.

Istruzioni utente

1. Modalità di Pulizia macchia 7. Pulizia programmata

Quando il robot è in modalità di standby o in pausa, tonere premuto il pulsante för 3 secondi per avviare il Pulizia Macchia. In questa modalità, verrà pulita un area quadrata di 1,5 x 1,5 metri tutto intorno al robot. Quando la pulizia a macchia è stata conclusa, il robot tornerà automaticamente alla sua posizione originaria e si spregnerà.

1,5 mett 1,5 mett

Nota: Quandu i rotati e in unna, l'attivazione della rundalità Pulsice Rurata reuniera l'attivisti di pulizia corrente.

È possibile programmare l'ora per la pulizia nell'app Mi Horne. Il robot inizierà a pulire automaticamente all'orario selezionato e, una volta conclusa la pulizia, tornerà sulla base di ricarica per ricaritarsi.

1. Più funzioni nell'app

I'app può essere usata per impostare funzioni avanzato come la pulizia di zone selezionate, pulizia di zone divise, la programmazione di zone e zone proibite/muri virtuali, ecc.

Nota: Segui le istruzioni sull'interfocca dell'app per l'utilizzo di queste funzioni. - La versione dell'app potrebbe essere stata aggiornata e si prego di seguire lo istruzioni che hanno dettoimento alle versione corrente.

Istruzioni utente

1. Usare la funzione di lavaggio

Si consiglia di procedere all' accrizione del pavimento almeno tro volte prima della prima sessione di lavaggio per avere una migliore gulizia.

1) Inumidire il panno di lavaggio e strizzare l'acqua in accesso. Far sconere il panno fino in fondo nel vano del serbatoio d'acqua finché non è saldamento in posizione.

2) Aprire il coperchio del serbatoio d'acqua e riempire d'acqua.

Nota: Non utilizzare detergent e disinfectanti.

3i installare il serbatoio nel dispositivo, e farlo scorrere fino in fondo finché non scasta in posizione con un "clic". Promere il pulsante o oppure utilizzare l'app Mi Home per avviare la pulizia.

Note:

Si consiglia usare la funzione di lavaggio sul tappeti.

Usare l'app per regolare il flüsso d'acqua a seconda dalla necessità.

4) Per rimuovere il serbatolo, premere i pulsanti di sblocco laterali verso l'interno e tirarla all'indistro.

Nota: Quando il robot è in fase di ricarica o non è in ata, rimuovere il modo di lavaggio, svuctare i acqua rimasta nel serbotoio e pulire il panno di lavaggio al fine di svitare la formazione di rufizi adorni persidenti.

Manutenzione quotidiana

Pulizia del raccogli-polvere e del filtro

1. Aguirè il coperchia del dispositivo principale ed estrarre il raccoggi polvere tirandolo verso l'alto premendo il pulsante di sblocce.

1. Aprire il coperchio del raccogli-polvere come indicato dalla heccia e svuotario.

1. Rimuovere il filtro e tamponare leggermente i lati del filtro per rimuovere la polvere in accento.

Note: Non può re il filio con una spazzola e con lo dita.

1. Lavora leggermente sotto acqua corrente: il raccogli poltere e il filtro e lasciarti asciugare prima di reinstallanti.

Note:

- Utilizzare soltanto acqua pulita per polino il filtro. Non usare detergent. - Il filha deve essere completamente accinto prima dell'ass

Manutenzione quotidiana

Pulizia del modulo di lavaggio

1. Promere i pulsanti di sblocco laterali del sarbatoio, tirare all'indietro il modulo di lavaggio e rimuovere il panno di lavaggio.

1. Sviutare l'acqua residua nel serbatoio d'acqua e lasciarlo asciugare naturalmente.

Nota: Non esperre il scratole alla luce direttà del solo.

1. Pulire e far asciugare il panno di lavaggio.

Note:

- Kirrocove il panno dal modulo prima di potrila, per evitare che l'acqua sporca i fornii nell'acqua di acqua e cauti intamenti. - Per una acicienza ottrusive, si raccoranda di sostitutre il panno egni 3 o 6 times.

1. Se il flusso d'acqua non è regolare o è rallentato si prega di pulire la bocchetta d'aria sul coperchio del serbatoio.

Manutenzione quotidiana

Pulizia della spazzola principale Pulizia delle spazzole laterali Premare i pulsanti di sblocco laterali della prorozione della spazzola principale ed estrame la spazzola.

Rinuovere i copercchi della spazzola come indicata nell'illustrazioni. Usare lo strumento di pulenza fornite in dotazione per rinnuovere i capelli agrovigliati alla spazzola.

Nota: Se i capelli sono strettamente aggroviglioli alla spozzola non tranti con forza per militare di danneggiate.

Rimuovere la spazzola laterali e usare la strumenta di pulizia fornico in dotazione per rimuovere i grovigli di capelli.

Pulizia della rotella principale e della rotella omnidirezionale

Note: Utilizzare una partecipile a simile per imprazione le parti della rute la

Manutenzione quotidiana

Note: Si prego di uncorso paunio eletta per la pull'iz, in percento 2 disposizioni principale e l'intervi della hoze di tinastra comegnano scerrenti serobelli. Non non separati segrati per ovate l'insorgare di darri causati dall'acqua.

Pulizia del Sensore laser di distanza/sensore del ritorno in carica/sensore di bordo

Pulizia del contatto della carica

Pulizia del sensore di distivello

Riavvio del robot

Se il robot smette di rispondere o non può essere spento, tenere premuto il pulsante per 10 secondi per forzarne lo spegnimento. Quindi tenere premuto il pulsante per 3 secondi per riscandere il robot.

Batteria

Il robot contiene una batteria agli ioni di litio ad alte prestazioni. Assicurarsi che l'apparecchio resti carico durante l'utilizzo quotidiano per mantenere le prestazioni ottimali della batteria. Se il robot non viene utilizzato per lungo tempo, spegnerle e conservarlo. Il er evitare da ogni da scaricamente essessivo, ricaricare il robot almeno una volta ogni tre messi.

Problemi comuni

Problema Soluzione
Il robot non scatterale	Il livello della batteria è basso. Ricarricore il robot sullo basio di ricarica, è polirionovare.La temperatura ambientale e troppo barone (mono di 80°C) in troppo area (pulle 80°C). La temperatura di fondamentari yardà (€ a 60°C)
Il robot non scicarica	La base di ricarica non risceva all'immazione. Verificare che enturando le estenziad del covo di alimentazione slono all'atteggi come stillamente.Prozione dei terminali. Pullire terminali di ricarico della base di ricarica o del robot.
Il robot non iterna alla base di ricarica	Clorso troggiostanni villano alla base di ricarica. Postionare la base di ricarica in una zona più bilibera.Pullire il recovatore della base di ricarica.
Il robot non dastrima bene Spagnere e liscensione il robot.
Il robot le una strane turvole	Potrebbe essere integrato un oggetto estranco in una delle spozzole e una delle roelle principoli. Sagnere il robot e indicatore eventuali stabili.
Il robot non pulisce più con la stessa difficilezza il priorità in lazola poliere dietro di sé	Il accogli polvere è pieno. Scuatorle.Il fini e il immuno. Pullire.I un oggetto estranco a è incastrato nella spazzola principala. Eliminatorie.
Il robot non risceva a collegenti al Wi-Fi	L'un connessione Wi-Fi potrebbe non essere stabile. Resettore il Wi-Fi e scarizione: Uchima versione dell'app Wi-Fi Home/Kiaomi Home, poi provare a ricommettivi.L'accesso alla plessione non è stato autorizzato. Assessori che l'accesso alla plessione sia stato autorizzato sull'app Wi-Fi/CMF.Laggunge Wi-Fi e truppo debole. Assessori si il contot via una zona occupata del veglia Wi-Fi.L'accosezza 5 Kg del Wi-Fi non asportante. Assessori che il robot sta connesse alla banda Wi-Fi 3.4 GHz.L'ornere ulente e la password del Wi-Fi non sono corretti. Assessori di aver inserite le informazioni corrette.
Il robot non effettiva perulia programmica	Il robot ha la batteria scarica. Sisprega di ricaricarlo in tempo per avvatore la pulizia programmata.

Problemi comuni

Problema Soluzione
Il robot continua a consumare energia e la parte di ricarina alla base di ricarica	Se il robot viene lascarta sulla base di ricarico, il consumere di energia èra minima e dirà contributa a salvoguardare la barbria per garantire produzione informati.
Dai modulo di lavaggio non esce acquato o esce poco	verificazione che nel seborso da acquato sia acquo. Puire il passo se diventa strogga sparea. Accorneri: il rispero di struggate sul installato correttamente facade lifermente ai manuale d'uso. Si accorneri ante puire subterrate nel data di atta sul risperi hele verbindo d'uso.
Il robot non riprende automaticamente la priorità dopo essere disarticata	Accorneri che il robot non sta imossto sulla modalità NE (ten disturbo) che ne impostare la presta nella prioria. Il robot non riprende a puire quando viene neccatto manusamente e poste sulla base di ricarico.
Il robot non tramma sulla base di ricarina dopo essere stato spostata	La spostamento dei robot possesso alteramente la capacità di rionosumento delle spazioc cistematico, si il robot è triage fontano dalla base di ricarico, potrebbe non funzie a tomare automaticamente alla base di ricarico da s'uso, nel quali esso sarà necessario posizionale manuvelmente su di essa.

Specifiche tecniche

Dispositivo principale Base di ricarica

Modello RLS5-BL0
Batteria	5200 mAh (capacità nominale della batteria)
Connessione Wi-Fi Wi-Fi IEEE 802,11b/g/n 2,4 GHz
Tempo di ricarica Circa 6 ore
Tensione nominale 14,4 V	=
Potenza nominale 40 W
Frequenza d’esercizio 2400-2483,5 MHz
Potenza in uscita massima	< 20 dBm

Modello RCS0
Ingresso nominale 100-240 V~50/60 Hz 0,5 A
Uscita nominale 19,8 V	1 A ==

In condizioni d'uso normali, questa apparecchiatura deve essere tenuta a una distanza minima di 20 cm tra l'antenna e il corpo dell'utente.

Informazioni RAEE

Tutti i prodotti contrassegnati da questo simbolo sono rifiuti di apparecchiature elettriche ed elettroniche (RAEE in base alla direttiva 2012/19/UE) che non devono essere smaltiti assieme a rifiuti domestici non differenziati. Al contrario, è necessario proteggere l'ambiente e la salute umana consegnando i rifiuti a un punto di raccolta autorizzato al riciclaggio di rifiuti di apparecchiature elettriche ed elettroniche, predisposto dalla pubblica amministrazione o dalle autorità locali. Lo smaltimento e il riciclaggio corretti aiutano a prevenire conseguenze potenzialmente negative all'ambiente e alla salute umana. Contattare l'installatore o le autorità locali per ulteriori informazioni sulla sede e per i termini e le condizioni di tali punti di raccolta.
