SI 4 EasyFix Iron - Ferro da stiro Kärcher - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pulitore a vapore con ferro da stiro
Marca	Kärcher
Modello	SI 4 EasyFix Iron
Tensione di alimentazione	220-240 V ~ 50-60 Hz
Potenza totale	2000 W
Potenza del ferro da stiro	700 W
Pressione di esercizio massima	0,35 MPa
Capacità del serbatoio dell'acqua	0,8 L
Capacità della caldaia	0,5 L
Portata vapore continua	50 g/min
Portata vapore max (picco)	110 g/min
Tempo di riscaldamento	4 min
Dimensioni (L x P x A)	350 x 280 x 270 mm
Peso (senza accessori)	4 kg
Classe di protezione	I
Grado di protezione	IPX4
Serbatoio acqua rimovibile	Sì
Spegnimento automatico del ferro	Sì (5 minuti di inattività)
Sicurezza bambini	Sì (selettore portata vapore)
Accessori inclusi	Ugello a getto, spazzole rotonde (piccola e grande), ugello Power, aspirabocche, ugello per pavimenti, pattino per moquette, ferro da stiro a vapore, 2 tubi di prolunga, panni in microfibra, anticalcare
Decalcificazione consigliata	Ogni 50-100 riempimenti a seconda della durezza dell'acqua
Utilizzo	Pulizia a vapore e stiratura

Domande frequenti - SI 4 EasyFix Iron Kärcher

Come riempire il serbatoio dell'acqua?

Il serbatoio dell'acqua può essere rimosso tirandolo verso l'alto verticalmente, oppure riempito direttamente sull'apparecchio tramite l'apertura di riempimento. Utilizzare acqua potabile o una miscela con al massimo il 50% di acqua distillata fino al segno MAX.

Che tipo di acqua utilizzare?

Utilizzare acqua potabile o una miscela di acqua potabile e acqua distillata (massimo 50%). Non utilizzare acqua distillata pura, acqua di condensa, acqua piovana, detersivi o additivi.

Come avviare l'apparecchio?

Posizionare l'apparecchio su una superficie solida, inserire la spina di rete, premere l'interruttore di accensione. La spia verde lampeggia poi diventa fissa. Azionare la leva del vapore per ottenere vapore.

Cosa fare se la spia rossa lampeggia?

La spia rossa lampeggia con un segnale acustico quando il serbatoio dell'acqua è vuoto. Riempirlo fino al segno MAX. Se la spia è accesa fissa, la caldaia è vuota: spegnere l'apparecchio, riempire il serbatoio, quindi riaccendere.

Come decalcificare la caldaia?

Spegnere e lasciare raffreddare l'apparecchio. Aprire il tappo di manutenzione con un tubo di prolunga, svuotare la caldaia. Preparare una soluzione di anticalcare Kärcher (1 dose per 0,5 L di acqua), versarla nella caldaia, lasciare agire per 8 ore, poi svuotare e risciacquare più volte con acqua fredda.

Come utilizzare il ferro da stiro a vapore?

Collegare il connettore vapore del ferro nella presa dell'apparecchio. Accendere il pulitore a vapore. Attendere che la spia arancione del ferro si spenga. Premere l'interruttore vapore per stirare a vapore. Per la stiratura a secco, non azionare l'interruttore vapore.

Come pulire i pavimenti con l'ugello per pavimenti?

Fissare il panno in microfibra sull'ugello posizionando il panno a terra con le fasce aggrappanti verso l'alto, poi premere l'ugello sopra. Collegare i tubi di prolunga all'impugnatura vapore. Passare lentamente sulle superfici sporche per un risultato migliore.

Come riporre l'apparecchio?

Posizionare i tubi nei supporti, agganciare gli accessori. Avvolgere il flessibile vapore attorno ai tubi, fissare l'impugnatura nell'ugello per pavimenti. Avvolgere il cavo di alimentazione. Conservare in un luogo asciutto e al riparo dal gelo.

Perché il vapore esce in modo irregolare?

Può essere dovuto a una caldaia incrostata. Decalcificarla. Dopo le pause, può formarsi condensa: dirigere il getto di vapore su un panno fino a quando non diventa regolare.

Come mantenere gli accessori in microfibra?

Lavare i panni e le coperture in lavatrice a max 60 °C. Non utilizzare ammorbidente per mantenere la loro capacità di assorbimento. Non mettere in asciugatrice.

MANUALE UTENTE SI 4 EasyFix Iron Kärcher

Danni materiali dovuti a condensa/umidità

Avvertenze generali 24 Impiego conforme alla destinazione 24 Tutela dell'ambiente 25 Accessori e ricambi 25 Volume di fornitura 25 Garanzia 25 Dispositivi di sicurezza 25 Descrizione dell'apparecchio 25 Montaggio 26 Messa in funzione 26 Istruzioni d'uso importanti 27 Uso degli accessori 28 Cura e manutenzione 30 Aiuto in caso di guasti 30 Dati tecnici 31

Avvertenze generali

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni per l'uso originali e le allegate avvertenze di

sicurezza. Agire secondo quanto indicato nelle istruzioni. Conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

Impiego conforme alla destinazione

Questo apparecchio è destinato esclusivamente all'uso domestico. L'apparecchio è per la pulizia a vapore e può essere utilizzato con accessori adeguati, come descritto nel presente manuale. Non sono necessari detergenti. Osservare le avvertenze di sicurezza.

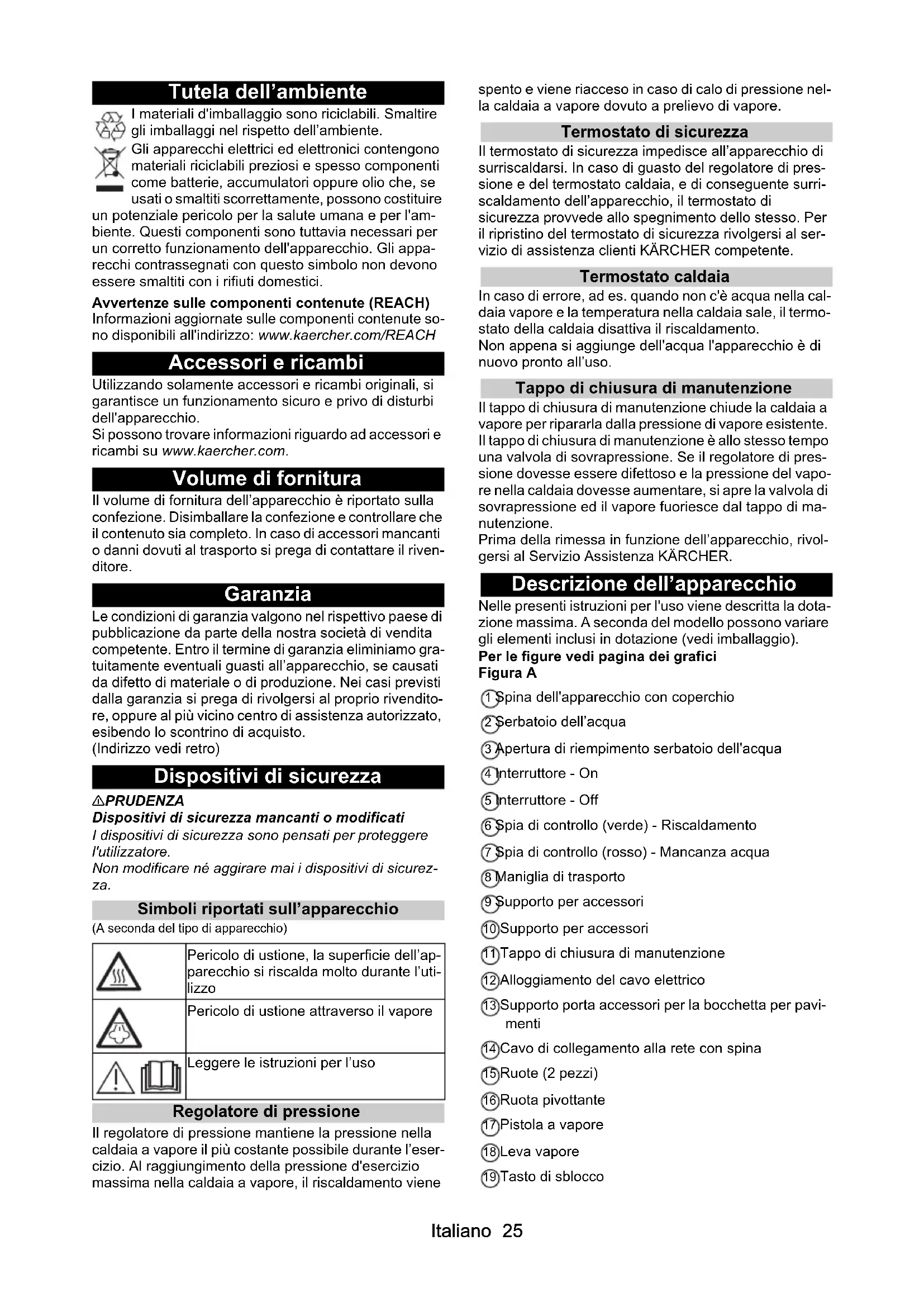

Tutela dell'ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatori oppure olio che, se usati o smaltiti scorrettamente, possono costituire

un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenenti (REACH)

Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.com/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Volume di fornitura

Il volume di fornitura dell'apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Garanzia

Le condizioni di garanzia valgono nel rispetto del paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Dispositivi di sicurezza

△PRUDENZA

Dispositivi di sicurezza mancanti o modificati

I dispositivi di sicurezza sono pensati per proteggere l'utilizzatore.

Non modificare né aggirare mai i dispositivi di sicurezza.

Simboli riportati sull'apparecchio

(A seconda del tipo di apparecchio)

	Pericolo di uszione, la superficie dell'ap- parecchio si riscalda molto durante l'uti- lizzo
	Pericolo di uszioneattraverso il vapore
	Leggere le istruzioni per l'uso

Regolatore di pressione

Il regolatore di pressione mantiene la pressione nella caldaia a vapore il più costante possibile durante l'esercizio. Al raggiungimento della pressione d'esercizio massima nella caldaia a vapore, il riscaldamento viene

spento e viene riacceso in caso di calo di pressione nella caldaia a vapore dovuto a prelievo di vapore.

Termostato di sicurezza

Il termostato di sicurezza impedisce all'apparecchio di surriscaldarsi. In caso di guasto del regolatore di pressione e del termostato caldaia, e di conseguente surriscaldamento dell'apparecchio, il termostato di sicurezza provvede allo spegnimento dello stesso. Per il ripristino del termostato di sicurezza rivolgersi al servizio di assistenza clienti KÄRCHER competente.

Termostato caldaia

In caso di errore, ad es. quando non c'è acqua nella caldaia vapore e la temperatura nella caldaia sale, il termostato della caldaia disattiva il riscaldamento.

Non appena si aggiunge dell'acqua l'apparecchio è di nuovo pronto all'uso.

Tappo di chiusura di manutenzione

Il tappo di chiusura di manutenzione chiude la caldaia a vapore per ripararla dalla pressione di vapore esistente. Il tappo di chiusura di manutenzione è allo stesso tempo una valvola di sovrapressione. Se il regolatore di pressione dovesse essere difettoso e la pressione del vapore nella caldaia dovesse aumentare, si attiva la valvola di sovrapressione ed il vapore fuoriesce dal tappo di manutenzione.

Prima della rimessa in funzione dell'apparecchio, rivolgersi al Servizio Assistenza KÄRCHER.

Descrizione dell'apparecchio

Nelle presenti istruzioni per l'uso viene descritta la dotazione massima. A seconda del modello possono variare gli elementi inclusi in dotazione (vedi imballaggio).

Per le figure vedi pagina dei grafici Figura A

Spina dell'apparecchio con coperchio 2 Serbatoio dell'acqua 3 Apertura di riempimento serbatoio dell'acqua 4 Interruttore - On 5 Interruttore - Off 6 Spia di controllo (verde) - Riscaldamento 7 Spia di controllo (rosso) - Mancanza acqua 8 Maniglia di trasporto 9 Supporto per accessori 10 Supporto per accessori 11 Tappo di chiusura di manutenzione 12 Alloggiamento del cavo elettrico 13 Supporto porta accessori per la bocchetta per pavimenti 14 Cavo di collegamento alla rete con spina 15 Ruote (2 pezzi) 16 Ruota pivottante 17 Pistola a vapore 18 Leva vapore 19 Tasto di sblocco

20 Selettore per quantità di vapore (con sicura per bambini) 21 Tubo flessibile vapore 22 Spina del tubo flessibile vapore 23 Ugello a getto puntiforme 24 Spazzola rotonda (piccola) 25 Ugello Power 26 Spazzola rotonda (grande) 27 Ugello manuale 28 Rivestimento in microfibra ugello manuale 29 Tubi di prolunga (2 pezzi) 30 Tasto di sblocco 31 Bocchetta per pavimenti 32 Attacco a strappo 33 Panno in microfibra per pavimenti (1 pezzo) 34 Panno in microfibra per pavimenti (2 pezzi) 35 Piastra 36 Decalcificante 37 Ferro da stiro a vapore 38 Spia di controllo (arancione) - Riscaldamento 39 Tasto vapore (inferiore) 40 Spina del tubo flessibile vapore

** opzionale

Montaggio

Montaggio accessori

1. Inserire la ruota pivotante e le ruote e agganciare. Figura B
2. Aprire lo sportello di chiusura della spina dell'apparecchio. Figura E
3. Inserire il connettore del vapore nella spina dell'apparecchio, sino a quando non si sente lo scatto dell'aggancio.

Figura E

1. Spingere l'estremità aperta dell'accessorio sulla pistola a vapore, fino a che il tasto di sblocco dell'ugello vapore o della pistola a vapore non scatta. Figura J
2. Spingere l'estremità aperta dell'accessorio sull'ugello a getto puntiforme. Figura K
3. Collegare i tubi di prolunga alla pistola a vapore. a Spingere il 1° tubo di prolunga sulla pistola a vapore, fino allo scatto del tasto di sblocco dell'ugello vapore o della pistola a vapore. Il tubo di collegamento è collegato. b Spingere il 2° tubo prolunga sul 1° tubo prolunga. I tubi di collegamento sono collegati. Figura L
4. Spingere l'accessorio e/o la bacchetta per pavimenti sull'estremità libera del tubo di prolunga. Figura M L'accessorio è collegato.

Smontaggio accessori

1. Posizionare indietro il selettore della quantità di vapore. La leva vapore è bloccata.
2. Premere verso il basso lo sportello di chiusura della spina dell'apparecchio e togliere il connettore del vapore.
3. Premere il tasto di sblocco e smontare le parti.

Figura R

Messa in funzione

Introdurre acqua

Il serbatoio dell'acqua può essere estratto in qualunque momento per riempirlo oppure può essere riempito montato all'apparecchio.

ATTENZIONE

Danni all'apparecchio

L'uso di acqua non adatta può comportare l'intasamento degli ugelli o il danneggiamento dell'indicatore del livello dell'acqua.

Non utilizzare acqua distillata pura. Utilizzare al massimo il 50% di acqua distillata miscelata con acqua di rubinetto.

Non usare acqua di condensa ricavata dall'asciugabiancheria.

Non usare l'acqua piovana raccolta.

Non aggiungere detergenti o altri additivi (ad es. profumi).

Rimozione del serbatoio dell'acqua per riempirlo

1. Sollevare in verticale il serbatoio dell'acqua. Figura C
2. Riempire il serbatoio dell'acqua con acqua di rubinetto o una miscela di acqua di rubinetto e non oltre il 50% di acqua distillata fino al segno "MAX", tenendolo in posizione verticale.
3. Rimettere il serbatoio e spingerlo verso il basso fino allo scatto.

Riempimento del serbatoio dell'acqua direttamente nell'apparecchio

1. Riempire il serbatoio dell'acqua con acqua di rubinetto o una miscela di acqua di rubinetto e non oltre il 50% di acqua distillata da un recipiente fino al segno "MAX". Figura D

Accensione dell'apparecchio

Nota

In mancanza d'acqua o se l'acqua nella caldaia vapore è insufficiente, si attiva la pompa dell'acqua che porta l'acqua dal serbatoio d'acqua alla caldaia vapore. L'operazione di riempimento può durare alcuni minuti.

Nota

Ogni 60 secondi l'apparecchio chiude brevemente la valvola. Si sente un piccolo clic. La chiusura impedisce che la valvola possa bloccarsi. L'estrazione del vapore non viene pregiudicata.

1. Mettere l'apparecchio su un fondo stabile.
2. Inserire la spina nella presa. Figura F
3. Premere l'interruttore On. La spia di controllo verde del riscaldamento lampeggia. Figura G
4. Attendere fino a quando la spia di controllo verde del riscaldamento è accesa fissa. Figura H
5. Premere la leva vapore.

Figura I

Fluoresce vapore.

Regolazione del vapore

Con il selettore della quantità di vapore si regola la quantità di vapore che fuoriesce. Il selettore ha 3 posizioni:

	Massima quantità di vapore
	Ridotta quantità di vapore
	Assenza di vapore - Sicurezza bambini Nota In questa posizione la leva del vapore non può essere azionata.

1. Posizionare il selettore della quantità di vapore sulla quantità necessaria.
2. Premere la leva vapore.
3. Prima di iniziare la pulizia, puntare la pistola vapore su un panno, fino a ottenere un vapore uniforme.

Aggiungere acqua

In caso di carenza di acqua la spia di controllo - carenza acqua lampeggia in rosso e viene emesso un segnale acustico.

Nota

La pompa dell'acqua riempie la caldaia vapore a intervalli. A termine del riempimento la spia di controllo rossa - carenza acqua si spegne.

Nota

In mancanza d'acqua o se l'acqua nella caldaia vapore è insufficiente, si attiva la pompa dell'acqua che porta l'acqua dal serbatoio d'acqua alla caldaia vapore. L'operazione di riempimento può durare alcuni minuti.

ATTENZIONE

Danni all'apparecchio

L'uso di acqua non adatta può comportare l'intasamento degli ugelli o il danneggiamento dell'indicatore del livello dell'acqua.

Non utilizzare acqua distillata pura. Utilizzare al massimo il 50% di acqua distillata miscelata con acqua di rubinetto.

Non usare acqua di condensa ricavata dall'asciugabiancheria.

Non usare l'acqua piovana raccolta.

Non aggiungere detergenti o altri additivi (ad es. profumi).

1. Riempire il serbatoio dell'acqua con acqua di rubinetto o una miscela di acqua di rubinetto e non oltre il 50% di acqua distillata fino al segno "MAX".

L'apparecchio è pronto per l'utilizzo.

Spegnimento dell'apparecchio

1. Premere l'interruttore Off.

Figura P

L'apparecchio è spento.

1. Premere la leva vapore sino a completa emissione del vapore.

Figura Q

La caldaia a vapore non è in pressione.

1. Posizionare indietro la sicurezza bambini (selettore della quantità di vapore).

La leva vapore è bloccata.

1. Staccare la spina dalla presa.
2. Svuotare il serbatoio dell'acqua.

Sciacquare la caldaia vapore

Sciacquare la caldaia vapore dell'apparecchio (max. 10 riempimenti del serbatoio).

1. Spegnere l'apparecchio, vedi capitolo Spegnimento dell'apparecchio.
2. Lasciare raffreddare l'apparecchio.
3. Svuotare il serbatoio dell'acqua.
4. Togliere gli accessori dal supporto.
5. Aprire il coperchio di manutenzione. A tal fine posizionare l'estremità aperta di un tubo di prolunga sul tappo di chiusura di manutenzione, agganciare nella guida e svitare.

Figura U

1. Riempire di acqua la caldaia a vapore e capovolgerla con forza. In questo modo si staccano i residui di calcare depositati sul fondo della caldaia.
2. Svuotare completamente la caldaia a vapore dall'acqua.

Figura V

Conservazione dell'apparecchio

1. Collocare il tubo prolunga nel sostegno grande per gli accessori.
2. Inserire l'ugello manuale e l'ugello a getto puntiforme su un tubo prolunga ognuno.
3. Montare la spazzola rotonda grande sull'ugello a getto puntiforme.
4. Inserire la spazzola rotonda piccola e gli ugelli nel supporto centrale per gli accessori.
5. Agganciare la bocchetta per pavimenti nel supporto di parcheggio.

Figura S

1. Avvolgere il tubo flessibile vapore attorno al tubo di prolunga ed inserire la pistola vapore nella bocchetta per pavimento.

Figura T

1. Avvolgere il cavo di rete attorno al tubo di prolunga.
2. Inserire il cavo di rete nel vano accessori.
3. Conservare l'apparecchio in un luogo asciutto e protetto dal gelo.

Istruzioni d'uso importanti

Pulire il pavimento

Consigliamo di pulire il pavimento con la scopa o con l'aspirapolvere prima di utilizzare l'apparecchio. In questo modo, il pavimento viene liberato da sporco e particolato prima della pulizia a umido.

Rinfrescare i tessuti

Prima di un trattamento con l'apparecchio, controllare sempre la compatibilità dei tessuti in punti nascosti: vaporizzare sul tessuto e lasciar asciugare e poi verificare che non si siano alterati colore e forma.

Pulire le superfici verniciate o laccate

ATTENZIONE

Superfici danneggiate

Il vapore può staccare cera, lucido per mobili, rivestimenti in plastica o colore e i frontali dai bordi.

Non orientare il vapore su angoli incollati, perché potrebbe staccarsi il frontale.

Non utilizzare l'apparecchio per la pulizia di pavimenti in legno o parquet non sigillati.

Non utilizzare l'apparecchio per pulire superfici laccate o rivestite in plastica, come ad es. mobili per cucina o per la casa, porte o parquet.

1. Per pulire tali superfici, vaporizzare brevemente su un panno e passarvelo sopra.

Pulizia del vetro

ATTENZIONE

Rottura vetro e superfici danneggiate

Il vapore può danneggiare i punti sigillati del telaio della finestra e, in caso di basse temperature esterne, provocare tensioni sulla superficie dei vetri della finestra e di conseguenza rompere il vetro.

Non dirigere il getto di vapore verso punti sigillati del telaio finestra.

Riscaldare i vetri delle finestre in caso di basse temperature esterne, vaporizzando leggermente l'intera superficie in vetro.

• Pulire la superficie della finestra con l'ugello manuale e pulire il rivestimento. Per rimuovere l'acqua, utilizzare un tergivetri o passare un panno sulle superfici.

Uso degli accessori

Pistola a vapore

La pistola a vapore può essere utilizzata per i seguenti campi di impiego e accessori:

per eliminare piccole pieghe da indumenti appesi: stirare l'indumento da una distanza di 10-20 cm; - per rimuovere la polvere umida: vaporizzare rapidamente su un panno e passarlo sui mobili.

Ugello a getto puntiforme

L'ugello a getto puntiforme è adatto per la pulizia di punti poco accessibili, fughe, rubinetti, scarichi, lavandini, WC, veneziane o corpi riscaldanti. Più vicino è l'ugello a getto puntiforme al punto sporco, maggiore è il potere pulente, perché temperatura e quantità di vapore sull'uscita ugello sono ai massimi livelli. Forti depositi di calcare possono essere trattati, prima della pulizia a vapore, con un detergente adeguato. Lasciare agire il detergente per ca. 5 minuti e poi vaporizzare.

1. Spingere l'ugello a getto puntiforme sulla pistola a vapore.

Figura J

Spazzola rotonda (piccola)

La spazzola rotonda piccola è adatta alla pulizia dello sporco ostinato. Con le spazzole, è più facile rimuovere lo sporco ostinato.

ATTENZIONE

Superfici danneggiate

Le spazzole possono graffiare le superfici sensibili. Non adatte per la pulizia di superfici delicate.

1. Montare la spazzola rotonda piccola sull'ugello a getto puntiforme.

Figura K

Spazzola rotonda (grande)

La spazzola rotonda grande è adatta alla pulizia di grandi superfici arrotondate, ad es. lavabo, piatto doccia, vasca da bagno, lavandino da cucina.

ATTENZIONE

Superfici danneggiate

Le spazzole possono graffiare le superfici sensibili. Non adatte per la pulizia di superfici delicate.

1. Montare la spazzola rotonda grande sull'ugello a getto puntiforme.

Figura K

Ugello Power

L'ugello Power è adatto per la pulizia dello sporco ostinato, per il soffiaggio di angoli, fughe, etc.

1. Montare l'ugello Power sull'ugello a getto puntiforme in modo corrispondente alla spazzola rotonda.

Figura K

Ugello manuale

L'ugello manuale è adatto alla pulizia di piccole superfici lavabili, box doccia e specchi.

1. Spingere l'ugello manuale sulla pistola a vapore in modo corrispondente all'ugello a getto puntiforme. Figura J
2. Tirare la foderina sull'ugello manuale.

Bocchetta per pavimenti

La bocchetta per pavimenti è adatta alla pulizia di rivestimenti lavabili per pareti e pavimenti, ad es. pavimenti in pietra, piastrelle e pavimenti in PVC.

ATTENZIONE

Danni provocati dal vapore

Calore e umidità possono provocare danni.

Prima dell'uso, con una quantità di vapore minima su un punto non in vista, controllare la stabilità al calore e l'effetto dell'umidità.

Nota

Residui di pulizia o emulsioni di cura sulla superficie da pulire possono comportare strisce durante la pulizia a vapore, che scompaiono in caso di applicazioni ripetute.

Consigliamo di pulire il pavimento con la scopa o con l'aspirapolvere prima di utilizzare l'apparecchio. In questo modo, il pavimento viene liberato da sporco e particolato prima della pulizia a umido. Lavorare lentamente sulle superfici molto sporche, perché il vapore possa agire più a lungo.

1. Collegare i tubi di prolunga alla pistola a vapore.

Figura L

1. Spingere la bocchetta per pavimenti sul tubo di prolunga.

Figura M

1. Fissaggio del panno per pavimento alla bocchetta per pavimenti.

a Posizionare il panno per pavimenti con le strisce a strappo verso l'alto sul pavimento. b Posizionare la bocchetta per pavimenti con una leggera pressione sul panno per pavimenti.

Figura N

Il panno per pavimenti aderisce autonomamente alla bocchetta per pavimenti attraverso il fissaggio a strappo.

Rimozione del panno per pavimenti

1. Posizionare un piede sulla linguetta del panno per pavimento e sollevare la bocchetta per pavimenti verso l'alto.

Figura N

Nota

Inizialmente il nastro a strappo del panno per pavimenti è molto duro e si rimuove con difficoltà dalla bocchetta per pavimenti. Dopo vari utilizzi e dopo aver lavato il panno, si riesce a toglierlo dalla bocchetta per pavimenti con difficoltà, garantendo l'aderenza ottimale.

Parcheggiare la bocchetta per pavimenti

1. In caso di interruzione dei lavori, agganciare la bocchetta per pavimenti nel supporto di parcheggio. Figura S

Piastra

I tappeti possono essere rinfrescati con la piastra.

ATTENZIONE

Danni al panno e al tappeto

Eventuale sporco sul panno, casi come calore e umidità possono danneggiare il tappeto.

Prima dell'uso, con una quantità di vapore minima su un punto non in vista, accertarsi della stabilità del calore e dell'effetto del vapore sul tappeto.

Osservare le indicazioni di pulizia del produttore del tappeto.

Prima di utilizzare la piastra, assicurarsi che il tappeto sia pulito e senza macchie.

Prima dell'uso e dopo le pause rimuovere il possibile accumulo d'acqua (condensa) nell'apparecchio facendolo evaporare in uno scarico (senza panno per pavimenti / con accessori).

Impiegare la piastra solo con il panno per i pavimenti sull'apposita bocchetta.

Quando si utilizza la piastra, eseguire la pulizia a vapore con livello di vapore minimo.

Non rivolgere il vapore in un'unica direzione in modo continuo (max. 5 secondi) al fine di evitare un'eccessiva umidificazione e il rischio di danni per effetto delle temperature.

Non impiegare la piastra sui tappeti a pelo lungo.

Fissaggio della piastra alla bocchetta per pavimenti

1. Fissare il panno per i pavimenti alla bocchetta per pavimenti, vedere capitolo Bocchetta per pavimenti. Figura N
2. Con leggera pressione far scivolare la bocchetta per pavimenti nella piastra e inserirla. Figura O
3. Iniziare la pulizia del tappeto.

Rimozione della piastra dalla bocchetta per pavimenti

△PRUDENZA

Ustioni al piede

La piastra può prendere fuoco con la vaporizzazione. Non utilizzare o rimuovere la piastra a piedi scalzi o con sandali.

Utilizzare e rimuovere la piastra solo con scarpe adeguate.

1. Con la punta della scarpa spingere la linguetta della piastra verso il basso.
2. Sollevare la bocchetta per pavimenti verso l'alto. Figura O

Ferro da stiro a vapore

Nota

Si consiglia di utilizzare l'asse da stiro KÄRCHER con aspirazione attiva del vapore. Quest'asse da stiro si adatta in modo ottimale all'apparecchio acquistato, in quanto agevola ed accelera la stiratura. L'asse da stiro utilizzato deve in ogni caso disporre di un piano con fondo di stiratura grigliato, permeabile al vapore.

Nota

Notare che nel caso di un asse da stiro senza aspirazione vapore, è possibile bagnare il rivestimento dell'asse da stiro se si accumula condensa.

Messa in funzione del ferro da stiro a vapore

ATTENZIONE

Danni materiali dovuti a condensa/umidità

La stiratura può causare la formazione di condensa sul pavimento e danneggiare i pavimenti delicati.

Se possibile, eseguire la stiratura su un pavimento non sensibile alla condensa (ad es. piastrelle/pietra).

Per i pavimenti sensibili, assicurarsi che l'area su cui può gocciolare la condensa sia adeguatamente protetta (ad es. tappetino impermeabile all'acqua).

Nota

La piastra del ferro da stiro deve essere calda. Altrimenti il vapore può formare condensa sulla piastra e gocciolare sulla biancheria da stirare.

1. Accertarsi che nella caldaia vapore del pulitore a vapore vi sia acqua di rubinetto o una miscela di acqua di rubinetto e non oltre il 50% di acqua distillata.
2. Infilare la spina del ferro nella presa dell'apparecchio fino a quando si sente lo scatto.
3. Per la messa in funzione del pulitore a vapore, vedi capitolo Accensione dell'apparecchio.
4. Attendere che il pulitore a vapore sia pronto all'uso.
5. Il ferro da stiro è pronto per l'uso non appena la spia (arancione) si spegne.
6. Durante l'uso, la spia si illumina quando il ferro da stiro si riscalda. Non è necessario interrompere l'utilizzo durante il riscaldamento.

Stiratura a vapore

ATTENZIONE

Indumenti danneggiati

Non attenersi alle indicazioni di stiratura può danneggiare l'indumento.

Osservare le indicazioni di stiratura del produttore dell'indumento.

Nota

Con l'impostazione della temperatura fissa e ottimale, tutti i tessuti resistenti alla stiratura sono stirati sulla ulteriore impostazione della temperatura.

Stirare i tessuti delicati e le stampe a rovescio utilizzando il vapore, evitando il contatto diretto con il ferro da stiro.

Vaporizzando a una distanza di 2-3 cm dal tessuto, le fibre vengono delicatamente raddrizzate.

Nota

Il ferro da stiro è dotato di un dispositivo automatico di spegnimento che spegne l'apparecchio se non viene spostato per più di 5 minuti. Questo dispositivo automatico di spegnimento aumenta la sicurezza e consente di risparmiare energia, poiché il ferro da stiro non si riscalda continuamente. Il ferro da stiro si riaccenderà non appena viene spostato e inizierà a riscaldarsi.

Nota

Per la vaporizzazione verticale di tende, indumenti ecc., il ferro da stiro deve essere tenuto in verticale.

1. Non appena la spia di controllo (arancione) del riscaldamento del ferro da stiro si spegne, è possibile iniziare a stirare.
2. Premere il tasto del vapore sulla parte inferiore della maniglia. Il vapore fuoriesce finché si tiene premuto il tasto.
3. Prima di iniziare a stirare e dopo le pause, puntare il getto di vapore verso un panno, fino a ottenere un vapore uniforme.

Stiratura a secco

ATTENZIONE

Danni all'apparecchio

L'assenza di acqua nella caldaia vapore danneggia l'apparecchio

Accertarsi che nella caldaia vapore sia presente dell'acqua.

ATTENZIONE

Indumenti danneggiati

Non attenersi alle indicazioni di stiratura può danneggiare l'indumento.

Osservare le indicazioni di stiratura del produttore dell'indumento.

Nota

Con l'impostazione della temperatura fissa e ottimale, tutti i tessuti resistenti alla stiratura sono stirati senza ulteriori impostazioni della temperatura.

I tessuti e le stampe sensibili non devono essere stirati a secco.

• Attendere fino a che la spia di controllo (arancione) del riscaldamento del ferro da stiro non si spegne. Il ferro è pronto per l'uso.

Cura e manutenzione

Decalcificare la caldaia a vapore

Nota

Poiché il calcare si attacca all'apparecchio, consigliamo di rimuovere il calcare dall'apparecchio dopo il numero di riempimenti del serbatoio acqua indicato nella tabella (KF=riempimenti serbatoio).

Campo di durezza °d		H mmol/l TF
I dolce	0-7 0-1.3 100
II media	7-14	1,3-2	5 90
III	dura	14-21	2,5-3.8	75
IV	molto dura	>21 >3,8	50

Nota

L'ufficio per le acquisizioni demaniali o le aziende municipalizzate fornisce informazioni sulla durezza dell'acqua di rubinetto.

ATTENZIONE

Superfici danneggiate

La soluzione anticalcare potrebbe aggredire le superfici sensibili.

Riempire e svuotare l'apparecchio con attenzione.

1. Spegnere l'apparecchio, vedi capitolo Spegnimento dell'apparecchio.
2. Far raffreddare l'apparecchio.
3. Svuotare il serbatoio dell'acqua.
4. Togliere gli accessori dal supporto.
5. Aprire la chiusura di manutenzione. A tale scopo, collocare l'estremità aperta di un tubo di prolunga sulla chiusura di manutenzione, incastrarla nella guida e aprire.

Figura U

1. Svuotare completamente la caldaia a vapore dall'acqua.

Figura V

ATTENZIONE

Danni all'apparecchio provocati dal decalcificante

Un decalcificante inadatto, nonché un dosaggio errato del decalcificante possono danneggiare l'apparecchio.

Utilizzare esclusivamente il decalcificante KÄRCHER.

Utilizzare 1 unità di dosaggio del decalcificante per 0,5 l di acqua. 7. Calcolare la soluzione decalcificante conformemente ai dati sul decalcificante. 8. Introdurre la soluzione decalcificante nella caldaia a vapore. Non chiudere la caldaia a vapore. 9. Lasciare agire la soluzione decalcificante per ca. 8 ore. 10. Svuotare completamente la caldaia a vapore dalla soluzione decalcificante. 11. Eventualmente ripetere la procedura di rimozione del calcare. 12. Sciacquare la caldaia a vapore 2-3 volte con acqua fredda per rimuovere tutti i residui di soluzione decalcificante. 13. Svuotare completamente la caldaia a vapore dall'acqua. 14. Asciugare la custodia del cavo di allacciamento alla rete. 15. Avvitare la chiusura di manutenzione con un tubo di prolunga.

Cura degli accessori

(Accessori - forniti in dotazione)

Nota

I panni in microfibra non sono adatti all'asciugatrice.

Nota

Per lavare i panni, seguire le istruzioni sull'etichetta. Non utilizzare ammorbidenti perché i panni possano assorbire bene lo sporco.

1. Lavare i panni per pavimenti e rivestimenti a max. 60°C in lavatrice.

Aiuto in caso di guasti

I guasti hanno spesso cause semplici che possono essere risolte con l'ausilio della tabella seguente. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.

AVVERTIMENTO

Pericolo di scossa elettrica e ustione!

Fino a che l'apparecchio è collegato alla rete o non si è ancora raffreddato, è pericoloso riparare i guasti.

Staccare la spina.

Lasciare raffreddare l'apparecchio.

La spia di controllo carenza acqua lampeggia in rosso e si sente un segnale acustico

Il serbatoio dell'acqua è vuoto.

• Riempire il serbatoio dell'acqua fino al segno "MAX".

La spia di controllo di mancanza acqua è accesa ed è rossa

Assenza di acqua nella caldaia vapore. è scattata la protezione della pompa contro il surriscaldamento.

1. Spegnere l'apparecchio, vedi capitolo Spegnimento dell'apparecchio.
2. Riempire il serbatoio dell'acqua.
3. Accendere l'apparecchio, vedi capitolo Accensione dell'apparecchio.

Serbatoio dell'acqua non posizionato correttamente o presenza di calcare.

1. Staccare il serbatoio dell'acqua.
2. Sciacquare il serbatoio dell'acqua.
3. Rimettere il serbatoio e spingerlo verso il basso fino allo scatto.

Impossibile premere la leva vapore

La leva vapore è fissata con la sicura bambini.

• Posizionare verso l'avanti la sicurezza bambini (selettore della quantità di vapore).

La leva vapore è sbloccata.

Tempo di riscaldamento lungo

La caldaia a vapore presenta incrostazioni di calcare.

• Decalcificare la caldaia a vapore.

Elevata fuoriuscita d'acqua

La caldaia a vapore presenta incrostazioni di calcare.

• Decalcificare la caldaia a vapore.

Il ferro da stiro a vapore "sputa" acqua

• Per sciacquare o decalcificare la caldaia del pulitore a vapore, vedi capitolo Decalcificare la caldaia a vapore

Dopo pause di stiro dall'apparecchio gocciola acqua

In caso di lunghe pause di stiro, il vapore può condensare nella tubazione.

• Dopo le pause di stiratura, puntare il getto di vapore verso un panno, fino a ottenere un vapore uniforme.

Dati tecnici

Collegamento elettrico

Tensione	V
Fase ~ 1
Frequenza Hz 50-60
Grado di protezione IPX4
Classe di protezione I
Dati sulle prestazioni dell'apparecchio
Potenza calorifica W 2000
Potenza calorifica del ferro da stiro W 700
Massima pressione di esercizio	MPa	0,35
Tempo di riscaldamento	Minuti	4
Vapore continuo	g/min	50
Getto di vapore massimo	g/min	110
Quantità di riempimento
Serbatoio dell'accqua	I	0,8
Caldaia a vapore	I	0,5
Dimensioni e pesi
Peso alla accessori	kg	4
Lunghezza	mm	350
Larghezza	mm	280
Altezza	mm	270

Con riserva di modifiche tecniche.

Aviso

1. Incepei s acuratati covorul.

⑫ j_Lcosθ

13aui

14aS

15

16a > 2 per ogni a z

17|w

18

19

1. JIabUl aUl

② a|a|,b

2|a|

23.

24（0，）

25gall aio

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

27

28

29

30

39

31

1

31

32

34

35

36

37

31

37

38

39

40
