Tipo di prodotto	Idropulitrice
Marca	Kärcher
Modello	HD 8/18-4 M (HD 8184 M Plus)
Pressione di esercizio	18 MPa (180 bar)
Portata d'acqua	12,5 l/min
Potenza collegata	4,6 kW
Tensione di rete	400 V / 3 fasi / 50 Hz
Fusibile principale	16 A (lento)
Tipo di protezione	IPX5
Peso operativo	41 kg
Dimensioni (L × P × A)	455 × 400 × 700 mm (maniglione basso)
Altezza con maniglione alto	970 mm
Temperatura massima di alimentazione	60 °C
Pressione massima di alimentazione	1 MPa
Portata minima di alimentazione	12 l/min
Altezza massima di aspirazione	0,5 m
Tipo di olio pompa	15W40
Quantità di olio	0,35 l
Livello di pressione acustica	75 dB(A)
Livello di potenza acustica garantito	91 dB(A)
Vibrazioni mano-braccio	2,3 m/s² (incertezza K=0,7)
Sistema di attacco	EASY!Lock
Funzioni principali	Alta pressione, detergente, rotabuso incluso (modello Plus), regolazione pressione/portata, pressostato
Manutenzione	Pulizia filtro acqua settimanale, cambio olio ogni 500 h o 1 anno
Sicurezza	Valvola di ricircolo, valvola di sicurezza, blocco grilletto, fermo di sicurezza
Alimentazione acqua	Allacciamento rete o aspirazione serbatoio (con kit)

Domande frequenti - HD 8184 M Plus Kärcher

Perché il mio apparecchio non si avvia?

Verificare prima che il cavo di alimentazione non sia danneggiato e che la tensione di rete corrisponda (400V/3 fasi). Se l'apparecchio si è surriscaldato, portare l'interruttore su 0 e lasciare raffreddare per 15 minuti prima di riavviare. In caso di guasto elettrico persistente, contattare il servizio post-vendita.

Come spurgare l'apparecchio prima dell'uso?

Svitare l'ugello della lancia, aprire l'alimentazione idrica e azionare la pistola fino a quando non ci sono più bolle d'aria. Se necessario, lasciare scorrere per 10 secondi, spegnere e ripetere. Riavvitare poi l'ugello.

Cosa fare se la pressione è insufficiente?

Controllare la dimensione dell'ugello (calibro 042 per questo modello), pulire il filtro nel raccordo di alimentazione idrica, assicurarsi di una portata di alimentazione sufficiente (min. 12 l/min) e spurgare l'apparecchio. Se il problema persiste, consultare il SAV.

Come aggiungere correttamente il detergente?

Utilizzare una lancia schiumogena (opzionale) con il serbatoio. Scegliere l'otturatore adatto (3 = alta portata, 2 = media, 1 = bassa). Riempire il serbatoio con detergente Kärcher, avvitarlo e posizionare la lancia sulla pistola. Spruzzare sulla superficie asciutta e lasciare agire senza far seccare.

Perché il detergente non esce abbastanza?

Riempire il serbatoio della lancia schiumogena. Se la portata è bassa, installare un otturatore più grande. Pulire il tubo di aspirazione e l'ugello schiumogeno dai depositi di detergente con acqua tiepida.

Come proteggere l'apparecchio dal gelo?

Conservare l'apparecchio in un luogo al riparo dal gelo. Se non è possibile, svuotare l'acqua e poi pompare un antigelo a base di glicole per automobili nell'apparecchio facendolo funzionare per massimo 1 minuto finché pompa e condotte non siano vuote.

Come svuotare l'olio della pompa?

Spegnere l'alimentazione elettrica. Rimuovere il coperchio (4 viti), inclinare il flessibile di scarico dell'olio verso il basso, rimuovere il tappo e lasciare defluire l'olio in un contenitore. Rimettere il tappo, riportare il flessibile in posizione, riempire con 0,35 l di olio 15W40, rimontare il coperchio.

Qual è la frequenza di manutenzione consigliata?

Prima di ogni utilizzo: verificare il cavo e il flessibile alta pressione (nessun danno) e la tenuta stagna (max. 3 gocce/min). Ogni settimana: pulire il filtro di ingresso acqua. Ogni 500 ore di servizio o almeno una volta all'anno: far effettuare una manutenzione dal SAV (compreso cambio olio).

Posso utilizzare acqua riciclata?

Sì, ma l'acqua riciclata deve rispettare valori limite: pH 6,5-9,5, conducibilità max 2000 µS/cm, nessuna sostanza abrasiva, idrocarburi <20 mg/l, cloruri <300 mg/l, ecc. L'acqua sporca danneggia l'apparecchio.

Come riporre l'apparecchio dopo l'uso?

Chiudere l'alimentazione idrica, aprire la pistola per scaricare la pressione, bloccare il fermo di sicurezza. Avvolgere il flessibile alta pressione sull'avvolgitubo (modello MX) o appenderlo al supporto con l'elastico (modello M). Avvolgere il cavo di alimentazione attorno al porta-cavo. Abbassare il maniglione e riporre l'apparecchio all'interno.

MANUALE UTENTE HD 8184 M Plus Kärcher

Avvertenze generali 27

Impiego conforme alla destinazione. 27

Tutela dell'ambiente 28

Avvertenze di sicurezza 28

Dispositivi comando 28

Contrassegno colore 28

Disimballaggio 28

Montaggio accessori 28

Messa in funzione 29

Uso. 30

Interrompere il funzionamento 30

Conclusion del funzionamento 30

Solo per HD...M, HD...MX: Conservare l'apparecchio. 30

Antigelo 31

Trasporto 31

Stoccaggio 31

Cura e manutenzione. 31

Aiuto in caso di guasti 31

Accessori ericambi 32

Garanzia. 32

Dati tecnici 32

sDichiarazione di conformità CE 34

Avvertenze generali

Prima diutilizzare l'apparecchio per la prima volta,leggere le presenti istruzioni per I'uso originali e le allegate avverten

ze di sicurezza. Agire secondo quando indicatee

conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

Impiego conforme alla destinazione

Utilizzare esta idropulitrice esclusivamente per i seguenti lavori:

pulizia di macchine, veicoli, strutture murarie, utensili e oggetti similii con il getto ad alta pressione.

Per lo sporco resistente si consiglia l'ugello rotante come accessorio optional.

Con HD...Plus l'ugello rotante per lo sporco è compresa nella fornitura.

ATTENZIONE

L'acqua sporca provoca un'usura precoce o incrostazioni nell'apparecchio.

Alimentare l'apparecchio solo con acqua pulita o riciclata che non superi i seguenti valori limite:

• Valore pH: 6,5...9,5
  Conducibilità elettrica: valore misurato acqua pulita +1200~ S / cm max 2000 S / cm
• Sostenze sedimentabili (volume di campionamento 1 l, tempo di sedimentazione 30 minuti): < 0.5mg / l
• Sostanze filtrabili: < 50 mg/l , nessuna sostanza abrasiva
  Idrocarburi: < 20mg / l
• Cloruro: < 300mg/l
  Solfato: < 240mg / l
  Calcio: < 200mg / l
• Durezza complessiva: < 28^, < 50^, < 500ppm(mgCaCO_3/l)
• Ferro: < 0.5mg/l
  Manganese: < 0.05 mg/l
  Rame: < 2 mg/l
• Cloro attivo: < 0.3mg/l
• privo di odori fastidiosi

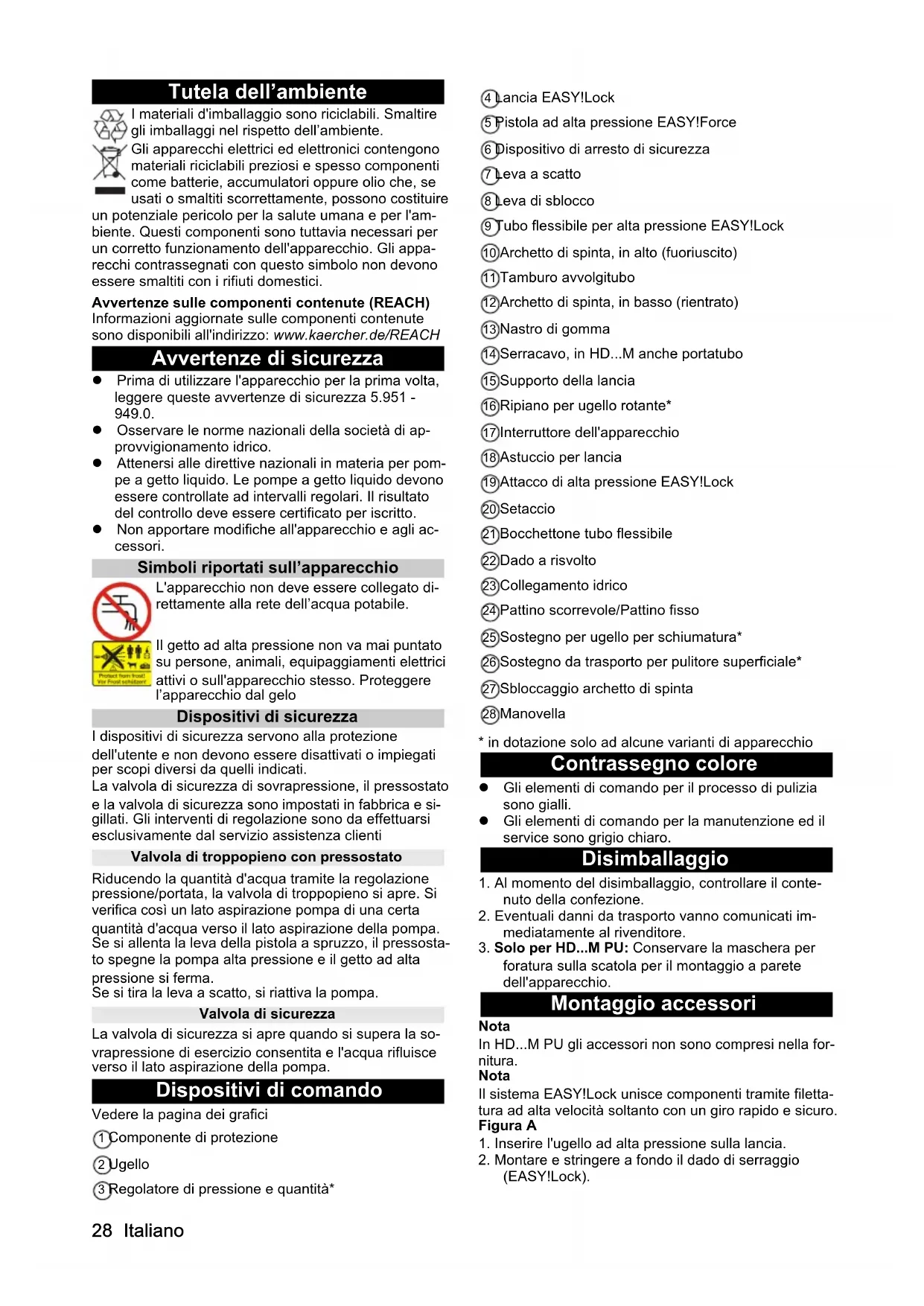

Tutela dell'ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli appearecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatori oppure olio che, se usati o smaltiti scorrettamente, possono costituire

un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparetcchi contrassegnati con quello symbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti conte nute (REACH)

Informazioni aggiornate sulle componenti contente sono disponibili all'indirizzo: www.kaercher.de/REACH

Avverenze di sicurezza

• Prima di utilizzato l'apparecchio per la primaolta, leggere queste avventenze di sicurezza 5.951 - 949.0.
• Osservare le norme nazionali della società di approvvigionamento idrico.
• Attenersi alle direttive nazionali in materia per pompe a getto liquido. Le pompere a getto liquido devono essere controllate ad intervalli regolari. Il risultato del controllo deve essere certificato per iscritto.
• Non apportare modifiche all'apparecchio eagli accessori.

Simboli riportati sull'apparecchio

L'apparecchio non deve essere collegato direttamente alla rete dell'acqua potabile.

Il getto ad alta pressione non va mai punto su persona, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso. Proteggere l'apparecchio dal gelo

Dispositivi di sicurezza

I dispositiivi di sicurezza servono alla protezione dell'utente e non devono essere disattivati o impiegati per scopi diversi da quelli indicate.

La valvola di sicurezza di sovrapressione, il pressostato e la valvola di sicurezza sono impostati in fabbrica e sigillati. Gli interventi di regolazione sono da effettuarsi esclusivamente dal servizio assistenza clienti

Valvola di troppopiano con pressostato

Riducendo la quantità d'acqua tramite la regolazione pressione/portata, la valvola di troppopieno siCTL. Si verificaosi un lato aspirazione pompa di una certa quantità d'acqua verso il lato aspirazione della pompa. Se si allenta la leva della pistola a spruzzo, il pressostato spegne la pompa alla pressione e il getto ad alta pressione siferma.

Se si tira la leva a scatto, si riattiva la pompa.

Valvola di sicurezza

La valvola di sicurezza si après quando si supera la sovrappressione di esercizio consentita e l'acqua rifluisce verso il lato aspirazione della pompa.

Dispositivi di lavoro

Vedere la pagina dei grafici

1 Componente di protezione
Ugello
③ Regolatore di pressione e quantità*

4ancia EASY!Lock
5 pistola ad alla pressione EASY!Force
6 Dispositivo di arresto di sicurezza
7 leva a scatto
8Leva di sblocco
9Tuboflessibileperalta pressioneEASY!Lock
10 Archetto di spinta, in alto (fuoriuscito)
Tamburo avvolgitubo
12 Archetto di spinta, in basso (rientrato)
13Nastro di gomma
14Serracavo, in HD...M anche portatubo
Supporto della Iancia
16Ripiano per ugello rotante*
17Interruttore dell'apparecchio
18Astuccio per lancia
19Attacco di alla pressione EASY!Lock
20Setaccio
21Bocchettone tubo flessibile
Dado risvolto
23Collegamento idrico
(24)Pattino scorrevole/Pattino fisso
Sostegno per ugello per schiumatura
Sostegno da trasporto per pulitore superficiale
Sbloccaggio archetto di spinta
28Manovella

• in dotazione solo ad alcune varianti di appearecchio

Contrassegno colore

• Gli elementi di lavoro per il processo di pulizia sono giali.
  Gli elementi di lavoro per la manutenzione ed il service sono grigio bianro.

Disimballaggio

1. Al momento del disimballaggio, controllare il contento della confezione.
2. Eventuali danni da trasporto vanno comunicati immediamente al rivenditore.
3. Solo per HD...M PU: Conservare la maschera per foratura sulla scatola per il montaggio a parete dell'apparecchio.

Montaggio accessory

Nota

In HD...M PU gli accessori non sono compresi nella for-nitura.

Nota

IlsystemaEASY!Lockuniscecomponentitramitefilettaturaad alta velocitàsoltanto con un giro rapido e sicuro.

Figura A

1. Inserire l'ugello ad alta pressione sulla lancia.

2. Montare e stringere a fondo il dato di serraggio (EASY!Lock).

3. Collegare la lancia alla pistola AP e stringere a fondo (EASY!Lock).

4. Allentare lo sbloccaggio dell'archetto di spinta.
5. Estrarre l'archetto di spinta fino alla posizione finale.

Per gli apparecchi alla vvolgitubo:

1. Collegare il tubo flessibile per alta pressione alla pistola a pistola AP e all'attacco alla pressione dell'apparecchio, stringendo a fondo (EASY!Lock).

Per gli apparecchi con avvolgitubo:

1. Rimuovere la fascetta stringicavo sul tubo flessibile per alta pressione premontato e srotolarlo con cautela dal tamburo.
2. Stendere il tubo flessibile per alta pressione sul pavimento
3. Ruotare la manovella in senso orario e avvolgere il tubo flessibile ad alla pressione in modo uniforme sull'avvolgitubo. Fare attenzione che la tubo flessibi le non venga piegato.
4. Collegare il tubo flessibile per alta pressione alla pistola AP e stringere a fondo (EASY!Lock).

Messa in funzione

Montaggio HD...M PU

PERICOLO

Pericolo di lesions, pericolo di scossa elettrica

L'installazione dell'alimentazione dell'acqua, dei collegamenti elettrici e di un rete di alta pressione sono essere eseguiti solo da personale specializzato autorizzato.

Condizioni ambientali

• Ambiente secco e al riparo dal gelo.
• Nessun rischio di esplosione.
  Fondo piano stabile o parete portante.
  Non installare nelle vicinanze di abitazioni o uffici (emissione di rumore).
• Accessibile per gli interventi di manutenzione.
• Scarico acqua sul luogo di installment.

Fissaggio dell'apparecchio

Nota

Viti e tasselli per il fissaggio del supporto non sono compresi nella fornitura. Devono essere procurati a parte ed essere adatti alle esigenze del luogo di installmente. Diametro delle viti richiesto 6...8 mm.

PERICOLO

Pericolo di lesioni causato alla caduta dell'apparecchio

Nella selezione degli elementi di fissaggio considerare il peso dell'apparecchio e la portata del luogo di installation.

Figura B

1Montaggio a parete
2Montaggio a terra
3 Apertura di montaggio
Sostegno

1. Con l'aalto della maschera per foratura segnare i fori sulla parete o sul pavimento.
2. Effettuare i fori.
3. Posizione are il supporto, serrare leggermente le viti.
4. Impostare la distanza del sostegno ruotando con una chiave a bocca.
5. Stringere le viti.
6. Posizionare l'apparecchio.

Collegamento elettrico

PERICOLO

Pericolo di lesioni da scossa elettrica

Collegare l'apparecchio con una spina alla rete elettrica. É vietato un collegamento alla rete elettricaenza possibilità di distacco. La spina serve per il distacco dalla rete.

HD...M PU: l'alimentazione elettrica necessaria per il funzionamento dell'apparecchio deve essere progettata per l'esercizio continuo.

HD...M PU: Tutti i componenti conduttori, i cavi e gli apparecchi nell'area di lavoro devono essere protetti contro i getti di acqua.

1. Inserire la spina nella presa elettrica.

Collegamento idrico

Collegamento alla rete idrica

△AVVERTIMENO

Rischio per la salute dovuto al riflusso dell'acqua sporca nella rete idrica.

Osservare le norme della società di approvvigionamento idrico.

Secondo quanto prescritto delle regolamentiazioni in vigo è necessario che l'apparecchio non venga usato maienza separatore diSYSTEMA sulla rete di acqua potabile. Utilizzato un separatore di systema della ditta KÄRCHER oppure in alternatively un separatore di systema secondo la norma EN 12729 tipo BA. L'acqua che scorre attraverso un separatore di systema non è classificata come acqua potabile. Collegare il separatore di systema sempre alla mandata dell'acqua, mai direttamente all'apparecchio.

1. Verificare la pressione, la temperatura e la quantità della mandata dell'acqua. Per i requisiti vedere la sezione "Dati tecnici".
2. Collegare il separatore diSYSTEME e il collegamento idrico dell'apparecchio con un tubo flessibile (lunghezza minima 7,5 m, diametro minimo 1"). Il tubo flessibile di mandata non è compreso nella dotazione.
3. Apire l'alimentazione di acqua.

Aspirare l'acqua dal contentatore

1. Avvitare il tubo di aspirazione (cod. d'ordinazione 4.440-207.0) con il filtrlo (cod. d'ordinazione 4.730-012.0) al collegamento dell'acqua.
2. Sfiatare l'apparecchio.

Sfiataré l'aria eventually presente all'interno dell'apparecchio

1. Svitare l'ugello alla lancia.
2. Lasciare attivato l'apparecchio, finché l'acqua non sua priva di bolle d'aria.
3. In caso di problemi di sfiato, lasciare funzionare l'apparecchio per 10 secondi, poi spegnerlo. Ripetere più volte la procedura.
4. Spagnere l'apparecchio.
5. Riavvitare l'ugello.

Solo per HD...M PU: Installazione dell'alta pressione

Nell'installazione devono essere osservate le prescrizioni vigenti per i sistemi di pulizia ad alla pressione fissi.

1. Collegare l'apparecchio con una tubazione flessibile ad alta pressione alla tubatura fissa.
2. Disporre la tubatura fissa in modo che siano necessari pochiambi direzione.

3. Disporre le tubazioni con delle fascette mobili o fisse per la compensazione dell'espansione dovuta a temperatura e pressione.

4. Sezione minima conduftura: a Tubature: diametro nominale DN 15 (1/2"). b Tubi flessibili: diametro nominale DN 6.

Uso

PERICOLO

Rischio di lesions a causa di getti d'acqua ad alta pressione.

Non fissare mai la leva a scatto e la leva di sicurezza in posizione attivata.

Nonutilizzare la pistola AP se leva di sicurezza edaneggiata.

Prima di qualsiasi intervento sull'apparecchio spingere in avanti la leva di sicurezza della pistola AP.

Apertura/Chiusura della pistola AP

1. Aprire la pistola AP: Azionare la leva di sicurezza e la leva di azionamento.
2. Chiudere la pistola AP: Rilasciare la leva di sicurezza e la leva di azionamento.

Funzionamento ad alta pressione

L'apparecchio più essere fatto funzionare sia in verticale che in orizzontale.

Nota

L'apparecchio è dotato di un pressostato. Il motore funziona solo quando la pistola AP è aperta.

1. Apparecchio con avvolgitubo: Svolgere compleamente il tubo flessibile di alla pressione dall'avvolgitubo.
2. Posizionare l'interruttore dell'apparecchio su "I".
3. Sbloccare la pistola a pistola AP, spingendo indietro la leva di sicurezza della pistola AP.
4. Apire la pistola AP.
5. In caso di apparecchio con regolazione di pressione e quantità: impostare la pressione di esercizio ruotando la regolazione della pressione e quantità.

Utilizzo con detergenti

Nota

Per l'utilizzo con detergenti è necessaria una lancia a tazza per schiuma (opzionale).

△AVERTIMENO

Pericolo di lesions causate da un uso errato di detergenti

Osservare le avventenze di sicurezza riportate sui detergenti.

ATTENZIONE

Detergenti non idonei possono danneggiare l'apparecchio e l'oggetto da pulire.

Usare solo detergenti autorizzati alla ditta KARCHER.

Osservare leindicazioni e il dosaggio del detergente.

Per salvaguardare l'ambiente non eccedere nell'uso di prodotti detergenti.

I detergenti KÄRCHER garantiscono un lavoro sulla inveniente. Chiedete consiglio ai nostri esperti oppure ordinate il nostro catalogo o le schede informative specifiche per i detergenti.

Figura C

1Ugello per schiumatura
② Contenitore
Kit montatura

Aggiunta di detergente 3=elevata, 2=media, 1=bassaa

4 Tubo flessibile di aspirazione
5Lancia

1. Svitare il serbatoio.
2. Inserire la montatura desiderata nel tubo flessibile di aspirazione.
3. Riempire il serbatoio con i detergente.
4. Avvitre il serbatoio all'ugello per schiumatura.
5. Rimuovere l'ugello alla Iancia.
6. Applicare l'ugello per schiumatura alla pistola AP e stringere a fondo.
7. Mettere il funzione l'idropulitrice.

Metodo di pulizia consigliato

1. Spruzzare misuratamente il detergente sulla superficie asciutta e lasciare agire (non far asciugare).
2. Sciacquare lo sporco sciolto con il getto ad alta pressione.

Sciacquare la lancia a schiuma

La lancia a schiuma deve essere sciacquatauponl'utilizzo per evitare incrostazioni di detergente.

1. Svitare il serbatoio.
2. Riversare il resto di detergente nella confesezione.
3. Pulire il serbatoio con acqua pulita.
4. Avvitare il serbatoio all'ugello per schiumatura.
5. Azionare per ca. un minuto l'ugello per schiumatura per sciacquare i residui detergente.
6. Svuotare il serbatoio.

Interrompere il funzionamento

1. Chiudere la pistola AP, l'apparecchio si disattiva.
2. Bloccare la pistola AP spingendo in avanti l'arresto di sicurezza.

Nota

Allo spegnimento dell'apparecchio, la pressione d'acqua viene abbassata del 70% circa. In quello modo diminuisce la forza di azione della pistola AP e aumento la durata dell'apparecchio.

Continuare il funzionamento

1. Sbloccare la pistola AP spingendo indietro la leva di sicurezza.
2. Apire la pistola AP, l'apparecchio si riattiva.

Conclusion del funzionamento

1. Chiudere la mandata dell'acqua.
2. Aprière la pistola AP.
3. Ruotare l'interruttre dell'apparecchio su "I" e lasciarla attivata per circa 5-10 secondi.
4. Chiudere la pistola AP.
5. Ruotare l'interruttore dell'apparecchio su "0/OFF".
6. Non estrarre mai la spina di alimentazione alla presa con le mani bagnate.
7. Rimuovere I'afflusso d'acqua.
8. Apriere la pistola AP sino a completinga depressurizzazione dell'apparecchio.
9. Bloccare la pistola AP spingendo in avanti l'arresto di sicurezza.

Solo per HD...M, HD...MX: Conservare l'apparecchio

1. Mettere la lancia con la pistola AP nel corrispondente astuccio e agganciare nel supporto lancia.
2. Avvolgere il cavo di rete attorno al reggicavo.
3. HD...M: Avvolgere il tubo flessibile d'alta pressione, appenderlo sopra il ripiano tubo e fissarlo con il nastro di gomma. HD...MX: Avvolgere il tubo flessibile per alta pressione sull'avvolgitubo e rientare il manico della manovella.
4. Premere il tasto di sblocco dell'archetto di spinta e spingerlo.

Antigelo

ATTENZIONE

Apparecchi non completeness svuotati dell'acqua posso sono essere danneggiati dal gelo.

Conservare l'apparecchio in un luogo protetto dal gelo. Se non è possibile conservare l'apparecchio al riparo dal gelo:

1. Svuotare l'acqua
2. Distribuire un prodotto antigelo commerciale all'interno dell'apparecchio azionando la pompa.
3. Mettere in moto l'apparecchio (massimo 1 minuto) fino a completo svuotamento della pompa e delle condutture.

Nota

Usare un antigelo per autoveicoli comunamente in commercio a base di glicole. Osservare le dispositionsi fornite dal produttore dell'antigelo.

Trasporto

△PRUDENZA

Pericolo di lesioni e danneggiamento

Nel trasporto osservare il peso dell'apparecchio.

ATTENZIONE

Pericolo di danneggiamento

Proteggere da danneggiamo la leva della pistola AP.

1. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.
2. Per trasportare l'apparecchio su lunghi ragitti tirarlo tenendo l'apposto archetto di spinta (non per HD...M PU).
3. Per salire le scale, tirare su l'apparecchio gradino per gradino. I pattini proteggono l'alloggiamento da danneggiamenti (non per HD...M PU).

Solo per HD...M, HD...MX: Sostegno da transporte per lavasuperfici

1. Infilare il raccordo filettato del lavasuperfici sul sostegno da trasporto dell'idropulitrice.
2. Avvitare il dato a risvolto di circa 1 giro.

Stoccaggio

△PRUDENZA

Rischio di lesions, rischio di danneggiamenti. Nel trasporto osservare il peso dell'apparecchio.

1. Conservare l'apparecchio solo in vani interni.

Cura e manutenzione

PERICOLO

Pericolo di lesioni causato dall'azionamento accidentale dell'apparecchio e da scosse elettriche.

Prima di eseguire qualsiasi lavoro spegnere l'apparecchio e staccare la spina.

Controlli preventivi/Contratto di manutenzione

Presso il Vostro rivenditore potrete concordare regolari controlli preventivi o stipulare un contratto di manutenzione. Chiedete consiglio ai nostri esperti.

Prima diogni utilizzato

1. Controllare se i cavi di allacciamento alla rete sono danneggiati, eventualmente farli sostituire subito dal servizio clienti autorizzato oppure da un elettricista qualificato.

2. Controllare che il tubo flessibile per alta pressione non sia danneggiato, nel caso sostituirlo immediamenti.

3. Verificare la tenuta stagna dell'apparecchio. Una quantità di tre gocce d'accua al minuto che fuoriesce è consentita. Se la perdita dovesse superare但这a quantità, rivolgersi al servizio clienti.

Ogni settimana

1. Pulire ilhetto del collegamento acqua.

Pulizia del filtrone nel raccordo dell'acqua

1. Svitare il dato a risvolto.
2. Estrarre il bocchettone tubo flessibile con il vaglio.
3. Pulire e sciacquare esternamente il filtro.

Avvertenza: allineare l'esagono del bocchettone per l'attacco nell'apparecchio.

1. Inserire il bocchettone del tubo flessibile con il vaglio.
2. Stringere il dato a risvolto.

Ogni 500 ore d'esercizio, almeno annualmente

1. Fare eseguire la manutenzione dell'apparecchio dal servizio di assistenza.
2. Effettuare il cambio dell'olio.

Effettuare ilchio dell'olio.

Nota

Per la quantità e il tipo di olio vedere la sezione "Dati tecnici"

1. Svitare le 4 viti.
2. Rimuovere il cofano dell'apparecchio.

Figura D

1. Orientare in basso il tubo flessibile di scarico dell'olio e tenerlo su di un contentatore di raccolta.
2. Estrarre il tappo dal tubo di scarico dell'olio.
3. Rimuovere il coperchio.
4. Estrarre il disco dal contentatore dell'olio.
5. Attendere sono a quando l'olio non è fuoriuscito completamente.

Figura E

1. Inserire il tappo nel tubo di scarico dell'olio.
2. Orientare in alto e agganciare il tubo di scarico dell'olio.
3. Rabboccare la quantita di olio misurata.
4. Inserire il disco nel contentatore dell'olio.
5. Applicare il coperchio e fissarlo.

Figura F

Aiuto in caso di guasti

PERICOLO

Pericolo di lesioni causato dall'azionamento accidentale dell'apparecchio e da scosse elettriche.

Prima di eseguire qualsiasi lavoro spegnere l'apparecchio e staccare la spina.

Fare verificare e riparare i componenti elettrici solo dal servizio di assistenza clienti autorizzato.

In caso di guasti non riportati in quello capitolo è necessario contattare in caso di dubbi eindicazioni certe il servizio di assistenza clienti autorizzato.

L'apparecchio non si accende

• Accertarsi che il cavo di collegamento non sia dan-neggiato.
• Controllare la tensione di rete.
  Se l'apparecchio è surriscaldato: a Posizionare I'interruttore dell'apparecchio su "0". b Far raffreddare l'apparecchio per almeno 15 min. c Posizionare I'interruttore dell'apparecchio su "1".
• In caso di difetto elettrico contattare il servizio clienti.

L'apparecchio non raggiunge pressione

• Controllare la dimensione dell'ugello, per la dimensione necessaria vedere capitolo „Dati tecnici".

• Sfiatarle l'apparecchio, vedere "Sfiato dell'apparecchio".

• Pulire il filtro del collegamento acqua.
• Controllare la pressione di mandata dell'acqua, il valore necessario è riportato in „Dati tecnici".

Pulire la bocchetta.
- All'occorreanza contattare il servizio clienti.

La pompa non è a tenuta stagna

Una quantità di fuoriuscita di tre gocce d'acqua al minuto è consentita.
- Quando si verificano perdite di maggiore entità, rivolvergsi al servizio di assistenza clienti per un controllo.

La pompa emette rumori strani

• Controllare l'ermeticità della condotta d'acqua.
• Sfiatar l'apparecchio, vedere "Sfiato dell'apparecchio".
• All'occurrenz contattare il servizio clienti.

Miscela di detergente insufficiente

Rabboccare il bicchiere dell'ugello per schiumatura.
- Inserire la montatura sul tubo flessibile di aspirazione.

• Verificare eventuali incrostazioni detergente sul tubo flessibile di aspirazione e sull'uglio per schiumatura. Rimuovere le incrostazioni con acqua tiepida.

Accessoriericambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Garanzia

Le condizioni di garanzia valgono nel rispetto voa se di pubblicazione da parte della notre社會a di vendita competente. Entro il termine di garanzia eliminiamo gratuitoamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti da la garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisito. (Indirizzo vedi retro)

Dati tecnici
HD 6/15		M	HD 6/15MX	HD 6/15 M PU	HD 7/17 M	HD 7/17 MX	HD 7/17 M PU	HD 7/14-4 M
Collegamento elettrico
Tensione di rete V 230 230 230 400 400 400 230
F a s e		~	1	1	1	3	3	3
Frequenza di rete Hz 50 50 50 50 50 50 50 50
Potenza assorbita dalla rete	kW	3,1	3,1	3,1	4,2	4,2	4,2	3,4
Grado di protezione		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Protezione di rete (lento)	A	16	16	16	16	16	16	16
Prolunga 30m	mm2	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Collegamento idrico
Pressione in entrata (max.)	MPa	1	1		1	1	1	1
Temperatura in entrata (max.)	°C	60	60	60	60	60	60	60
Portata (min.)	l/min	12 12 12	12 12 12	12 12 12
Altezza di aspirazione (max.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Dati di potenza apparecchio
Grandezza dell'ugello standard	-- 033 033 033 038 038 043
Pressione d'esercizio	MPa	15	15	15	17	17	17	14
Sovrapressione (max.)	MPa	22,5	22,5	22,5	25,5	25,5	25,5	21
Portata, acqua	l/min	9,3	9,3	9,3	11,5	11,6	11,6	11,5
Forza repulsiva della pistola ad alla pressione	N	21,3	21,3	21,3	21,3	21,3	21,3	21,3
Dimensioni e pesi
Tipico peso d'esercizio	kg	30	33	25	32	35	27	39
Lunghezza	mm	455 455	290 455	455 455	290 455
Larghezza	mm	400 400	300 400	400 300 400
Altezza, archetto di spinta sotto (so-pra)	mm	700(970)	890(970)	565 700(970)		890(970)	565 700(970)
Quantità olio	l	0,25	0,25	0,25	0,20	0,20	0,20	0,35
Tipo di olio	Tipo	15W40	15W40	15W40	15W40	15W40	15W40	0W40
Valori rilevati secondo EN 60335-2-xx
Valore di vibrazione mano-braccio	m/s2	2,4	2,8	2,4	3,0	2,9	3,0	2,7

HD 6/15	M	HD 6/15MX	HD 6/15 M PU	HD 7/17 M	HD 7/17 MX	HD 7/17 M PU	HD 7/14-4 M
Dubbio K m/s20,7 0,8 0,7 0,8 0,8 0,8 0,8
Pressione acustica dB(A) 74 74 76 79 78 79 68
Dubbio KpA	d	B	(	A	)	3	3
Livello di potenza sonora LWA + dubbio KWA	d	B	(	A	)	9	0
							9

HD 7/14-4		MX	HD 7/16-4 M	HD 7/16-4 MX	HD 8/18-4 M	HD 8/18-4 MX	HD 8/18-4 M PU
Collegamento elettrico
Tensione di rete	V	230	400	400	400	400	400
Fase	~	1	3	3	3	3	3
Frequenza di rete	Hz	50	50	50	50	50	50
Potenza assorbita alla rete	kW	3,4	4,2	4,2	4,6	4,6	4,6
Grado di protezione		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Protezione di rete (lento)	A	16	16	16	16	16	16
Prolunga 30m	mm2	2,5	2,5	2,5	2,5	2,5	2,5
Collegamento idrico
Pressione in entrata (max.)	MPa	1	1	1	1	1	1
Temperatura in entrata (max.)	°C	60	60	60	60	60	60
Portata (min.)	l/min	12	12	12	12	12	12
Altezza di aspirazione (max.)	m	0,5	0,5	0,5	0,5	0,5	0,5
Dati di potenza apparecchio
Grandezza dell'uglio standard	--	043	042	042	042	042	042
Pressione d'esercizio	MPa	14	16	16	18	18	18
Sovrapressione (max.)	MPa	21	24	24	27	27	27
Portata, acqua	l/min	11,5	11,6	11,6	12,5	12,5	12,5
Forza repulsiva della pistola ad alta pressione	N	21,3	21,3	21,3	21,3	21,3	21,3
Dimensioni e pesi
Tipico peso d'esercizio	kg	42	40	43	41	44	36
Lunghezza	mm	455	455	455	455	455	290
Larghezza	mm	400	400	400	400	400	300
Altezza, archetto di spinta sotto (so-pra)	mm	890 (970)	700 (970)	890 (970)	700 (970)	890 (970)	565
Quantità olio	I	0,35	0,35	0,35	0,35	0,35	0,35
Tipo di olio	Tipo 0W40 15W40 15W40 15W40 15W40 15W40
Valori rilevati secondo EN 60335-2-xx
Valore di vibratione mano-braccio	m/s2	2,7	2,4	2,5	2,3	2,3	2,3
Dubbio K	m/s2	0,8	0,7	0,7	0,7	0,7	0,7
Pressione acustica	dB(A)	69	70	72	75	73	76
Dubbio KpA	dB(A)	3	3	3	3	3	3
Livello di potenza sonora LWA + dubbio KWA	dB(A)	85	86	88	91	89	92

Con riserva di modifiche tecniche.

sDichiarazione di conformità CE

Con la presente si dichiarare che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da moi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente di-chiarazione perde agli validità.

Prodotto: Pulitore ad alta pressione

Tip:1.150-xxx

Direttive CE pertinenti

2000/14/CE

2006/42/CE (+2009/127/EG)

2011/65/UE

2014/30/UE

Norme armonizzate applicate

EN 60335-1

EN 60335-2-79

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD x/xx

EN 61000-3-3: 2013

HD x/xx

EN 61000-3-11:2000

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Pressione acustica dB(A)

	misurata garantita
HD 6/15 M 87 90
HD 6/15 MX 87 90
HD 6/15 M PU 90 92
HD 7/17 M 92 95
HD 7/17 MX 91 94
HD 7/17 M PU 92 95
HD 7/14-4 M 81 84
HD 7/14-4 MX 82 85
HD 7/16-4 M 83 86
HD 7/16-4 MX 86 88
HD 8/18-4 M 88 91
HD 8/18-4 MX 87 89
HD 8/18-4 M PU 90 92

I firmatari agiscono per incarico e con delega della direzione.

S. Reiser

Responsabile della documentazione: S. Reiser

Funcionamento con detergente

Nota
