MANUALE UTENTE Stream M1 Capital Sports

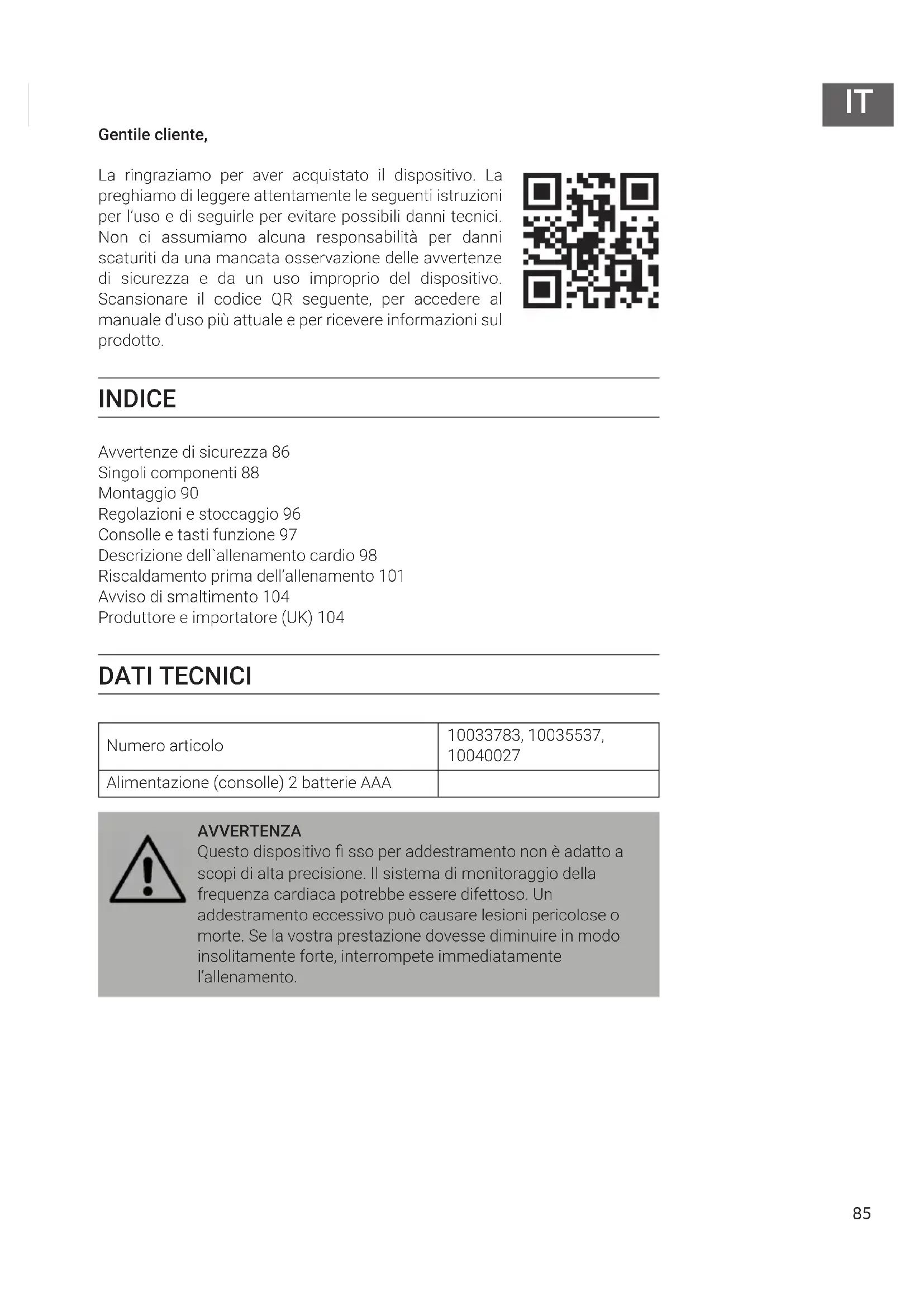

Gentile cliente, La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d’uso più attuale e per ricevere informazioni sul prodotto. INDICE Avvertenze di sicurezza 86 Singoli componenti 88 Montaggio 90 Regolazioni e stoccaggio 96 Consolle e tasti funzione 97 Descrizione dell`allenamento cardio 98 Riscaldamento prima dell’allenamento 101 Avviso di smaltimento 104 Produttore e importatore (UK) 104 DATI TECNICI Numero articolo 10033783, 10035537,

Alimentazione (consolle) 2 batterie AAA AVVERTENZA Questo dispositivo sso per addestramento non è adatto a scopi di alta precisione. Il sistema di monitoraggio della frequenza cardiaca potrebbe essere difettoso. Un addestramento eccessivo può causare lesioni pericolose o morte. Se la vostra prestazione dovesse diminuire in modo insolitamente forte, interrompete immediatamente l‘allenamento.86

Leggere attentamente tutto il manuale prima di procedere all’uso del dispositivo e conservarlo per future consultazioni. Le caratteristiche del prodotto possono essere leggermente diverse da quelle rappresentate nelle immagini. Il produttore si riserva il diritto di effettuare modiche senza preavviso.

• Conservare il manuale d’uso in un luogo sicuro, in modo da poterlo consultare in ogni momento.

• Procedere al montaggio del dispositivo solo dopo aver letto l’intero manuale d’uso. La sicurezza e l’efcacia del dispositivo sono garantite solo in caso di montaggio corretto e a regola d’arte e in un contesto di utilizzo appropriato. È responsabilità dell’acquirente garantire che tutti gli utilizzatori del dispositivo siano informati riguardo alle avvertenze di sicurezza e alle misure a cui è necessario prestare attenzione.

• Il dispositivo deve essere posizionato sua una supercie piana e stabile per poter essere utilizzato in sicurezza. Per proteggere il pavimento, utilizzare un tappetino. Non utilizzare il dispositivo in ambienti umidi, ad es. vicino a piscine, ecc. La distanza di sicurezza intorno al dispositivo deve essere di almeno 0,6 metri.

• Prima di iniziare il programma di allenamento, consultare assolutamente un medico, per assicurarsi di non avere problemi sici o di salute che potrebbero rappresentare un rischio per il vostro benessere o la vostra sicurezza attraverso l’uso del dispositivo o che potrebbero impedire il corretto utilizzo del dispositivo. Il parere del medico è di importanza vitale se si assumono medicinali che influiscono sul battito cardiaco, sulla pressione sanguigna o sul tasso di colesterolo.

• Prestate attenzione ai segnali del vostro corpo. Un allenamento errato o eccessivo può essere dannoso per la salute. Interrompere l’allenamento se dovesse comparire uno dei seguenti sintomi: dolore, sensazione di pressione sul petto, battito cardiaco irregolare, estrema mancanza di ato, giramenti di testa o nausea. Se uno di questi sintomi dovesse comparire, consultare assolutamente un medico prima di procedere con l’allenamento.

• Non allenarsi subito dopo i pasti.

• Il dispositivo può essere montato solo da persone adulte. Tenere i bambini lontano dal dispositivo.

• Il dispositivo può essere utilizzato esclusivamente in ambienti casalinghi.

• Il dispositivo non è adatto a usi terapeutici. Può essere utilizzato solo per gli esercizi descritti nel manuale.

• Indossare un abbigliamento adeguato e scarpe da allenamento durante l’utilizzo del dispositivo. Evitare abiti larghi che potrebbero restare impigliati nel dispositivo o indumenti che limitano la libertà di movimento.

• Prima di ogni utilizzo, controllare che impugnature, sella, dadi e bulloni siano avvitati saldamente.

• Rispettare la posizione massima per i componenti del dispositivo regolabili e non superare mai il segno “Stop”, in quanto potrebbero insorgere rischi.

• Utilizzare il dispositivo solo secondo le modalità descritte. Se durante il montaggio o il controllo doveste notare componenti difettose o udire strani rumori durante l’utilizzo, interrompete immediatamente l’utilizzo. Tornare ad utilizzare il dispositivo solo dopo aver risolto il problema.

• Quando si solleva o si sposta il dispositivo, fare attenzione a non farsi male alla schiena. Utilizzare sempre una tecnica di sollevamento appropriata e, in caso, chiedere l’aiuto di un’altra persona.

• Tutti i componenti mobili (ad es. pedali, impugnature, sella, ecc.) devono essere manutenuti settimanalmente. Controllarli prima di ogni utilizzo. Se qualcosa dovesse essere allentato o rotto, procedere immediatamente alla riparazione o al ssaggio. Utilizzare il dispositivo solo dopo aver ristabilito la condizione ottimale.

• Tenere il cavo di alimentazione lontano da fonti di calore.

• Non inserire oggetti nelle aperture del dispositivo.

• Prima di spostare o pulire il dispositivo, spegnerlo e staccare la spina. Sfregare le superci con un detergente delicato e un panno umido. Non utilizzare solventi.

• Non utilizzare il dispositivo in luoghi non temperati, come ad es. garage, verande, bagni, carport o all’aperto.

• Utilizzare il dispositivo esclusivamente secondo le modalità descritte nel manuale d’uso.

• Una riparazione errata e modiche strutturali (ad es. la rimozione o sostituzione di parti originali) possono mettere in pericolo l’utilizzatore del dispositivo.

• Il volano diventa estremamente caldo durante l’utilizzo.

• Attivare il tasto di blocco quando non si utilizza il dispositivo.

• I bambini a partire dagli 8 anni, i portatori di handicap mentali e sici possono utilizzare l‘apparecchio solo se hanno avuto una conoscenza approfondita delle funzioni e delle precauzioni di sicurezza da parte di un supervisore responsabile.

• Assicurarsi che i bambini non giochino con l‘apparecchio.

• Prima dell‘uso, controllare la tensione sul badge dell‘apparecchio. Collegare l‘apparecchio solo a prese corrispondenti alla tensione dell‘apparecchio. Avvertenza: peso massimo dell’utilizzatore: 150 kg.88

SINGOLI COMPONENTI Numero Descrizione Quantità 1 Telaio principale 1 2 Guida di scorrimento 1 3 Tubo stabilizzatore anteriore 1 4 Tubo di supporto posteriore 1 12L/R Pedale L/R 1/1 38 Seduta 1 95 Consolle 189 IT90

MONTAGGIO Avvertenza: chiedere l’aiuto di una seconda persona per il montaggio.

Posizionare la seduta (38) sulla guida di scorrimento (2). Fissare i delimitatori (34) sul retro della guida di scorrimento (2) con due viti a croce (62).91

Fissare il tubo di supporto posteriore (4) alla guida di scorrimento (2) e stringere saldamente con 4 rondelle (55), 4 rondelle elastiche (52) e 4 viti a brugola (81).92

Fissare il tubo dello stabilizzatore anteriore (3) al telaio principale (1) con 2rondelle (55), 2 rondelle elastiche (52) e 2 viti a brugola (45).93

Inserire la guida di scorrimento (2) nel telaio principale (1) e stringere saldamente con 2rondelle (44), 2 viti a brugola (46) e 4 viti a brugola (92). Fissare il tappo per le guide laterali L/R (11/15) sulla guida di scorrimento (2) e stringere saldamente i tappi con 2 viti (59). Applicare le 2 rondelle (#44) e le 2 viti a brugola (#46) sulla guida di scorrimento e ssarle.94

Far passare la vite a testa esagonale (50) attraverso il pedale sinistro (12L) e la boccola (64) e ssarla al foro superiore del telaio principale (1). Avvitare una seconda vite a testa esagonale (50) nel foro inferiore del telaio principale (1). Ripetere i passaggi per il pedale destro (12R).95

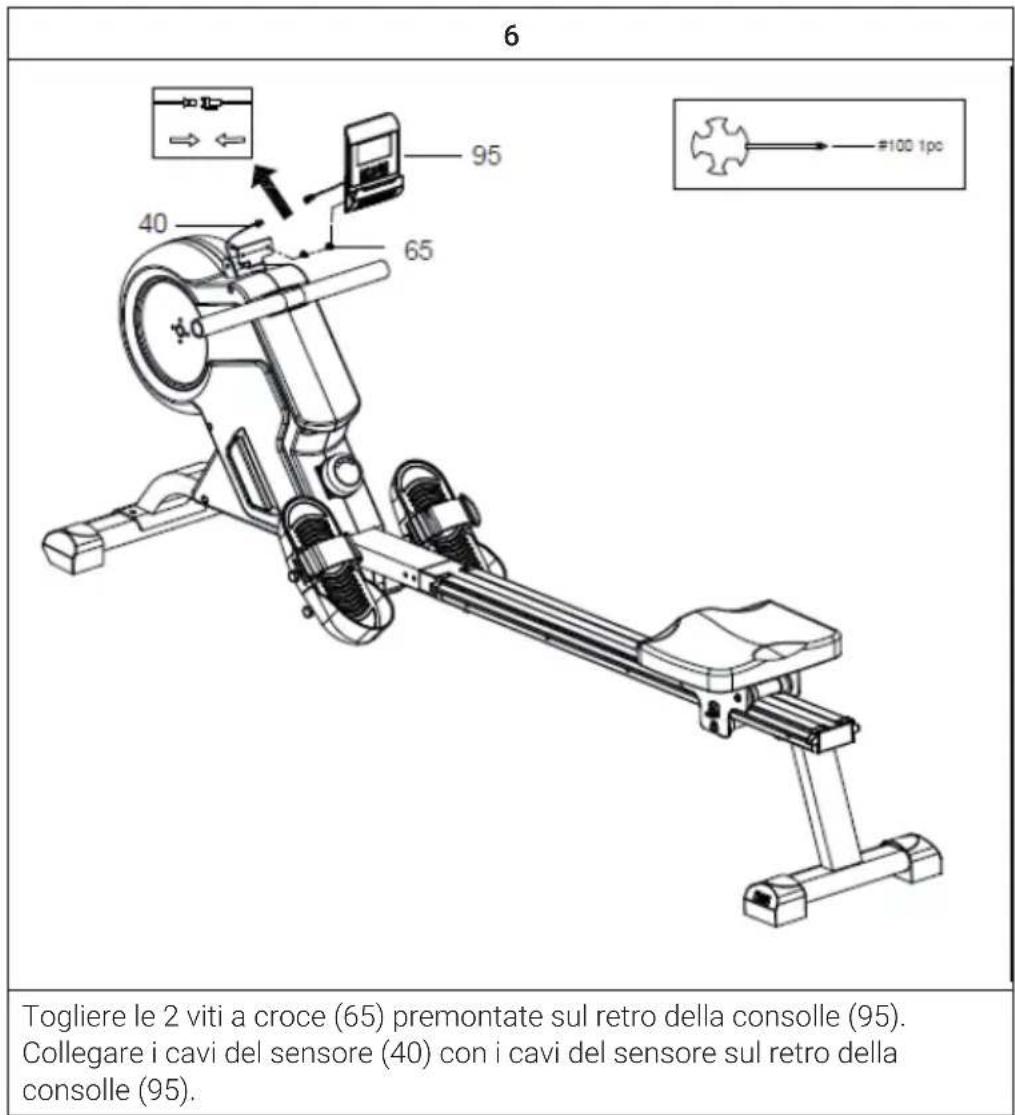

Togliere le 2 viti a croce (65) premontate sul retro della consolle (95). Collegare i cavi del sensore (40) con i cavi del sensore sul retro della consolle (95).96

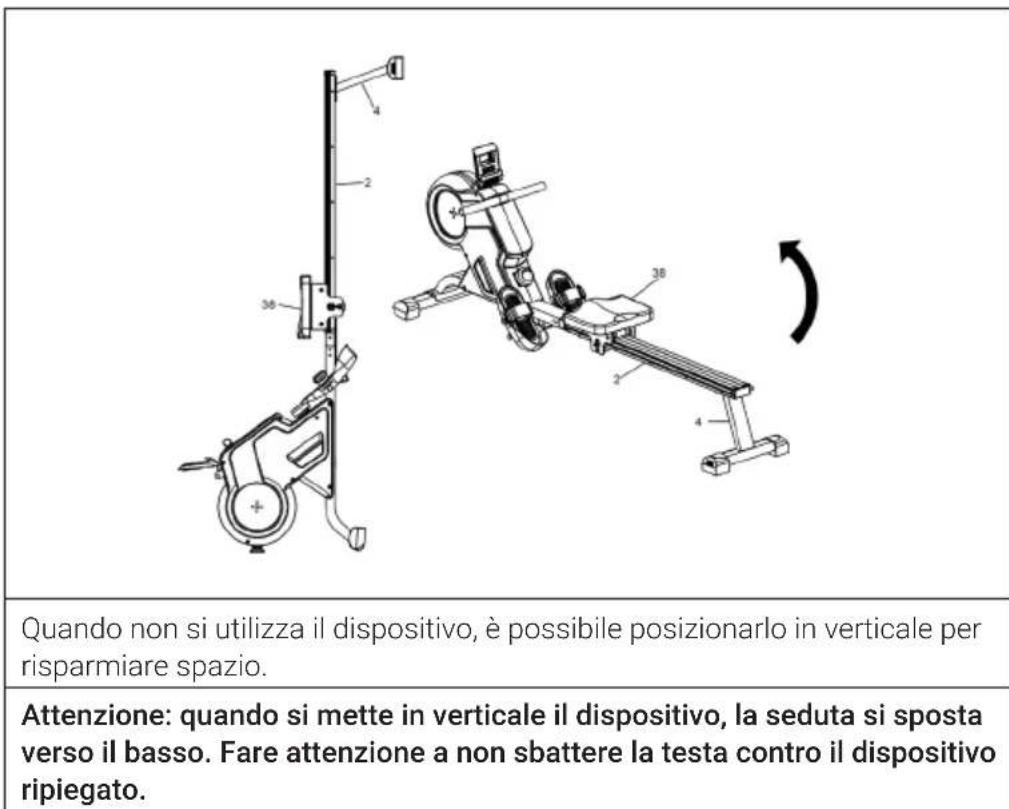

REGOLAZIONI E STOCCAGGIO

Spostare il dispositivo Per spostare il dispositivo, sollevare il supporto (38), no a quando le rotelle sul tubo di appoggio anteriore (6) toccano il pavimento. Ora è possibile spostare il vogatore al luogo desiderato senza problemi. Regolare i pedali La fascetta dei pedali è regolabile in base alle dimensioni dei piedi dell’utente. Riporre il dispositivo Quando non si utilizza il dispositivo, è possibile posizionarlo in verticale per risparmiare spazio. Attenzione: quando si mette in verticale il dispositivo, la seduta si sposta verso il basso. Fare attenzione a non sbattere la testa contro il dispositivo ripiegato.97

CONSOLLE E TASTI FUNZIONE

Tasti funzione MODE Premere MODE per selezionare le funzioni. SET Premere SET per impostare il valore di TIME, COUNT, DISTANCE, CALORIES e PULS. RESET Premere RESET per resettare il valore di TIME, COUNT, DISTANCE, CALORIES e PULS. Funzioni e utilizzo SCAN Premere MODE no a quando compare SCAN. La consolle scorre tra le 5 funzioni: Time > Count > Distance > Calorie e Pulse. Ogni indicazione viene mostrata per 6 secondi. TIME Contare il tempo complessivo da inizio a ne allenamento. Premere MODE no a quando compare TIME. Premere SET per impostare il tempo di allenamento. Il display conta automaticamente alla rovescia dal tempo impostato durante l’allenamento. COUNT Calcolare le vogate da inizio a ne allenamento. Premere MODE no a quando compare COUNT. Premere SET per impostare le vogate. Il display conta automaticamente alla rovescia dal numero di vogate impostato durante l’allenamento. DISTANCE Calcolare il tragitto percorso da inizio a ne allenamento. Premere MODE no a quando compare DIST. Premere SET per impostare la distanza di allenamento. Il display conta automaticamente alla rovescia dalla distanza impostata durante l’allenamento. CALORIES Calcolare le calorie totali da inizio a ne allenamento. Premere MODE no a quando compare CAL. Premere SET per impostare le calorie dell’allenamento. Il display conta automaticamente alla rovescia dalle calorie impostate durante l’allenamento. RPM Visualizza i colpi al minuto. PULSE Premere MODE no a quando compare PULSE. Prima di misurare la frequenza cardiaca, indossare la fascia pettorale e la consolle mostra sul display LCD il battito cardiaco attuale in battiti al minuto dopo 6-7 secondi. Durante la misurazione, il valore indicato può essere superiore a quello effettivo nei primi 2-3 secondi. Avvertenza: per misurare la frequenza cardiaca è necessaria una fascia pettorale. La fascia pettorale NON è inclusa in consegna. Il valore misurato non è da considerarsi come base per trattamenti medici!98

DESCRIZIONE DELL`ALLENAMENTO CARDIO

Un allenamento cardio regolare stimola il sistema cardiovascolare (cuore e respirazione). Si migliora la propria forma sica, si perde peso e si bruciano i grassi. Questo è l‘allenamento consigliato per perdere peso. Durante l‘allenamento, per prima cosa viene bruciato il glucosio e in seguito vengono bruciati i grassi accumulati nel corpo. Un allenamento cardio impegnativo (ad esempio un allenamento a intervalli, un allenamento ad alta resistenza e per un periodo prolungato) richiede uno sforzo maggiore e migliora non solo la resistenza ma rafforza anche i muscoli. Di solito più l‘allenamento è regolare, più è efciente (anche per sessioni brevi di 20 minuti). Durante l´allenamento La resistenza durante la fase di allenamento cardio è decisiva per l‘intensità dell‘allenamento e per i risultati ad esso collegati. Un allenamento ottimale comprende una fase di riscaldamento (1), una fase di allenamento cardio più intensa (2) e la fase di recupero nale (3). Per fare progressi o bruciare calorie, eseguire queste 3 fasi e allenarsi sull‘ergometro per almeno 20-30 minuti.

1. Fase di riscaldamento

Iniziare sempre l‘allenamento con una resistenza bassa. Un periodo di riscaldamento di 5-10 minuti è importante per riscaldare i muscoli. Soprattutto durante la fase di riscaldamento, la circolazione e i gruppi muscolari devono avere il tempo di adattarsi al work out successivo. Se si è principianti, allenarsi per i primi 3 minuti al livello più semplice e aumentare gradualmente il livello in base al proprio benessere personale.

2. Fase di allenamento cardio

Dopo circa 10 minuti è possibile passare alla fase di allenamento cardio. Se si utilizza il programma di allenamento a intervalli, il computer controlla la resistenza in base al tipo di intervallo scelto e simula il cambiamento di intensità.99

La fase di allenamento cardio viene assegnata all‘area di allenamento aerobica o anaerobica, a seconda della quantità di energia richiesta. Tali aree sono denite come segue: Zona di allenamento aerobica In questa zona si migliora il sistema cardiovascolare e si bruciano i grassi. Nonostante il battito accelerato, la respirazione più profonda, il riscaldamento e la lieve sudorazione, non ci si sente molto affaticati. La respirazione non è signicativamente accelerata e pertanto non si ha affanno e si ha la sensazione di poter sopportare lo sforzo per un tempo prolungato senza affaticarsi troppo. È come se si camminasse in salita in modo facile e veloce. I muscoli e il cuore lavorano più intensamente e possono ottenere la maggior parte del fabbisogno energetico utilizzando l‘ossigeno dalla produzione di energia aerobica. Sebbene anche la produzione di energia anaerobica sia attiva, lo è solo in minima parte. L´acido lattico prodotto in questo processo può essere scomposto per produrre energia. La maggior parte dell´allenamento si dovrebbe completare nella fase di allenamento aerobico. Se si aumenta ulteriormente l’intensità, si raggiunge un limite nel quale l´energia aerobica non sarà più in grado di aumentare la sua produzione. A questo punto avviene uno spostamento verso la produzione di energia anaerobica la quale viene usata in misura maggiore. Ora si passa alla fase di allenamento anaerobico. Allenamento anaerobico In questa zona si migliorano le prestazioni e la velocità. Non appena in questa fase si aumenta di nuovo l’intensità dell´allenamento, il movimento diventa notevolmente più faticoso a causa del crescente livello di lattato. Si comincia a sudare maggiormente, la respirazione diventa più veloce e dopo un po´ di tempo, in base alla propria forma sica, i muscoli sono affaticati, ci si sente esausti e non si riesce ad andare avanti a questo livello.100

Al termine dell´allenamento cardio rimanere almeno 5 minuti nella fase di recupero usando bassi livelli di resistenza. La fase di recupero è utile anche per prevenire possibili dolori muscolari dopo l‘allenamento. Inoltre dopo una sessione di allenamento intensivo, si consiglia la rigenerazione attiva ad esempio con un bagno caldo, una sauna o un massaggio. Progressi nell´allenamento L‘allenamento può essere intensicato mensilmente prolungando la fase di allenamento cardio o eseguendo un livello di resistenza più elevato (o un allenamento a intervalli più impegnativo). Mangiare e bere

• Bere prima, durante e dopo l‘allenamento.

• Bere almeno 2 sorsi d‘acqua (10-20 cl) ogni 10-15 minuti durante l‘allenamento.

• Se l‘allenamento dura più di 1 ora, si consiglia di bere uno sport drink per idratarsi durante gli esercizi.

• Per un allenamento cardio ottimale è molto importante seguire un‘alimentazione adeguata sia prima che dopo l‘attività sica. Prima dell‘allenamento, è preferibile mangiare carboidrati presenti ad esempio nel riso e nella pasta in quanto forniscono al corpo un‘importante quantità di energia. Dopo l‘allenamento è necessario „ricaricarsi“ con le proteine presenti nelle uova, nello yogurt e nella frutta secca. Anche nel caso in cui si voglia perdere peso, è assolutamente necessario mangiare dopo l‘allenamento afnché il corpo si possa rigenerare.101

Eseguire gli esercizi di riscaldamento prima di ogni sessione di allenamento. In questo modo verranno mobilitate le articolazioni e attivati i muscoli. Se durante movimenti singoli dovessero sorgere sensazioni di malessere o dolori, saltare l’esercizio in questione e concordare un riscaldamento specico con il medico o il personal trainer. Ogni movimento deve essere ripetuto diverse volte (a destra e a sinistra) in modo da poter realizzare un allenamento cardio in modo rilassato. Calcolare circa 5 minuti per la seguente routine di allenamento CapitalSports:

Muovere lentamente la testa alternativamente avanti, indietro, a destra e a sinistra. In seguito mobilizzare le spalle (movimenti circolari).102

Ruotare i anchi tenendo le braccia distese. I piedi non sono ssi sul pavimento (le caviglie accompagnano la rotazione del corpo). Piegare i anchi lateralmente tenendo un braccio disteso verso l’alto. Mantenere la posizione per qualche secondo per ogni lato.

Posizionarsi su una sola gamba e mantenere in tensione con la mano. In questo modo si mobilizza la caviglia e si distende leggermente la coscia. Se necessario, trovare un appoggio per mantenere l’equilibrio. Restare su una sola gamba e ruotare la caviglia in entrambe le direzioni eseguendo movimenti circolari.103

Piegarsi sulle ginocchia tenendo i piedi divaricati in corrispondenza delle spalle e abbassarsi con le braccia distese in avanti no a quando i anchi sono all’altezza delle ginocchia. Sedersi con le gambe piegate in modo che le suole dei piedi si tocchino. Molleggiare delicatamente con le ginocchia. In questo modo si mobilizzano le caviglie e la parte esterna delle cosce. Impugnare le caviglie e mantenere la schiena diritta.

Sedersi e piegarsi in avanti con le gambe distese. Cercare di mantenere la presa sul malleolo e di allungarsi progressivamente oltre la punta dei piedi.104

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i riuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l’amministrazione locale oppure il servizio di gestione dei riuti domestici. Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali riuti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l’ambiente e la salute delle persone da conseguenze negative. PRODUTTORE E IMPORTATORE (UK) Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania. Importatore per la Gran Bretagna: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom105
