Belle Epoque 1912 - Giradischi Auna - Manuale utente e istruzioni gratuiti

MANUALE UTENTE Belle Epoque 1912 Auna

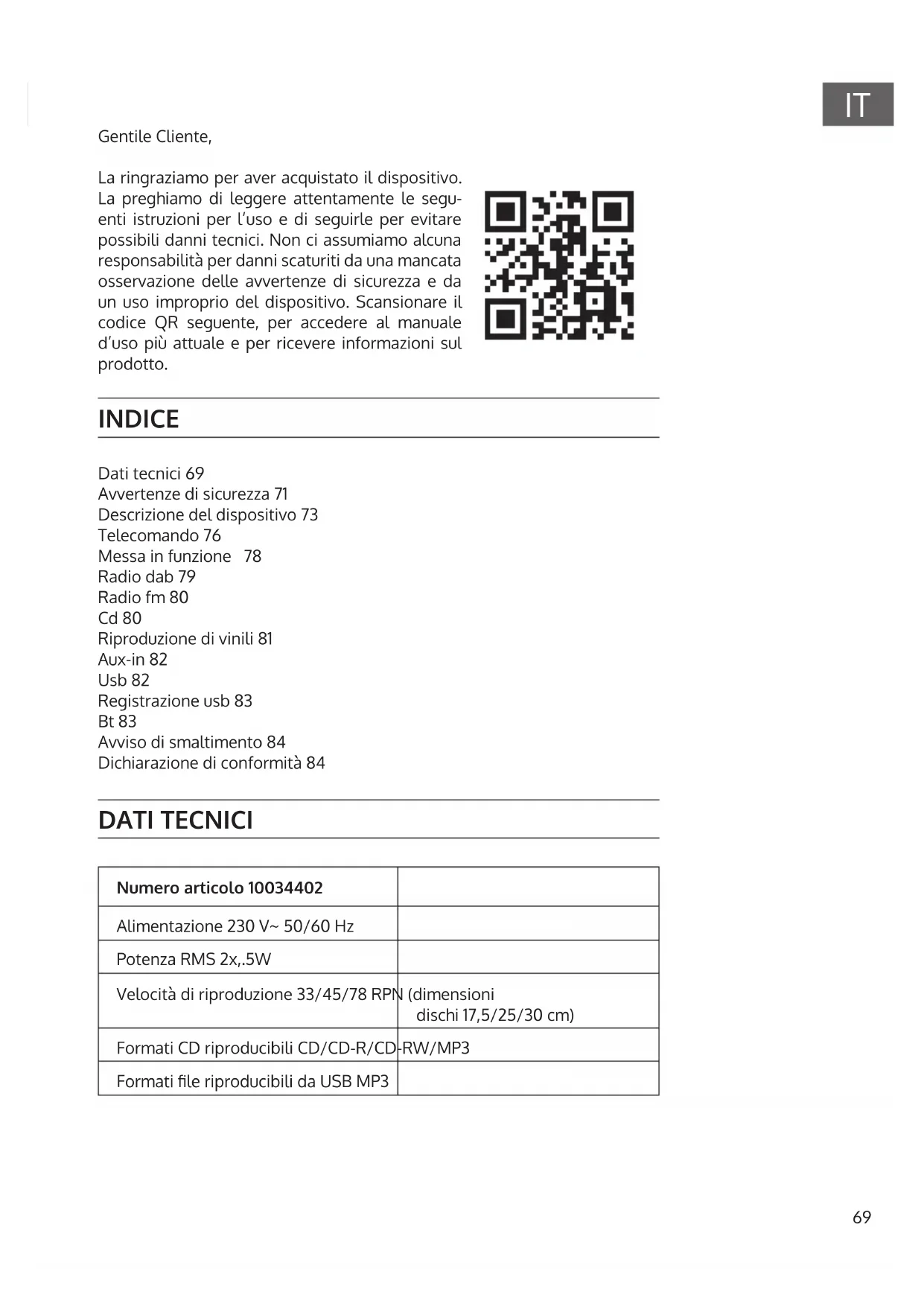

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo una responsabilità per danni scaturiti da una mancata osservazione delle avventenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Dati tecnici 69

Avverenze di sicurezza 71

Descrizione del disposativo 73

Telecomando 76

Messa in funzione 78

Radio dab 79

Radio fm 80

Cd 80

Riproducione di vinili 81

Aux-in 82

Usb 82

Registrazione usb 83

Bt 83

Avviso di smaltimento 84

Dichiarazione di conformità 84

DATI TECHNICI

Numero articolo 10034402
Alimentazione 230 V~ 50/60 Hz
Potenza RMS 2x,.5W
Velocità di riproduzione 33/45/78 RPN (dimensioni dischi 17,5/25/30 cm)
Formati CD riproducibili CD/CD-R/CD-RW/MP3
Formati file riproducibili da USB MP3

AVVERTENZA

Il triangolo con il lampo con la seguente avvertenza: TENSIONE PERICOLOSA: il symbolo del lampo con la punta a freccia all'interno del triangolo serve aindicare all'utente la presenza di una tensione pericolosa non isolata nell'alloggiamento del prodotto, che è di forza sufficiente a rappresentare un pericolo di folgorazione per persona.

Il triangolo con il punto esclamativo e la seguite avvertenza: ATTENZIONE: il punto esclamativo all'internalo del triangolo serve aindicare all'utente la presenza di importanti indicazioni relative a utilizzo e manutenzione del disposito contente nel manuale accluso al prodotto.

AVVERTENZE DI SICUREZZA

• Leggere il manuale. Tutte le avventenze di utilizzo devono essere lette prima di procedere all'uso del dispositivo.
• Conservare il manuale per future consultagioni.
  Rispettare le direttive relative ad attenzione,utilizzo e sicurezza.
• Il disposativo non deve essere utilizzato nelle vicinanze d'acqua o entrare in contatto con umidità.
• Assicurarsi che non finiscano liquidi sulle aperture del dispositivo.
• Muovere con cura il dispositivo ed evitare colpi.
  Non bloccare le uscite del disposativo.
  Non posizionare il dispositivo vicino a fonti di calorie (ad es. termosifoni) o al sole.
• Collegare il disposativo come descripto nel manuale.
• Questo dispositivo è collegato a una protezione da sovraccarico. La sostituzione deve essere realizzata solo da un technique esperto o dal produttore del dispositivo.
• Per pulire il dispositivo, rispettore leindicazioni fornite.
• Scollegare il cavo se il dispositivo non viene utilizzato per lunghi periodi.
• Il disposativo deve essere riparato da una persona qualificata se:

a. Il cavo di alimentazione è danneggiato.
b. Sono caduti oggetti nel dispositivo o è penetrata umidità al suo interno.
c. Il dispositorio è stato esesto a pioggia.
d. Il disposativo non funziona correttamente alla valori nominali di modifiche esterne.
e. Il disposativo è guasto.

• L'utente non deve cercare di effettuare opere di manutenzione che trascendono le informazioni fornite in quello manuale.
• Il disposativo non deve essere esposto a gocce o spruzzi e non è possibile posizionale sopra al disposativo oggetti pieni di liquidi, come ad es. vasi.
• Per scollegare Completely l'afflusso di tensione, è necessario staccare la spina alla presa elettrica, dato che sono i separators della spina del disposizio.
• La spina del dispositivo non deve essere ostacolata O deve essere

facilitmente accessibile secondo l'utilizzo corretto.

• La batteria non deve essere esposta a calore eccessivo come sole, fuoco o simili.
• Una pressione sonora eccessiva di auricolari o cuffie più causare la perdita dell'udito.
• Tenere una distanza minima (8 cm) intorno al dispositivo per garantire una ventilazione sufficiente.
• Non ostacolare la ventilazione. Non copire le aperture di ventilazione con oggetti come giornali, tovaglie, tende, ecc.
• Non pogiare fiamme libere sul dispositivo, come ad es. candele accese.
• Quando si procede allo smaltimento delle batterie, tenere in considerazioni gli aspetti ecologici.
• Il disposativo deve essere utilizzato in zone climatiche temperate.
• Pericolo di esplosione dovuto a un'errata sostituzione della batteria.
• Sostituire le batterie solo con altre della stessa tipologia o equivalenti.
• La spina deve essere fácilmente accesibile.

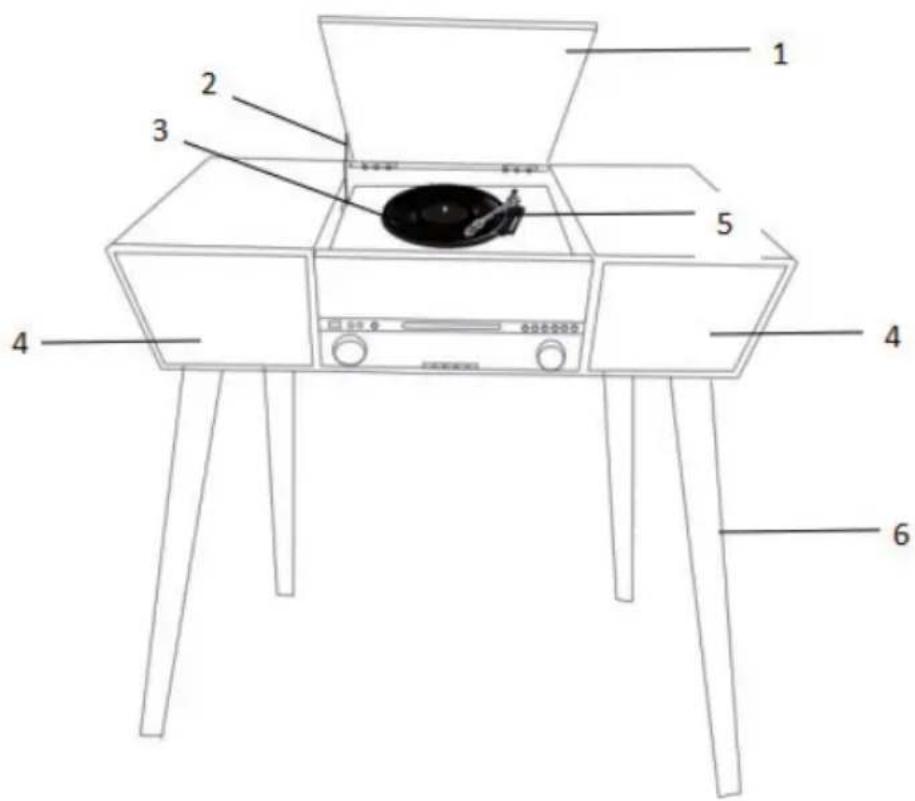

1 Copertura protezione polvere
2 Meccanismocopertura
3 Piatto rotante
4 Altoparlanti
5 Braccio del pickup
6 Gambe in legno

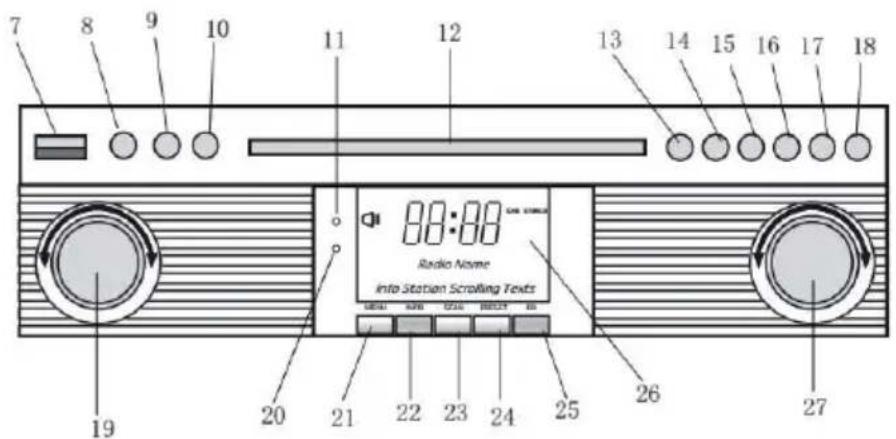

Fronte

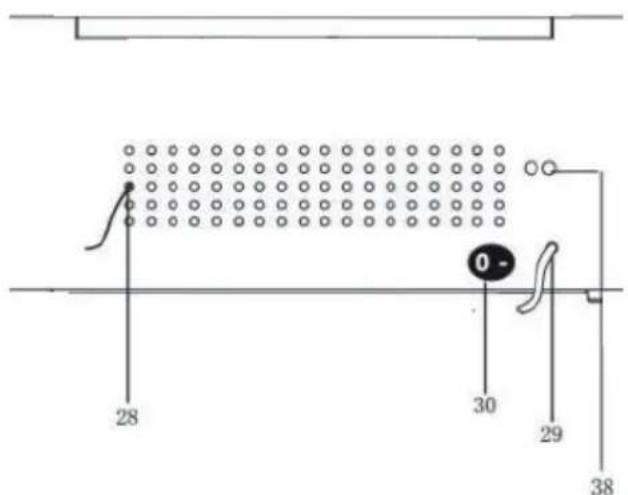

Retro

7 PRESA USB
8 AUX-IN
9 INGRESSO CUFFIE 3,5 mm
10 TASTO FUNZIONI (DAB/FM/ CD/USB/PHONO/TAPE/AUX)
11 SENSORE TELECOMANDO
12 VANO CD
13 PLAY/PAUSE
14 STOP
15 DN/F-R
16 UP/F-F-F
17 REC/DEL (register/cancelare)
18 APRIRE/CHIUDERE VANO CD

19 VOLUME/STANDBY
20 POWER-LED
21 MENU DAB
22 INFO DAB
23 SCAN DAB
24 IMPOSTAZIONI PREDEFINITE DAB
25 IMMISSIONE DAB
26 SCHERMO LCD
27 TUNING/MODALITA PLY
28 ANTENNE FM/DAB
29 CAVO AC
30 ON/OFF

31 Adattatore

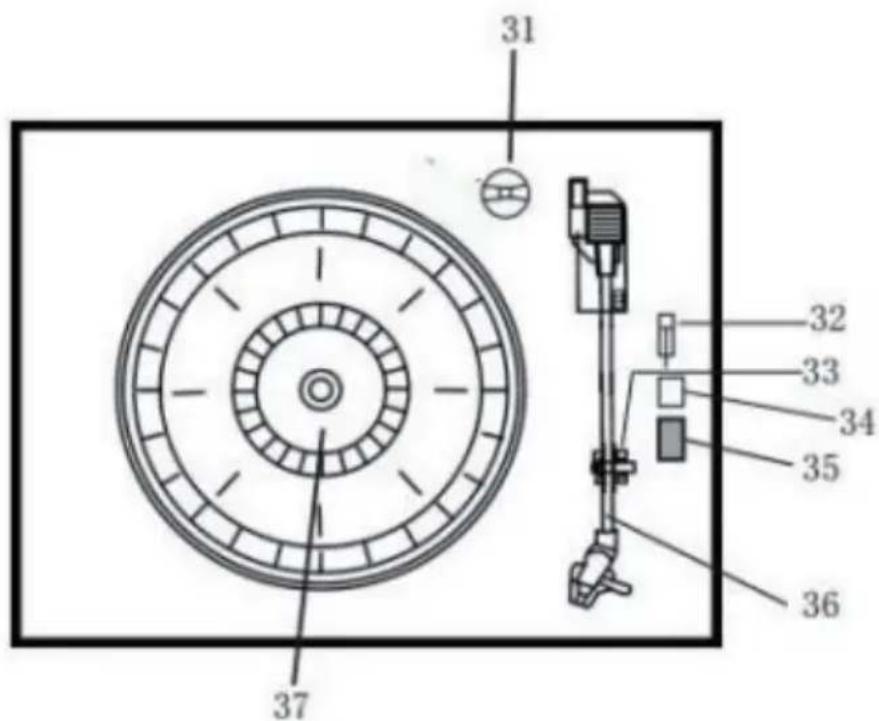

32 Interruptatore per mettere in pausa il pietto
33 Supporto del braccio del pickup
34 Stop automatico on/off
35 Selezione velocità 33/45/78 giri/minuto
36 Braccio del pickup
37 Piatto girevole
38 Line out

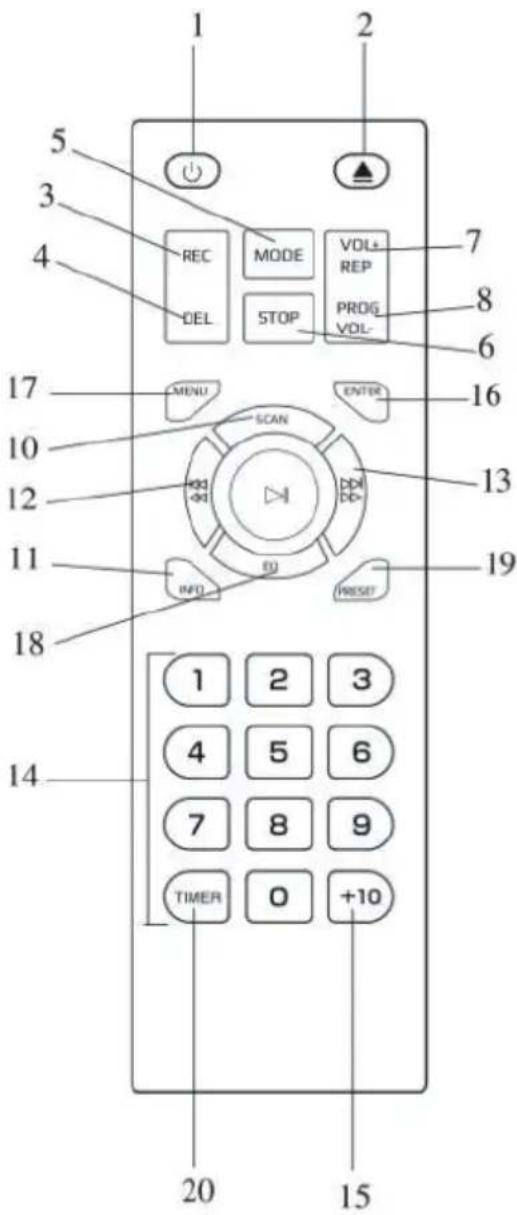

TELECOMANDO

1 On/Off

12 Titolo precedente/Indietro veloc

2 Apriere/Chiudere vano CD

13 Titolo successivo/Avanti veloc

3 Registrare

14 Pannello tasti

4 Cancellare

15 +10

5 Modalità

16 Inserire

6 Stop

17 Menu

7 Ripetere/Volume+

18 EQ

8Programma/Volume

19 Impostazioni

9 Play/Pausa

20 Timer

10 Scan DAB

11 Info

Inserire le batterie nel telecomando

Il telecomando a infrarossi funzione con 2 batterie UM-4 R03, AAA (3V). Le batterie non sono incluse in segna.

Accendere/Spagnere

1. Premere POWER per accendere il dispositivo. L'indicazione di funzionamento si illumina.
2. Premere il tasto di selezione delle funzioni (DAB/FM/CD/USB/TAPE/PHONO/AUX IN) per scegliere la funzione desiderata.
3. Iniziare a regolare il volume con l'apposita manopola.
4. Finito l'utilizzo, premere di nuovo POWER per spegnere il disposativo. L'indicazione di alimentazione si spegne.

Note: il disposativo è conforme allo standard ERP2 e passa in standby se non viene utilizzato entro 15 minuti. Premere due volte POWER per riavviare il disposativo.

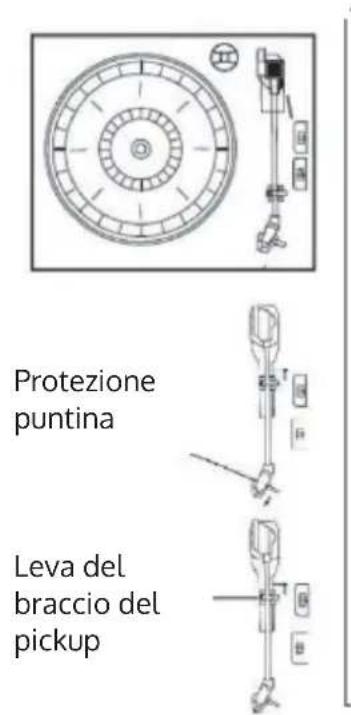

MESSA IN FUNZIONE

• Togliere il dispositivo alla scatola facendo attenzione e rimuoverete tutto il materiale d'imballaggio.
• Srotolare completeness il cavo di alimentazione.
• Estrarre completeness l'antenna FM in tutta la sua lunghezza.
• Rimuovere il filo attorcigliato che era attaccato al braccio del tono per il tramporto.
• Togliere la copertura trasparente della puntina, spostandola in direzione della freccia.
• Durante l'utilizzo, fare attenzione alla puntina, dato che i danni alla puntina non sono coperti alla garanzia.
• Togliere il nastro di trasporto utilizzato per fissare il braccio del pickup durante la spedizione.
• Lasciare andare la leva di fissaggio del braccio del pickup.

Vite di trasporto

RADIO DAB

Premere ripetutamente il tasto funzioni (10) (5 sul telecomando) per selezionare la modalità DAB. Premere SKIP+/- (16/15) (12/13 sul telecomando) per cercare il programma.

Menu DAB

Premere MENU (21) (17 sul telecomando) per accedere alle opzioni.

1. Scansione completa: selezionare questa opzione per realizzare la scansione completa dei programmi DAB disponibili. Per realizzare la stessa azione è possibile premere SCAN (23).
2. Sintonizzazione manuale: selezionare questa opzione per selezionare manualmente la frequenza DAB.
3. DRC: selezionare questa opzione per scegliere tra DRC basso, DRC alto e DRC off.
4. Prune: selezionare esta opzione per accendere o spagnere la regolazione delle emittenti.

Salvare emittenti DAB

Possono essere salvate fino a 20 emittenti predefinite.

1. Tenere premuto PRESET (24) (19 sul telecomando). Sul display compare PRESET STORE. Premere SKIP + / - (16/15) (12/13 sul telecomando) per selezionare la posizione di salvataggio. Premere ENTER (9) (16 sul telecomando) per confermare.
2. Premere PRESET (24) (19 sul telecomando) per navigare tra le impostazioni predefinite.

Info DAB

Premere ripetutamente INFO (22) (18 sul telecomando) per restrare le seguenti informazioni: NOME/KBPS/DATA/ORA.

RADIO FM

Premere ripetutamente il tasto funzioni (10) (5 sul telecomando) per selezionare la modalità FM. Ruotare la manopola di regolazione (27) per selezionare manually la frequenza.

Menu FM

Premere MENU (21) (17 sul telecomando) per accedere alle opzioni.

1. Impostazione scansione: selezionare questa opzione per scegliere tra la scansione di tutte le emittenti o la scansione delle emittenti con segnale intenso.
2. Impostazione audio: selezionare questa opzione per forzare Mono Audio o attivare Stereo Sound.

Salvare emittenti FM

V. le istruzioni DAB PRESET.

Info FM

Premere ripetutamente INFO (22) (18 sul telecomando) per migliorare le seguenti informazioni: TIPO DI PROGRAMMA/FREQUENZA/AUDIO/DATA/ORA.

CD

1. Premere CD/USB per passare in modalità CD e sullo schermo compaiono il symbolo "---" e "DISC". Il disposativo può riproduire CD, CD-R, CD-RW.
2. Premere OP/CL in alto per aprire il vano CD.

1. Inserire il CD con il lato stampato verso l'alto.
2. Premere di nuovo OP/CL per chiudere il vano. La riproduzione inizia automaticamente dal primo titolo.
3. Il symbolo MP3 viene molto migliorato quando vengono rilevati file MP3 sul disco.

RIPRODUZIONE DI VINILI

Il disposativo è dotato di un giradischi di alta qualità, con trazione a cinghia e tre velocità. Posso sono essere riprodotti dischi in 33/45/78 giri.

1. Premere POWER per accendere il dispositivo.
2. Premere PHONO per attivare la modalità PHONO.
3. Assicurarsi che la copertura della puntina sia stata rimossa e che il blocco del braccio del pickup, che fissa il braccio del pickup al supporto, sua stato disattivato.
4. Selezionare la velocità corrispondente al disco che si desidera ascoltare (33/45/78 giri). Se si desidera ascoltare un 45 giri, utilizzato l'apposto adattatore.
5. Posizione are il disco sul piatto.
6. Sollevare la leva in modo che il braccio del pickup si muova dal suo supporto. Muovere il braccio del pickup verso il bordo del disco e utilizzato di nuovo la leva per abbassarlo delicatamente sul disco.
7. Impostare il volume.
8. Quando il braccio del pickup raggiunge la fine del disco, torna automaticamente al supporto e il giradischi si ferma.
9. Premere POWER per spegnere il dispositivo. L'indicazione POWER si spegne.

Nota: non girare o fermare manualmente il giradischi. Se si sposta o scuote il giradischienza aver fissato il braccio del pickup possono risultare danneggiamenti.

AUX-IN

Collegare il dispositivo audio alla connessione AUX-IN sul retro e premere PHONO/AUX IN. Iniziare la riproduzione dal dispositivo collegato.

USB

1. Premere CD/USB e il tasto funzioni per accedere alla modalità USB. Compaioni i symboli "---" e USB.
2. Inserire il supporto USB nel relative ingresso.
3. Le funzioni PLAY/PAUSA, DN/UP e STOP sono identiche alle funzioni CD.

Note: per passare da modalità di riproduzione CD a USB e viceversa, è possibile premere FUNZIONE sul pannello di controllo o PLAY/PAUSA sul telecomando per 2 secondi.

Riproduzione in modalità MP3

1. Premere PLAY/PAUSA per avviare o interrompere la riproduzione del titolo selezionato.
2. Durante la riproduzione del brano, i numero di canzone e cartella selezionate vengono migliorati sul display.
3. Premendo STOP è possible arrestare la riproduzione in agli uomini.

Durante la riproduzione CD/USB, premere ripetutamente «/» sul lato frontale del dispositivo o sul telecomando perambiare canzone. Per scorrere velocimento avanti o indietro all'internalo di un titolo, tenere premuto UP/F.F. (premere «/» per saltare 10 titoli in avanti o indietro e premere poi TRACK-10 o TRACK+10 sul telecomando.

REGISTRAZIONE USB

1. Registrazione CD

Inserire il supporto USB nell'apposto ingresso. Premere CD/USB. Inserire il CD nel vano e riproduire il titolo da registrarre. Premere due volte RECORD per avviare la registrazione. Se si riproduce l'intero CD, verranno registrati tutti i titoli. AVVERTENZA: la registrazione fallisce se si preme STOP durante la procedura.

2. Registrazione CD-MP3

Inserire il supporto USB nell'apposto ingresso. Premere CD/USB. Inserire il CD con file MP3 nel vano e riproduire il titolo MP3 da registrare. Premere due volte RECORD per avviare la registrazione. Se si riproducono tutti i file MP3, verranno registrati tutti i titoli. AVVERTENZA: la registrazione fallisce se si preme STOP durante la procedura.

3. Registrazione di vinili

Inserire il supporto USB nell'apposto ingresso. Premere PHONO/ AUX IN. Riproduire il vinile e premere due volte RECORD per avviare la registrazione. Premere STOP per arrestare la registrazione.

4. Registrazione AUX IN

Inserire il supporto USB nell'apposto ingresso. Collegare il dispositivo esterno alla connessione AUX sul retro. Premere PHONO/AUX IN, riproduire i file audio e premere due volte RECORD per avviare la registrazione.

Cancellare titoli dal supporto USB

Premere CD/USB sul lato frontale o premere a lungo PLAY/PAUSA sul telecomando per selezionare la modalità USB. Selezionare il titolo e tenere premuto Cancellare per 2 secondi. Il titolo viene cancellato.

BT

Accendere il dispositivo e premere FUNZIONE per selezionare BT. Cercare il dispositivo BT con ID "Auna Belle" e realizzare l'accoppiamento.

Se nel proprio paese si applicano le regolamentiazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, quello symbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili consequences negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali rifiuti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l'ambiente e la salute delle persone da consequences negative.

DICHIARAZIONE DI CONFORMITA

Produtlore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germania.

Importatore per La Gran Bretagna:

Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom

La dichiarazione di conformità completa del produttore è disponibile al segmente link: use.berlin/10034402
