MANUALE UTENTE RB315WM1110 TCL

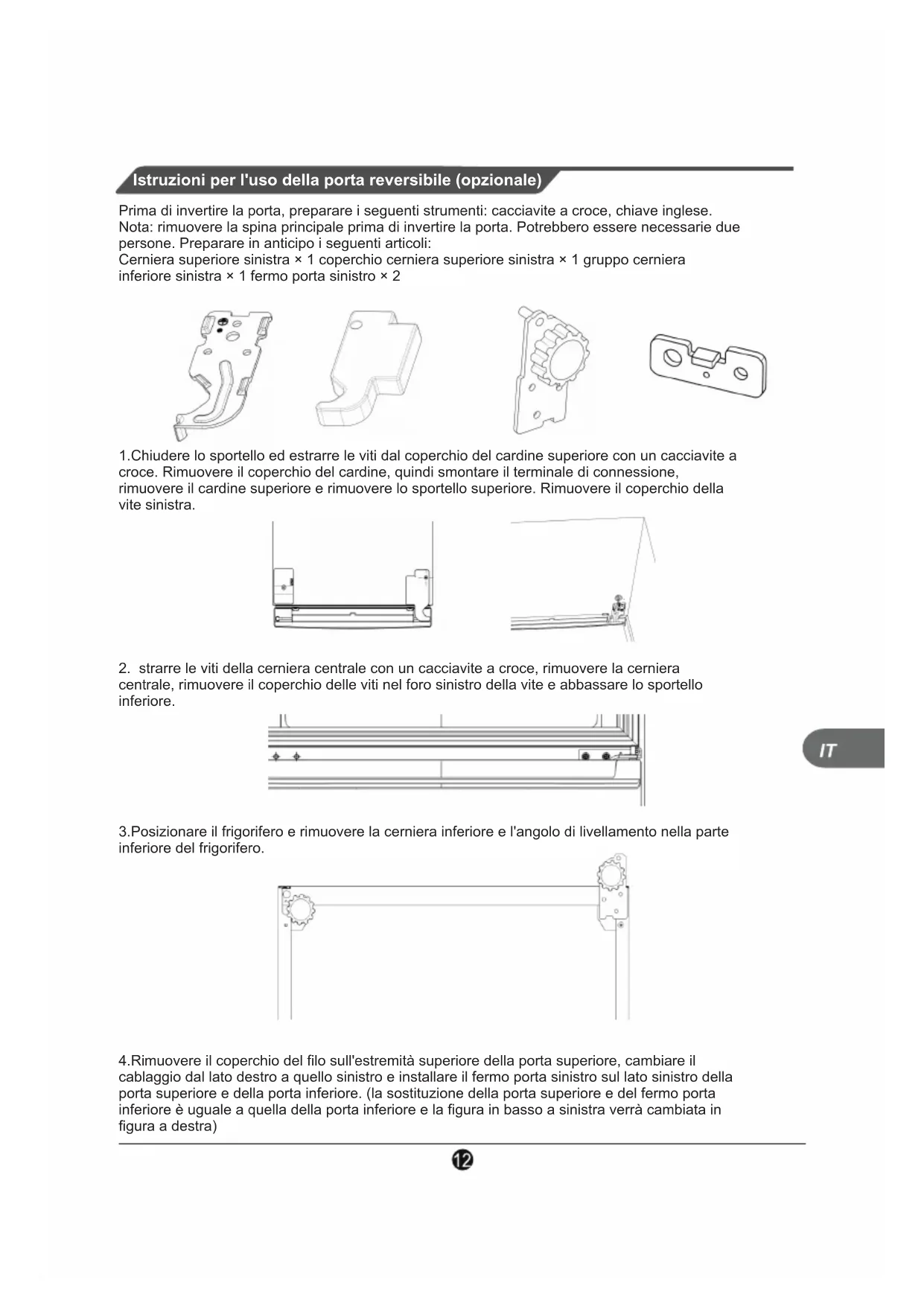

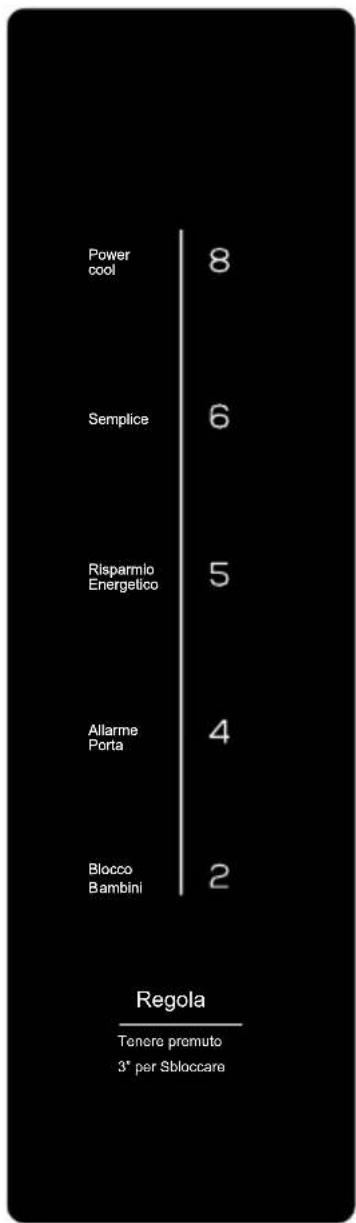

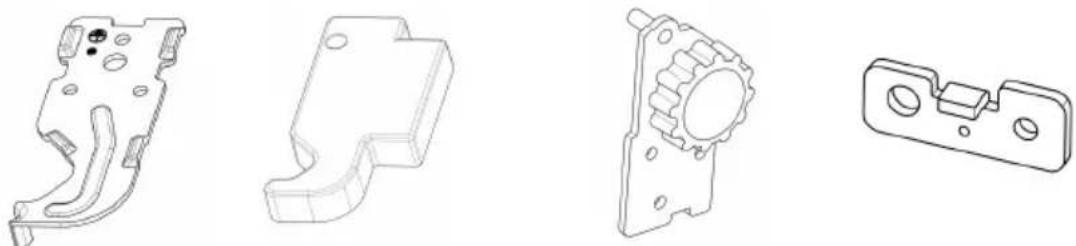

ambini Risparmio Energetico Regola 3” per Sbloccare Tenere premuto( Opzionale)Istruzioni per l'uso della porta reversibile (opzionale) Prima di invertire la porta, preparare i seguenti strumenti: cacciavite a croce, chiave inglese. Nota: rimuovere la spina principale prima di invertire la porta. Potrebbero essere necessarie due persone. Preparare in anticipo i seguenti articoli: Cerniera superiore sinistra × 1 coperchio cerniera superiore sinistra × 1 gruppo cerniera inferiore sinistra × 1 fermo porta sinistro × 2 1.Chiudere lo sportello ed estrarre le viti dal coperchio del cardine superiore con un cacciavite a croce. Rimuovere il coperchio del cardine, quindi smontare il terminale di connessione, rimuovere il cardine superiore e rimuovere lo sportello superiore. Rimuovere il coperchio della vite sinistra.

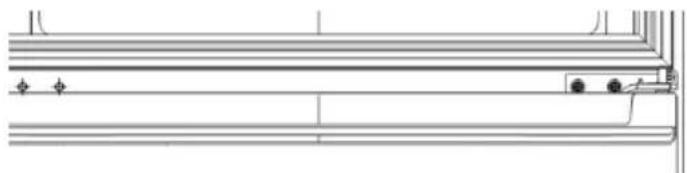

2. strarre le viti della cerniera centrale con un cacciavite a croce, rimuovere la cerniera

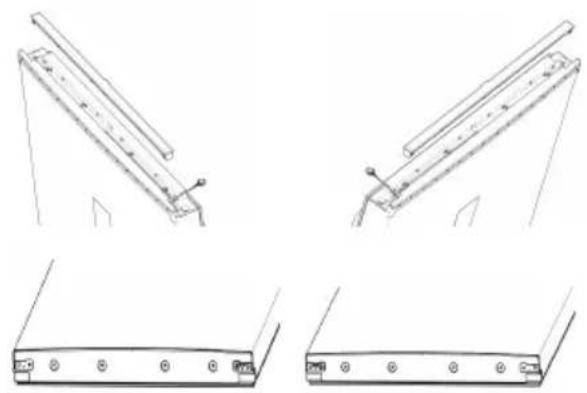

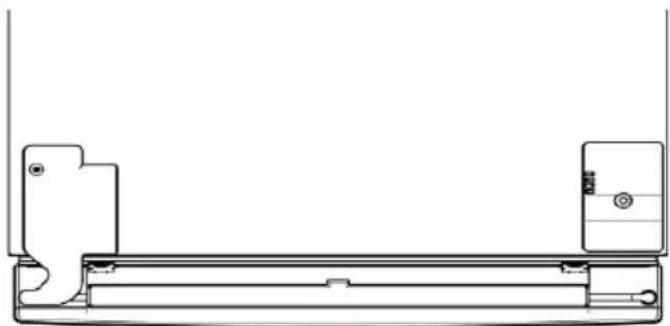

centrale, rimuovere il coperchio delle viti nel foro sinistro della vite e abbassare lo sportello inferiore. 3.Posizionare il frigorifero e rimuovere la cerniera inferiore e l'angolo di livellamento nella parte inferiore del frigorifero. 4.Rimuovere il coperchio del filo sull'estremità superiore della porta superiore, cambiare il cablaggio dal lato destro a quello sinistro e installare il fermo porta sinistro sul lato sinistro della porta superiore e della porta inferiore. (la sostituzione della porta superiore e del fermo porta inferiore è uguale a quella della porta inferiore e la figura in basso a sinistra verrà cambiata in figura a destra)Istruzioni per l'uso della porta reversibile (opzionale)

5. nstallare il gruppo cerniera inferiore sinistra precedentemente preparato a sinistra, installare

l'angolo di livellamento precedentemente rimosso a destra e installare lo sportello inferiore. 6.Installare la cerniera centrale nella posizione di montaggio a sinistra e installare il coperchio della vite precedentemente rimosso nel foro della vite a destra.

7. nstallare lo sportello superiore, collegare i terminali, installare il cardine superiore sinistro, il

coperchio del cardine superiore sinistro e il coperchio a vite precedentemente rimosso. Porta inversa completa. (la cerniera superiore e il coperchio del cardine sono installati a sinistra come mostrato in figura e il coperchio a vite è nella posizione corretta)

8. Al termine dell'operazione, attendere qualche istante e collegare l'alimentazione.Cambiare la luce

Qualsiasi sostituzione o manutenzione delle lampade a LED deve essere effettuata dal produttore o dal suo agente di servizio o dal personale tecnico correlato.40dB 40dB 40dB 595x630x1850mm
