MANUALE UTENTE TT186 DAB Auna

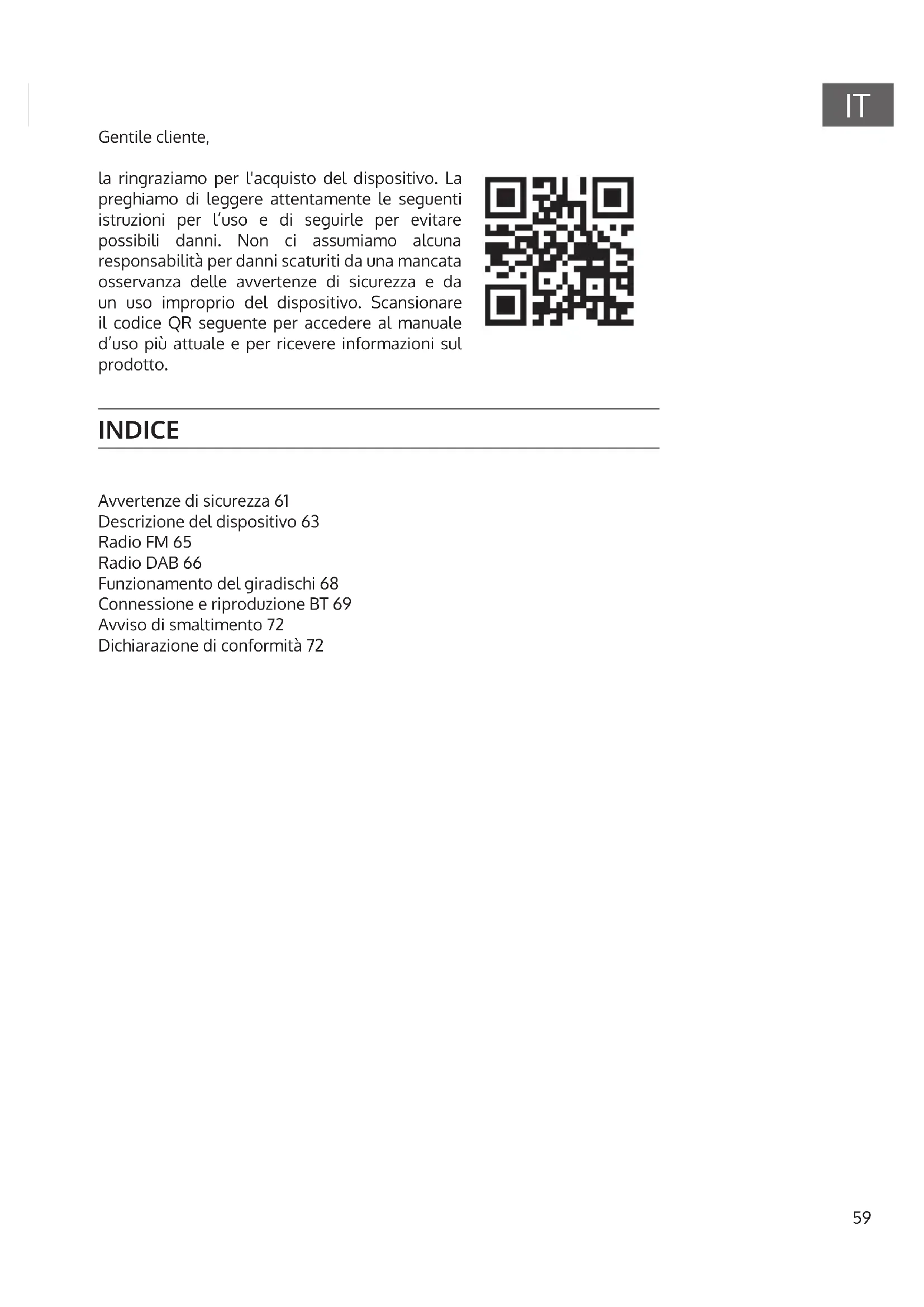

Gentile cliente, la ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d’uso più attuale e per ricevere informazioni sul prodotto. INDICE Avvertenze di sicurezza 61 Descrizione del dispositivo 63 Radio FM 65 Radio DAB 66 Funzionamento del giradischi 68 Connessione e riproduzione BT 69 Avviso di smaltimento 72 Dichiarazione di conformità 7260

AVVERTENZA ATTENZIONE: NON APRIRE L’ALLOGGIAMENTO, IN MODO DA EVITARE SCOSSE ELETTRICHE E SERIE LESIONI. ALL’INTERNO NON CI SONO COMPONENTI CHE NECESSITANO DI MANUTENZIONE DA PARTE DELL’UTENTE. RIVOLGERSI ESCLUSIVAMENTE A TECNICI QUALIFICATI. AVVERTIMENTO! PER RIDURRE IL RISCHIO DI INCENDI E SCOSSE ELETTRICHE, NON ESPORRE IL DISPOSITIVO A PIOGGIA, ACQUA O UMIDITÀ. Il triangolo con il lampo e la seguente avvertenza: TENSIONE PERICOLOSA: il simbolo del lampo con la punta a freccia all’interno del triangolo serve a indicare all’utente la presenza di una tensione pericolosa non isolata nell’alloggiamento del prodotto, che è di intensità su iciente da rappresentare un pericolo di scossa elettrica per le persone. Il triangolo con il punto esclamativo e la seguente avvertenza: ATTENZIONE: il punto esclamativo all’interno del triangolo serve a indicare all’utente la presenza di importanti indicazioni relative a utilizzo e manutenzione del dispositivo contenute nel manuale accluso al prodotto.61

• Leggere il manuale. Tutte le avvertenze di utilizzo devono essere lette prima di procedere all’uso del dispositivo.

• Conservare il manuale d'uso per futuri utilizzi.

• Rispettare le direttive relative ad attenzione, utilizzo e sicurezza.

• Il dispositivo non deve essere utilizzato nelle vicinanze d’acqua o entrare in contatto con umidità.

• Assicurarsi che non niscano liquidi sulle aperture del dispositivo.

• Muovere con cura il dispositivo ed evitare colpi.

• Non bloccare le uscite del dispositivo.

• Non posizionare il dispositivo vicino a fonti di calore (ad es. termosifoni). Non esporre il dispositivo al sole.

• Collegare il dispositivo esattamente come indicato nel manuale.

• Questo dispositivo è collegato a una protezione da sovraccarico. La sostituzione deve essere realizzata solo da un tecnico esperto o dal produttore del dispositivo.

• Per pulire il dispositivo, rispettare le indicazioni fornite.

• Scollegare il cavo se il dispositivo non viene utilizzato per lunghi periodi.

• Il dispositivo deve essere riparato da una persona qualicata se: a. Il cavo di alimentazione è danneggiato. b. Sono caduti oggetti nel dispositivo oppure è penetrata umidità al suo interno. c. Il dispositivo è stato esposto a pioggia. d. Il dispositivo non funziona correttamente senza modiche esterne degne di nota. e. Il dispositivo è guasto.

• L’utente non deve cercare di eettuare opere di manutenzione che trascendono le informazioni fornite in questo manuale.

• Il dispositivo non deve essere esposto a gocce o spruzzi e non è possibile posizionare sopra al dispositivo oggetti pieni di liquidi, ad esempio dei vasi.

• Per scollegare completamente la corrente, è necessario staccare la spina di alimentazione del dispositivo dalla presa, in quanto i separatori consistono nella stessa spina del dispositivo.

• La spina del dispositivo non deve essere ostacolata O deve essere facilmente accessibile secondo l’utilizzo corretto.

• La batteria non deve essere esposta a calore eccessivo come sole, fuoco o simili.62

• Un pressione sonore eccessiva da cuie e auricolari può causare la perdita dell'udito.

• Tenere una distanza minima (8 cm) intorno al dispositivo per garantire una ventilazione suiciente.

• Non ostacolare la ventilazione. Non coprire le aperture di ventilazione con oggetti come giornali, tovaglie, tende, ecc.

• Non poggiare amme libere sul dispositivo, come ad es. candele accese.

• Quando si procede allo smaltimento delle batterie, tenere in considerazione gli aspetti ecologici.

• Il dispositivo deve essere utilizzato in zone climatiche temperate.

• Pericolo di esplosione dovuto a un’errata sostituzione della batteria.

• Sostituire le batterie solo con altre della stessa tipologia o equivalenti.

• La spina deve essere facilmente accessibile.

• Non ostacolare la ventilazione. Non coprire le aperture di ventilazione con oggetti come giornali, tovaglie, tende, ecc.

• Non poggiare amme libere sul dispositivo, come ad es. candele accese.

• Quando si procede allo smaltimento delle batterie, tenere in considerazione gli aspetti ecologici.

• Il dispositivo è adatto all'utilizzo in zone climatiche temperate.

• Pericolo di esplosione dovuto a un’errata sostituzione della batteria. Sostituirle solo con altre della stessa tipologia o equivalenti.

• La spina deve essere facilmente accessibile.63

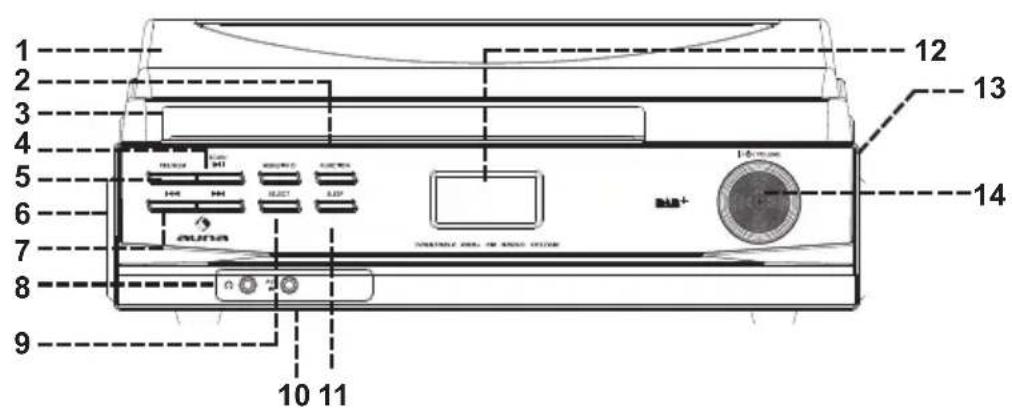

1 Copertura antipolvere 2 Tasto funzioni 3 Tasto menu/info 4 Tasto scan/play-pausa 5 Pulsante avanti/salva 6 Altoparlante sinistro 7 Titolo successivo/titolo precedente 8 Ingresso per cuie da 3,5 mm 9 Tasto di selezione 10 Ingresso Aux da 3,5 mm 11 Pulsante sleep 12 Schermo LCD 13 Altoparlante destro 14 Interruttore on/o e regolazione del volume 15 Adattatore 45 giri 16 Interruttore per selezionare la velocità 17 Interruttore auto-stop 18 Supporto per il braccio di lettura 19 Uscita (L/R) 20 Attacco dell'antenna FM 21 Cavo di alimentazione

1. Collegare la spina a una presa di corrente.

2. Collegare l'antenna FM in dotazione alla presa dell'antenna FM (21).

3. Accendere il dispositivo premendo il regolatore del volume (15). Il

display LCD (12) si accende. Il sistema è ora pronto a riprodurre la tua musica.65

RADIO FM Messa in funzione: collegare l'antenna FM in dotazione all'apposito ingresso (21). Ricerca manuale

1. Accendere il dispositivo premendo l'interruttore on/o (15). Per entrare

in modalità radio, premere il tasto funzione (2).

2. Usare i tasti e (7) per impostare l'emittente desiderata.

1. Impostare il dispositivo su modalità FM.

2. Premere una volta il pulsante scan (4). Il dispositivo inizia subito la

scansione no alla ricezione della stazione radio. Tenere premuto il tasto scan (4) per un secondo. Il dispositivo esegue la scansione nella direzione di sintonizzazione. In alternativa è possibile tenere premuto il tasto / (7) per cercare automaticamente la stazione radio successiva o precedente.

3. Quando si riceve il segnale di trasmissione RDS (Radio Data System),

l'unità imposta automaticamente l'ora attuale.

4. Impostare il volume desiderato con l'apposita manopola (15).

Sintonizzazione FM ulteriore Se dopo la scansione automatica si ricevono molte stazioni radio deboli e indesiderate, è possibile selezionare solo le emittenti forti ed escludere quelle con un segnale debole.

1. Tenere premuto il pulsante menu/info (3) in modalità FM per accedere

al "Menu", quindi premere il pulsante / (7) per selezionare "Scan setting".

2. Premere il pulsante di selezione (9) per entrare nelle impostazioni scan,

quindi premere il pulsante / (7) per selezionare "Solo segnali forti". Poi premere il pulsante di selezione (9) per confermare l'impostazione.

3. Premere nuovamente il tasto menu/info (3) per tornare alla stazione

radio. Eseguire nuovamente la procedura di autotuning come descritto sopra.66

Ricezione radio FM Premere ripetutamente il pulsante di selezione (9) in modalità FM. I programmi FM sono impostati alternativamente in modalità mono e auto (stereo/mono). Specialmente con segnali stereo deboli, è consigliabile la ricezione del programma in mono. Sistema dati radio (RDS) Questa è la funzione per visualizzare le informazioni rilasciate dal programma radiofonico. Queste vengono mostrate in sequenza sul display LCD come illustrato di seguito. Per fare questo, premete continuamente il tasto menu/info (3). Testo della radio → Tipo di programma → Potenza del segnale → Data ora

• Frequenza → Mono/stereo RADIO DAB

1. Dopo l'accensione, impostare il dispositivo sulla modalità DAB

premendo il tasto funzione (2).

2. Premere una volta il pulsante scan (4). L'unità inizierà una scansione

completa nella gamma 11b-12d entro circa 2 secondi. Poi premere il tasto / (7) per selezionare il canale DAB desiderato.

3. Tenere premuto il pulsante menu/info (3) per vericare le informazioni

rilasciate dal DAB. Testo a scorrimento → Tipo di programma → Nome del gruppo

• Potenza del segnale → Frequenza di data e ora → Velocità di trasmissione

4. Impostare il volume desiderato con l'apposita manopola (15).

Preselezione delle stazioni È possibile memorizzare no a 20 stazioni radio (10-FM/10-DAB).

1. Impostare sulla modalità FM/DAB.

2. Selezionare la stazione radio desiderata utilizzando il metodo di

sintonizzazione "manuale" o "automatico".

3. Tenere premuto il tasto pre / memory (5) per circa due secondi per

attivare la modalità di salvataggio, la stazione preimpostata lampeggia sul display LCD.

4. Premere il tasto / (7) per selezionare lo spazio di salvataggio

desiderato per la stazione scelta.

5. Premere il pulsante di selezione (9) per confermare il salvataggio67

6. Ripetete i passi da 2 a 5 per salvare altre stazioni.

Selezione di emittenti salvate

1. Premere una volta il pulsante pre/memory (5) per attivare la modalità di

2. Premere il tasto / (7) per selezionare una stazione memorizzata.

3. Premere il pulsante di selezione (9) per confermare la selezione della

• Le memorie preimpostate vengono completamente cancellate quando l'alimentazione è scollegata e la batteria di riserva non è inserita. Si raccomanda di impostare il sistema in modalità standby per agevolarne l'utilizzo.

• Lo stato del programma appare per 3 secondi. Dopo 10 secondi, la radio torna automaticamente alla modalità di sintonizzazione normale.

• È possibile sovrascrivere una stazione esistente memorizzando un'altra frequenza al suo posto. Consigli per la ricezione: FM: Il ricevitore dispone di un'antenna FM a lo esterna da collegare all'apposita entrata sul retro del dispositivo. Questa antenna dovrebbe essere completamente aperta ed estesa per una ricezione ottimale. Spostare l'antenna per ottenere la migliore ricezione. Impostazione della lingua Questo dispositivo dispone di 4 lingue per i menu FM/DAB.

1. Tenere premuto il tasto menu/info (3) in modalità DAB/FM per accedere

a "Menu". Poi premere il tasto / (7) per selezionare "Language".

2. Premere il pulsante di selezione (9) per entrare nella modalità lingua,

quindi premere il pulsante / (7) per selezionare la lingua desiderata tra inglese/tedesco/francese/italiano. Poi premere il pulsante di selezione (9) per confermare l'impostazione.

3. Premere il pulsante menu/info (3) in qualsiasi stato per uscire dalla

modalità di impostazione.68

Ripristino delle stazioni DAB/FM: Per cancellare tutte le stazioni FM/DAB memorizzate, procedere come segue.

1. Sintonizzarsi in modalità DAB o FM, tenere premuto il pulsante menu/

info (3) per entrare nel "Menu", quindi premere il pulsante / (7) per selezionare "Factory Reset".

2. Premere il pulsante di selezione (9) per selezionare "Factory Reset" (No

o Sì). Quindi premere il pulsante / (7) per selezionare (Sì) e poi il pulsante di selezione (9) per confermare. Apparirà "System reset ok".

3. Il dispositivo cancella tutti i canali memorizzati e ripristina il canale

preimpostato come descritto precedentemente.

FUNZIONAMENTO DEL GIRADISCHI

Si prega di notare prima dell'uso - Rimuovere la protezione dalla puntina. - Prima dell'uso assicurarsi che il braccio sia sbloccato e libero di muoversi dal suo supporto. Bloccare nuovamente il braccio di lettura quando non è in uso.

1. Accendere il dispositivo premendo il pulsante on/o (15) e

successivamente il pulsante funzione (2) per entrare in modalità PHONO.

2. Sollevare il coperchio antipolvere del giradischi.

3. Collocare il disco sul giradischi (usare l'adattatore da 45 giri (16) per i

4. Impostare il regolatore di velocità (17) sulla posizione adeguata al disco

5. Sollevare il braccio di tono dal supporto (19) e spostarlo lentamente sul

disco. Il piatto inizia a girare.

6. Posizionare il braccio di tono sul disco nel punto che si desidera

7. Regolare il volume (15) al livello desiderato.

8. Al termine del disco, il piatto smette automaticamente di girare.

Sollevare il braccio di tono dal disco e portare il giradischi a riposo.

9. Per fermare la riproduzione manuale, sollevare il braccio di tono dal

disco e rimetterlo a riposo. NOTA: alcuni tipi di registrazioni possono avere un intervallo di arresto automatico al di fuori del limite preimpostato, quindi il giradischi potrebbe69

fermarsi prima della ne dell'ultima traccia. In questo caso, impostare l'interruttore di arresto automatico sulla posizione "OFF". Questo permette di riprodurre la registrazione no alla ne, ma si prega di notare che non si fermerà automaticamente. Occorre sollevare manualmente il braccio e riposizionarlo nel supporto e poi spegnere l'alimentazione per interrompere la rotazione del giradischi.

CONNESSIONE E RIPRODUZIONE BT

1. Accendere il dispositivo premendo il pulsante di accensione/

spegnimento (15). Premere quindi il pulsante funzione (2) per entrare nella modalità BT.

2. La parola "Disconnected" lampeggia sul display LCD, per indicare che il

BT è in modalità di non connessione/ricerca.

3. Attivare la funzione BT di un dispositivo BT (ad esempio il telefono

cellulare) e selezionare il dispositivo BT"TT-186 DAB" per la connessione.

4. Dopo che la connessione è stata completata e stabilita con successo, la

parola "Connected" viene visualizzata sul display LCD.

5. Regolare il volume (15) al livello desiderato.

6. Avvia la riproduzione del tuo dispositivo BT e goditi la musica dal

dispositivo principale.

7. È possibile premere il pulsante play/pause (4), / (7) per controllare

la riproduzione della musica.

8. Se si desidera connettersi a un altro dispositivo abilitato al BT in seguito

a un'associazione eettuata in precedenza, tenere premuto il pulsante play/pause (4) per alcuni secondi nché la parola "Disconnected" non inizia a lampeggiare di nuovo sul display LCD, OPPURE spegnere il BT sul dispositivo precedentemente associato. La parola "Disconnected" inizia nuovamente a lampeggiare, ripetere i passi 3-5 sopra.70

Connessione AUX-IN Collegare l'unità a un qualsiasi dispositivo aggiuntivo, ad esempio un lettore MP3 (non in dotazione), collegandolo all'ingresso Aux (10) sul retro dell'unità tramite un cavo stereo da 3,5 mm (non in dotazione) per riprodurne la musica.

1. Premere il pulsante funzione (2) per entrare nella modalità "AUX".

2. Impostare il volume desiderato con l'apposita manopola (15). Avviare la

riproduzione del dispositivo. In caso di distorsione eccessiva, ridurre il volume del dispositivo ausiliario. Connessione LINE-OUT È possibile collegare questa unità a un sistema Hi-Fi / AMPLIFICATORE esterno collegando la presa LINE OUT (20) alla presa di ingresso AUX del sistema Hi-Fi / AMPLIFICATORE con un cavo RCA (non in dotazione). Nota: Il controllo del volume non funziona quando si usa la LINE OUT. Funzione notturna (Sleep)

1. Premere una volta il pulsante Sleep (11).

2. Premere il pulsante (7) per impostare lo sleep-timer negli intervalli O

> 15 > 30 > 45 > 60 > 90 minuti > O.

3. Il sistema si ferma e passa automaticamente alla modalità standby dopo

che il tempo selezionato è trascorso.

4. Per uscire dalla modalità sleep, premere il pulsante / (7) no a

raggiungere "O". Uso delle cuie (non incluse) Inserendo lo spinotto delle cuie nell' apposita presa (8), l'ascolto sarà indisturbato. LEGGERE QUESTE IMPORTANTI INFORMAZIONI PRIMA DI UTILIZZARE LE CUFFIE.

1. Evitare la riproduzione prolungata a livelli di volume molto alti, poiché

ciò potrebbe compromettere l'udito.

2. In caso di ronzii alle orecchie, ridurre il volume o spegnere l'unità.

3. Tenere il volume ad un livello appropriato, anche se le cuie sono

progettate per l'uso all'aperto, in modo da poter sentire il rumore esterno. Si prega di notare che un volume troppo alto può coprire i suoni esterni.71 IT72

Se nel tuo Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto insieme ai ri uti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei ri uti.

DICHIARAZIONE DI CONFORMITÀ
