MANUALE UTENTE TTPlay PLUS Auna

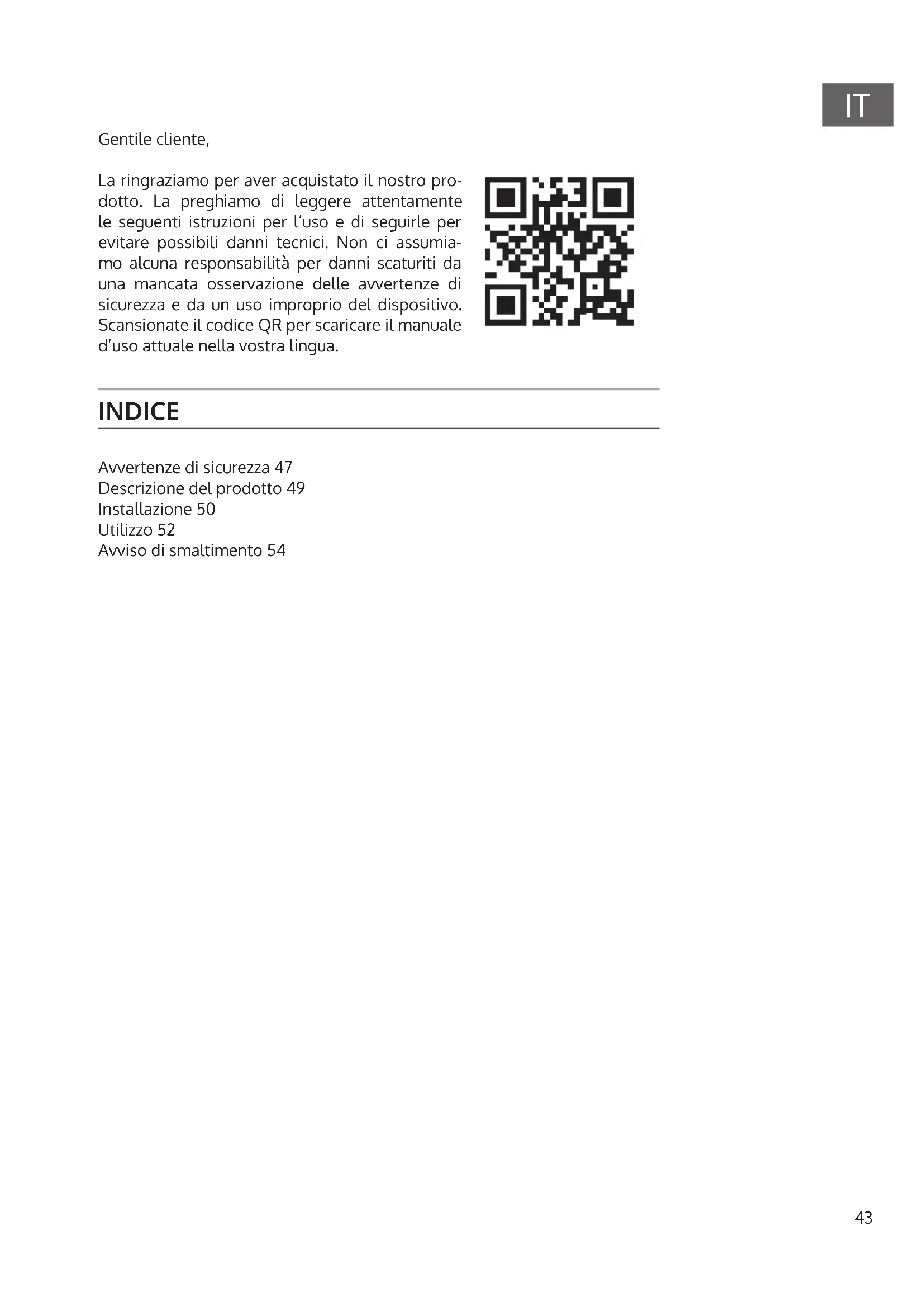

INDICE Avvertenze di sicurezza 47 Descrizione del prodotto 49 Installazione 50 Utilizzo 52 Avviso di smaltimento 54 Gentile cliente, La ringraziamo per aver acquistato il nostro pro- dotto. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni tecnici. Non ci assumia- mo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionate il codice QR per scaricare il manuale d’uso attuale nella vostra lingua.44

Spiegazione dei simboli di avvertenza sul dispositivo ATTENTION

ATTENZIONE: NON APRIRE L’ALLOGGIAMENTO ONDE EVITARE SCOSSE ELETTRICHE E GRAVI LESIONI PERSONALI. IL PRODOTTO NON CONTIENE COMPONENTI CHE NECESSITANO DI ASSISTENZA DA PARTE DEL CLIENTE. RIVOLGERSI ESCLUSIVAMENTE A TECNICI QUALIFICATI. AVVERTENZA: PER DIMINUIRE IL PERICOLO DI INCENDIO O SCOSSE ELETTRICHE, NON ESPORRE IL DISPOSITIVO ALL’ACQUA, PIOGGIA O UMIDITA’. Il simbolo del fulmine con la punta a forma di freccia, contenuto in un triangolo equilatero, serve per avvisare l’utente della presenza di tensioni pericolose non isolate all’interno del prodotto, di intensità su iciente per costituire un pericolo di scosse elettriche per le persone. Il punto esclamativo all’interno di un triangolo equilatero avverte l’utente della presenza di istruzioni importanti sull’uso e sulla manutenzione nella documentazione allegata al prodotto.45

Leggere attentamente il manuale. Tutte le indicazioni devono essere lette prima dell’utilizzo del dispositivo.

• Questo dispositivo può essere utilizzato dai bambini maggiori di 8 anni e dalle persone con limitate capacità siche, sensoriali o mentali o da persone con esperienza e conoscenze insufcienti, solo se sono stati informati sulle funzioni del dispositivo e sono consapevoli dei rischi e dei pericoli connessi.

• Conservare il dispositivo per future consultazioni.

• Le linee guida relative ad attenzione, utilizzo e sicurezza devono essere necessariamente rispettate.

• Il dispositivo non deve essere utilizzato nelle vicinanze di acqua o entrare in contatto con umidità.

• Assicurarsi che non niscano liquidi sopra le aperture del dispositivo.

• Spostare il dispositivo facendo attenzione, in modo da evitare colpi.

• Non bloccare le uscite del dispositivo.

• Non posizionare il dispositivo vicino a fonti di calore (ad es. stufe). Non esporlo alla luce del sole.

• Collegare il dispositivo secondo le indicazioni del manuale.

• Questo dispositivo ha un collegamento con una protezione da sovraccarico. La sostituzione deve essere effettuata da un tecnico esperto o dal produttore del dispositivo.

• Rispettare i consigli contenuti nel manuale per pulire il dispositivo.

• Il cavo di alimentazione deve essere scollegato se non si usa il dispositivo per tempi prolungati.

• Il dispositivo deve essere riparato da una persona qualicata se: a. Il cavo di alimentazione è danneggiato. b. Sono caduti oggetti o penetrati liquidi nel dispositivo. c. Il dispositivo è stato esposto alla pioggia. d. Il dispositivo non funziona normalmente senza modiche esterne degne di nota. e. Il dispositivo è guasto.

• Il dispositivo non deve essere esposto a gocce o spruzzi e non bisogna poggiarci sopra oggetti pieni d’acqua, come vasi.

• Per scollegare completamente l’approvvigionamento energetico, è necessario staccare la spina del dispositivo.

• La spina del dispositivo non deve essere otturata e deve essere facilmente accessibile in modo da garantire un utilizzo proprio del dispositivo.46

• La batteria non deve essere esposta a calore eccessivo, come luce del sole, fuoco o similari.

• Una pressione sonora eccessiva di auricolari e cuie può causare la perdita dell’udito.

• Tenere una distanza minima di 8 cm intorno al dispositivo per garantire una suiciente ventilazione.

• Non ostacolare la ventilazione coprendo le prese d’aria con giornali, tovaglie, tende, ecc.

• Non poggiare sul dispositivo amme libere, come ad es. candele accese.

• Fare attenzione agli aspetti ecologici quando si smaltiscono le batterie.

• Il dispositivo deve essere utilizzato in zone climatiche temperate.

• Pericolo di esplosione dovuto a una sostituzione impropria delle batterie.

• Sostituire le batterie solo con tipologia identica o equivalente.

• La spina principale deve essere sempre facilmente accessibile.

• Prima dell’utilizzo, controllare che il cavo di alimentazione non sia danneggiato. Se cavo o spina sono danneggiati, devono essere sostituiti dal produttore, da un’azienda tecnica autorizzata o da una persona con qualica equivalente.47

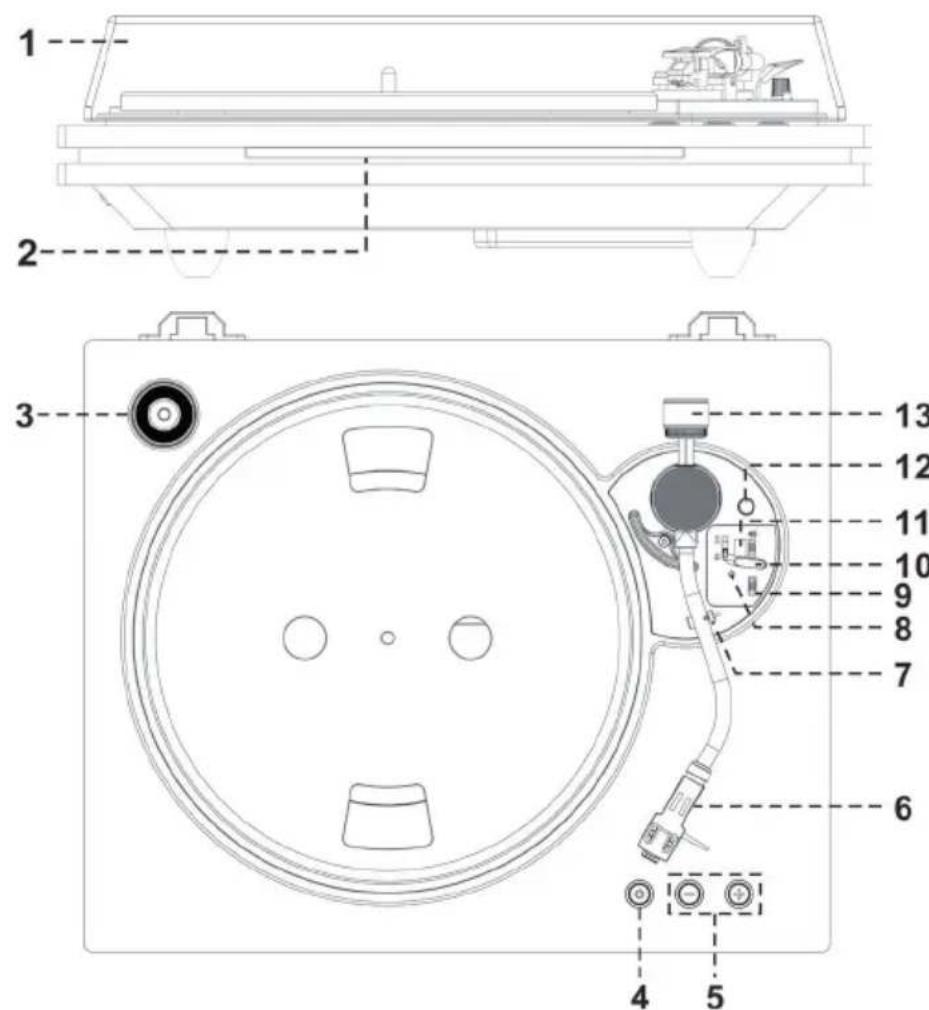

DESCRIZIONE DEL PRODOTTO

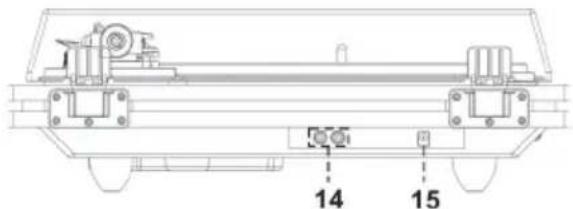

1 Coperchio 2 Spia BT 3 Adattatore puck 4 Interruttore ON/OFF 5 Volume + / - 6 Pick-up 7 Supporto braccio del giradischi 8 Spia rossa 9 Auto Stop on/o 10 Leva braccio del giradischi 11 Interruttore velocità 12 Impostazione tonalità 13 Contrappeso 14 Collegamento altoparlanti 15 Alimentazione elettrica 16 Adattatore di rete 17 Spina adattatore di rete48

INSTALLAZIONE Precauzioni

1. Togliere tutti i componenti del dispositivo dalla confezione e rimuovere

il materiale di protezione.

2. Inserire la spina nella presa solo dopo aver vericato il voltaggio e

dopo aver instaurato tutti i collegamenti.

3. Non coprire le aperture di ventilazione e assicurarsi che il dispositivo

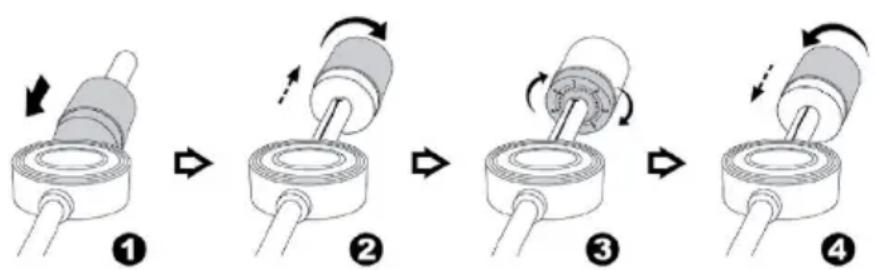

sia distante di parecchi centimetri da qualsiasi oggetto. Montaggio del contrappeso

1. Spingere completamente il contrappeso (2) nel retro del braccio del

giradischi. Ruotarlo in senso orario nché non fa clic.

2. Ruotare il contrappeso in senso orario e all’indietro nché non

raggiunge la linea bianca interna.

3. Ruotare il segno del contrappeso nché non raggiunge la posizione

“0”. Il peso del braccio in posizione “0” sulla linea bianca è di 3 grammi.

4. Ruotare il contrappeso completamente in senso antiorario nché

non raggiunge nuovamente la posizione “0”. Il peso del braccio è aumentato di 1 grammo. Se si eettua un altro giro verso l’interno il peso del braccio raggiunge i 4 grammi, dopo altri due giri 5 grammi ecc.

5. Per ridurre la pressione d’appoggio girare il contrappeso in senso

antiorario di un giro per ridurre il peso del braccio di 1 grammo.

6. Girare il contrappeso nché non si è raggiunto il peso del braccio

adatto per il funzionamento. Nota : La pressione d’esercizio della puntina contenuta nel volume di consegna va da 4 a 6 g a seconda del produttore. Ogni puntina ha la propria specica pressione d’appoggio. Informarsi a tale riguardo.49

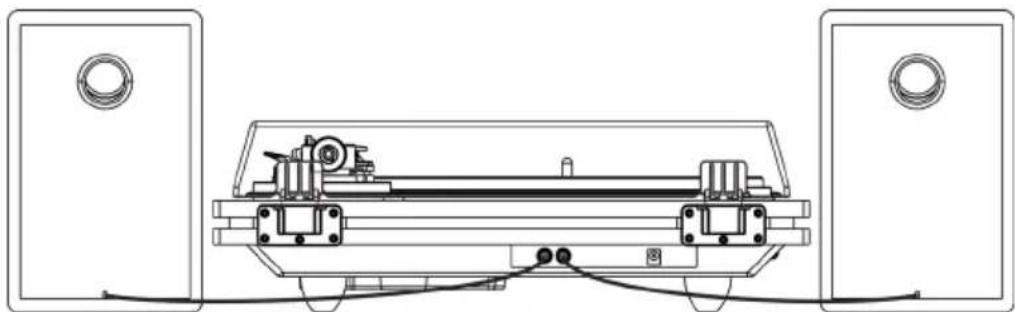

dell’altoparlante sinistro (14). L’indicazione “L” si trova sul retro del dispositivo.

2. Inserire la spina RCA dell’altoparlante destro nella presa RCA

dell’altoparlante destro (14) con l’indicazione “R”.

3. Inserire la spina a corrente continua (17) nella presa d’ingresso DC (15)

posizionata sull’unità principale. Collegare poi l’adattatore AC/DC (16) alla presa di rete.

4. Premere il tasto on/o (4). La spia BT (2) si accende e lampeggia. Ora

il sistema è pronto per collegare il proprio dispositivo BT. Ulteriori dettagli si trovano nel capitolo “Utilizzo”.50

• Premere il copripuntina verso l’alto.

• Prima dell’utilizzo assicurarsi che il braccio del giradischi non sia bloccato e che si possa muovere liberamente. Bloccare il braccio quando non viene usato.

1. Premere due volte l’interruttore on/o (4) e la spia a LED (8) lampeggia

2. Sollevare la custodia antipolvere del piatto girevole (1).

3. Appoggiare il disco sul piatto (utilizzare l’adattatore per dischi da 45

giri/min quando si riproducono dischi da 45 giri/min).

4. Mettere l’interruttore di velocità (11) sulla posizione corretta per la

riproduzione scelta.

5. Portare la leva del braccio (10) nella posizione superiore.

6. Sollevare il braccio dal supporto e muoverlo lentamente verso il

disco girevole, che inizia a girare e sistemare il braccio sulla posizione desiderata del disco.

7. Tirare la leva del braccio verso il basso. Il braccio si avvicina

lentamente sul disco e inizia la riproduzione.

8. Impostare il volume + / - (5) desiderato.

9. Al termine della riproduzione il braccio smette automaticamente di

girare. Sollevare il braccio dal disco e rimetterlo sul disco.

10. Per interrompere la riproduzione manualmente basta sollevare il

braccio dal disco e posizionarlo sul supporto. Note

• Alcuni tipi di giradischi presentano una zona di stop automatico esterno al limite preimpostato, in modo tale che il piatto del disco si fermi prima della ne dell’ultima traccia. In questo caso mettere l’interruttore Auto- Stop-on/o (9) in posizione “OFF”. Così il disco viene riprodotto no alla ne, però non si ferma automaticamente. Bisogna sollevare il braccio manualmente e inserirlo nel supporto. Spegnere inne la corrente per far smettere di girare il piatto.

• Si sconsiglia di scegliere un sistema di pick-up in ceramica, perché altrimenti il dispositivo non può più essere collegato a un ingresso AUX. Impostazione della velocità del piatto girevole

• Durante la riproduzione girare la manopola della tonalità (12) per regolare la velocità del piatto girevole.

• Girando in senso orario (+) la velocità aumenta, mentre in senso antiorario diminuisce.51

• Girare la manopola della tonalità nché non si raggiunge la tonalità desiderata. Accoppiamento BT e riproduzione

1. Premere il tasto on/o (4). La spia BT (2) si illumina.

2. La spia BT lampeggia (2), il che signica che BT si trova in modalità di

ricerca/non collegamento.

3. Accendere la funzione BT del proprio dispositivo (p. es. cellulare)

e selezionare “TT-Play PLUS” dispositivo BT per instaurare una connessione.

4. Non appena il collegamento è stato instaurato con successo, la spia a

LED BT (2) si illumina.

5. Iniziare la riproduzione del proprio dispositivo BT per godersi la musica

dell’unità principale.

6. Con il tasto del volume + / - (5) impostare il volume desiderato.

• Premere il tasto on/o (4) per interrompere il collegamento BT. Il dispositivo passa alla funzione Phono.

• Per il funzionamento premere il tasto riproduzione/pausa/salta del proprio dispositivo BT. Per via della richiesta del secondo livello ErP e per salvaguardare l’ambiente, il dispositivo va automaticamente in modalità standby se non si ascolta musica per 15 minuti.52

SMALTIMENTO Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i ri uti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l’amministrazione locale oppure il servizio di gestione dei ri uti domestici.

DICHIARAZIONE DI CONFORMITÀ

Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania. Importatore per la Gran Bretagna: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom Il fabbricante, Chal-Tec GmbH, dichiara che il tipo di apparecchiatura radio TT-Play PLUS è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: use.berlin/10035272
