BEDIENUNGSANLEITUNG TTPlay PLUS Auna

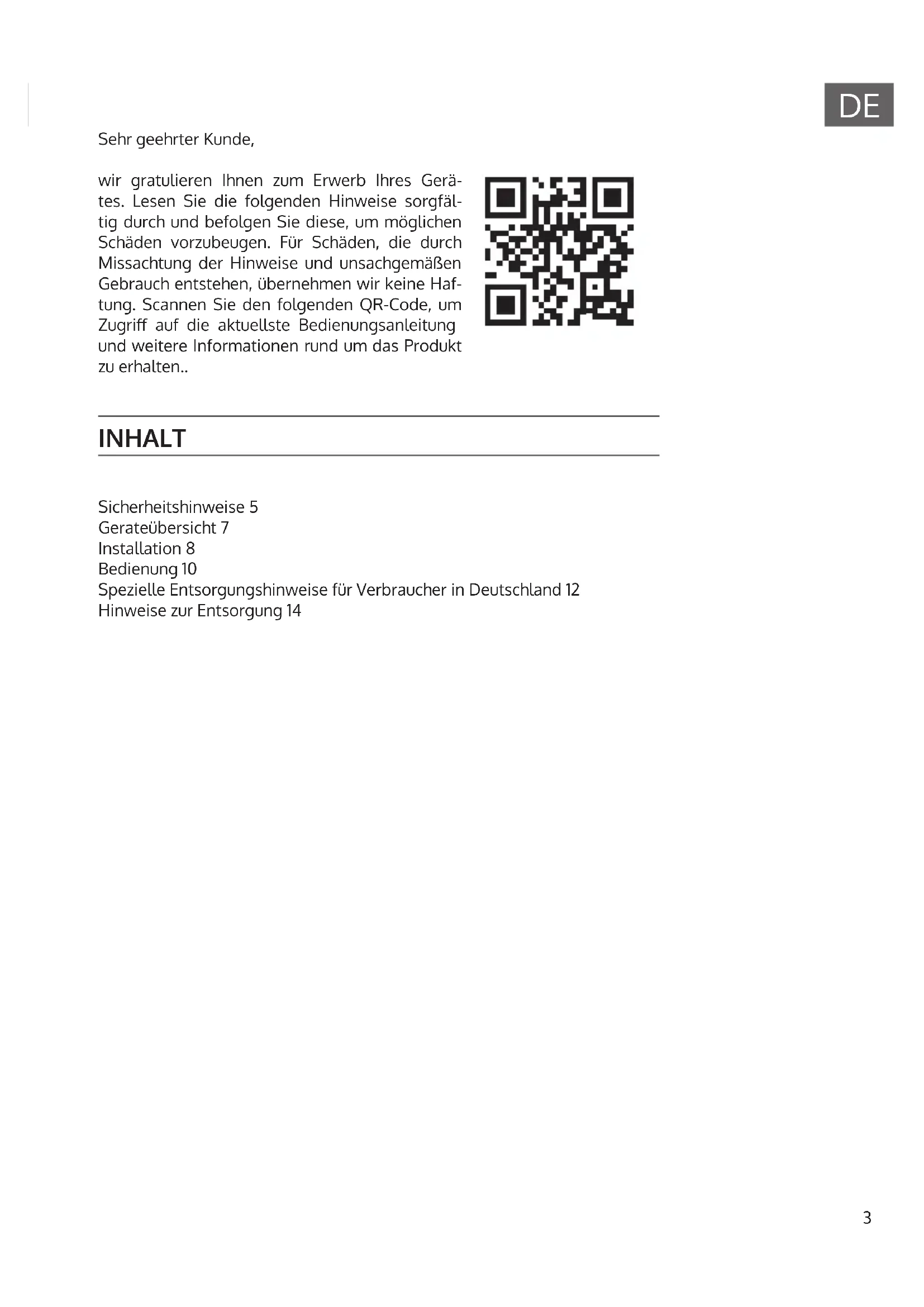

INHALT Sicherheitshinweise 5 Gerateübersicht 7 Installation 8 Bedienung 10 Spezielle Entsorgungshinweise für Verbraucher in Deutschland 12 Hinweise zur Entsorgung 14 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerä- tes. Lesen Sie die folgenden Hinweise sorgfäl- tig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haf- tung. Scannen Sie den folgenden QR-Code, um Zugri auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten..4

Erklärung der Warnsymbole auf dem Gerät CAUTION

VORSICHT: DAS GEHÄUSE NICHT ÖFFNEN, UM EINEN STROMSCHLAG UND ERNSTE PERSONENVERLETZUNGEN ZU VERMEIDEN. IM INNEREN KEINE VOM KUNDEN ZU WARTENDEN KOMPONENTEN. WENDEN SIE SICH AUSSCHLIESSLICH AN QUALIFIZIERTE FACHLEUTE. WARNUNG. UM DIE GEFAHR EINES BRANDS ODER EINES STROMSCHLAGS ZU VERRINGERN, DAS GERÄT NICHT IN WASSER, REGEN ODER FEUCHTIGKEIT AUSZUSETZEN. Das Dreick mit den Blitz mit folgendem Hinweis: GEFÄHRLICHE SPANNUNG: Das Blitzsymbol mit Pfeilspitze im gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein einer nicht isolierten gefährlichen Spannung im Gehäuse des Produkts aufmerksam machen, die von ausreichender Größe sein kann, um eine Gefahr eines Stromschlags für Personen darzustellen. Das Dreieck mit dem Ausrufezeichen und folgendem Hinweis: ACHTUNG: Das Ausrufezeichen innerhalb des gleichseitigen Dreiecks soll den Benutzer auf das Vorhandensein wichtiger Betriebs- und Wartungsanweisungen in der diesem Produkt beiliegenden Literatur hinweisen.5

SICHERHEITSHINWEISE Lesen Sie die Anleitung. Alle Anwendungshinweise müssen vor der Verwendung des Geräts gelesen werden.

• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

• Überprüfen Sie vor der Verwendung, ob das Netzkabel unbeschädigt ist. Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt werden.

• Überprüfen Sie vor der Verwendung, ob das Netzkabel unbeschädigt ist. Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt werden.

• Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch auf.

• Die Richtlinien für Aufmerksamkeit, Verwendung und Sicherheit müssen eingehalten werden.

• Das Gerät darf nicht in der Nähe von Wasser verwendet oder mit Feuchtigkeit in Berührung gebracht werden.

• Stellen Sie sicher, dass keine Flüssigkeit über die Geräte- und Geräteönungen gelangt.

• Bewegen Sie das Gerät vorsichtig, vermeiden Sie Stöße.

• Blockieren Sie nicht den Ausfall der Geräteausgänge.

• Stellen Sie das Gerät nicht in der Nähe einer Wärmequelle (z. B. Heizkörper) auf. Setzen Sie es nicht der Sonne aus.

• Schließen Sie das Gerät wie in dieser Bedienungsanleitung angegeben an.

• Dieses Gerät hat eine Verbindung mit einem Überlastschutz. Der Austausch sollte nur von einem erfahrenen Techniker oder dem Gerätehersteller durchgeführt werden.

• Zur Reinigung des Gerätes beachten Sie bitte die Empfehlungen des Hinweises.

• Das Netzkabel sollte abgezogen werden, wenn Sie es über einen längeren Zeitraum nicht benutzen.

• Das Gerät ist von einer qualizierten Person zu reparieren, wenn: a. das Netzkabel beschädigt ist. b. Gegenstände in das Gerät gefallen sind oder eine Flüssigkeit in das Gerät eingedrungen ist,.6

c. Das Gerät war dem Regen ausgesetzt. d. Das Gerät funktioniert nicht korrekt ohne nennenswerte äußere Veränderungen e. Das Gerät ist defekt.

• Der Benutzer darf nicht versuchen, das Gerät über das hinaus zu warten, was in dieser Informationsform beschrieben ist.

• Das Gerät darf keinen Tropfen oder Spritzern ausgesetzt sein und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät gestellt werden.

• Um die Stromzufuhr vollständig zu trennen, muss der Netzstecker des Gerätes vom Netz getrennt werden, da die Trennvorrichtungen der Netzstecker des Gerätes sind.

• Der Netzstecker des Geräts darf nicht verstopft sein ODER sollte bei bestimmungsgemäßer Verwendung leicht zugänglich sein.

• Die Batterie darf keiner übermäßigen Hitze wie Sonne, Feuer oder dergleichen ausgesetzt werden.

• Übermäßiger Schalldruck von Ohrhörern und Kopfhörern kann zu Hörverlust führen.

• Halten Sie Mindestabstand (8 cm) um das Gerät herum für ausreichende Belüftung ein.

• Die Belüftung darf nicht dadurch behindert werden, dass die Belüftungsönung mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen usw. abgedeckt wird.

• Es dürfen keine oenen Flammen wie z. B. brennende Kerzen auf das Gerät gestellt werden;

• Auf die Umweltaspekte der Batterieentsorgung ist zu achten.

• Das Gerät muss in in gemäßigten Klimazonen eingesetzt werden.

• Explosionsgefahr durch unsachgemäßen Batteriewechsel.

• Batterien nur durch den gleichen oder gleichwertigen Typ ersetzen.

• Der Hauptstecker muss leicht zugänglich bleiben.

• Die Belüftung darf nicht dadurch behindert werden, dass die Belüftungsönung mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen usw. abgedeckt wird.

• Es dürfen keine oenen Flammen wie z. B. brennende Kerzen auf das Gerät gestellt werden.

• Auf die Umweltaspekte der Batterieentsorgung ist zu achten.

• Das Gerät eignet sich für den Einsatz in gemäßigten Klimazonen.

• Explosionsgefahr durch unsachgemäßen Batteriewechsel. Nur durch den gleichen oder gleichwertigen Typ ersetzen.

• Der Netzstecker muss leicht zugänglich bleiben.7

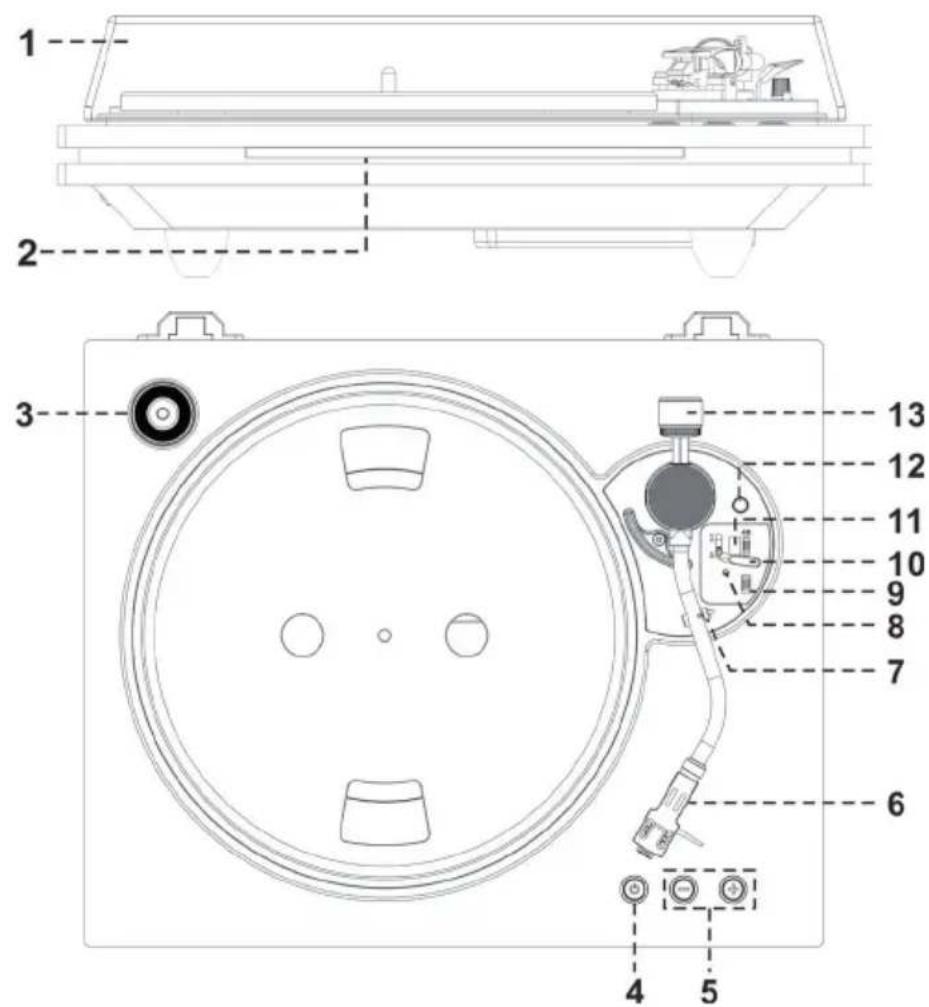

GERATEÜBERSICHT 1 Abdeckung 2 BT-Betriebsleuchte 3 Adapter (Puck) 4 Ein/Aus-Schalter 5 Lautstärke + / - 6 Tonabnehmer 7 Tonearmhalterung 8 Betriebsleuchte (rot) 9 Auto Stop ein/aus 10 Tonarmhebel 11 Geschwindigkeitsschalter 12 Höheneinstellung 13 Gegengewicht 14 Lautsprecheranschluss (L/R) 15 Stromversorung 16 Netzadapter 17 Netzadapterstecker8

INSTALLATION Vorsichtsmaßnahmen

1. Entnehmen Sie alle Gerätebestandteile aus der Verpackung und

entfernen Sie das Schutzmaterial.

2. Stecken Sie den Netzstecker des Geräts erst dann in die Steckdose,

wenn Sie deren Spannung überprüft haben und alle Verbindungen hergestellt wurden.

3. Decken Sie die Belüftungsönungen nicht ab und stellen Sie sicher,

dass um das Gerät herum ein Mindestabstand von mehreren Zentimetern zu allen Seiten eingehalten wird. Installation des Gegengewichts

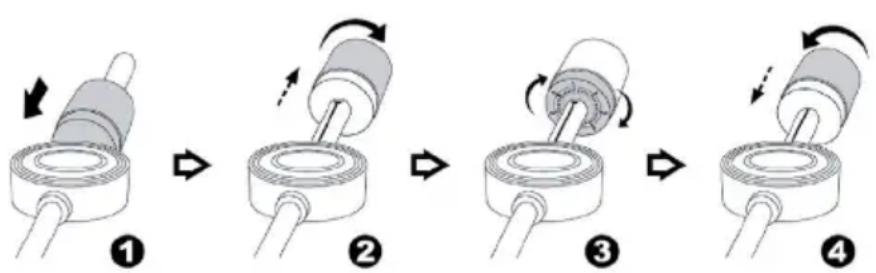

1. Schieben Sie das Gegengewicht (2) vollständig bis zur Rückseite des

Tonarms. Drehen Sie dieses anschließend so lange im Uhrzeigersinn, bis es einrastet.

2. Drehen Sie das Gegengewicht gleichzeitig im Uhrzeigersinn und

schieben Sie es nach hinten, bis es die innere weiße Linie erreicht.

3. Drehen Sie die Gegenmarkierung so lange, bis diese Position „0“

erreicht. Das Auagegewicht auf Position "0" an der weißen Linie beträgt 3Gramm.

4. Drehen Sie das Gegengewicht eine ganze Drehung gegen den

Uhrzeigersinn bis es wieder auf der 0 steht. Das Auagegewicht hat sich um 1 g erhöht. Das Auagegewicht erreicht bei ener weiteren Drehung nach innen 4 g, nach zwei weiteren Drehungen 5 g usw.

5. Um den Auagedruck zu verringern, drehen Sie das Gewicht im

entgegensetzten Uhrzeigersinn um eine Drehung zurück, um den Auagedruck um 1 g zu verringen.

6. Drehen Sie das Gegengewicht, bis das richtige Auagegewicht für den

Betrieb eingestellt ist. Hinweis: Das Auagegewicht der im Lieferumfang enthaltenen Nadel liegt im Bereich von 4 – 6 g, abhängig vom Nadelhersteller. Jede Nadel verfügt über Ihren eigenen spezischen Auagedruck, informieren Sie sich diesbezüglich.9

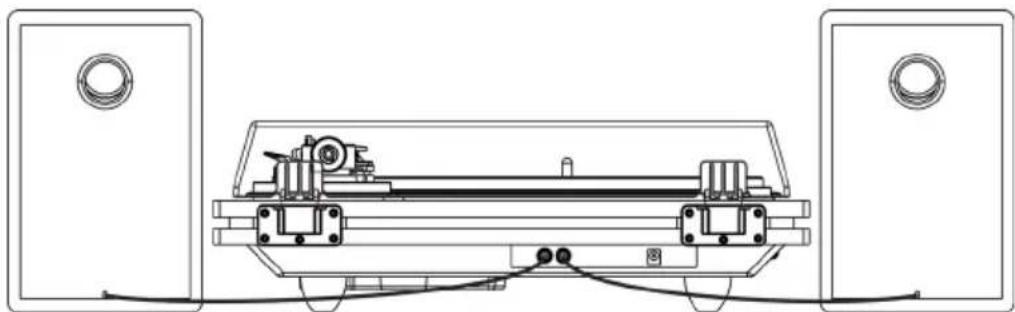

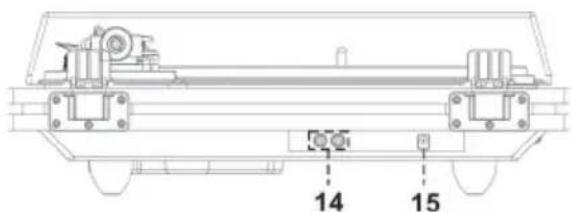

1. Stecken Sie den Cinch-Stecker des linken Lautsprechers in die Cinch-

Buchse des linken Lautsprechers (14.), wobei sich die Markierung “L” auf der Rückseite des Geräts bendet.

2. Stecken Sie den RCA-Stecker des rechten Lautsprechers in die RCA-

Buchse des rechten Lautsprechers (14.) mit der Markierung “R”.

3. Stecken Sie den Gleichstrom-Stecker (17.) in die Gleichstrom-

Eingangsbuchse (15.) der Haupteinheit und verbinden Sie dann den AC/ DC-Adapter (16.) mit der Netzsteckdose.

4. Drücken Sie die Ein/Aus-Taste (4.), die BT-Anzeige (2.) leuchtet

und blinkt. Ihr System ist nun bereit, Ihr BT-Gerät anzuschließen. Einzelheiten entnehmen Sie bitte dem Abschnitt Betrieb dieses Handbuchs.10

• Drücken Sie den Nadelschutz nach oben.

• Stellen Sie sicher, dass der Tonarm vor der Bedienung entriegelt ist und sich frei aus der Tonarmhalterung bewegen kann. Verriegeln Sie den Tonarm wieder, wenn er nicht verwendet wird

1. Drücken Sie den Ein/Aus-Schalter (4.) zweimal, und die Betriebs-LED-

Anzeige (8.) leuchtet rot auf.

2. Heben Sie die Staubschutzhülle des Drehtellers an (1.).

3. Legen Sie die Schallplatte auf den Plattenteller (verwenden Sie den

Adapter für Schallplatten mit 45 U/min, wenn Sie Schallplatten mit 45 U/min abspielen).

4. Stellen Sie den Geschwindigkeitswahlschalter (11.) auf die richtige

Position für die von Ihnen wiedergegebene Aufnahme.

5. Bringen Sie den Tonarmhebel (10.) in die obere Position.

6. Heben Sie den Tonarm von der Auage ab und bewegen Sie ihn

langsam auf die Plattenseite. Der Plattenteller beginnt sich zu drehen und positioniert den Tonarm über der gewünschten Position der Platte.

7. Ziehen Sie den Tonarmhebel nach unten. Der Tonarm kommt langsam

auf die Platte und startet die Wiedergabe.

8. Stellen Sie die Lautstärke + / - Taste (5.) auf das gewünschte Niveau

9. Am Ende der Aufnahme hört der Tonarm automatisch auf, sich zu

drehen. Heben Sie den Tonarm von der Platte ab und legen Sie ihn wieder auf die Platte zurück.

10. Um manuell anzuhalten, heben Sie den Tonarm von der Platte ab und

bewegen ihn Sie zur Halterung zurück. Hinweise

• Einige Schallplattentypen weisen möglicherweise einen automatischen Stoppbereich außerhalb der voreingestellten Grenze auf, so dass der Plattenteller möglicherweise vor dem Ende der letzten Spur stoppt. Stellen Sie in diesem Fall den Auto-Stop-Ein/Aus-Schalter (6) in die Position „OFF“. Dadurch kann die Schallplatte bis zum Ende abgespielt werden. Beachten Sie jedoch, dass die Schallplatte in diesem Fall nicht automatisch gestoppt wird. Sie müssen den Tonarm manuell anheben und in die Tonarmhalterung bringen. Schalten Sie anschließend den Strom aus, um das Drehen des Drehtellers zu stoppen.

• Es wird nicht empfohlen, auf ein Keramik-Tonabnehmersystem zu wechseln, da das Gerät sonst nicht mehr an einen Aux-Eingang angeschlossen werden kann.11

Feineinstellung der Drehtellergeschwindigkeit

• Drehen Sie während der Wiedergabe der Aufnahme an der Höheneinstellung (12), um die Drehgeschwindigkeit des Plattentellers anzupassen.

• Durch Drehen im Uhrzeigersinn (+) wird die Drehgeschwindigkeit erhöht, durch Drehen gegen den Uhrzeigersinn wird die Geschwindigkeit verlangsamt.

• Drehen Sie an der Tonhöheneinstellung, bis die Tonwiedergabe zu Ihrer Zufriedenheit erfolgt BT-Kopplung und Wiedergabe

1. Drücken Sie die Ein/Aus-Taste (4.), die BT-B (2.) leuchtet auf.

2. Die BT-Betriebsleuchte (2.) blinkt, was bedeutet, dass sich BT im

Nichtverbindungs-/Suchmodus bendet.

3. Schalten Sie die BT-Funktion Ihres BT-Gerätes (z.B. Mobiltelefon) ein

und wählen Sie "TT-Play PLUS " BT-Gerät zur Verbindung.

4. Sobald die Verbindung beendet und die Verbindung erfolgreich

hergestellt wurde, leuchtet die BT-LED-Anzeige (2.) auf.

5. Beginnen Sie mit der Wiedergabe Ihres BT-Gerätes und genießen Sie

die Musik von der Haupteinheit.

6. Stellen Sie die Lautstärke + / - Taste (5.) auf das gewünschte Niveau

• Drücken Sie die Ein/Aus-Taste (4.), um die BT-Verbindung zu trennen, und das Gerät schaltet auf die Phono-Funktion um.

• Drücken Sie zum Betrieb die Wiedergabe-/Pause-/Überspringen-Taste Ihres BT-Gerätes. Aufgrund der Anforderung der zweiten ErP-Stufe und zum Schutz der Umwelt schaltet das Gerät automatisch in den Standby-Modus, wenn über 15 Minuten lang keine Musik gespielt wird.12

SPEZIELLE ENTSORGUNGSHINWEISE FÜR

VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.

• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich. Rücknahmepicht der Vertreiber Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen

Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren

Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.13

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5 ,6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten

• Altgeräte dürfen kostenlos auf dem lokalen Wertstohof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take- e-back.de

• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertsto- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben: Chal-Tec GmbH Member of Berlin Brands Group Handwerkerstr. 11 15366 Dahlwitz-Hoppegarten Deutschland

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber). Hinweis zur Abfallvermeidung Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen eizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand bendet, könnten Sie es spenden, verschenken oder verkaufen.14

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

KONFORMITÄTSERKLÄRUNG

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Importeur für Großbritannien: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom Hiermit erklärt Chal-Tec GmbH, dass der Funkanlagentyp TT-Play PLUS der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: use.berlin/1003527213
