Tipo di prodotto	Altoparlante amplificato con microfoni
Marca	Trevi
Modello	XF 600 KB
Potenza totale	80 W
Alimentazione	Batteria al litio 7,4 V - 3600 mAh o adattatore di rete 9 V / 2 A (230 V ~ 50 Hz fornito)
Connettività	Bluetooth 2,4 GHz, USB, Micro SD, ingresso Line In (jack 3,5 mm), 2 ingressi micro
Funzioni principali	Riproduzione Bluetooth, USB, Micro SD, Line In; microfoni con effetto Echo; registrazione su USB/Micro SD; effetti luminosi Disco-Light; equalizzatore preimpostato (POP, ROCK, JAZZ, CLASSIC, FLAT); priorità microfono
Comandi	Pannello di comando e telecomando a infrarossi: volume, tono, eco, selezione traccia, modalità, luce, ecc.
Display	Schermo digitale
Batteria	Litio ricaricabile 7,4 V - 3600 mAh; autonomia non specificata; carica tramite adattatore di rete
Manutenzione e pulizia	Panno morbido leggermente umido; evitare solventi e sostanze abrasive
Sicurezza	Non esporre a acqua, calore, campi magnetici, polvere o vibrazioni; mantenere almeno 5 cm di spazio intorno per la ventilazione; scollegare in caso di penetrazione di liquidi; non tirare il cavo di alimentazione
Riparabilità	Centro di assistenza autorizzato TREVI; sostituzione della batteria riservata a personale tecnico specializzato
Accessori forniti	Telecomando, microfono (cavo non specificato), cavo di alimentazione
Temperatura di carica raccomandata	5 °C a 35 °C

Domande frequenti - XF 600 KB Trevi

Come connettere il mio smartphone in Bluetooth?

Accendi l'altoparlante, premi più volte il pulsante MODE fino a vedere lampeggiare "BLUE" sul display. Sul tuo smartphone, cerca i dispositivi Bluetooth e seleziona "XF 600 KB". Se richiesto, inserisci il codice PIN "0000". Una volta connesso, "BLUE" rimane fisso.

Come riprodurre musica da una chiavetta USB o da una scheda Micro SD?

Inserisci la chiavetta USB o la scheda Micro SD nell'ingresso corrispondente. L'apparecchio avvia automaticamente la riproduzione. In caso contrario, premi più volte MODE fino a vedere "USB" o "CARD". Usa i pulsanti ◀◀ e ▶▶ per cambiare traccia, ▶ II per pausa/riproduzione.

Come regolare il volume e gli effetti del microfono?

Collega il microfono all'ingresso MIC1 o MIC2. Premi il pulsante MENU dell'unità e ruota la manopola del volume per regolare le tonalità (acuti/gravi), il volume del micro e l'effetto eco. Sul telecomando, usa i tasti specifici (VOL, ECHO, BASS, ecc.).

Come utilizzare la funzione di registrazione?

Inserisci una scheda Micro SD o una chiavetta USB. Premi REC per avviare la registrazione del microfono; il display mostra "REC" e l'ora. Premi REC/PLAY per ascoltare la registrazione, o R-DEL per annullarla. Nota: è possibile un rumore di fondo.

Cosa fare se l'apparecchio non si accende?

Controlla che la batteria sia carica o collega l'adattatore di rete. Assicurati che l'interruttore di accensione/spegnimento sia sulla posizione ON. Se la spia di carica non si accende, verifica il cavo di alimentazione e la presa. Se il problema persiste, contatta un centro di assistenza autorizzato TREVI.

Qual è la potenza totale dell'altoparlante?

La potenza totale è di 80 W. La potenza di trasmissione Bluetooth massima è di 0,8 mW.

Come cambiare gli effetti luminosi Disco-Light?

Premi il pulsante LIGHT per cambiare il colore degli effetti. Premi a lungo LIGHT per modificare o disattivare gli effetti luminosi.

Il Bluetooth non si connette o si disconnette, cosa fare?

Assicurati che l'apparecchio sia in modalità Bluetooth ("BLUE" lampeggiante). Tieni l'altoparlante lontano da televisori, neon o altri dispositivi che possono disturbare il segnale. Se necessario, ripristina l'abbinamento: dimentica l'altoparlante dal tuo dispositivo e ripeti la procedura.

Posso usare l'altoparlante durante la carica?

Si consiglia di tenere l'apparecchio spento durante la carica per una buona autonomia della batteria. Tuttavia, l'uso durante la carica è possibile, ma può ridurre la durata della batteria.

Come pulire correttamente l'altoparlante?

Utilizza un panno morbido leggermente umido per pulire l'apparecchio. Non usare mai solventi, sostanze abrasive o prodotti chimici. Evita che liquidi penetrino nell'apparecchio.

MANUALE UTENTE XF 600 KB Trevi

* Per informazioni integrative e aggiornamenti di questo prodotto vedi: www.trevi.it
* For additional information and updates of this product: www.trevi.it

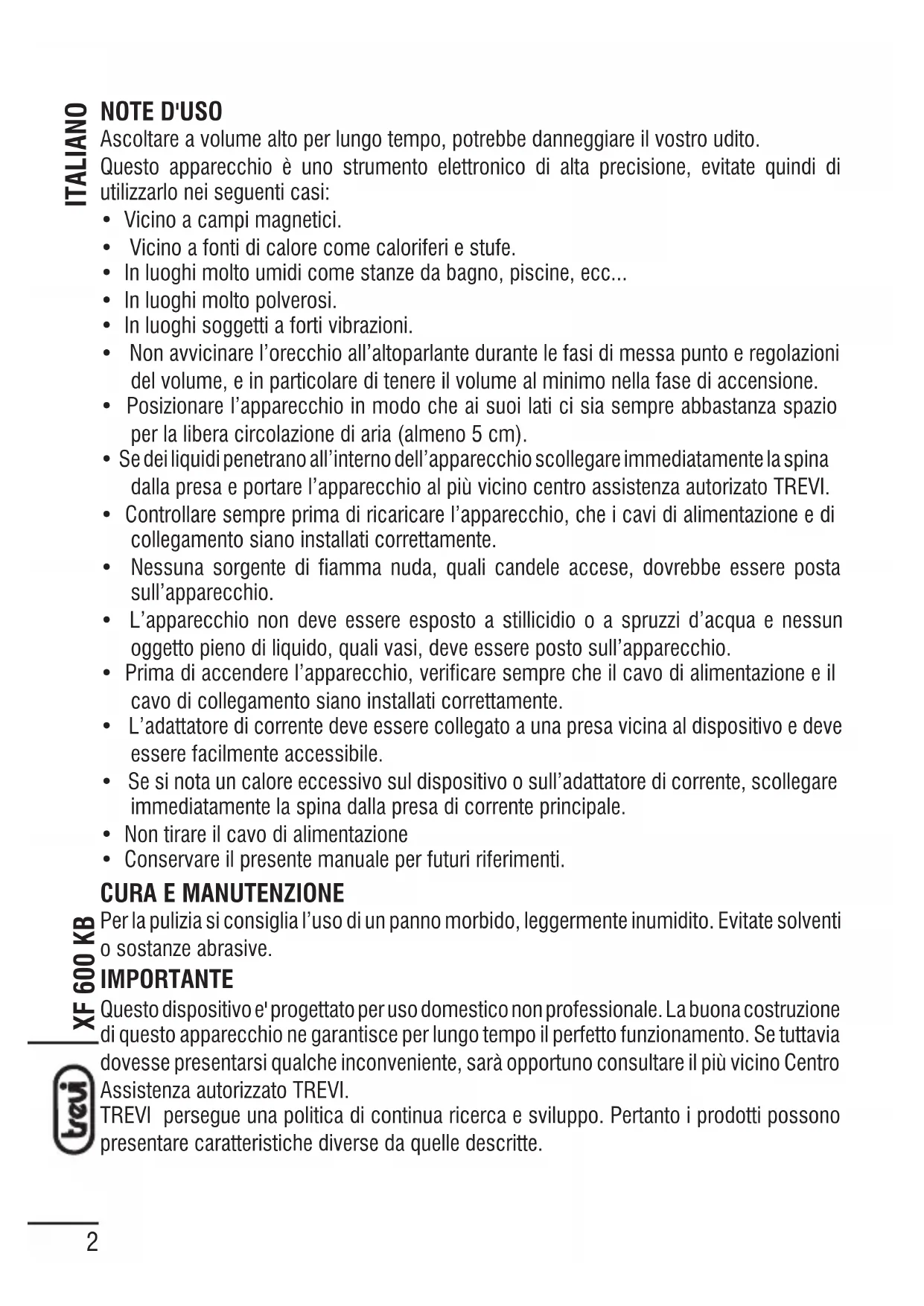

NOTE D'USO

Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito.

Questo apparecchio è uno strumento elettronico di alta precisione, evitate quindi di utilizzarlo nei seguenti casi:

• Vicino a campi magnetici.
• Vicino a fonti di calore come caloriferi e stufe.
• In luoghi molto umidi come stanze da bagno, piscine, ecc...
  • In luoghi molto polverosi.
  • In luoghi soggetti a forti vibrazioni.
• Non avvicinare l'orecchio all'altoparlante durante le fasi di messa punto e regolazioni del volume, e in particolare di tenere il volume al minimo nella fase di accensione.
• Posizionare l'apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).
• Se dei liquidi penetrano all'interno dell'apparecchio scollegare immediatamente la spina dalla presa e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.
• Controllare sempre prima di ricaricare l'apparecchio, che i cavi di alimentazione e di collegamento siano installati correttamente.
• Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull'apparecchio.
• L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua e nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.
• Prima di accendere l'apparecchio, verificare sempre che il cavo di alimentazione e il cavo di collegamento siano installati correttamente.
• L'adattatore di corrente deve essere collegato a una presa vicina al dispositivo e deve essere facilmente accessibile.
• Se si nota un calore eccessivo sul dispositivo o sull'adattatore di corrente, scollegare immediatamente la spina dalla presa di corrente principale.
  • Non tirare il cavo di alimentazione
• Conservare il presente manuale per futuri riferimenti.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANTE

Questo dispositivo e' progettato per uso domestico non professionale. La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI.

TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

DESCRIZIONE COLLEGAMENTI E COMANDI

1 2 3 4 5 6 7 8 VAC-1 MOS LINE TV TP GATED LASS HD BY MAX POWER - 0 12 9 JOUT 1 NO 13 MOS VOLUME 10 HEAVI 14 11 15

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 M:VOL E:G VOL B:G E:H E:K E:L E:M E:N E:O E:P E:Q E:R E:S E:T E:U E:V E:W E:X E:Y E:Z E:A E:B E:C E:D E:E E:F E:G E:H E:I E:J E:K E:L E:M E:N E:O E:P E:Q E:R E:S E:T E:U E:V E:W

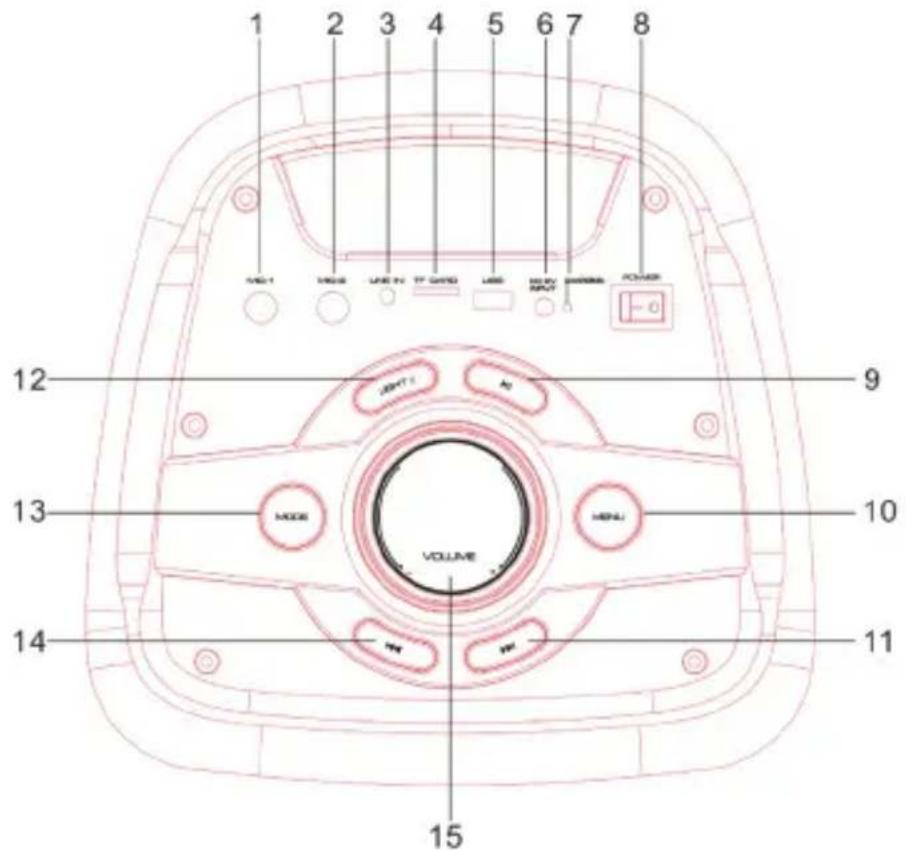

COMANDI UNITÀ

1. Ingresso Microfono 1
2. Ingresso Microfono 2
3. Ingresso LINE IN
4. Slot memoria Micro SD
5. Presa USB
6. Presa Alimentazione 9V ---
7. Indicatore Led di ricarica

8. Interruttore accensione/spegnimento

9. Tasto ▶ II, Play/Pausa

10. Tasto MENU'
11. Tasto ▶, successivo
12. Tasto LIGHT (effetti Led disco light)
13. Tasto MODE
14. Tasto ◀◀, precedente
15. Manopola regolazione volume

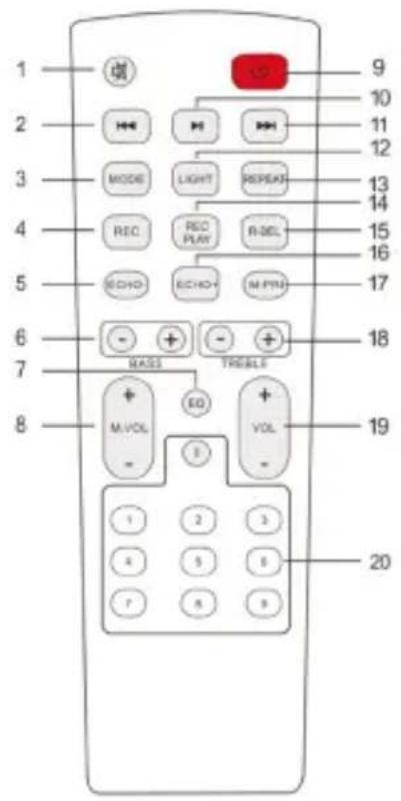

COMANDI TELECOMANDO

1. Attivazione/disattivazione funzione MUTE
2. Tasto ◀◀, precedente
3. Tasto MODE
4. Tasto REC
5. Tasto ECHO-
6. Tasti regolazione toni bassi
7. Tasto EQ, equalizzazioni predefinite
8. Tasti regolazione volume microfoni
9. Tasto accensione/standby

10. Tasto ▶ II, Play/Pausa

11. Tasto ▶, successivo

12. Tasto LIGHT (effetti Led disco light)
13. Tasto REPEAT
14. Tasto REC/PLAY
15. Tasto REC DEL
16. Tasto ECHO+
17. Tasto M-PRI, priorità al microfono
18. Tasti regolazione toni alti
19. Tasti regolazione volume
20. Tasti selezione numerica diretta

RICARICA DELLA BATTERIA

1. Ad apparecchio spento, collegare il cavo dell'alimentatore in dotazione alla presa (6) del dispositivo. Collegare l'alimentatore ad una presa di rete;
2. L'indicatore Led (7) si accenderà di colore Rosso;
3. A carica ultimata l'indicatore Led (7) diventerà verde;
4. Con batteria in esaurimento, l'ultimo segmento dell'icona batteria presente sul display lampeggerà per un certo tempo, poi l'apparecchio si porterà automaticamente in modo standby.

Nota:

- Per una buona durata della batteria è consigliato tenere l'apparecchio spento durante la fase di ricarica.

Se non diversamente specificato, i comandi descritti di seguito valgono sia per l'unità che per il telecomando.

ACCENSIONE/SPEGNIMENTO

• Agire sull'interruttore di accensione/spegnimento(8) per accendere e spegnere l'apparecchio.
• Premere il tasto STANDBY sul telecomando per portare l'unità in modo standby; premerlo di nuovo per riaccendere l'unità.

REGOLAZIONE VOLUME/MUTE/TONI/VOLUME MIC/EFFETTO ECHO

1. Ruotare la manopola Volume (15) in senso orario/antiorario per aumentare/diminuire il volume dell'apparecchio. Premere il tasto MUTE(1) del telecomando per silenziare immediatamente l'apparecchio, ripremerlo per tornare al normale ascolto;
2. Premere il tasto MENU'(10) e ruotare la manopola (15) per attivare la regolazione dei toni alti, bassi, volume microfoni ed effetto echo;
3. Le stesse regolazioni sono presenti anche sul telecomando; tramite il tasto EQ(7) e' inoltre possibile variare la dinamica audio scegliendo tra quelle preimpostate: POP, ROCK, JAZZ, CLASSIC, FLAT.

1. Posizionare lo speaker vicino al dispositivo Bluetooth da accoppiare e accendere l'apparecchio;
2. Premere il tasto MODE (13) più volte fino a quando sul display comparirà la scritta "BLUE" lampeggiante;
3. Seguire le istruzioni del vostro dispositivo esterno per ricercare lo speaker;
4. Ricercare lo speaker nominato "XF 600 KB" e inserire il PIN "0000" se richiesto;
5. Ad accoppiamento avvenuto la scritta "BLUE" sul display rimarrà fissa.

Note: L'altoparlante Bluetooth funziona solamente con una connessione alla volta, la connessione non può essere interrotta durante il normale funzionamento.

La vicinanza di apparecchi TV, lampade al neon o altri elettrodomestici può provocare -disturbi nella ricezione, in questo caso allontanate l'apparecchio.

COMANDI DISPONIBILI IN MODALITÀ BLUETOOTH

• Avviare la riproduzione sonora dal proprio dispositivo.
• Premere una volta il tasto ◀◀(14) per passare al brano precedente, premere una volta il tasto ▶◀(11) per passare al brano successivo.
• Premere il tasto ▶ II (9) per mettere in pausa, per riprendere la riproduzione musicale premere nuovamente ▶ II (9).

1. Inserire una scheda Micro SD nella slot (4) o una chiavetta USB nella presa (5) e accendere l'apparecchio;
2. La riproduzione partirà in automatico. In caso contrario premere il tasto MODE(13) piu' volte fino a far comparire sul display USB o CARD;
3. Premere una volta il tasto ◀◀(14) per passare al brano precedente, premere una volta il tasto ▶◀(11) per passare al brano successivo;
4. Premere il tasto ▶ II (9) per mettere in pausa, per riprendere la riproduzione premerlo nuovamente;
5. Premere e tenere premuto il tasto ◀◀(14) o il tasto ▶▶(11) per avanzare o retrocedere velocemente nell'ascolto del brano, rilasciare il tasto per tornare all'ascolto normale;
6. Tramite il tasto REPEAT(13) del telecomando e' possibile attivare la funzione di ripetizione del brano (ONE=ripete il singolo brano, FOLDER=ripetizione della cartella in riproduzione, ALL=ripete tutti i brani presenti);
7. Utilizzare i tasti numerici sul telecomando(20) per la selezione diretta di un brano.

1. Collegare una qualsiasi unità provvista di uscita audio tramite apposito cavo Jack da 3,5mm all'ingresso LINE IN (3), premere il tasto MODE (13) più volte fino a quando sul display comparirà la scritta "LINE";
2. Regolare il dispositivo esterno dai propri comandi.

DISCO-LIGHT

Per variare il colore degli effetti Disco-Light premere il tasto LIGHT (12).

Per variare o disattivare gli effetti Disco-Light, premere a lungo il tasto LIGHT (12).

UTILIZZO DEL MICROFONO

1. Collegare il microfono fornito nella presa MIC1(1) o MIC2(2);
2. Regolare il volume e l'effetto ECHO del microfono come descritto nel paragrafo regolazione volume/toni/volume mic/effetto echo;
3. Premendo il tasto M.PRI(17) si attiva la priorità al microfono, durante il parlato la musica verrà automaticamente riprodotta ad un volume inferiore. Premerlo di nuovo per disattivare la funzione.

FUNZIONE REC

E' possibile registrare il solo parlato del microfono su memoria microSD/USB:

1. Inserire una memoria microSD o una memoria USB nei rispettivi ingressi;
2. Premere il tasto REC(4) per avviare la registrazione; sul display compare la scritta REC seguita poi dal tempo di inizio registrazione;
3. Premere il tasto REC/PLAY per ascoltare la registrazione appena effettuata;
4. Premere il tasto R-DEL per cancellare la registrazione appena effettuata.

Nota: registrando dal microfono, e' plausibile la presenza di un certo rumore di fondo sulla registrazione.

CARATTERISTICHE TECNICHE

Potenza Totale:....80W Potenza max di trasmissione Bluetooth:....0,8mW Frequenza di trasmissione Bluetooth:....2,4GHz Alimentazione:....Batteria al Lithio 7,4V -3600mA ....9V--- 2A con alimentatore esterno ....230V \~ 50Hz fornito Dimensioni:....240(L) x 230(D) x 580(H) mm Peso:....5,5 Kg

INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE

Attenzione: l'operazione di rimozione e smaltimento è riservata esclusivamente al personale tecnico specializzato!

1. Rimuovere le viti che fissano il pannello superiore dei comandi;
2. Estrarre il pannello dei comandi;
3. Individuare e rimuovere la batteria dal suo alloggiamento.

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell'acqua. Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso gli appositi centri raccolta dedicati.

AVVERTENZA PER UN CORRETTO UTILIZZO DELLA BATTERIA RICARICABILE

• Ricaricare la batteria a una temperatura ambiente compresa tra 5° C e 35° C.
• Non ricaricare più del periodo adeguato per prevenire il rischio di surriscaldamento e scoppio.
• La ricarica della batteria per un periodo adeguato o un lungo periodo di inattività può
• ridurre la durata della batteria.
• La batteria ricaricabile è soggetta a usura e le sue prestazioni si ridurranno gradualmente.
• Per prolungare la durata della batteria, utilizzarla quando è completamente carica fino alla scarica completa, quindi ricaricarla completamente prima di riutilizzarla. Ricaricare una batteria non completamente consumata, si tradurrà in una durata ridotta. In questo caso, ripetere più volte l'intero ciclo di carica/ scarica.
• Evitare di ricaricare la batteria per tutta la notte.

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N°49 del 14 Marzo 2014.

USE NOTES

DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA

Il fabbricante TREVI dichiara che il tipo di apparecchiatura radio XF 600 KB è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet https://www.trevi.it/dms/zidi/TREVI/DOCXF600KB.pdf
