Tipo di prodotto	Altoparlante amplificato
Marca	Trevi
Modello	XF 4500 DJ
Alimentazione	230 V ~ 50 Hz
Consumo massimo	500 W
Potenza audio massima	500 W
Bluetooth – Potenza di trasmissione di picco	1 mW
Bluetooth – Banda di trasmissione	2,4 GHz
Dimensioni (L × P × A)	450 × 350 × 1270 mm
Peso	28,4 kg
Funzioni principali	Bluetooth, USB, scheda SD, LINE IN, microfono, equalizzatore, effetto disco luminoso, telecomando
Ingressi	MIC1/MIC2 (jack 6,35 mm), LINE IN (jack 3,5 mm), USB, SD
Equalizzatore	6 preimpostazioni tramite telecomando + regolazione manuale delle frequenze 63 Hz, 1 kHz, 6 kHz, 12 kHz
Effetto luminoso	Luci LED integrate (Disco-Light)
Telecomando	Sì, con pile AAA (non incluse)
Pulizia	Panno morbido leggermente umido; evitare solventi e abrasivi
Precauzioni d'uso	Non esporre a calore, umidità, polvere, vibrazioni; lasciare uno spazio di 5 cm intorno per la ventilazione
Protezione dell'udito	Limitare il tempo di ascolto ad alto volume per evitare danni all'udito
Utilizzo previsto	Domestico (uso non professionale)
Trasporto	Utilizzare le maniglie laterali; bloccare le ruote anteriori

Domande frequenti - XF 4500 DJ Trevi

Come collegare uno smartphone in Bluetooth?

Accendere l'apparecchio, selezionare il canale A o B con il pulsante FADER, quindi premere il tasto BT (15 sull'apparecchio o 27 sul telecomando). Attivare il Bluetooth sullo smartphone, cercare i dispositivi e selezionare 'XF 4500 DJ A' o 'XF 4500 DJ B' in base al canale. Se richiesto, inserire il codice 0000.

Come riprodurre musica da una chiavetta USB?

Inserire la chiavetta USB nell'ingresso corrispondente (canale A o B). La riproduzione inizia automaticamente. Altrimenti, premere ▶ (18 sull'apparecchio o 38 sul telecomando). Usare ◀◀ e ▶▶ per cambiare traccia. Il tasto REPEAT (32) consente di ripetere una traccia ('ONE') o tutte le tracce ('ALL').

Come regolare il volume generale?

Ruotare la manopola VOLUME (19) del canale corrispondente sull'apparecchio, oppure utilizzare i tasti VOL+ (29) e VOL- (31) del telecomando. Attenzione: le regolazioni dell'apparecchio e del telecomando si sommano.

Come utilizzare un microfono con cavo?

Collegare il microfono alla presa MIC1 o MIC2 (16). Accendere il microfono se necessario. Regolare il volume del microfono con la manopola VOLUME MIC (7) e l'effetto eco con la manopola ECHO (12).

Cosa fare se non esce alcun suono dall'altoparlante?

Verificare innanzitutto che l'apparecchio sia acceso (interruttore POWER in posizione ON). Assicurarsi che una sorgente audio sia collegata (Bluetooth, USB, ecc.) e che il volume non sia a zero. Se il problema persiste, scollegare e ricollegare il cavo di alimentazione.

Come pulire l'apparecchio?

Utilizzare un panno morbido leggermente umido. Non utilizzare mai solventi, prodotti abrasivi o liquidi in eccesso. Evitare che l'acqua penetri all'interno.

È possibile trasportare facilmente l'altoparlante?

Sì, utilizzare le maniglie laterali o le anse. Prima di spostare l'altoparlante, bloccare le ruote anteriori con il freno per evitare movimenti accidentali.

Il telecomando non funziona, cosa fare?

Assicurarsi che la sorgente (USB/SD, Bluetooth, LINE) sia stata prima selezionata sull'apparecchio. Verificare che le pile siano inserite correttamente (rispettando le polarità) e che siano cariche. Puntare il telecomando direttamente verso il sensore frontale, senza ostacoli.

Come utilizzare l'equalizzatore?

In modalità Bluetooth, USB o SD, premere più volte il tasto EQ (30) del telecomando per scegliere tra 6 preimpostazioni. È possibile anche regolare manualmente le frequenze 63 Hz, 1 kHz, 6 kHz e 12 kHz con i pulsanti (20, 21, 24, 25) sull'apparecchio.

Come mixare i canali A e B?

Utilizzare il comando FADER (22): spostarlo a sinistra per attivare il canale A, a destra per il canale B, o al centro per un mixaggio dei due canali. Il volume di ciascun canale si regola indipendentemente.

MANUALE UTENTE XF 4500 DJ Trevi

Per informazioni integrative ed aggiornamenti su questo prodotto visita www.trevi.it

Evitare di posizionare l'apparecchio:

• Vicino a campi magnetici.
• Vicino a fonti di calore come caloriferi e stufe.
• In luoghi molto umidi come stanze da bagno, piscine, ecc...
• In luoghi molto polverosi.
• In luoghi soggetti a forti vibrazioni.

- Non avvicinare l'orecchio all'altoparlante durante le fasi di messa a punto e regolazioni del volume, e, in particolare, di tenere il volume al minimo nella fase di accensione

- Posizionare l'apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).

- Se dei liquidi penetrano all'interno dell'apparecchio scollegare immediatamente la spina dalla presa e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.

- L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua e nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.

- Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull'apparecchio.

- I cavi devono essere nascosti e protetti onde evitare l'inciampo da parte di qualcuno e la conseguente caduta dell'apparecchio.

- Scollegare il cavo di alimentazione durante i temporali o per lunghi periodi di inutilizzo.

- Istruire al corretto utilizzo bambini e persone con scarse conoscenze del prodotto.

- Conservare il presente manuale per futuri riferimenti.

Per evitare possibili danni all'udito, limitare il tempo di ascolto a volumi elevati

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANTE

Questo dispositivo e' progettato per uso domestico non professionale. La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI.

TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

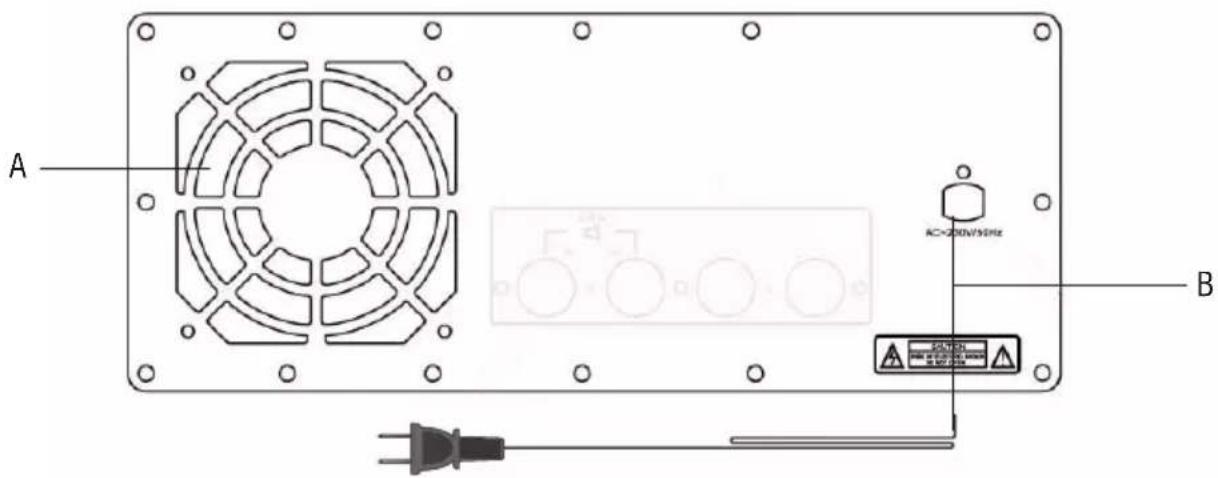

PANNELLO POSTERIORE

A B KC=200V/50Hz SUNION 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0C 1.0Ω 1.0C 1.0Ω 1.0C 1.0Ω 1.0C 1.0Ω 1.0C 1.0Ω 1.0C 1.0Ω 1.0C 1.0Ω 1.0C 1.0Ω 1.0C 1.0Ω 1.0C 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0K 1.0Ω 1.0K 1.0Ω 1.0K 1.0Ω 1.0K 1.0Ω 1.0K 1.0Ω 1.0K 1.0Ω 1.0K 1.0Ω 1.0K 1.0Ω 1.0K 1.0Ω 1.0K 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0M 1.0Ω 1.0M 1.0Ω 1.0M 1.0Ω 1.0M 1.0Ω 1.0M 1.0Ω 1.0M 1.0Ω 1.0M 1.0Ω 1.0M 1.0Ω 1.0M 1.0Ω 1.0M 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G 1.0Ω 1.0G B

A. Ventola di raffreddamento. B. Cavo di alimentazione.

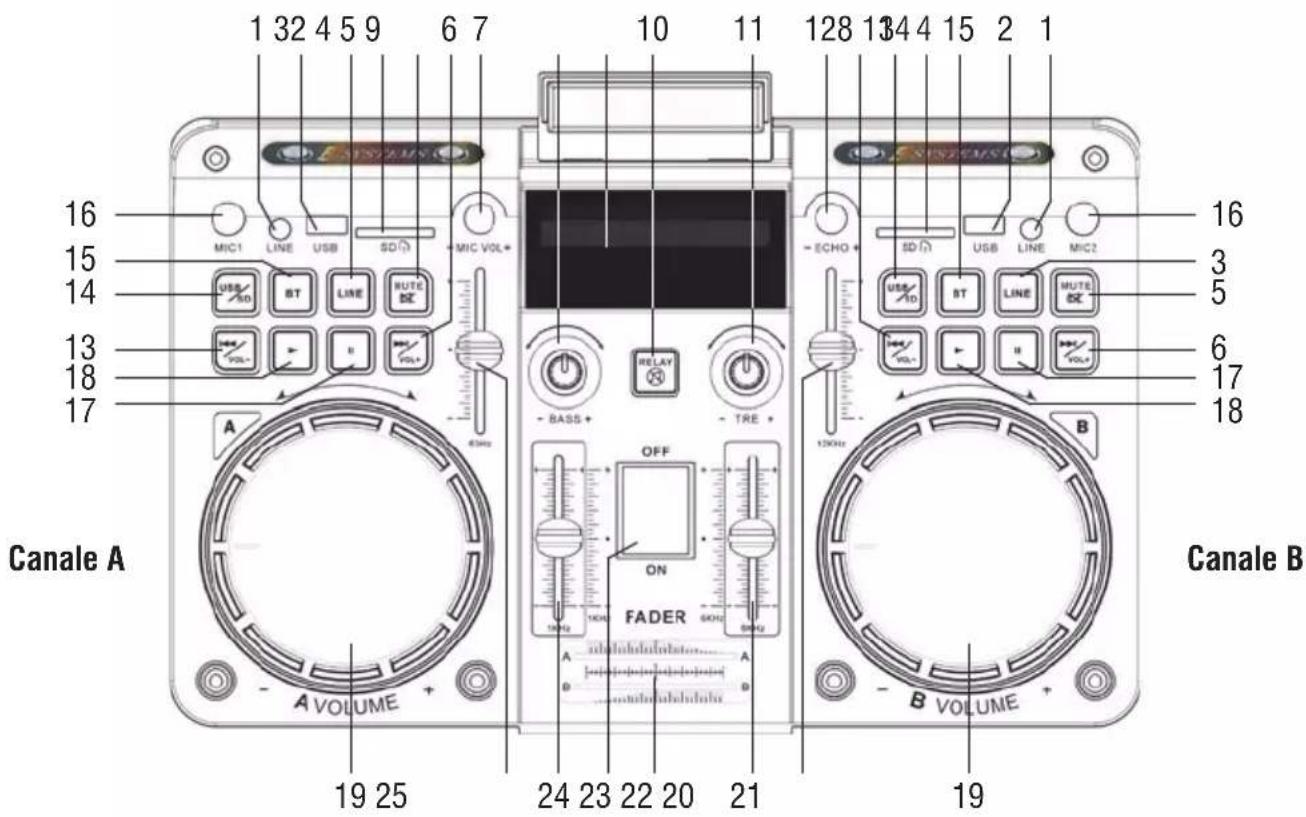

DESCRIZIONE COMANDI

1 32 4 5 9 6 7 10 11 128 134 4 15 2 1 MIC1 LINE USB SD MIC VOL+ USB/AD BT LINE RUTE VOL- 13 18 17 A VOLUME + Canale A 16 15 14 13 18 17 19 25 24 23 22 20 21 OFF ON FADER B VOLUME + Canale B 16 3 5 6 17 18 130Hz - ECHO + SD USB LINE MIC2 USB/AD BT LINE MUTE VOL- TRE + A VOLUME +

1. Ingresso LINE IN (canale A/B).
2. Ingresso USB (canale A/B).
3. Tasto LINE, selezione ingresso LINE IN (canale A/B).
4. Ingresso SD Card (canale A/B).
5. Tasto MUTE, disattivazione audio temporanea (canale A/B).
6. Tasto ▶I/Vol+ (canale A/B).
7. Regolazione Volume Microfono.
8. Regolazione generale toni Bassi.
9. Display
10. Tasto RELAY, disattivazione audio su entrambi i canali A e B.
11. Regolazione generale toni Alti.
12. Regolazione ECHO del Microfono.

13. Tasto◄◄/Vol- (canale A/B).

14. Tasto USB/SD, selezione ingresso USB/SD (canale A/B).

15. Tasto BT, selezione funzione Bluetooth (canale A/B).
16. Ingresso Microfono 1/2
17. Tastoli, pausa riproduzione (canale A/B).
18. Tasto▶, avvio riproduzione (canale A/B).
19. Regolazione Volume (canale A/B).
20. Regolazione frequenza 12KHz.
21. Regolazione frequenza 6KHz.
22. FADER, controllo bilanciamento canale A e B durante la riproduzione.
23. Interruttore principale POWER ON/OFF, accensione/spegnimento.
24. Regolazione frequenza 1KHz.
25. Regolazione frequenza 63Hz.

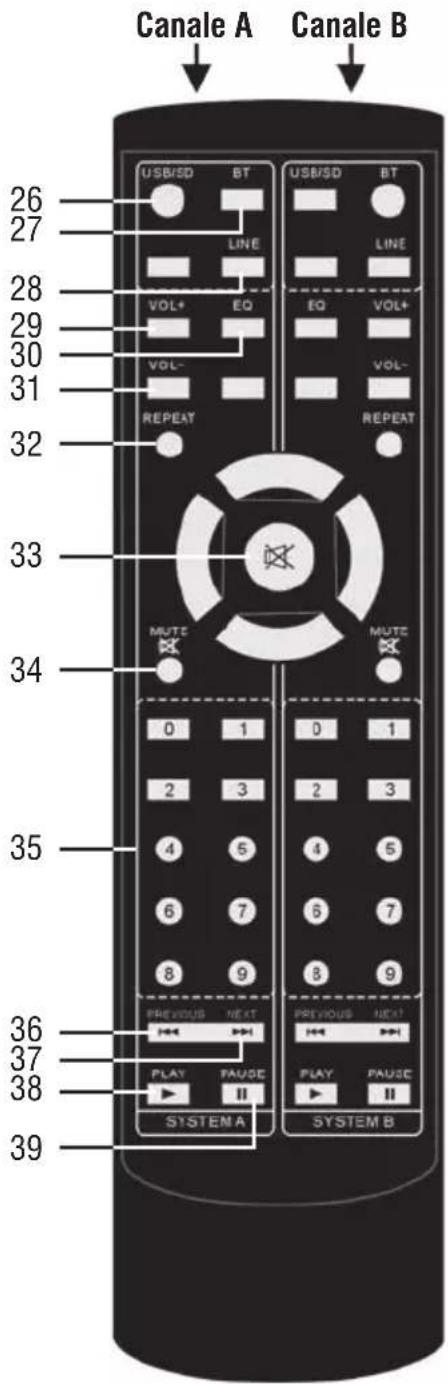

TELECOMANDO

Canale A Canale B 26 27 LINE 28 VOL+ EQ 29 VOL- 30 REPEAT 31 32 33 MUTE 34 0 1 2 3 4 5 6 7 8 9 35 PREVIOUS NEXT PREVIOUS NEXT PLAY PAUSE PLAY PAUSE SYSTEMA SYSTEM B

I comandi descritti di seguito per il canale A equivalgono a quelli del canale B:

1. Tasto USB/SD, selezione funzione USB/SD.
2. Tasto BT, selezione funzione Bluetooth.
3. Tasto LINE, selezione funzione LINE IN.
4. Tasto VOL +, aumento Volume.
5. Tasto EQ, selezione equalizzazioni pre-impostate.
6. Tasto VOL -, diminuzione Volume.
7. Tasto REPEAT, in modalità USB/SD ripetizione del singolo brano o di tutti i brani.
8. Tasto ☒, disattivazione audio su entrambi i canali A e B.
9. Tasto MUTE, disattivazione audio sul canale A.
10. Tastiera numerica.
11. Tasto ◀◀/ PREVIOUS, selezione traccia precedente.
12. Tasto ▶/ NEXT, selezione traccia successiva.
13. Tasto ▶, Play.
14. Tasto II, Pausa.

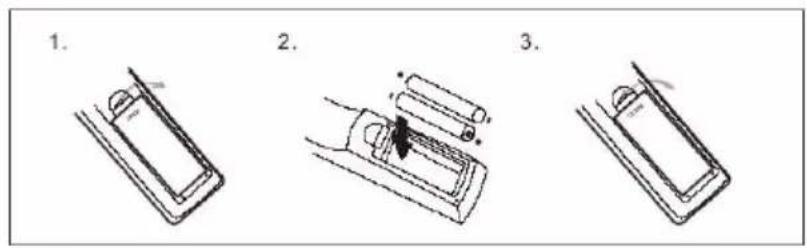

Installazione/sostituzione batterie telecomando:

• Rimuovere il coperchio nella parte posteriore del telecomando;
• Inserire 2 batterie formato "AAA" facendo attenzione alla polarità indicata;
• Richiudere il coperchio.

1. 2. 3.

TRASPORTO

Per il trasporto utilizzare le due maniglie poste lateralmente all'apparecchio o le due maniglie superiori; inserire il freno sulle ruote anteriori una volta posizionate le casse.

ALIMENTAZIONE

Questa unità funziona con alimentazione di rete 230V 50Hz.

Per attivare l'unita' inserire la spina del cavo di alimentazione in una presa di corrente. Non collegare l'apparecchio a prese con tensione diversa da quella indicata.

FUNZIONI DI BASE

ACCENSIONE/ SPEGNIMENTO

1. Per accendere l'apparecchio portare l'interruttore principale POWER ON/OFF (23) in posizione "ON";
2. Per spegnere l'apparecchio portare l'interruttore principale POWER ON/OFF (23) in posizione "OFF".

SELEZIONE CANALE A/ CANALE B

Il canale A e il canale B hanno le stesse funzioni.

Per attivare il canale A spostare il controllo del bilanciamento FADER (22) verso sinistra; per attivare il canale B spostare il controllo del bilanciamento FADER (22) verso destra; agendo sul bilanciamento è possibile avere una miscelazione dei due canali.

REGOLAZIONE DEL VOLUME

In base al canale utilizzato ruotare la corrispondente manopola del VOLUME(19) sull'unità, oppure utilizzare i tasti (29) e (31) del telecomando.

Attenzione:

- Le due regolazioni si sommano, pertanto, per avere il massimo volume, occorre che entrambe le regolazioni siano al massimo, mentre, se la mamopola del VOLUME(19) è al minimo, aumentando quella del telecomando non si avranno variazioni.

EQUALIZZAZIONE

Questa apparecchio ha un sistema di equalizzazioni audio pre-impostate, queste sono abilitate nelle funzioni Bluetooth, USB e SD Card:

- Premere più volte il tasto EQ(30) sul telecomando per selezionare una delle 6 equalizzazioni audio disponibili e che meglio si adatta alla riproduzione sonora in corso.

In tutte le funzioni è possibile regolare 4 gamme di frequenza (20, 21, 24, 25) presenti sull'unità agendo direttamente su determinate frequenze, così da avere sempre la migliore equalizzazione in base alla musica riprodotta.

EFFETTO DISCO-LIGHT

L'apparecchio è dotato di luci Led (Disco-Light) sugli altoparlanti che creano un effetto luminoso.

1. Accendere l'apparecchio e spostare il controllo bilanciamento FADER (22) sul canale che si desidera utilizzare;
2. Premere il tasto BT (15) sull'unità o il tasto BT(27) sul telecomando e selezionare la funzione bluetooth; sul display comparirà la scritta "Blue" e il sistema entrerà automaticamente in modalità accoppiamento;
3. Attivare la funzionalità Bluetooth sul dispositivo esterno da accoppiare;
4. Avviare la ricerca dei dispositivi. Al termine selezionare il dispositivo "XF 4500 DJ A" se si utilizza il canale A, o "XF 4500 DJ B" se si utilizza il canale B;
5. Inserire la password "0000" se richiesto;
6. Avviare la riproduzione dal dispositivo esterno accoppiato;
7. Premere il tasto II (17) sull'unità oppure il tasto II (39) sul telecomando per mettere in pausa la riproduzione; premere il tasto ▶ (18) sull'unità oppure il tasto ▶ (38) sul telecomando per riprendere la normale riproduzione;
8. Utilizzare i tasti ◀◀/Vol- (13), ▶▶/Vol+ (6) sull'unità, oppure i tasti ◀◀ (36), ▶▶ (37) sul telecomando per la selezione dei brani.

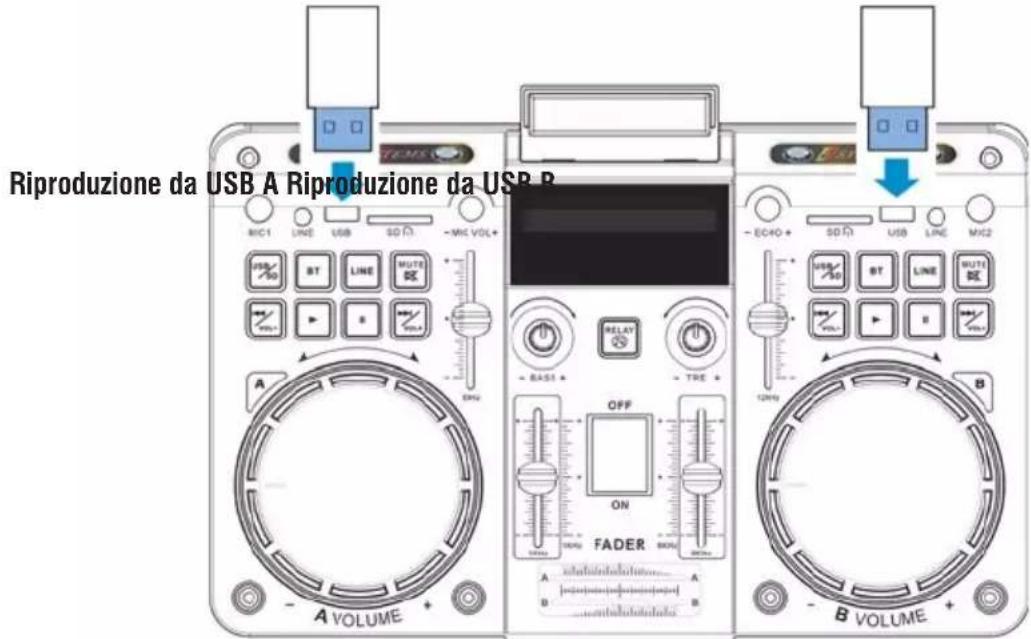

RIPRODUZIONE SU INGRESSI USB

PER IL CANALE A E IL CANALE B

1. Accendere l'apparecchio e spostare il controllo bilanciamento FADER (22) sul canale che si desidera utilizzare;
2. Inserire una memoria USB nei corrispettivi ingressi (2): per il canale A e per il canale B;

Riproduzione da USB A Riproduzione da USB R A VOLUME B VOLUME

1. La riproduzione partirà automaticamente; qualora non avvenisse premere il tasto ▶ (18) sull'unità oppure il tasto ▶ (38) sul telecomando;
2. Premere il tasto II (17) sull'unità oppure il tasto II (39) del telecomando per mettere in pausa la riproduzione, premere il tasto ▶ (18) sull'unità oppure il tasto ▶ (38) del telecomando per riprendere la normale riproduzione;
3. Utilizzare i tasti ◀◀/Vol- (13), ▶◀/Vol+ (6) sull'unità, oppure i tasti ◀◀ (36), ▶◀ (37) del telecomando per selezionare i brani da riprodurre. Potete anche inserire direttamente il numero del brano da riprodurre utilizzando la tastiera numerica (35) del telecomando.
4. Premere una volta il tasto REPEAT (32) del telecomando, sul display comparirà la scritta "ONE", per riprodurre continuamente la stessa traccia; premerlo una seconda volta, sul display comparirà la scritta "ALL", per riprodurre continuamente tutti brani contenuti nella cartella o nel dispositivo USB.

Note:

• Il lettore potrebbe non supportare alcuni dispositivi USB, questo è dovuto all'incompatibilità di alcuni processori.
• Per evitare interferenze dannose, collegare sempre le periferiche USB direttamente all'unità, non utilizzare cavi di prolunga.
• Dal computer formattare le memorie USB in FAT (16 o 32).

RIPRODUZIONE SU INGRESSI SD CARD

PER IL CANALE A E IL CANALE B

Fare riferimento al paragafro precedente "Riproduzione su ingressi USB"; i comandi e le funzioni sono le stesse descritte precedentemente.

LINE-IN

PER IL CANALE A E IL CANALE B

1. Collegare una qualsiasi unità provvista di uscita audio tramite l'apposito cavo Jack da 3,5mm all'ingresso LINE IN (1) del canale A o canale B;
2. Accendere l'apparecchio e spostare il controllo bilanciamento FADER (22) sul canale che si desidera utilizzare;
3. Premere il tasto LINE (3) sull'unità o il tasto LINE (28) del telecomando;
4. Regolare il dispositivo esterno dai propri comandi.

COLLEGAMENTO MICROFONO CON CAVO

1. Collegare il microfono con cavo in dotazione alla presa MIC1 o MIC2 (16);
2. Accendere il microfono;
3. Regolare il volume di ingresso del microfono tramite il comando Volume (7) sull'unità e regolare l'ECHO tramite il comando (12).

RISOLUZIONE DEI PROBLEMI

Se si verifica un problema, attenersi alla procedura descritta nella tabella seguente.

Se il problema non può essere risolto, contattare il rivenditore.

Problema Possibili cause Soluzione
L'apparecchio non si accende	Cavo di rete scollegato o non collegato correttamente	Scollegare e ricollegare il cavo di alimentazione, quindi riaccendere l'unità.
Nessun suono quando l'apparecchio viene acceso	1. Nessuna sorgente sonora in ingresso2. Manopola Volume a livello 03. Nessun dispositivo USB collegato	1. Collegare un dispositivo all'ingresso AUX-IN2. Regolare il volume3. Collegare USB card, riprodurre MP3
Suono distorto 1. Volume troppo alto2. Errore file Audio		1. Abbassare il volume2. Controllare e riprodurre altro file Audio
Nessun suono dal microfono 1. Microfono con cavo: la presa del microfono può non essere collegata correttamente.2. L'interrutore di accensione sul microfono può essere in posizione "spento".3. Volume del microfono basso.		1. Microfono con cavo: assicurarsi che il microfono sia collegato correttamente alla presa.2. Accendere il microfono.3. Regolare correttamente il volume del microfono
Nessun suono quando si inserisce un dispositivo USB	1. Formato file non supportato2. USB non collegata correttamente	1. Il formato dei file audio deve essere MP32. Collegare l'apparecchio USB correttamente
Il telecomando non funziona 1. Non è stata selezionata la sorgente.2. Il telecomando è molto distante dall'unità.3. Le batterie non sono state inserite correttamente.4. Batterie scariche.5. Il ricevitore del telecomando sull'unità è coperto o non è in grado di ricevere correttamente il segnale.		1. Prima di premere qualsiasi tasto, selezionare prima la sorgente corretta con il telecomando anziché sull'unità principale.2. Ridurre la distanza tra il telecomando e l'unità.3. Inserire le batterie con le polarità (segni +/-) allineate come indicato.4. Sostituire le batterie.5. Puntare il telecomando direttamente verso il sensore sulla parte anteriore dell'unità principale.
Dagli altoparlanti si sentono forti rumori	1. Microfono acceso ma troppo vicino all'altoparlante2. Microfono acceso ma non viene utilizzato3. Il volume del microfono potrebbe essere troppo alto4. Un cellulare viene utilizzato troppo vicino all'altoparlante5. Apparecchi senza fili possono essere molto vicini a chi sta utilizzando il microfono	1. Tenere il microfono alla distanza di 2 metri dal diffusore2. Spegnere il microfono se non utilizzato3. Abbassare il volume del microfono4. Tenere il cellulare lontano dall'altoparlante mentre si effettua una chiamata.5. Tenere il diffusore lontano da apparecchi wireless

INFORMAZIONI AGLI UTENTI

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

CARATTERISTICHE TECNICHE

GENERALI

Alimentazione: 230V ∼ 50Hz

Consumo: Max 500W

Potenza massima Audio: 500W

Potenza di trasmissione Bluetooth: 1mW

Frequenza di trasmissione Bluetooth:....2,4GHz

Dimensioni: 450x350x1270mm

Peso: 28,4 Kg

NOTES ON USE

Dichiarazione di conformità UE semplificata

Il fabbricante TREVI S.p.a. dichiara che l'Altoparlante amplificato alta potenza modello XF 4500 DJ é conforme alla direttiva 2014/53/EU.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: https://www.trevi.it/dms/zidi/TREVI/DOCXF4500DJ.pdf
