MANUALE UTENTE Optra T610 LEXMARK
Cassetto da 2000 fogli
Guida per l'utente
Optra T
Optra T Cassetto da 2000 fogli Guida per l'utente
Italiano
Prima edizione (Giugno 1999)
Il presente paragrafo non è valido nei Paesi in cui le disposizioni qui riportate non sono ammissibili ai sensi di legge: LEXMARK INTERNATIONAL, INC. FORNISCE LA PRESENTE PUBBLICAZIONE "COSI COM'È" SENZA ALCUN TIPO DI GARANZIA, IMPLICITA O ESPLICITA, INCLUSE, TRAL'ALTRO, EVENTUALI GARANZIE DI COMMERCIABILITÀ O IDONEITA AD UNO SCOPO SPECIFICIO. Per particolari transazioni, alcuni stati non accettano l'esclusione di responsabilità per garanzie implicite o esplicite: pertanto tale dichiarazione potrebbe risultare non applicabile.
La presente pubblicazione potrebbe containere imprecisioni tecniche o errorsi tipografici. Periodicamente vengono apporte modifiche alle informazioni qui riportare. Tali modifiche verranno incorporate nelle edizioni successive. In qualunque momento, i prodotti o programmi qui descritti possono essere soggetti a modifiche e migliorie.
Ogni riferimento contento in questa pubblicazione a prodotti, programmi o servizi non implica l'intenzione del produttore di renderli disponibili in tutti i Paesi in cui egli opera. Eventuali riferimenti a particolari prodotti, programmi o servizi non implicano che tali prodotti, programmi o servizi siano gli unici a poter essere utilizzati. è possibile utilizzato qualsiasi prodotto, programmà o servizio equivalente che non violi eventuali diritti di proprietà intellettuale.
La responsabilità della valutazione e della verifica del funzionamento con prodotti, programmi o servizi diversi da quelli indicati espressamente dal produttore ricade esclusivamente sull'utente.
Lexmark e Optra sono marchi di Lexmark International, Inc., registrati negli Stati Uniti e/o in altri Paesi.
Gli altri marchi appartengono ai rispectivi proprietari.
© Copyright 1999 Lexmark International, Inc. Tutti i diritti riservati.
DIRITTI LIMITATI DEL GOVERNO DEGLI STATI UNITI. Il presente software e la relativa documentazione vengono forniti con DIRITTI LIMITATI. L'uso, la copia e la divulgazione da parte del governo sono soggetti alle limitazioni previste nel sottoparagrafo (c)(1)(ii) della clausola Rights in Technical Data and Computer Software in DFARS 252.227-7013 e nelle disposizioni FAR applicabili: Lexmark International, Inc., Lexington, KY 40550.
Summario
Introduzione 1
Disimballaggio del cassetto da 2000 fogli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montaggio dei piedini di sostegno 4
Installazione del cassetto da 2000 fogli 7
Verifica dell'installazione 12
Impostazione del tipo di carta 13
Modifica delle dimensioni carta 14
Selezione della carta 17
Caricamento della carta 18
Risoluzione dei problemi 22
Eliminazione di un inceppamento carta 24
Introduzione
Il cassetto da 2000 fogli aumento la capacité della stampante consentendo di caricare fino a quattro risme di carta (circa 2.000 fogli) da 75g / m^2 (20 libbre).
Il cassetto è preimpostato sulle dimensioni A4 o Letter. Perutilizzare altre dimensioni carta, vedere a pagina 14.
La stampante è dotata di una funzione di collegamento automatico che rileva la presenza del cassetto da 2000 fogli. Quando la stampante viene accesa, tale opzione vieneindicata come Vassoio 2, Vassoio 3, Vassoio 4 o Vassoio 5, a seconda del numero di origini carta installate.
Per garantire una corretta alimentazione della carta, è importante selezionare la carta consigliata per l'uso con il cassetto da 2000 fogli e caricarla correttamente. Per informazioni sulle specifiche della carta, vedere a pagina 17 nelle per istruzioni sul caricamento vedere a pagina 18.
Per garantire la compatibilità del cassetto con la stampante, verificare che nell'angolo superiore sinistro della parte anteriore del cassetto sia applicato un triangolo colorato.
Per informazioni relative alle emissioni elettroniche, alla sicurezza e alla garanzia, consultare la documentazione fornita con la stampante.
Disimballaggio del cassetto da 2000 fogli

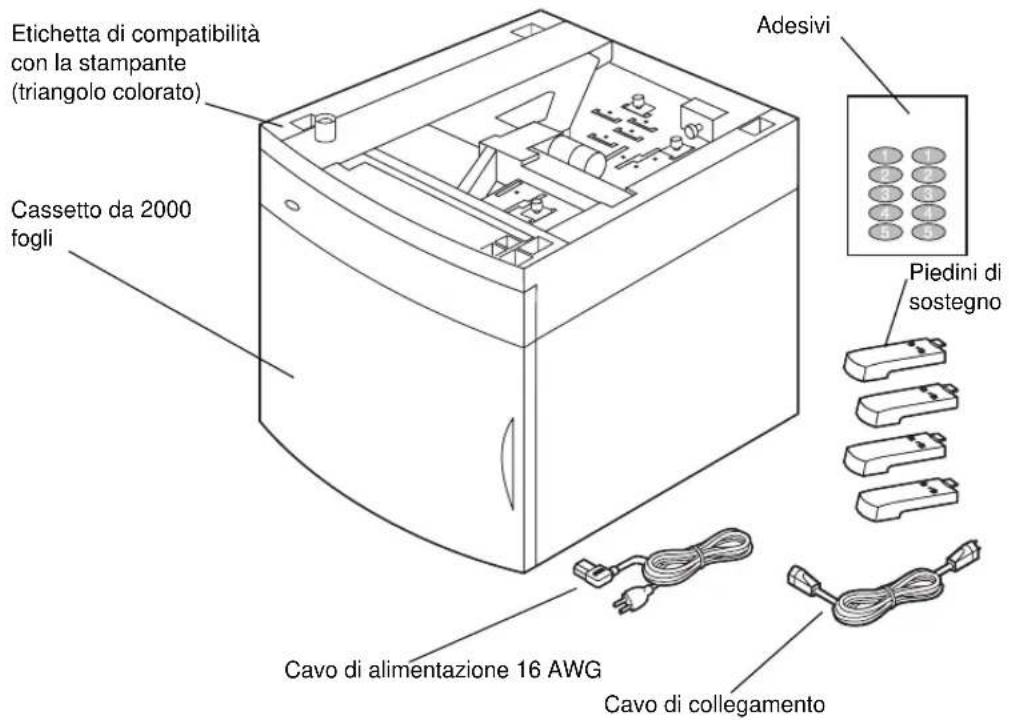

1 Estrarre alla confezione tutti i componenti illustrati nella figura. Qualora un componente risultasse mancante, rivolgersi al rivenditore presso cui è stato acquistato il cassetto da 2000 fogli.
Nota: Il cavo di alimentazione 16 AWG viene fornito solo con unità funzionanti a 100 - 127V.
2 Rimuovere il materiale di imballaggio e il nastro da ciascun componente.
Note: Conservare il materiale di imballaggio in modo da poter reimballare il cassetto da 2000 fogli per eventuali riparazioni o per riporlo.
3 Rimuovere dal foglio le etichette numerate e applicarle alle scanalature sul cassetto. Utilizzare i numero corrispondenti alle opzioni carta che si intende installare, incluso il vassoio di alimentazione standard.
Montaggio dei piedini di sostegno
AVVERTENZA: Se non si utilizza una base opzionale per la stampante, è necessario applicare al cassetto i quattro piedini di sostegno.
1 Capovolgere con cautela il cassetto da 2000 fogli.

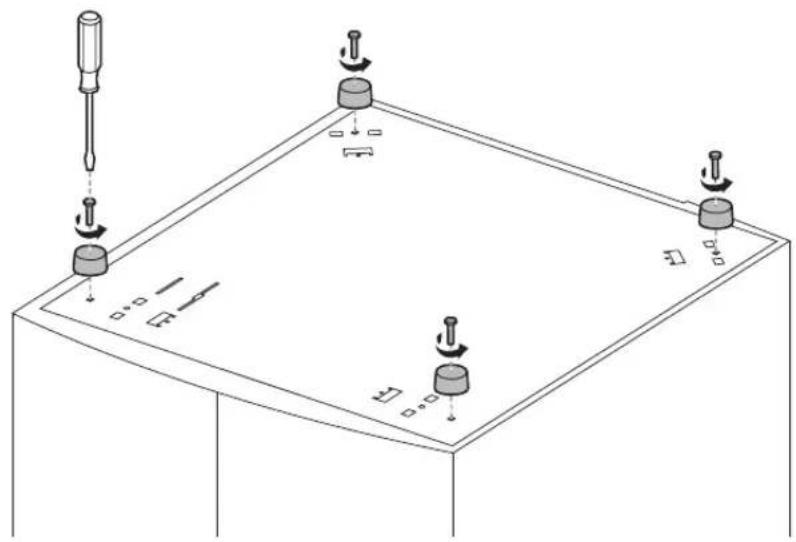

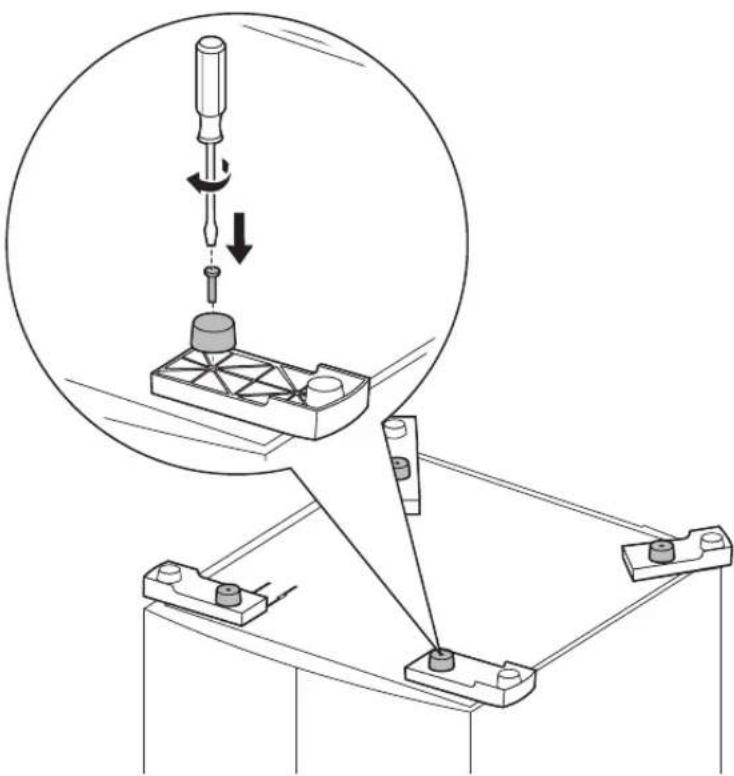

2 Svitare le viti che fissano i piedini di gomma al cassetto. Conservare le viti e i piedini di gomma per utilizzarli al passo 5 a pagina 6.
Nota: Se si decide di utilizzato il cassetto con la base per la stampante, è necessario rimuovere i piedini di sostegno e applicare nuovamente quelli di gomma.

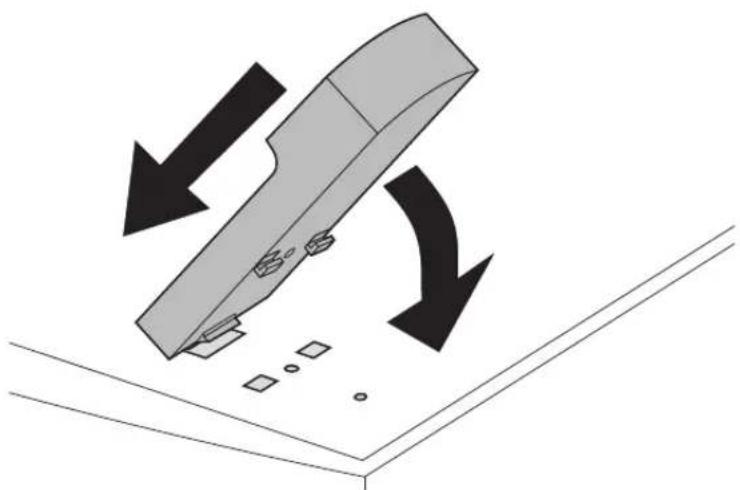

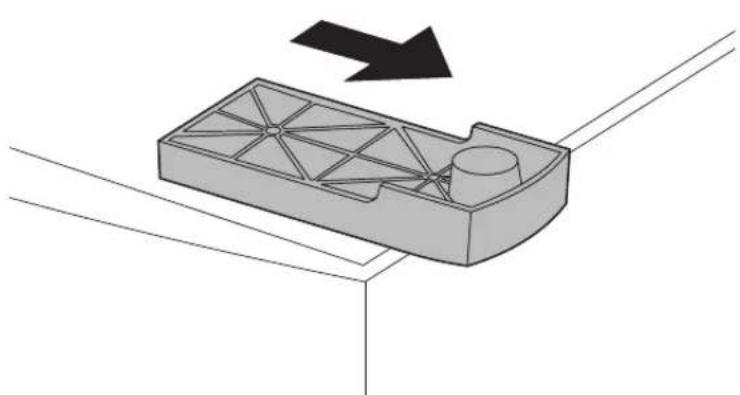

3 Inserire la linguetta posta sull'estremità del piedino di sostegno nella scanalatura sul fondo del cassetto. Ruotare il piedino verso il basso fino a farlo aderire sul fondo del cassetto.
4 Far scorrere il piedino lateralmente fino a fissarlo in posizione.
5 Utilizzato uno dei piedini di gomma rimossi al passo 2 a pagina 4, allineare le aperture dei piedini di gomma e di sostegno e applicare la vite come illustrato nella figura.
6 Ripetere le operazioni dal passo 3 a pagina 5 al passo 5 a pagina 6 per i restanti piedini di gomma e di sostegno.
Installazione del cassetto da 2000 fogli
Scegliere un'ubicazione per il cassetto da 2000 fogli. La stampante e le altre opzioni utilizzate verranno montate sopra il cassetto; è pertanto opportuno lasciare uno spazio libero massimo pari a 137,16 cm (4½ piedi).
Note: Il cassetto è preimpostato sulle dimensioni A4 o Letter. Perutilizzare altredimensioni carta,vedere a pagana 14 prima di montare eventuali opzioni o la stampante sul cassetto da 2000 fogli.
1 Spagnere la stampante e scollegare il cavo di alimentazione.
2 Scollegare altri eventuali cavi della stampante.
3 Montare sul cassetto le opzioni desiderate una alla volta. Per istruzioni su come eseguire l'installazione, consultare la documentazione fornita con la stampante.
4 Sollevare la stampante con l'aiuto di un'altra persona e collocarla sul cassetto e sulle eventuali opzioni installate al passo 3.
AVVERTENZA: Quando si installa la stampante, fare attenzione alle mani. Utilizzato gli apposti punti di presa o farsi aiutare da un'altra persona.

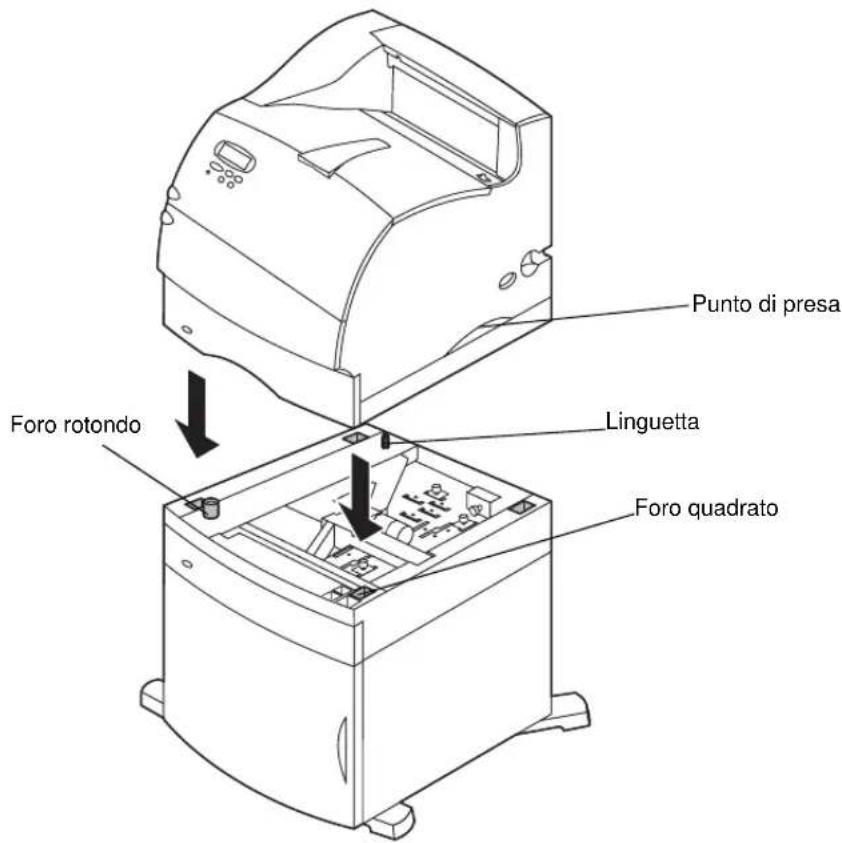

5 Collocare la stampante sul cassetto e sulle eventuali opzioni installate. Le aperture sulla parte superiore del cassetto facilitano il corretto allineamento dei lati della stampante. Verificare che la stampante sia posizonata correttamente.

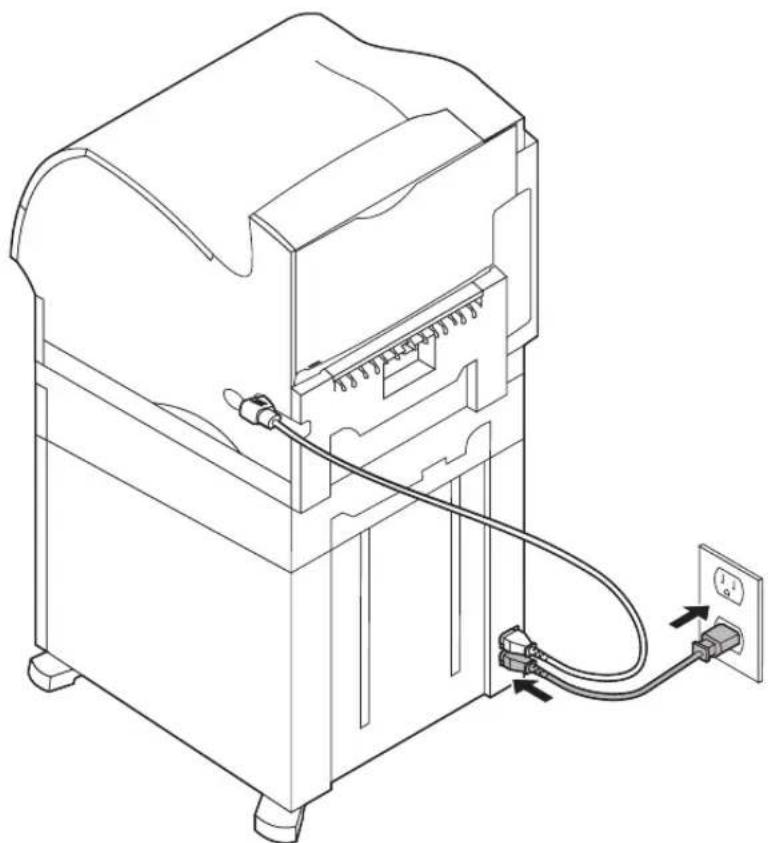

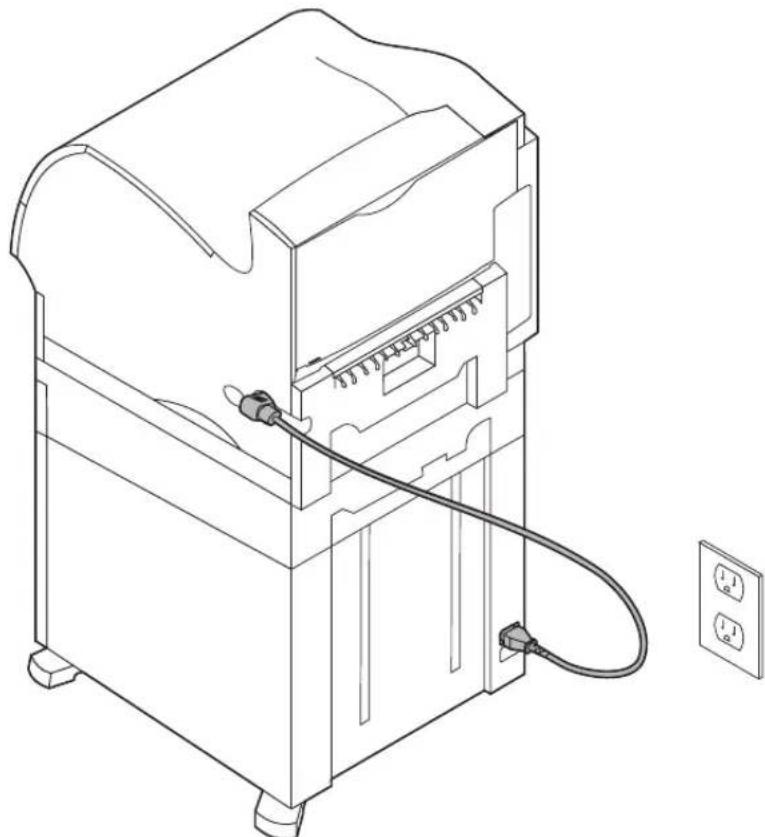

6 Inserire un'estremità del cavo di collegamento alla stampante e l'altra estremità nel cassetto.
7 Ricollegare tutti i cavi scollegati.
8 Se per il cassetto da 2000 fogli verrà utilizzata un'alimentazione compresa tra 100 e 127V, è necessario utilizzato il cavo di alimentazione 16 AWG fornito con l'unità. Inserire il cavo di alimentazione 16 AWG sul retro del cassetto, quindi collegarlo ad una presa elettrica dotata di messa a terra. Non utilizzato il cavo di alimentazione fornito con la stampante; è possibile, tutvavia, conservarlo per utilizzato in futuro. Qualora si decide, ad esempio, di scollegare la stampante dal cassetto da 2000 fogli e di utilizzarla con altre opzioni carta, occorrera utilizzato il cavo di alimentazione originale fornito con la stampante. Il cavo di alimentazione 16 AWG deve essere sempre'utilizzato con il cassetto da 2000 fogli.
Se per il cassetto da 2000 fogli verrà utilizzata un'alimentazione compresa tra 200 e 240V, si dovrà utilizzato il cavo di alimentazione fornito con la stampante. Inserire il cavo di alimentazione sul retro del cassetto, quando collegarlo ad una presa elettrica dotata di messa aterra
Verifica dell'installazione
Dopo aver installato il cassetto da 2000 fogli, verificare che sia installato correttamente stampando la pagina delle impostazioni dei menu.
Per stampare la pagina delle impostazioni dei menu:
1 Verificare che la stampante sia accesa e che sullo schermosia visualizzato il messaggio di stato Pronta.
2 Premere Menu> o
3 Premere e rilasciare Menu> o <Menurosso visualizzare Menu utilita sullo schermo.
4 Premere Seleziona per visualizzare l'elenco delle voci di menu disponibili nel Menu utilità.
Sulla prima riga dello schermo viene visualizzato Menu utilità.
5 Premere e rilasciare Menu> fino a visualizzare Stampa menu sulla seconda riga dello schermo.
6 Premere Seleziona per selezionare Stampa menu. Viene visualizzato il messaggio Stampa impostaz. menu in corso.
Viene stampata la pagina delle impostazioni dei menu.
Nella pagina delle impostazioni dei menu, alla voce Funzioni installate sono elencate tutte le opzioni installate.
Individuare la voce CASSETTO da 2000 fogli. Se il cassetto è elencato sulla pagina, è pronto per essere utilizzato.
In caso contrario, è possibile che la stampante o le altre opzioni non siano installate o allineate correttamente. Tornare a pagna 6 della presente guida e atteneri alle istruzioni fornite. Stampare nuovamente la pagna delle impostazioni dei menu per verificare l'installazione del cassetto.
Impostazione del tipo di carta
Dopo aver installato il cassetto, è necessario impostare il tipo di carta. Per effettuire esta operazione, andare al pannello operatore e atteneri alla procedura seguente:
1 Verificare che la stampante sia accesa e che sullo schermosia visualizzato il messaggio di stato Pronta.
2 Premere Menu> o
3 Premere e rilasciare Menu> fino a visualizzare Menu carta sullo schermo.
4 Premere Seleziona per accedere al Menu carta.
5 Premere e rilasciare Menu> fino a visualizzare Tipo di carta sullo schermo.
6 Premere Seleziona per visualizzare l'elenco delle voci di menu disponibili in Tipo di carta.
7 Premere e rilasciare Menu> fino a visualizzare sullo schermo Tipo vassoio x, dove x rappresenta il numero del vassoio del cassetto da 2000 fogli.
8 Premere Seleziona per visualizzare l'elenco delle voci di menu disponibili in Tipo vassoio x.
9 Premere e rilasciare Menu> fino a visualizzare sullo schermo il tipo di carta utilizzata nel cassetto da 2000 fogli.
10 Premere Seleziona per selezionare il tipo di carta.
Nota: è possibile selezionare qualsiasi opzione disponibile.
eccetto Tipo di carta = Lucidi.
11 Premere OK per visualizzare il messaggio di stato Pronta.
Modifica delle dimensioni carta
Il cassetto da 2000 fogli è preimpostato sulle dimensioni A4 o Letter.
Per modificare le dimensioni carta prima dell'installazione, andare al passo 7 della procedura. Se si modificano le dimensioni per un'unità più collegata alla stampante e all'alimentazione, andare al passo 1:
1 Apriere lo sportello di caricamento.
2 Premere il pulsante di discesa del vassoio elevatore, situato sul lato sinistro dell'apertura dello sportello. Vedere l'illustrazione a pagina 19.
3 Rimuovere la carta dal vassoio elevatore e chiudere lo sportello di caricamento.
4 Apriere lo sportello. Il vassoio elevatore della stampante dovrebbe trovarsi a mezza altezza.
5 Scollegare il cavo di alimentazione.
6 Rimuovere la stampante e tutte le opzioni collegate al cassetto da 2000 fogli.
AVVERTENZA: Rimuovere le opzioni collegate una alla volta.
Quando si installa la stampante, fare attenzione alle mani. Utilizzare gli apposti punti di presa o farsi aiutare da un'altra persona.

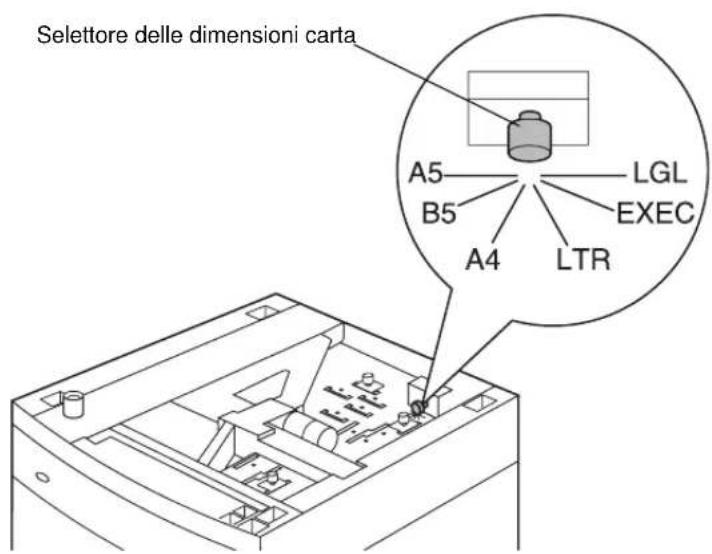

7 Individuare il selettore delle dimensioni carta sulla parte superiore del cassetto. Per individuare la posizione del selettore, videere l'illustrazione a pagina 15.
Nota: Sono disponibili sei opzioni di carta, ciascuna contrassegnata da un colore. Quando si solleva il vassoio elevatore, sul pannello operatore viene visualizzata un'altra dimensione carta.
8 Per selezionare l'opzione corretta, ruotare completamente il selettore in senso antiorario. In tal modo, vengono impostate le dimensioni Legal (LGL).
9 Ruotando il selettore in senso orario, contare gli scatti per individuare le dimensioni carta corrette. Ad esempio, spostando il selettore di uno scatto vengono impostate le dimensioni Executive (EXEC).
Nota: Preenderenota del colore associato alle dimensioni carta selezionate.

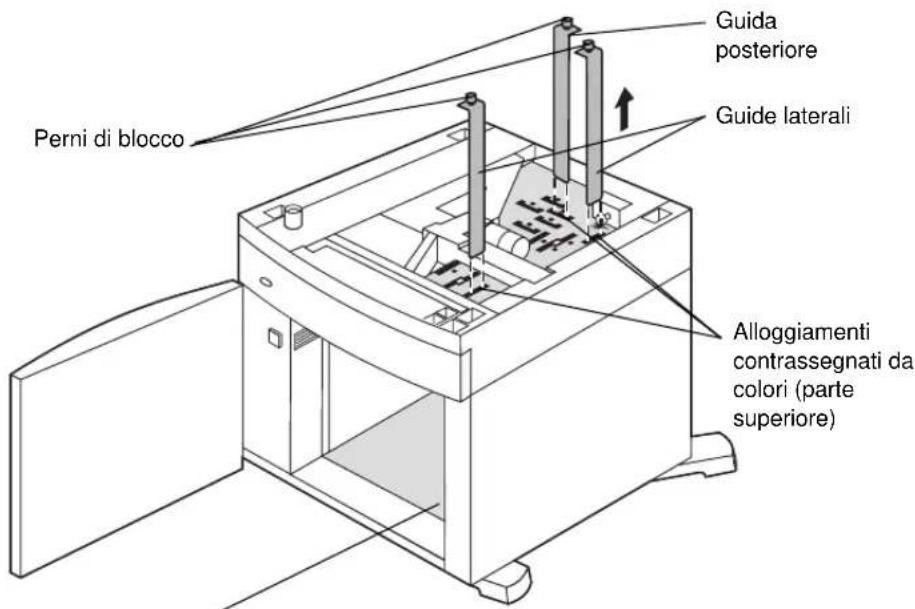

10 Sganciare i perni di blocco, quindi sollevare le guide per rimuoverle.
Alloggiamenti contrassegnati da colori (pare inferiore)
11 Reinserire le guide carta negli alloggiamenti, situati sulla parte superiore dell'unità, corrispondenti alle dimensioni carta selezionate.
12 Inserire le guide carta negli alloggiamenti corrispondenti situati nella parte inferiore dell'unità. Le guide devonoaderire alla parte superiore dell'unità.
13 Abbassare i perni per fissare le guide in posizione.
Selezione della carta
La qualità di stampa e il funzionamento dell'alimentazione posso nono variate a seconda del tipo di carta utilizzato. Per ulteriori informazioni sulle specifiche della carta, consultare la documentazione fornita con la stampante.
Per ottener la migliorie qualità di stampa, utilizzare carta xerografica a grana lunga da 75g / m^2 (20 libbre). La carta per ufficio consente di ottener una qualità di stampa soddisfacente.
Nota: Prima di acquistare un tipo di supporto in grande quantità, si consiglia di eseguire delle prove di stampa.
Nella tabella riportata di seguito vieneindicata la carta consigliata per il cassetto da 2000 fogli.
Specifiche della carta
| Supporto Tipo | Peso | |
| Carta Carta xeroografica o per ufficio | da 60 a 135 g/m2a grana lunga (da 16 a 36 libbre) |
Nonutilizzare i seguenti supporti di stampa nel cassetto:
- Buste
- Etichette
Cartoncini
Lucidi
Moduli prestampati che richiedono una registrazione precisa
Caricamento della carta
Un corretto caricamento della carta consente di evitare inceppamenti e garantisce un processo di stampa regolare.
Per evitare inceppamenti:
- Non caricare il supporto di stampa altre il limite massimo di caricamento. Per individuire il limite massimo di caricamento, vedere a pagina 20.
Non piegare né s Gaulcire la carta. - Allineare la carta alla parte posteriore del cassetto.
- Non caricare carta di dimensioni o di peso diversi nella stessa origine.
- Non après lo sportello di caricamento né rimuovere la carta durante la stampa di un processo o nelle sul pannello operatore è visualizzato il messaggio Occupata.
Nota: Quando si carica più di una risma di carta, si consiglia di rimuovere il primo e l'ultimo foglio.
Prima di caricare la carta nel vassoio, è necessario individuire il lato di stampa consigliato per il tipo di carta utilizzato. Tale informazione viene generalmente indicata sulla confezione. Per caricare la carta, atteneri alla procedura seguente:
1 Se si carica la carta per la prima volta, andare al passo 2 a pagna 19. In caso contrario, prenderenota delle dimensioni della carta precedentamente caricata. Per verificare le dimensioni utilizzate, effettuare le operazioni seguenti dal pannello operatore:
a Verificare che la stampante sia accesa e che sullo schermo sia visualizzato il messaggio di stato Pronta.
b Selezionare Menu.
C Selezionare Menu carta.
d Selezionare Dimensioni carta.
e Selezionare Dim. vassoio x, dove x indica il numero del cassetto da 2000 fogli.
Se si desidera caricare carta di dimensioni diverse da quale selezionate, videere a pagina 14 per le relative istruzioni, quando andare al passo 2 qui di seguito.
2 Apriere lo sportello di caricamento. Se il vassoio elevatore non è abbassato, premere l'apposto pulsante.
3 Flettere la carta evitando di piegarla o sgualcirla. Allineare i bordi su una superficie pianà.

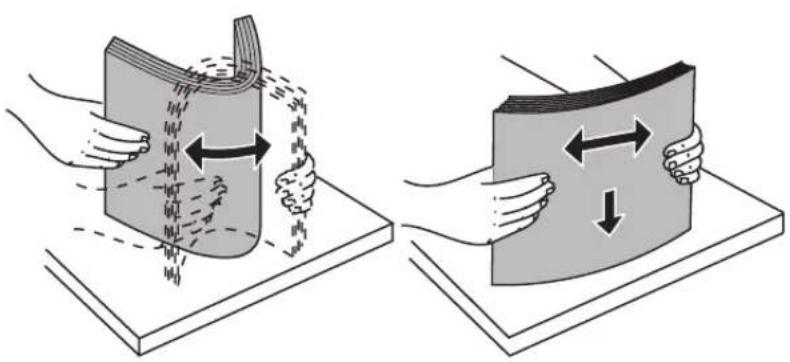

4 Flettere leggermente la risma di carta, come illustrato nella figura, quando insertirla nel vassoio elevatore con il lato di stampa consigliato rivolto verso il basso. Inserire la risma di carta verificando che aderisca alla parte posteriore del cassetto.
Caricare le risme di carta allineandole in modo che bordi risultino uniformi. Non caricare i supporti di stampa或者其他 il limite massimo di caricamento.

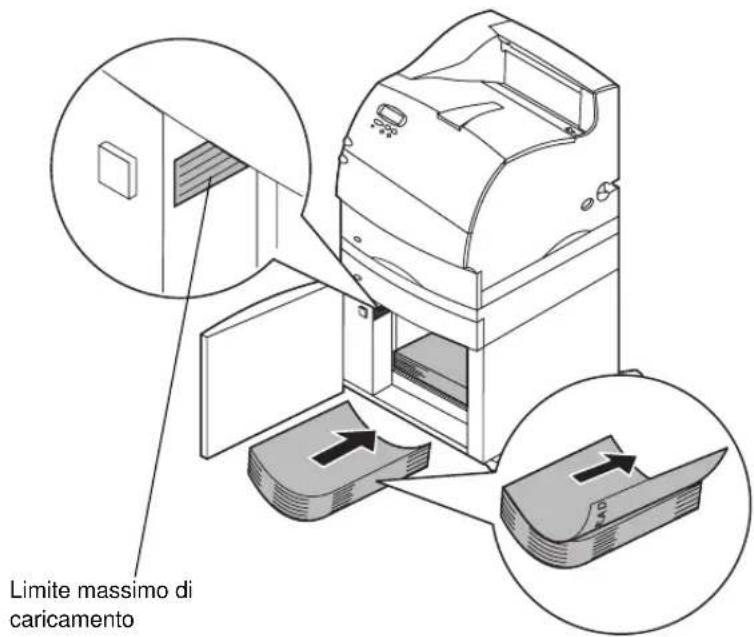

Nell'illustrazione vieneindicato l'orientamento corretto per il caricamento della cartain caso di stampa su una facciata. La cartaintestatadeveseresecaricataconilato di stampa rivoltoverso il basso e il bordo superiore della pagina verso la parte anteriore del cassetto.Nonutilizzarecartadi pesi diversi.
Se si stampa in fronte/retro su carta intestata, insere il lato stampato rivolto verso l'alto e il bordo superiore della pagina verso il retro del cassetto.
5 Chiudere lo sportello di caricamento.
Note: Se è necessario restituire il cassetto da 2000 fogli, verificare che tutte la carta sia stata rimossa dall'unità prima di imballarlo.
Risoluzione dei problemi
| Problema Soluzione | |
| Il vassoio elevatore non si solleva quando lo sportello di caricamento è chiuso oppure non si abbassa quando lo sportello è aperto e il pulsante di discesa dell' Elevatore è premuto. | Verificare che: • La stampante sia collegata correttamente al cassetto da 2000 fogli. • La stampante sia accesa. • Il cavo di alimentazione sia inserito correttamente nel retro del cassetto da 2000 fogli. • Il cavo di alimentazione sia inserito in una presa. • La presa sia funzionante. |
| Il vassoio elevatore si abbassa improvisamente. | Verificare che la carta non sia esaurita o inceppata. |
| Viene alimentato più di un foglio alla volta o l'alimentazione non è corretta. | Rimuovere la carta dal percorso all'interno della stampante e verificare che la risma di carta sia caricata correttamente. Accertarsi di rimuovere il primo e l'ultimo foglio delle risme di carta caricate. Vedere a pagina 24. |
| Si verifica un incappamento carta. | |
| I rulli di alimentazione in gomma non ruotano e la carta non viene alimentata. | Verificare che: • Il cavo di alimentazione sia inserito correttamente nel retro del cassetto da 2000 fogli. • Il cavo di alimentazione sia inserito in una presa. • La presa sia funzionante. |
| Alimentazione non corretta o frequenti incappamenti nel cassetto. | Effettuire le seguenti operazioni: • Flettere la carta. • Capovolgere la carta. Verificare che: • Il cassetto carta sa via installato correttamente. • La carta sua caricata correttamente. • La carta sua intatta. • La carta sua conforme alle specifiche. • Le guide carta siano posizzionate correttamente per le dimensioni carta selezionate. Vedere a pagina 14. |
| Messaggi di intervento Tali messaggi significano un malfunzionamento della stampante che può richiedere l'intervento di un technique dell'assistenza. Specnere la stampante, attendere alcuni secondi, quando accendere la stampante. Se l'errese si verifica nuovamente, prenderenota del numero dell'erreore e del tipo di problema riscontrato. Risolgersi al servizio di assistenza. | |
| Errore Carta corta Verificare che il selettre delle dimensioni carta sia impostato sulle dimensioni corrette. Vedere a pagina 14. | |
Eliminazione di un incappamento carta
1 Aprire lo sportello di caricamento.

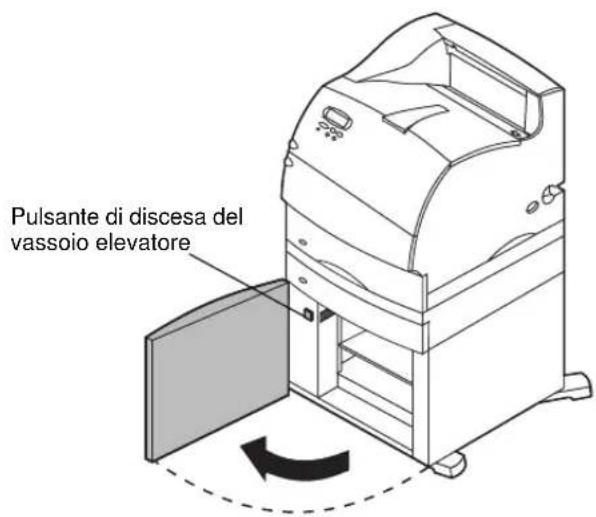

2 Premere il pulsante di discesa del vassoio elevatore.
3 Rimuovere tutte la carta inceppata dal percorso della carta all'interno del cassetto e della stampante.
4 Verificare che la risma sia ben allineata.
5 Chiudere lo sportello.
6 Attendere che il vassoio elevatore si sollevi.
7 Selezionare OK per riprendere la stampa.
Per ulteriori informazioni sull'eliminazione degli inceppamenti carta, consultare la documentazione fornita con la stampante.
