MANUALE UTENTE Duett Pro V1 Malone

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni d'uso e di seguirle per prevenire eventuali guasti. Non ci assumiamo nessuna espansabilità per guasti scaturiti dalla mancata osservanza delle istruzioni di sicurezza e da un utilizzo improprio del dispositivo. Scansionare il seguente codice QR per accedere al manuale d'uso più recente e ricevere informazioni sul prodotto.

Utilizzo conforme 47

Suggerimenti per ottenere prestazioni ottimali 47

Descrizione del dispositivo 48

Messa in funzione 51

Risoluzione dei problemi 53

Avviso di smaltimento 54

Dichiarazione di conformità 54

DATI TECNICI

Numero(i) articolo 10026454, 10026455, 10026456
Gamma di frequenza 823-832 MHz
Portata max. 50 m
Risposta in frequenza 100 Hz-18 kHz, +/- 3 dB
THD < 1%
Ricevitore
Alimentatore: alimentazione elettrica	230 V/50 Hz
Ricevitore: alimentazione elettrica 13-15 V DC, 300-500 mA
Rapporto segnale/rumore > 85 dB
Dimensioni (L x P x A) 215 x 170 x 50 mm
Numero(i) articolo 10026454, 10026456
Microfono
Alimentazione elettrica 2 x batterie AA da 1,5 V
Banda di trasmissione FM
Uscita RF ≥ 10 dBm
Deviazione massima ± 70 kHz
Dimensioni (∅ x A) 250 x 50 mm
Numero(i) articolo 10026455, 10026456
Trasmettitore da cintura
Alimentazione elettrica 2 x batterie AA da 1,5 V
Banda di trasmissione FM
Uscita RF ≥ 10 dBm
Deviazione massima ± 70 kHz
Dimensioni (L x P x A) 100 x 65 x 30 mm

UTILIZZO CONFORME

Questo dispositivo serve alla trasmissione di canto e parlato. Il dispositivo è progettato e deve essere utilizzato esclusivamente per questo scopo. Può essere utilizzato solo secondo le modalità descritte in questo manuale.

Questo dispositivo non è progettato per essere utilizzato da persone (inclusi bambini) con limitate facoltà fisiche, psichiche e sensoriali o carenza di esperienza e/o conoscenze, a meno che siano supervisionate da una persona responsabile del loro controllo o abbiano ricevuto istruzioni sull'utilizzo corretto e sicuro del dispositivo. Tenere sotto controllo i bambini per assicurarsi che non giochi con il dispositivo.

L'impianto include microfoni con trasmettitore integrato, che servono alla trasmissione del segnale senza fili all'unità di ricezione. I sistemi operano nello spettro UHF (823 MHz-832 MHz). La portata della trasmissione è di circa 50 m e dipende dalle condizioni del luogo d'utilizzo. I dispositivi sono progettati per l'uso in locali chiusi.

SUGGERIMENTI PER OTTENERE PRESTAZIONI OTTIMALI

• Assicurarsi di poter sempre vedere una delle antenne di ricezione dalla posizione di trasmissione.
• Ridurre al minimo la distanza tra trasmettitore e ricevitore.
• Impostare le antenne di ricezione ad un angolo di 45° dalla verticale.
• Assicurarsi che l'antenna di ricezione non sia vicina a nessuna superficie metallica.
• Fare attenzione all'indicazione delle batterie e sostituirle quando la luce rossa è accesa.
• Se si usa il ricevitore su un rack o su un impianto, assicurarsi che le antenne non si tocchino o si incrocino.
• Eseguire una prova di controllo prima di una presentazione. Se ci sono dei punti morti, cambiare la posizione del ricevitore. Se i punti morti persistono, contrassegnarli ed evitarli.

DESCRIZIONE DEL DISPOSITIVO

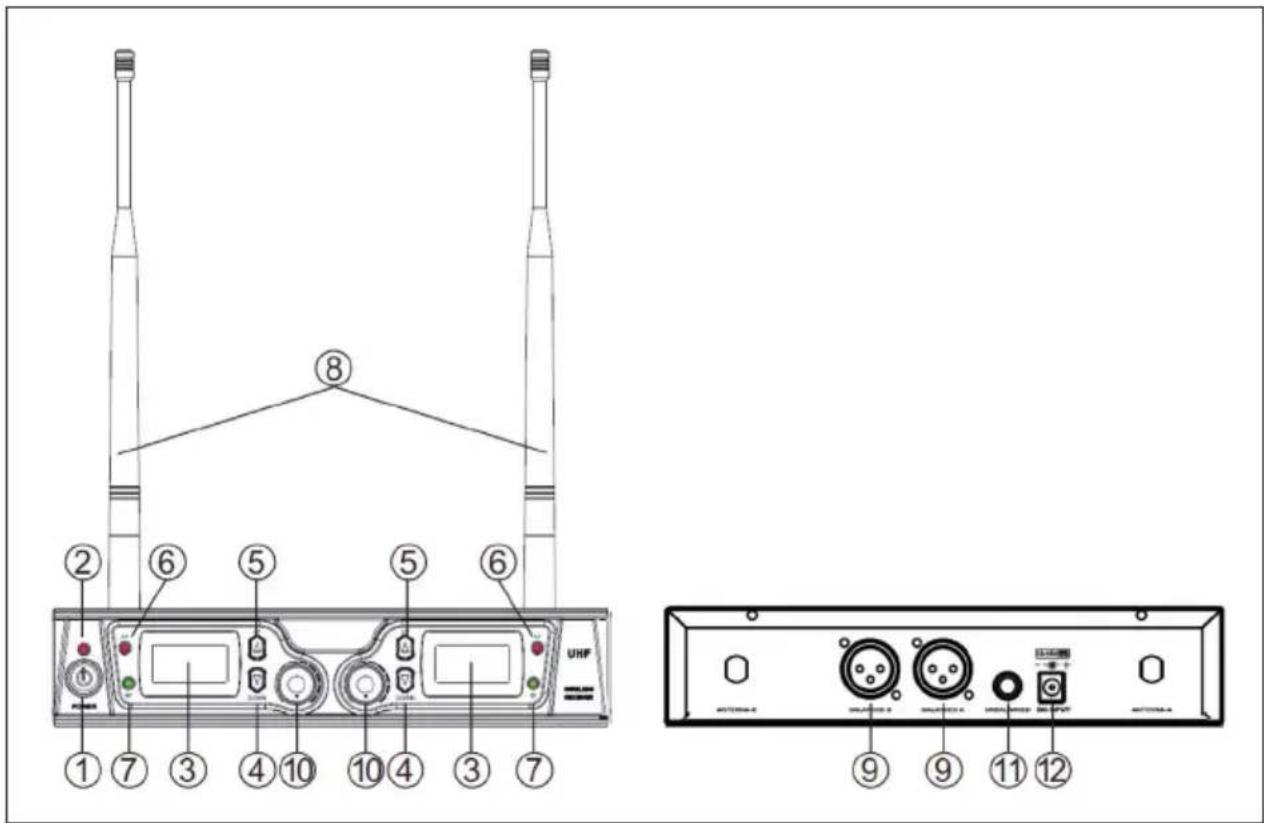

Unità di ricezione

1	Power: accensione/spegnimento	7 LED RF - mostra la ricezione
2 Power LED 8 Antenna
3 Display LCD 9 Uscita XLR bilanciata
4 DOWN (in basso) 10 VOLUME: volume di uscita
5 UP (in alto) 11		Uscita jack da 6,3 mm, sbilanciata
6 LED AF 12 Connessione alimentatore

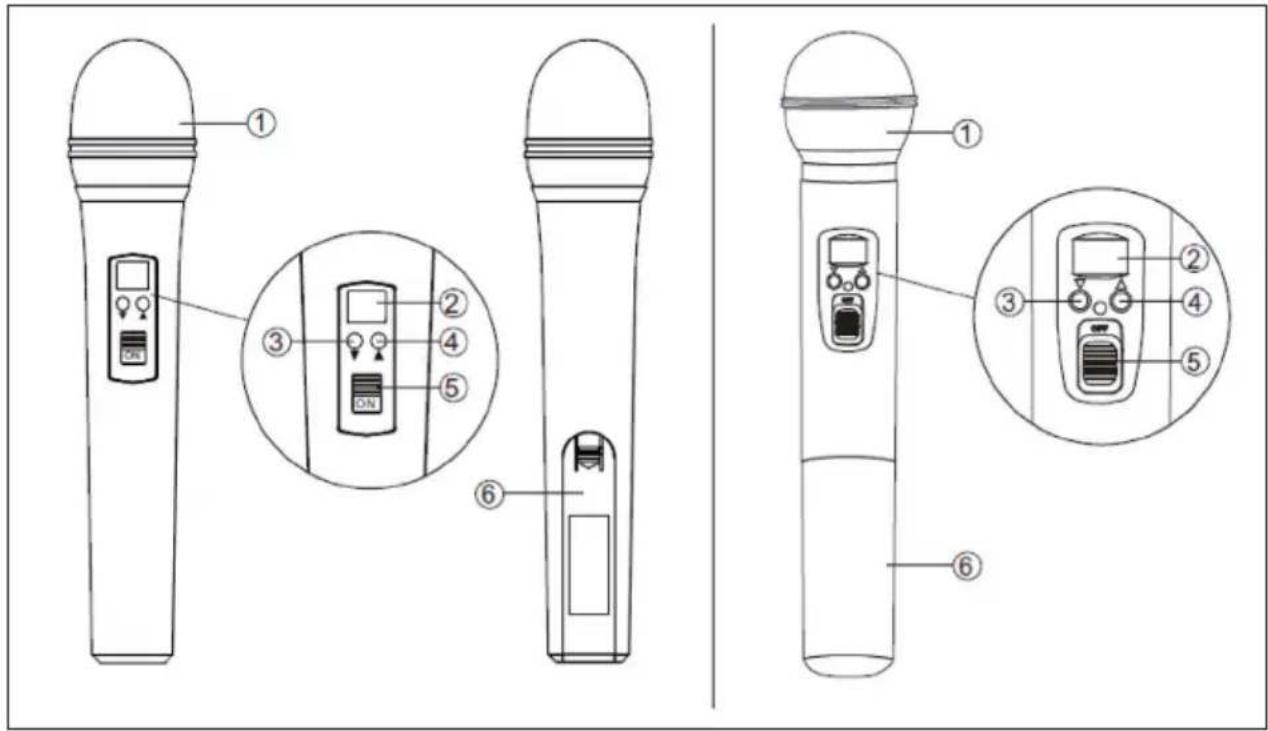

Microfono

IT

1	Cestello del microfono: protegge la capsula e riduce i rumori di popping e respirazione
2	Display LCD: mostra la frequenza/il canale
3	DOWN (in basso)
4	UP (in alto)
5	POWER/MUTE (accensione/spegnimento/disattivare audio)
6	Vano della batteria

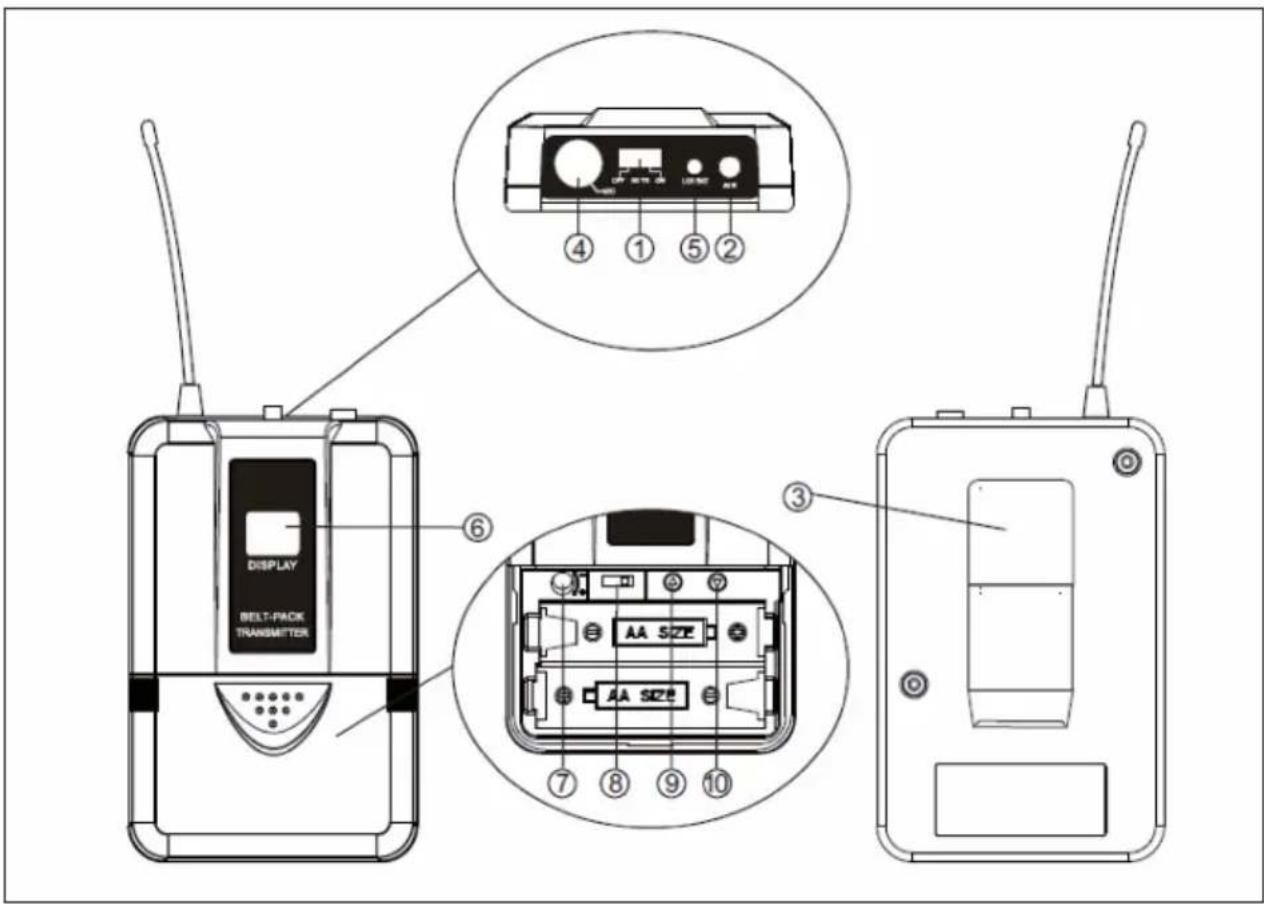

Trasmettitore da cintura

1 POWER/MUTE (accensione/spegnimento/disattivare audio)
2 Antenna
3 Clip da cintura
4 Audio-In (adatto per microfoni lavalier e a cuffia)
5 LED LOW-BATT: mostra che la batteria è quasi scarica
6 Display LCD: mostra la frequenza/il canale
7 GAIN: impostazione della sensibilità d'ingresso
8	STATE: commutazione tra le modalità di ingresso per il microfono a cuffia o a lavalier
9/10 UP/DOWN: in alto/in basso (regolare il canale/la frequenza)

MESSA IN FUNZIONE

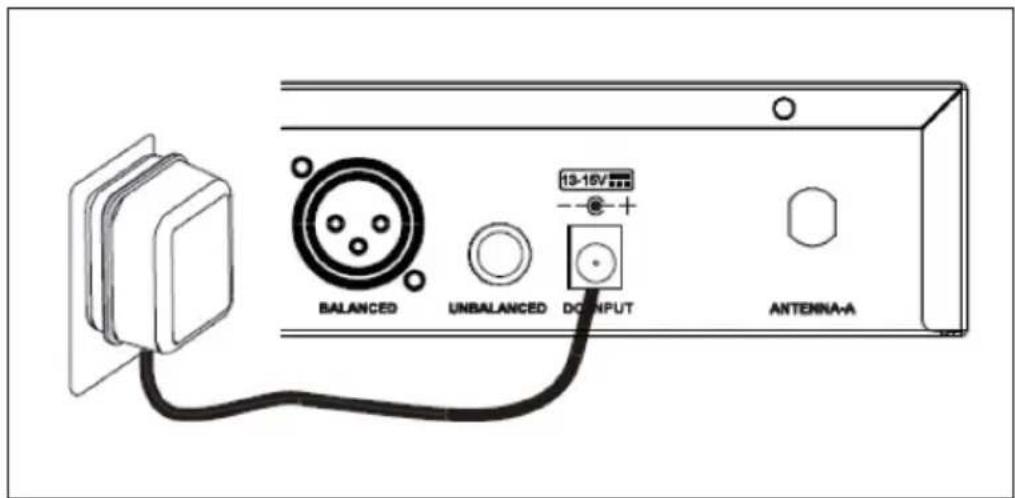

Collegare l'unità di ricezione a una presa di corrente utilizzando l'adattatore in dotazione.

Collegare le antenne ai connettori contrassegnati in modo corrispondente sul retro.

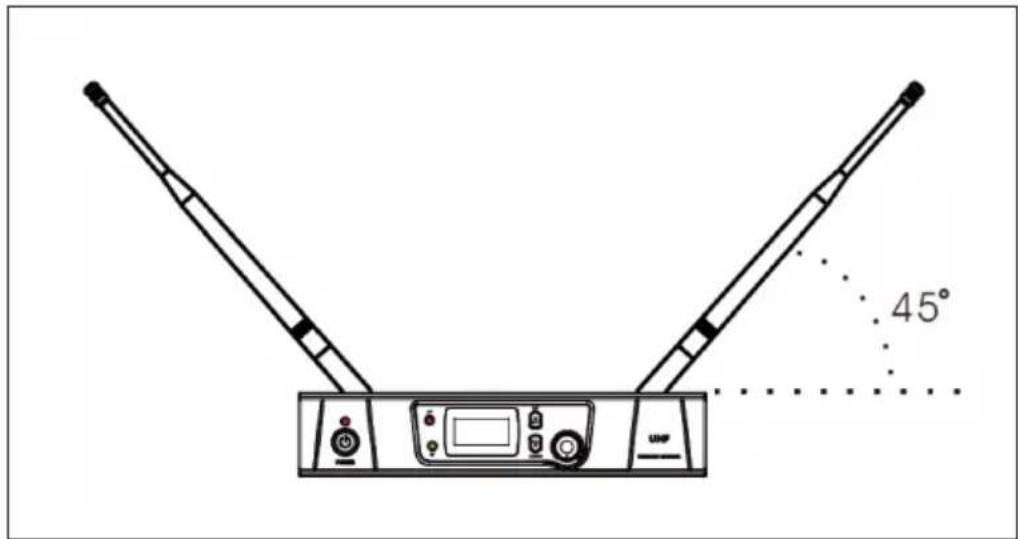

Impostare le antenne con un angolo di circa 45° per garantire la migliore ricezione possibile.

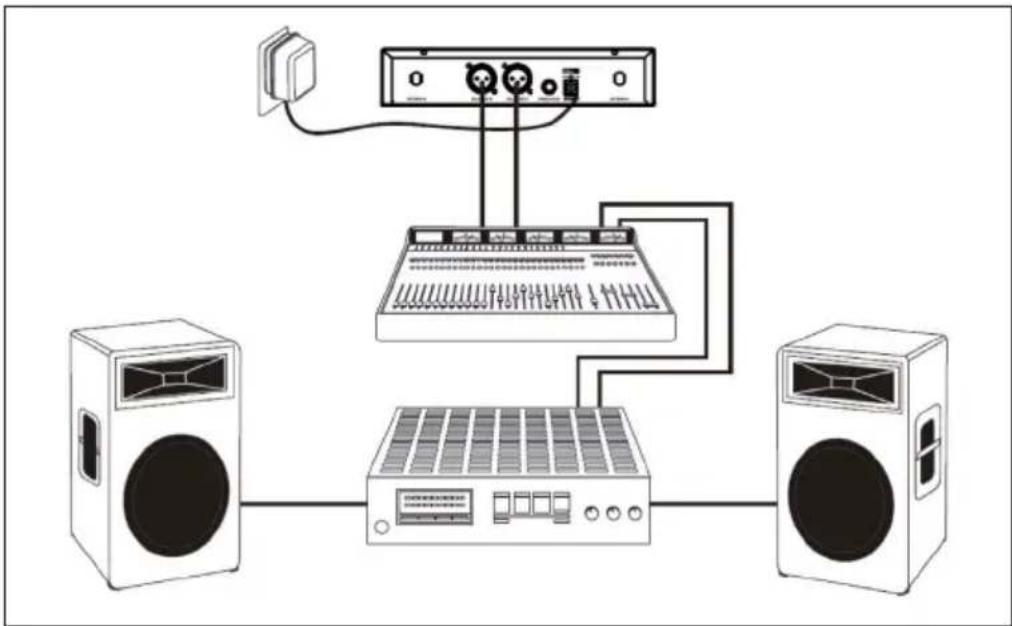

Come indicato nello schema, collegare le uscite bilanciate del ricevitore agli ingressi corrispondenti della console di mixaggio, dei diffusori attivi o similari.

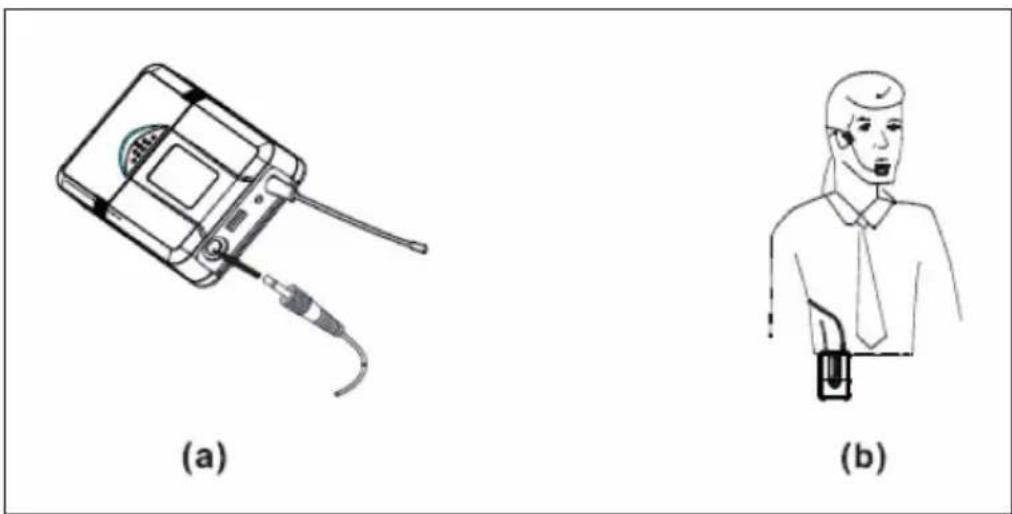

Collegare le cuffie in dotazione (10026455/10026456) al trasmettitore da cintura come mostrato in immagine.

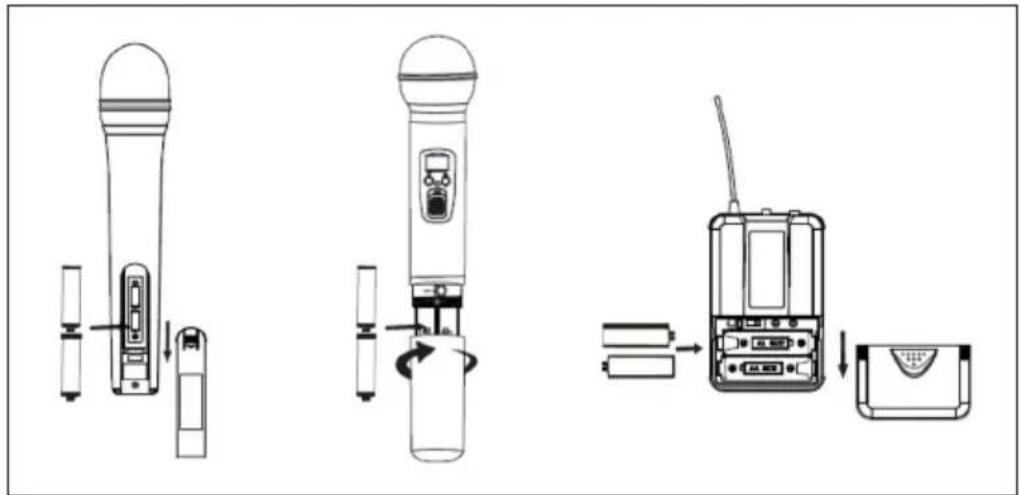

Quando si inseriscono le batterie, prestare attenzione alla polarità corretta. A tal fine, guardare gli schemi all'interno degli scompartimenti delle batterie.

RISOLUZIONE DEI PROBLEMI

Problema Indicatore Soluzioni
Nessun audio. Il LED rosso del	trasmettitore non si accende.	Accendere il trasmettitore. Assicurarsi di aver inserito correttamente le batterie cariche.
	Il LED del trasmettitore si accende.	La funzione per disattivare l'audio (mute) è accesa?
	I LED del ricevitore si accendono.	Alzare il volume. Assicurarsi che funzioni la connessione dalle uscite audio alla console di mixaggio o similari.
	I LED del trasmettitore si accendono, ma quelli del ricevitore no.	Assicurarsi che le frequenze del trasmettitore e del ricevitore siano impostate allo stesso modo.
La forza del segnale è significativamente più debole che con un cablaggio convenzionale/ Diverse chitarre hanno un volume diverso.	I LED del ricevitore si accendono.	Compensare il problema usando il controllo GAIN sul trasmettitore e quello del volume sul ricevitore.
Il sound diventa sempre più distorto.	I LED del ricevitore si accendono.	Le batterie sono scariche. Cambiarle.
Interferenze disturbano il suono.	I LED di segnalazione si accendono.	Individuare le possibili fonti di interferenza (altri trasmettitori, strutture in acciaio). Spegnere i trasmettitori che non sono necessari. Contrassegnare i "punti morti".

Se nel tuo Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto insieme ai rifiuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.

Questo prodotto contiene batterie. Se nel tuo Paese esistono regolamenti legislativi per lo smaltimento di batterie, queste non possono essere smaltite insieme ai rifiuti domestici. Informarsi in relazione alle normative locali sullo smaltimento di batterie. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative.

DICHIARAZIONE DI CONFORMITÀ

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Importatore per la Gran Bretagna:

La dichiarazione di conformità completa del produttore è disponibile al seguente link:

https://use.berlin/10026454
