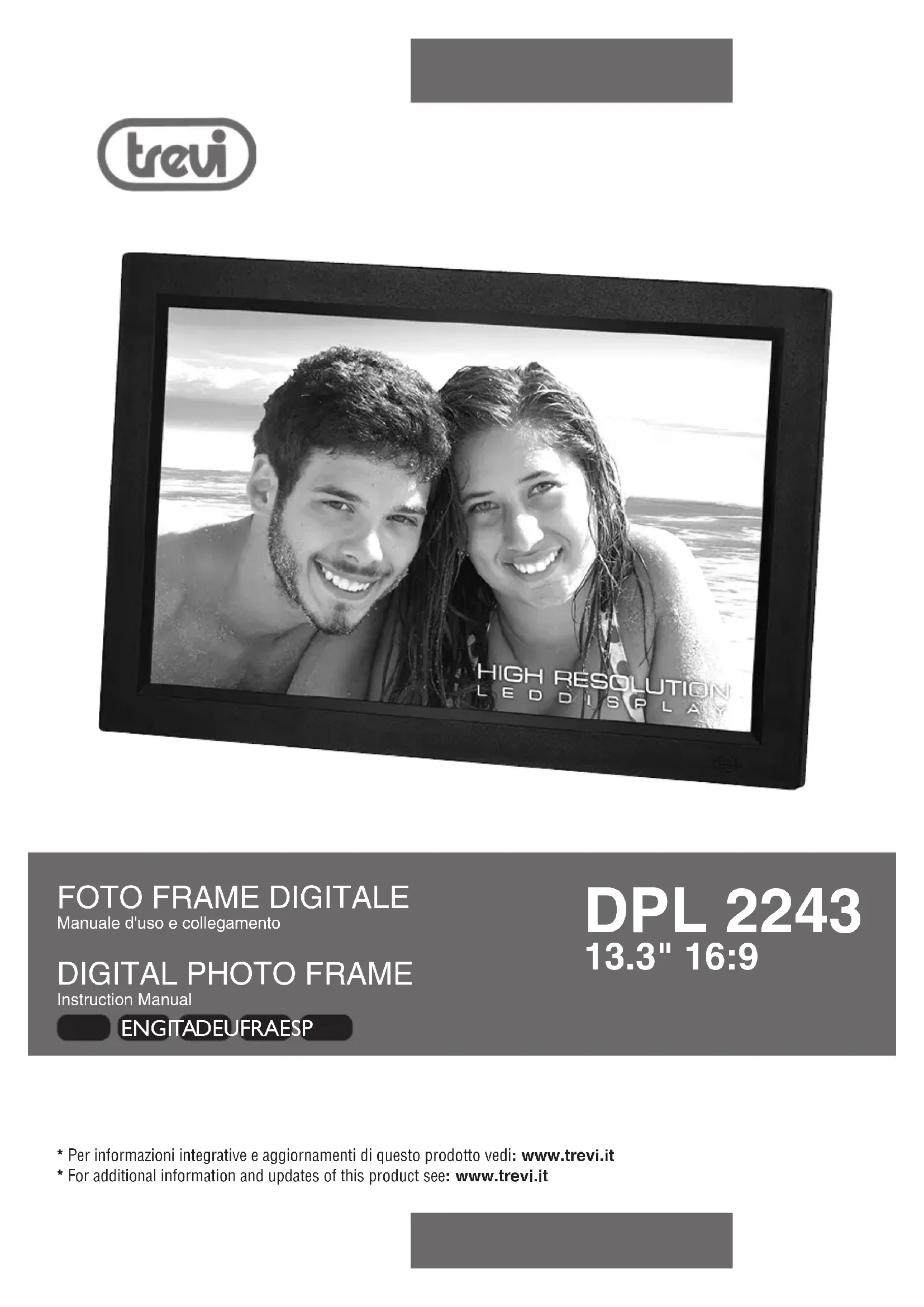

MANUALE UTENTE DPL 2243 Trevi

* Per informazioni integrative e aggiornamenti di questo prodotto vedi: www.trevi.it
* For additional information and updates of this product see: www.trevi.it

NOTE D'USO

Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito.

Questo apparecchio è uno strumento elettronico di alta precisione, evitate quindi di utilizzarlo nei seguenti casi:

• Vicino a campi magnetici.
• Vicino a fonti di calore come caloriferi e stufe.
• In luoghi molto umidi come stanze da bagno, piscine, ecc...
  • In luoghi molto polverosi.
• In luoghi soggetti a forti vibrazioni.
• Non avvicinare l'orecchio all'altoparlante durante le fasi di messa punto e regolazioni del volume, e in particolare di tenere il volume al minimo nella fase di accensione.
• Posizionare l'apparecchio in modo che ai suoi lati ci sia abbastanza spazio per la libera circolazione d'aria (almeno 5 cm).
• Se dei liquidi penetrano all'interno dell'apparecchio scollegare immediatamente la spina dalla presa e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.
• Se il sistema non funziona correttamente, scollegare il cavo di alimentazione dalla presa a muro. Ricollegare il cavo di alimentazione, quindi accendere il sistema.
• Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull'apparecchio.
• L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua e nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.
• Conservare il presente manuale per futuri riferimenti.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANTE

Questo dispositivo è progettato per uso domestico non professionale. La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI.

TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

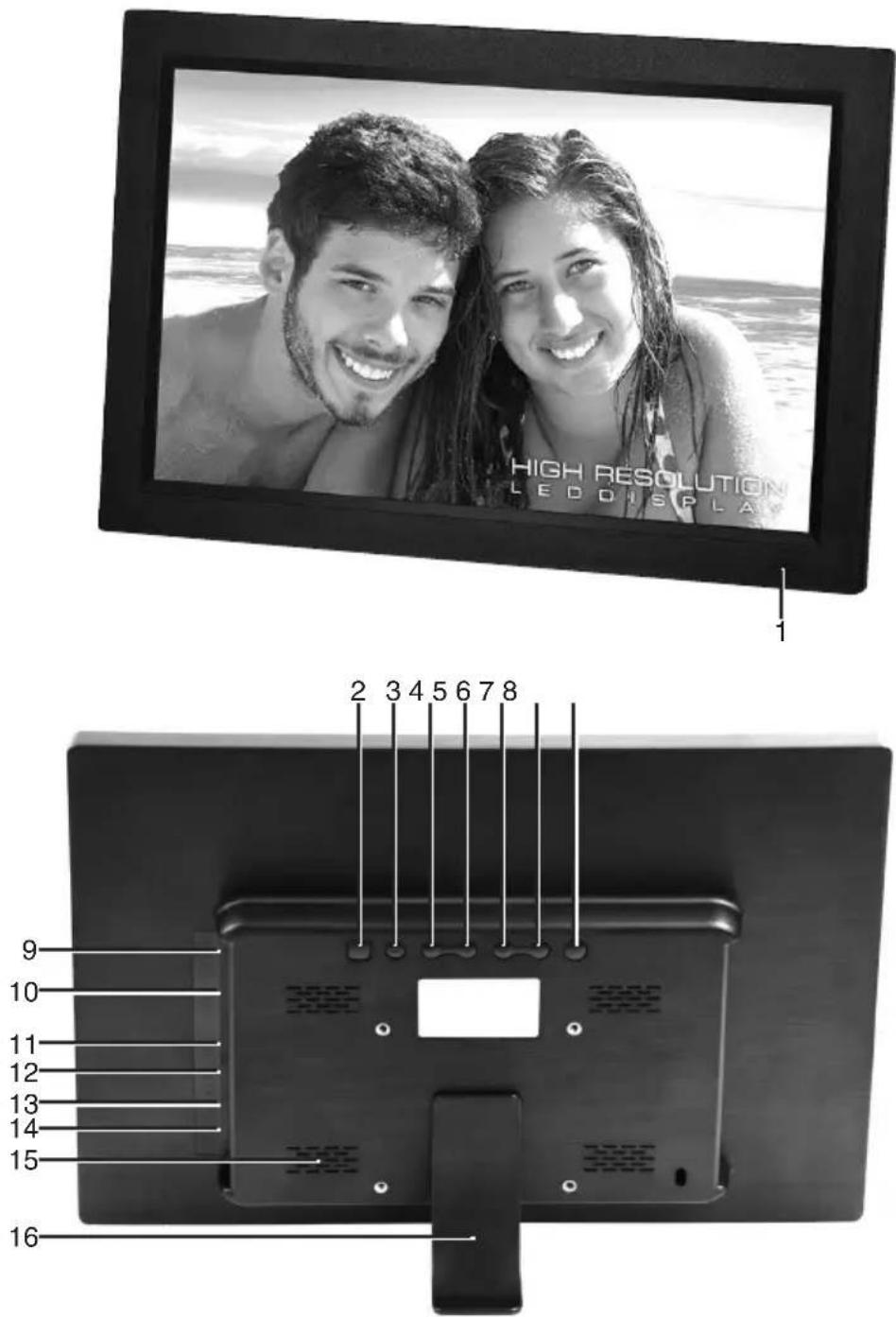

DESCRIZIONE COMANDI

HIGH RESOLUTION LEDDISPLA 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

1. Sensore infrarosso
2. Tasto MENU, menu configurazione / arresto riproduzione
3. Tasto EXIT
4. Tasto ▲, file successivo / tasto direzionale
5. Tasto ▼, file precedente / tasto direzionale
6. Tasto ◀, aumento volume / tasto direzionale
7. Tasto ▶, diminuzione volume / tasto direzionale

8. Tasto OK, tasto selezione/conferma / play/pausa

9. Presa miniUSB per collegamento al pc

10. Ingresso SD Card
11. Ingresso USB 2.0
12. Presa cuffia
13. Interruttore d'accensione/spegnimento ON/OFF
14. Presa d'alimentazione 12V=A
15. Altoparlanti
16. Piedistallo

Con utilizzo di auricolari o cuffie:

Per evitare possibili danni all'udito, limitare il tempo di ascolto a volumi elevati.

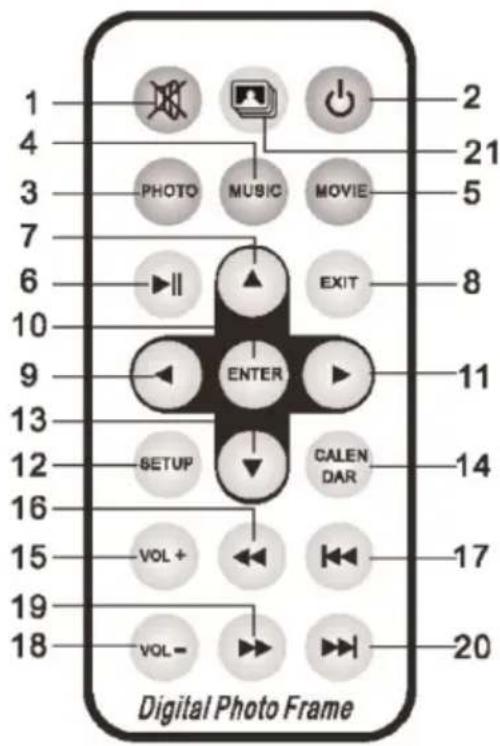

DESCRIZIONE TELECOMANDO

1 2 4 5 3 21 PHOTO MUSIC MOVIE 6 EXIT 8 10 ENTER 9 11 13 12 SETUP CALENDAR 14 16 VOL + VOL- 17 19 20 18 Digital Photo Frame

1. Tasto MUTE, esclusione dell'audio.
2. Tasto STANDBY, accensione/spegnimento.
3. Tasto PHOTO, tasto diretto per la visualizzazione delle foto nella memoria/supporto selezionato.
4. Tasto MUSIC, tasto diretto per l'ascolto della musica nella memoria/supporto selezionato.
5. Tasto MOVIE, tasto diretto per la visualizzazione dei filmati nella memoria/supporto selezionato.
6. Tasto PLAY/PAUSE ▶/II, riproduzione/pausa riproduzione.
7. Tasto ▲,tasto direzionale.
8. Tasto EXIT, uscita menu / arresto riproduzione.
9. Tasto ◀, tasto direzionale.
10. Tasto ENTER, tasto selezione/conferma.
11. Tasto ▶, tasto direzionale.
12. Tasto SETUP, tasto diretto per l'accesso al menu di configurazione.
13. Tasto ▼, tasto direzionale.
14. Tasto CALENDAR, visualizzazione data/orario.
15. Tasto VOL+, aumenta volume.
16. Tasto REW ◀, indietro veloce.
17. Tasto PREV ◀, file precedente.
18. Tasto VOL-, diminuisce volume.
19. Tasto FF ▶, avanti veloce.
20. Tasto NEXT ▶, file successivo.
21. Tasto SLIDESHOW, tasto diretto per l'avvio della presentazione di foto+musica.

ACCENSIONE/SPEGNIMENTO

1. Collegare l'alimentatore 230V - 50Hz in dotazione alla presa di corrente domestica, l'altra estremità del cavo alla presa d'alimentazione 12V =TA (14) posta sul lato del Photo Frame.
2. Per attivare il Photo Frame in modalità Stand-by premere il tasto STANDBY (2) del telecomando.
3. Per riattivare il Photo Frame dalla funzione Stand-by, ripremere il tasto STANDBY (2) del telecomando.

MENU PHOTO FRAME

Accendendo l'apparecchio, compare il menu principale del Photo Frame.

Nel menu trovate le seguenti funzioni:

FILM permette di riprodurre filmati video

FOTO permette di visualizzare le immagini

MUSICA permette di riprodurre file audio tramite gli altoparlanti

EBOOK permette di visualizzare i file di testo

IMPOSTAZIONI permette di settare le impostazioni generali del Photo Frame

CALENDARIO permette di impostare il calendario del Photo Frame

EXPLORER permette di esplorare il contenuto della memoria SD o USB

FUNZIONE FILM

1. Inserire una SD Card (10), e/o un dispositivo usb (11), nei rispettivi vani.

NOTE:

Collegare l'SD Card o il dispositivo usb a Photo Frame spento, altrimenti potrebbe non essere riconosciuto o si rischia che ne venga danneggiato il contenuto.

Nel caso siano presenti entrambi i supporti, di fabbrica viene data la precedenza alla SD Card.

1. Accendere il Photo Frame.
2. Di fabbrica il Photo Frame è programmato per avviare automaticamente i video presenti sul supporto dopo l'accensione; se ciò non dovesse avvenire o se si volesse avviare un video dopo aver riprodotto foto o musica procedere come segue: dal al menu principale selezionare la funzione FILM tramite i tasti direzionali ◀ ▶ del telecomando.
3. Selezionare il supporto dal quale riprodurre i filmati tramite i tasti direzionali ▲ ▼ del telecomando (se presenti entrambi).
4. Premere il tasto ENTER (10) del telecomando per confermare.
5. Selezionare il video da riprodurre tramite i tasti direzionali ▲▼ del telecomando e avviare la riproduzione premendo il tasto ENTER (10).
6. Tenendo premuto il tasto EXIT (8) del telecomando è possibile far comparire la finestra di controllo dove, tramite i tasti direzionali ◀ ▶ del telecomando, è possibile selezionare il salto traccia, la ricerca veloce, la pausa della riproduzione, la ripetizione singola, la ripetizione continua e l'adattamento allo schermo del video.

NOTA:

Dopo 10 secondi senza nessun comando, la finestra di controllo scomparirà.

REGOLAZIONE VOLUME

1. Premere i tasti VOL+ (15) o VOL- (18) del telecomando per aumentare o diminuire il volume.

ESCLUSIONE AUDIO

1. Premere una volta il tasto MUTE (1) del telecomando per escludere completamente l'audio.
2. Premerlo di nuovo per ripristinarlo.

PAUSA RIPRODUZIONE

1. Durante la riproduzione premere il tasto PLAY/PAUSE (6) del telecomando per attivare la pausa.
2. Premerlo nuovamente per ripristinare la normale riproduzione.

SALTO TRACCIA VIDEO

1. Premere i tasti NEXT (20) o PREV (17) del telecomando per passare alla traccia successiva o precedente.

RICERCA VELOCE

1. Tenere premuto il tasto FF (19) o REW (16) del telecomando per avanzare o indietreggiare velocemente la riproduzione della traccia visualizzata.
2. Rilasciare il tasto per riprendere la normale riproduzione.

ARRESTO RIPRODUZIONE

1. Premere il tasto EXIT (8) del telecomando per arrestare la riproduzione; verranno visualizzate le foto all'interno dell'SD Card o del dispositivo usb.
2. Premerlo nuovamente per tornare al menu principale.

FUNZIONE FOTO

1. Inserire una SD Card (10), o un dispositivo usb (11), nei rispettivi vani.

NOTE:

Collegare l'SD Card o il dispositivo usb a Photo Frame spento, altrimenti potrebbe non essere riconosciuto o si rischia che ne venga danneggiato il contenuto.

Nel caso siano presenti entrambi i supporti, di fabbrica viene data la precedenza alla SD Card.

1. Accendere il Photo Frame.
2. Dal menu principale selezionare la funzione FOTO tramite i tasti direzionali ◀ ▶ del telecomando.
3. Selezionare il supporto dal quale riprodurre i filmati tramite i tasti direzionali ▲ ▼ del telecomando (se presenti entrambi).
4. Premere il tasto ENTER (10) del telecomando per confermare.
5. Selezionare la foto da riprodurre tramite i tasti direzionali ▲▼ del telecomando e avviare la riproduzione premendo il tasto ENTER (10).
6. Tenendo premuto il tasto EXIT (8) del telecomando è possibile far comparire la finestra di controllo dove, tramite i tasti direzionali ◀ ▶ del telecomando, è possibile impostare la foto visualizzata come foto di sfondo, zoomare, ruotare, impostare l'effetto di transizione tra una foto e l'altra e l'adattamento allo schermo della foto.

NOTA:

Dopo 10 secondi senza nessun comando, la finestra di controllo scomparirà.

PAUSA RIPRODUZIONE

1. Durante la riproduzione premere il tasto PLAY/PAUSE (6) del telecomando per attivare la pausa.
2. Premerlo nuovamente per ripristinare la normale riproduzione.

SALTO TRACCIA FOTO

1. Premere i tasti NEXT (20) o PREV (17) del telecomando per passare alla traccia successiva o precedente.

ARRESTO RIPRODUZIONE

1. Premere il tasto EXIT (8) del telecomando per arrestare la riproduzione; verranno visualizzate le foto all'interno dell'SD Card o del dispositivo usb.
2. Premerlo nuovamente per tornare al menu principale.

FUNZIONE MUSICA

1. Inserire una SD Card (10), o un dispositivo usb (11), nei rispettivi vani.

NOTE:

Collegare l'SD Card o il dispositivo usb a Photo Frame spento, altrimenti potrebbe non essere riconosciuto o si rischia che ne venga danneggiato il contenuto.

Nel caso siano presenti entrambi i supporti, di fabbrica viene data la precedenza alla SD Card.

1. Accendere il Photo Frame.
2. Dal menu principale selezionare la funzione MUSICA tramite i tasti direzionali ◀ ▶ del telecomando.
3. Selezionare il supporto dal quale riprodurre i filmati tramite i tasti direzionali ▲ ▼ del telecomando (se presenti entrambi).
4. Premere il tasto ENTER (10) del telecomando per confermare.
5. Selezionare la traccia audio da riprodurre tramite i tasti direzionali ▲▼ del telecomando e avviare la riproduzione premendo il tasto ENTER (10).

REGOLAZIONE VOLUME, ESCLUSIONE AUDIO, PAUSA RIPRODUZIONE, SALTO TRACCIA, RICERCA VELOCE E ARRESTO RIPRODUZIONE fare riferimento ai rispettivi paragrafi del capitolo FUNZIONE FILM.

FUNZIONE E-BOOK

Per la riproduzione dei file di testo TXT fare riferimento alla FOTO.

FUNZIONE IMPOSTAZIONI

1. Dal menu principale selezionare la funzione ALTRO>IMPOSTAZIONI tramite i tasti direzionali ◀ ▶ del telecomando e premere il tasto ENTER (10) del telecomando per confermare.

Per muoversi all'interno della funzione IMPOSTAZIONI utilizzare i tasti direzionali ▲ ▼ del telecomando e premere i tasti direzionali ◀ ▶ del telecomando per modificare.

1. Sul display comparirà un menu con le seguenti funzioni:

Lingua Permette di impostare la lingua del menu (OSD).

Velocità Slideshow

Permette di impostare tempo di visione di ogni singola foto durante lo slideshow.

Ripeti

Permette di attivare la funzione di ripetizione dei file in

modalità singola, tutti i file o casuale.

Autoplay

Permette di impostare quale funzione riprodurre oto Frame.

Impostazioni di fabbrica Permette di ripristinare le funzioni di fabbrica.

Riproduzione dal punto d'interruzione

Permette di riprodurre un video dal punto in cui era stato interrotto.

Luminosità

Permette di variare la luminosità.

Stato allarme

Permette abilitare la funzione allarme. Ad allarme attivo è

possibile impostare i dati dell'allarme.

Ora allarme

Frequenza allarme

Suoneria allarme

Permette di impostare l'orario in cui attivare l'allarme.

Permette di impostare la frequenza di attivazione dell'allarme.

Permette di impostare la suoneria per l'allarme. È possibile selezionare un file musicale presente nell'SD Card o nel dispositivo USB.

Volume allarme

Permette di impostare il volume di riproduzione dell'allarme.

Durata allarme

Permette di impostare la durata dell'allarme.

Ritardo allarme

Permette di impostare l'intervallo dopo il quale l'allarme si ripeterà.

Data

Permette di impostare la data premendo ENTER e

modificarla tramite i tasti direzionali.

Formato orario

Permette di impostare il formato dell'ora in 12/24 ore.

Ora

Permette di impostare l'orario premendo ENTER e

modificarlo tramite i tasti direzionali.

Auto accensione

Permette di impostare l'auto accensione del Photo Frame in base all'orario:

premere i tasti direzionali ◀ ▶ del telecomando per

selezionare l'ora o i minuti da modificare, o abilitare o meno

l'impostazione (diventerà di colore rosso);

modificare l'ora o i minuti.

premere i tasti direzionali ▲ ▼ del telecomando per

Auto spegnimento

Permette di impostare l'auto spegnimento del Photo Frame in base all'orario:

premere i tasti direzionali ◀ ▶ del telecomando per

selezionare l'ora o i minuti da modificare, o abilitare o meno

l'impostazione (diventerà di colore rosso);

premere i tasti direzionali ▲ ▼ del telecomando per

modificare l'ora o i minuti.

FUNZIONE CALENDARIO

1. Dal menu principale selezionare la funzione ALTRO>CALENDARIO tramite i tasti direzionali ◀ ▶ del telecomando e premere il tasto ENTER (10) del telecomando per confermare.
2. Premere il tasto ENTER (10) per cambiare la visualizzazione del calendario tra: orologio analogico e datario, orologio analogico e data, orologio digitale e data, orologio digitale e datario.
3. Tenendo premuto il tasto EXIT (8) del telecomando è possibile far comparire la finestra per impostare data e ora:

premere i tasti direzionali ▲ ▼ del telecomando per selezionare la data, la modalità orario 12/24 ore, e l'ora; premere i tasti direzionali ◀ ▶ del telecomando per selezionare l'anno, il mese, il giorno, l'ora o i minuti da modificare (diventerà di colore rosso);

premere i tasti direzionali ▲▼ del telecomando per modificare l'anno, il mese, il giorno, l'ora o i minuti.

premere il tasto ENTER (10) del telecomando per confermare la modifica;

premere il tasto EXIT (8) per tornare alla visualizzazione del calendario.

NOTA:

Dopo 10 secondi senza nessun comando, la finestra per impostare ora e data scomparirà.

FUNZIONE EXPLORER

1. Dal menu principale selezionare la funzione ALTRO>EXPLORER tramite i tasti direzionali ◀ ▶ del telecomando e premere il tasto ENTER (10) del telecomando per confermare.
2. Selezionare il supporto dal quale riprodurre i filmati tramite i tasti direzionali ▲ ▼ del telecomando (se presenti entrambi) e premere il tasto ENTER (10) del telecomando per confermare.

Verranno visualizzati tutti i file riproducibili dal Photo Frame.

1. Tenendo premuto il tasto EXIT (8) del telecomando è possibile eliminare il file selezionato. Confermare o meno l'eliminazione tramite i tasti direzionali ◀ ▶ del telecomando e premere il tasto ENTER (10) del telecomando per confermare.
2. Selezionare il file da riprodurre tramite i tasti direzionali ▲▼ del telecomando e avviare la riproduzione premendo il tasto ENTER (10).

CARATTERISTICHE TECNICHE

Alimentazione: 12V 1A

Dimensioni: 318x224x25mm (senza piedistallo)

Schermo: LED 13.3" 16:9

Area di visualizzazione: 284x178mm

Ingressi USB 2.0 / SD Card

Formato immagini JPG - BMP - GIF

Formato audio MP3 - WMA - WAV - OGG - AAC - APE - FLAC

Formato video AVI - MPG - MP4 - 3GP - VOB - FLV - RMVB - MKV

Formato testo TXT

Batteria telecomando: 1xCR2025 3V

USAGE NOTES

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

TREVI persegue una politica di continua ricerca e sviluppo, pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

Trevi S.p.A. - Strada Consolare Rimini-San Marino, 62

47924 Rimini (RN) Italy

Tel. [phone] - Fax [phone]

www.trevi.it - e-mail: [e-mail]
