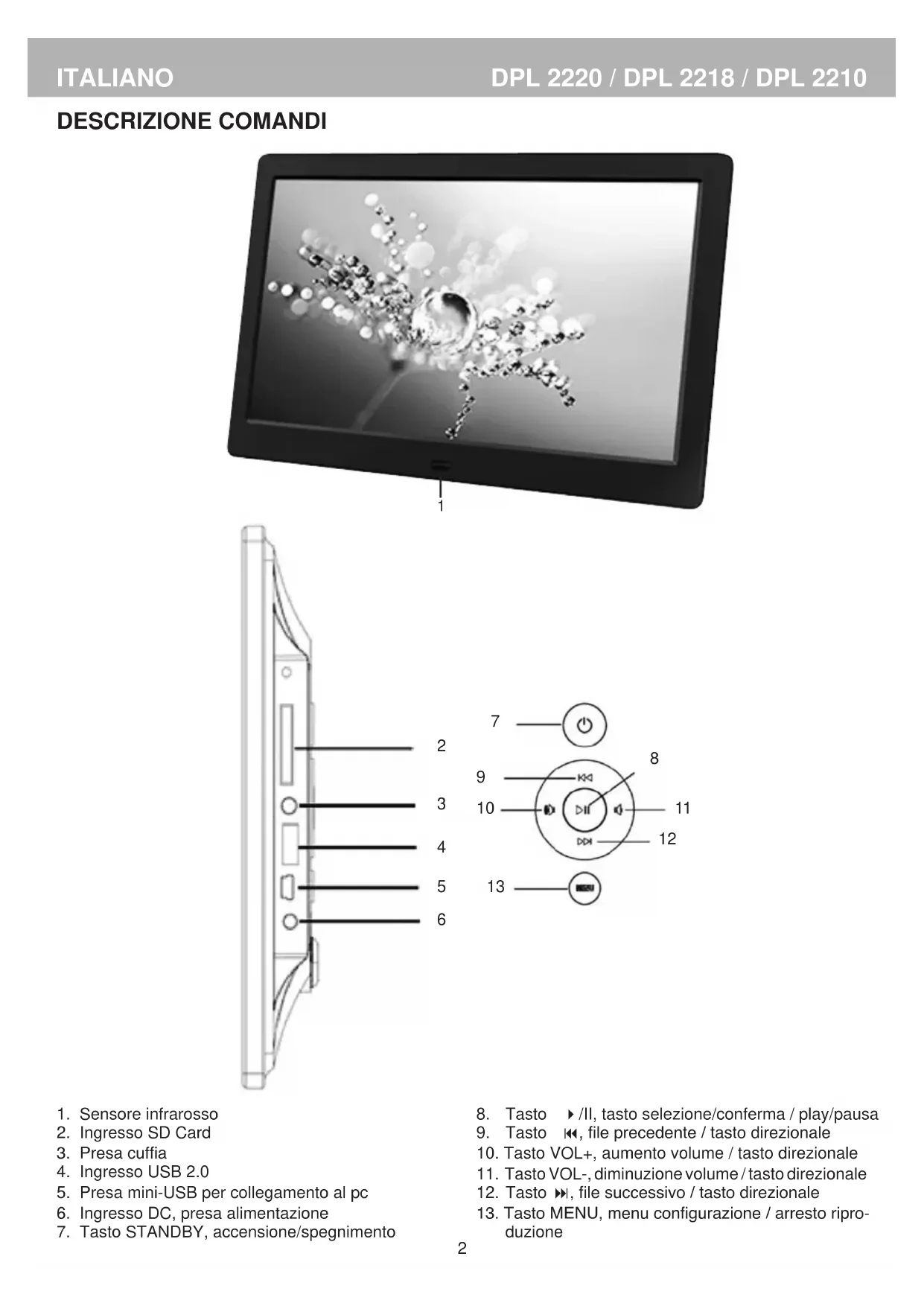

MANUALE UTENTE DPL 2210 Trevi

1. Sensore infrarosso
2. Ingresso SD Card
3. Presa cuffia
4. Ingresso USB 2.0
5. Presa mini-USB per collegamento al pc
6. Ingresso DC, presa alimentazione

7. Tasto STANDBY, accensione/spegnimento

8. Tasto ▶/II, tasto selezione/conferma / play/pausa

9. Tasto ◀, file precedente / tasto direzionale
10. Tasto VOL+, aumento volume / tasto direzionale
11. Tasto VOL-, diminuzione volume / tasto direzionale
12. Tasto ▶, file successivo / tasto direzionale
13. Tasto MENU, menu configurazione / arresto riproduzione

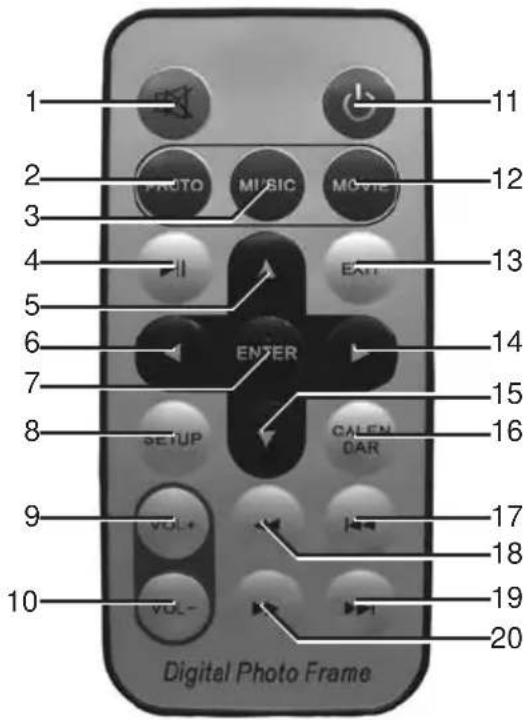

DESCRIZIONE TELECOMANDO

1 2 3 4 5 6 7 8 9 10 11 12 13 ENTER 14 15 16 CALEN DAR 17 18 19 20 Digital Photo Frame

1. Tasto MUTE, esclusione dell'audio.
2. Tasto PHOTO, tasto diretto per la visualizzazione delle foto nella memoria/supporto selezionato.
3. Tasto MUSIC, tasto diretto per l'ascolto della musica nella memoria/supporto selezionato.
4. Tasto PLAY/PAUSE ▶/II, riproduzione/pausa riproduzione.
5. Tasto ▲,tasto direzionale.
6. Tasto ◀, tasto direzionale.
7. Tasto ENTER, tasto selezione/conferma.
8. Tasto SETUP, tasto diretto per l'accesso al menu di configurazione.
9. Tasto VOL+, aumenta volume.
10. Tasto VOL-, diminuisce volume.
11. Tasto STANDBY, accensione/spegnimento.
12. Tasto MOVIE, tasto diretto per la visualizzazione dei filmati nella memoria/supporto selezionato.
13. Tasto EXIT, tasto uscita menu.
14. Tasto ▶, tasto direzionale.
15. Tasto ▼, tasto direzionale.
16. Tasto CALENDAR, visualizzazione data/orario.
17. Tasto PREV ◀, file precedente.
18. Tasto REW ◀, indietro veloce.
19. Tasto NEXT ▶, file successivo..
20. Tasto FF ▶, avanti veloce.

ACCENSIONE/SPEGNIMENTO

1. Collegare l'alimentatore 230V - 50Hz in dotazione alla presa di corrente domestica, l'altra estremità del cavo alla presa DC (13) posta sul lato del Photo Frame.
2. Per attivare il Photo Frame in modalità Stand-by premere il tasto STANDBY (11) del telecomando.
3. Per riattivare il Photo Frame dalla funzione Stand-by, ripremere il tasto STANDBY (11) del telecomando.

MENU PHOTO FRAME

Accendendo l'apparecchio, compare il menu principale del Photo Frame.

Nel menu trovate le seguenti funzioni:

PHOTO (FOTO) permette di visualizzare le immagini

MUSIC (MUSICA) permette di riprodurre tracce audio tramite gli altoparlanti

VIDEO permette di riprodurre filmati video

CALENDAR (CALENDARIO) permette di impostare il calendario del Photo Frame

BROWSER (NAVIGAZIONE) permette di esplorare il contenuto della memoria SD o USB

SETTINGS (IMPOSTAZIONI) permette di settare le impostazioni generali del Photo Frame

FUNZIONE PHOTO

1. Inserire una SD Card (9), o un dispositivo usb (11), nei rispettivi vani.

NOTA:

Collegare l'SD Card o il dispositivo usb a Photo Frame spento, altrimenti potrebbe non essere riconosciuto o si rischia che ne venga danneggiato il contenuto.

1. Accendere il Photo Frame.
2. Dal menu principale premere il tasto EXIT (13) e selezionare il supporto dal quale riprodurre le immagini tramite i tasti direzionali ◀ ▶ del telecomando (se presenti entrambi), e confermare con il tasto ENTER (7).
3. Dal menu principale selezionare la funzione PHOTO tramite i tasti direzionali ◀ ▶ del telecomando.
4. Premere il tasto ENTER (7) del telecomando per confermare.
5. Selezionare l'immagine da riprodurre tramite i tasti direzionali ▲▼◀▶ del telecomando e avviare la riproduzione premendo il tasto ENTER (7).

PAUSA RIPRODUZIONE

1. Durante la riproduzione premere il tasto PLAY/PAUSE (4) del telecomando per attivare la pausa.
2. Premerlo nuovamente per ripristinare la normale riproduzione.

SALTO TRACCIA FOTO

1. Premere i tasti NEXT (19) o PREV (17) del telecomando per passare alla traccia successiva o precedente.

ARRESTO RIPRODUZIONE

1. Premere il tasto EXIT (13) del telecomando per arrestare la riproduzione; verranno visualizzate le foto all'interno dell'SD Card o del dispositivo usb.
2. Premerlo nuovamente per tornare al menu principale.

FUNZIONE MUSIC

1. Inserire una SD Card (9), o un dispositivo usb (11), nei rispettivi vani.

NOTA:

Collegare l'SD Card o il dispositivo usb a Photo Frame spento, altrimenti potrebbe non essere riconosciuto o si rischia che ne venga danneggiato il contenuto.

1. Accendere il Photo Frame.
2. Dal menu principale premere il tasto EXIT (13) e selezionare il supporto dal quale riprodurre le tracce audio tramite i tasti direzionali ◀ ▶ del telecomando (se presenti entrambi), e confermare con il tasto ENTER (7).
3. Dal menu principale selezionare la funzione MUSIC tramite i tasti direzionali ◀ ▶ del telecomando.
4. Premere il tasto ENTER (7) del telecomando per confermare.
5. Selezionare la traccia audio da riprodurre tramite i tasti direzionali ▲ ▼ del telecomando e avviare la riproduzione premendo il tasto ENTER (7).

REGOLAZIONE VOLUME

1. Premere i tasti VOL+ (9) o VOL- (10) del telecomando per aumentare o diminuire il volume.

ESCLUSIONE AUDIO

1. Premere una volta il tasto MUTE (1) del telecomando per escludere completamente l'audio.

2. Premerlo di nuovo per ripristinarlo.

PAUSA RIPRODUZIONE

1. Durante la riproduzione premere il tasto PLAY/PAUSE (4) del telecomando per attivare la pausa.
2. Premerlo nuovamente per ripristinare la normale riproduzione.

SALTO TRACCIA VIDEO

1. Premere i tasti NEXT (19) o PREV (17) del telecomando per passare alla traccia successiva o precedente.

RICERCA VELOCE

1. Premere il tasto FF (20) o REW (18) del telecomando per avanzare o indietreggiare velocemente la riproduzione della traccia visualizzata.
2. Premerlo di nuovo per riprendere la normale riproduzione.

ARRESTO RIPRODUZIONE

1. Premere il tasto EXIT (13) del telecomando per arrestare la riproduzione; verranno visualizzate le foto all'interno dell'SD Card o del dispositivo usb.
2. Premerlo nuovamente per tornare al menu principale.

FUNZIONE VIDEO

1. Inserire una SD Card (9), e/o un dispositivo usb (11), nei rispettivi vani.

NOTA:

Collegare l'SD Card o il dispositivo usb a Photo Frame spento, altrimenti potrebbe non essere riconosciuto o si rischia che ne venga danneggiato il contenuto.

1. Accendere il Photo Frame.
2. Di fabbrica il Photo Frame è programmato per avviare automaticamente i video presenti sul supporto dopo l'accensione; se ciò non dovesse avvenire o se si volesse avviare un video dopo aver riprodotto foto o musica procedere come segue: dal menu principale premere il tasto EXIT (13) e selezionare il supporto dal quale riprodurre i video tramite i tasti direzionali ◀ ▶ del telecomando (se presenti entrambi), e confermare con il tasto ENTER (7).
3. Dal menu principale selezionare la funzione VIDEO tramite i tasti direzionali ◀ ▶ del telecomando.
4. Premere il tasto ENTER (7) del telecomando per confermare.
5. Selezionare il video da riprodurre tramite i tasti direzionali ▲▼ del telecomando e avviare la riproduzione premendo il tasto ENTER (7).

REGOLAZIONE VOLUME, ESCLUSIONE AUDIO, PAUSA RIPRODUZIONE, SALTO TRACCIA, RICERCA VELOCE E ARRESTO RIPRODUZIONE fare riferimento ai rispettivi paragrafi del capitolo FUNZIONE MUSIC.

FUNZIONE CALENDAR

1. Dal menu principale selezionare la funzione CALENDAR tramite i tasti direzionali ◀ ▶ del telecomando e premere il tasto ENTER (7) del telecomando per confermare.
   Verrà visualizzato l'orologio digitale e il datario. Se presente un supporto contenente immagini, queste verranno riprodotte in una finestra sulla destra dello schermo.

FUNZIONE BROWSER

1. Dal menu principale premere il tasto EXIT (13) e selezionare il supporto per il quale si vogliono consultare i file tramite i tasti direzionali ◀ ▶ del telecomando (se presenti entrambi), e confermare con il tasto ENTER (7).
2. Dal menu principale selezionare la funzione BROWSER tramite i tasti direzionali ◀ ▶ del telecomando. Verranno visualizzati tutti i file riproducibili dal Photo Frame.
3. Selezionare il file da riprodurre tramite i tasti direzionali ▲▼ del telecomando e avviare la riproduzione premendo il tasto ENTER (7).

FUNZIONE SETTINGS

1. Dal menu principale selezionare la funzione SETTINGS tramite i tasti direzionali ◀ ▶ del telecomando e premere il tasto ENTER (7) del telecomando per confermare.

Per muoversi all'interno della funzione SETTINGS utilizzare i tasti direzionali ▲▼ del telecomando per muoversi, premere il tasto ENTER (7) per accedere, i tasti direzionali ◀▶ del telecomando per modificare, e il tasto EXIT (13) per uscire.

1. Sul display comparirà un menu con le seguenti funzioni:

Photo Setup (Impo. Foto) -Display Mode - Permette di impostare la modalità di visualizzazione delle foto (Schermo pieno, Dimensione originale, Scalato).

-Background Music - Permette di impostare la musica di sottofondo durante la visualizzazione delle foto (le tracce musicali devono essere presenti sullo stesso supporto delle immagini).

- Transition interval - Permette di regolare l'intervallo di transizione tra una foto e l'altra.

-Playback Mode - Permette di impostare la ripetizione delle foto (Ripeti tutti, Sequenza, Casuale).

-Transition Effect - Permette di impostare l'effetto di transizione tra un'immagine e l'altra.

Calendar Setup (Impo. Calendario) - Adjust Date - Permette di impostare la data.

-Adjust Time - Permette di impostare l'orario.

-Clock Mode - Permette di impostare l'orario a 12 o 24 ore.

-Alarm Setup - Permette di attivare/disattivare l'allarme.

-Alarm Time - Permette di impostare l'orario dell'allarme.

-Alarm Frequency - Permette di impostare la frequenza dell'allarme

(tutti i giorni, una volta, dal lunedì al venerdì, il weekend).

Video Setup (Impo. Video) -Play Mode - Permette di impostare la ripetizione dei video (Ripeti tutti, Casuale, Sequenza, Ripeti uno).

-Display Mode - Permette di impostare la modalità di visualizzazione dei video (Schermo pieno, Dimensione originale, Scalato).

Music Setup (Impo. Musica) -Display Mode - Permette di impostare la modalità di visualizzazione di riproduzione delle tracce audio (Spettro, Visualizzazione testo).

-Play Mode - Permette di impostare la ripetizione delle tracce audio (a, Ripeti uno).

System Setup (Impo. di Sistema) -Language - Permette di impostare la lingua del menu (OSD).

-Backlight Brightness - Permette di regolare il livello della retroilluminazione del display.

-Saturation - Permette di regolare il livello della saturazione del display.

-Brightness - Permette di regolare il livello di luminosità del display.

-Contrast - Permette di regolare il livello di contrasto del display.

-Power On - Permette di attivare/disattivare l'autoaccensione del

Photo Frame in base all'orario.

-Auto Boot Time - Permette di impostare l'orario dell'autoaccensione.

-Power Off - Permette di attivare/disattivare l'autospegnimento del

Photo Frame in base all'orario.

-Auto Shut Time - Permette di impostare l'orario dell'autospegnimento.

-Auto-Power Frequency - Permette di impostare la frequenza

dell'autoaccensione (tutti i giorni, una volta, dal lunedì al venerdì, il weekend).

-Start Up Mode - Permette di impostare quale funzione riprodurre eso il Photo Frame.

-Firmware Version - Permette di visualizzare la versione del firmware.

-Reset Default Settings - Permette di ripristinare le funzioni di fabbrica.

CARATTERISTICHE TECNICHE

Alimentazione:

DC

5V/1.5A

Dimensioni: DPL 2220 - 250x162x22mm (senza piedistallo)

DPL 2218 - 200x165x22mm (senza piedistallo)

DPL 2210 - 180x126x22mm (senza piedistallo)

Schermo: DPL 2220 - LED 10.1" 16:9 - 256 mm di diagonale

DPL 2218 - LED 8" 4:3 - 203 mm di diagonale

DPL 2210 - LED 7" 16:9 - 178mm di diagonale

Area di visualizzazione: DPL 2220 - 222x125mm

DPL 2218 - 160x120mm

DPL 2210 - 152x86mm

Ingressi USB 2.0 / SD/MMC Card

Formato immagini BMP - GIF - JPG - PNG

Formato audio AAC - APE - FLAC - MP3 - OGG - WAV - WMA

Formato video AVI - FLV - MKV - MPG - MP4 - RMVB - VOB - WMV - 3GP

Assorbimento max: 7,5W

Batteria telecomando: 1xCR2025 3V

GARANZIA

1. L'apparecchio è garantito per 24 mesi dalla data di fabbricazione indicata sull'etichetta applicata sul prodotto.
2. La garanzia si applica solo ad apparecchi, non manomessi, riparati da centri assistenza TREVI, essa comprende la riparazione dei componenti per difetti di fabbricazione con l'esclusione di etichette, manopole e parti asportabili.
3. TREVI non risponde di danni diretti o indiretti a cose o/e persone causati dall'uso o sospensione d'uso dell'apparecchio.

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

TREVI persegue una politica di continua ricerca e sviluppo, pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

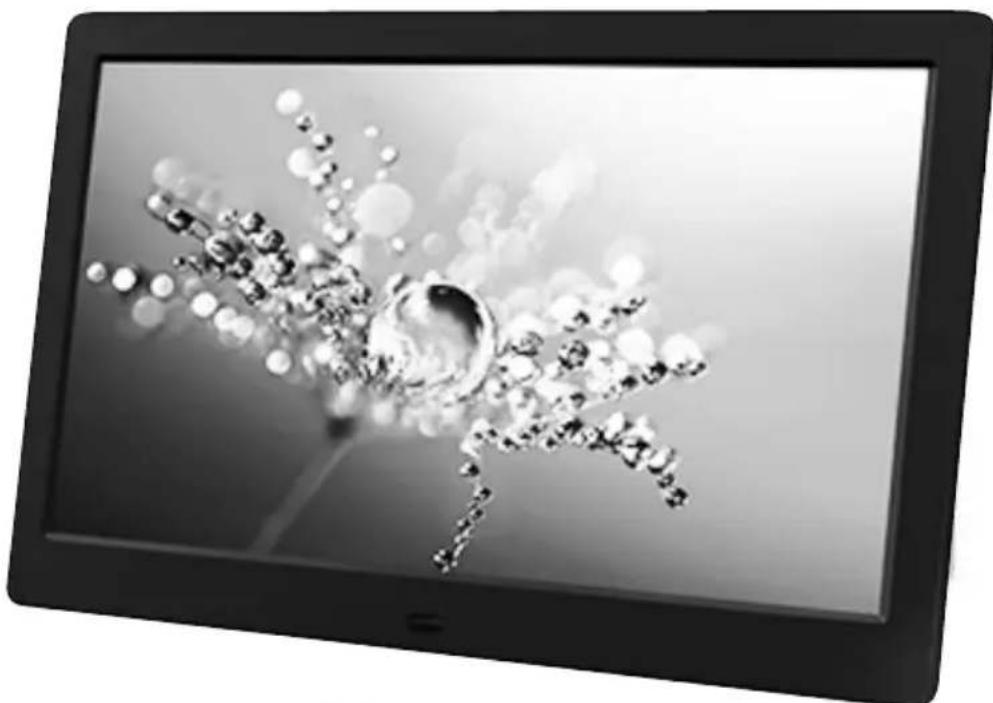

Digiital Photo Frame
