MANUAL DE USUARIO DPL 2210 Trevi

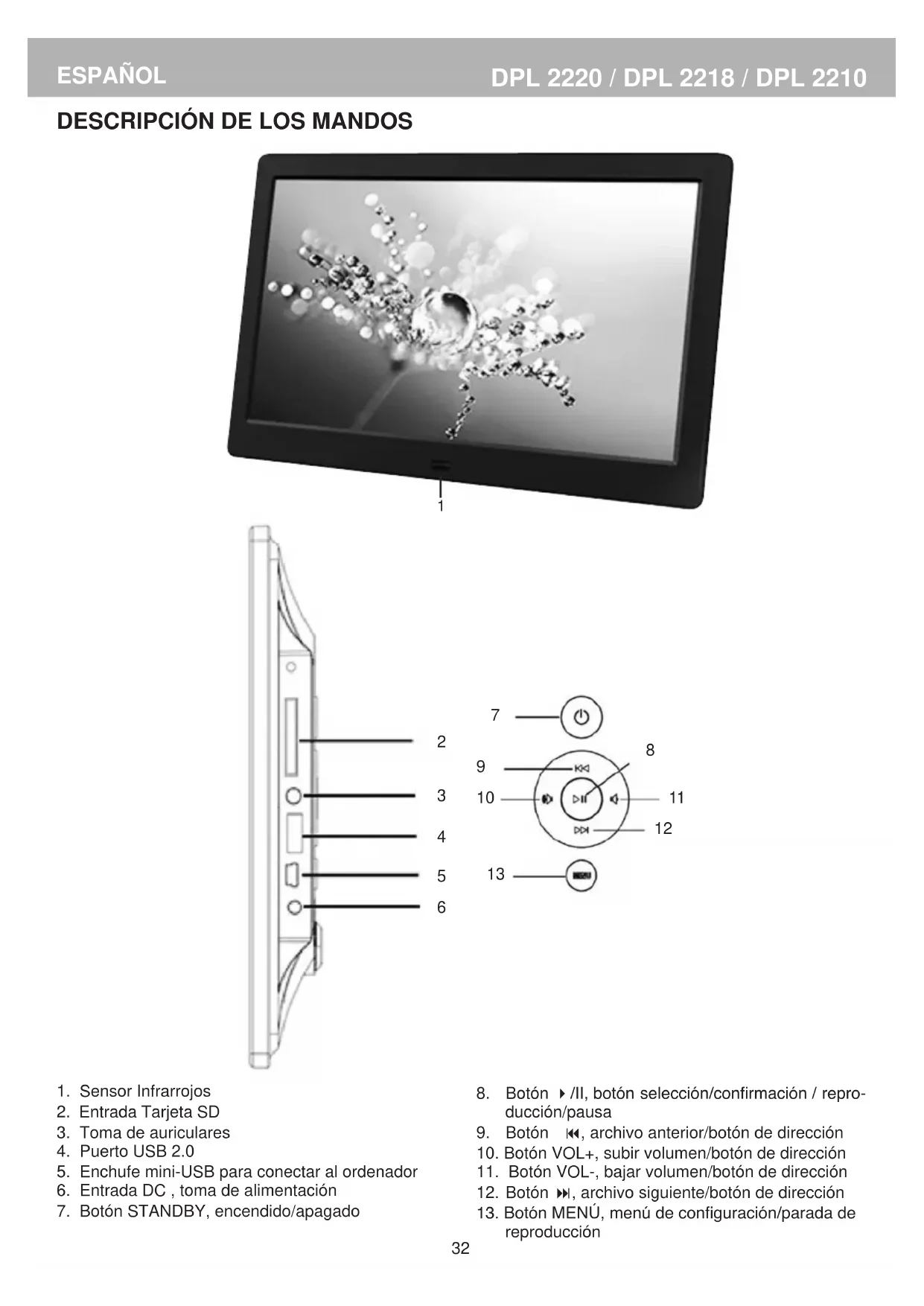

DESCRIPCIÓN DE LOS MANDOS

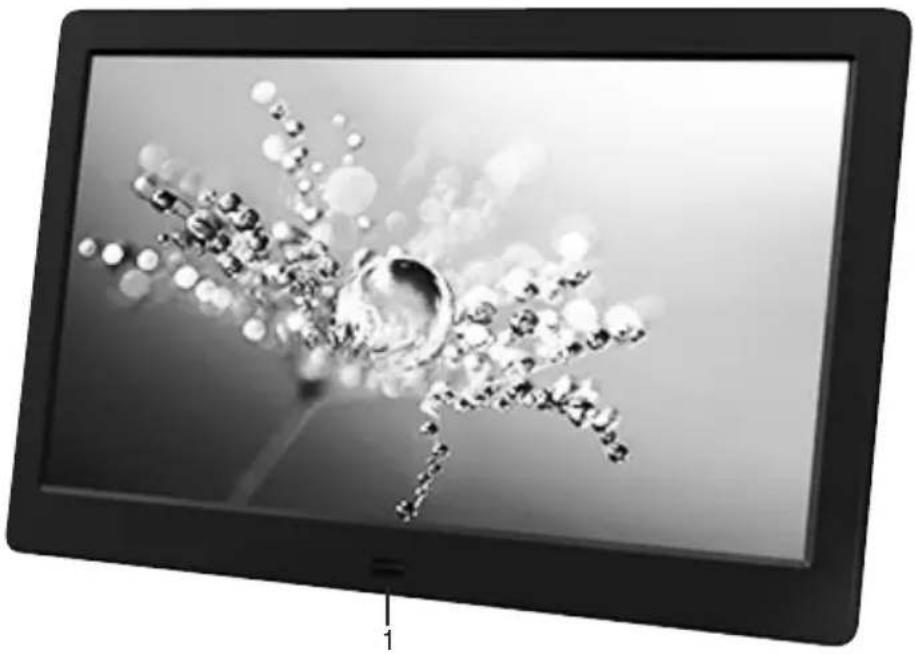

1. Sensor Infrarrojos
2. Entrada Tarjeta SD
3. Toma de auriculares
4. Puerto USB 2.0
5. Enchufe mini-USB para conectar al ordenador
6. Entrada DC, toma de alimentación

7. Botón STANDBY, encendido/apagado

8. Botón ▶/II, botón selección/confirmación / reproducción/pausa

9. Botón ◀, archivo anterior/botón de dirección
10. Botón VOL+, subir volumen/botón de dirección
11. Botón VOL-, bajar volumen/botón de dirección
12. Botón ▶, archivo siguiente/botón de dirección
13. Botón MENÚ, menú de configuración/parada de reproducción

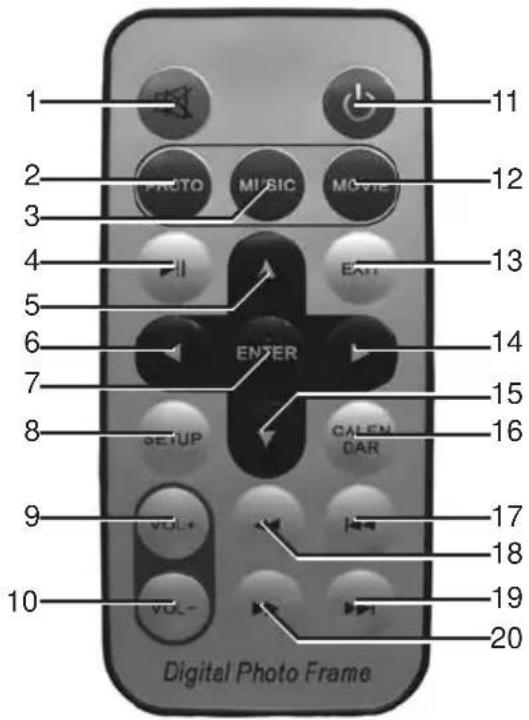

DESCRIPCIÓN DEL MANDO A DISTANCIA

1 2 3 4 5 6 7 8 9 10 11 12 13 ENTER 14 15 16 CALEN DAR 17 18 19 20 Digital Photo Frame

1. Botón MUTE, silenciar el audio.
2. Botón PHOTO, botón directo para la visualización de las fotografías en la memoria/soporte seleccionado.
3. Botón MUSIC, botón directo para escuchar la música en la memoria/soporte seleccionado.
4. Botón PLAY/PAUSE ▶/II, reproducción/pausa/reproducción.
5. Botón ▲, botón de dirección.
6. Botón ◀, botón de dirección.
7. Botón ENTER, botón selección/confirmación.
8. Botón SETUP, botón directo para acceder al menú de configuración.
9. Botón VOL+, subir el volumen.
10. Botón VOL-, bajar el volumen.
11. Botón STANDBY, encendido/apagado.
12. Botón MOVIE, botón directo para la visualización de los vídeos en la memoria/soporte seleccionado.
13. Botón EXIT, botón para salir del menú.
14. Botón ▶, botón de dirección.
15. Botón ▼, botón de dirección.
16. Botón CALENDAR, visualización fecha/hora.
17. Botón PREV ◀, archivo previo.
18. Botón REW ◀, atrás rápido.
19. Botón NEXT ▶, archivo siguiente..
20. Botón FF ▶, avance rápido.

ENCENDIDO/APAGADO

1. Conecte el alimentador 230V – 50Hz en dotación a la toma de corriente doméstica y el otro extremo del cable a la toma DC (13) situada en el lateral del Photo Frame.
2. Para activar el modo Photo Frame en modo Standby, pulse el botón STANDBY (11) del mando a distancia.
3. Para activar el Photo Frame desde la función Standby, pulse otra vez el botón STANDBY (11) del mando a distancia.

MENÚ PHOTO FRAME

Al encender el dispositivo, aparecerá el menú principal del Photo Frame.

En el menú se encuentran las siguientes funciones:

FOTO permite visualizar imágenes

MÚSICA permite reproducir archivos de audio por altavoces

VÍDEOS permite reproducir vídeos

CALENDARIO permite configurar el calendario del Photo Frame

EXPLORADOR permite explorar el contenido de la memoria SD o USB

CONFIGURACIÓN permite programar las configuraciones generales del Photo Frame

FUNCIÓN FOTO

1. Introduzca una tarjeta SD (9) o un dispositivo usb (11) en los puertos correspondientes.

NOTA:

Conectar la tarjeta SD o el dispositivo usb solo cuando el Photo Frame esté apagado para que los dispositivos sean detectados correctamente y no se dañe el contenido.

1. Encender el Photo Frame.
2. Desde el menú principal pulse el botón EXIT (13) y seleccione los medios desde los que reproducir las imágenes a través de las teclas direcciones ◀ ▶ del mando a distancia (si están presentes ambas), y confirme con el botón ENTER (7).
3. Desde el menú principal, seleccione la función PHOTO a través de las teclas direcciones ◀ ▶ del mando a distancia.
4. Pulse el botón ENTER (7) del mando a distancia para confirmar.
5. Utilizando los botones de dirección del mando a distancia ▲▼, seleccione la foto e inicie su reproducción pulsando el botón ENTER (7).

PAUSA REPRODUCCIÓN

1. Durante la reproducción del disco, pulse el botón PLAY/PAUSE (4) del mando a distancia para activar la pausa.
2. Pulse de nuevo el botón para reanudar la reproducción normal.

SALTO DE PISTA FOTO

1. Pulse los botones NEXT (19) o PREV (17) del mando a distancia para pasar a la pista siguiente o a la anterior.

PARADA REPRODUCCIÓN

1. Pulse el botón EXIT (13) del mando a distancia para detener la reproducción; se visualizarán las fotografías contenidas en la tarjeta SD o en el dispositivo USB.
2. Púlselo de nuevo para volver al menú principal.

FUNCIÓN MÚSICA

1. Introduzca una tarjeta SD (9) o un dispositivo usb (11) en los puertos correspondientes.

NOTA:

Conectar la tarjeta SD o el dispositivo usb solo cuando el Photo Frame esté apagado para que los dispositivos sean detectados correctamente y no se dañe el contenido.

1. Encienda el Photo Frame.
2. Desde el menú principal pulse el botón EXIT (13) y seleccione los medios desde los que reproducir las pistas de audio a través de las teclas direcciones ◀ ▶ del mando a distancia (si están presentes ambas), y confirme con el botón ENTER (7).
3. Desde el menú principal, seleccione la función MÚSICA a través de las teclas direcciones ◀ ▶ del mando a distancia.
4. Pulse el botón ENTER (7) del mando a distancia para confirmar.
5. Utilizando los botones de dirección del mando a distancia ▲▼, seleccione la pista e inicie su reproducción pulsando el botón ENTER (7).

AJUSTE DE VOLUMEN

1. Pulse los botones VOL+/ (9) o VOL- (10) del mando a distancia para subir/bajar el volumen.

DESACTIVACIÓN DE SONIDO

1. Pulsar el botón MUTE (1) del mando a distancia para desactivar completamente el sonido.
2. Pulse el botón otra vez para reactivar el sonido.

PAUSA REPRODUCCIÓN

1. Durante la reproducción del disco, pulse el botón PLAY/PAUSE (4) del mando a distancia para activar la pausa.
2. Pulse de nuevo el botón para reanudar la reproducción normal.

SALTO DE PISTA VÍDEO

1. Pulse los botones NEXT (19) o PREV (17) del mando a distancia para pasar a la pista siguiente o a la anterior.

BÚSQUEDA RÁPIDA

1. Mantenga pulsado el botón FF (20) o REW (18) del mando a distancia para el avance/atrás rápido de la pista en ejecución.
2. Suelte el botón para reanudar la reproducción normal.

PARADA REPRODUCCIÓN

1. Pulse el botón EXIT (13) del mando a distancia para detener la reproducción; se visualizarán las fotografías contenidas en la tarjeta SD o en el dispositivo USB.
2. Púlselo de nuevo para volver al menú principal.

FUNCIÓN VÍDEOS

1. Introduzca una tarjeta SD (9) y/o un dispositivo USB (11) en los puertos correspondientes.

NOTA:

Conectar la tarjeta SD o el dispositivo usb solo cuando el Photo Frame esté apagado para que los dispositivos sean detectados correctamente y no se dañe el contenido.

1. Encender el Photo Frame.
2. El Photo Frame ha sido programado de fábrica para reproducir automáticamente los vídeos que haya en el soporte una vez encendido; en caso de que no ocurra o si se desea reproducir un vídeo después de haber reproducido fotografías o música, proceda de la manera siguiente: desde el menú principal pulse el botón EXIT (13) y seleccione el soporte desde el que reproducir los vídeos a través de las teclas direcciones ◀ ▶ del mando a distancia (si están presentes ambos), y confirme con el botón ENTER (7).
3. Desde el menú principal, seleccione la función VIDEO a través de las teclas direcciones ◀ ▶ del control remoto.
4. Pulse el botón ENTER (7) del mando a distancia para confirmar.
5. Utilizando los botones de dirección del mando a distancia ▲▼, seleccione el video e inicie su reproducción pulsando el botón ENTER (7).

AJÚSTE DE VOLUMEN, DESÁCTIVACIÓN DE SONIDO, PAUSA, REPRODUCCIÓN, SALTO DE PISTA, BÚSQUEDA RÁPIDA y PARADA DE REPRODUCCIÓN: consulte los apartados específicos del FUNCIÓN MÚSICA.

FUNCIÓN CALENDARIO

1. Desde el menú principal seleccione la función CALENDARIO con los botones de dirección del mando a distancia ◀ ▶ y pulse el botón ENTER (7) para confirmar. Se mostrará el reloj digital y la visualización de la fecha. Si hay medios que contienen imágenes, se reproducirán en una ventana a la derecha de la pantalla.

FUNCIÓN EXPLORADOR

1. Desde el menú principal pulse el botón EXIT (13) y seleccione el soporte para el que desea consultar los archivos a través de las teclas direcciones ◀ ▶ del mando a distancia (si están presentes ambos), y confirme con el botón ENTER (7).
2. Desde el menú principal, seleccione la función EXPLORADOR a través de las teclas direcciones ◀ ▶ del mando a distancia. Se mostrarán todos los archivos que se pueden llevar a cabo por el Marco de Fotos.
3. Seleccione el archivo que se desea reproducir utilizando los botones de dirección del mando a distancia ▲▼ y pulse el botón ENTER (7) para iniciar la reproducción.

FUNCIÓN CONFIGURACIÓN

1. Desde el menú principal seleccione la función CONFIGURACIÓN con los botones de dirección del mando a distancia ◀ ▶ y pulse el botón ENTER (7) para confirmar.

Para moverse dentro de la función CONFIGURACIÓN utilice las teclas direcciones ▲▼ del mando a distancia para moverse, pulse el botón ENTER (7) para acceder, las teclas direcciones ◀▶ del mando a distancia para cambiar, y el botón EXIT (13) para salir.

1. En la pantalla aparecerá un menú con las siguientes funciones:

Configuración de fotos -Modo de visualización - Le permite establecer el modo de visualización de fotos (pantalla completa, tamaño original, escala).

-Música de fondo - le permite configurar música de fondo mientras ve fotos (las pistas de música deben estar presentes en el mismo medio que las imágenes).

-Intervalo de transición - Le permite ajustar el intervalo de transición

entre una foto y otra.

-Modo de reproducción - Le permite configurar la repetición de fotos (Repetir todo, Secuencia, Aleatorio).

-Efecto de transición - Le permite establecer el efecto de transición

entre una imagen y otra.

Configuración del calendario -Ajuste de fecha - le permite establecer la fecha.

-Ajuste de tiempo - Le permite establecer la hora.

-Modo reloj - Le permite establecer el tiempo en 12 o 24 horas.

-Configuración de la alarma - Le permite activar / desactivar la alarma.

-Tiempo de alarma - Le permite configurar el tiempo de alarma

-Frecuencia de alarma - Le permite configurar la frecuencia de la , de lunes a viernes, el fin de semana).

Configuración de video -Modo de repetición - le permite configurar la repetición de videos (Repetir todo, Aleatorio, Secuencia, Repetir uno).

-Modo de visualización - Le permite configurar el modo de visualización de videos (pantalla completa, tamaño original, escala).

Configuración de música -Modo de visualización - le permite configurar el modo de visualización de reproducción de pistas de audio (espectro,

visualización de texto).

-Modo de repetición - Le permite configurar la repetición de pistas de audio (Repetir todo, Aleatorio, Secuencia, Repetir uno).

Configuración del sistema -Idioma - Le permite establecer el idioma del menú (OSD).

-Retroiluminación - Le permite ajustar el nivel de la luz de fondo de la pantalla.

-Saturación - Le permite ajustar el nivel de saturación de la pantalla.

-Brillo - Le permite ajustar el nivel de brillo de la pantalla.

-Contraste - Le permite ajustar el nivel de contraste de la pantalla.

-Modo de encendido - Le permite activar / desactivar el encendido

automático del marco de fotos de acuerdo con el tiempo.

-Tiempo de encendido - Le permite establecer el tiempo de ndido automático.

-Apagado - Le permite activar / desactivar el apagado automático del marco de fotos de acuerdo con el tiempo.

-Tiempo de apagado - Le permite establecer el tiempo de apagado automático.

-Frecuencia de encendido automático - Le permite establecer la frecuencia de encendido automático (todos los días, una vez, de

lunes a viernes, el fin de semana).

-Modo de encendido automático - le permite configurar qué función reproducir automáticamente una vez que se enciende el marco de fotos.

-Versión del firmware - Le permite ver la versión del firmware.

-Restablecimiento de fábrica - Le permite restaurar las funciones de fábrica.

CARACTERÍSTICAS TÉCNICAS

Alimentación:

DC

5V/1.5A

Dimensiones: DPL 2220 - 250x162x22mm (sin pedestal)

Área de visualización: DPL 2220 - 222x125mm

DPL

2218

160x120mm

DPL 2210 - 152x86mm

Puertos

USB

2.0/Tarjeta

SD/MMC

Formato de imágenes BMP - GIF - JPG - PNG

Formato de audio AAC - APE - FLAC - MP3 - OGG - WAV - WMA

Formato de vídeo AVI - FLV - MKV - MPG - MP4 - RMVB - VOB - WMV - 3GP

Potencia absorbida máx: 7,5W

Baterías del mando a distancia: 1xCR2025 3V

GARANTÍA

1. El aparato tiene una garantía de 24 meses a partir de la fecha de fabricación indicada en la tarjeta sobre el producto.
2. La garantía está aplicada solamente a los productos no desarreglados y reparados por los centros de asistencia TREVI. Además, la garantía incluye la reparación de los componentes a causa de defectos de fabricación, con la exclusión de etiquetas, botones y partes removibles.
3. TREVI no es responsable por daños directos o indirectos a cosas y/o personas causados por el uso o suspensión del uso del aparato.

Advertencias para la correcta eliminación del producto.

El símbolo que aparece en el aparato indica que el residuo debe ser objeto de “recogida selectiva” por tanto el producto no se debe eliminar junto con residuos urbanos.

El usuario deberá entregar el producto a los “centros de recogida selectiva” creados por las administraciones municipales o bien al distribuidor cuando adquiera un nuevo producto.

La recogida selectiva del residuo y las sucesivas operaciones de tratamiento, recuperación y eliminación favorecen la fabricación de aparatos con materiales reciclados y limitan los efectos negativos en el medio ambiente y la salud causados por una gestión incorrecta del residuo.

La eliminación abusiva del producto da lugar a la aplicación de sanciones administrativas.
