MANUALE UTENTE B150MDVS R2.0 ASROCK

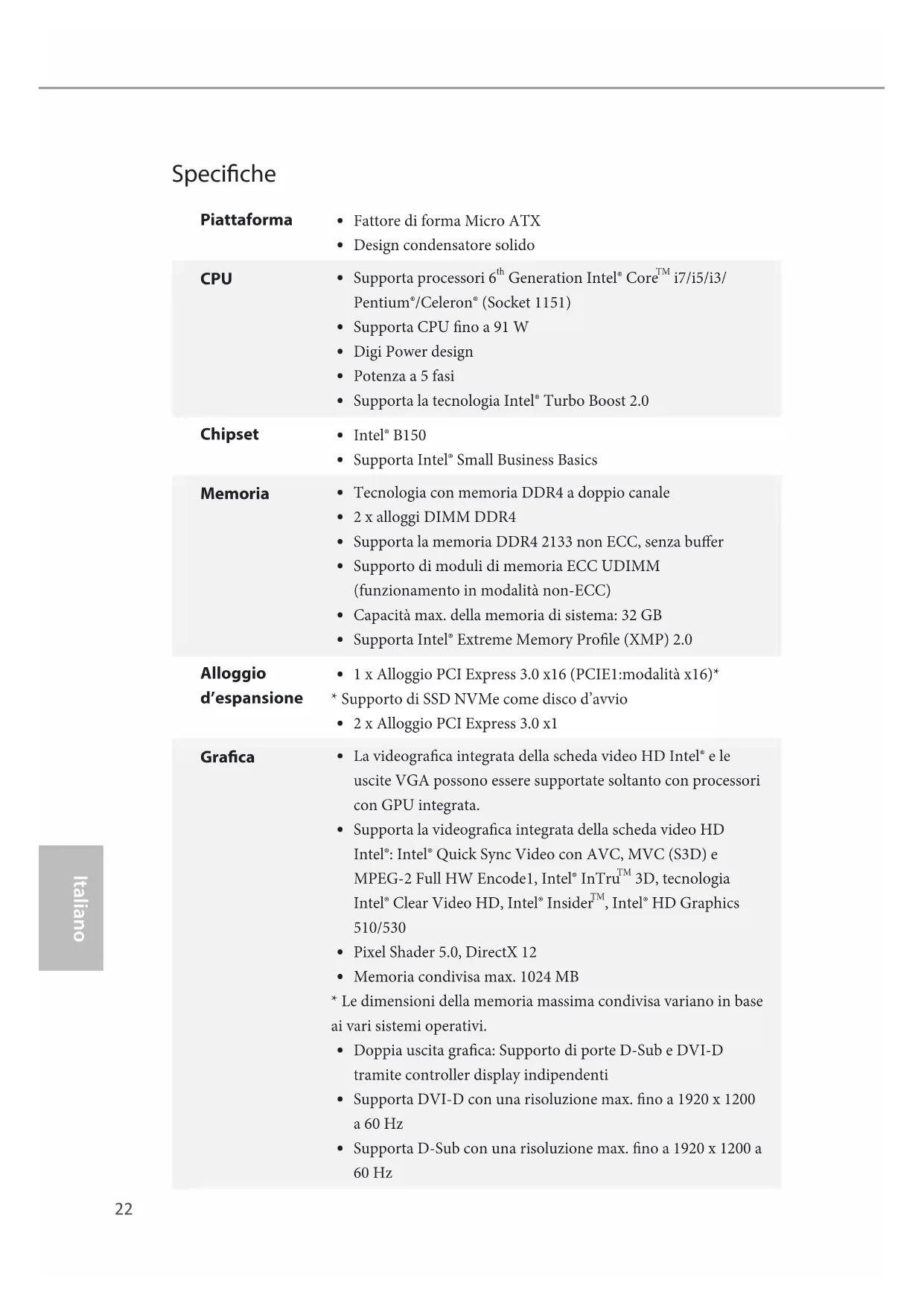

Fattore di forma Micro ATX

Design condensatore solido CPU

Tecnologia con memoria DDR4 a doppio canale

Supporta la memoria DDR4 2133 non ECC, senza buer

Supporto di moduli di memoria ECC UDIMM (funzionamento in modalità non-ECC)

Capacità max. della memoria di sistema: 32 GB

1 x Alloggio PCI Express 3.0 x16 (PCIE1:modalità x16)*

• Supporto di SSD NVMe come disco d’avvio

La videograca integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

• Le dimensioni della memoria massima condivisa variano in base ai vari sistemi operativi.

Doppia uscita graca: Supporto di porte D-Sub e DVI-D tramite controller display indipendenti

Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a 60 Hz23 Italiano

Supporto accelerazione codec multimediale: HEVC, VP8, VP9

Supporto di HDCP con le porta DVI-D

Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porta DVI-D Audio

• Per congurare l’audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanale tramite il driver audio.

Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)

Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)

Supporta il rilevamento cavo LAN

2 x Porte USB 2.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))*

4 x Porte USB 3.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))*

• La funzione di riattivazione ACPI è supportata solo dalle porte USB sulla parte posteriore.

Connettori audio HD: Ingresso linea / altoparlante frontale / microfono Archiviazione

1 x collegamento altoparlante e intrusione telaio

1 x Connettore ventola CPU (4 pin)

2 x connettore ventola telaio (4 pin)

• Il connettore della ventola della CPU supporta ventole della CPU con una potenza massima di 1 A (12 W).

1 x connettore alimentazione ATX 24 pin

1 x Connettore alimentazione 12V 8-pin

1 x connettore audio pannello frontale

2 x Collettori USB 2.0 (supporto di 4 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) Funzionalità BIOS

AMI UEFI Legal BIOS con interfaccia di supporto multilingue

Eventi di riattivazione conformi a ACPI 5.0

Regolazione variabile tensione CPU, DRAM, PCH 1,0V, VC- CIO Hardware Monitor

Tachimetro ventola CPU/telaio

Ventola silenziosa CPU/telaio (regolazione automatica velocità in base alla temperatura della CPU)

Ventola CPU/telaio con controllo di varie velocità

Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore,

• Per installare Windows® 7, è necessario un disco di installazione modicato con i driver xHCI integrati nel le ISO. Fare riferimento a pagina 54 per altre istruzioni dettagliate.

• Per il driver aggiornato di Windows® 10, visitare il sito ASRock all’indirizzo: http://www.asrock.com Certicazioni
