MODE D'EMPLOI B150MDVS R2.0 ASROCK

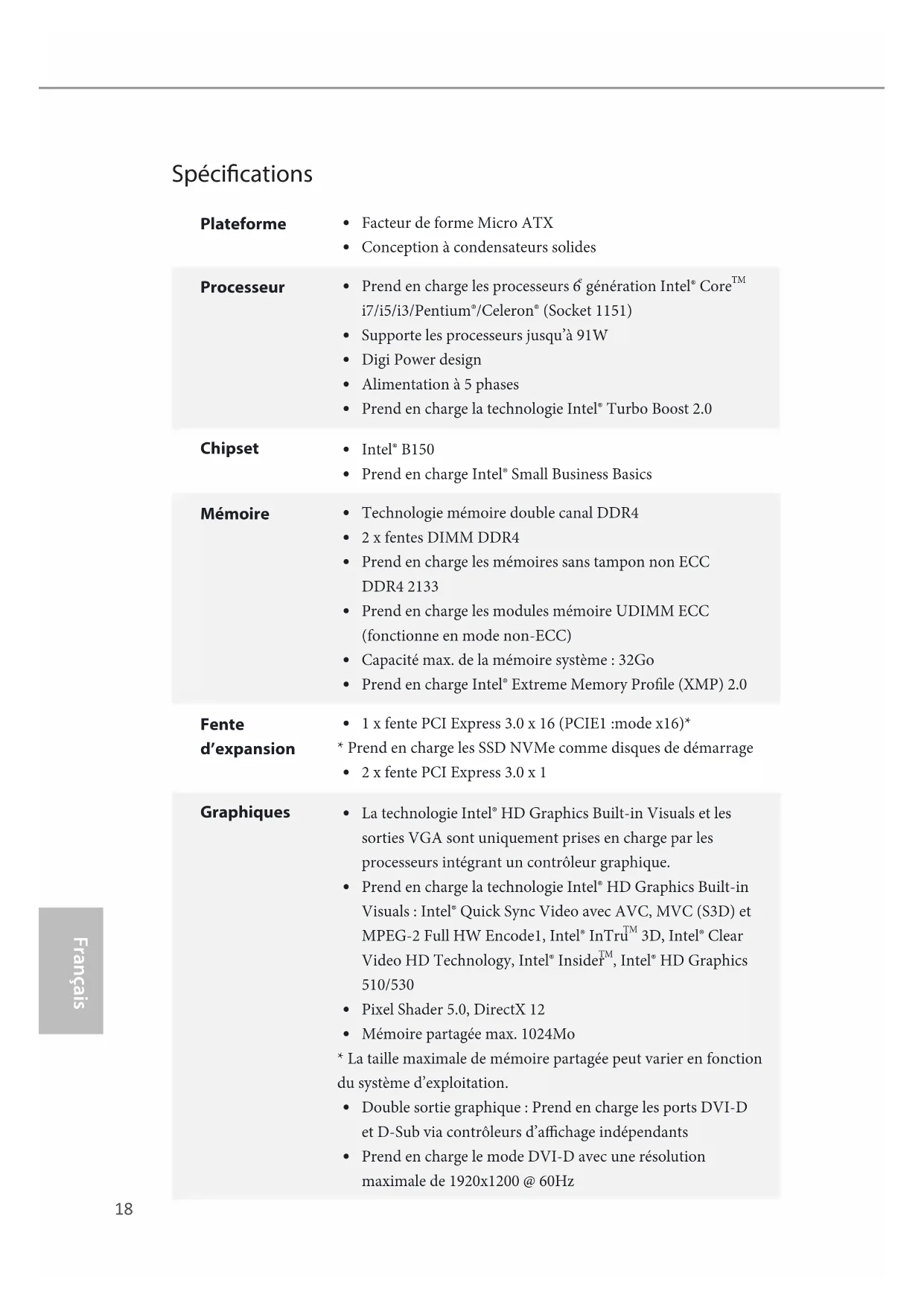

Français Spécications Plateforme

Facteur de forme Micro ATX

Conception à condensateurs solides Processeur

Prend en charge les processeurs 6

génération Intel® Core

Supporte les processeurs jusqu’à 91W

Alimentation à 5 phases

Prend en charge les mémoires sans tampon non ECC DDR4 2133

Prend en charge les modules mémoire UDIMM ECC (fonctionne en mode non-ECC)

Capacité max. de la mémoire système : 32Go

  • Prend en charge les SSD NVMe comme disques de démarrage

La technologie Intel® HD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

  • La taille maximale de mémoire partagée peut varier en fonction du système d’exploitation.

Double sortie graphique: Prend en charge les ports DVI-D et D-Sub via contrôleurs d’achage indépendants

Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz19 Français

Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge les codecs multimédias accélérés: HEVC, VP8, VP9

  • Pour congurer l’audio 7.1 CH HD, il est nécessaire d’utiliser un module audio HD pour panneau frontal et d’activer la fonc- tion audio multicanal via le pilote audio.

Protection contre les surtensions (Protection complète contre les pics ASRock)

Capuchons ELNA Audio Réseau

Prend en charge la fonction Wake-On-LAN

Protection contre les orages/décharges électrostatiques (Protection complète contre les pics ASRock)

Prend en charge la détection de câble LAN

Prend en charge PXE Connectique du panneau arrière

2 x ports USB 2.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))*

4 x ports USB 3.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))*

  • La fonction de réveil par ACPI est uniquement prise en charge sur les ports USB arrière.

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone20 Français Stockage

6 x connecteurs SATA3 6,0 Gb/s, compatibles avec les fonc- tions NCQ, AHCI et «Hot Plug» Connecteur

1 x embase pour port d’impression

1 x embase pour port COM

1 x prise DEL d’alimentation et emplacement sur châssis

1 x connecteur pour ventilateur de processeur (4 broches)

2 x connecteur pour ventilateur de châssis (4 broches)

  • Le connecteur du ventilateur de l’unité centrale CPU prend en charge un ventilateur CPU d’une puissance maximale de 1A (12W).

1 x connecteur d’alimentation ATX 24 broches

1 x connecteur d’alimentation 12V 8 broches

1 x connecteur audio panneau frontal

2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

1 x embase USB 3.0 (2 ports USB 3.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) Caractéris- tiques du BIOS

BIOS UEFI AMI avec prise en charge d’interface graphique multilingue

Réglage de la tension CPU, DRAM, PCH 1,0V, VCCIO Surveillance du matériel

Détection de la température du processeur/châssis

Tachéomètre ventilateur processeur/châssis

Ventilateur silencieux processeur/châssis (réglage automa- tique de la vitesse du ventilateur du châssis d’après la tem- pérature du processeur)

Contrôle simultané des vitesses des ventilateurs processeur/ châssis

Détection CHASSIS OUVERT

Système d’exploitation

  • Pour installer Windows® 7, un disque d'installation modié avec les pilotes xHCI intégrés au chier ISO est requis. Reportez-vous à la page 54 pour des instructions plus détaillées.
  • Pour le pilote mis à jour pour Windows® 10, veuillez visiter le site Web d'ASRock pour plus de détails: http://www.asrock.com Certica- tions
