MANUAL DE UTILIZADOR B150MDVS R2.0 ASROCK

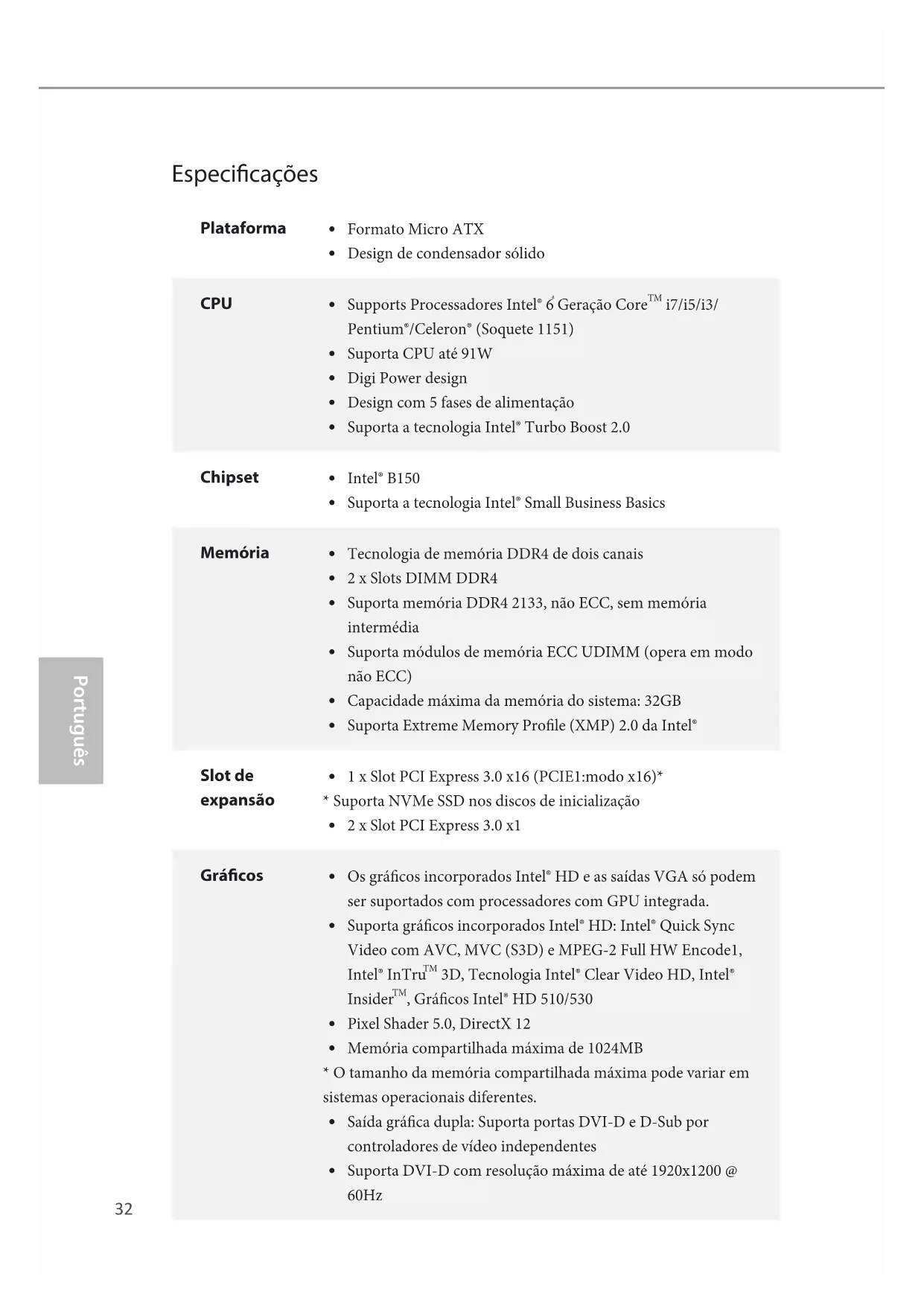

Português Especicações Plataforma

Design com 5 fases de alimentação

Suporta memória DDR4 2133, não ECC, sem memória intermédia

Suporta módulos de memória ECC UDIMM (opera em modo não ECC)

Capacidade máxima da memória do sistema: 32GB

Suporta Extreme Memory Prole (XMP) 2.0 da Intel® Slot de expansão

• Suporta NVMe SSD nos discos de inicialização

Os grácos incorporados Intel® HD e as saídas VGA só podem ser suportados com processadores com GPU integrada.

Memória compartilhada máxima de 1024MB

• O tamanho da memória compartilhada máxima pode variar em sistemas operacionais diferentes.

Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz33 Português

Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz

Suporta reprodução Full HD 1080p Blu-ray (BD) com Porta DVI-D Áudio

• Para congurar Áudio 7.1 CH HD, é necessário usar um módulo de áudio de painel frontal HD e habilitar o recurso de áudio multi-canal pelo driver de áudio.

Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock)

Suporta Proteção contra Relâmpago/EDS (Proteção Total Con- tra Picos ASRock)

Suporta Detecção de Cabo LAN

2 x Portas USB 2.0 (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))*

4 x Portas USB 3.0 (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))*

• A função de alerta de ACPI é suportada somente nas portas USB traseiras.

1 x Terminal de porta de impressão

1 x Intrusão do Chassi e Cabeçote de Autofalante

• O Conector de Ventoinha da CPU suporta a ventoinha da CPU de potência máxima de 1A (12W).

1 x conector alimentação ATX 24 pinos

2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) Funções da BIOS

ACPI 5.0 compatível com eventos de despertar

Tacômetro da Ventoinha da CPU/Gabinete

Ventoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU)

Controle de multi velocidade da Ventoinha da CPU/Gabinete

Detecção de ABERTURA da CAIXA

Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore,

Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit *Para instalar o SO Windows 7, um disco de instalação modicado com condutores xHCI no arquivo ISO é necessário. Favor consultar a página 54 para mais instruções detalhadas.

• Para o driver atualizado do Windows® 10, por favor, visite o website da ASRock para mais detalhes: http://www.asrock.com Certicações
