MANUALE UTENTE CUBE RM3000 Concept

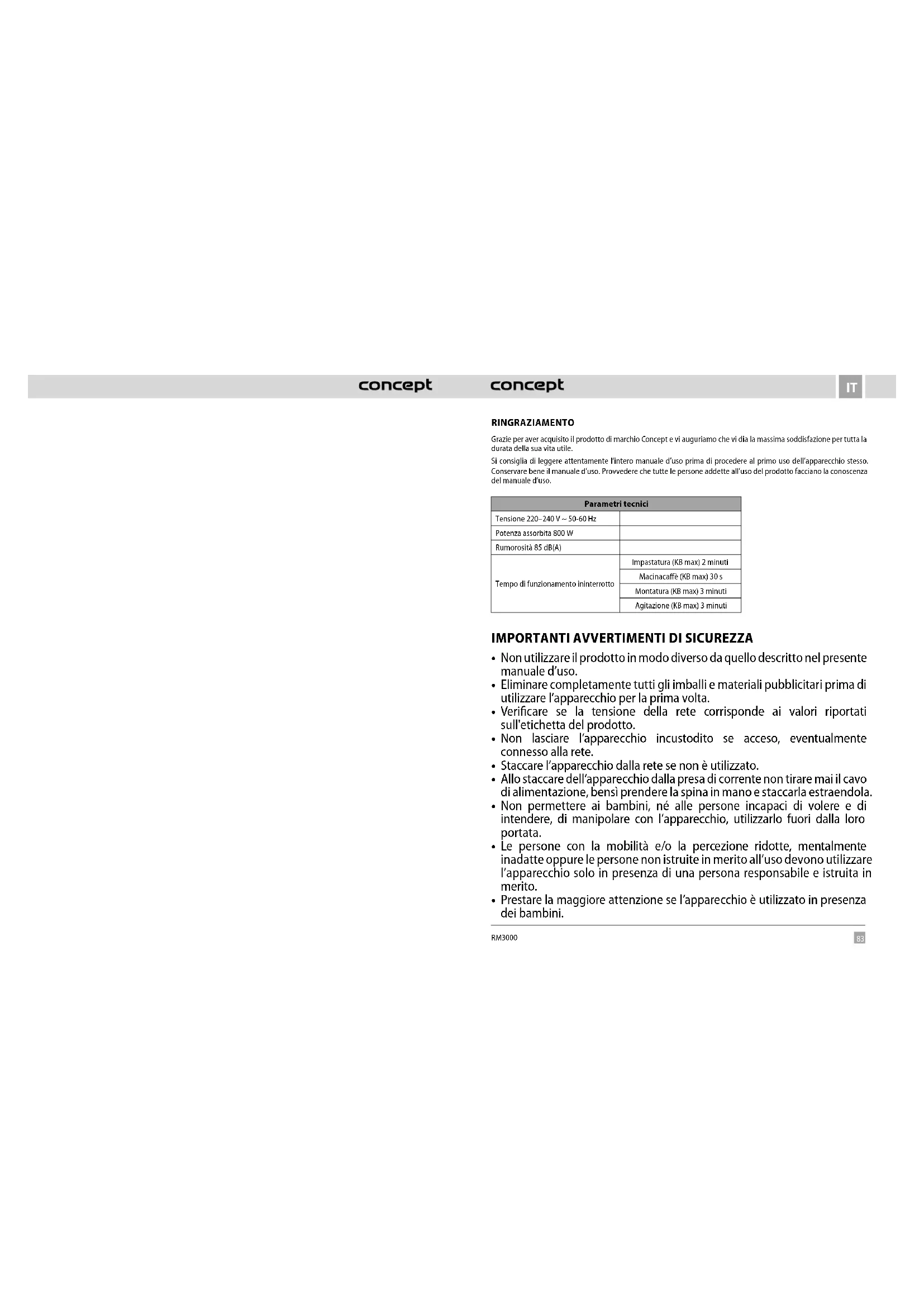

RM3000 RINGRAZIAMENTO Grazie per aver acquisito il prodotto di marchio Concept e vi auguriamo che vi dia la massima soddisfazione per tutta la durata della sua vita utile. Si consiglia di leggere attentamente l’intero manuale d’uso prima di procedere al primo uso dell’apparecchio stesso. Conservare bene il manuale d’uso. Provvedere che tutte le persone addette all’uso del prodotto facciano la conoscenza del manuale d’uso. Parametri tecnici Tensione 220–240 V ~ 50-60 Hz Potenza assorbita 800 W Rumorosità 85 dB(A) Tempo di funzionamento ininterrotto Impastatura (KB max) 2 minuti Macinacaffè (KB max) 30 s Montatura (KB max) 3 minuti Agitazione (KB max) 3 minuti

IMPORTANTI AVVERTIMENTI DI SICUREZZA

• Non utilizzare il prodotto in modo diverso da quello descritto nel presente manuale d’uso.

• Eliminare completamente tutti gli imballi e materiali pubblicitari prima di utilizzare l’apparecchio per la prima volta.

• Verificare se la tensione della rete corrisponde ai valori riportati sull'etichetta del prodotto.

• Non lasciare l’apparecchio incustodito se acceso, eventualmente connesso alla rete.

• Staccare l’apparecchio dalla rete se non è utilizzato.

• Allo staccare dell’apparecchio dalla presa di corrente non tirare mai il cavo di alimentazione, bensì prendere la spina in mano e staccarla estraendola.

• Non permettere ai bambini, né alle persone incapaci di volere e di intendere, di manipolare con l’apparecchio, utilizzarlo fuori dalla loro portata.

• Le persone con la mobilità e/o la percezione ridotte, mentalmente inadatte oppure le persone non istruite in merito all’uso devono utilizzare l’apparecchio solo in presenza di una persona responsabile e istruita in merito.

• Prestare la maggiore attenzione se l’apparecchio è utilizzato in presenza dei bambini.84 85 ITIT RM3000 RM3000

• Non permettere che l ’apparecchio sia utilizzato come giocatolo.

• Non lasciare pendere il cavo di alimentazione oltre il bordo del tavolo odel banco da lavoro.

• Non utilizzare l’apparecchio all’esterno in un ambiente umido, si corre rischio di un infortunio causato dalla corrente elettrica.

• Non utilizzare accessori diversi da quelli raccomandati dal produttore.

• Non utilizzare l’apparecchio se il cavo di alimentazione o la spina risultano danneggiati, il tale difetto deve essere riparato da un’officina autorizzata.

• Non spostare mai l’apparecchio tenendolo appeso sul suo cavo di alimentazione.

• Tenere l’apparecchio lontano dalle fonti di calore quali radiatori, stufe etc. Proteggere contro i raggi del sole diretti e contro l’umidità.

• Non utilizzare l’apparecchio se si hanno le mani bagnate.

• Al momento di montaggio di accessori, pulizia o nel caso di guasto sconnettere l’apparecchio dalla rete togliendo la spina dalla presa.

• L’apparecchio di vostro possesso è adatto solo per uso domestico, non per uso commerciale.

• Non immergere il cavo di alimentazione, la spina o l’apparecchio stesso nell’acqua o in un altro liquido.

• Controllare regolarmente l’integrità dell’apparecchio e/o del cavo di alimentazione. Non accendere mai l’apparecchio se risulta danneggiato.

• Non toccare le parti dell’apparecchio in movimento.

• All’uso dell’apparecchio legare bene i cappelli e vestire indumenti aderenti.

• Prestare la massima attenzione alla manipolazione con le lame che sono molto affilate.

• È vietato di utilizzare gli accessori dell’apparecchio nel forno a microonde.

• At tenzione: immediatamente dopo lo spegnimento oppure scollegamento dell’apparecchio dalla rete alcune sue parti mobili possono rimanere ancora in movimento. Attendere che si fermino completamente.

• Utilizzare l’apparecchio solo ed esclusivamente per lavorare gli alimenti.

• La temperatura massima degli alimenti da lavorare è 80°C. Non utilizzare mai l’apparecchio per lavorare gli alimenti bollenti!

• Non procedere mai alla riparazione dell’apparecchio. Rivolgersi sempre ad un’officina autorizzata.

• Non lasciare mai l‘apparecchio incustodito se acceso.

• Non bypassare mai dispositivi di sicurezza.

• Collocare l’apparecchio su una superficie liscia, piana e stabile.

• Non connettere l’apparecchio alla rete prima che si attivino tutti idispositivi di sicurezza.

• L’apparecchio può essere utilizzato dai bambini d’età superiore a8anni. Le persone di capacità fisiche e mentali ridotte e/o non pratiche possono utilizzare l’apparecchio solo in presenza delle persone istruite einformate sugli eventuali rischi uniti all’uso. La pulizia e la manutenzione dell’apparecchio non deve essere effettuata dai bambini se essi sono d’età inferiore a 8 anni o se non presente una persona esperta. I bambini d’età inferiore a 8 anni devono stare lontani dalla portata dell’apparecchio e dal suo cavo di alimentazione. L’apparecchio non è un giocatolo per bambini.

• L’apparecchio può essere utilizzato dalle persone con le capacità fisiche e mentali ridotte oppure in assenza delle esperienze e/o conoscenze solo se le persone sono vigilate oppure sono state istruite sull’uso sicuro dell’apparecchio e comprendono gli eventuali rischi. L’apparecchio non èun giocatolo per bambini. Un eventuale danno causato dal mancato rispetto delle indicazioni previste dal produttore non può essere coperto dalla garanzia.86 87 ITIT RM3000 RM3000

DESCRIZIONE DEL PRODOTTO

1 Coperchio del frullatore 2 Recipiente da lavoro 3 Regolatore di velocità 4 Pressino 5 Tramoggia 6 Cono dello spremiagrumi 7 Colino estrattore 8 Colino del frullatore 9 Albero 10 Porta grattugia 11 Grattugia per trance grosse 12 Grattugia Patatine 13 Grattugia fine 14 Grattugia grossolana 15 Grattugia per trance fini 16 Macinacaffè 17 Set delle fruste per montare 18 Attrezzo per pulire il set lame per la produzione dei cubi 19 Set delle lame per la produzione dei cubi 20 Corpo dell’apparecchio 21 Lame da impastatura 22 Lame da taglio 23 Vano accessori 24 Contenitore del frullatore

Nota: Non superare la durata massima di funzionamento continuo (KB max), si veda la tabella dei parametri tecnici. Montatura

1. Montare il recipiente da lavoro sul corpo dell’apparecchio e fissarlo ruotandolo

nel senso antiorario (se montato correttamente, le frecce indicate sul recipiente da lavoro e sul corpo dell’apparecchio sono orientate una contro l’altra).

2. Montare l’albero sull’innesto all’interno del recipiente da lavoro.

3. Montare il set delle fruste per montare sull’albero all’interno del recipiente da lavoro.

4. Mettere gli ingredienti nel recipiente. Non superare la quantità ammessa degli

alimenti indicata dalla tacca sul recipiente da lavoro.

5. Montare il coperchio sul recipiente da lavoro e fissarlo ruotandolo nel senso

antiorario (se montato correttamente, le frecce indicate sul coperchio e sulla maniglia del recipiente da lavoro sono orientate una contro l’altra).

6. Connettere l’apparecchio alla rete.

7. Tramite il regolatore di velocità accendere l’apparecchio alla velocità 1 oppure 2.

8. Terminata la montatura girare il regolatore di velocità nella posizione “0/spento”

estaccare la spina dalla rete.

1. Mettere gli alimenti nel contenitore del frullatore.

a. Per separare i semi (per esempio delle fragole) dagli alimenti frullati inserire nel recipiente il colino del frullatore (8) e mettere gli alimenti dentro il colino.

2. Montare il coperchio sul contenitore del frullatore e bloccarlo ruotandolo nel senso

3. Mettere il tappo nel foro sul coperchio.

4. Montare il contenitore del frullatore sul corpo dell’apparecchio e bloccarlo

ruotandolo nel senso antiorario.

5. Connettere l’apparecchio alla rete.

6. Tramite il regolatore di velocità accendere l’apparecchio alla velocità 1 oppure 2 (in

funzione degli alimenti lavorati).

7. Spegnere l’apparecchio mettendo il regolatore di velocità nella posizione “0/

8. Staccare la spina dalla presa.

9. A questo punto rimuovere il contenitore del frullatore.

SUGGERIMENTI Aggiungere gli ingredienti solo se l’apparecchio è spento. Se tolto il tappo dal foro sul coperchio l’alimento può essere aggiunto anche mentre l’apparecchio lavora.88 89 ITIT RM3000 RM3000 Grattugia

1. Montare il recipiente da lavoro sul corpo dell’apparecchio e fissarlo ruotandolo

nel senso antiorario (se montato correttamente, le frecce indicate sul recipiente da lavoro e sul corpo dell’apparecchio sono orientate una contro l’altra).

2. Montare l’albero sull’innesto all’interno del recipiente da lavoro.

3. Montare la grattugia occorrente per lavoro da fare nel porta grattugia.

4. Montare il porta grattugia sull’albero all’interno del recipiente da lavoro.

5. Montare il coperchio sul recipiente da lavoro e fissarlo ruotandolo nel senso

antiorario (se montato correttamente, le frecce indicate sul coperchio e sulla maniglia del recipiente da lavoro sono orientate una contro l’altra).

6. Connettere l’apparecchio alla rete.

7. Tramite il regolatore di velocità accendere l’apparecchio alla velocità 1 oppure 2 (in

funzione degli alimenti lavorati).

8. Mettere gli ingredienti nel caricatore e premerli utilizzando l’apposito pestello.

9. Terminata la lavorazione mettere il regolatore di velocità nella posizione “0/spento”

e staccare la spina dalla rete.

10. Estrarre il recipiente.

Set delle lame per la produzione dei cubi

1. Montare insieme le lame del set delle lame (si veda la figura).

2. Montare l’albero sull’innesto all’interno del recipiente da lavoro.

3. Montare il set delle lame per la produzione dei cubi sull’albero all’interno del

recipiente da lavoro.

4. Una parte del set delle lame deve essere posizionata al livello della maniglia del

5. Montare il coperchio sul recipiente da lavoro e fissarlo ruotandolo nel senso

antiorario (se montato correttamente, le frecce indicate sul coperchio e sulla maniglia del recipiente da lavoro sono orientate una contro l’altra).

6. Montare il recipiente da lavoro sul corpo dell’apparecchio e fissarlo ruotandolo

nel senso antiorario (se montato correttamente, le frecce indicate sul recipiente da lavoro e sul corpo dell’apparecchio sono orientate una contro l’altra).

7. Connettere l’apparecchio alla rete.

8. Tramite il regolatore di velocità accendere l’apparecchio alla velocità 1 oppure 2 (in

funzione degli alimenti lavorati).

9. Mettere gli ingredienti nel caricatore e premerli utilizzando l’apposito pestello.

10. Terminata la preparazione dell’alimento girare il regolatore di velocità nella

posizione “0/spento” e staccare la spina dalla rete.

1. Montare il recipiente da lavoro sul corpo dell’apparecchio e fissarlo ruotandolo nel

senso antiorario (se montato correttamente, le frecce indicate sul recipiente da lavoro e sul corpo dell’apparecchio sono orientate una contro l’altra).

3. Mettere gli ingredienti nel recipiente. Non superare la quantità ammessa degli

alimenti indicata dalla tacca sul recipiente da lavoro.

4. Montare il coperchio sul recipiente da lavoro e fissarlo ruotandolo nel senso

antiorario (se montato correttamente, le frecce indicate sul coperchio e sulla maniglia del recipiente da lavoro sono orientate una contro l’altra).

5. Connettere l’apparecchio alla rete.

6. Tramite il regolatore di velocità accendere l’apparecchio alla velocità 1 oppure 2 (in

funzione degli alimenti lavorati).

7. Terminata la lavorazione mettere il regolatore di velocità nella posizione “0/spento”

e staccare la spina dalla rete.

8. Estrarre il recipiente.

1. Montare il recipiente da lavoro sul corpo dell’apparecchio e fissarlo ruotandolo

nel senso antiorario (se montato correttamente, le frecce indicate sul recipiente da lavoro e sul corpo dell’apparecchio sono orientate una contro l’altra).

2. Montare l’albero sull’innesto all’interno del recipiente da lavoro.

3. Montare il colino estrattore sull’albero all’interno del recipiente da lavoro e fissarlo

ruotandolo nel senso antiorario (se posiziona correttamente, il segno del lucchetto sul colino estrattore si trova contro la maniglia del recipiente da lavoro).

4. Montare il cono dello spremiagrumi sul colino estrattore.

5. Connettere l’apparecchio alla rete

6. Arance o limoni vanno tagliati a metà. Posizionare la metà del frutto agrume sul

cono e premerlo leggermente.

7. Tramite il regolatore di velocità accendere l’apparecchio alla velocità 1 oppure 2 (in

funzione degli alimenti lavorati).

8. Terminata la lavorazione mettere il regolatore di velocità nella posizione “0/spento”

e staccare la spina dalla rete. Macinino

1. Riempire il dispenser del macinino.

2. Montare la parte dei coltelli sul recipiente del macinino e bloccarla ruotandola nel

3. Mettere il macinino con il fondo verso basso, montarlo sul corpo dell’apparecchio

efissalo ruotandolo nel senso antiorario.

4. Tramite il regolatore di velocità accendere l’apparecchio alla velocità 1 oppure 2 (in

funzione degli alimenti lavorati).

5. Terminata la lavorazione girare il regolatore di velocità nella posizione “0/spento”

estaccare la spina dalla rete.

6. A questo punto estrarre il macinacaffè.

Nota: Per tutte le funzioni può essere utilizzato il regime ad impulsi: Mettendo il regolatore di velocità nella posizione „P“ l’apparecchio lavora a massima potenza. Una volta rilasciato il regolatore torna di nuovo nella posizione “0/spento”.90 91 ITIT RM3000 RM3000

PULIZIA E MANUTENZIONE

• Prima di pulire l’apparecchio staccare il cavo di alimentazione dalla presa di corrente.

• Non immergere mai la base dell’apparecchio contenente il motore nell’acqua.

• Per pulire l’apparecchio non utilizzare detergenti abrasivi.

• Per pulire le parti esterne dell'apparecchio utilizzare panno umido.

LAVAGGIO DELLE SINGOLE PARTI

Lavaggio sotto l’acqua corrente Lavaggio nella lavastoviglie Pulizia con un panno umido ASSISTENZA La manutenzione più impegnativa e/o la riparazione che richiede l’intervento sulle parti interne dell’apparecchio devono essere fatte esclusivamente dal centro di assistenza autorizzato o da una persona esperta e qualificata.

PROTEZIONE DELL’AMBIENTE

• Riciclare imballi e prodotti vecchi, alla fine di loro ciclo di vita.

• La scatola in cui si acquista il prodotto può essere recuperata come rifiuto differenziato.

• I sacchetti in polietilene (PE) possono essere recuperati come rifiuto differenziato. Riciclaggio del prodotto alla fine della sua vita utile L’apparecchio è identificato in conformità alla Direttiva 2012/19/EU del Parlamento europeo e del Consiglio sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Il simbolo riportato sul prodotto indica che il prodotto stesso non può essere smaltito come rifiuto urbano. Va portato in un centro di raccolta dei rifiuti elettrici ed elettronici. Provvedendo allo smaltimento corretto del prodotto si può prevenire l’impatto negativo sull’ambiente e/o sulla salute umana nel caso di mancato riciclaggio. Lo smaltimento deve essere effettuata in conformità alle norme regolanti la gestione dei rifiuti. Le maggiori informazioni sulle modalità dello smaltimento del prodotto sono reperibili presso l’ufficio locale di amministrazione pubblica oppure nel negozio dove il prodotto è stato acquistato. Il presente prodotto rispetta tutti i requisiti elementari stabiliti dalle normative UE inerenti. Il produttore si riserva di apportare le modifiche ai testi relativi al prodotto, al suo disegno e alle relative specifiche tecniche senza preavviso.93

Condizioni di garanzia

CONDIZIONI DI GARANZIA

Garanzia Il produttore (eventualmente l’importatore) risponde della conformità del prodotto ai requisiti normativi previsti dalle rispettive norme tecniche. Il produttore garantisce inoltre che il prodotto ha le qualità riportate nei documenti che si riferiscono alla merce o che l’utente si aspetta di ricevere al riguardo della natura della merce, e che il prodotto stesso è adatto al fine indicato dal produttore. Il periodo di garanzia si stabilisce a 24 mesi dalla data di accettazione del prodotto da parte dell’utente. La garanzia non si riferisce all’usura del prodotto provocata dall’uso normale del prodotto stesso. Il diritto di sostituzione della merce per difetto sul prodotto non spetta all’utente se quest’ultimo era al corrente del rispettivo difetto prima di accettare la merce o se il difetto lo aveva causato lui stesso. La garanzia non si riferisce ai seguenti casi, quando (in particolare):

• non sono state rispettate le condizioni di installazione, funzionamento ed uso corretto del prodotto riportate nel manuale d’uso del prodotto stesso;

• il danneggiamento è di natura meccanica termica, chimica o elettrica, tipo cortocircuito, oppure è stato causato dalla sovratensione nella rete;

• il difetto è stato causato da un intervento inopportuno da parte di un terzo;

• il difetto è stato causato dalla furia degli elementi;

• il difetto è stato provocato dalla manutenzione insufficiente e/o impropria, eseguita in contrasto con quanto riportato nel manuale d’uso, ivi compresi idifetti causati dal calcare o da altri sedimenti;

• il cambio di colore e/o i graffi sulle superfici di riscaldamento sono la conseguenza di uso normale;

• le alterazioni visive e funzionali dovute ai raggi di sole, alla radiazione termica e/o ai sedimenti;

• decorsa la vita utile di alcuni elementi del prodotto, per esempio degli accumulatori, delle lampadine etc. La garanzia non si riferisce agli adempimenti concessi gratuitamente insieme con il prodotto (omaggi, materiale pubblicitario etc.). Procedura di reclamo Il reclamo del prodotto deve essere fatto senza rinvii una volta accertato il difetto, comunque entro e non oltre la scadenza del periodo di garanzia. Il reclamo del prodotto va presentato presso il venditore del prodotto stesso, ovvero presso un centro autorizzato qualsiasi. La lista dei centri assistenza autorizzati fa parte della confezione del prodotto oè reperibile sul sito www.my-concept.com. Prima di presentare il prodotto al reclamo, esso deve essere dovutamente pulito e pure imballato, qualora va spedito in un centro autorizzato onde evitare il suo danneggiamento. L’utente finale è tenuto a presentare il documento attestante l’acquisto del prodotto. Al prodotto deve essere allegata la lettera con la descrizione del difetto contestato e l’opzione per la gestione del reclamo. Gestione del reclamo Qualora si tratti di un difetto riparabile, l’utente ha diritto alla riparazione gratuita e tempestiva del prodotto. Se, considerata la natura del difetto, non si tratta di una pretesa inadeguata, l’utente può richiedere la fornitura di un prodotto privo dei difetti (la sostituzione), oppure se il difetto interessa solo un elemento concreto del prodotto, la sostituzione di tale elemento. Se però, considerata la natura del difetto, la pretesa della sostituzione risulta inadeguata in particolare se il difetto può essere eliminato in tempi previsti, l’utente ha diritto alla riparazione gratuita del prodotto.

Qualora però si tratti di un difetto irreparabile eall’utente nasce il diritto alla sostituzione del prodotto o di una sua parte e la sostituzione non è praticabile, per esempio per motivi di vendita completa del rispettivo prodotto, l’utente ha diritto di restituire il prodotto (recedere dal contratto). Il diritto alla fornitura del prodotto nuovo (alla sostituzione), oppure al cambio di un elemento del prodotto ha l’utente anche nel caso di un difetto riparabile, se limitato nell’uso normale del prodotto per la presenza ripetuta del danno o per il numero maggiore dei danni. In tal caso l’utente ha diritto alla restituzione del prodotto (recesso dal contratto). Se non viene effettuata la restituzione del prodotto (recessione dal contratto) oppure se l’utente non rivendica il diritto alla fornitura del prodotto nuovo (sostituzione), alla sostituzione di un elemento del prodotto oppure alla riparazione del prodotto stesso, può richiedere uno sconto adeguato. L’utente ha diritto ad uno sconto adeguato anche qualora non gli possa essere fornito un prodotto nuovo, privo dei difetti, sostituito un elemento del prodotto oppure effettuata la riparazione del prodotto stesso, nonché qualora non possa essere posto il rimedio entro un periodo adeguato oppure il provvedimento al rimedio comporti dei grossi problemi all’utente stesso. Il venditore, il centro di assistenza autorizzato oppure un operatore incaricato da questi decidono sulla contestazione immediatamente, nei casi complicati entro tre giorni lavorativi. In quel tempo non viene calcolato il periodo necessario per una valutazione peritale del difetto. La contestazione del difetto e l’eliminazione dello stesso devono essere risolti senza rinvii, entro 30giorni dal giorno di presentazione del reclamo, salve le pattuizioni diverse fatte tra il centro di assistenza autorizzato e l’utente. Alla restituzione del prodotto (recessione dal contratto) l’utente è tenuto a restituire pure tutti gli accessori e tutti i documenti forniti insieme con il prodotto. L’utente non ha diritto a ricevere indietro i pezzi e gli elementi difettosi del prodotto sostituiti nell’ambito della riparazione. Ogni altro diritto dell’utente relativo all’acquisto del prodotto non viene meno con l’applicazione delle condizioni di garanzia. Nota: La contestazione del prodotto danneggiato durante il trasporto è regolata dall’ordinamento contestazioni del trasportatore. Produttore: Jindřich Valenta – Concept Vysokomýtská 1800, 565 01 Choceň Repubblica Ceca C.F. 13216660 tel.: + 420.465.471.400, fax: +420.465.473.304. email: servis@my-concept.cz www: www.my-concept.com Dettagli sul prodotto Modello: Numero di matricola: Data di vendita: Timbro e firma del produttore:132 133 LO7080 LO7080
