MANUALE UTENTE MFG 185 VESTFROST

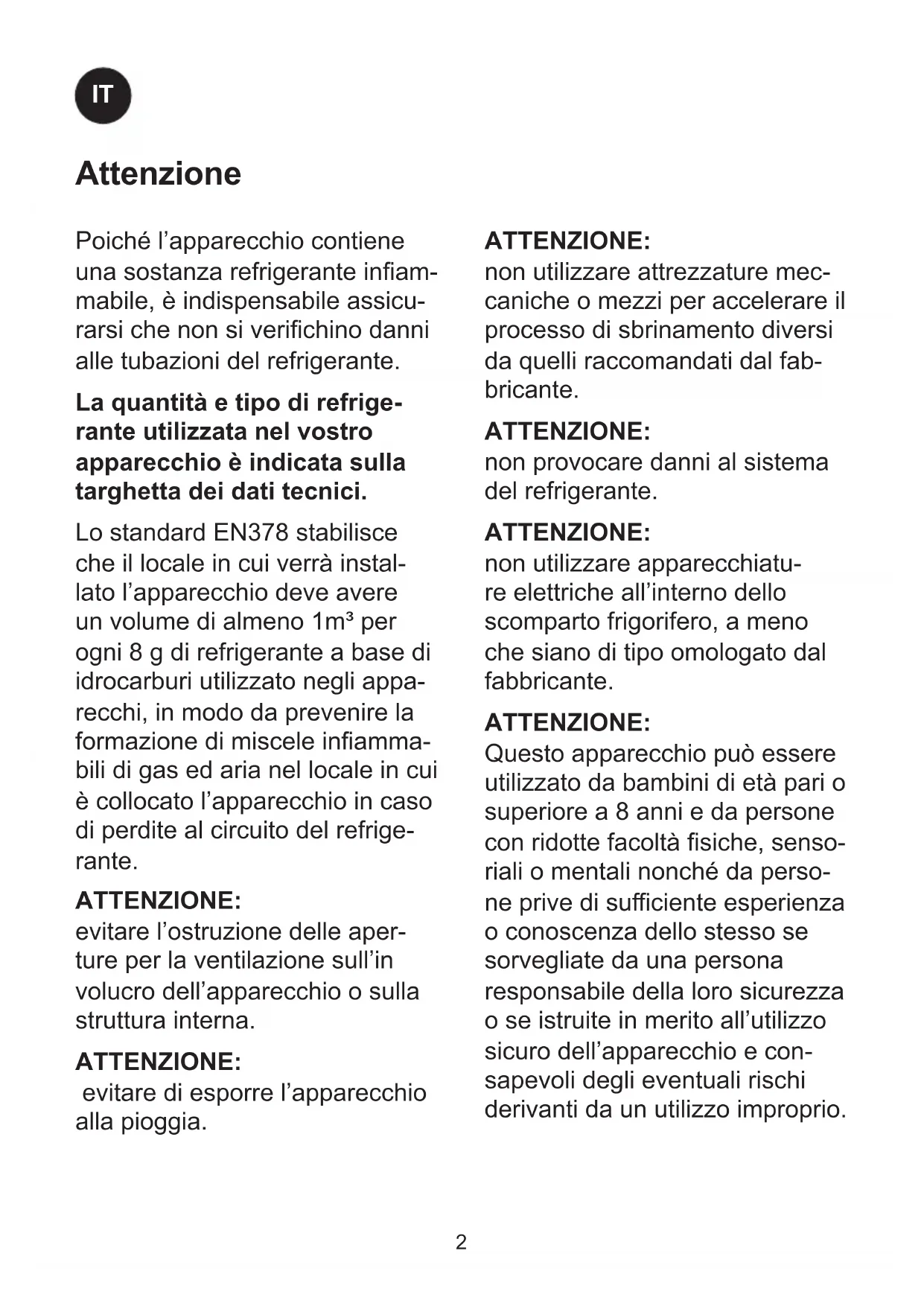

Poiché l'apparecchio contiene una sostanza refrigerante infiammabile, è indispensabile assicurarsi che non si verifichino danni alle tubazioni del refrigerante.

La quantità e tipo di refrigerante utilizzata nel vostro apparecchio è indicata sulla targhetta dei dati tecnici.

Lo standard EN378 stabilisce che il locale in cui verrà installato l'apparecchio deve avere un volume di almeno 1m³ per ogni 8 g di refrigerante a base di idrocarburi utilizzato negli apparecchi, in modo da prevenire la formazione di miscele infiammabili di gas ed aria nel locale in cui è collocato l'apparecchio in caso di perdite al circuito del refrigerante.

ATTENZIONE:

evitare l'ostruzione delle aperture per la ventilazione sull'in volucro dell'apparecchio o sulla struttura interna.

ATTENZIONE:

evitare di esporre l'apparecchio alla pioggia.

ATTENZIONE:

non utilizzare attrezzature meccaniche o mezzi per accelerare il processo di sbrinamento diversi da quelli raccomandati dal fabbricante.

ATTENZIONE:

non provocare danni al sistema del refrigerante.

ATTENZIONE:

non utilizzare apparecchiature elettriche all'interno dello scomparto frigorifero, a meno che siano di tipo omologato dal fabbricante.

ATTENZIONE:

Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza o conoscenza dello stesso se sorvegliate da una persona responsabile della loro sicurezza o se istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio.

ATTENZIONE:

I bambini non devono utilizzare l'apparecchio come un giocatto-lo.

ATTENZIONE:

I bambini non devono né pulire né utilizzare l'apparecchio da soli a meno che non abbiano un'età superiore agli 8 anni e che siano assistiti da parte di un adulto.

ATTENZIONE:

pericolo di incendio o di esplosione se si utilizzano refrigerante infiammabile. Per essere riparato solo da personale qualificato.

non conservare sostanze esplosive, come bombolette spray con propellenti infiammabili nell'unità.

ATTENZIONE:

quando si posiziona l'apparec- chio, assicurarsi che il cavo di alimentazione elettrica non sia intrappolato o danneggiato.

ATTENZIONE:

non collocare prese multiple portatili o alimentatori portatili sul retro dell'apparecchio.

- Tenere sempre le chiavi in un luogo diverso e fuori dalla portata dei bambini.

- Prima di sottoporre l'apparecchio ad operazioni di manutenzione o di pulizia, togliere la spina dalla presa di corrente o staccare l'alimentazione elettrica.

- In caso di danni al cordone di alimentazione, la sostituzione di quest'ultimo deve sempre essere effettuata dal fabbricante, da un suo addetto alla manutenzione o da simile personale qualificato onde evitare situazioni di pericolo.

- La formazione di brina sulle parti superiori e sulla parete interna dell'evaporatore è unsi raccomanda di sbrinare l'apparecchio durante le normali operazioni di pulizia e di manutenzione.

CLASS 1 LED PRODUCT

Indice

Attenzione....2

Dati tecnici....4

Impari a conoscere il Suo bottiglia cooler...5

Prima dell'uso....6

Installazione di guardia ventilazione......6

Gestione e funzionamento....9

Ricerca guasti....10

Sbrinamento, pulizia e manutenzione .....11

Garanzia, parti di ricambio e assistenza...12

Smaltimento....13

CE Dichiarazione di conformità...... A

Sorgente luminosa sostituibile da una persona qualificata

Alimentatore sostituibile da un utente finale

Questo apparecchio è conforme alle pertinenti direttive UE, ivi comprese la Direttiva Bassa Tensione 2014/35/EU e la Direttiva 2014/30/EU relativa alla compatibilità elettromagnetica

La targhetta fissata all'interno dell'apparecchio, fornisce diverse informazioni tecniche nonchè tipo e numero di serie.

Collegare l'apparecchio solo a corrente alternata a 220/240 V / 50Hz, tramite una presa installata a norma.

L'impresa deve essere protetta con dispositivo di sicurezza di 10A -13A

La presa per il collegamento dell'apparecchio deve essere liberamente accessibile.

Per gli apparecchi destinati all'uso in paesi non europei, è necessario se la tensione ed il tipo de corrente indicati corrispondono ai valori delle rete elettrica locale

Dati per la tensione e potenza / corrente, sono indicati sulla targhetta di identificazione.

In caso di danni al cordone di alimentazione, la sostituzione di quest'ultimo deve sempre essere effettuata dal fabbricante, da un suo addetto alla manutenzione o da simile personale qualificato onde evitare situazioni di pericolo.

Queste informazioni sono riportate sulla targhetta all'interno dell'armadio. La targhetta contiene diverse informazioni di carattere tecnico, ivi compresi i numeri di tipo e di serie.

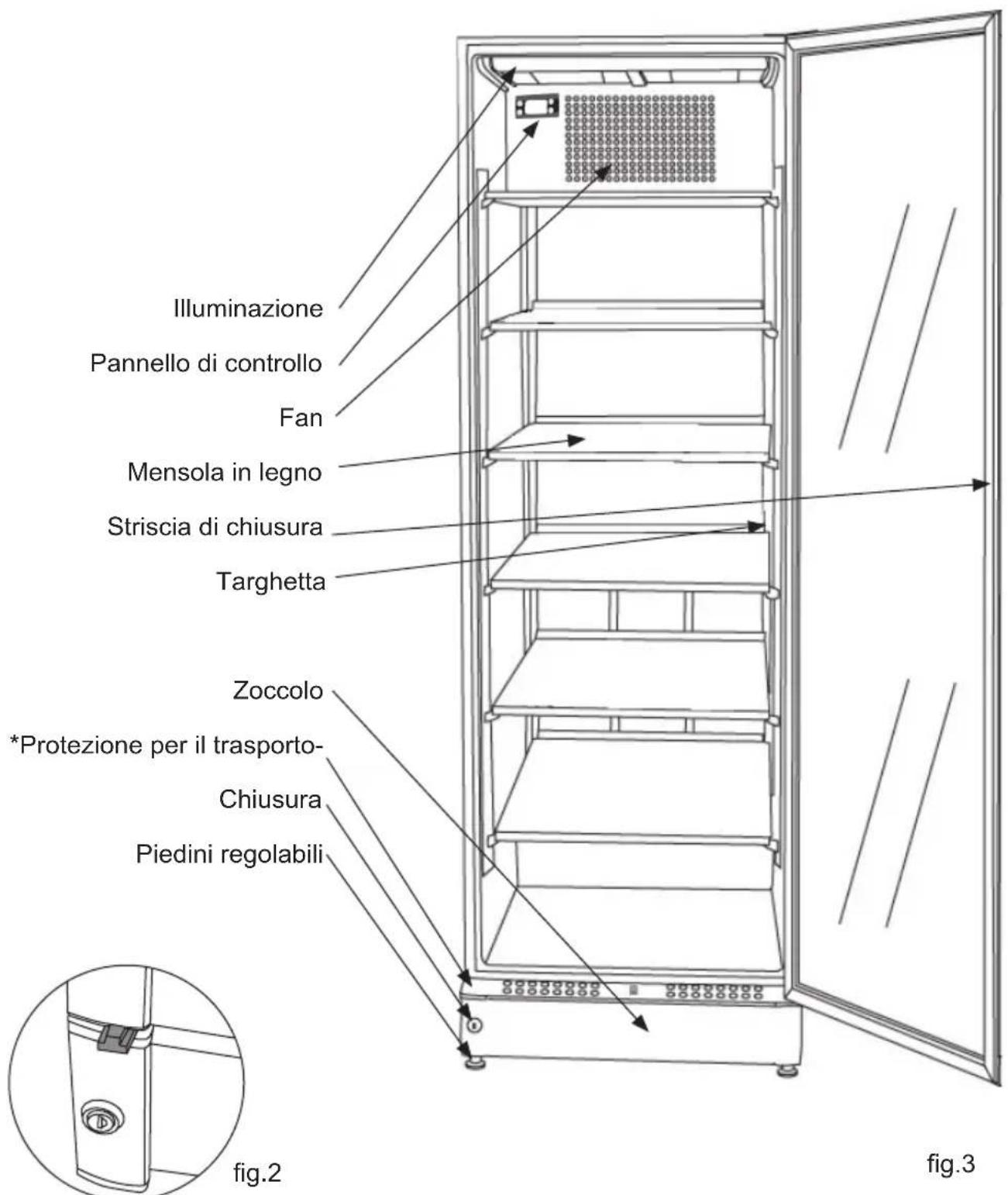

Impari a conoscere il Suo bottiglia cooler

Illuminazione Pannello di controllo Fan Mensola in legno Striscia di chiusura Targhetta Zoccolo *Protezione per il trasporto- Chiusura Piedini regolabili fig.2 fig.3

*Protezione per il trasporto

Prima dell'uso

Al momento del ricevimento, controlli che l'apparecchio non abbia subito danni durante il trasporto. Qualsiasi danno dovuto al trasporto dev'essere comunicato al distributore locale prima che il frigorifero per vini venga messo in funzione.

Asportazione dell'imballaggio. Pulire l'interno dell'armadio servendosi di acqua calda con un detergente delicato. Sciacquare con acqua pulita ed asciugare completamente (vedi istruzioni per la pulizia). Usare un panno morbido.

Se durante il trasporto l'apparecchio è stato tenuto in posizione coricata, o se è stato lasciato in ambienti freddi (temperature inferiori a +5°C), prima di essere messo in funzione esso dovrà essere lasciato in posizione eretta per almeno un'ora per permettere che si stabilizzi.

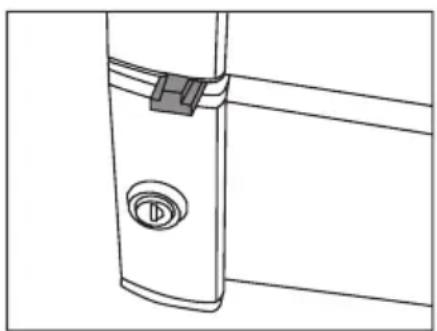

Rimuovere la protezione di trasporto prima che l'apparecchio è messo da utilizzare. (Figura 4)

Appendere su una delle mensole, può essere usato per regolare la porta.

Se si sposta l'apparecchio, utilizzare il protettore

Installazione di guardia ventilazione Collocazione

Per motivi di sicurezza e di funzionamento, l'apparecchio non deve essere installato in esterni.

L'apparecchio deve essere collocato su una superficie livellata in un locale secco e ben ventilato (max. 75% di umidità relativa). Non collocare mai l'apparecchio vicino a fonti di calore quali fornelli o caloriferi, ed evitare di esporlo alla luce diretta del sole.

Temperatura ambiente

La classificazione climatica è indicata sulla targhetta (vedi pag. 20), che specifica la temperatura ambiente.. I frigoriferi per vini dotati di posizione invernale, tuttavia, possono funzionare a temperatura ambiente più basse, fino a 5°C.

Linea di carico

Linea di confine marcata in modo permanente che denota il limite della superficie di carico. Se non è presente un adesivo sulla linea di carico, prendere la parte superiore dell'unità come standard.

Classe climatica	Temperatura ottimale della camera
SN +10°C fino a	+32°C
N +16°C fino a	+32°C
ST +16°C fino a	+38°C
T +16°C fino a	+43°C

Installazione

La superficie su cui va collocato l'apparecchio deve essere livellata. Non utilizzare intelaiature o simili. L'apparecchio può essere installato come unità a se stante contro una parete, incorporato nell'elemento di una cucina, o allineato con altri apparecchi.

Ventilazione

È importante che l'apparecchio abbia sufficiente ventilazione e che l'aria possa liberamente circolare sopra, sotto e attorno ad esso. Nella sottostante figura sono riportati i valori di spazio libero obbligatori per assicurare la necessaria circolazione d'aria attorno all'apparecchio. (Figs 5-8)

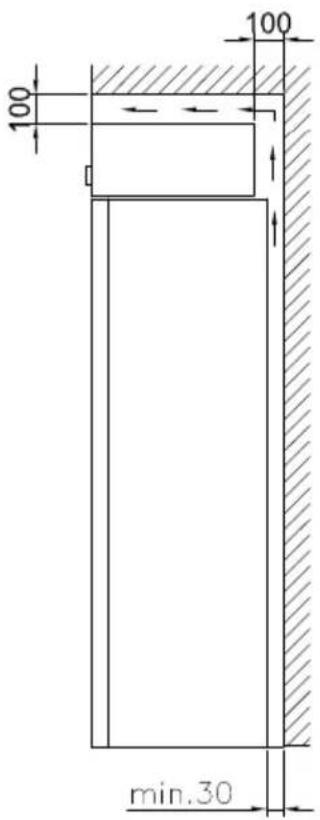

100 100 min.30

fig. 5

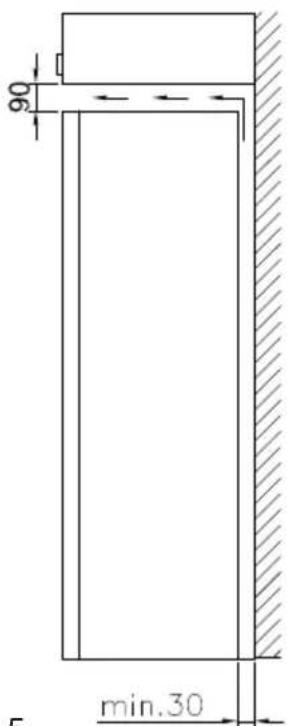

90 min.30 5

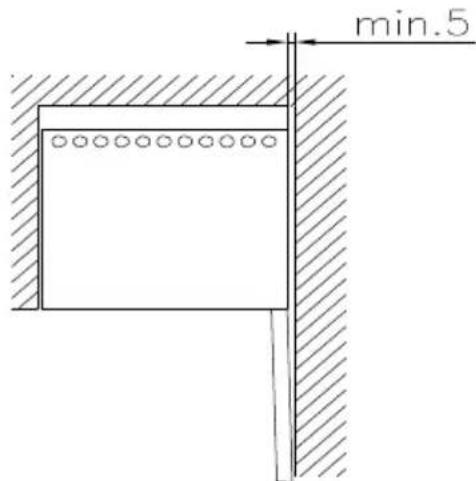

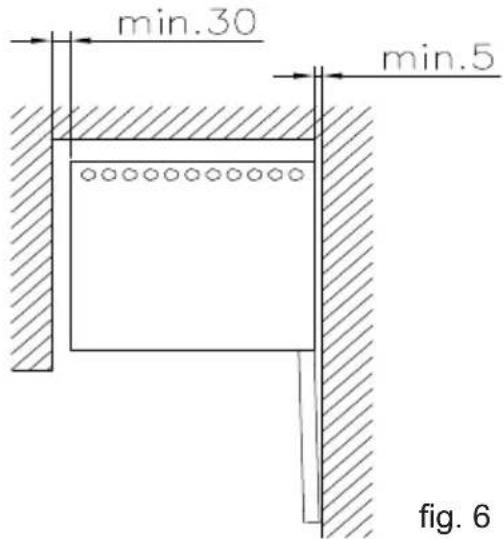

min.30 min.5 fig. 6

min.5

fig. 7

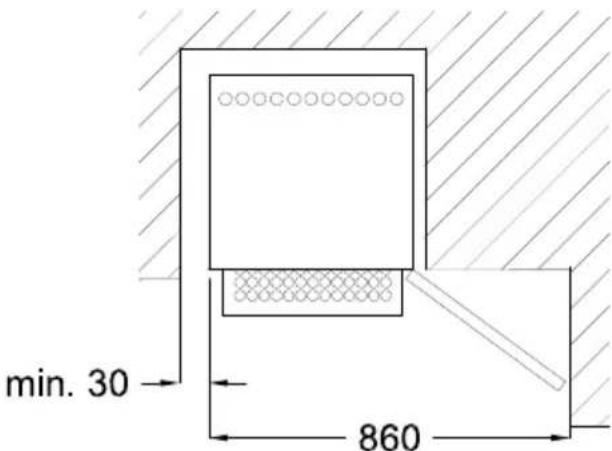

min. 30 860

fig. 8

30

fig. 9

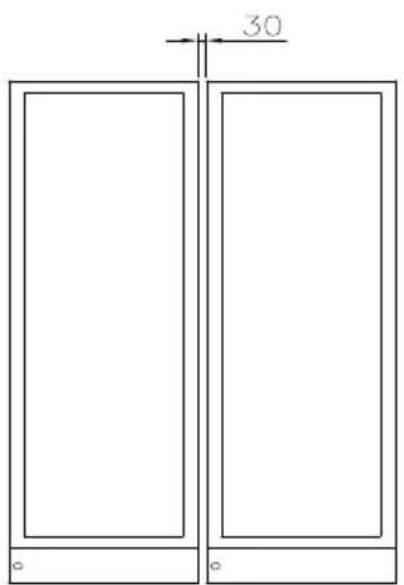

Un set "Side by Side" può essere ordinato. (fig.9)

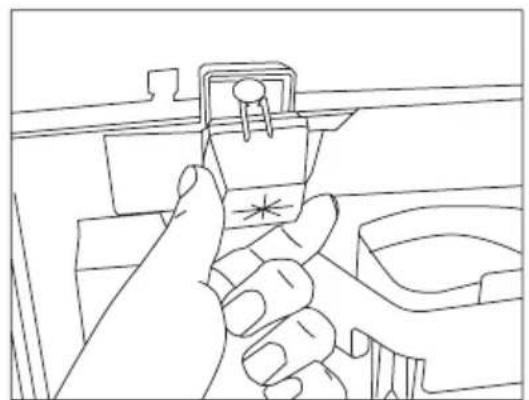

Chiudere i due distanziatori di ventilazione collocati sul lato posteriore del frigorifero. La loro funzione è di assicurare la necessaria circolazione d'aria (vedi fig. 10).

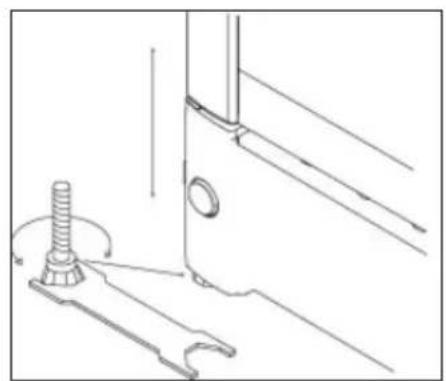

Regolazione dell'unità

È importante che l'unità sia perfettamente livellata. La regolazione del livello si effettua in questo modo (fig.11):

1. Regolare l'unità in modo da renderla verticale sui lati ruotando verso l'alto o verso il basso i piedini regolabili. Utilizzare la chiave inglese allegata.
2. Controllare che l'unità sia verticale.

Se l'unità è collocata su un fondo morbido, come ad esempio un pavimento in legno o un tappeto, dopo un certo periodo di tempo è bene accertarsi che sia ancora livellata in quanto il fondo potrebbe cedere leggermente sotto il peso dell'unità.

Gestione e funzionamento

Scelta della temperatura.
Premere per 2 secondi

fig 13

Controllo elettronico

Il controllo elettronico consente all'apparec- chio di mantenere le temperature impostate sulla parte superiore e sul fondo dello stesso.

Anche dopo un'eventuale interruzione di corrente, l'apparecchio si ricorderà la temperatura impostata.

Sbrinamento manuale

Se vi è la necessità di sbrinamento manuale, premere il tasto il bottone sbrinamento per più di due secondi e uno sbrinamento manuale avrà inizio.

Dopo 30 min. il controllo elettronico tornerà alla modalità normaleSW

Display della temperatura

Il display mostra la temperatura attuale ed indica che l'apparecchio è collegato all'ali-mentazione elettrica.

Regolazione della temperatura

Premere per due secondi il pulsante Set sul lato sinistro, dopo di che la temperatura potrà essere impostata utilizzando i tasti a freccia sul lato destro.

Luce

Premendo il "apparecchio on/off" pulsante arresta il compressore e la luce è spenta. Premendo il "apparecchio on/off" ri-pulsante attiva il compressore, ma la luce rimane spenta. La luce si accende premendo il "Luce on/off" tasto.

Ricerca guasti

Guasto Possibile causa	Rimedio
L'armadio non risponde.	L'apparecchio è spento.Mancanza di elettricità; il fusibile è bruciato; la spina non è ben collegata alla presa di corrente.	Premere l'interruttore acceso/spento.Accertarsi che sia collegata l'elet-tricità. Ripristinare il fusibile.
Si raccoglie acqua sulle mensole in vetro.	Il tubo di scarico dell'acqua di sbrinamento è otturato.	Pulire il canale dell'acqua di sbrinamento e il foro di scarico sulla parete posteriore.
Vibrazioni o rumori fastidiosi.	L'apparecchio non è livellato.L'apparecchio è appoggiato ad altri elementi della cucina.	Livellare il congelatore servendo-si di una livella a bolla.Allontanare il congelatore dagli elementi della cucina o dagli elet-trodomestici con cui è in contatto.
Il compressore funziona in continu-azione.	Impostazione della temperatura troppo bassa.Temperatura ambiente elevata.	Impostare una temperatura maggiore.Assicurare una ventilazione adeguata.
La temperatura nel congelatore è troppo alta.	Impostazione della temperatura.Nell'unità sono state collocate delle bottiglie non raffreddate.	Impostare una temperatura minore.Collocare le bottiglie in modo sparso per permettere la circolazione dell'aria.
Formazione di ghiaccio nell'evaporatore	L'interruttore nello zoccolo non si attiva	L'interruttore si attiva quando viene chiuso lo sportello

Sbrinamento, pulizia e manutenzione

Sbrinamento automatico

Il frigorifero per vini viene sbrinato automaticamente. L'acqua di sbrinamento scorre attraverso un tubo e si raccoglie in una vaschetta sopra al compressore, dove il calore generato da quest'ultimo la fa evaporare. La vaschetta dell'acqua di sbrinamento deve essere pulita ad intervalli.

Pulizia

Prima di pulire l'apparecchio, scollegarlo dalla rete elettrica. Il miglior modo per pulire l'armadio è quello di utilizzare acqua calda (max. 65 °C) con un po' di detergente delicato. Non utilizzare mai prodotti detergenti abrasivi. Usare un panno morbido. Sciacquare con acqua calda ed asciugare completamente. Il canale dell'acqua di sbrinamento, nel quale scorre la condensa dall'evaporatore, è collocato sul fondo della parete posteriore interna dell'armadio e deve essere tenuto pulito. Aggiungere qualche goccia di disinfettante, ad esempio Rodalon, al canale di deflusso dell'acqua di sbrinamento, e pulire il canale utilizzando uno scovolino o simili. Non utilizzare mai utensili taglienti o appuntiti.

La striscia di tenuta attorno allo sportello dev'essere pulita con regolarità per prevenire lo scoloramento e prolungare la vita di servizio.

Usare acqua pulita. Dopo aver pulito la striscia di chiusura, controllare che continui a mantenere una tenuta sicura. Per meglio asportare la polvere che si raccoglie sul condensatore nella parte posteriore dell'armadio, sul compressore e sullo scomparto di quest'ultimo, utilizzare un aspirapolvere.

Garanzia, parti di ricambio e assistenza

Limitazioni della garanzia

Difetti e danni direttamente o indirettamente provocati da una gestione non corretta, usi impropri, manutenzione insufficiente, montaggio, installazione o connessioni principali non corretti, fuoco, incidenti, fulmini, variazioni di tensione o altre interferenze di natura elettrica, ivi compresi fusibili difettosi o guasti nelle installazioni principali, riparazioni eseguite da persone che non siano i tecnici dei centri di servizio omologati, nonché qualsiasi altro guasto e danno che il fabbricante possa comprovare sia dovuto a cause diverse da difetti di fabbricazione o di materiale, non sono coperti dalla garanzia.

Si tenga presente che in caso di manomissioni nella struttura dell'apparecchio o di modifiche alla componentistica dello stesso, la garanzia e la responsabilità per danno dai prodotti decadono, e l'apparecchio non può essere utilizzato nel rispetto delle leggi. Allo stesso modo, l'omologazione indicata sulla targhetta risulterà invalidata.

I danni dovuti al trasporto scoperti dall'acquirente sono principalmente una questione che va risolta tra l'acquirente ed il distributore, vale a dire che il distributore deve assicurare che tali reclami vengano risolti in modo soddisfacente per il cliente.

Prima di richiedere l'assistenza tecnica, Vi invitiamo a controllare se non siate in grado di risolvere il problema Voi stessi (vedi: Ricerca guasti). Facciamo presente che in caso di richieste di assistenza ingiustificate, ad esempio se l'apparecchio non funziona a causa di un fusibile bruciato o una gestione non corretta, i costi dovuti alla Sua chiamata Le verranno addebitati.

Parti di ricambio

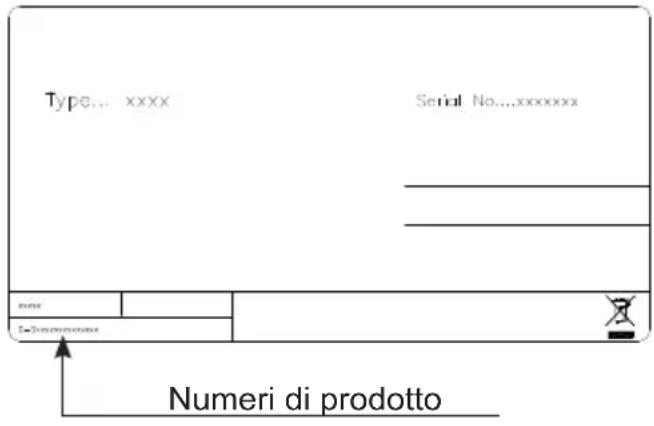

Quando si devono ordinare delle parti di ricambio, indicare i numeri di prodotto e il tipo, di serie e di produzione del Suo apparecchio. Queste informazioni sono riportate sulla targhetta all'interno dell'armadio. La targhetta contiene diverse informazioni di carattere tecnico, ivi compresi i numeri di tipo e di serie.

Type... xxxx Serial No...xxxxxxx Name: S-Composizione Numeri di prodotto

Nota: Quando il Suo apparecchio dev'essere riparato o sostituito, si rivolga sempre a centri di assistenza autorizzati!

Smaltimento

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchitu-re e batterie usate.

Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2012/19/EU e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Nota per il simbolo delle batterie:

Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Advarsel

IT Si riserva il diritto di modificare le specifiche
