KÄYTTÖOHJE MFG 185 VESTFROST

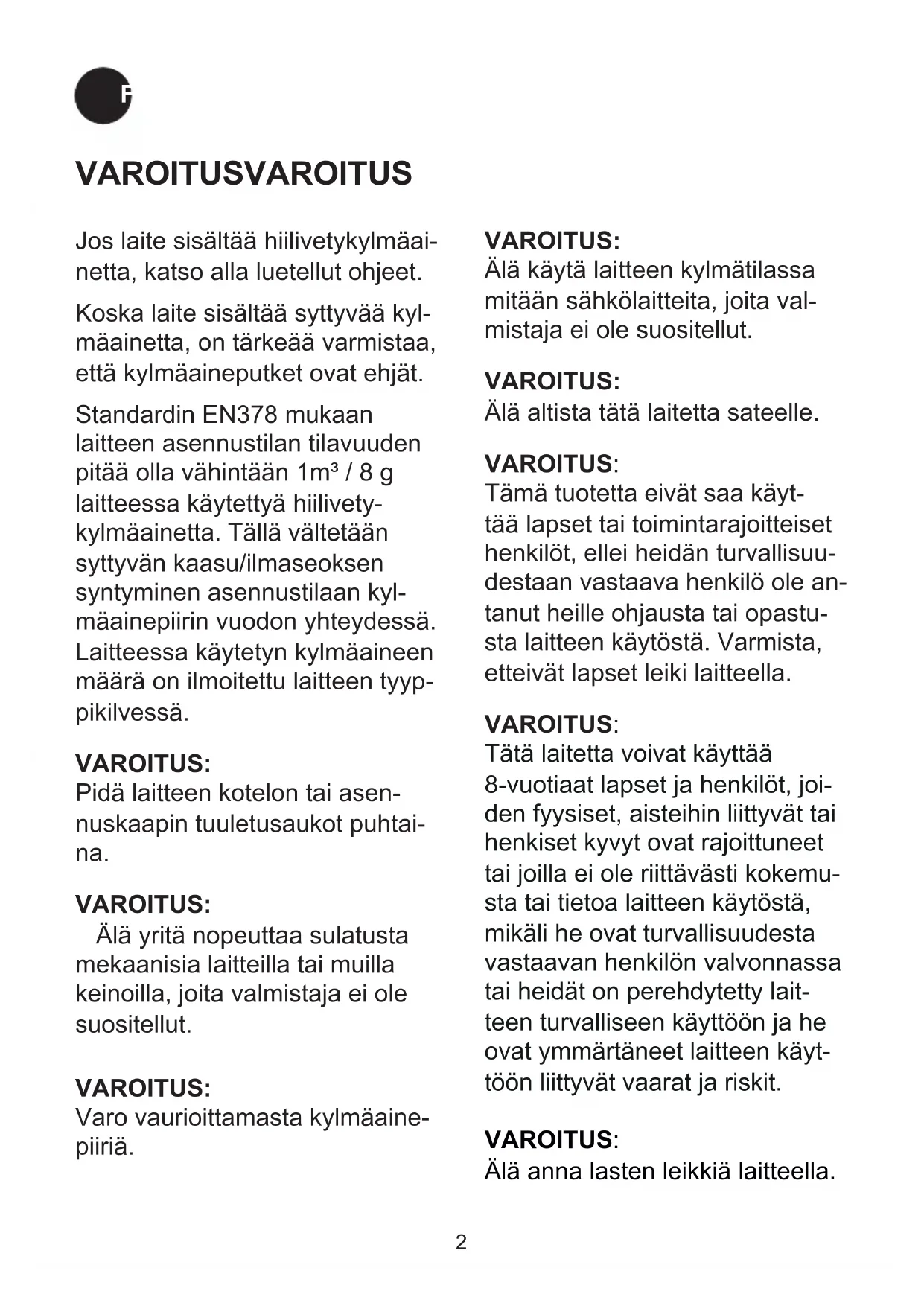

Jos laite sisältää hiilivetykylmääinetta, katso alla luetellut ohjeet.

Koska laite sisältää syttyvää kylmäainetta, on tärkeää varmistaa, että kylmäaineputket ovat ehjät.

Standardin EN378 mukaan laitteen asennustilan tilavuuden pitää olla vähintään 1m³ / 8 g laitteessa käytettyä hiilivety- kylmäainetta. Tällä vältetään syttyvän kaasu/ilmaseoksen syntyminen asennustilaan kyl- määinepiirin vuodon yhteydessä. Laitteessa käytetyn kylmäaineen määrä on ilmoitettu laitteen tyyp- pikilvessä.

VAROITUS:

Pidä laitteen kotelon tai asen- nuskaapin tuuletusaukot puhtai- na.

VAROITUS:

Älä yritä nopeuttaa sulatusta mekaanisia laitteilla tai muilla keinoilla, joita valmistaja ei ole suositellut.

VAROITUS:

Varo vaurioittamasta kylmäaine-piiriä.

VAROITUS:

Älä käytä laitteen kylmätilassa mitään sähkölaitteita, joita valmistaja ei ole suositellut.

VAROITUS:

Älä altista tätä laitetta sateelle.

VAROITUS:

Tämä tuotetta eivät saa käyt- tää lapset tai toimintarajoitteiset henkilöt, ellei heidän turvallisuu- destaan vastaava henkilö ole an- tanut heille ohjausta tai opastu- sta laitteen käytöstä. Varmista, etteivät lapset leiki laitteella.

VAROITUS:

Tätä laitetta voivat käyttää 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aisteihin liittyvät tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemu- sta tai tietoa laitteen käytöstä, mikäli he ovat turvallisuudesta vastaavan henkilön valvonnassa tai heidät on perehdytetty lait- teen turvalliseen käyttöön ja he ovat ymmärtäneet laitteen käyt- töön liittyvät vaarat ja riskit.

VAROITUS:

Älä anna lasten leikkiä laitteella.

VAROITUS:

Lapset saavat puhdistaa ja huo-ltaa laitetta vain, jos he ovat yli 8-vuotiaita ja toimivat aikuisen valvonnassa.

VAROITUS:

Sisällä tämä laite et saa säilytä räjähtäviä aineita kuten aerosolipurkkien kanssa syttyvää polttoainetta käyttävät.

Tulipalo-ja räjähdysvaaran. Syttyvää kylmäainetta. Korjata vain koulutettu henkilöstö.

VAROITUS:

Kun asetat laitteen paikoilleen, varmista, ettei virtajohto ole juut-tunut kiinni tai vahingoittunut.

VAROITUS:

Älä aseta laitteen taakse kytkentärasioita, jatkojohtoja tai muita virtalähteitä.

- Pidä avaimet erillään laitteesta ja poissa lasten ulottuvilta.

- Ennen kuin huollat tai puhdistat laitteen, irrota laite pistorasiasta tai katkaise virransyöttö.

- Vaurioituneen virtajohdon saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaavan pätevyyden omaava henkilö.

- Huurteen muodostuminen sisäpuolen höyrystinseinän pinnalle ja yläosiin on täysin normaalia. Näin ollen laite tulisi sulattaa normaalin puhdistuksen tai huollon aikana.

- Huomaa, että laitteen rakentee-seen tehdyt muutokset aiheutta-vat kaikkien takuiden ja tuotevas-tuiden raukeamisen.

- Älä avaa ovea tarpeettomasti;

- Älä peitä hyllyjä alumiinifoliolla tai muulla materiaalilla, joka voi estää ilman kierron;

CLASS 1 LED PRODUCT

Sisältö

VAROITUS ....2

Tekniset tiedot....4

Pullojääkaappiin tutustuminen....5

Ennen käyttöönottoa....6

Asennus 6

Käyttö ja toiminnot....9

Vianmääritys....10

Sulatus, puhdistus ja kunnossapito .....11

Takuu, varaosat ja huolto....12

Laitteen hävittäminen 13

CE -vaatimustenmukaisuusvakuutus...... A

Tekniset tiedot

Laite täyttää sovellettavien EU-direktiivien vaatimukset ml pienjännitedirektiivi 2006/95/ETY ja EMC-direktiivi 2004/108/ETY.

Tyyppikilvessä on kerrottu erilaisia teknisiä tietoja sekä tyyppi ja valmistenumero.

Pistorasiaan tulee päästä hyvin käsiksi.

Liitä laite 220/240 V / 50Hz via en vaihtovirtaan ainoastaan määräysten mukaisesti asennetun pistorasian kautta. Pistorasia tulee suojata 10 A Tai suurempi

Laitteissa, joita käytetään Euroopan ulko-puolisissa maissa, on tarkistettava tyyppikilvestä, onko sähköverkon liitäntäjännite ja virtalaji sama kuin laitteessa. Tyyppikilpi on sijoitettu kylmälaitteen vasempaan alalaitaan.

Jännite ja teho / energia on ilmoitettu tyyppikilvessä

Jos verkkoliitäntäjohto on vaihdettava, sen saa tehdä vain valtuutettu sähköasentaja.

Valonlähde vaihde- taan ammattilaisen toimesta

Ammattimies vai- htaa ohjauslaitteet

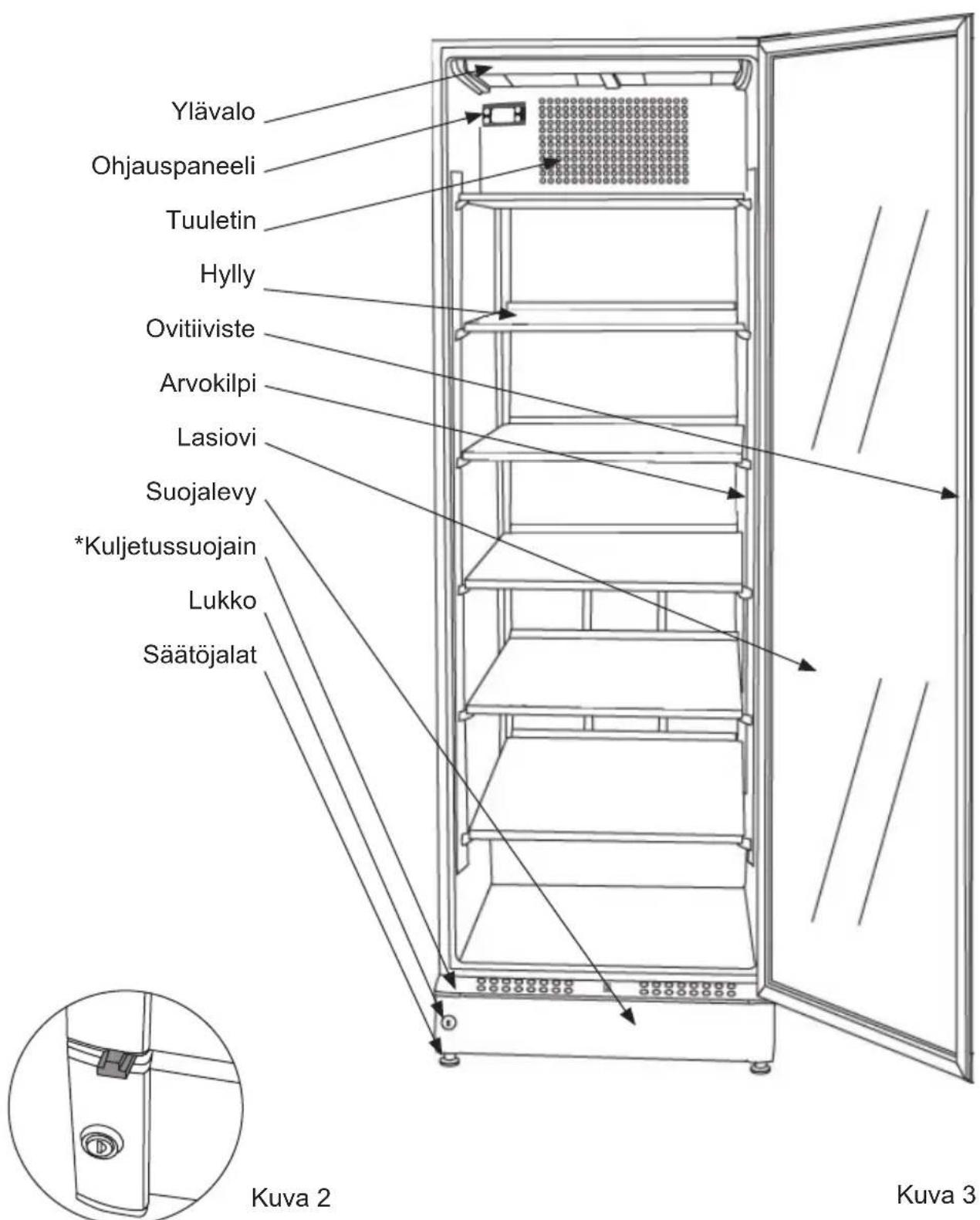

Pullojääkaappiin tutustuminen

Ylävalo Ohjauspaneeli Tuuletin Hylly Ovitiiviste Arvokilpi Lasiovi Suojalevy *Kuljetussuojain Lukko Säätöjalat Kuva 2 Kuva 3

*Kuljetussuojain

Ennen käyttöönottoa

Ennen laitteen käyttöönottoa tutustu huolellisesti käyttöohjeeseen, jossa käydään läpi tärkeitä turvallisuus-, asennus-, käyttö- ja ylläpitotietoja.

Säilytä käyttöohje myöhempää tarvetta varten.

Tarkista laite kuljetusvaurioiden varalta vastaanoton yhteydessä.

Ilmoita kuljetusvaurioista paikalliselle jäl- leenmyyjälle ennen laitteen käyttöönottoa.

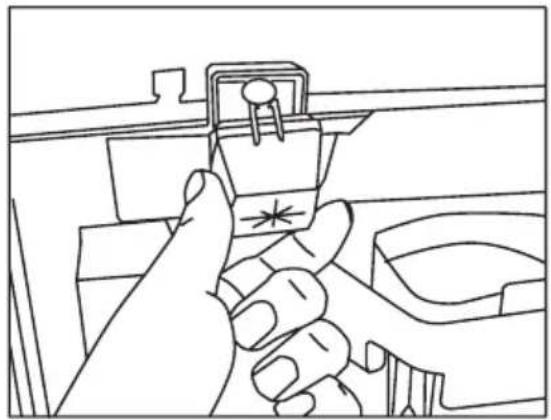

Poista kuljetussuojain ennen laitteen käyt- töönottoa. (Kuva 2) Ripusta kuljetussuojain johonkin hyllyistä, sillä sitä voidaan käyttää oven säätämiseen.

Käytä kuljetussuojainta aina laitteen siirtämisen yhteydessä.

Poista pakkausmateriaalit. Puhdista laitteen sisäosat lämpimällä puhdistusainevedellä.

Poista pesuaine pinnoilta puhtaalla vedellä ja kuivaa pinnat perusteellisesti (ks. puhdistusohje).

Käytä kuivaamiseen pehmeää liinaa.

Jos laite on ollut vaakatasossa kuljetuksen aikana tai sitä on säilytetty alle +5 °C:n lämpötilassa, sen tulee antaa tasaantua pystysuorassa asennossa vähintään tunnin ajan ennen laitteen käynnistystä.

Huomaa: Jos laite tarvitsee asettaa vaakatasoon, oven tulee osoittaa ylöspäin ja laite tulee asettaa alkuperäispakkaukseen.

Asennus

Sijoitus

Turvallisuuden ja laitteen käytettävyyden vuoksi laitetta ei tule asentaa ulkotiloihin.

Laite tulee sijoittaa tasaiselle alustalle kuivaan, hyvin ilmastoituun tilaan (suhteellinen ilmankosteus enintään 75 %). Älä koskaan sijoita laitetta lämmönlähteiden, kuten liesien tai lämpöpattereiden, lähelle tai suoraan auringonvaloon.

Huonelämpötila

Laitteen ilmastoluokka on ilmoitettu arvokil- vessä (ks. sivu 12). Ilmastoluokka ilmaisee laitteen ihanteellisen huonelämpötilan.

Talviasetuksella olevat viinikaapit kuitenkin toimivat niinkin alhaisessa kuin +5 °C:n huonelämpötilassa.

Kuormitusraja

Pysyvästi merkitty rajaviiva, joka ilmaisee lastauspinnan rajan. Jos lastiviivan tarraa ei ole, ota laitteen yläosa vakiona.

Klimatklass Tillåten temperatur
SN +10 °C till +32	°C
N +16 °C till +32	°C
ST +16 °C till +38	°C
T +16 °C till +43	°C

Laite tulee aina sijoittaa tasaiselle alustalle. Älä käytä kehystä tai vastaavaa laitteen asennukseen.

Laite voidaan asentaa vapaasti seisovana seinän tai muiden laitteiden viereen tai asentaa kalusteiden sisään.

On tärkeää huolehtia riittävästä, esteet- tömästä ilmanvaihdosta laitteen yläpuolella, alapuolella ja ympärillä.

Kuvista käy ilmi laitteen riittävän ilmanvaih-don varmistustapa. (Kuvat 4-8)

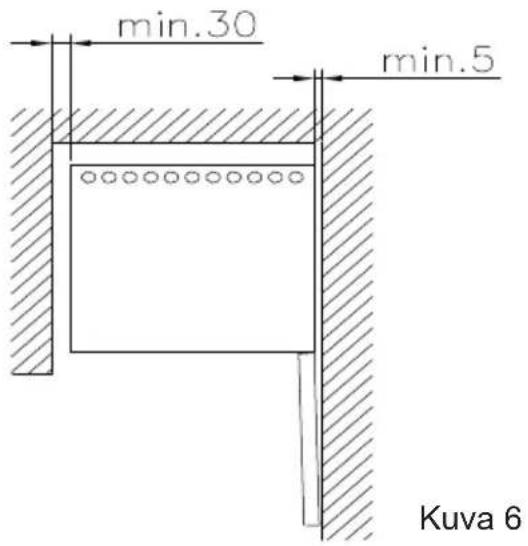

min.30 min.5 Kuva 6

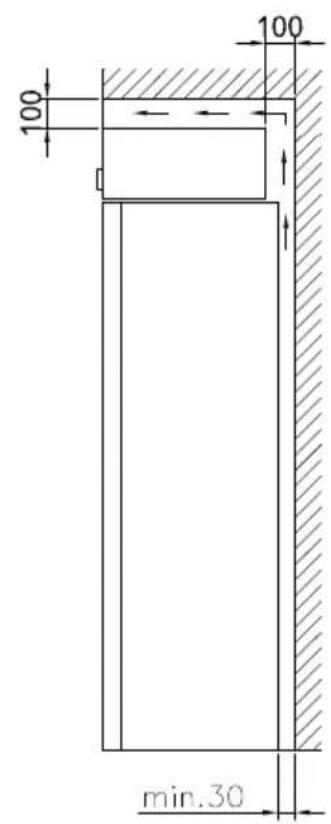

100 100 min.30

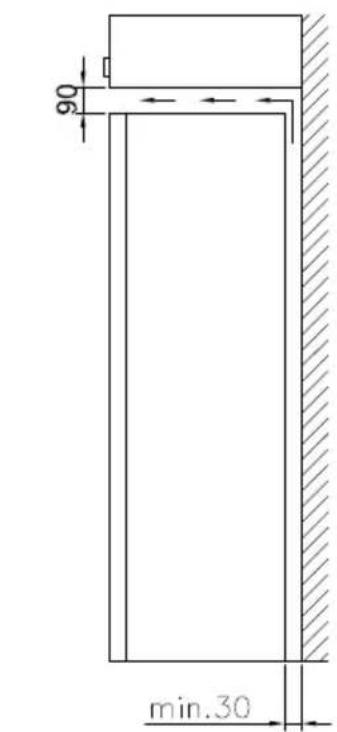

90 min.30

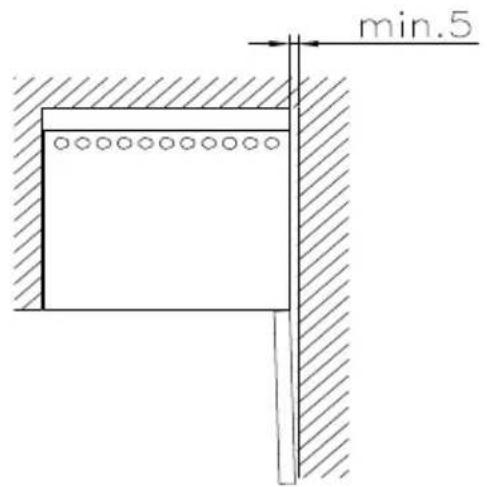

Kuva 5

min.5

Kuva 7

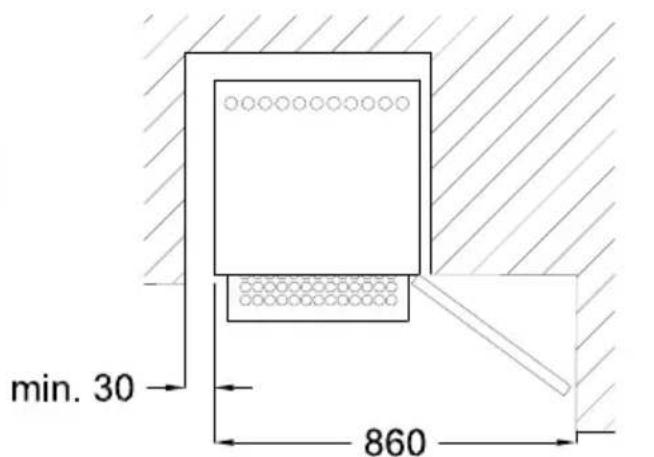

min. 30 860

Kuva 8

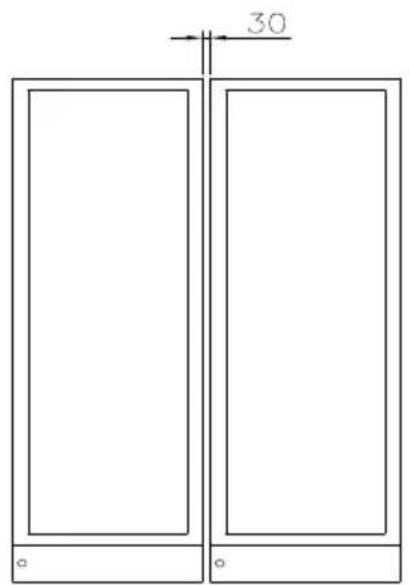

30 。

Kuva 9

Laitteen takaosan etäisyyskappaleet varmistavat riittävän ilmanvaihdon. Kiinnitä kaksi kappaletta kuvan 10 mukaisesti.

Side by Side -asennussarja on saatavilla tilauksesta. (Kuva 9)

On tärkeää, että laite asennetaan täysin vaakasuoraan. Laite voidaan asettaa suoraan kiertämällä laitteen säätöjalkoja ylös-tai alaspäin. (Kuva 11)

Varmista laitteen vaakasuora asento vesivaa'an avulla.

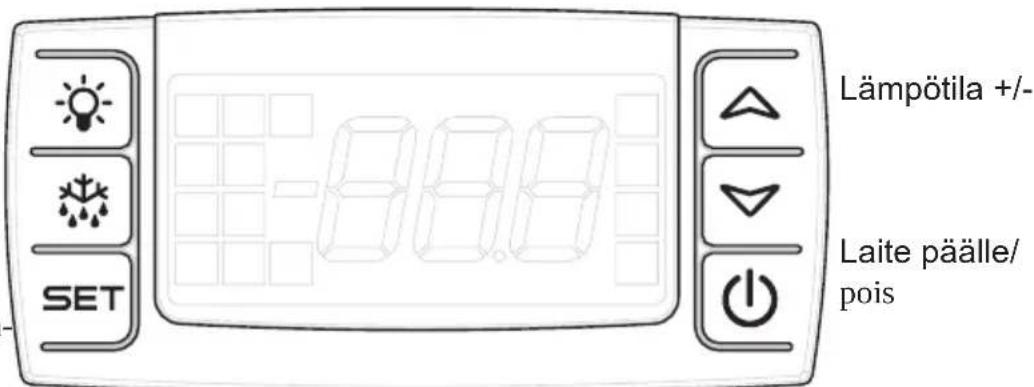

Valaistus päälle/pois

Sulatus

Lämpötilan säätö Paina painiketta 2 sekun- nin ajan.

Lämpötila +/- Laite päälle/ pois

Kuva 13

Elektroniset säätimet

Elektroniset säätimet pitävät lämpötilan tasaisena asetetussa lämpötilassa.

Sähkökatkoksen jälkeen laite palautuu automaattisesti alkuperäisiin asetuksiin.

Manuaalinen sulatus

Jos laite on tarpeen sulattaa manuaalisesti, paina sulatuspainiketta 2 sekunnin ajan, jolloin manuaalinen sulatus käynnistyy.

30 minuutin kuluttua laite palautuu normaalitilaan.

Lämpötilanäyttö

Näytöltä näkyy laitteen lämpötila-asetus ja se, että laitteeseen on virta kytkettynä.

Lämpötilan asetus

Paina vasemman reunan asetuspainiketta 2 sekunnin ajan ja valitse haluttu lämpötila oikean reunan +/- -painikkeilla.

Varoitus

Laitteen virtakytkimen (Virta päälle/pois) painaminen sammuttaa kompressorin ja laitteen valot. Laitteen virtakytkimen (Virta päälle/pois) painaminen aktivoi kompressorin uudelleen, mutta laitteen valot eivät syty. Valot sytytetään Valot päälle/pois -painikkeella.

Vianmääritys

Vika Mahdollinen syy Ratkaisu
Ohjauspaneelin valo ei pala.	Laitteen virta on pois kytkettynä. Virransyöttövika: sulake on palanut tai laitetta ei ole kytketty oikein virtalähteeseen.	Paina virtakytkintä. Varmista, että laite on kytketty virtalähteeseen. Vaihda sulake uuteen.
Hyllyille kertyy kosteutta.	Kosteudenpoistoaukko on tuk-keutunut.	Puhdista kosteudenpoistokanava ja -aukko laitteen takaseinästä.
Laite tärisee tai aiheuttaa melua.	Laite ei ole vaakasuorassa. Laite on asetettu muita kohteita vasten.	Aseta laite vaakasuoraan vesi-vaa'an avulla. Vedä laite irti muista kohteista ja laitteista.
Laitteen kompressori käy jatkuvasti.	Lämpötila-asetus on liian matala. Korkea huonelämpötila.	Nosta lämpötila-asetusta. Huolehdi riittävästä ilmanvaih-dosta.
Kaapin lämpötila on liian korkea.	Lämpötila-asetus on liian korkea. Kaappiin on hiljattain asetettu jäähdytämättömiä pulloja.	Laske lämpötila-asetusta. Asettele kohteet kaapin sisällä niin, että ilma pääsee kiertä-mään.
Vedenhaihduttimeen kertyy jäätä.	Ovi on avoinna. Sulje ovi.

Sulatus, puhdistus ja kunnossapito

Kaapin automaattinen sulatus

Kaapin sulatus tapahtuu automaattisesti, vesi valuu putken läpi kompressorin yläpuolisen kaksivesisäiliön päälle. Vesi haihtuu kompressorin lämmön ansiosta. Kaksivesisäiliö tulee puhdistaa säännöllisesti.

Puhdistus

Irrota laite verkkovirrasta ja poista irralliset osat ennen puhdistusta.

Suosittelemme, että säiliö puhdistetaan lämpimällä vedellä (enint. 65 °C) ja pienellä määrällä mietoa ja hajutonta puhdistusainetta. Älä koskaan käytä hankaavia puhdistusaineita. Käytä pehmeää liinaa. Huuhtele puhtaalla vedellä ja kuivaa huolellisesti. Huolehdi, että ohjauspaneeliin ei pääse vettä.

Kantta ympäröivä tiivistenauha on puhdistettava säännöllisesti. Näin ehkäistään värimuunnokset ja pidennetään käyttöikää. Käytä puhdasta vettä. Kun olet puhdistanut tiivistenauhan, tarkista, että sillä on edelleen hyvät tiiviysominaisuudet.

Ilmanvaihtoritilä on pidettävä puhtaana pölystä ja liasta. Puhdista ritilä pölynimurilla.

Jos laitetta ei käytetä pitkään aikaan, katkaise laitteesta virta, irrota virtajohto pistorasiasta, tyhjennä pakastin, puhdista säiliö ja jätä kansi auki ilmanvaihtoa varten ja hajunmuodostuksen ehkäisemiseksi.

Takuu, varaosat ja huolto

Vastuuvapauslauseke

Virheellisestä käytöstä, väärinkäytöstä, ylläpidon laiminlyönnistä, virheellisestä kokoamisesta, asennuksesta tai verkkovirtaliitännästä aiheutuneet viat ja vahingot. Tulipalo, onnettomuus, salamanisku, jännitteenvaihtelut tai muu sähköinen häiriö, mukaan lukien vialliset sulakkeet ja viat sähköverkkoasennuksissa. Takuu ei kata muun kuin Upon hyväksymän huoltopalvelun suorittamia korjauksia. Takuu ei myöskään kata mahdollisia muita vikoja ja vahinkoja, jotka valmistaja voi todistaa aiheutuneen muusta syystä kuin valmistus- tai materiaalivirheistä.

Huomaa, että laitteen rakenteeseen tai sen osiin tehdyt muutokset mitätöivät Upon takuun ja tuotevastuun, eikä laite täytä tällöin lainsäädännön vaatimuksia. Lisäksi Upon arvokilvessä ilmoitettu hyväksyntä mitätöityy.

Ostajan toteamat kuljetusvauriot sovitaan ensisijaisesti ostajan ja jälleenmyyjän välillä, ts. jälleenmyyjän on varmistettava, että kyseiset tilanteet ratkaistaan ostajan edun mukaisesti.

Ennen kuin otat yhteyttä tekniseen tukeen, varmista, että et pysty ratkaisemaan ongelmaa itse (katso Vianetsintä). Jos takuu ei kata tuotetukea, esim. jos laitteessa olevan vian on aiheuttanut lauennut sulake tai virheellinen käyttö, sinulta veloitetaan teknisen tuen käytöstä aiheutuneet kulut.

Varaosat

Kun tilaat varaosia, ilmoita laitteen tyyppi-Tuotenumero ja sarja- ja valmistusnumero. Tiedot on ilmoitettu laitteen takaosassa olevassa arvokilvessä. Arvokilpi sisältää erilaisia teknisiä tietoja, kuten laitteen tyypin ja sarjanumerot.

Huom.: Käytä aina valtuutettua huoltopalvelua, kun laite on korjattava tai vaihdetta-va!

Huolto

Upolla on paikallisia huoltopalveluja Upon-tuotteisiin erikoistuneissa toimipisteis- sä. Niistä saat selville korjausten hinnat ja huoltopalvelut. Paikallisen huoltopalvelusi löydät osoitteesta www.upo.fi tai ottamalla yhteyttä jälleenmyyjään.

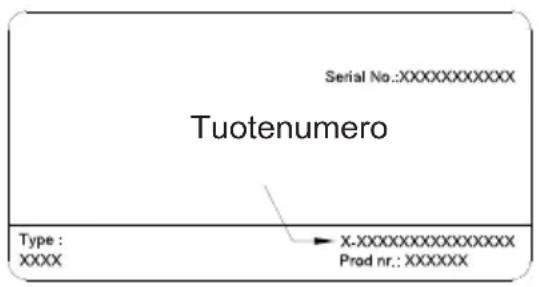

Serial No.:XXXXXXXXXX Tuotenumero Type : XXXX → X-XXXXXXXXXXXXX Prod nr.: XXXXXX

Laitteen hävittäminen

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Nämä merkinnät tuotteissa, pakka- uksissa ja/tai niihin liitetyissä doku- menteissa tarkoittavat, että käytettyjä sähköja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten mää-räysten sekä direktiivien 2012/19/EU ja 2006/66/EC mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa. Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleen-myyjältä tai tavarantoimittajalta

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ai-noastaan Euroopan unionin alueella. Jos haluat hävittää tämän tuotteen, tiedustele oikeaa hävitystapaa paikallisilta viranomaisilta tai jälleen-myyjältä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yh-dessä kemiaillisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

CE

FI Varaa oikeuden teknisten tietojen muuttamiseen ilman ennakkoilmoitusta

9193.222 rev 07
