BRUKSANVISNING MFG 185 VESTFROST

Angiv venligst type- og serienummer samt produktnummer, när du bestiller reserve- dele.

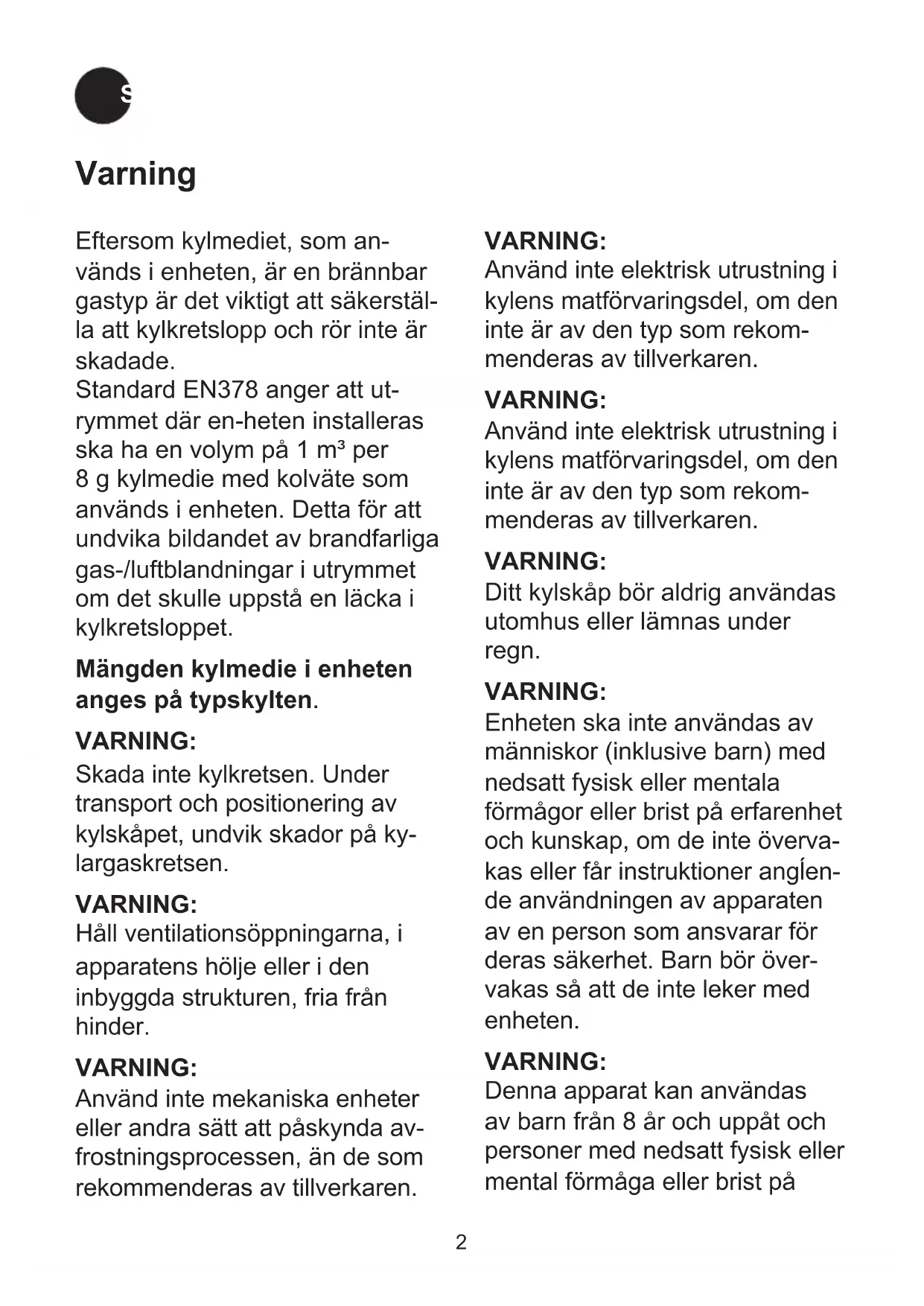

Eftersom kylmediet, som an- vänds i enheten, är en brännbar gastyp är det viktigt att säkerstäl- la att kylkretslopp och rör inte är skadade.

Standard EN378 anger att utrymmet där en-heten installeras ska ha en volym på 1 m³ per 8 g kylmedie med kolväte som används i enheten. Detta för att undvika bildandet av brandfarliga gas-/luftblandningar i utrymmet om det skulle uppstå en läcka i kylkretsloppet.

Mängden kylmedie i enheten anges på typskylten.

WARNING:

Skada inte kylkretsen. Under transport och positionering av kylskåpet, undvik skador på kylargaskretsen.

WARNING:

Håll ventilationsöppningarna, i apparatens hölje eller i den inbyggda strukturen, fria från hinder.

WARNING:

Använd inte mekaniska enheter eller andra sätt att påskynda avfrostningsprocessen, än de som rekommenderas av tillverkaren.

WARNING:

Använd inte elektrisk utrustning i kylens matförvaringsdel, om den inte är av den typ som rekommenderas av tillverkaren.

WARNING:

Använd inte elektrisk utrustning i kylens matförvaringsdel, om den inte är av den typ som rekommenderas av tillverkaren.

WARNING:

Ditt kylskåp bör aldrig användas utomhus eller lämnas under regn.

WARNING:

Enheten ska inte användas av människor (inklusive barn) med nedsatt fysisk eller mentala förmågor eller brist på erfarenhet och kunskap, om de inte övervakas eller får instruktioner angíende användningen av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas så att de inte leker med enheten.

WARNING:

Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk eller mental förmåga eller brist på

erfarenhet och kunskap, om de övervakas eller får instruktioner angíende användning av apparaten på ett säkert sätt och forstår faran den innebär. Låt inte barn leka med enheten. Rengöring och användarunderhåll, får inte utföras av barn utan tillsyn.

WARNING:

Barn får inte använda apparaten som leksaker.

WARNING:

Rengöring och underhåll får inte utföras av barn, med mindre är de över 8 år och är under övervakning.

WARNING:

Förvara inga explosiva ämnen såsom erosolburkar med en brandfarlig drivgas i denna apparat.

Fara och risk för brand eller explosion när köldmediet är lättantändligt. Enheten får endast repareras av utbildad personal.

• Använd inte fler-uttag eller förlängningsladd.
• Dra ur stickproppen ur stickkontakten innan reparation eller rengöring av enheten.
• Om uttaget inte matchar kylskåpskontakten, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.
• Om sladden är skadad, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.
• Frostbildning på invändig vaporisatorplåt och övre delar är normalt. Enheten ska därför frostas av i samband med allmän rengöring eller underhåll.
• Vid ändring av enhetens konstruktion upphör samtlig garanti och produktansvaret bortfaller.
• Öppna inte dörren såvida det inte är nödvändigt;
• Täck inte hyllorna med aluminiumfolie eller något annat material som kan förhindra luftcirkulation;

Innehåll

Varning 2
Tekniska data....4
Lär känna din flaskkylare....5
Innan användningen....6
Installation 6
Drift och funktion....9
Felsökning 10
Avfrostning, rengöring och underhåll......11
Garanti, reservdelar och service....12
Bortskaffning....13
CE -överensstämmelseförklaring...... A

Tekniska data

Anordningen uppfyller kraven i alla relevanta EU-direktiv, t.ex. lågspänningsdirektivet 2014/35/EU och EMC-direktivet 2014/30/EU

Kablar och anslutningar till strömförsörjningssystem måste följa alla (nationella och lokala) förordningar

Kylskåpet är avsett för anslutning till växel-ström. Anslutningen ska ske till ett fristående uttag.

Anslut apparaten till 220-240 V / 50 Hz växelström via en korrekt installerad jordat uttag. Uttaget måste skyddas med en 10 -13 A säkring.

För utrustning som används i icke-europeiska länder, kontrollera typskylten på strömförsörjningen har rätt angiven spänning och strömstyrka

Anslutningsvärdena för spänning (V) och frekvens (Hz) finns angivna på typskylten inne i enheten.

Om sladden är skadad, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.

Utbytbar ljuskälla av enprofessionell

Utbytbar kontrol- lutrustning av en professionell

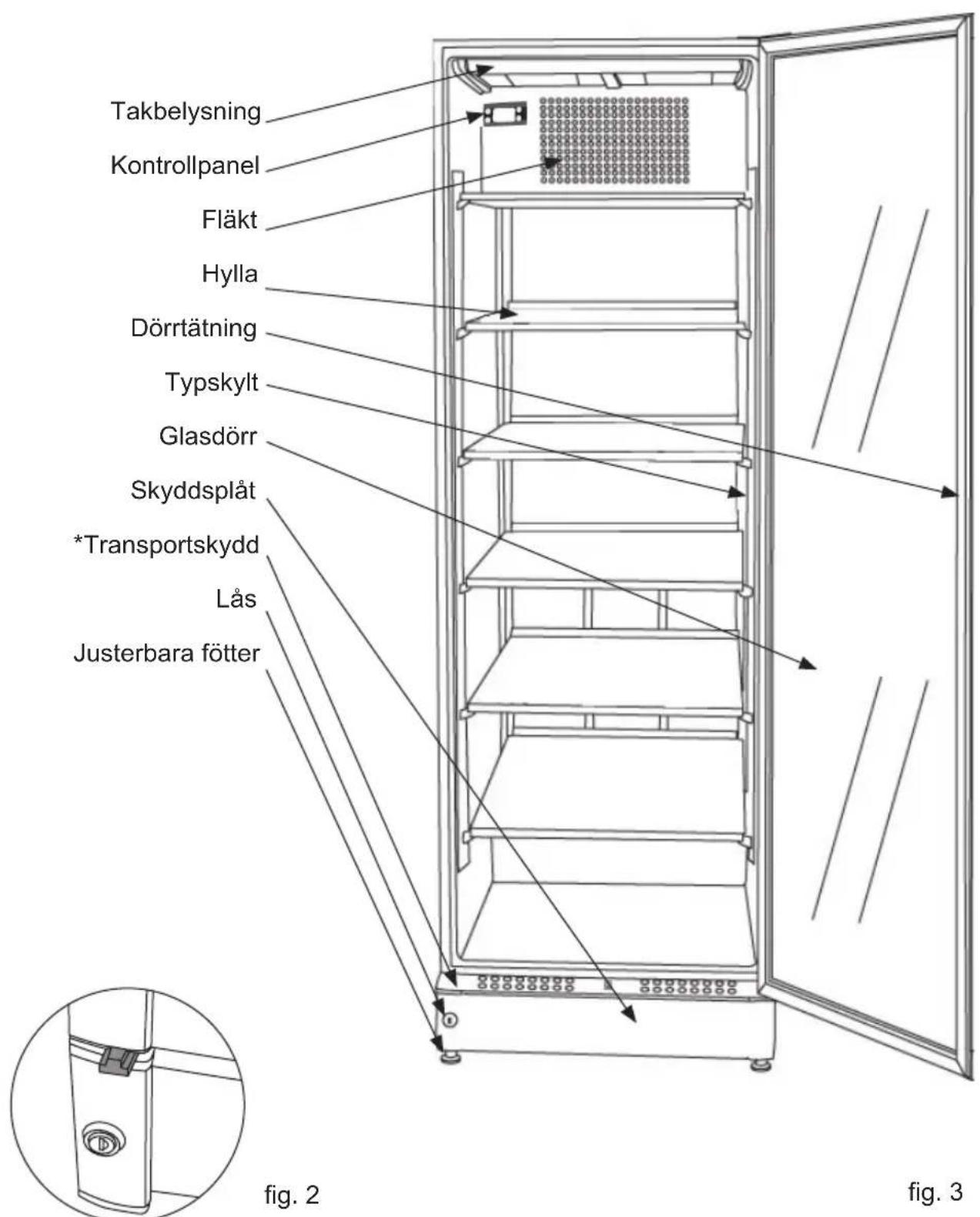

Lär känna din flaskkylare

Takbelysning Kontrollpanel Fläkt Hylla Dörrtätning Typskylt Glasdörr Skyddsplåt *Transportskydd Lås Justerbara fötter fig. 2 fig. 3

*Transportskydd

Innan användningen

Innan du använder din nya apparat ska du noggrant läsa igenom dessa anvisningar – de innehåller viktig information om säkerheten, installationen, driften och underhållet.

Spara anvisningarna för framtida referens. När du tar emot apparaten ska du kontrollera att den inte har skadats under transporten.

Transportskador ska rapporteras till den lokala distributören innan apparaten tas i bruk.

Avlägsna transportskyddet innan apparaten tas i bruk (fig.2). Häng det på en av hyllorna, eftersom det kan användas för att justera dörren.

Om apparaten måste flyttas, ska du använda skyddet.

Avlägsna förpackningsmaterialet. Rengör skåpets insida med varmt vatten och ett milt rengöringsmedel.

Skölj med rent vatten och torka av noggrant (se rengöringsanvisningarna).

Använd en mjuk duk.

Om apparaten har legat ned under transporten eller om den har förvarats i en kall miljö (kallare än +5 °C) måste den ges tid att stabiliseras i upprätt läge i minst en timme innan den sätts på.

Obs! Om apparaten ska läggas ned måste dörren vara uppåt och apparaten måste ligga i sin originalförpackning!

Installation

Placering

Av säkerhets- och användningsskäl får apparaten inte installeras utomhus.

Apparaten ska placeras på en plan yta i ett torrt, välventilerat utrymme (max 75 % relativ luftfuktighet). Placera aldrig apparaten nära värmekällor som spisar eller element, och placera den inte i direkt solljus.

Omgivningstemperatur

Klimatklassen anges på typskylten (se sidan 12). Den specificerar den optimala omgivningstemperaturen. Vinkylare med vinterläge fungerar dock i omgivningstemperaturer ned till 5 °C.

Belastningsgräns

Permanent markerad gränslinje som anger gränsen för lastytan. Om det inte finns någon lastlinje klistermärke, vänligen ta toppen av enheten som standard.

Klimatklass Tillåten temperatur
SN +10 °C till +32 °C	°C
N +16 °C till +32 °C	°C
ST +16 °C till +38 °C	°C
T +16 °C till +43 °C	°C

Den yta som apparaten placeras på måste vara plan. Använd inte ett stativ eller liknande.

Apparaten kan installeras som en fristående enhet mot en vägg, inbyggd i ett skåp eller stående bredvid andra apparater.

Det är viktigt att apparaten ventileras väl och att luft kan cirkulera fritt ovanför, nedanför och runt den.

Figurerna nedan illustrerar hur nödvändig luftcirkulation runt apparaten kan säkerställas (fig. 5–8).

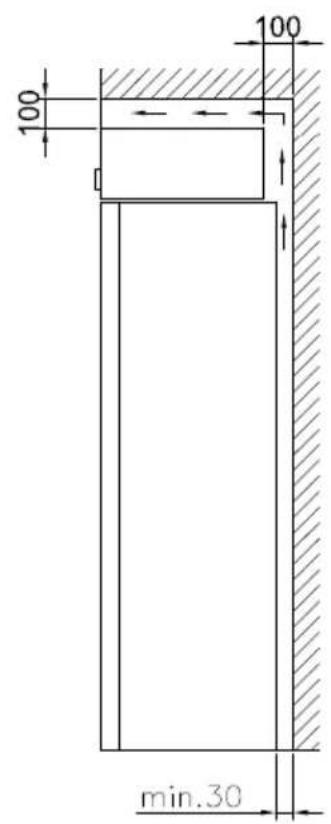

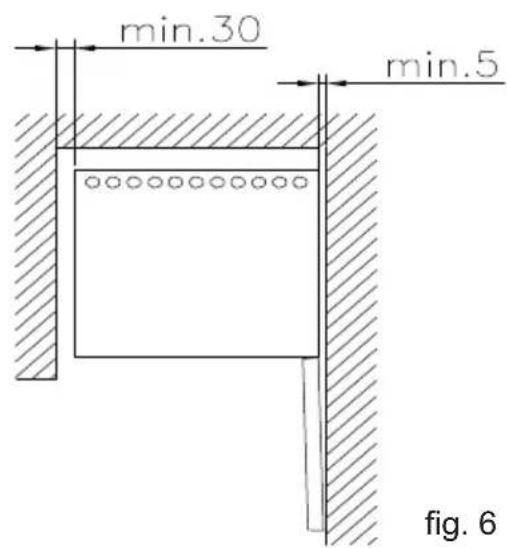

min.30 min.5 fig. 6

100 100 min.30

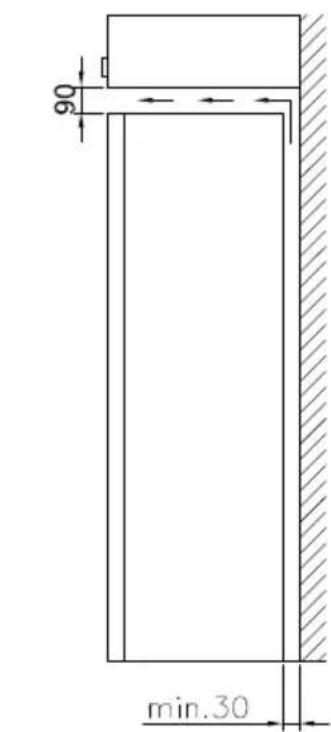

90 min.30

fig. 5

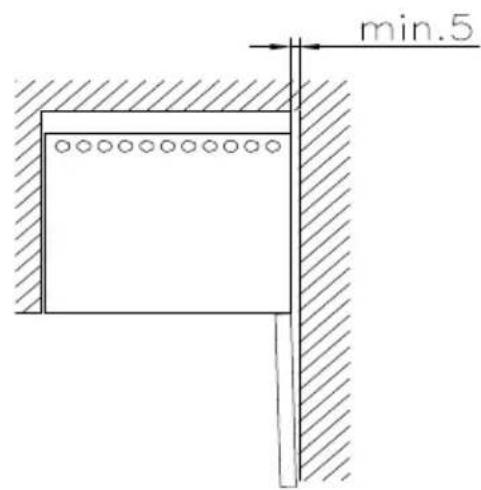

min.5

fig. 7

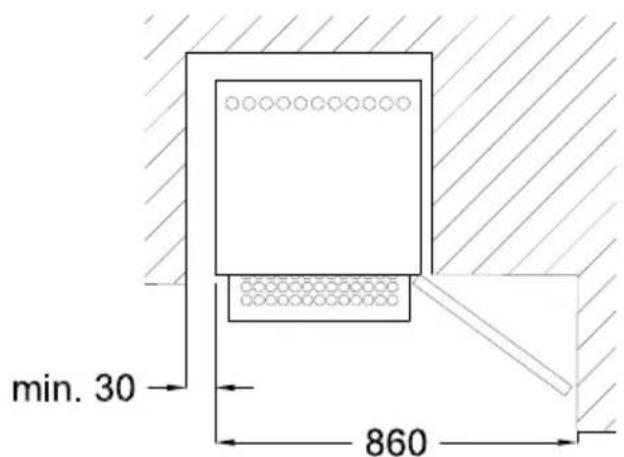

min. 30 860

fig. 8

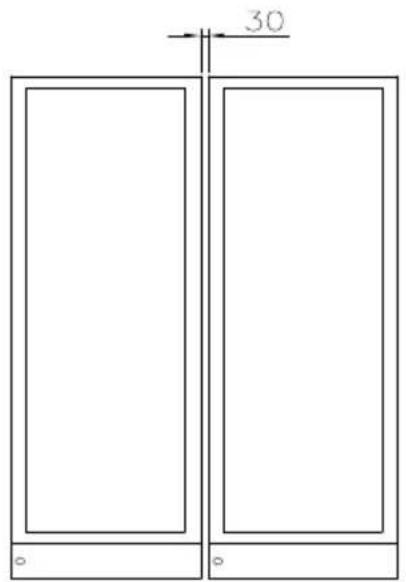

30

fig. 9

Distansstyckena på apparatens baksida säkerställer tillräcklig luftcirkulation. Montera de två lock som medföljer apparaten i enlighet med fig. 10.

En sats "Sida vid sida" kan beställas (fig. 9).

Det är viktigt att apparaten står helt plant. Den kan nivåjusteras genom att skruva upp eller ned de justerbara fötterna på apparatens framsida (fig.11).

Använd ett vattenpass för att kontrollera att apparaten står helt plant.

Belysning på/av Avfrostning För att justera tempera- turen. Tryck på knappen i 2 sekunder. SET Temperatur +/- Enhet på/av fig. 13

Elektroniska kontroller

De elektroniska kontrollerna säkerställer att den inställda temperaturen bevaras.

Efter ett eventuellt strömavbrott återställs temperaturinställningarna automatiskt.

Manuell avfrostning

Om en manuell avfrostning krävs ska du trycka på knappen Avfrostning i mer än 2 sekunder – då startas en manuell avfrostning.

Efter 30 minuter återställs den elektroniska kontrollen till normalt läge.

Temperaturdisplay

Displayen visar den faktiska temperaturen inuti skåpet och indikerar att strömmen är ansluten.

Temperaturinställning

Tryck på knappen Set på vänster sida i 2 sekunder – därefter kan du justera temperaturen +/- med knapparna på höger sida.

Observera

När du trycker på knappen Enhet på/av stängs kompressorn av och belysning- en släcks. När du trycker en gång till på knappen Enhet på/av sätts kompressorn på igen men belysningen förblir släckt. Tänd belysningen genom att trycka på knappen Belysning på/av.

Felsökning

Fel Möjlig orsak Åtgård
Kontrollampan är inte tänd.	Apparaten är avstängd.Strömavbrott; säkringen har gått, apparaten är inte korrekt ansluten till elen.	Tryck på strömbrytaren på/av.Kontrollera att apparaten är ansluten till elen. Återställ säkringen.
Vatten samlas på hyllorna.	Tömningen av avfrostningsvatten är blockerad.	Rengör kanalen för avfrostningsvatten och tömningshålet vid skåpets bakre vägg.
Vibration eller störande ljud.	Apparaten står inte plant.Apparaten vidrör andra föremål.	Justera apparaten med hjälp av ett vattenpass så att den står plant.Flytta undan apparaten från andra föremål eller apparater som den vidrör.
Kompressorn arbetar kontinuerligt.	Temperaturinställningen är för låg.Hög rumstemperatur.	Höj temperaturinställningen.Säkerställ tillräcklig ventilation.
Temperaturen i skåpet är för hög.	Temperaturinställningen är för hög.Okylda flaskor har nyss ställts in i skåpet.	Sänk temperaturinställningen.Sprid föremålen i skåpet för att förbättra luftcirkulationen.
Isbildning på förån-garen.	Dörren är öppen. Stäng dörren.

Avfrostning, rengöring och underhåll

Automatisk avfrostning

Avfrostning av enheten sker automatiskt. Tövattnet rinner genom ett rör ned till tövattenskålen som sitter ovanför kompressorn. Vattnet förångas tack vare värmen från kompressorn.

Rengöring

Slå ifrån strömmen med hjälp av till/från knappen när enheten ska rengöras invändigt.

Enheten rengörs bäst med en ljummen tvållösning (max. 65 °C). Använd inte rengöringsmedel som repar. Använd en mjuk duk. Skölj efter med rent vatten och torka ordentligt. Undvik att få in vatten i manöverpanelen.

Tövattensrännan, där kondensvattnet från kondensorn rinner ned i, sitter på bakre väggen inne i enheten. Säkerställ att den är ren. Använd ett desinfektionsmedel som t.ex. klorin utspäddet med vatten, som ska droppas i tövattenavloppet ett par gånger om året. Rensa med piprensare eller dylikt. Använd aldrig skarpa eller spetsiga föremål.

Tätningslisten runt dörren kräver regelbunden rengöring för att undvika missfärgning och för att säkerställa lång hållbarhet. Använd rent vatten. Efter rengöring av dörrens tätningslist bör du kontrollera att den fortfarande sluter tätt.

På kompressorn och i kompressorrummet avlägsnas dammet enklast med dammsugare. Genom att demontera fotpanelen möjliggör man för rengöring under enheten

Garanti, reservdelar och service

Garantireklamation

Fel eller skada orsakad direkt eller indirekt av felaktig hantering, missbruk, otillräckligt underhåll, felaktig montering, installation eller anslutning till strömuttag. Eld, olycka, blixtnedslag, strömsvängningar eller annan elektrisk felaktighet inklusive defekta säkringar eller felaktigheter i elnätsinstallationen. Reparationer utförda av verkstad som inte är auktoriserad och andra fel eller skador som tillverkaren kan påvisa är orsakade av andra orsaker än tillverkningsfel eller materialbrist täcks inte av denna garanti.

Observera att konstruktions- eller komponentförändringar eliminerar garanti och produktens tillförlitlighet samt att produkten kan ej längre anses laglig i användandet. Godkännandet på typskylt är då inte heller giltigt.

Transportskador upptäckta av köpare ska i första hand avgöras mellan köpare och leverantör, dvs. leverantören måste säkerställa att klagomål löses till köparens tillfredsställande.

Innan teknisk assistans söks bör man kontrollera om man kan lösa problemet själv (se åtgård av fel). Om servicehjälp inte täcks av garantin, t.ex. om produkten inte fungerar pga. t.ex. trasig säkring eller felaktig hante-ring kommer kostnaden för serviceassistan-sen att debiteras ägaren.

Reservdelar

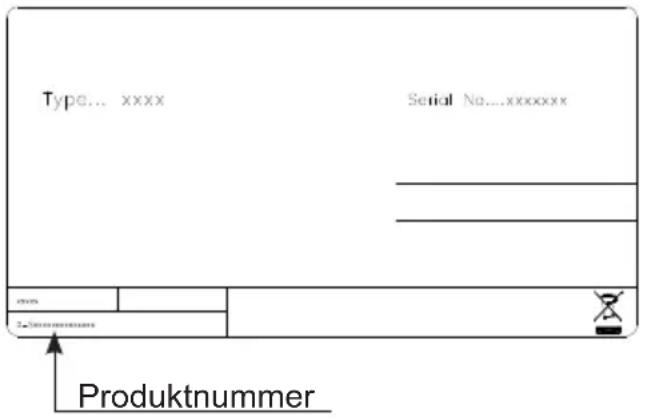

Vid beställning av reservdelar ska modell, serie- och produktnummer anges för produkten. Denna information kan sökas på typskylten baktill på aggregatet. Typskylten uppger blandad teknisk information inklusive modell och serienummer.

Type... xxxx Serial No...xxxxxxxxx 2-Produktnummer Produktnummer

Bortskaffning

Information för användare om hopsam- ling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produk ter, förpacningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2012/19/EU och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen.

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

Information om avfallshantering i länder utanför den Europeiska unionen

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera denna produkt ska du kontakta de lokala myndigheterna eller din återförsäljare, och fråga om korrekt avyttringsmetod.

Notering till batterisymbolen:

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iaktar den de krav som ställs upp i direktivet för den aktuella kemikalien.

Advarsel
