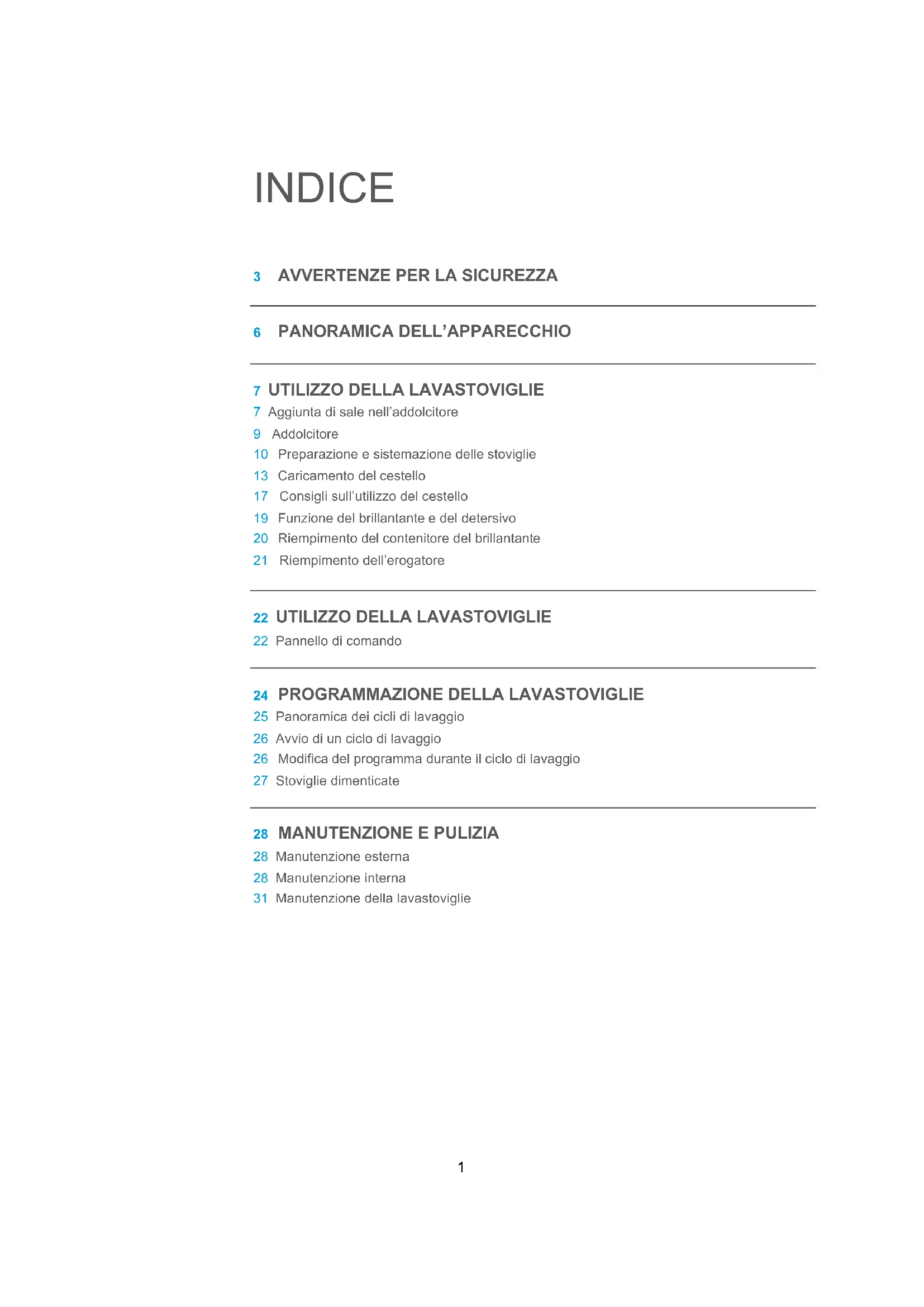

MANUALE UTENTE 5VF4X00EME BLAUPUNKT
7 Aggiunta di sale nell'addolcitore 9 Addolcitore 10 Preparazione e sistemazione delle stoviglie 13 Caricamento del cestello 17 Consigli sull'utilizzo del cestello 19 Funzione del brillantante e del detersivo 20 Riempimento del contenitore del brillantante 21 Riempimento dell'erogatore
22 UTILIZZO DELLA LAVASTOVIGLIE

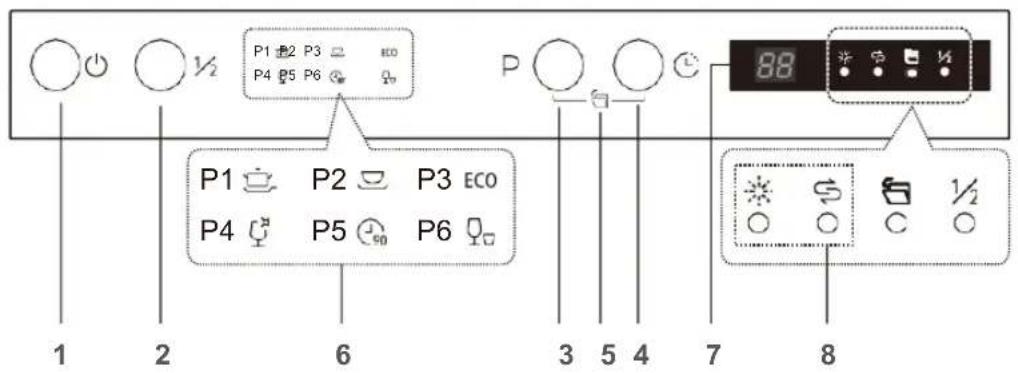

22 Pannello di lavoro
24 PROGRAMMAZIONE DELLA LAVASTOVIGLIE
25 Panoramica dei cicli di lavaggio 26 Avvio di un ciclo di lavaggio 26 Modifica del programma durante il ciclo di lavaggio 27 Stoviglie dimenticate
28 MANUTENZIONE E PULIZIA
28 Manutenzione esterna 28 Manutenzione interna 31 Manutenzione della lavastoviglie
32 ISTRUZIONI DI INSTALLAZIONE 32 Informazioni sull'allacciamento elettrico 33 Ingresso e scarico dell'acqua 35 Collegamento dei tubi di scarico 36 Posizionamento della lavastoviglie 37 Montaggio
41 CONSIGLI PER LA RISOLUZIONE DEI GUASTI 45 CODICI DI ERRORE 46 INFORMAZIONI TECNICHE
AVVERTENZE PER LA SICUREZZA
AVVERTENZA
Per utilizzare la lavastoviglie occorre rispettare le misure precauzionali elencate di seguito:
- I lavori di installazione e di riparazione devono essere effettuati esclusivamente da un tecnico qualificato. Il presente apparecchio è pensato per l'uso domestico e per applicazioni simili, come:
- Cucine del personale in negozi, uffici e altri ambienti di lavoro; Cucine in casali;
- Cucine per gli ospiti di hotel, motel e altre strutture di alloggio; Bed & Breakfast.
Il presente apparecchio può essere utilizzato da bambini a partire da 8 anni e da persone con abilità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze, se supervisionati o istruiti ad usare il dispositivo in modo sicuro e a comprendere i relativi pericoli. - I bambini non devono giocare con il dispositivo. Ai bambini è consentito pulire o effettuare la manutenzione del presente apparecchio solo sotto sorveglianza. (per EN60335-1) - Il presente apparecchio non può essere utilizzato da persone (inclusi i bambini) con abilità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze, tranne se supervisionati o istruiti ad usare il dispositivo in modo sicuro e a comprendere i relativi pericoli. (per IEC60335-1) Il materiale di imballaggio non è menzionato. - Il presente apparecchio è destinato esclusivamente all'utilizzo in ambienti chiusi. Per evitare il pericolo di scossa elettrica, non immergere l'apparecchio, il cavo o la presa in acqua o altri liquidi ed estrarre la presa prima di pulire l'apparecchio ed effettuare interventi di manutenzione sull'apparecchio. - Utilizzare un panno morbido e umido con del sapone delicato e infine asciugare l'apparecchio con un panno asciutto.
Istruzioni per la messa a terra
- Questo apparecchio deve essere messo a terra. In caso di malfunzionamento o guasto, la messa a terra riduce il rischio di scosse elettriche, indicando alla corrente elettrica il percorso di minima resistenza. Questo apparecchio è dotato di una spina di messa a terra.
- La spina deve essere inserita in una presa idonea, installata e messa a terra in conformità con tutte le normative e i regolamenti locali.
- In caso di collegamento errato del conduttore per la messa a terra, sussiste il pericolo di una scossa elettrica.
- In caso di dubbi sulla corretta messa a terra dell'apparecchio, rivolgersi a un elettricista qualificato o un rappresentante dell'assistenza.
- Se la spina fornita in dotazione con l'apparecchio non entra nella presa, è necessario modificarla.
- In tal caso, far installare una presa idonea da un elettricista qualificato.
- Non sedersi sull'apparecchio e non appoggiarsi sullo sportello o sul cestello.
- Azionare la lavastoviglie solo se tutti i pannelli dell'alloggiamento sono installati correttamente.
- Aprire lo sportello con molta cautela quando la lavastoviglie è in funzione: l'acqua potrebbe schizzare fuori.
- Non appoggiarsi e non posizionare oggetti pesanti sullo sportello aperto, in quanto l'apparecchio potrebbe ribaltarsi in avanti.
- Durante la sistemazione degli oggetti da lavare:
- posizionare gli oggetti taglienti in modo tale che non possano danneggiare la guarnizione dello sportello.
- AVVERTENZA: i coltelli e gli altri utensili con punte affilate devono essere posizionati nel cestello con le punte rivolte verso il basso oppure in orizzontale.
- Alcuni detersivi sono molto alcalini e possono essere estremamente pericolosi se ingeriti. Evitare il contatto con pelle e occhi e tenere i bambini lontani dalla lavastoviglie se lo sportello è aperto. Assicurarsi che il contenitore per il detersivo sia vuoto al termine del ciclo di lavaggio.
- Lavare gli oggetti di plastica solo se riportano l'indicazione "lavabili in lavastoviglie" o un'indicazione equivalente.
- Se gli oggetti in plastica non sono appositamente contrassegnati, verificare le raccomandazioni del produttore.
- Utilizzare esclusivamente detersivi e brillantanti consigliati per l'utilizzo in una lavastoviglie automatica. Non utilizzare mai sapone, detersivo per bucato o sapone per le mani nella lavastoviglie.
- Lo sportello non deve rimanere aperto, in quanto potrebbe aumentare il pericolo di inciampare. Se il cavo di alimentazione è danneggiato, va sostituito dal produttore, dal servizio cliente o da una persona ugualmente qualificata per evitare un pericolo.
- Durante l'installazione il cavo di alimentazione non deve essere piegato in modo eccessivo o pericoloso oppure schiacciato.
- Gli elementi di lavoro non vanno toccati.
- L'apparecchio deve essere collegato alla valvola principale dell'acqua con nuovi set di tubi flessibili. I vecchi set non dovrebbero essere riutilizzati.
- Per risparmiare energia, l'apparecchio passa automaticamente in modalità stand-by durante 15 minuti di inattività.
- La capacità massima della lavastoviglie è di 13 coperti.
- La pressione massima consentita dell'acqua è di 1 MPa.
- La pressione minima consentita dell'acqua è di 0,04 MPa.
Smaltimento
- Per lo smaltimento dell'imballaggio e dell'apparecchio rivolgersi a un centro di riciclaggio. A tal fine, scollegare il cavo di alimentazione e disattivare il dispositivo di chiusura dello sportello. Gli imballaggi di cartone sono realizzati con carta riciclata e devono essere smaltiti nella raccolta della carta per il recupero.
- Far in modo che l'apparecchio venga regolarmente smaltito vuol dire contribuire a evitare possibili danni per l'ambiente e le relative conseguenze negative possibili per la salute umana, in caso di smaltimento scorretto.
- Per informazioni più dettagliate sul riciclaggio di questo prodotto, rivolgersi al proprio Comune o all'ente di competenza per lo smaltimento dei rifiuti.
- SMALTIMENTO: non smaltire questo prodotto come rifiuto urbano non differenziato. Tali rifiuti devono essere raccolti separatamente in quanto richiedono un trattamento speciale.

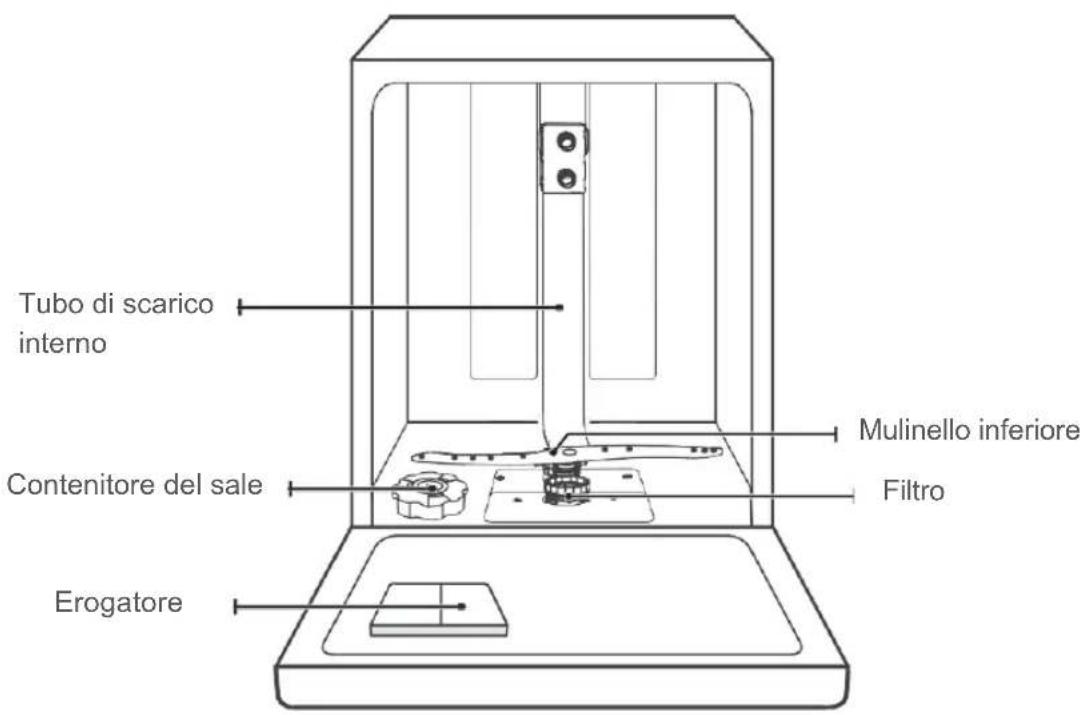

PANORAMICA DELL'APPARECCHIO
IMPORTANTE
Prima di utilizzare la lavastoviglie per la prima volta, leggere le istruzioni per l'uso al fine di ottenere le migliori prestazioni possibili.
Griglia portaposate
Mulinello superiore
Cestello per posate
Cestello superiore
Cestello inferiore
NOTA:
Le immagini sono a titolo esemplificativo e potrebbero differire in base al modello. Si prega di tenerlo presente.
UTILIZZO DELLA LAVASTOVIGLIE

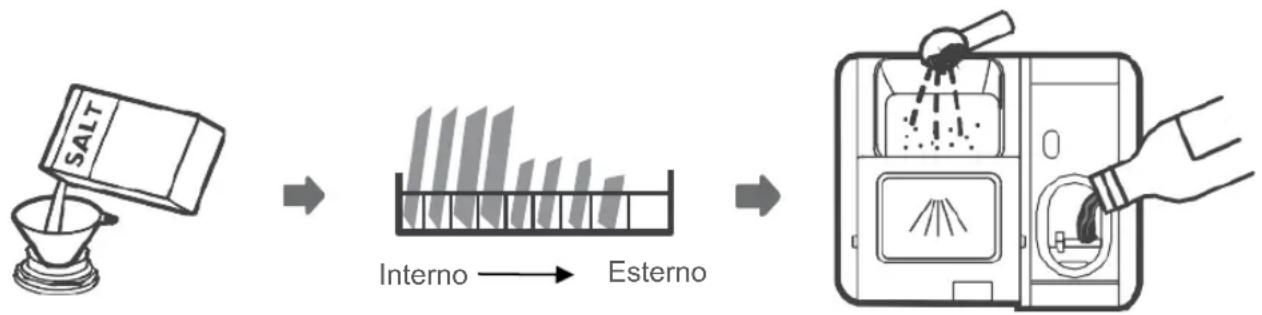

Prima del primo utilizzo:
- Regolare l'addolcitore
- Aggiungere il sale nell'addolcitore
- Caricare il cestello
- Riempire l'erogatore
AGGIUNTA DI SALE NELL'ADDOLCITORE
NOTA:
Utilizzare esclusivamente il sale adatto per l'uso in questa lavastoviglie.
Il contenitore del sale si trova al di sotto del cestello inferiore e deve essere riempito come segue:
AVVERTENZA
Utilizzare esclusivamente il sale adatto per l'uso in lavastoviglie.
- Qualsiasi altro tipo di sale non sviluppato appositamente per l'utilizzo nelle lavastoviglie, in particolare il sale da cucina, danneggia l'addolcitore. In caso di danni dovuti all'uso di sale non idoneo, il produttore non fornisce alcuna garanzia e non è responsabile per i danni causati.
Aggiungere il sale nell'addolcitore solo prima di avviare un ciclo di lavaggio.
- In questo modo si evita che il sale o l'acqua salata fuoriuscita rimanga sul fondo della lavastoviglie per un lungo periodo di tempo, cosa che potrebbe comportare la corrosione.
Seguire i seguenti passaggi per aggiungere il sale per lavastoviglie:
- Rimuovere il cestello inferiore e svitare il coperchio del contenitore.
- Inserire l'estremità dell'imbuto (in dotazione) nel foro e aggiungere circa 1,5 kg di sale per lavastoviglie.
- Riempire il contenitore del sale con l'acqua fino al segno MAX. È normale che una piccola quantità di acqua fuoriesca dal contenitore del sale.
- Riavvitare il coperchio dopo aver riempito il contenitore.
- La spia del sale si spegne quando il contenitore del sale è stato riempito.
- Subito dopo aver aggiunto il sale nel contenitore, occorre avviare un programma di lavaggio (si consiglia un programma breve). In caso contrario, il sistema di filtraggio, la pompa o altre parti importanti dell'apparecchio potrebbero essere danneggiate dall'acqua salata. Questi tipi di danno non sono coperti dalla garanzia.
NOTA:
Il contenitore del sale deve essere riempito soltanto quando la spia del sale (sul pannello di controllo) è accesa. A seconda di quanto si scioglie il sale, la spia del sale può rimanere accesa anche se il contenitore del sale è pieno.
Se sul pannello di controllo non si accende la spia del sale (su alcuni modelli), è possibile stimare quando ricaricare il sale nell'addolcitore in base ai cicli di lavaggio che la lavastoviglie ha effettuato.
Se è caduto del sale, avviare un programma di ammollo o un programma rapido per rimuoverlo.
L'addolcitore d'acqua deve essere regolato manualmente mediante il regolatore della durezza dell'acqua.
L'addolcitore rimuove dall'acqua minerali e sali che potrebbero compromettere il funzionamento della lavastoviglie.
Quanti più sono i minerali presenti nell'acqua, tanto più dura è l'acqua.
L'addolcitore deve essere regolato secondo la durezza dell'acqua nella propria zona. L'ente per le risorse idriche locale comunica la durezza dell'acqua nella propria zona.
Regolazione del consumo di sale
La lavastoviglie è progettata in modo tale che la quantità di sale utilizzata possa essere regolata in base alla durezza dell'acqua utilizzata. Ciò ha lo scopo di ottimizzare e regolare individualmente il consumo di sale.
Osservare la seguente procedura per regolare il consumo di sale.
- Aprire lo sportello e accendere la lavastoviglie.
- Premere il tasto del programma per più di 5 secondi al fine di avviare l'addolcitore entro 60 secondi alla pressione del tasto di accensione.
- Premere il tasto del programma per selezionare l'addolcitore corretto per la propria regione. Gli addolcitori d'acqua cambiano nel seguente ordine: H3->H4->H5->H6->H1->H2->H3;
- Attendere 5 secondi o premere il tasto di accensione per completare la configurazione e uscire dalla modalità di configurazione.
Durezza dell'acqua
| Germania °dH | Francia °fH | Regno Unito °Clarke | mmol/l | Grado di durezza dell'acqua | Consumo di sale (grammi/ciclo di lavaggio) |
| 0-5 | 0-9 | 0-6 | 0-0,94 | H1 | 0 |
| 6-11 | 10-20 | 7-14 | 1,0-2,0 | H2 | 9 |
| 12-17 | 21-30 | 15-21 | 2,1-3,0 | H3 | 12 |
| 18-22 | 31-40 | 22-28 | 3,1-4,0 | H4 | 20 |
| 23-34 | 41-60 | 29-42 | 4,1-6,0 | H5 | 30 |
| 35-55 | 61-98 | 43-69 | 6,1-9,8 | H6 | 60 |
1°dH = 1,25°Clarke = 1,78°fH = 0,178mmol / l Impostazioni di fabbrica: H3 Rivolgersi all'ente per le risorse idriche locale al fine di ottenere informazioni sulla durezza dell'acqua.
Addolcitore
La durezza dell'acqua varia da zona a zona. Se nella lavastoviglie viene utilizzata dell'acqua dura, si formano dei depositi su stoviglie e utensili.
L'apparecchio è dotato di un addolcitore speciale con contenitore di sale per la rimozione di calcare e minerali dall'acqua.
PREPARAZIONE E SISTEMAZIONE DELLE STOVIGLIE
- Considerare l'acquisto di utensili contrassegnati come lavabili in lavastoviglie.
- Scegliere un programma con la temperatura più bassa possibile per determinate stoviglie.
- Per evitare danni, non rimuovere bicchieri e posate dalla lavastoviglie subito dopo la fine del programma.
Lavaggio di determinate posate/stoviglie
Oggetti non idonei
- Posate con manici in legno, osso o madreperla
- Oggetti in plastica non resistenti alle alte temperature
- Posate di vecchia produzione con parti incollate non resistenti alle alte temperature
- Posate o stoviglie accoppiate
- Oggetti in peltro o in rame
- Bicchieri in cristallo
- Oggetti in acciaio inossidabile
- Taglieri di legno
- Oggetti in fibre sintetiche
Oggetti poco idonei
- Alcuni tipi di bicchieri possono opacizzarsi dopo numerosi lavaggi. Le parti in argento e alluminio tendono a scolorirsi durante il lavaggio.
- Le parti smaltate possono scolorirsi se lavate spesso in lavastoviglie.
Consigli per il caricamento della lavastoviglie
Togliere le grandi quantità di residui di cibo. Mettere in ammollo i residui di cibo bruciato nelle pentole. Non è necessario sciacquare le stoviglie sotto l'acqua corrente.
Seguire le istruzioni di caricamento riportate di seguito per ottenere le migliori prestazioni dalla lavastoviglie.
(Le caratteristiche e l'aspetto dei cestelli e dei portaposate possono differire dal proprio modello).
Posizionare gli articoli nella lavastoviglie come segue:
Sistemare gli oggetti come tazzine, bicchieri, pentole/padelle, ecc. rivolti verso il basso. Gli oggetti curvi o concavi devono essere inclinati in modo che l'acqua possa defluire. - Tutti gli utensili sono impilati in modo sicuro e non possono ribaltarsi. - Tutti gli utensili sono disposti in modo che i mulinelli possano ruotare liberamente. - Oggetti cavi come tazzine, bicchieri, pentole, ecc. vanno sistemati con l'apertura rivolta verso il basso, in modo che l'acqua non si raccolga nel contenitore o in un fondo profondo. Le stoviglie e le posate non devono giacere l'una dentro l'altra o coprirsi a vicenda. Per evitare danni, i bicchieri non devono toccarsi. Il cestello superiore è destinato a stoviglie più delicate e leggere come bicchieri, tazzine da caffè e da tè. I coltelli con lame lunghe che vengono riposti in posizione verticale sono un potenziale pericolo! Le posate lunghe e/o affilate, come i coltelli trincianti, devono essere sistemate orizzontalmente nel cestello superiore. Non sovraccaricare la lavastoviglie. È importante per ottenere buoni risultati e per un consumo energetico ragionevole.
NOTA:
Gli oggetti molto piccoli non vanno lavati in lavastoviglie, poiché potrebbero facilmente cadere dal cestello.
Rimozione delle stoviglie
Occorre svuotare prima il cestello inferiore e poi quello superiore, affinché l'acqua del cestello superiore non goccioli su quello inferiore.
AVVERTENZA
Gli oggetti saranno molto caldi!
Per evitare danni, rimuovere bicchieri e posate dalla lavastoviglie dopo circa 15 minuti alla fine del programma.

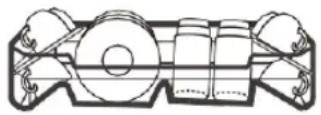

Sistemazione del cestello superiore
Il cestello superiore serve per sistemare stoviglie leggere e delicate come bicchieri, tazzine da caffè e da tè e piattini, nonché piatti, ciotole e padelle poco profonde (purché non troppo sporche). Posizionare le stoviglie e le pentole in modo che non vengano spostate dal getto d'acqua.

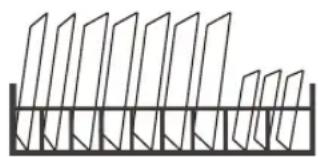

Sistemazione del cestello inferiore
Si consiglia di sistemare nel cestello inferiore oggetti di grandi dimensioni e più difficili da pulire, come, ad esempio, pentole, padelle, coperchi, piatti da portata e ciotole, come mostrato nell'illustrazione sottostante. I piatti da portata e i coperchi devono essere posizionati lateralmente sui supporti, in modo da non bloccare la rotazione del mulinello superiore.
Il diametro massimo consigliato per i piatti collocati davanti all'erogatore è di 19 cm, in modo da non ostruirne l'apertura.
Sistemazione del cestello per posate
Le posate vanno sistemate separatamente negli appositi spazi del portaposate, facendo inoltre attenzione che le posate non si incastrino le une nelle altre, in quanto ciò potrebbe comportare una scarsa pulizia.
AVVERTENZA
Nessun oggetto deve fuoriuscire dal cestello.
Posizionare gli oggetti appuntiti sempre con le punte rivolte verso il basso!

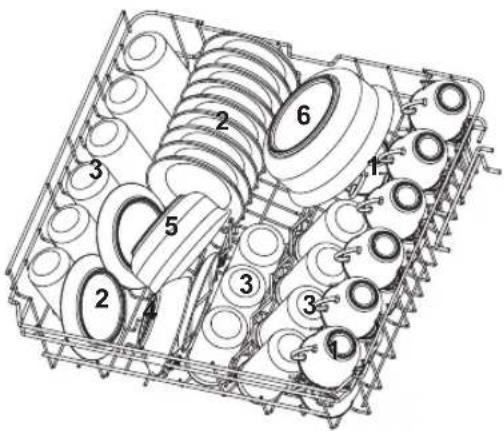

1. Cestello superiore
| Numero | Oggetti |
| 1 | Tazzine |
| 2 | Piattini |
| 3 | Bicchieri |
| 4 | Ciotola da portata piccola |
| 5 | Ciotola da portata media |
| 6 | Ciotola da portata grande |

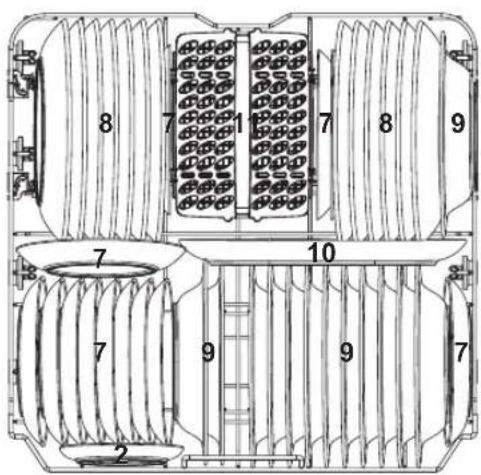

2. Cestello inferiore
| Numero | Oggetti |
| 7 | Piatti da dessert |
| 8 | Piatti piani |
| 9 | Piatti fondi |
| 10 | Patto ovale |
| 11 | Cestello per posate |

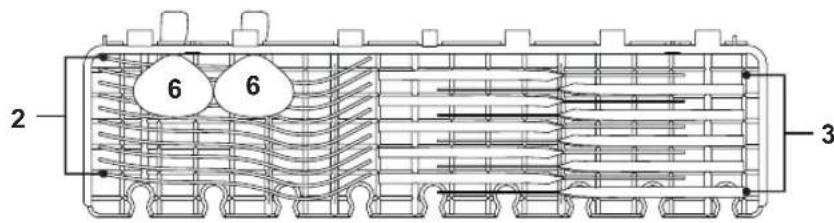

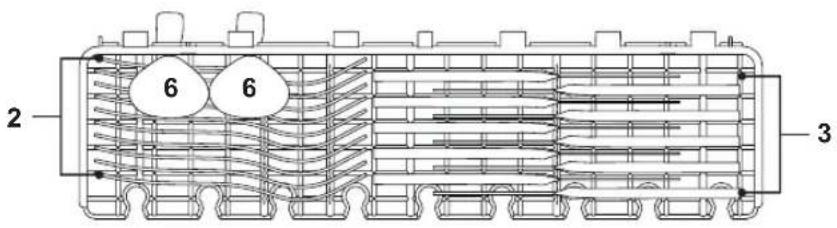

3. Griglia portatosate
NOTA:
Posizione oggetti leggeri e piatti su questa griglia. Il peso totale massimo è di 1,5 kg.

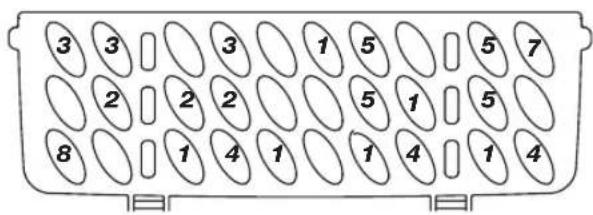

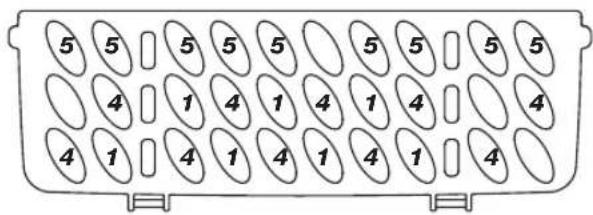

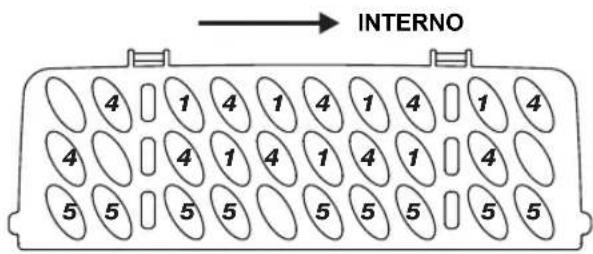

4. Cestello per posate
Informazioni per i test di comparabilità secondo EN50242
Capacità: 13 coperti
Posizione del cestello superiore: posizione più Bassa
Programma: ECO
Impostazione del brillante: 5
Regolazione dell'addolcitore: H3
| Numero | Oggetti |
| 1 | Cucchiaio da minestra |
| 2 | Forchetta |
| 3 | Coltello |
| 4 | Cucchiaino da tè |
| 5 | Cucchiaino da dessert |
| 6 | Cucchiaio da portata |
| 7 | Forchetta da portata |
| 8 | Mestolo |

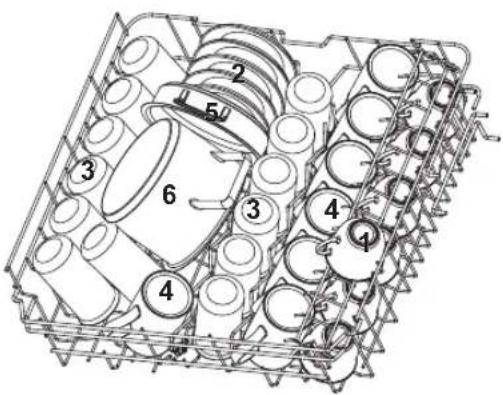

1. Cestello superiore
| Numero | Oggetto |
| 1 | Tazzine |
| 2 | Piattini |
| 3 | Bicchieri |
| 4 | Tazze |
| 5 | Teglia piccola |
| 6 | Pentola piccola |

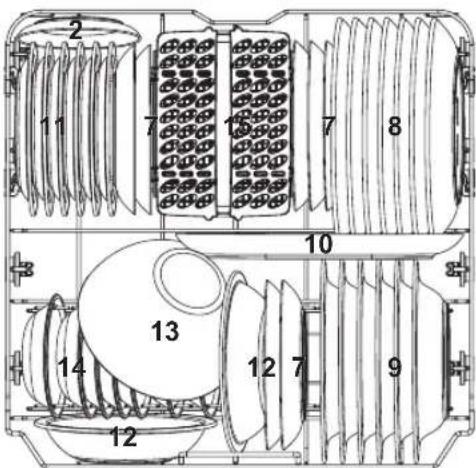

2. Cestello inferiore
| Numero | Oggetti |
| 7 | Piatti da dessert |
| 8 | Piatti piani |
| 9 | Piatti fondi |
| 10 | Patto ovale |
| 11 | Piatti da dessert in melamina |
| 12 | Ciotola in melamina |
| 13 | Ciotola in vetro |
| 14 | Ciotole da dessert |
| 15 | Cestello per posate |
3. Griglia portaposate
NOTA:
Posizione oggetti leggeri e piatti su questa griglia. Il peso totale massimo è di 1,5 kg.

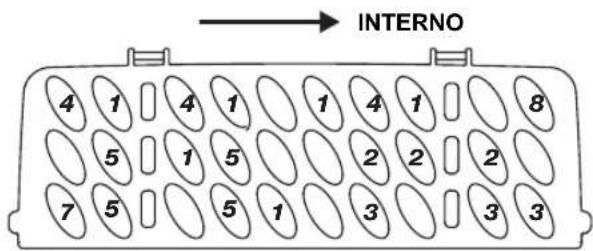

4. Cestello per posate
Informazioni per i test di comparabilità secondo EN60436
Capacità: 13 coperti
Posizione del cestello superiore: posizione più bassa
Programma: ECO
Impostazione del brillantante: 5
Regolazione dell'addolcitore: H3
| Numero | Oggetti |
| 1 | Cucchiaio da minestra |
| 2 | Forchetta |
| 3 | Coltello |
| 4 | Cucchiaino da tè |
| 5 | Cucchiaino da dessert |
| 6 | Cucchiaio da portata |
| 7 | Forchetta da portata |
| 8 | Mestolo |
Regolazione del cestello superiore

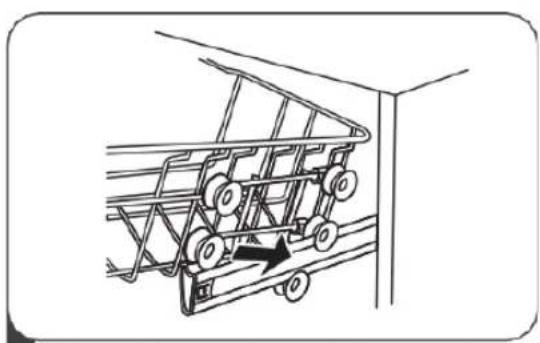

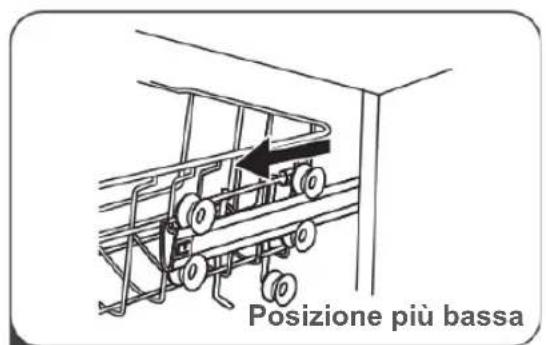

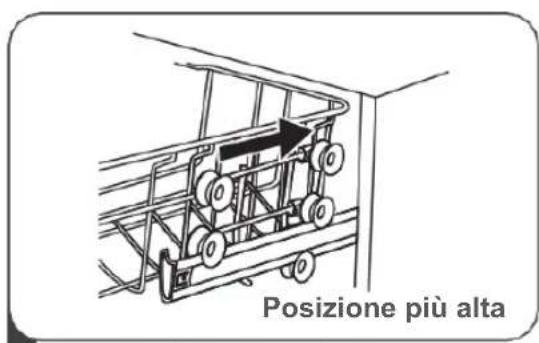

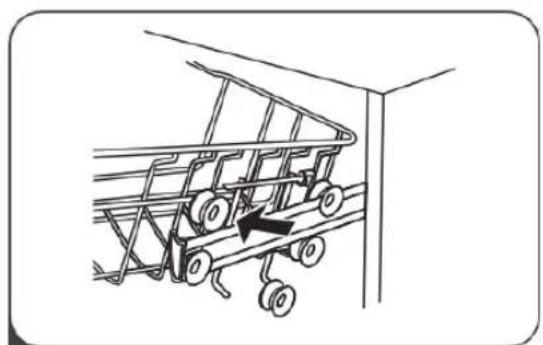

Configurazione 1:
È possibile modificare leggermente l'altezza del cestello superiore per collocare i contenitori più in alto nel cestello superiore o inferiore.
Per regolare l'altezza del cestello superiore, procedere come indicato di seguito:
1. Estrarre il cestello superiore.
2. Rimuovere il cestello superiore.
3. Riposizionare il cestello superiore sulle rotelle superiori o inferiori.
4. Inserire infine il cestello superiore.

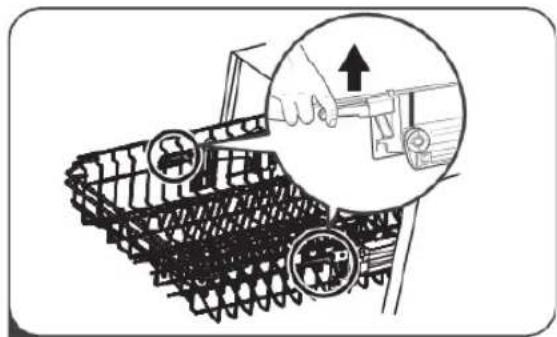

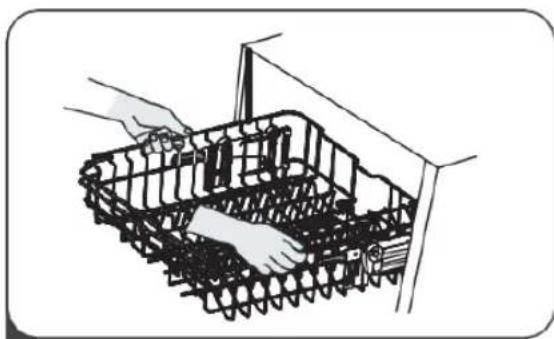

Configurazione 2:
1 Per sollevare il cestello superiore, è sufficiente sollevarlo lateralmente fino a quando non si blocca nella posizione più alta. Non è necessario sollevare la leva di regolazione.
2 Per abbassare il cestello superiore, tirare la leva di regolazione su ciascun lato per sbloccare il cestello e regolarlo nella posizione più bassa.

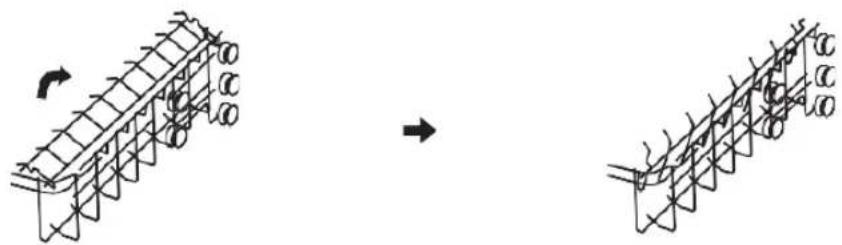

Chiusura del ripiano portabicchieri
Alzare il ripiano portabicchieri, al fine di lasciare spazio per oggetti più alti nel cestello superiore. È possibile appoggiarvi i bicchieri alti. È possibile rimuovere completamente il ripiano portabicchieri quando non è in uso.

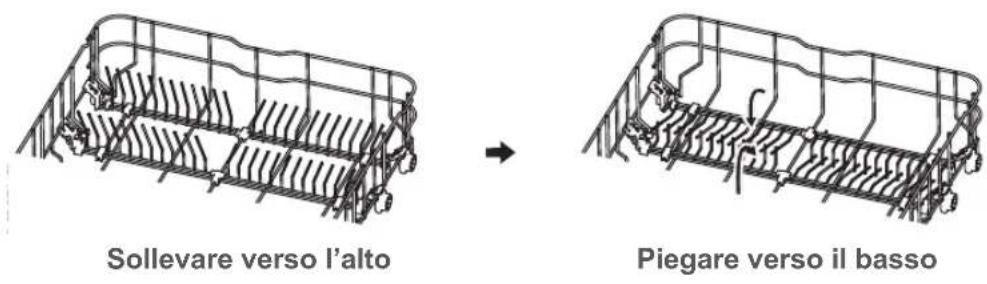

Chiusura delle griglie pieghevoli
Le griglie pieghevoli del cestello inferiore servono per sistemare piatti e stoviglie. È possibile abbassarle al fine di lasciare spazio per gli oggetti più grandi.

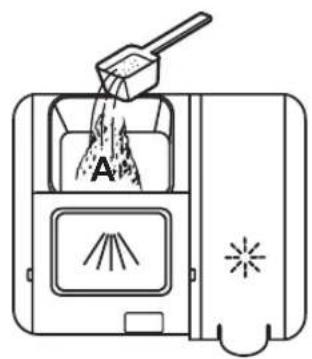

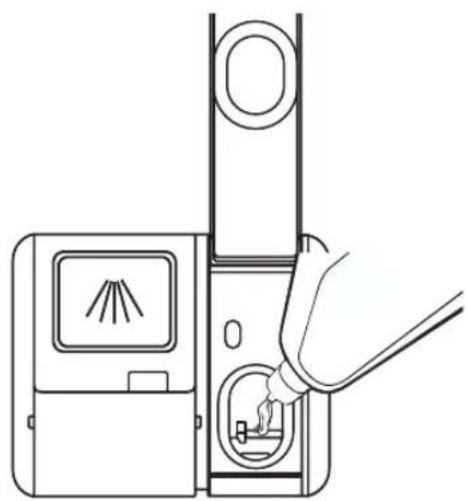

FUNZIONE DEL BRILLANTANTE E DEL DETERSIVO
Il brillantante viene rilasciato durante l'ultimo risciacquo per impedire che le gocce d'acqua, depositandosi sulle stoviglie, lascino macchie o righe. Il brillantante migliorerà anche l'asciugatura, facilitando lo scivolamento dell'acqua dalle stoviglie. La lavastoviglie è progettata per l'uso di brillantanti liquidi.

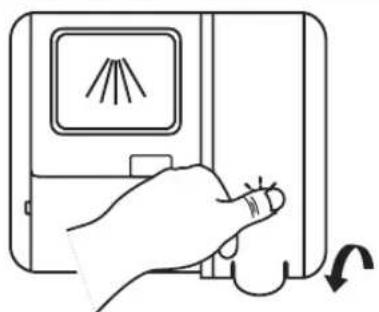

AVVERTENZA
Utilizzare solo brillantanti di marca per lavastoviglie. Non riempire mai il distributore del brillantante con altre sostanze (ad es. detersivo per piatti, detergente liquido). Così facendo si potrebbe danneggiare l'apparecchio.

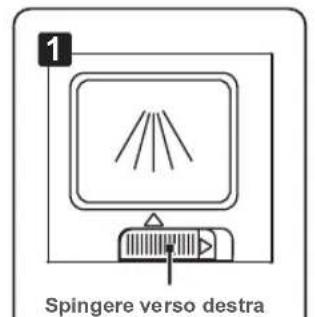

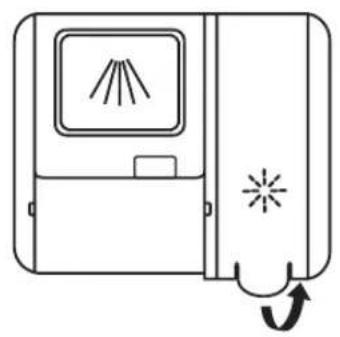

Quando occorre rabboccare il brillantante?
La regolarità con cui la vaschetta deve essere ricaricata dipende dalla frequenza di lavaggio delle stoviglie e dall'impostazione del brillantante.
In presenza di poco brillantante ( ) si accende l'apposita spia. Non riempire troppo il contenitore del brillantante.
Funzione del brillantante
I componenti chimici presenti nel detersivo sono necessari per rimuovere, scomporre e distribuire lo sporco nella lavastoviglie. La maggior parte dei detergenti di qualità disponibili in commercio sono adatti a questo scopo.
AVVERTENZA
- Uso corretto dei detersivi
Utilizzare esclusivamente detersivi realizzati appositamente per l'uso in lavastoviglie.
Conservare il detersivo in un luogo fresco e asciutto.
Versare il detersivo in polvere nella vaschetta appena prima del lavaggio.
Il detersivo per piatti è corrosivo!
Tenere il detersivo per piatti fuori dalla portata dei bambini.
1 Rimuovere il coperchio del contenitore del brillantante sollevando il tappo.
3 Infine chiudere il tappo.
2 Versare il brillantante nella vaschetta, assicurandosi di non riempirla fino all'orlo.
Regolazione del contenitore del brillantante
Per ottenere migliori risultati di asciugatura con una quantità limitata di brillantante, la lavastoviglie è stata progettata in modo tale che il consumo possa essere regolato dall'utente. Seguire i seguenti passaggi:
- Aprire lo sportello e accendere la lavastoviglie.
- Entro 60 secondi dalla pressione del tasto di accensione, premere il tasto del programma per più di 5 secondi e poi premere il tasto del timer per inserire il modello impostato. Il simbolo del brillantante lampeggia alla frequenza di 1 Hz.
- Premere il pulsante del programma per selezionare l'addolcitore d'acqua più consono in base alle proprie abitudini. Le impostazioni cambiano nel seguente ordine:
D1->D2->D3->D4->D5->D1.
Più alto è il numero, maggiore è il consumo di brillantante della lavastoviglie.
- Attendere 5 secondi o premere il tasto di accensione per completare la configurazione e uscire dalla modalità di configurazione.
1. Selezionare un metodo di apertura in base alla situazione attuale.
- Aprire il coperchio spingendo il pulsante di sblocco.
- Aprire il coperchio premendo il pulsante di sblocco.
Versare il detersivo nella vaschetta più grande (A) per il lavaggio principale. Per un risultato di pulizia migliore, soprattutto in caso di oggetti molto sporchi, versare una piccola quantità di detersivo sullo sportello. Il detersivo supplementare entra in funzione durante la fase di prelavaggio.
Chiudere il coperchio spingendolo in avanti e poi premendolo verso il basso.
NOTA:
L'impostazione può variare a seconda dell'inquinamento dell'acqua.
Seguire le indicazioni del produttore riportate sulla confezione del detersivo.
UTILIZZO DELLA LAVASTOVIGLIE
PANNELLO DI COMANDO
Funzionamento (Tasti)
| 1 | Tasto di accensione | Premere quello tasting per accendere la lavastoviglie. Il display si illumina. |
| 2 | Mezzo carico | Per selezionare la funzione "Mezzo carico". (È possibile utilizzatoQL Questa funzione sottanto se si dispone di circa 6 coperti o meno. Questa funzione consuma meno acqua ed energia. Da utilizzato esclusivamente con i programmi Intensivo, Universale, ECO, Vetro e 90 min). Premendo quello tasting, si accende il symbolo corrispondente. |
| 3 | Programma | Selezionare il programma di lavaggio corrispondente. Il symbolo del programma selezionato si illumina. |
| 4 | Timer | Premere quello tasting per impostare l'ora di avvio per il prossimo ciclo di lavaggio. è possibile ritardare l'avvio del prossimo ciclo di lavaggio fine a 24 ore. Premendo quello pulsante si ritarda di un'ora l'avvio del ciclo di lavaggio. |
| 5 | Apertura automatica | Lo sportello della lavastoviglie si fare automaticamente al termine del programma, migliorando il risultato di asciugatura.Premere il tasting del programma e del timer per attivare o disattivareQL Questa funzione. Se si attivaQL Questa funzione, l'indicatore corrispondente si accende. |
Display
| 6 Simboli dei programmi | | Intensivo
Per stovigliè molto sporche, come pentole e padelle, con residui di cibo secco. |
| Normale
Per stovigliè normalmente sporche, come pentole, piatti, bicchieri e padelle leggermente sporche. |
| ECO | ECO
Programma standard,indicato per stovigliè normalmente sporche, come pentole, piatti, bicchieri e padelle molto sporche. |
| Cristalli
Per cristalli e stovigliè miste con sporco leggero. |
| 90' | 90 min
Per stovigliè normalmente sporche che devono essere risciacquate rapidamente. |
| Rapidò
Un ciclo di lavaggio più breve per stovigliè molto sporche che non devono essere asciugate. |
| 7 Indicatore digitale | 88 | Indica il programma, il timer, i codici di erre, ecc. |
| 8 Spie | | Brillantante
Se la spia è accende, significa che il brillantante presente nella lavastoviglia è molto e deve essere rabboccato. |
| Sale
Se la spia è accende, significa che il sale presente nella lavastoviglia non è sufficiente e deve essere rabboccato. |
PROGRAMMAZIONE DELLA LAVASTOVIGLIE
PANORAMICA DEI CICLI DI LAVAGGIO
La tabella seguente indica quali programmi sono più idonei in base alla quantità di residui di cibo e quanto detergente è necessario. Contiene anche diverse informazioni sui programmi.
Indica che è necessario rabboccare il brillante.
| Programma | Descrizione del ciclo di lavaggio | Detersivo Prelavaggio/Lavaggio principale | Durata (min.) | Energia (kWh) | Acqua (l) | Brill-antante |
| Intensivo | Prelavaggio (50 °C)Lavaggio principale(65 °C)RisciacquoRisciacquoRisciacquo (60 °C)Asciugatura | 5/27,51 o 2componenti | 205 | 1,651 | 18,7 | ● |
| Normale | Prelavaggio (45 °C)Lavaggio principale(55 °C)RisciacquoRisciacquoRisciacquo (60 °C)Asciugatura | 5/27,51 o 2componenti | 175 | 1,451 | 18,7 | ● |
| ECO (*EN50242) | Lavaggio principale(50 °C)RisciacquoRisciacquo (50 °C)Asciugatura | 5/27,51 o 2componenti | 198 | 0,823 | 11 | ● |
| Cristalli | Prelavaggio (40 °C)Lavaggio principale(50 °C)RisciacquoRisciacquo (50 °C)Asciugatura | 5/27,51 o 2componenti | 120 | 0,902 | 15,2 | ● |
| 90 min | Lavaggio principale(55 °C)RisciacquoRisciacquo (50 °C)Asciugatura | 32,51 componente | 90 | 0,891 | 11,5 | ● |
| Rapidò | Lavaggio principale (40 °C) Risciacquo (40 °C) Risciacquo (55 °C) | 15 1 componente | 30 | 0,781 | 11 | O |
NOTA:
ECO (*EN50242): quello è il programma per il ciclo di prova. Informazioni per il test di comparabilità in conformità alla norma EN50242.
PANORAMICA DEI CICLI DI LAVAGGIO
La tabella seguente indica quali programmi sono più idonei in base alla quantità di residui di cibo e quanto detergente è necessario. Contiene anche diverse informazioni sui programmi.
Indica che è necessario rabboccare il brillante.
| Programma | Descrizione del ciclo di lavaggio | Detergente Prelavaggio/Lavaggio principale | Durata (min.) | Energia (kWh) | Acqua (l) | Brill-antante |
| Intensivo | Prelavaggio (50 °C)Lavaggio principale(65 °C)RisciacquoRisciacquoRisciacquo (60 °C)Asciugatura | 4/171 o 2componenti | 205 | 1,651 | 18,7 | ● |
| Normale | Prelavaggio (45 °C)Lavaggio principale(55 °C)RisciacquoRisciacquoRisciacquo (60 °C)Asciugatura | 4/171 o 2componenti | 175 | 1,451 | 18,7 | ● |
| ECO (*EN50242) | Lavaggio principale(50 °C)RisciacquoRisciacquo (50 °C)Asciugatura | 4/171 o 2componenti | 198 | 0,836 | 11 | ● |
| Cristalli | Prelavaggio (40 °C)
Lavaggio principale
(50 °C)
Risciacquo
Risciacquo (50 °C)
Asciugatura | 4/17
1 o 2
componenti | 120 | 0,902 | 15,2 | ● |
| 90 min | Lavaggio principale
(55 °C)
Risciacquo
Risciacquo (50 °C)
Asciugatura | 21
1 componente | 90 | 0,891 | 11,5 | ● |
| Rapidò | Lavaggio principale
(40 °C)
Risciacquo (40 °C)
Risciacquo (55 °C) | 12
1 componente | 30 | 0,781 | 11 | ○ |
NOTA:
ECO (*EN60436): quello è il programma per il ciclo di prova. Informazioni per il test di comparabilità in conformità alla norma EN60436.
AVVIO DI UN CICLO DI LAVAGGIO
- Estrarre i cestelli inferiore e superiore, caricare i piatti e far rientrare i cestelli. Si raccomanda di caricare prima il cestello inferiore e poi quello superiore.
- Versare il detersivo.
- Inserire la spina nella presa di corrente. Alimentazione: vedere l'ultima pagina della scheda prodotto. Assicurarsi che il rubinetto dell'acqua sia aperto alla massima pressione.
- Aprire lo sportello e premere il tasto di accensione.
- Selezionare un programma. Il simbolo si illumina. Chiudere lo sportello. La lavastoviglie avvia il ciclo di lavaggio.

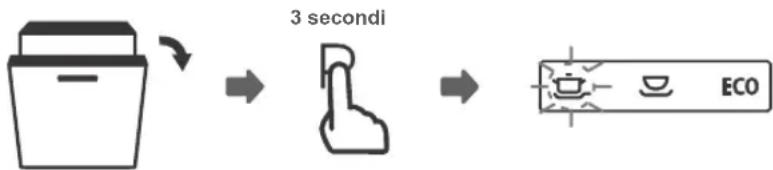

MODIFICA DEL PROGRAMMA DURANTE IL CICLO DI LAVAGGIO
Un ciclo di lavaggio può essere modificato solo se è iniziato da poco. Diversamente, è possibile che il detersivo sia già stato rilasciato e che l'acqua di lavaggio sia già stata scaricata. In quel caso, sarà necessario riempire nuovamente la vaschetta del detersivo. Seguire le seguenti indicazioni per ripristinare la lavastoviglie.
- Aprire leggermente la porta per arrestare la lavastoviglie. Quando il mulinello si è fermato, è possibile aprire completamente lo sportello.
- Premere il tasto del programma per più di tre secondi per portare l'apparecchio in modalità stand-by.
- A questo punto è possibile cambiare programma.

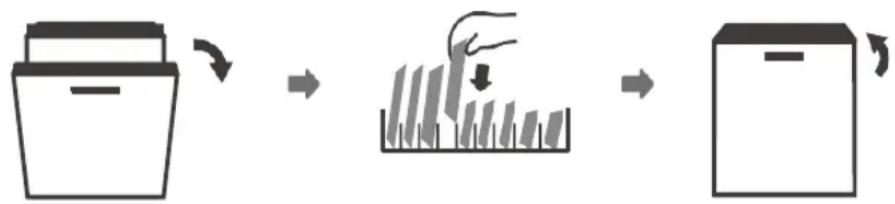

PIATTI DIMENTICATI
I piatti dimenticati possono essere caricati in qualunque momento prima dell'apertura della vaschetta del detersivo. Seguire le seguenti istruzioni per aggiungere un piatto dimenticato:
- Aprire leggermente lo sportello per arrestare il ciclo di lavaggio.
- Quando il mulinello si è fermato, è possibile aprire completamente lo sportello.
- Aggiungere le stoviglie dimenticate.
- Chiudere lo sportello.
- La lavastoviglie riprende il lavaggio.
AVVERTENZA
È pericoloso aprire lo sportello a metà del ciclo di risciacquo, poiché il vapore caldo può provocare ustioni.
MANUTENZIONE E PULIZIA
MANUTENZIONE ESTERNA
Sportello e relativa guarnizione
Pulire regolarmente la guarnizione dello sportello con un panno morbido e umido per rimuovere i residui di cibo.
Quando la lavastoviglie è carica, i residui di cibo e bevande possono gocciolare sui lati dello sportello. Queste superfici sono al di fuori della camera di lavaggio e non sono raggiunte dall'acqua dei mulinelli. Eventuali residui devono essere eliminati prima di chiudere lo sportello.
Pannello di lavoro
Se necessario, pulire il pannello di lavoro utilizzando esclusivamente un panno morbido e inumidito.
AVVERTENZA
- Per evitare che l'acqua penetri nella guarnizione dello sportello e nei componenti elettrici, non utilizzare detergenti spray.
- Non utilizzare mai detergenti abrasivi o spugne abrasive sulle superfici esterne, in quanto possono graffiarle. Alcuni tovaglioli di carta possono anche lasciare graffiti o segni sulla superficie.
MANUTENZIONE INTERNA
Sistema di filtraggio
Il sistema di filtraggio sul fondo della camera di lavaggio cattura i residui grossolani del ciclo di lavaggio. I residui grossolani catturati possono portare all'intasamento dei filtri. Verificare regolarmente lo stato dei filtri e, se necessario, pulirli sotto l'acqua corrente. Seguire i seguenti passaggi per pulire i filtri nella camera di lavaggio.

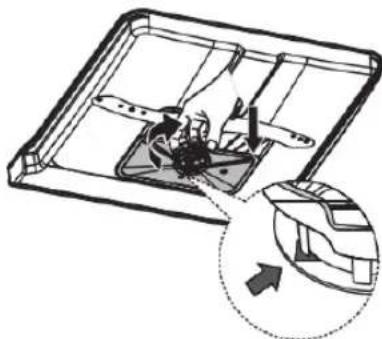

NOTA:
Le immagini sono a titolo esemplificativo. I sistemi di filtraggio e i mulinelli potrebbero differire a seconda del modello.

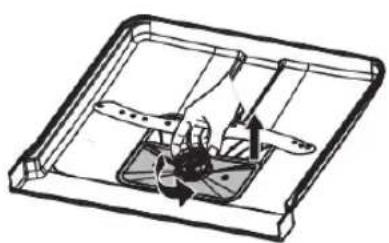

1. Tenere fermo il filtro a grana grossa e ruotarlo in senso antiorario per sbloccarlo. Sollevare il filtro verso l'alto ed estrarlo dalla lavastoviglie.

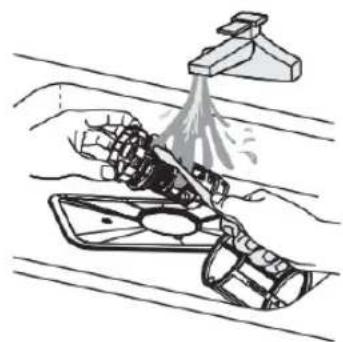

3. I residui di cibo più grandi possono essere rimossi sotto l'acqua corrente. Per una pulizia più accurata, utilizzare una spazzola con la testina morbida.

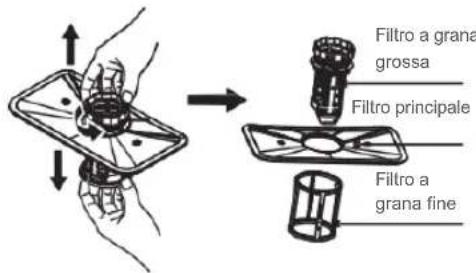

Il filtro a grana fine può essere rimosso dalla parte inferiore del gruppo filtro.
Il filtro a grana grossa può essere rimosso dal filtro principale premendo delicatamente e tirando verso l'alto le linguette.
Rimontare i filtri in ordine inverso, sostituire l'inserto del filtro e ruotare la freccia di chiusura in senso orario.
AVVERTENZA
Non stringere troppo i filtri. Reinserire i filtri nell'ordine corretto, altrimenti i residui grossolani potrebbero entrare nel sistema e causare un blocco. Non utilizzare mai la lavastoviglie senza filtri. La sostituzione impropria del filtro può ridurre le prestazioni dell'apparecchio e danneggiare stoviglie e utensili.
Mulinelli
I mulinelli devono essere puliti regolarmente, poiché l'acqua dura e i prodotti chimici intasano gli ugelli e il supporto dei mulinelli.
Seguire le seguenti istruzioni per pulire i mulinelli:

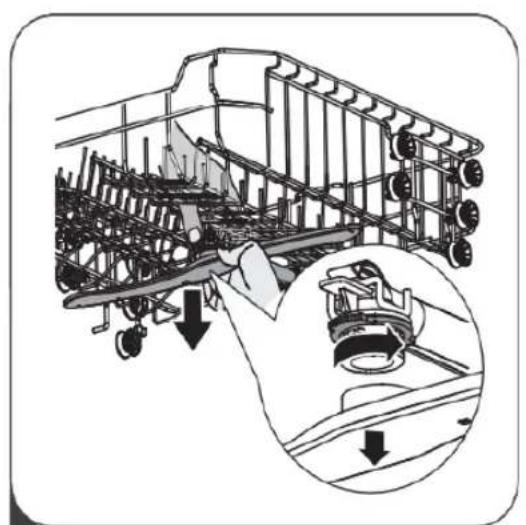

1 Per rimuovere il mulinetto superiore, tenere il dato al centro e ruotare il mulinetto in senso antiorario.

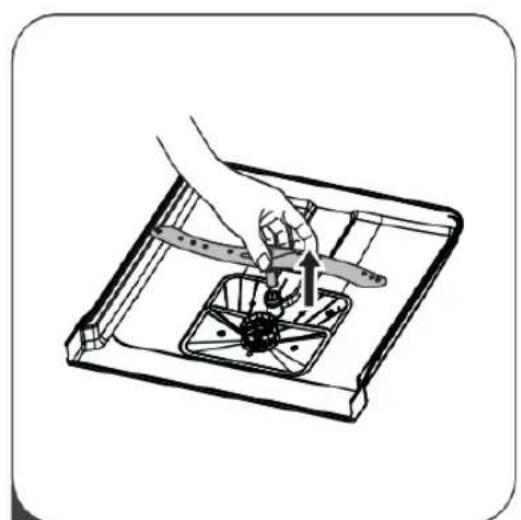

2 Estrarre il mulinetto inferiore tirandolo verso l'alto.

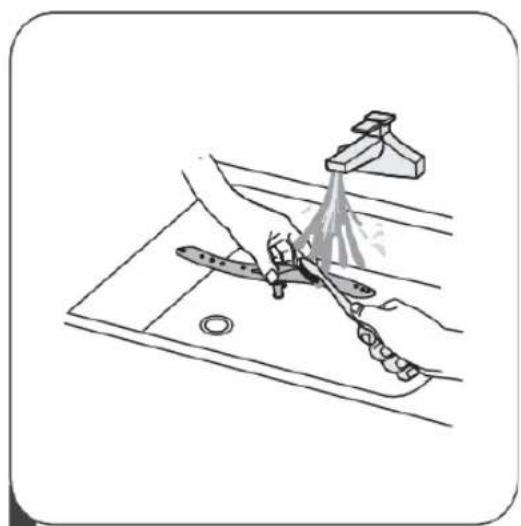

3 Pulire i mulinetti con acqua calda e sapone e usare una spazzola morbida per pulire gli ugelli. Sciacquarli accuratamente e poi reinserirli correttamente.
Misure antigelo
Durante la stagione invernale dovrebbero essere adottate misure antigelo per la lavastoviglia. Al termine di ogni ciclo di lavaggio, procedere come indicato di seguito:
- Staccare la corrente alla lavastoviglia.
- Togliere l'acqua e scollegare il tubo dell'acqua alla valvola dell'acqua.
- Far defluire l'acqua dal tubo di ingresso e alla valvola dell'acqua. (Usare un recipiente per raccogliere l'acqua)
- Ricollegare l'acqua alla valvola dell'acqua.
- Rimuovere il filtro sul fondo della vasca e aspirare l'acqua sul fondo.
Al termine di ogni ciclo di lavaggio
Togliere l'acqua all'apparecchio dopo ogni ciclo di lavaggio e lasciare lo sportello leggermente aperto per evitare che umidità o odori rimangano intrappolati all'interno dell'apparecchio.
Staccare la spina
Staccare sempre la spina dalla presa prima di effettuare interventi di pulizia o di manutenzione.
Nessun solvente o detergente abrasivo
Non utilizzare solventi o detergenti abrasivi per pulire le parti esterne e le parti in gomma della lavastoviglie.
Utilizzare solo un panno con acqua calda e sapone.
Per rimuovere le macchie alla superficie interna, utilizzare un panno inumidito con acqua e un po' di aceto oppure un detersivo specifico per lavastoviglie.
In caso di non utilizzo per periodi prolungati
Si consiglia di effettuare un ciclo di lavaggio con la lavastoviglie vuota e di staccare la spina dalla presa, togliere l'acqua e lasciare lo sportello leggermente aperto.
Ciò contribuirà a prolungare la durata delle guarnizioni dello sportello e a prevenire la formazione di cattivi odori all'interno dell'apparecchio.
Spostamento dell'apparecchio
Se l'apparecchio deve essere spostato, cercare di mantenerlo in posizione verticale. Se assolutamente necessario, può essere appoggiato sul retro.
Guarnizioni
Uno dei fattori che portano alla formazione di cattivi odori nella lavastoviglie è il cibo intrappolato nelle guarnizioni.
Una pulizia regolare con una spugna umida ne impedisce la formazione.
ISTRUZIONI DI INSTALLAZIONE
AVVERTENZA
Pericolo di scosse elettriche
Scollegare l'alimentazione durante l'installazione della lavastoviglie.
La mancata osservanza di questa istruzione può causare morte o scosse elettriche.
ATTENZIONE:
L'installazione dei tubi e dei componenti elettrici deve essere eseguita da esperti.
AVVERTENZA
Per la sicurezza personale:
- Non utilizzare una prolunga con questo apparecchio. Non tagliare o staccare il collegamento a terra dal cavo di alimentazione in nessun caso.
Requisiti elettrici
Consultare la targhetta per leggere la tensione nominale e collegare la lavastoviglie a una fonte di alimentazione idonea. Utilizzare il fusibile richiesto da 10A/13A/16A, un fusibile temporizzato o un interruttore differenziale consigliato e mettere a disposizione un circuito separato che fornisca alimentazione solo a quell'apparecchio.
Attacco elettrico
Assicurarsi che la tensione e la frequenza dell'attacco elettrico corrispondano alle specifiche riportate sulla targhetta. Collegare la spina in una presa di corrente solo se questa è stata messa a terra correttamente. Se la presa alla quale l'apparecchio deve essere collegato non è idonea per quella spina, sostituire la presa invece di utilizzare un adattatore o simili, in quanto ciò può causare surriscaldamento e incendi.
Prima dell'uso, assicurarsi che la presa di corrente sia correttamente collegata a terra.
INGRESSO E SCARICO DELL'ACQUA
Allaccio dell'acqua fredda
Collegare il tubo di alimentazione dell'acqua fredda ad un raccordo filettato da 3/4 (pollici) e assicurarsi che sia ben fissato. Se le tubature dell'acqua sono nuove o non sono state utilizzate per un lungo periodo di tempo, lasciare defluire l'acqua corrente per garantire che sia limpida. Questa misura precauzionale è necessaria per evitare il rischio che l'afflusso di acqua si blocchi, danneggiando l'apparecchio.
Tubo di alimentazione comune
Tubo di alimentazione di sicurezza
Il tubo di alimentazione di sicurezza è costituito da pareti doppie. Il sistema di tubi blocca il flusso dell'acqua, se il tubo di alimentazione si rompe e lo spazio d'aria tra il tubo di alimentazione e il tubo flessibile esterno è pieno d'acqua.
AVVERTENZA
Un tubo collegato alla doccia per lavandino può scoppiare se installato sullo stesso tubo dell'acqua della lavastoviglie. Se il lavandino ne ha uno, si raccomanda di scollegare il tubo e chiudere il foro.
Collegare il tubo di alimentazione di sicurezza
- Estrarre completamente i tubi di alimentazione di sicurezza dallo scomparto sul retro della lavastoviglie.
- Serrare le viti del tubo flessibile di alimentazione di sicurezza sul rubinetto filettato da 3/4 pollici.
- Attivare completamente l'acqua prima di avviare la lavastoviglie.
Allentare il tubo di alimentazione di sicurezza
- Chiudere l'acqua.
- Svitare il tubo di alimentazione di sicurezza dal rubinetto dell'acqua.

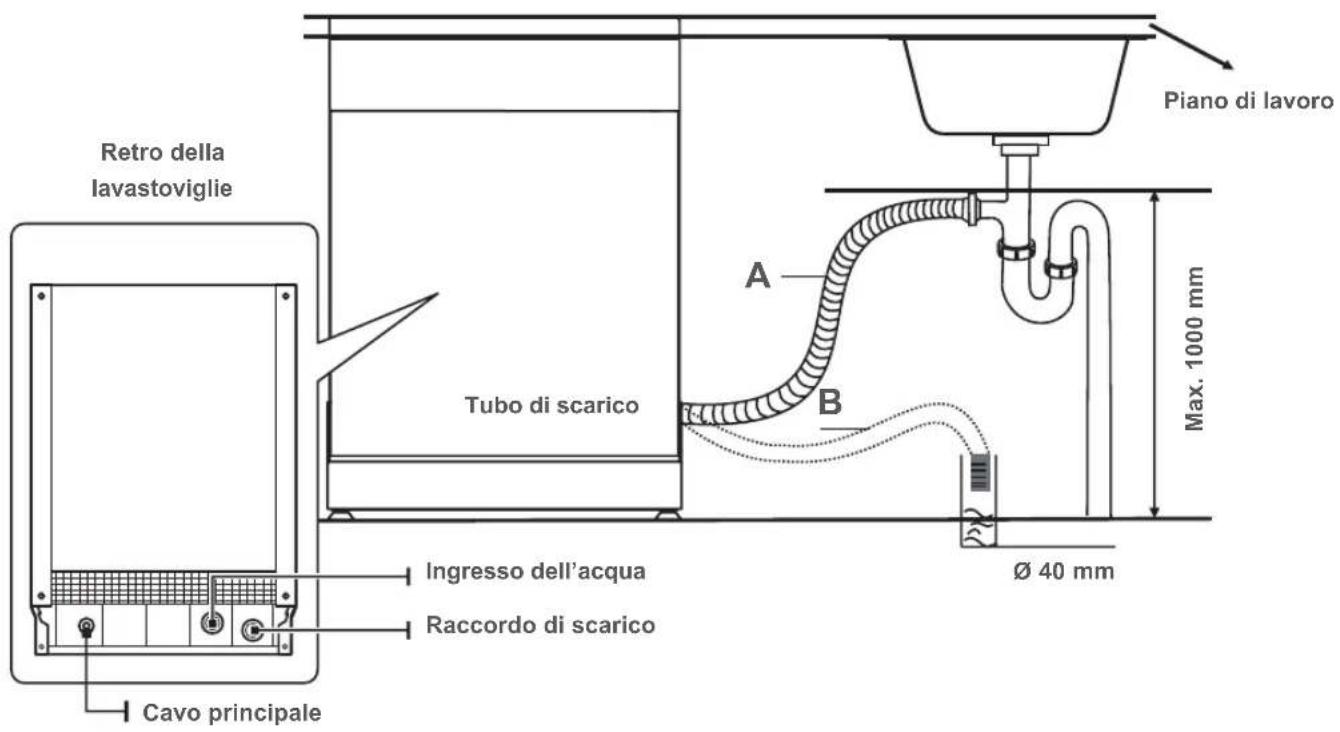

COLLEGAMENTO DEI TUBI DI SCARICO
Inserire il tubo di scarico nel raccordo di scarico con un diametro minimo di 4 cm o lasciarlo scorrere nel lavandino, facendo attenzione a non piegarlo o schiacciarlo. L'altezza del tubo di scarico deve essere inferiore a 1000 mm. L'estremità libera del tubo flessibile non deve essere immersa nell'acqua per evitare che rifluisca nel tubo.
Fissare saldamente il tubo di scarico in posizione A o B.
Scarico dell'acqua in eccesso dai tubi flessibili
Se il lavandino è collocato a un'altezza superiore a 1000 mm dal pavimento, non è possibile scaricare l'acqua in eccesso dai tubi flessibili direttamente nel lavandino. In quel caso, è necessario far defluire l'acqua in eccesso dai tubi flessibili in una ciotola o in un contenitore adatto, situato all'esterno e più in basso rispetto al lavandino.
Scarico dell'acqua
Collegare il tubo di scarico dell'acqua. Il tubo di scarico deve essere montato correttamente per evitare perdite d'acqua. Assicurarsi che il tubo di scarico dell'acqua non sia piegato o schiacciato.
Prolunga
Se c'è bisogno di una prolunga per il tubo di scarico, assicurarsi di utilizzare un tubo di scarico simile. Non deve essere più lungo di 4 metri, altrimenti l'azione pulente della lavastoviglie potrebbe essere compromessa.
Collegamento del sifone
Il raccordo di scarico deve trovarsi ad un'altezza inferiore a 100 cm (al massimo) dal fondo della lavastoviglie. Occorre fissare il tubo di scarico dell'acqua.
Posizionare la lavastoviglie nel luogo desiderato. Il retro dovrebbe essere rivolto verso la parete posteriore, mentre i pannelli laterali dovrebbero aderire ai mobili o alle pareti adiacenti. La lavastoviglie è dotata di tubi di ingresso e di scarico dell'acqua, che possono essere installati sia a destra che a sinistra per facilitare una corretta installazione.

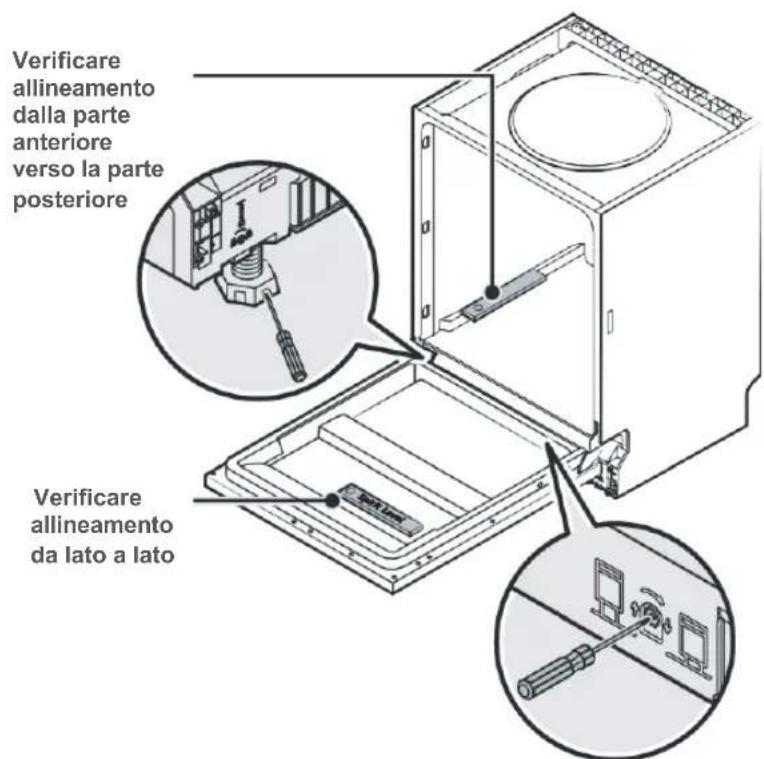

Allineamento della lavastoviglie
Una volta posizionata la lavastoviglie per allinearla, è possibile modificarne l'altezza regolando l'altezza delle viti dei piedini. L'apparecchio non deve essere inclinato di più di 2°.

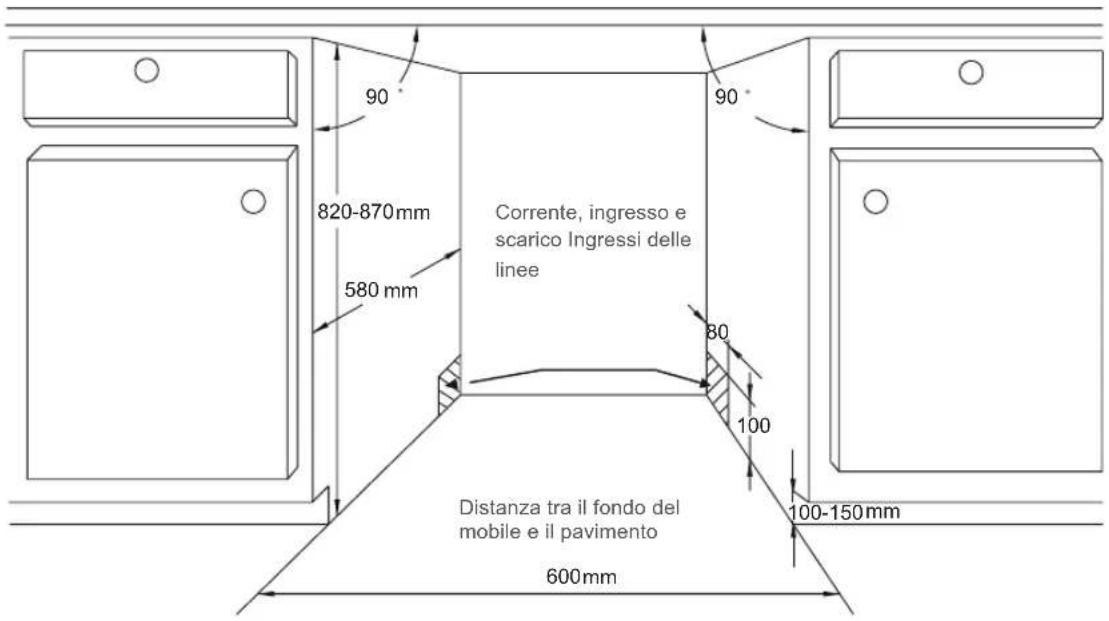

Passaggio n. 1: scelta del luogo per la lavastoviglie
La lavastoviglie dovrebbe essere installata vicino ai tubi di ingresso e di scarico e al cavo di alimentazione. Nelle figure vengono illustrate le dimensioni del mobile e della situazione di installazione della lavastoviglie.
- Meno di 5 mm tra la parte superiore della lavastoviglie e il mobile e lo sportello esterno adattato al mobile.

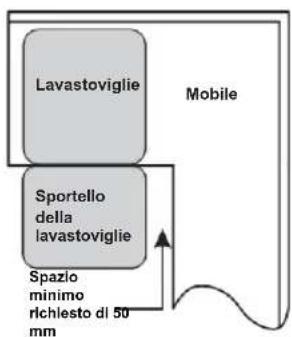

- Se la lavastoviglie si trova nell'angolo del mobile, assicurarsi che rimanga dello spazio libero dopo l'apertura dello sportello.
NOTA:
In base alla posizione della presa, sarà necessario praticare un foro sul lato opposto del mobile.
Passaggio n. 2: installazione del pannello
Il pannello in legno può essere modificato come illustrato nel disegno di installazione.

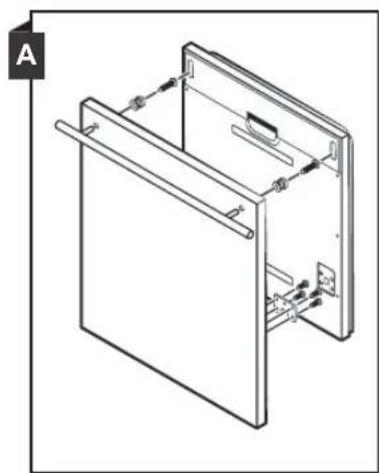

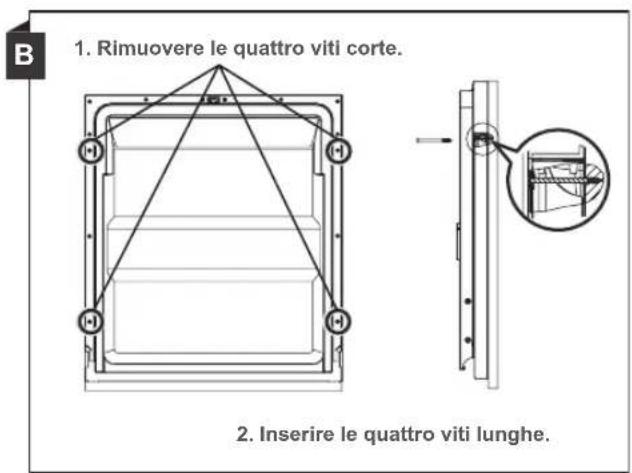

Modello a scomparsa totale
Fissare il gancio al pannello in legno e poi inserirlo nella fessura dello sportello esterno della lavastoviglie (vedere Figura A). Dopo aver posizionato il pannello, esso viene fissato allo sportello esterno con viti e bulloni (vedere Figura B).

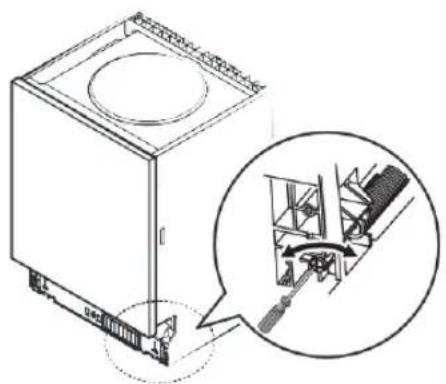

Passaggio n. 3: regolazione della tensione della molla dello sportello
- Le molle dello sportello vengono regolate in fabbrica sulla corretta tensione per lo sportello esterno. Se vengono installati pannelli in legno, è necessario regolare la tensione della molla dello sportello. Ruotare la vite di regolazione per mettere in tensione il regolatore o allentare il cavo.
- La tensione della molla dello sportello è corretta se quest'ultimo rimane orizzontale in posizione completamente aperta, ma si solleva con un leggero colpo per chiudersi.

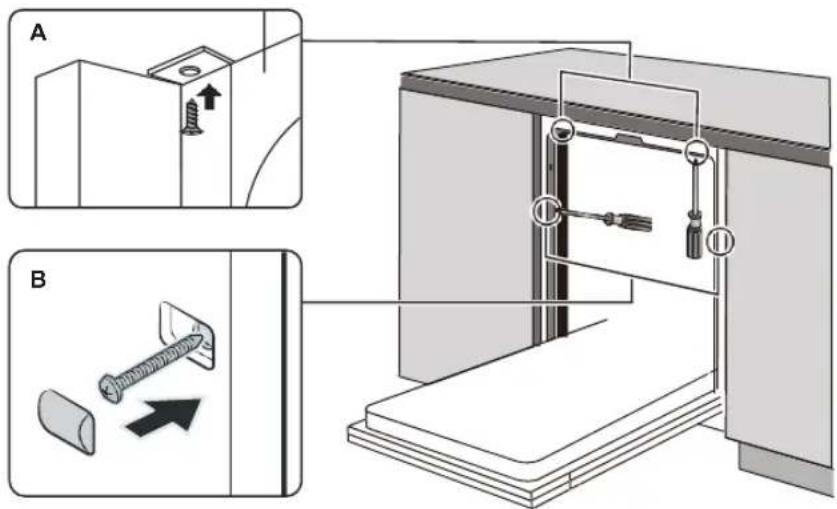

Passaggio n. 4: fase di installazione della lavastoviglie
Seguire i passaggi per l'installazione indicati nei rispettivi disegni.
- Applicare le strisce anticondensa sotto il piano di lavoro del mobile. Assicurarsi che le strisce anticondensa siano poste allo stesso livello del bordo del piano di lavoro. (Passaggio 2)
- Collegare il tubo di ingresso all'alimentazione dell'acqua fredda.
- Collegare il tubo di scarico.
- Posizionare la lavastoviglie. (Passaggio 4)
- La lavastoviglie deve essere fissata in modo sicuro. Ci sono due opzioni:
a) Piano di lavoro normale: inserire il gancio di installazione nella fessura laterale e fissarlo sul piano di lavoro con delle viti per legno.
b) Piano di lavoro in marmo o granito: fissare il pannello laterale con la vite.
- Collegare il cavo di alimentazione.
- Allineare la lavastoviglie. I piedini posteriori sono regolati dalla parte anteriore della lavastoviglie ruotando la vite a croce al centro dello zoccolo della lavastoviglie con un cacciavite a croce. Per regolare i piedini anteriori, utilizzare un cacciavite a testa piatta e ruotare i piedini anteriori fino a quando la lavastoviglie è in posizione orizzontale. (Passaggio da 5 a 6)
- Installare lo sportello del mobile sullo sportello esterno della lavastoviglie. (Passaggio da 7 a 10)
- Regolare la tensione della molla dello sportello ruotando una chiave a brugola in senso orario per tendere la molla destra e sinistra dello sportello. In caso contrario, si rischia di danneggiare la lavastoviglie. (Passaggio 11)
Passaggio n. 5: allineamento della lavastoviglie
La lavastoviglie deve essere posizionata orizzontalmente per garantire il corretto funzionamento del cestello e il rendimento di lavaggio.
- Posizionare una livella sullo sportello e sulla guida all'interno della camera di lavaggio, come indicato in figura, per verificare che la lavastoviglie sia in posizione orizzontale.
- Allineare la lavastoviglie regolando singolarmente i tre piedini di livellamento.
- Durante l'allineamento della lavastoviglie, assicurarsi che non si ribalti.
NOTA:
L'altezza massima di regolazione dei piedini è di 50 mm.
CONSIGLI PER LA RISOLUZIONE DEI GUASTI
Prima di contattare il servizio clienti
Consultando la tabella nelle pagine seguenti, è possibile evitare di contattare il servizio clienti.
| Problema | Cause possibili | Cosa fare |
| La lavastoviglie non si avvia | Il fusabile è esploso oppure l'interruttore di circuito è scattato. | Sostituire il fusabile o ripristinare l'interruttore di circuito. Scollegare tutti gli altri apparetti che condividono lo stesso circuito elettrico con la lavastoviglie. |
| L'alimentazione non è accesa. | Assicurarsi che la lavastoviglie sia accesa e che lo sportello sia ben chiuso.Assicurarsi che il cavo di alimentazione sia correttamente collegato alla presa di corrente. |
| La pressione dell'acqua è Bassa. | Verificare che ilsystema idrico sia collegato correttamente e che l'acqua sia accesa. |
| Lo sportello della lavastoviglie non è chiuso bene. | Assicurarsi che lo sportello sia ben chiuso e bloccato. |
| L'acqua non viene pompata fuori alla lavastoviglie | Il tubo di scarico è attorcigliato o incastrato. | Controllare il tubo di scarico. |
| Filtro intasato. | Verificare il filtrato a grana grossa. |
| Lavandino della cucina intasato. | Controllare il lavandino della cucina per assicurarsi che lo scarico dell'acqua funzioni correttamente. Se il problema è dovuto a un lavandino intasato, c'è bisogno di contarella un idraulico e non il servizio clienti. |
| Liscivia nella camera di lavaggio | Detergente sbagliato. | Utilizzare solo detersivi speciali per lavastoviglie per evitare la lisciviazione. In questo caso, aprire la lavastoviglie e lasciare evaporare la liscivia. Versare 4 litri di acqua fredda sul fondo della lavastoviglie.Chiudere lo sportello della lavastoviglie e selezionare un ciclo di lavaggio qualsiasi. Per prima casa la lavastoviglie scarica l'acqua.Apree lo sportello quando la fase di svuotamento è completa e controllare che la liscivia sia scomparsa.Ripetere il procedimento se necessario. |
| Detersivo versato. | Rimuovere immediatamente il brillante versato. |
| Camera di lavaggio sporca | Forse è stato utilizzato un detergente con colorante. | Assicurarsi che il detersivo non contenga coloranti. |
| Patina bianca sulla superficie interna | Minerali presenti nell'acqua dura. | Per pulire il vano interno, utilizzato una spugna umida con detersivo per piatti e indossare quanti di gomma. Non utilizzato mai detergenti diversi dal detersivo per piatti, in quanto possono causare la formazione di schiuma o di soluzioni alcaline. |
| Macchie di ruggine sulle posate | Gli oggetti in questione non sono resistenti alla corrosione. | Evitare di lavare in lavastoviglie oggetti non resistenti alla corrosione. |
| Un programma non è stato eseguito多久 l'aggiunta del sale alla lavastoviglie. Tracce di sale sono entrata nel ciclo di lavaggio. | Eseguire sempre un programma di lavaggio senza stoviglia dopo l'aggiunta di sale. Non selezionare la funzione turbo (se disponibile) dopo l'aggiunta di sale. |
| Il coperchio dell'addolcitore è allentato. | Verificare se il coperchio dell'addolcitore è ben fissato. |
| Rumore battente o ticchettio nella lavastoviglie | Un mulinello sbatte contro un oggetto nel cestello. | Interrompere il programma e sistmare nuovamente gli oggetti che impediscono il movimento del mulinello. |
| Rumore metallico nella lavastoviglie | I piatti non sono ben sistemi nella lavastoviglie. | Interrompere il programma e sistmare nuovamente le stoviglia. |
| Rumore battente nelle tubature dell'accua | Puo essere causato dall'infallazione in loco oppure nella sezione del tubo. | Non ha alcuna influenza sul funzionamento della lavastoviglie. In caso di dubbio, consultare un installatore qualificato. |
| Le stoviglia non sono pulite | Le stoviglia non sono state sistamate correttamente. | Consultare "Preparazione e sistematiche delle stoviglia" |
| Il programma non era abbastanza forte. | Scegliete un programma più intenseo. |
| Problema | Cause possibili | Cosa fare |
| Le stoviglie non sono pulite | Non è stato aggiunto abbastanza detersivo | Utilizzato più detersivo oppure cambiare il detersivo. |
| Gli oggetti bloccano il movimento dei mulinelli. | Disporre gli oggetti in modo che i mulinelli possano ruotare liberamente. |
| L'unità filtering non è pulita oppure non è inserita correttamente sul fondo della camera di lavaggio. Ciò cui causere il blocco degli ugelli dei mulinelli. | Pulire il filtrlo e/o insertirlo correttamente.Pulire gli ugelli del mulinello. |
| Stoviglie in vetro apache | Combinazione di acqua dolce e troppo detersivo. | Utilizzato meno detersivo se l'acqua è dolce e scegliere un ciclo di lavaggio più breve per le stoviglie in vetro. |
| Macchie bianche su stoviglie e bicchieri | L'acqua dura più causare depositi di calcare. | Aggiungere più detersivo. |
| Macchie nere o grigie sulle stoviglie | Gli utensili in alluminio hanno sfregato contro le stoviglie. | Utilizzato un detergente abrasivo delicato per rimuovere queste macchie. |
| Il detersivo rimane nell'erogatore | Le stoviglie bloccano l'erogatore. | Risistemare le stoviglie. |
| Le stoviglie non sono asciutte. | Le stoviglie non sono state sistmate correttamente. | Caricare la lavastoviglie come suggerito nelle presenti istruzioni per l'uso. |
| Le stoviglie sono state rimoso treppo presto. | Non liberare la lavastoviglie subito dopo il lavaggio. Apriere leggermente lo sportello per far fuoriuscire il vapore. Rimuovere le stoviglie sostanto quando la temperature interna è sicura. Liberare prima il cestello inferiore affinché l'acqua non gocci dal cestello superiore. |
| È stato selezionato
un programma
sbagliato. | Un programma breve abbasserà la
temperatura di lavaggio, riducendoosi le
prestazioni di pulizia. Selezionare un
programma con un tempo di lavaggio lungo. |
| Utilizzato di posate con
rivestimento
scadente. | Con quosti articoli è più difficile rimuovere
l'acqua. Le posate o le stoviglia di quello tipo
non sono idonee per il lavaggio in
lavastoviglia. |
CODICI DI ERRORE
PANORAMICA DEI CICLI DI LAVAGGIO
Le anomalie di funzionamento vengono segnalate alla lavastoviglie mediante dei codici di errore:
| Codice | Significato | Cause possibili |
| E1 | Tempo di carico dell'accu troppo lungo | I rubinetti non sono aperti, l'alimentazione dell'accu è limitata o la pressione dell'accu è troppo Bassa. |
| E3 | La temperatura richiesta non viene raggiunta | Anomalia di funzionamento dell'elemento riscaldante. |
| E4 | L'accu fuoresce | Un elemento della lavastoviglie perde. |
AVVERTENZA
In caso di fuoriuscita dell'acqua, chiudere il rubinetto principale dell'acqua prima di chiamare il servizio di assistenza. In presenza di residui d'acqua nel vassoio di raccolta, rimuovere l'acqua prima di riavviare la lavastoviglie.
| Altezza (H) | 815 mm/815 – 875 mm |
| Larghezza (L) | 598 mm |
| Profondità (D1) | 550 mm (con sportello chiuso) |
| Profondità (D2) | 1150 mm (con sportello aperto a 90°) |
Scheda dati tecnici (EN50242)
Scheda per lavastoviglie per uso domestico secondo le Direttive UE 1016/2010 & 1059/2010:
| Produattro | Blaupunkt |
| Tipo/Descrizione | 5VF4X00EME |
| Coperti standard | 13 |
| Classe di efficienza energetica | A +++ 1.)/D2.) |
| Consumo energetico annuale 3.) | 234 kWh |
| Consumo energetico del ciclo di lavaggio standard | 0,823 kWh |
| Potenza assorbita con lavastoviglie spenta | 0,45 W |
| Potenza assorbita con lavastoviglie accesa | 0,49 W |
| Consumo d'acqua annuale 4.) | 3080 litri |
| Classe di efficienza di asciugatura 5.) | A |
| Ciclo di lavaggio standard 6.) | ECO 50 °C |
| Durata del programma del ciclo di lavaggio standard | 198 min. |
| Livello di rumorosità | 47 dB(A) re 1 pW |
| Montaggio | A incasso |
| Può essere montato a incasso | Sl |
| Potenza assorbita | 1760 – 2100W |
| Tensione/Frequenza nominale | 220 – 240V/50Hz |
| Pressione dell'accua (pressione flusso) | 0,04 – 1,0MPa = 0,4 – 10 bar |
NOTA:
1.) Valori ai sensi del Regolamento (UE) 1059/2010 sono a febbraio 2021. 2.) Valori ai sensi del Regolamento (UE) 2017/1369 fino a marzo 2021. 3.) Consumo energetico basato su 280 cicli di lavaggio standard con acqua fredda e in modalità a basso consumo energetico. Il consumo energetico effettivo dipende dal modo in cui viene utilizzato l'apparecchio. 4.) Consumo d'acqua basato su 280 cicli di lavaggio standard. Il consumo effettivo d'acqua dipende dal modo in cui viene utilizzato l'apparecchio. 5.) Da A (efficienza più elevata) a G (efficienza più bassa) 6.) Questo programma si presta al lavaggio di stoviglie mediamente sporche e, in termini di consumo di acqua ed energia, è il programma più efficace per il lavaggio di questo tipo di stoviglie.
| Nome omarca del fornitore: | HK Appliances GmbH |
| Indirizzo del fornitore (b): | Werkstraße 3, 32289 Rödinghausen, Germania |
| Modello: | 5VF4X00EME |
| Parametri generali del prodotto: | |
| Parametro | Valore | Parametro | Valore |
| Capacità nominale (a) (ps) | 13 | Dimensioni in cm | Altezza | 81,5 |
| Larghezza | 59,8 |
| Profondità | 55,0 |
| EEI (a) | 49,9 | Classe di efficienza energetica (a) | D (c) |
| Indice di prestazioni di pulizia (a) | 1,13 | Indice di prestazioni di asciugatura (a) | 1,07 |
| Consumo energetico in kWh [per ciclo], basato sul programma Eco con acqua fredda. Il consumo energetico effettivo dipende dal modo in cui viene utilizzato l'apparecchio. | 0.836 | Consumo d'acqua in litri [per ciclo], basato sul programma Eco. Il consumo effettivo d'acqua dipende allaurezza dell'acqua e dal modo in cui viene utilizzato l'apparecchio. | 11 |
| Durata del programma (a) (hh:min) | 03:18 | Tipo | A incasso |
| Emissione di rumore aereo (a) dB (A) re 1 pW) | 47 | Classe delle emissioni di rumore aereo (a) | C (c) |
| Lavastoviglie spenta (W)Lavastoviglie spenta(W) | 0,49 | Lavastoviglie spenta (W) | Nessun dato |
| Ritardo di avvio (W) (se applicabile) | 1,00 | Stand-by rete (se applicabile) | Nessun dato |
| Durata minima della garanzia offerta dal fornitore (b): | |
| Informazioni aggiuntive: | |
| Link al situ web del fornitore, dove si possono trovare le informazioni di cui al punto 6 dell'Allegato Il del Regolamento (UE) 2019/2022 (1) (b) della Commissione: | |
(a) Per il programma Eco. (b) Le modifiche a questi punti non sono considerate pertinenti ai fini dell'articolo 4, comma 4, del Regolamento (UE) 2017/1369. (c) Se la banca dati dei prodotti genera automaticamente il contenuto finale di questa cella, il fornitore non deve inserire questi dati. (1) Regolamento (UE) 2019/2022 della Commissione, del 1° ottobre 2019, relativo all'elaborazione di specifiche per la progettazione ecocompatibile delle lavastoviglie per uso domestico conformemente alla direttiva 2009/125/CE del Parlamento europeo e del Consiglio, recante modifica del regolamento (CE) n. 1275/2008 della Commissione e che abroga il regolamento (UE) n. 1016/2010 della Commissione (cfr. pagina 267 della presente Gazzetta ufficiale).
