5VF4X00EME - Geschirrspüler BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Einbaugeschirrspüler
Marke	Blaupunkt
Modell	5VF4X00EME
Kapazität	13 Maßgedecke

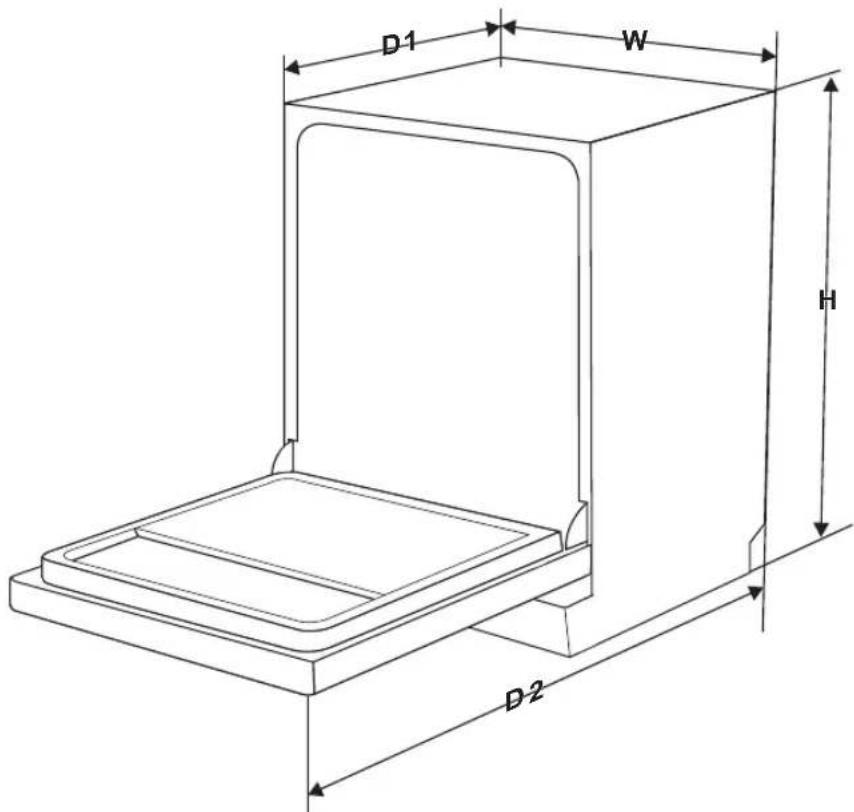

Maße (H x B x T)	815 x 598 x 550 mm (Tür geschlossen)
Verstellbare Höhe	815 - 875 mm
Tiefe bei geöffneter Tür (90°)	1150 mm
Stromversorgung	220-240 V, 50 Hz, 1760-2100 W
Wasserdruck	0,04 - 1,0 MPa (0,4 - 10 bar)
Jährlicher Energieverbrauch	234 kWh
Jährlicher Wasserverbrauch	3080 Liter
Energieeffizienzklasse	A+++ (bis 02/2021) / D (ab 03/2021)
Geräuschpegel	47 dB(A)
Waschprogramme	Intensiv, Universal, ECO, Glas, 90 Minuten, Schnell
Sonderfunktionen	Halbe Beladung, Timer (Startzeitvorwahl bis 24h), Automatische Türöffnung
Wasserenthärter	Einstellbar nach Härtegrad (H1 bis H6)

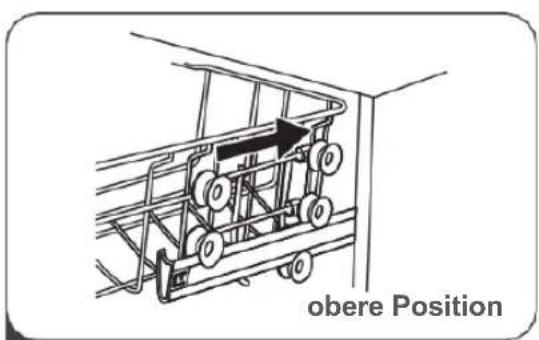

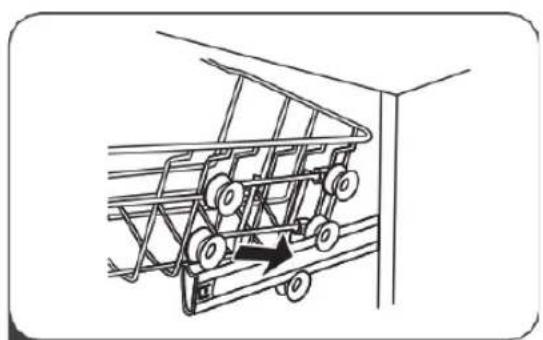

Oberkorb	Höhenverstellbar
Sicherheit	Erdung, Türverriegelung, Kindersicherung (über Anweisungen)

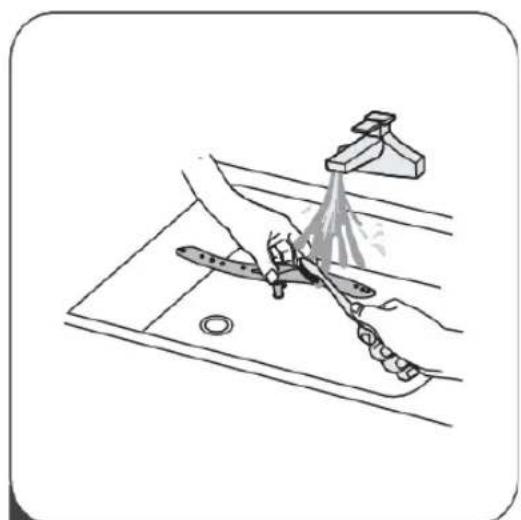

Pflege	Waschbare Filter, Reinigbare Sprüharme

Häufig gestellte Fragen - 5VF4X00EME BLAUPUNKT

Wie stelle ich den Wasserenthärter ein?

Schalten Sie das Gerät ein, drücken Sie innerhalb von 60 Sekunden die Taste Programm länger als 5 Sekunden. Verwenden Sie die Taste Programm, um die Stufe (H1 bis H6) entsprechend der Wasserhärte auszuwählen. Warten Sie 5 Sekunden oder drücken Sie Start, um zu bestätigen.

Was tun, wenn der Geschirrspüler nicht startet?

Überprüfen Sie, ob die Tür richtig geschlossen ist, die Stromversorgung eingeschaltet ist und die Sicherung nicht durchgebrannt ist. Stellen Sie sicher, dass der Wasserhahn geöffnet ist und der Wasserdruck ausreicht.

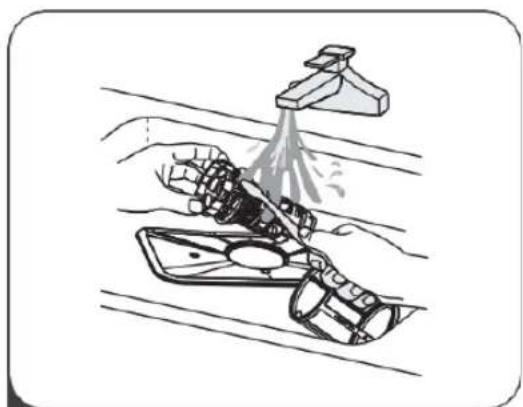

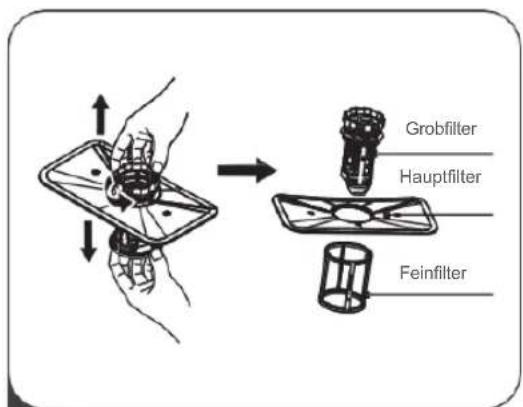

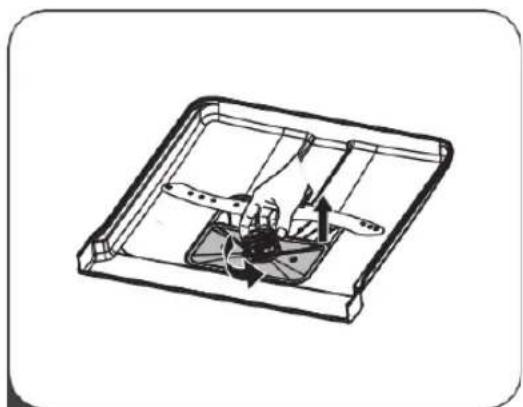

Wie reinige ich die Filter?

Entfernen Sie den unteren Korb, drehen Sie den Grobfilter gegen den Uhrzeigersinn, um ihn zu entriegeln. Reinigen Sie die Filter unter fließendem Wasser mit einer weichen Bürste. Bauen Sie in umgekehrter Reihenfolge wieder ein und drehen Sie im Uhrzeigersinn, um zu verriegeln.

Warum gibt es weiße Flecken auf dem Geschirr?

Dies liegt an hartem Wasser. Fügen Sie mehr Reinigungsmittel hinzu oder erhöhen Sie die Einstellung des Wasserenthärters. Überprüfen Sie auch den Klarspülerstand.

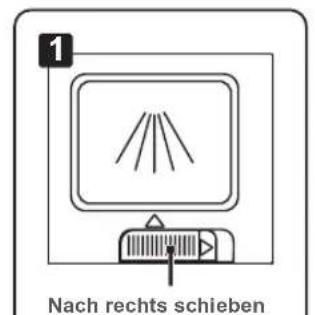

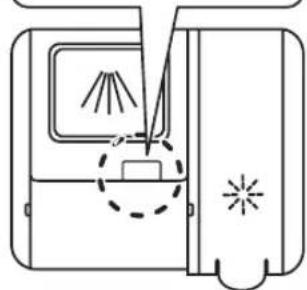

Wie stelle ich die Klarspülermenge ein?

Schalten Sie das Gerät ein, drücken Sie innerhalb von 60 Sekunden die Taste Programm länger als 5 Sekunden, dann drücken Sie Timer. Verwenden Sie Programm, um die Stufe D1 bis D5 auszuwählen (je höher die Zahl, desto größer die Menge). Warten Sie 5 Sekunden zur Bestätigung.

Wie füge ich Salz in den Enthärter ein?

Entfernen Sie den unteren Korb, schrauben Sie den Deckel des Salzbehälters ab. Geben Sie etwa 1,5 kg spezielles Geschirrspülsalz mit dem beiliegenden Trichter ein, füllen Sie dann bis oben mit Wasser auf. Setzen Sie den Deckel wieder auf und starten Sie sofort ein kurzes Programm, um Korrosion zu vermeiden.

Was bedeutet der Fehlercode E1?

Der Code E1 weist auf ein Problem mit der Wasserversorgung hin: Wasserhahn geschlossen, zu niedriger Druck oder eingeschränkter Wasserzulauf. Überprüfen Sie den Wasserhahn und den Druck.

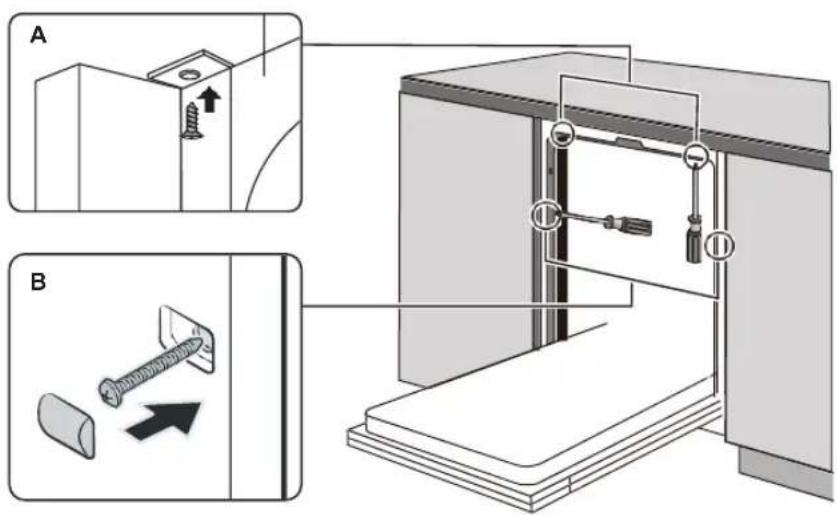

Wie installiere ich den Geschirrspüler?

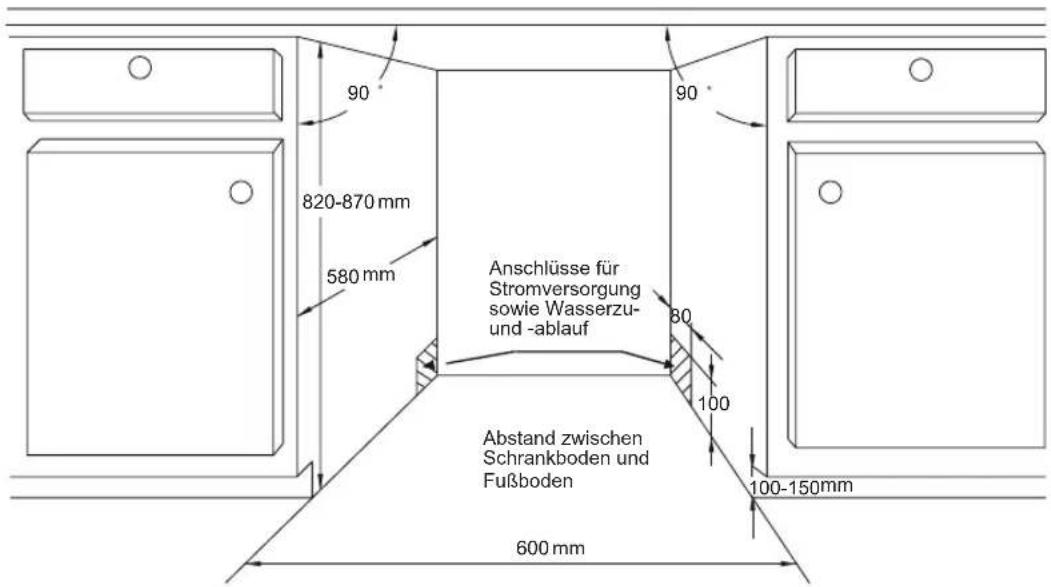

Stellen Sie das Gerät in der Nähe der Wasser- und Stromanschlüsse auf. Schließen Sie den Kaltwasserzulaufschlauch (3/4 Zoll) und den Ablaufschlauch (Durchmesser min. 4 cm) an. Schließen Sie das Netzkabel an. Justieren Sie die Füße zur Nivellierung. Befestigen Sie das Gerät mit den mitgelieferten Haken am Möbel.

Wie verwende ich die Startzeitvorwahl?

Drücken Sie die Taste Timer, um die Verzögerung einzustellen (von 1 bis 24 Stunden). Jeder Druck erhöht die Zeit um eine Stunde. Wählen Sie dann das Programm und schließen Sie die Tür. Der Zyklus startet automatisch nach der programmierten Verzögerung.

Warum trocknet das Geschirr nicht richtig?

Stellen Sie sicher, dass Klarspüler vorhanden und richtig eingestellt ist (Stufe D3 oder höher). Verwenden Sie das ECO-Programm oder ein Programm mit Trocknung. Aktivieren Sie die automatische Türöffnung am Ende des Zyklus, um die Trocknung zu verbessern. Leeren Sie nicht sofort: Warten Sie 15 Minuten.

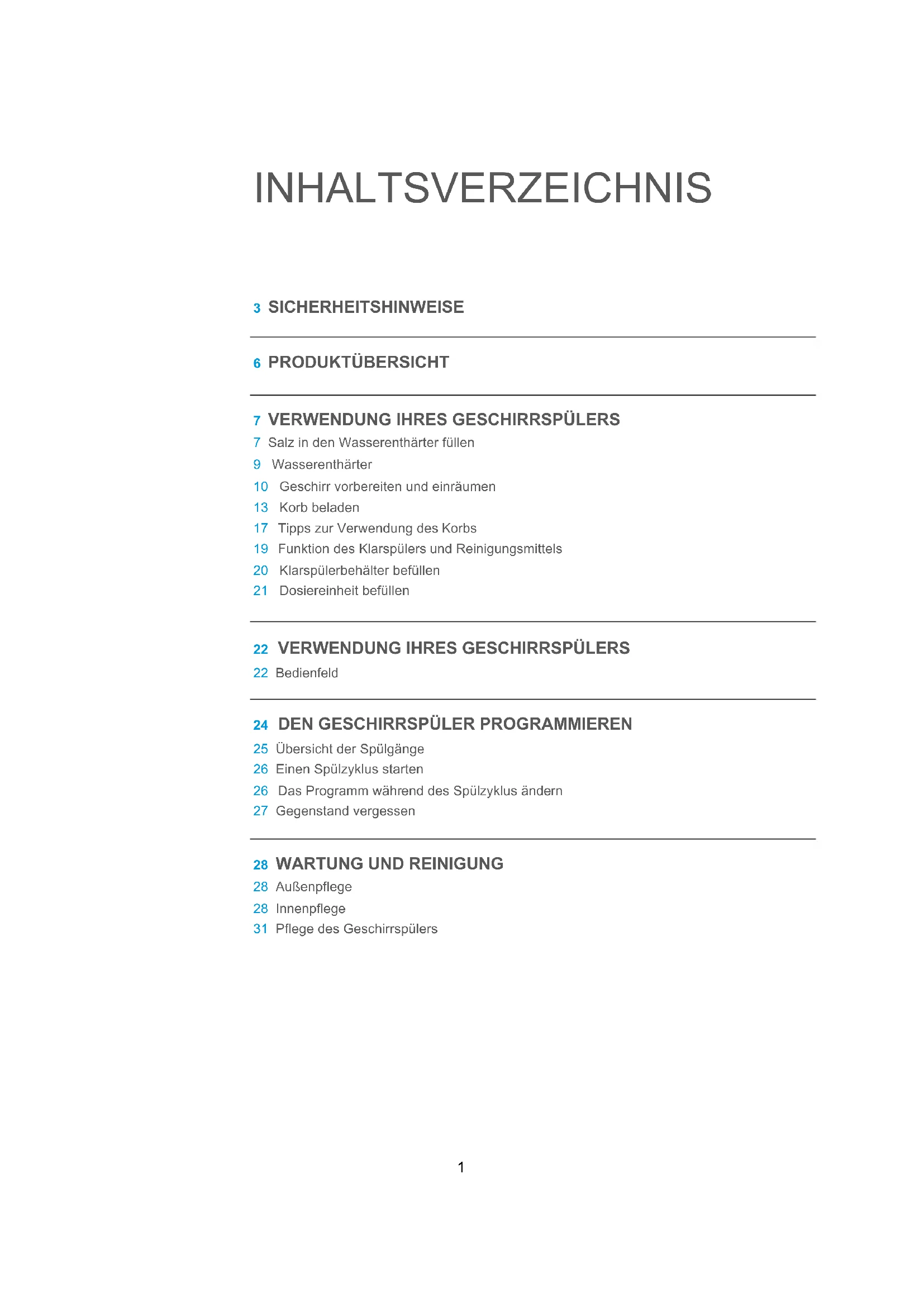

BEDIENUNGSANLEITUNG 5VF4X00EME BLAUPUNKT

3 SICHERHEITSHINWEISE

6 PRODUKTÜBERSICHT

7 VERWENDUNG IHRES GESCHIRRSPULERS

7 Salz in den Wasserenthärter füllen 9 Wasserenthärter 10 Geschirr vorbereiten und einräumen 13 Korb beladen 17 Tipps zur Verwendung des Korbs 19 Funktion des Klarspülers und Reinigungsmittels 20 Klarspülerbehälter befüllen 21 Dosiereinheit befüllen

22 VERWENDUNG IHRES GESCHIRRSPULERS

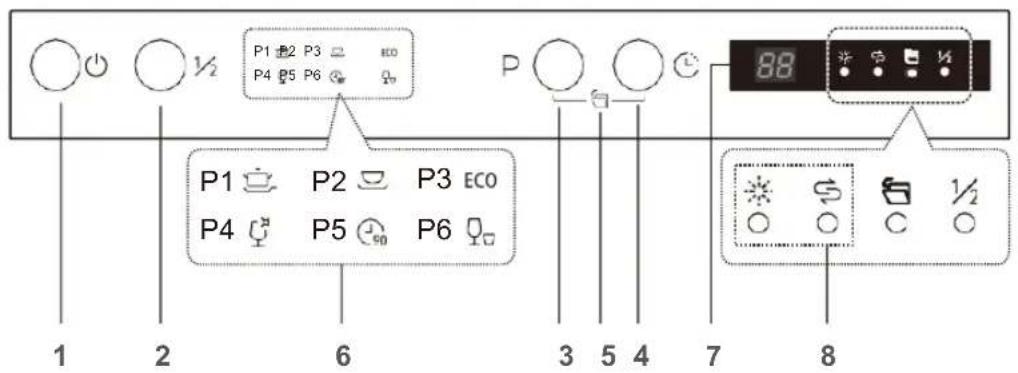

22 Bedienfeld

24 DEN GESCHIRRSPÜLER PROGRAMMIEREN

25 Übersicht der Spülgänge 26 Einen Spülzyklus starten 26 Das Programm während des Spülzyklus ändern 27 Gegenstand vergessen

28 WARTUNG UND REINIGUNG

28 Außenpflege 28 Innenpflege 31 Pflege des Geschirrspülers

32 INSTALLATIONSANLEITUNG 32 Informationen zum Stromanschluss 33 Wasserzu- und -ablauf 35 Anschluss der Ablaufschläuche 36 Das Gerät aufstellen 37 Einbau

41 TIPPS ZUR FEHLERBEHEBUNG 45 FEHLERCODES 46 TECHNISCHE INFORMATIONEN

SICHERHEITSHINWEISE

▲WARNUNG

Wenn Sie ihren Geschirrspüler benutzen, befolgen Sie die unten aufgeführten Vorsichtsmaßnahmen:

• Installations- und Reparaturarbeiten dürfen nur von einem qualifizierten Techniker durchgeführt werden.
• Dieses Gerät ist für den Einsatz im Haushalt und ähnliche Anwendungen vorgesehen, wie z. B.:
• Mitarbeiterküchen in Läden, Büros und anderen Arbeitsumgebungen
• Bauernhäuser
• von Kunden in Hotels, Motels und anderen wohnähnlichen Umgebungen sowie Bed & Breakfasts.
• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kenntnissen benutzt werden, wenn sie beaufsichtigt werden oder eine Anweisung zum sicheren Gebrauch des Gerätes erhalten haben und die damit verbundenen Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen das Gerät nur unter Aufsicht reinigen und warten. (für EN60335-1)
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kenntnissen benutzt werden, außer wenn sie beaufsichtigt werden oder eine Anweisung zum sicheren Gebrauch des Gerätes erhalten haben und die damit verbundenen Gefahren verstehen. (für IEC60335-1)
• Das Verpackungsmaterial kann für Kinder gefährlich sein!
• Dieses Gerät ist nur für den Gebrauch in Innenräumen bestimmt. Um sich vor der Gefahr eines Stromschlags zu schützen, tauchen Sie das Gerät, das Kabel oder den Stecker nicht in Wasser oder andere Flüssigkeiten ein. Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen und Wartungsarbeiten am Gerät durchführen.
• Verwenden Sie ein weiches, angefeuchtetes Tuch mit milder Seife und wischen Sie das Gerät anschließend mit einem trockenen Tuch ab.

Anweisungen zur Erdung

• Dieses Gerät muss geerdet werden. Im Falle einer Fehlfunktion oder einer Störung verringert die Erdung das Risiko eines Stromschlags, indem sie dem elektrischen Strom den Weg des geringsten Widerstands bietet. Dieses Gerät ist mit einem Erdungsstecker ausgestattet.
• Der Stecker muss in eine geeignete Steckdose eingesteckt werden, die in Übereinstimmung mit allen örtlichen Vorschriften und Verordnungen installiert und geerdet ist.
• Bei unsachgemäßem Anschluss des Erdungsleiters besteht die Gefahr eines Stromschlags.
• Wenden Sie sich an einen qualifizierten Elektriker oder Servicevertreter, wenn Sie Zweifel haben, ob das Gerät ordnungsgemäß geerdet ist.
• Wenn der mit dem Gerät mitgelieferte Stecker nicht in die Steckdose passt, darf er nicht modifiziert werden.
• Lassen Sie in diesem Fall eine passende Steckdose von einem qualifizierten Elektriker installieren.
• Setzen Sie sich nicht auf das Gerät, stellen Sie sich nicht auf die Tür oder den Geschirrkorb.
• Betreiben Sie den Geschirrspüler nur dann, wenn alle Platten des Gehäuses ordnungsgemäß angebracht sind.
• Öffnen Sie die Tür sehr vorsichtig, wenn der Geschirrspüler in Betrieb ist. Es könnte Wasser herausspritzen.
• Legen Sie keine schweren Gegenstände auf die geöffnete Tür und stellen Sie sich nicht darauf, das Gerät könnte nach vorne kippen.
• Beim Einräumen von zu spülenden Gegenständen:
• Positionieren Sie scharfe Gegenstände so, dass sie nicht die Türdichtung beschädigen können.
• WARNUNG: Messer und andere Utensilien mit scharfen Spitzen müssen mit den Spitzen nach unten in den Korb gestellt oder in eine horizontale Position gebracht werden.
• Einige Geschirrspülmittel sind stark alkalisch. Sie können extrem gefährlich sein, wenn sie verschluckt werden. Vermeiden Sie Haut- und Augenkontakt und halten Sie Kinder bei geöffneter Tür vom Geschirrspüler fern.
• Vergewissern Sie sich, dass der Reinigungsmittelbehälter nach Beendigung des Spülvorgangs leer ist.
• Spülen Sie Plastikgegenstände nur dann, wenn sie als „spülmaschinenfest" oder gleichwertig gekennzeichnet sind.
• Bei nicht entsprechend gekennzeichneten Kunststoffgegenständen prüfen Sie die Empfehlungen des Herstellers.
• Verwenden Sie nur Reinigungs- und Klarspülmittel, die für die Verwendung in einem automatischen Geschirrspüler empfohlen werden.
• Verwenden Sie niemals Seife, Waschmittel oder Handwaschmittel in Ihrem Geschirrspüler. Die Tür sollte nicht offen gelassen werden, da dies die Stolpergefahr erhöhen könnte. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefährdung zu vermeiden.
• Bei der Installation darauf achten, dass das Netzkabel nicht übermäßig oder gefährlich verbogen oder abgeflacht wird. Die Bedienelemente dürfen nicht manipuliert werden.
• Das Gerät muss mit neuen Schlauchsätzen an das Hauptwasserventil angeschlossen werden. Alte Sätze sollten nicht wiederverwendet werden. Um Energie zu sparen, schaltet sich das Gerät im Standby-Modus automatisch ab, wenn es 15 Minuten lang nicht in Betrieb ist.
• Es passen maximal 13 Gedecke in den Geschirrspüler.
• Der maximal zulässige Wasserzulaufdruck beträgt 1 MPa.
• Der minimal zulässige Wasserzulaufdruck beträgt 0,04 MPa.

Entsorgung

• Zur Entsorgung der Verpackung und des Geräts wenden Sie sich bitte an einen Wertstoffhof. Trennen Sie dafür das Stromkabel ab und machen Sie die Türschließvorrichtung unbrauchbar.
• Kartonverpackungen werden aus recyceltem Papier hergestellt und sollen zur Wiederverwertung in der Altpapiersammlung entsorgt werden.
• Wenn Sie dafür sorgen, dass dieses Gerät ordnungsgemäß entsorgt wird, tragen Sie dazu bei, mögliche Schäden für die Umwelt und die menschliche Gesundheit zu vermeiden, die entstehen können, wenn dieses Produkt falsch entsorgt wurde.
• Für genauere Informationen zum Recycling dieses Produkts wenden Sie sich bitte an Ihre Stadtverwaltung oder Ihren Hausmüllentsorger.
• ENTSORGUNG: Entsorgen Sie dieses Produkt nicht als unsortierten Siedlungsabfall. Derartige Abfälle müssen getrennt gesammelt werden, da eine Sonderbehandlung notwendig ist.

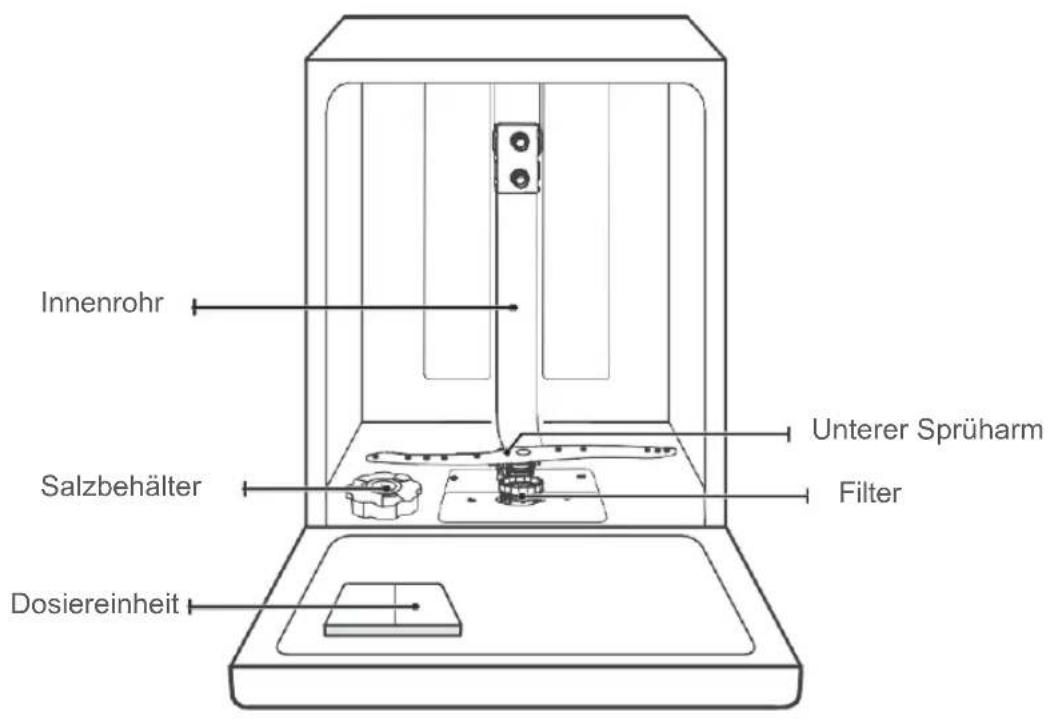

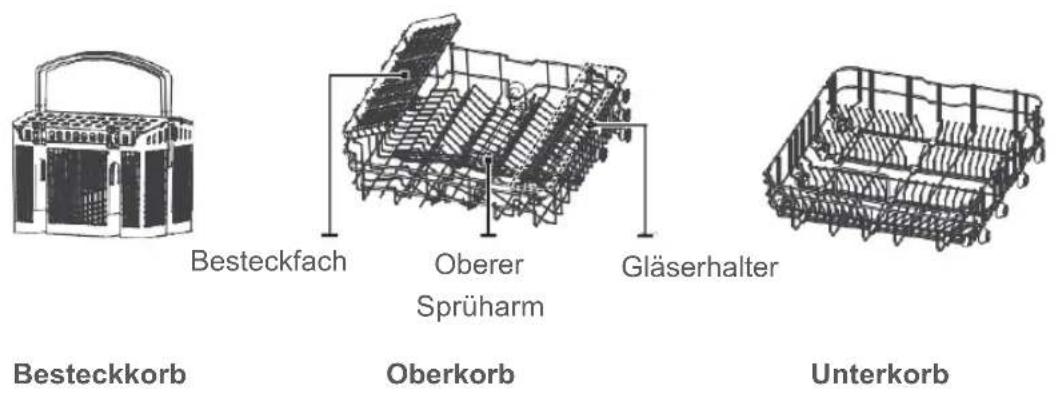

PRODUKTÜBERSICHT

WICHTIG

Lesen Sie vor der ersten Benutzung die Bedienungsanleitung, damit Sie die bestmögliche Leistung von Ihrem Geschirrspüler erhalten.

HINWEIS:

Die Bilder dienen nur als Referenz. Die tatsächliche Situation kann je nach Modell unterschiedlich sein. Bitte beachten.

VERWENDUNG IHRES GESCHIRRSPÜLERS

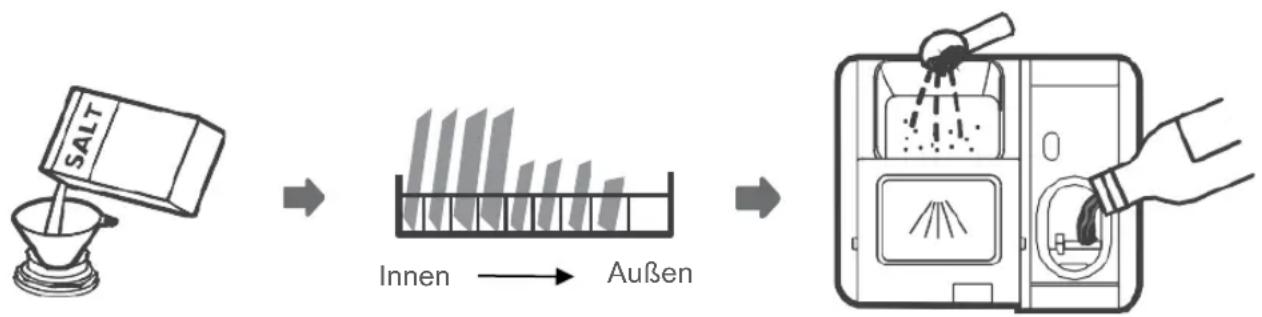

Vor der ersten Verwendung:

1. Wasserenthärter einstellen
2. Salz in den Wasserenthärter füllen
3. Korb beladen
4. Dosiereinheit befüllen

SALZ IN DEN WASSERENTHÄRTER FÜLLEN

HINWEIS:

Verwenden Sie nur Salz, das für den Gebrauch in diesem Geschirrspüler geeignet ist. Der Salzbehälter befindet sich unter dem Unterkorb und sollte wie folgt befüllt werden:

WARNUNG

Verwenden Sie nur Salz, das für den Gebrauch in Geschirrspülern geeignet ist!

• Jede andere Salzart, die nicht speziell für die Verwendung in Geschirrspülern entwickelt wurde, insbesondere Speisesalz, schadet dem Wasserenthärter. Bei Schäden, die durch die Verwendung von ungeeignetem Salz entstehen, übernimmt der Hersteller keine Garantie und haftet nicht für entstandene Schäden. Befüllen Sie den Wasserenthärter nur mit Salz, bevor Sie einen Spülvorgang durchführen.
• Dadurch wird verhindert, dass eventuell verschüttetes Salz oder Salzwasser für längere Zeit auf dem Boden der Maschine verbleiben, was zu Korrosion führen kann.

Befolgen Sie zum Einfüllen von Geschirrspülersalz die folgenden Schritte:

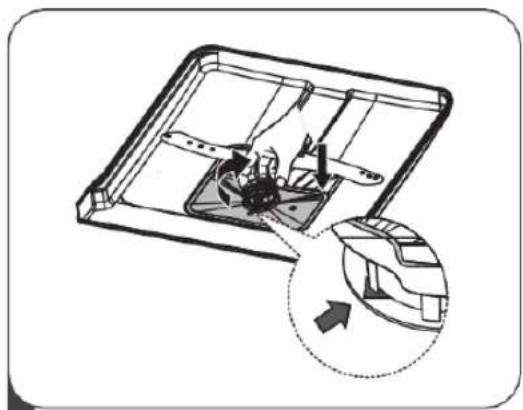

1. Entfernen Sie den Unterkorb und schrauben Sie den Behälterdeckel ab.
2. Setzen Sie das Ende des Trichters (mitgeliefert) in das Loch und füllen Sie etwa 1,5 kg Geschirrspülersalz ein.
3. Füllen Sie den Salzbehälter bis zum Maximum mit Wasser. Es ist normal, dass eine kleine Menge Wasser aus dem Salzbehälter austritt.
4. Schrauben Sie den Deckel nach dem Befüllen des Behälters wieder fest.
5. Die Salzwarnleuchte erlischt, wenn der Salzbehälter mit Salz gefüllt wurde.
6. Unmittelbar nach dem Einfüllen des Salzes in den Salzbehälter sollte ein Spülprogramm gestartet werden (wir empfehlen ein kurzes Programm). Andernfalls können das Filtersystem, die Pumpe oder andere wichtige Teile des Geräts durch das Salzwasser beschädigt werden. Dies fällt nicht unter die Garantie.

HINWEIS:

• Der Salzbehälter darf nur dann nachgefüllt werden, wenn die Salzwarnleuchte ( ) im Bedienfeld leuchtet. Je nachdem, wie gut sich das Salz auflöst, kann die Salzwarnleuchte auch dann noch leuchten, wenn der Salzbehälter gefüllt ist. Wenn keine Salzwarnleuchte im Bedienfeld aufleuchtet (bei einigen Modellen), können Sie anhand der Spülzyklen, die der Geschirrspüler durchlaufen hat, abschätzen, wann das Salz im Wasserenthärter nachgefüllt werden muss.
• Wenn Salz verschüttet wurde, führen Sie ein Einweich- oder Schnellprogramm aus, um es zu entfernen.

Der Wasserenthärter muss manuell mit dem Wasserhärte-Regler eingestellt werden.

Der Wasserenthärter entfernt Mineralien und Salze aus dem Wasser, die den Betrieb des Geräts beeinträchtigen können.

Je mehr Mineralien vorhanden sind, desto härter ist Ihr Wasser.

Der Wasserenthärter sollte entsprechend der Härte des Wassers in Ihrer Region eingestellt werden.

Ihre örtliche Wasserbehörde informiert Sie über die Wasserhärte in Ihrer Region.

Salzverbrauch einstellen

Der Geschirrspüler ist so konstruiert, dass die Menge des verbrauchten Salzes je nach Härte des verwendeten Wassers eingestellt werden kann. Dadurch soll der Salzverbrauch optimiert und individuell angepasst werden.

Befolgen Sie die folgenden Schritte zur Anpassung des Salzverbrauchs.

1. Öffnen Sie die Tür und schalten Sie das Gerät ein.
2. Drücken Sie die Programmtaste für mehr als 5 Sekunden, um den Wasserenthärter innerhalb von 60 Sekunden nach dem Drücken der Einschalttaste zu starten.
3. Drücken Sie die Programmtaste, um den richtigen Wasserenthärter entsprechend Ihrer Region auszuwählen. Die Wasserenthärter ändern sich in der folgenden Reihenfolge: H3->H4->H5->H6->H1->H2->H3;
4. Warten Sie 5 Sekunden oder drücken Sie die Einschalttaste, um die Einstellung abzuschließen und den Einstellungsmodus zu verlassen.

Wasserhärte

Deutschland °dH	Frankreich °fH	England °Clarke	mmol/l	Wasserenthärterstufe	Salzverbrauch (Gramm/Spülzyklus)
0–5	0–9	0–6	0–0,94	H1	0
6–11	10–20	7–14	1,0–2,0	H2	9
12–17	21–30	15–21	2,1–3,0	H3	12
18–22	31–40	22–28	3,1–4,0	H4	20
23–34	41–60	29–42	4,1–6,0	H5	30
35–55	61–98	43–69	6,1–9,8	H6	60

1 °dH = 1,25 °Clarke = 1,78 °fH = 0,178 mmol/l

Werkseinstellung: H3

Wenden Sie sich an Ihre örtliche Wasserbehörde, um Informationen über die Härte Ihres Wassers zu erhalten.

Wasserenthärter

Die Wasserhärte variiert von Ort zu Ort. Wenn im Geschirrspüler hartes Wasser verwendet wird, bilden sich Ablagerungen auf dem Geschirr und den Utensilien.

Das Gerät ist mit einem speziellen Wasserenthärter mit Salzbehälter ausgestattet, um Kalk und Mineralien aus dem Wasser zu entfernen.

GESCHIRR VORBEREITEN UND EINRÄUMEN

Erwägen Sie den Kauf von Utensilien, die als spülmaschinenfest gekennzeichnet sind. Wählen Sie für bestimmte Gegenstände ein Programm mit der geringstmöglichen Temperatur. - Um Schäden zu vermeiden, entnehmen Sie Gläser und Besteck nicht sofort nach Beendigung des Programms aus dem Geschirrspüler.

Spülen bestimmter Besteckteile/Geschirr

Nicht geeignet

Besteck mit Griffen aus Holz, Horn oder Perlmutt; Kunststoffartikel, die nicht hitzebeständig sind; älteres Besteck mit geklebten Teilen, die nicht temperaturbeständig sind; geklebte Besteckteile oder Geschirr; Gegenstände aus Zinn oder Kupfer; Kristallglas; rostanfällige Stahlgegenstände; Holzplatten; Gegenstände aus synthetischen Fasern

Begrenzt geeignet

• Einige Arten von Gläsern können nach vielen Spülvorgängen stumpf werden.
• Silber- und Aluminiumteile neigen dazu, sich beim Spülen zu verfärben.
• Glasierte Muster können verblassen, wenn sie früh im Geschirrspüler gewaschen werden.

Empfehlungen für die Beladung des Geschirrspülers

Kratzen Sie große Mengen an Essensresten ab. Weichen Sie Reste von angebrannten Speisen in Pfannen ein. Es ist nicht notwendig, das Geschirr unter fließendem Wasser abzuspülen.

Beachten Sie folgende Beladungsrichtlinien, um die beste Leistung des Geschirrspülers zu erzielen.

(Merkmale und Aussehen der Körbe und Besteckkörbe können von Ihrem Modell abweichen).

Positionieren Sie Gegenstände wie folgt im Geschirrspüler:

Gegenstände wie Tassen, Gläser, Töpfe/Pfannen usw. nach unten gerichtet. Gewölbte Gegenstände oder solche mit Vertiefungen sollten schräg eingelegt werden, damit das Wasser ablaufen kann. - Alle Utensilien sind sicher gestapelt und können nicht umkippen. Alle Utensilien sind so platziert, dass sich die Sprüharme frei drehen können. - Hohle Gegenstände wie Tassen, Gläser, Pfannen usw. mit der Öffnung nach unten, sodass sich kein Wasser im Behälter oder einem tiefen Boden sammeln kann. Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig bedecken. Um Beschädigungen zu vermeiden, dürfen sich die Gläser nicht berühren. - Der Oberkorb ist für empfindlicheres und leichteres Geschirr wie Gläser, Kaffee- und Teetassen vorgesehen. - Messer mit langen Klingen, die aufrecht gelagert werden, stellen eine potentielle Gefahr dar! - Lange und/oder scharfe Besteckteile wie Tranchiermesser müssen waagerecht im Oberkorb gelagert werden. - Überladen Sie Ihren Geschirrspüler nicht. Dies ist wichtig für gute Ergebnisse und für einen vernünftigen Energieverbrauch.

HINWEIS:

Sehr kleine Gegenstände sollten nicht im Geschirrspüler gespült werden, da sie leicht aus dem Korb herausfallen könnten.

Entnehmen des Geschirrs

Damit kein Wasser aus dem Oberkorb in den Unterkorb tropft, sollten Sie zuerst den Unterkorb und dann den Oberkorb leeren.

WARNUNG

Die Gegenstände werden heiß sein!

Um Schäden zu vermeiden, entnehmen Sie Gläser und Besteck erst etwa 15 Minuten nach Beendigung des Programms aus dem Geschirrspüler.

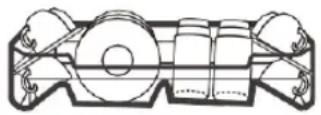

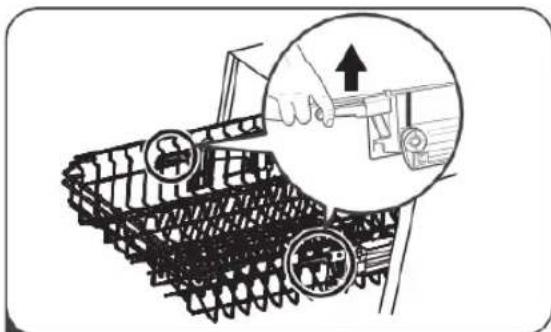

Einräumen des Oberkorbs

Der obere Korb dient zur Aufnahme von empfindlicherem und leichterem Geschirr:

Gläsern, Kaffee- und Teetassen und Untertassen

sowie von Tellern, Schüsselchen und flachen

Pfannen (sofern diese nicht zu schmutzig sind).

Positionieren Sie das Geschirr und Kochgeschirr so,

dass es durch den Wasserstrahl nicht bewegt wird.

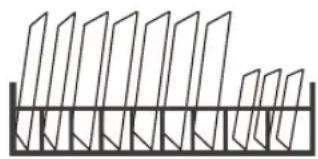

Einräumen des Unterkorbs

Wir empfehlen, große Gegenstände und die am schwierigsten zu reinigenden Gegenstände in den Unterkorb zu legen, z. B. Töpfe, Pfannen, Deckel, Serviergeschirr und Schüsseln, wie in der Abbildung unten gezeigt. Serviergeschirr und Deckel sollten seitlich auf die Halterungen gestellt werden, um die Drehung des oberen Sprüharms nicht zu blockieren.

Der empfohlene Höchstdurchmesser für Teller vor der Dosiereinheit beträgt 19 cm, um die Öffnung der Dosiereinheit nicht zu behindern.

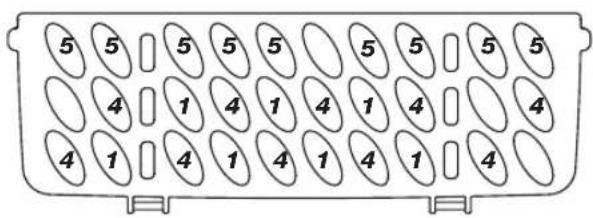

Einräumen des Besteckkorbs

Besteck sollte getrennt voneinander an den entsprechenden Stellen in den Besteckkasten gestellt werden, und es ist darauf zu achten, dass die Utensilien nicht ineinander verschachtelt werden, da dies zu einer schlechten Reinigungsleistung führen kann.

WARNUNG

Lassen Sie keinen Gegenstand durch den Boden ragen.

Positionieren Sie scharfe Gegenstände immer mit der scharfen Spitze nach unten!

BELADEN DER KÖRBE

(NACH EN50242)

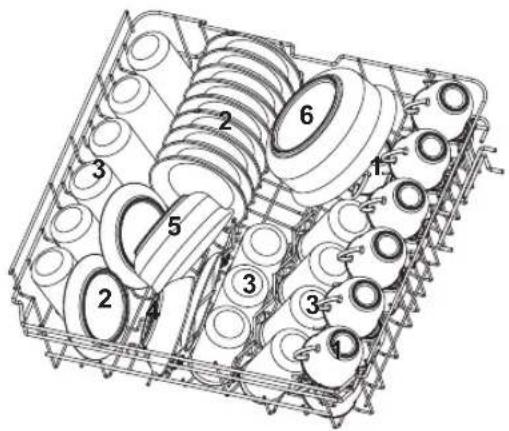

1. Oberkorb

Nummer	Gegenstand
1	Tassen
2	Untertassen
3	Gläser
4	Kleine Servierschüssel
5	Mittlere Servierschüssel
6	Große Servierschüssel

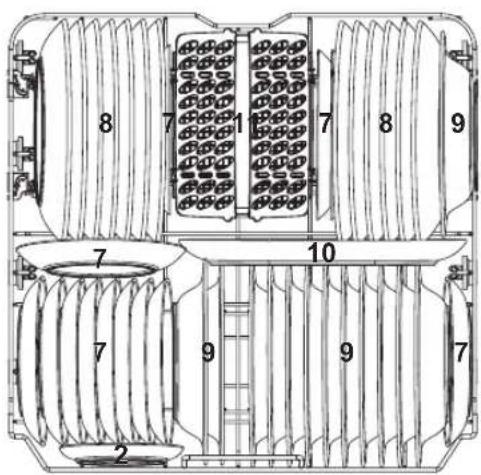

2. Unterkorb

Nummer	Gegenstand
7	Dessertteller
8	Große Teller
9	Suppenteller
10	Ovale Platten
11	Besteckkorb

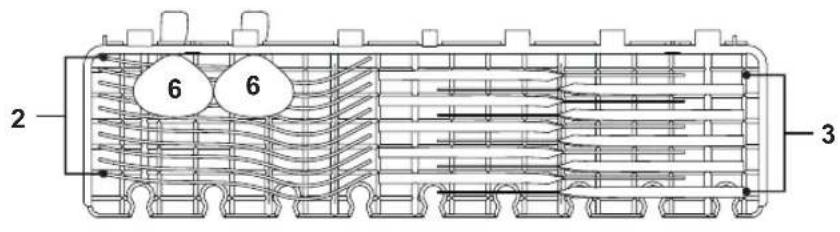

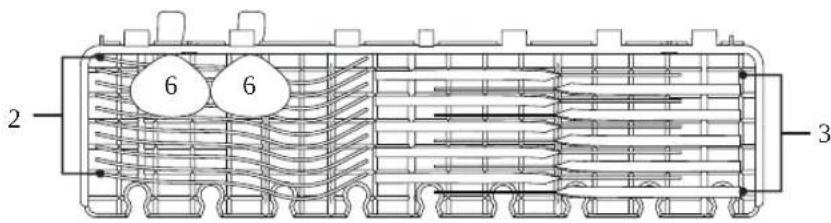

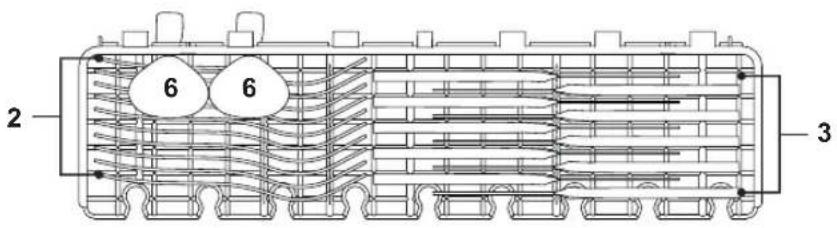

3. Besteckfach

HINWEIS:

Legen Sie leichte, flache Gegenstände in das Fach. Das Gesamtgewicht darf maximal 1,5 kg betragen.

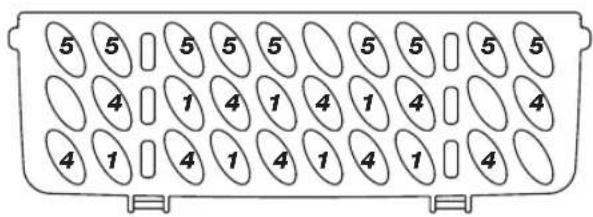

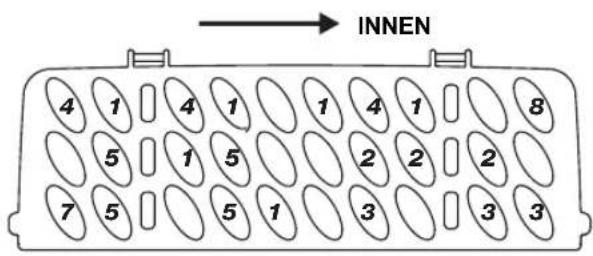

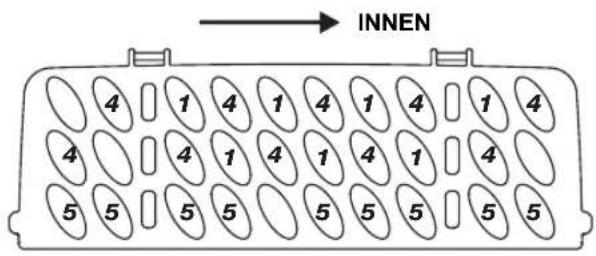

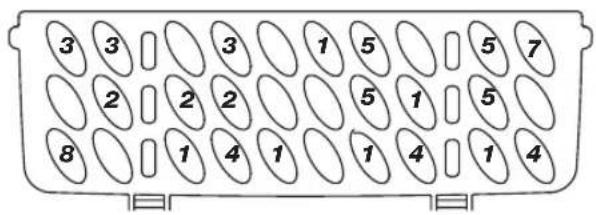

4. Besteckkorb

Informationen zu Vergleichbarkeitsprüfungen nach

EN50242

Kapazität: 13 Gedecke

Position des Oberkorbes: untere Position

Programm: ECO

Einstellung des Klarspulers: 5

Einstellung des Enthärters: H3

Nummer	Gegenstand
1	Suppenlöffel
2	Gabeln
3	Messer
4	Teelöffel
5	Dessertlöffel
6	Servierlöffel
7	Serviergabel
8	Schöpfkelle

BELADEN DER KÖRBE

(NACH EN60436)

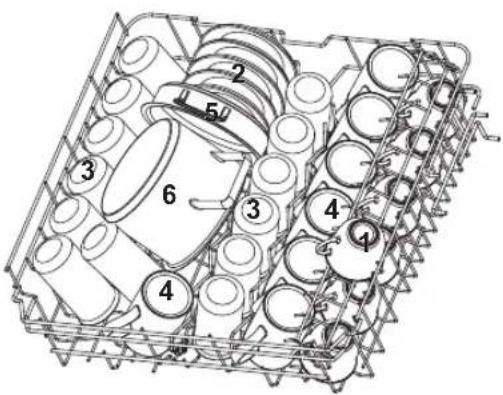

1. Oberkorb

Nummer	Gegenstand
1	Tassen
2	Untertassen
3	Gläser
4	Becher
5	Kleine Auflaufform
6	Kleiner Topf

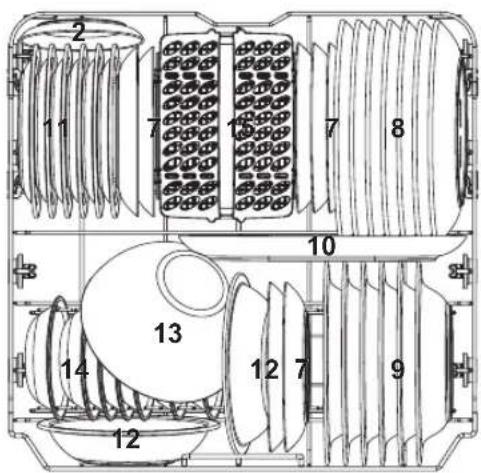

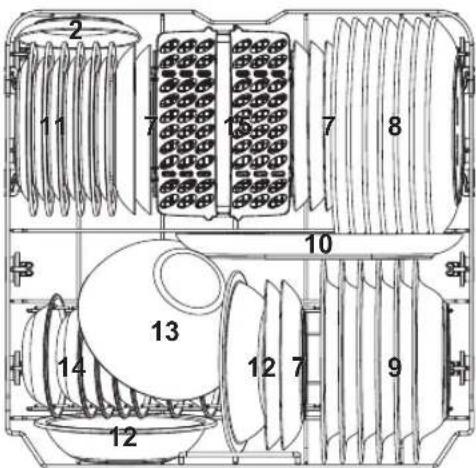

2. Unterkorb

Nummer	Gegenstand
7	Dessertteller
8	Große Teller
9	Suppenteller
10	Ovale Platten
11	Dessertteller aus Melamin
12	Schalen aus Melamin
13	Glasschalen
14	Dessertschalen
15	Besteckkorb

3. Besteckfach

HINWEIS:

Legen Sie leichte, flache Gegenstände in das Fach. Das Gesamtgewicht darf maximal 1,5 kg betragen.

4. Besteckkorb

Informationen zu Vergleichbarkeitsprüfungen nach

EN60436

Kapazität: 13 Gedecke

Position des Oberkorbes: untere Position

Programm: ECO

Einstellung des Klarspulers: 5

Einstellung des Enthärters: H3

Nummer	Gegenstand
1	Suppenlöfel
2	Gabeln
3	Messer
4	Teelöffel
5	Dessertlöfel
6	Servierlöfel
7	Serviergabel
8	Schöpfkelle

Einstellen des oberen Korbs

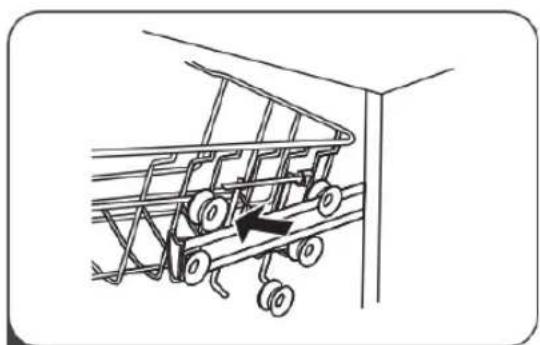

Typ 1:

Die Höhe des oberen Korbs kann leicht angepasst werden, um im Ober- oder Unterkorb höhere Gefäße unterzubringen.

Gehen Sie wie folgt vor, um die Höhe des oberen Korbs einzustellen:

1. Ziehen Sie den Oberkorb heraus.

2. Entfernen Sie den Oberkorb.

3. Setzen Sie den Oberkorb wieder auf die oberen oder unteren Rollen.

4. Schieben Sie den Oberkorb hinein.

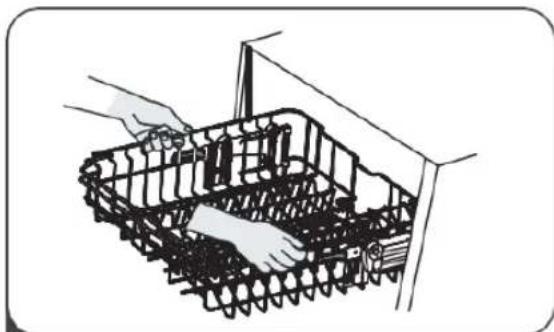

Typ 2:

Um den Oberkorb anzuheben, heben Sie einfach den Oberkorb an der Seite an, bis der Korb in der oberen Position einrastet. Es ist nicht notwendig, den Verstellhebel zu betätigen.

2. Um den Oberkorb abzusenken, ziehen Sie die Verstellhebel auf jeder Seite an, um den Korb zu lösen, und senken Sie ihn in die untere Position ab.

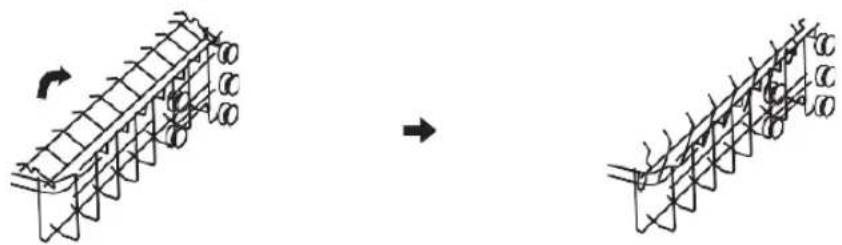

Zurückklappen des Gläserhalters

Klappen Sie den Gläserhalter nach oben, um im Oberkorb Platz für höhere Gegenstände zu schaffen. Sie können dann die hohen Gläser dagegen lehnen. Sie können den Gläserhalter auch ganz entfernen, wenn er nicht gebraucht wird.

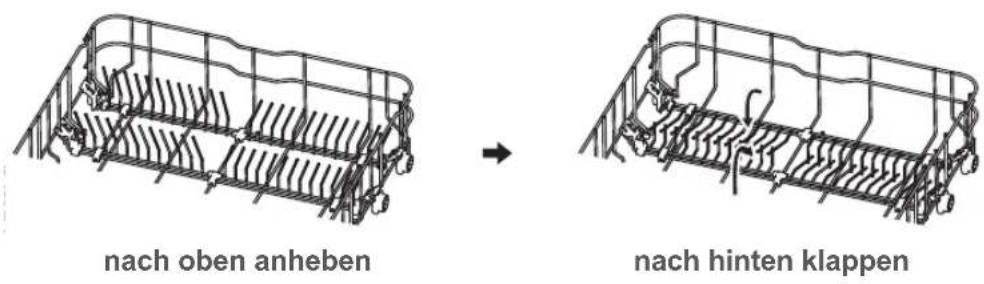

Zurückklappen der Spikereihen

Die Spikes des Unterkorbs dienen zur Aufnahme von Platten und Tellern. Sie können abgesenkt werden, um mehr Platz für große Gegenstände zu schaffen.

FUNKTION DES KLARSPÜLERS UND REINIGUNGSMITTELS

Der Klarspüler wird bei der letzten Spülung freigesetzt, damit das Wasser keine Tröpfchen auf Ihrem Geschirr bildet, was zu Flecken und Streifen führen könnte. Außerdem verbessert er die Trocknung, indem er das Wasser vom Geschirr abperlen lässt. Ihr Geschirrspüler ist für die Verwendung von flüssigen Klarspülern ausgelegt.

WARNUNG

Verwenden Sie nur Marken-Klarspüler für Ihren Geschirrspüler. Befüllen Sie den Klarspülerbehälter niemals mit anderen Substanzen (z. B. Geschirrspülmittel, Flüssigreiniger). Dies würde das Gerät beschädigen.

Wann ist der Klarspüler nachzufüllen?

Die Regelmäßigkeit, mit der der Spender nachgefüllt werden muss, hängt davon ab, wie oft das Geschirr gespült wird und welche Klarspülereinstellung verwendet wird.

Die Anzeige für zu wenig Klarspüler ( ) leuchtet auf, wenn Klarspüler benötigt wird. - Füllen Sie den Klarspülerbehälter nicht zu voll.

Funktion des Klarspülers

Die chemischen Bestandteile, aus denen sich das Reinigungsmittel zusammensetzt, sind notwendig, um den Schmutz aus dem Geschirrspüler zu entfernen, zu zerkleinern und zu verteilen. Die meisten handelsüblichen Qualitätsreinigungsmittel sind für diesen Zweck geeignet.

WARNUNG

• Ordnungsgemäße Verwendung von Reinigungsmitteln Verwenden Sie nur Reinigungsmittel, die speziell für den Gebrauch in Geschirrspülern hergestellt wurden. Halten Sie Ihr Reinigungsmittel frisch und trocken. Geben Sie erst dann pulverförmiges Reinigungsmittel in den Spender, wenn Sie sofort anschließend Geschirr spülen möchten. Geschirrspülmittel ist ätzend! Bewahren Sie Geschirrspülmittel außerhalb der Reichweite von Kindern auf.

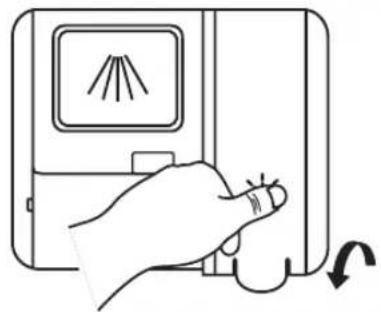

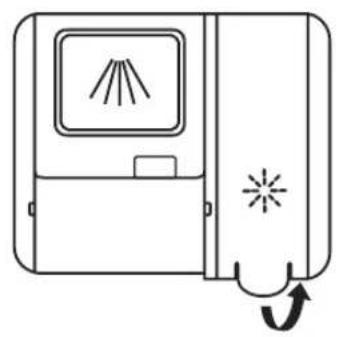

1 Entfernen Sie den Deckel des Klarspülerbehälters, indem Sie den Griff anheben.

3 Schließen Sie die Kappe anschließend.

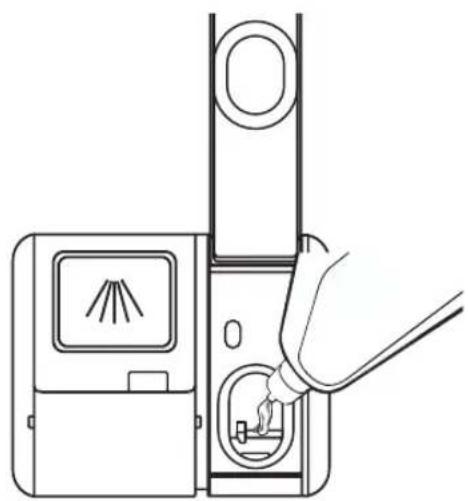

2 Gießen Sie den Klarspüler in den Spender, wobei darauf zu achten ist, dass er nicht überfüllt wird.

Einstellen des Klarspülerbehälters

Um eine bessere Trocknungsleistung mit begrenztem Klarspüler zu erreichen, ist der Geschirrspüler so konstruiert, dass der Verbrauch durch den Benutzer angepasst werden kann. Befolgen Sie diese Schritte:

1. Öffnen Sie die Tür und schalten Sie das Gerät ein.
2. Drücken Sie innerhalb von 60 Sekunden nach dem Drücken der Einschalttaste die Programmtaste länger als 5 Sekunden und drücken Sie dann die Timertaste, um das eingestellte Modell einzugeben. Die Klarspüleranzeige blinkt mit einer Frequenz von 1 Hz.
3. Drücken Sie die Programmtaste, um den richtigen Wasserenthärter entsprechend Ihren Ernährungsgewohnheiten auszuwählen. Die Einstellungen ändern sich in der folgenden Reihenfolge: D1->D2->D3->D4->D5->D1. Je höher die Zahl, desto mehr Klarspüler verbraucht der Geschirrspüler.
4. Warten Sie 5 Sekunden oder drücken Sie die Einschalttaste, um die Einstellung abzuschließen und den Einstellungsmodus zu verlassen.

1 Wählen Sie eine Öffnungsmethode entsprechend der aktuellen Situation.

1. Öffnen Sie die Klappe durch Schieben der Entriegelungssperre.
2. Öffnen Sie die Klappe durch Herunterziehen der Entriegelungssperre.

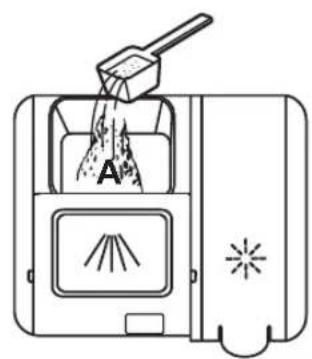

2 Geben Sie für den Hauptspülgang Reinigungsmittel in die größere Kammer (A). Für ein besseres Reinigungsergebnis, insbesondere bei stark verschmutzten Gegenständen, geben Sie eine kleine Menge Reinigungsmittel auf die Tür. Das zusätzliche Reinigungsmittel wird während der Vorwaschphase aktiviert.

3 Schließen Sie die Klappe, indem Sie sie nach vorne schieben und dann nach unten drücken.

HINWEIS:

Beachten Sie, dass die Einstellung je nach Wasserverschmutzung unterschiedlich sein kann. Beachten Sie die Empfehlungen des Herstellers auf der Reinigungsmittelverpackung.

VERWENDUNG IHRES GESCHIRRSPÜLERS

BEDIENFELD

Bedienung (Taste)

1	Einschalttaste	Drücken Sie diese Taste, um ihren Geschirrspüller einschalten. Das Display leuchtet auf.
2	Halbe Ladung	Zum Wahlen der Funktion „Halbe Ladung". (These Funktion konnen Sie nur verwenden, wenn Sie nur etwa 6 Gedecke oder weniger haben. These Funktion verbraucht weniger Wasser und Energie. Kann nur mit den Programmen Intensiv, Universal, ECO, Glas und 90 min verwendet werden). Wenn Sie diese Taste drücken, leuchtet die entsprechende Anzeige auf.
3	Programm	Wahlen Sie das entsprechende Spülprogramm. Die Anzeige für das gewählte Programm leuchtet auf.
4	Timer	Drücken Sie diese Taste, um die Zeit bis zum nachsten Spülvorgang einzustellen. Sie konnen den Beginn des nachsten Spülvorgangs um bis zu 24 Stunden verzögern. Ein Druck auf diese Taste verzögert den Beginn des Spülvorgangs um eine Stunde.
5	Automatischläffnen	Die Tür des Geschirrspülers öffnet sich am Ende des Programms automatisch, was das Trocknungsergebnis verbessert. Drücken Sie die Programmtaste und die Timer-Taste, um diese Funktion zu aktivieren oder zu deaktivieren. Wenn Sie diese Funktion aktivieren, leuchtet die entsprechende Anzeige auf.

Display

6Programm-anzeige		IntensivFür stark verschutzte Gegenstände, wie Töppe und Pfannen. Miteinggetrockneten Lebensmittelresten.
		UniversalFür normal verschutzte Gegenstände, wie Töppe, Teller, Gläserund leicht verschutzte Pfannen.
	ECO	ECODies ist das Standardprogramm, das für normal verschutzteGegenstände wie Töppe, Teller, Gläser und leicht verschutztePfannen geeignet ist.
		GlasFür leicht verschutztes Geschirr und Glas.
	90'	90 minFür normal verschutzte Gegenstände, die schnell gesplttwerden müssen.
		SchnellEine kürzere Spülzeit für leicht verschutzte Gegenstände, die nicht getrocknet werden müssen.
7Anzeige	88	Zeigt das Programm, den Timer, Fehlercodes usw. an.
8Warnings-anzeige		KlarsprülerWenn die Anzeige fuchtet, bedeutet das, dass derGeschirrspüler zu weniger Klarsprüler hat und nachgefüllt werdenmuss.
		SalzWenn die Anzeige fuchtet, bedeutet das, dass derGeschirrspüler zu weniger Salz hat und nachgefüllt werden muss.

DEN GESCHIRRSPÜLER PROGRAMMIEREN

ÜBERSICHT DER SPÜLGÄNGE

Die nachstehende Tabelle zeigt, welche Programme für welchen Gehalt an Lebensmittelrückständen am besten geeignet sind und wie viel Reinigungsmittel benötigt wird. Sie enthält auch verschiedene Informationen über die Programme.

Bedeutet: Klarspüler nachfüllen.

Programm	Beschreibung des Spülzyklus	Reinigungsmittel Vor-/Hauptspül-gang	Laufzeit(min)	Energie(kWh)	Wasser(I)	Klar-spüller
Intensiv	Vorsprülung (50 °C)Hauptspülgang (65 °CSpüssenSpüssenSpüssen (60 °CTrocknen	5/27,51 oder 2Teile	205	1,651	18,7	●
Universal	Vorsprülung (45 °C)Hauptspülgang (55 °CSpüssenSpüssenSpüssen (60 °CTrocknen	5/27,51 oder 2Teile	175	1,451	18,7	●
ECO (*EN50242)	Hauptspülgang (50 °CSpüssenSpüssen (50 °CTrocknen	5/27,51 oder 2Teile	198	0,823	11	●
Glas	Vorsprülung (40 °C)Hauptspülgang (50 °CSpüssenSpüssenSpüssen (50 °CTrocknen	5/27,51 oder 2Teile	120	0,902	15,2	●
90 min	Hauptspülgang (55 °CSpüssenSpüssen (50 °CTrocknen	32,51 Teil	90	0,891	11,5	●
Schnell	Hauptspülgang (40 °CSpüssen (40 °CSpüssen (55 °C)	151 Teil	30	0,781	11	○

HINWEIS:

ECO (*EN50242): Dieses Programm ist der Testspülzyklus. Informationen zu

Vergleichbarkeitsprüfungen nach EN50242.

ÜBERSICHT DER SPÜLGÄNGE

Die nachstehende Tabelle zeigt, welche Programme für welchen Gehalt an

Lebensmittelrückständen am besten geeignet sind und wie viel Reinigungsmittel benötigt wird. Sie

enthält auch verschiedene Informationen über die Programme.

Bedeutet: Klarspüler nachfüllen.

Programm	Beschreibung des Spülzyklus	ReinigungsmittelVor-/Hauptspül-gang	Laufzeit(min)	Energie(kWh)	Wasser(I)	Klar-spüller
Intensiv	Vorsprülung (50 °C)Hauptspülgang (65 °CSpüssenSpüssenSpüssen (60 °CTrocknen	4/171 oder 2Teile	205	1,651	18,7	●
Universal	Vorsprülung (45 °C)Hauptspülgang (55 °CSpüssenSpüssenSpüssen (60 °CTrocknen	4/171 oder 2Teile	175	1,451	18,7	●
ECO (*EN60436)	Hauptspülgang (50 °CSpüssenSpüssen (50 °CTrocknen	4/171 oder 2Teile	198	0,836	11	●
Glas	Vorsprülung (40 °C)Hauptspülgang (50 °CSpüssenSpüssenSpüssen (50 °CTrocknen	4/171 oder 2Teile	120	0,902	15,2	●
90 min	Hauptspülgang (55 °CSpüssenSpüssenSpüssen (50 °CTrocknen	211 Teil	90	0,891	11,5	●
Schnell	Hauptspülgang (40 °C)Spüssen (40 °C)Spüssen (55 °C)	121 Teil	30	0,781	11	○

HINWEIS:

ECO (*EN60436): Dieses Programm ist der Testspülzyklus. Informationen zu Vergleichbarkeitsprüfungen nach EN60436.

EINEN SPÜLZYKLUS STARTEN

1. Ziehen Sie den Unter- und Oberkorb heraus, räumen Sie das Geschirr ein und schieben Sie die Körbe zurück. Wir empfehlen, zuerst den Unter- und dann den Oberkorb zu beladen.
2. Füllen Sie das Spülmittel ein.
3. Stecken Sie den Stecker in die Steckdose. Stromversorgung: siehe letzte Seite des Produktdatenblatts. Stellen Sie sicher, dass die Wasserversorgung voll eingeschaltet ist.
4. Öffnen Sie die Tür und drücken Sie die Einschalttaste.
5. Wählen Sie ein Programm, die Anzeigeleuchte leuchtet auf. Schließen Sie dann die Tür. Der Geschirrspüler beginnt nun den Spülzyklus.

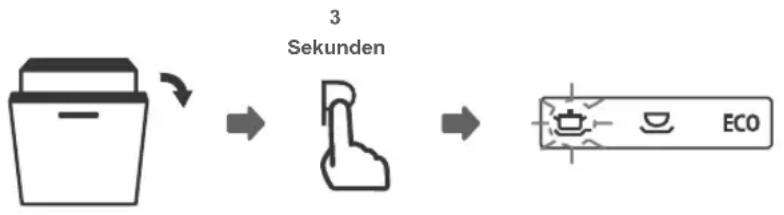

DAS PROGRAMM WÄHREND DES SPÜLZYKLUS ÄNDERN

Ein Spülzyklus kann nur dann geändert werden, wenn er erst kurze Zeit gelaufen ist. Andernfalls kann es sein, dass das Reinigungsmittel bereits freigesetzt wurde und der Geschirrspüler das Spülwasser bereits abgelassen hat. Ist dies der Fall, muss der Geschirrspüler neu eingestellt und der Spülmittelbehälter neu befüllt werden. Befolgen Sie folgende Anweisungen, um den Geschirrspüler zurückzusetzen:

1. Öffnen Sie die Tür ein wenig, um den Geschirrspüler zu stoppen. Wenn die Bewegung des Sprüharms gestoppt wurde, können Sie die Tür vollständig öffnen.
2. Drücken Sie die Programmtaste länger als drei Sekunden, um das Gerät in den Standby-Modus zu versetzen.
3. Nun können Sie das Programm ändern.

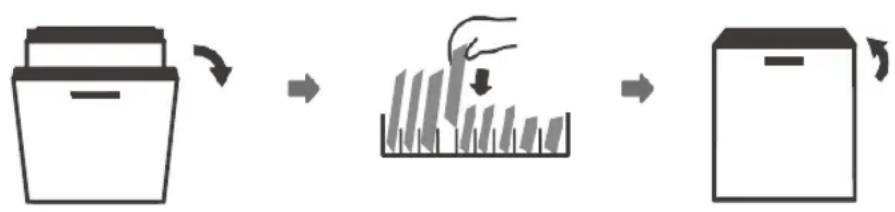

GEGENSTAND VERGESSEN

Ein vergessener Gegenstand kann jederzeit ergänzt werden, bevor der Reinigungsmittelbehälter geöffnet wird. Befolgen Sie folgende Anweisungen, um einen vergessenen Gegenstand zu ergänzen:

1. Öffnen Sie die Tür ein wenig, um den Spülvorgang zu stoppen.
2. Wenn die Bewegung des Sprüharms gestoppt wurde, können Sie die Tür vollständig öffnen.
3. Ergänzen Sie den vergessenen Gegenstand.
4. Schließen Sie die Tür.
5. Der Geschirrspüler läuft weiter.

WARNUNG

Es ist gefährlich, die Tür mitten im Spülzyklus zu öffnen, da der heiße Dampf Sie verbrühen kann.

WARTUNG UND REINIGUNG

AUSSENPFLEGE

Tür und Türdichtung

Reinigen Sie die Türdichtungen regelmäßig mit einem weichen, feuchten Tuch, um Nahrungsmittelrückstände zu entfernen.

Wenn der Geschirrspüler beladen wird, können Essens- und Getränkerückstände auf die Seiten der Tür tropfen. Diese Flächen befinden sich außerhalb der Spülkammer und werden nicht vom Wasser der Sprüharme erreicht. Eventuelle Rückstände sollen abgewischt werden, bevor die Tür geschlossen wird.

Bedienfeld

Wenn eine Reinigung erforderlich ist, sollte das Bedienfeld nur mit einem weichen, feuchten Tuch abgewischt werden.

WARNUNG

• Um das Eindringen von Wasser in die Türverriegelung und die elektrischen Komponenten zu vermeiden, darf kein Sprühreiniger verwendet werden.
• Verwenden Sie niemals Scheuermittel oder Scheuerschwämme auf den Außenflächen, da diese die Oberfläche zerkratzen können. Einige Papiertücher können ebenfalls Kratzer oder Spuren auf der Oberfläche hinterlassen.

INNENPFLEGE

Filtersystem

Das Filtersystem im Boden der Spülkammer fängt grobe Verschmutzungen aus dem Spülzyklus auf. Der gesammelte grobe Schmutz kann zu einer Verstopfung der Filter führen. Überprüfen Sie regelmäßig den Zustand der Filter und reinigen Sie sie bei Bedarf unter fließendem Wasser. Führen Sie die folgenden Schritte aus, um die Filter in der Spülkammer zu reinigen.

HINWEIS:

Die Bilder dienen nur als Referenz. Die Filtersysteme und Sprüharme können je nach Modell unterschiedlich sein.

1. Halten Sie den Grobfilter fest und drehen Sie ihn gegen den Uhrzeigersinn, um ihn zu entriegeln. Heben Sie den Filter nach oben und aus dem Geschirrspüler heraus.

2. Der Feinfilter kann von der Unterseite der Filterbaugruppe abgezogen werden. Der Grobfilter kann vom Hauptfilter abgenommen werden, indem die Laschen leicht zusammengedrückt und weggezogen werden.

3. Größere Nahrungsmittelreste können unter fließendem Wasser abgespült werden. Für eine gründlichere Reinigung verwenden Sie eine weiche Reinigungsbürste.

4. Bauen Sie die Filter in umgekehrter Reihenfolge wieder zusammen, setzen Sie den Filtereinsatz wieder ein und drehen Sie den Schließen-Pfeil im Uhrzeigersinn.

▲WARNUNG

• Ziehen Sie die Filter nicht zu fest an. Setzen Sie die Filter in der richtigen Reihenfolge wieder ein, da sonst grobe Verschmutzungen in das System gelangen und eine Verstopfung verursachen können.
• Benutzen Sie den Geschirrspüler nie ohne Filter. Ein unsachgemäßer Austausch des Filters kann die Leistung des Geräts verringern und Geschirr und Utensilien beschädigen.

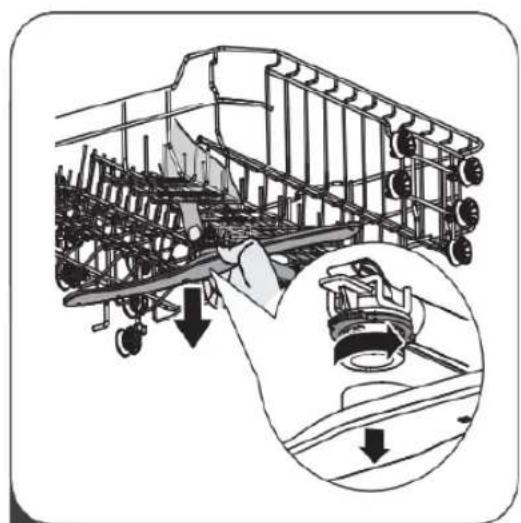

Sprüharme

Die Sprüharme müssen regelmäßig gereinigt werden, da hartes Wasser und Chemikalien die Düsen und Lager der Sprüharme verstopfen.

Befolgen Sie folgende Anweisungen, um die Sprüharme zu reinigen:

Um den oberen Sprüharm zu entfernen, halten Sie die Mutter in der Mitte fest und drehen Sie den Sprüharm gegen den Uhrzeigersinn.

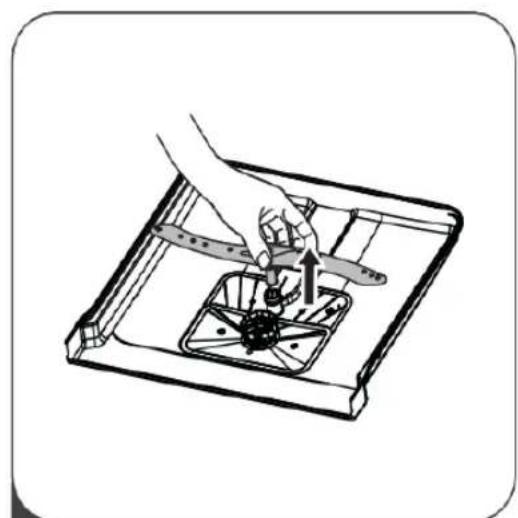

2 Ziehen Sie den unteren Sprüharm nach offen heraus.

3 Reinigen Sie die Sprüharme in Seifenlauge und warmem Wasser und benutzen Sie eine weiche Bürste, um die Düsen zu reinigen. Spülen Sie sie gründlich ab und setzen Sie sie anschließend wieder korrekt ein.

Frostschutzmaßnahmen

Im Winter sollen Frostschutzmaßnahmen für den Geschirrspüler getroffen werden. Gehen Sie nach jedem Spülzyklus wie folgt vor:

1. Unterbrechen Sie die Stromzufuhr zum Geschirrspüler an der Stromquelle.
2. Schalten Sie die Wasserzufuhr ab und trennen Sie die Wasserzuleitung vom Wasserventil.
3. Lassen Sie das Wasser aus der Einlassleitung und dem Wasserventil ab. (Verwenden Sie eine Schale, um das Wasser aufzufangen)
4. Schließen Sie die Wasserzufuhr wieder an das Wasserventil an.
5. Entfernen Sie den Filter am Boden der Wanne und saugen Sie das Wasser am Boden auf.

Nach jedem Spülzyklus

Schalten Sie die Wasserzufuhr zum Gerät ab nach jedem Spülzyklus und halten Sie die Tür leicht geöffnet, damit keine Feuchtigkeit oder Gerüche im Gerät eingeschlossen werden.

Ziehen Sie den Stecker

Vor dem Reinigen oder Ausführen von Wartungsarbeiten ist stets der Stecker aus der Steckdose zu ziehen.

Keine Lösungs- oder scheuernde Reinigungsmittel

Zum Reinigen der Außenseite und der Gummiteile des Geschirrspülers dürfen keine Lösungsmittel oder scheuernden Reinigungsmittel verwendet werden.

Verwenden Sie nur ein Tuch mit warmem Seifenwasser.

Um Flecken von der Oberfläche der Innenseite zu entfernen, verwenden Sie ein mit Wasser und etwas Essig befeuchtetes Tuch oder ein speziell für Geschirrspüler hergestelltes Reinigungsmittel.

Bei längerer Nichtbenutzung

Es wird empfohlen, einen Spülzyklus mit leerem Geschirrspüler durchzuführen und dann den Stecker aus der Steckdose zu ziehen, die Wasserzufuhr abzuschalten und die Gerätetür leicht geöffnet zu halten.

Dies trägt zu einer längeren Lebensdauer der Türdichtungen bei und verhindert die Bildung von Gerüchen im Gerät.

Das Gerät bewegen

Wenn das Gerät bewegt werden muss, versuchen Sie, es in vertikaler Position zu halten. Wenn unbedingt notwendig, kann es auf die Rückseite gestellt werden.

Dichtungen

Einer der Faktoren, die zu Geruchsbildung im Geschirrspüler führen, sind in den Dichtungen eingeklemmte Lebensmittel.

Eine regelmäßige Reinigung mit einem feuchten Schwamm verhindert dies.

INSTALLATIONSANLEITUNG

WARNUNG

Stromschlaggefahr

Trennen Sie vor der Installation des Geschirrspülers den Strom.

Eine Nichtbeachtung dieser Anweisung kann zum Tod oder zu einem Stromschlag führen.

ACHTUNG:

Die Installation der Schläuche und elektrischen Komponenten soll von Fachleuten durchgeführt werden.

INFORMATIONEN ZUM STROMANSCHLUSS

WARNUNG

Für die persönliche Sicherheit:

• Verwenden Sie mit diesem Gerät kein Verlängerungskabel.
• Schneiden oder entfernen Sie unter keinen Umständen die Erdungsverbindung vom Netzkabel.

Elektrische Anforderungen

Schauen Sie auf das Typenschild, um die Nennspannung abzulesen und schließen Sie den Geschirrspüler an eine entsprechende Stromversorgung an. Verwenden Sie die erforderliche Sicherung 10A/13A/16A, eine Zeitverzögerungssicherung oder einen empfohlenen Schutzschalter und stellen Sie einen separaten Stromkreis, der nur dieses Gerät versorgt, zur Verfügung.

Elektrischer Anschluss

Stellen Sie sicher, dass die Spannung und Frequenz des Stromanschlusses mit den Angaben auf dem Leistungsschild übereinstimmen. Stecken Sie den Stecker nur in eine Steckdose, die ordnungsgemäß geerdet ist. Wenn die Steckdose, an die das Gerät angeschlossen werden muss, nicht für den Stecker geeignet ist, tauschen Sie die Steckdose aus, anstatt einen Adapter oder ähnliches zu verwenden, da dies zu Überhitzung und Bränden führen kann.

Vergewissern Sie sich vor der Verwendung, dass eine ordnungsgemäße Erdung vorhanden ist.

WASSERZU- UND -ABLAUF

Kaltwasseranschluss

Schließen Sie den Kaltwasser-Zufuhrschlauch an einen 3/4-Zoll-Gewindeanschluss an und vergewissern Sie sich, dass er gut befestigt ist. Wenn die Wasserleitungen neu sind oder längere Zeit nicht benutzt wurden, lassen Sie das Wasser laufen, um sicherzustellen, dass das Wasser klar ist. Diese Vorsichtsmaßnahme ist notwendig, um das Risiko zu vermeiden, dass der Wasserzulauf blockiert wird und das Gerät beschädigt wird.

Gewöhnlicher Versorgungsschlauch

Sicherheitsversorgungsschlauch

Informationen zum Sicherheitsversorgungsschlauch

Der Sicherheitsversorgungsschlauch besteht aus Doppelwänden. Das Schlauchsystem blockiert den Wasserfluss, falls der Versorgungsschlauch reißt und der Luftraum zwischen dem Versorgungsschlauch und dem äußeren Rippenschlauch mit Wasser gefüllt ist.

WARNUNG

Ein Schlauch, der an einer Spülenbrause befestigt wird, kann platzen, wenn er an derselben Wasserleitung wie der Geschirrspüler installiert ist. Wenn Ihre Spüle über einen solchen verfügt, empfiehlt es sich, den Schlauch abzuziehen und das Loch zu verschließen.

Den Sicherheitsversorgungsschlauch anschließen

1. Ziehen Sie die Sicherheitszufuhrschläuche vollständig aus dem Fach an der Rückseite des Geschirrspülers heraus.
2. Ziehen Sie die Schrauben des Sicherheitsversorgungsschlauchs am Wasserhahn mit 3/4-Zoll-Gewinde fest.
3. Schalten Sie das Wasser vollständig ein, bevor Sie den Geschirrspüler starten.

Den Sicherheitsversorgungsschlauch öffnen

1. Stellen Sie das Wasser ab.
2. Schrauben Sie den Sicherheitsversorgungsschlauch vom Wasserhahn ab.

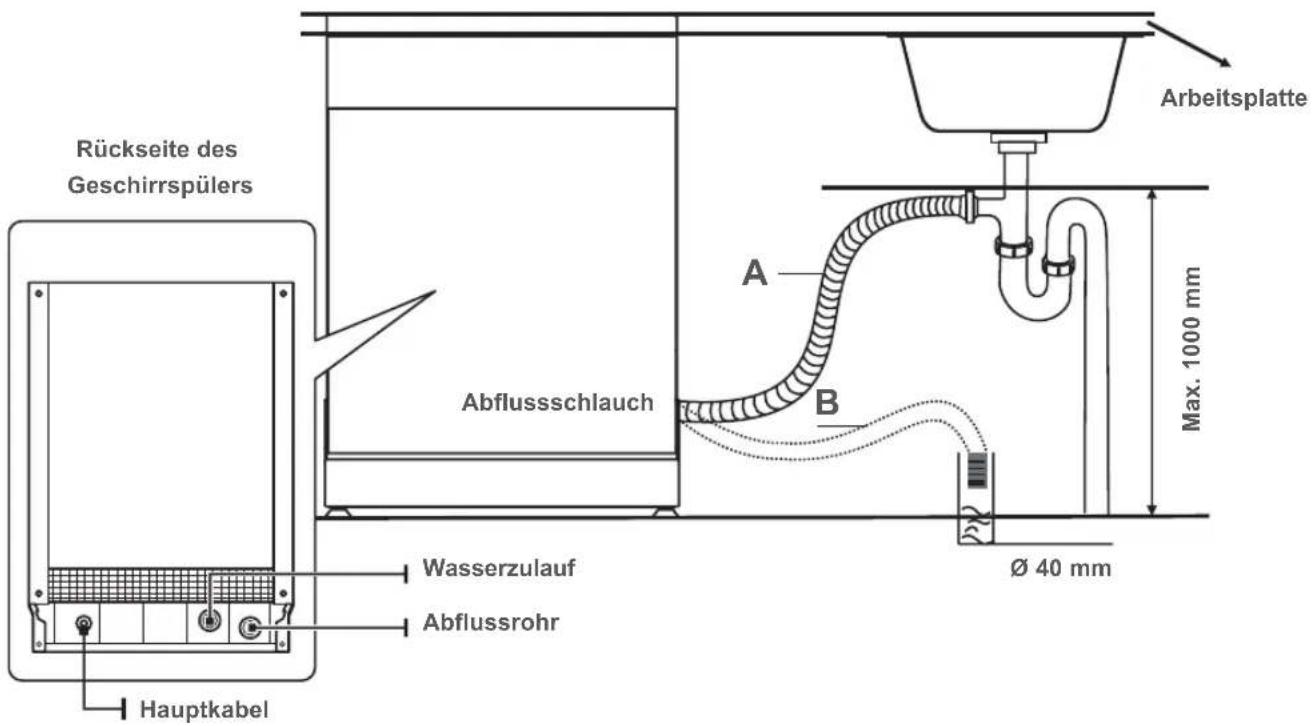

ANSCHLUSS DER ABLAUFSCHLÄUCHE

Führen Sie den Ablaufschlauch in ein Abflussrohr mit einem Mindestdurchmesser von 4 cm ein oder halten Sie ihn in das Waschbecken laufen, wobei darauf zu achten ist, dass er nicht geknickt oder gequetscht wird. Die Höhe des Ablaufschlauchs muss weniger als 1000 mm betragen. Das freie Ende des Schlauchs darf nicht in Wasser eingetaucht werden, um ein Zurückfließen im Schlauch zu vermeiden.

Fixieren Sie den Ablaufschlauch sicher in Position A oder B.

Überschüssiges Wasser aus Schläuchen ableiten

Wenn das Waschbecken 1000 mm höher als der Boden liegt, kann das überschüssige Wasser in den Schläuchen nicht direkt in das Waschbecken abgelassen werden. In diesem Fall muss überschüssiges Wasser aus den Schläuchen in eine Schüssel oder einen geeigneten Behälter, der außerhalb vom und tiefer als das Waschbecken steht, abgelassen werden.

Wasserablauf

Schließen Sie den Wasserablaufschlauch an. Der Ablaufschlauch muss korrekt montiert werden, um Wasserlecks zu vermeiden. Achten Sie darauf, dass der Wasserablaufschlauch nicht geknickt oder

gequetscht wird.

Verlängerungsschlauch

Wenn Sie eine Veränderung des Ablaufschlauchs benötigen, stellen Sie sicher, dass Sie einen ähnlichen Ablaufschlauch verwenden.

Er darf nicht länger als 4 Meter sein, da sonst die Reinigungswirkung des Geschirrspülers beeinträchtigt werden kann.

Siphonanschluss

Der Ablaufanschluss muss sich in einer Höhe von weniger als 100 cm (maximal) vom Boden des Geschirrspülers befinden. Der Wasserablaufschlauch sollte fixiert werden.

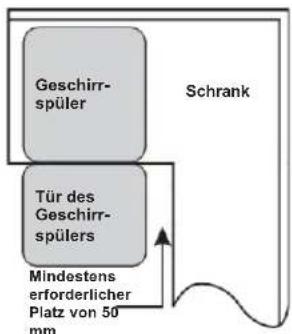

DAS GERÄT AUFSTELLEN

Positionieren Sie das Gerät an der gewünschten Stelle. Die Rückseite soll an der Wand dahinter und die Seiten entlang der angrenzenden Schränke oder Wände anliegen. Der Geschirrspüler ist mit Wasserzu- und -ablaufschläuchen ausgestattet, die entweder rechts oder links angebracht werden können, um eine ordnungsgemäße Installation zu erleichtern.

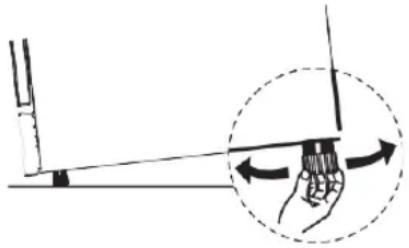

Das Gerät ausrichten

Sobald das Gerät zum Ausrichten positioniert ist, kann die Höhe des Geschirrspülers durch Einstellung der Schraubhöhe der Füße verändert werden. Das Gerät darf nicht um mehr als 2° geneigt werden.

Schritt 1: Wählen Sie den besten Standort für den Geschirrspüler

Die Einbauposition des Geschirrspülers sollte in der Höhe der vorhandenen Zu- und Ablaufschläuche und des Netzkabels liegen. Abbildungen der Schrankabmessungen und der Einbausituation des Geschirrspülers.

1. Weniger als 5 mm zwischen der Oberseite des Geschirrspülers und des Schranks und der an den Schrank angepassten Außentür.

1. Wenn der Geschirrspüler in der Ecke des Schranks liegt, sollte beim Öffnen der Tür etwas Platz bleiben.

HINWEIS:

Je nachdem, wo sich Ihre Steckdose befindet, müssen Sie möglicherweise ein Loch in die gegenüberliegende Schrankseite schneiden.

Schritt 2: Installation der Blende

Die Holzblende kann nach den Installationszeichnungen bearbeitet werden.

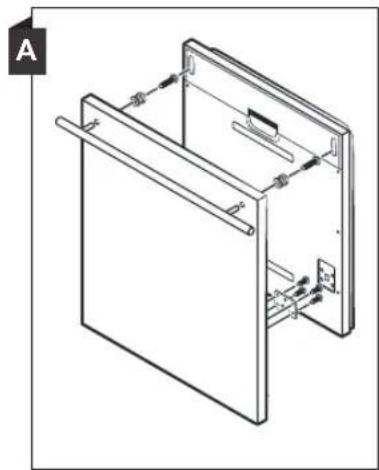

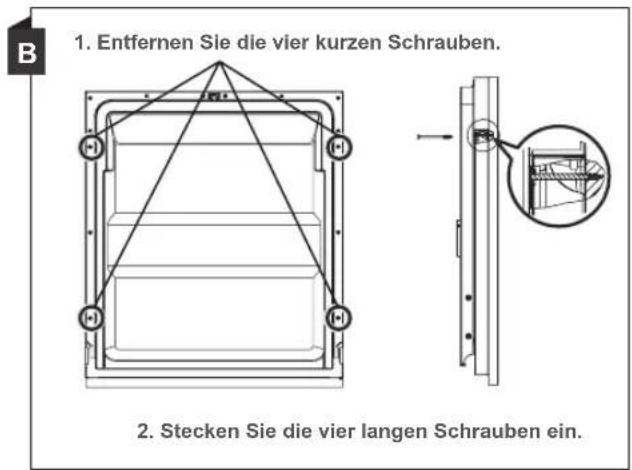

Vollintegriertes Modell

Bringen Sie den Haken an der Holzblende an und stecken Sie den Haken in den Schlitz der Außentür der Geschirrspülmaschine (siehe Abbildung A). Nach der Positionierung der Blende wird sie mit Schrauben und Bolzen an der Außentür befestigt (siehe Abbildung B).

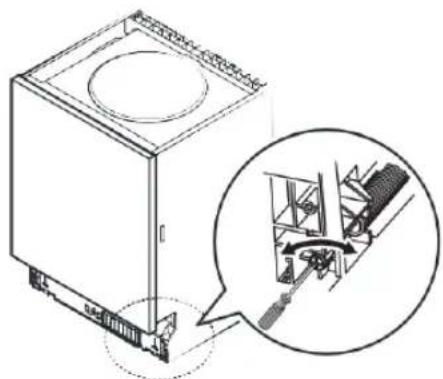

Schritt 3: Einstellen der Türfederspannung

1. Die Türfedern werden im Werk auf die richtige Spannung für die Außentür eingestellt. Wenn Holzblenden installiert werden, müssen Sie die Türfederspannung einstellen. Drehen Sie die Einstellschraube, um den Einsteller zum Spannen oder Lockern des Stahlseils zu betätigen.
2. Die Türfederspannung ist korrekt, wenn die Tür in der vollständig geöffneten Position waagerecht bleibt, aber mit einem leichten Fingertipp zum Schließen hochklappt.

Schritt 4: Installationsschritte für den Geschirrspüler

Bitte beachten Sie die angegebenen Installationsschritte in den Installationszeichnungen.

1. Bringen Sie den Kondensationsstreifen unter der Arbeitsfläche an. Achten Sie darauf, dass der Kondensationsstreifen bündig mit der Kante der Arbeitsfläche abschließt. (Schritt 2)
2. Schließen Sie den Einlassschlauch an die Kaltwasserversorgung an.
3. Schließen Sie den Ablaufschlauch an.
4. Bringen Sie den Geschirrspüler in Position. (Schritt 4)
5. Der Geschirrspüler muss an seinem Platz gesichert werden. Dazu gibt es zwei Möglichkeiten: a) Normale Arbeitsfläche: Stecken Sie den Installationshaken in den Schlitz an der Seite und befestigen Sie ihn mit den Holzschrauben an der Arbeitsfläche. b) Arbeitsfläche aus Marmor oder Granit: Befestigen Sie die Seite mit der Schraube.
6. Schließen Sie das Netzkabel an.
7. Richten Sie den Geschirrspüler aus. Der hintere Fuß kann von der Vorderseite des Geschirrspülers aus verstellt werden, indem die Kreuzschlitzschraube in der Mitte des Geschirrspülersockels mit einem Kreuzschlitzschraubendreher gedreht wird. Um die vorderen Füße einzustellen, verwenden Sie einen Schlitzschraubendreher und drehen Sie die vorderen Füße, bis der Geschirrspüler waagerecht steht. (Schritt 5 bis Schritt 6)
8. Installieren Sie die Möbeltür an der Außentür des Geschirrspülers. (Schritt 7 bis Schritt 10)
9. Stellen Sie die Spannung der Türfedern ein, indem Sie einen Inbusschlüssel im Uhrzeigersinn drehen, um die linke und rechte Türfeder zu spannen. Unterlassen Sie dies, könnte Ihr Geschirrspüler beschädigt werden. (Schritt 11)

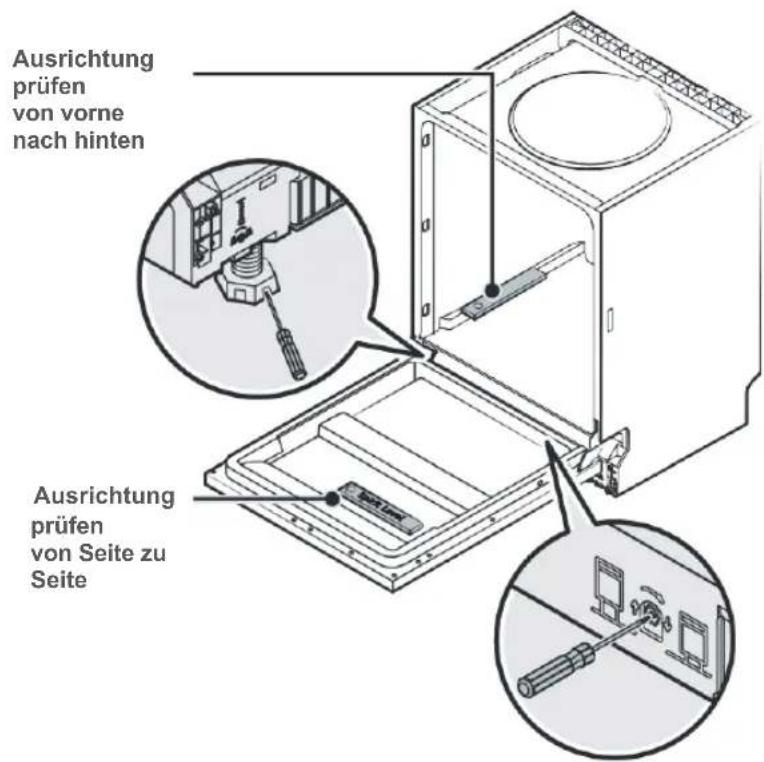

Schritt 5: Den Geschirrspüler ausrichten

Der Geschirrspüler muss waagerecht stehen, damit der Geschirrkorb ordnungsgemäß funktioniert und die Spülleistung gewährleistet ist.

1. Stellen Sie eine Wasserwaage auf die Tür und die Schiene im Inneren der Spülkammer, wie dargestellt, um zu überprüfen, ob der Geschirrspüler waagerecht steht.
2. Richten Sie den Geschirrspüler aus, indem Sie die drei Nivellierfüße einzeln verstellen.
3. Achten Sie beim Ausrichten des Geschirrspülers darauf, dass der Geschirrspüler nicht umkippt.

HINWEIS:

Die maximale Einstellhöhe der Füße beträgt 50 mm.

TIPPS ZUR FEHLERBEHEBUNG

Bevor Sie den Kundendienst anrufen

Wenn Sie sich die Diagramme auf den folgenden Seiten ansehen, ersparen Sie sich möglicherweise einen Anruf beim Kundendienst.

Problem	Mögliche Ursachen	Was zu tun ist
Geschirrspüler startet nicht	Die Sicherung ist durchgebrannt, oder der Stromkreisunterbrecher hat ausgelöst.	Ersetzen Sie die Sicherung oder setzen Sie den Stromkreisunterbrecher zurück. Entfernene Sie alle anderen Geräte, die denselben Stromkreis mit dem Geschirrspüler teilen.
	Die Stromversorgung ist nicht eingeschaltet.	Stellen Sie sichere, dass der Geschirrspüler eingeschaltet und die Tür sichere geschlossen ist. Vergewissern Sie sich, dass das Netzkabel ordnungsgemäß in die Wandsteckdose eingesteckt ist.
	Der Wasserdruck ist niedrig.	Überprüfen Sie, ob die Wasserversorgung ordnungsgemäß angeschlossen und das Wasser eingeschaltet ist.
	Die Tür des Geschirrspülers ist nicht richtig geschlossen.	Vergewissern Sie sich, dass die Tür richtig geschlossen und verriegelt ist.
Wasser nicht aus dem Geschirrspüler gespumpt	Verdrehter oder eingeklemmter Abflusssschlauch.	Überprüfen Sie den Ablaufschaucht.
	Filter verstoptf.	Überprüfen Sie den Grobfilter.
	Kühenspule verstoptf.	Überprüfen Sie das Kühenspülbecken, um sicherzustellen, dass der Wasserablauf korrekt funktioniert. Wenn das Problem an einer nicht abfließenenden Spül liegt, benötigen Sie bei Geschirrspulern möglicherweise einen Klempner und nicht den Kundendienst.
Lauge in der Spülkammer	Falsches Reinigungsmittel.	Verwenden Sie nur spezielles Geschirrspüler-Reinigungsmittel, um Laugenbildung zu vermeiden. Öffnen Sie in thisem Fall den Geschirrspüler und halten Sie die Lauge verdunsten. Geben Sie 4 Liter kaltes Wasser auf den Boden des Geschirrspülers.Schreiben Sie die Tür des Geschirrspülers und wahren Sie dann einen beliebigen Spülzyklus.Zunachstlässt der Geschirrspüler das Wasser ab. Öffnen Sie die Tür, wenn die Entleerungsphase abgeschlossen ist, und prüfen Sie, ob die Lauge verschwunden ist.Wiederholen Sie den Vorgang bei Bedarf.

Problem	Mögliche Ursachen	Was zu tun ist
	Verschüttetes Spülmittel.	Verschüttetes Klarspülmittel immer sofort aufwischen.
Verschmutzte Spülkammer	Mölicherweise wurde ein Reinigungsmittel mit Farbstoff verwendet.	Achten Sie darauf, dass das Waschmittel keine Farbstoffe enthalt.
Weitere Film auf der Innen-oberfläche	Mineralien in hartem Wasser.	Verwenden Sie zur Reinigung des Innenraums einen feuchten Schwamm mit Geschirrspülmittel und tragen Sie Gummihandschuhe. Verwenden Sie niemals ein anderes Reinigungsmittel als Geschirrspülmittel, da diesen Schaum- oder Laugenbildung verursichen kann.
Rostflecken auf dem Besteck	Die betroffenen Gegenstände sind nicht korrosionsbeständig.	Vermeiden Sie es, Gegenstände, die nicht korrosionsbeständig sind, im Geschirrspüler zu waschen.
	Ein Programm wurde nicht ausgeführrt, nachdem Salz in die Geschirrspulagergeben wurde. Salzspuren sind in den Spülzyklus gelangt.	Lassen Sie nach der SalZZugabe immer ein Spülprogramm ohne Geschirr laufen. Wahlen Sie nach der SalZZugabe nicht die Turbo-Funktion (falls vorhanden).
	Der Deckel des Enthärters ist lose.	Prüfen Sie, ob der Deckel des Enthärters sicher befestigt ist.
Klopfgeräusch im Geschirrspüler	Ein Sprüharm klopft gegen einen Gegenstand in einem Korb.	Unterbrechen Sie das Programm und ordnen Sie die Gegenstände, die den Sprüharm behindern, neu an.
Klappergeräusch im Geschirrspüler	Geschirr liegt lose im Geschirrspüler.	Unterbrechen Sie das Programm und ordnen Sie die Geschirrteile neu an.
Klopfgeräische in den Wasserleitungen	Kann durch die Installation vor Ort oder den Querschnitt der Rohrleitung verursacht werden.	Hat keinen Einfluss auf die Funktion des Geschirrspülers. Wenden Sie sich im Zweifelsfall an einen qualifizierten Installatür.
Das Geschirr ist nicht sauber	Das Geschirr wurde nicht richtig eingeräumt.	Siehe „Geschirr verbereiten und einräumen".
	Das Programm war nicht stark/genug.	Wählen Sie ein intensiveres Programm.

Problem	Mögliche Ursachen	Was zu tun ist
Das Geschirr ist nicht sauber	Nicht genug Reinigungsmittel zugegeben	Verwenden Sie mehr Reinigungsmittel oder wechseln Sie Ihr Reinigungsmittel.
	Gegenstände blockieren die Bewegung der Sprüharme.	Ordnen Sie die Gegenstände so an, dass sich die Sprüharme frei drehen können.
	Die Filterkombination ist nicht sauber oder nicht richtig in den Boden der Spülkammer eingesetzt. Dies kann dazu führen, dass die Düsen der Sprüharme blockiert werden.	Reinigen Sie den Filter und/oder setzen Sieihn richtig ein.Reinigen Sie die Sprüharmdüssen.
Trübung auf Glaswaren	Kombination aus weichem Wasser und zu viel Reinigungsmittel.	Verwenden Sie weniger Reinigungsmittel, wenn Sie weiches Wasser haben, und wahlen Sie einen kürzeren Spülzyklus, um die Glaswaren zu spulen.
Weße Flecken auf Geschirr und Gläsern	Hartes Wasser kann Kalkablagerungen verursuchen.	Fügen Sie mehr Reinigungsmittel hinzu.
Schwarze oder graue Flecken auf dem Geschirr	Aluminiumutensilien haben sich am Geschirr gerieren.	Verwenden Sie ein mildes Scheuermittel, um diese Flecken zu entfernen.
In der Dosiereinheit bleibt Reinigungsmittel/GLück	Geschirr blockiert die Dosiereinheit.	Räumen Sie das Geschirr um.
Das Geschirr trocknet nicht.	Das Geschirr ist nicht korrekt eingeräumt.	Beladen Sie den Geschirrspüler wie in der Gebrauchsanweisung vorgeschlagen.
	Das Geschirr wird zu früh entnommen.	Räumen Sie den Geschirrspüler nicht那么简单 nach dem Spüssen aus. Nehmen Sie das Geschirr erst hereaus, wenn die Innentemperatur berührungssicher ist. Räumen Sie zuerst den Unterkorb aus, damit kein Wasser aus dem Oberkorb herabtropft.
	Es wurde ein falsches Programm gewählt.	Bei einem kurzen Programm ist die Waschtemperatur niedriger, wodurch die Reinigungslistung abnimmt. Wahlen Sie ein Programm mit einer langen Spülzeit.
	Verwendung von Besteck mit einer minderwertigen Beschichtung.	Bei diesen Antikeln ist der Wasserablauf schwieriger. Besteck oder Geschirr dieser Art sind nicht für die Reinigung im Geschirrspüler geeignet.

ÜBERSICHT DER SPÜLGÄNGE

Wenn eine Fehlfunktion vorliegt, zeigt der Geschirrspüler Fehlercodes an, um die Fehlfunktion zu identifizieren:

Code	Bedeutung	Mögliche Ursachen
E1	Längere Einlaufzeit	Der Wasserhahn ist nicht geöffnet, der Wasserzulauf ist eingeschränkt oder der Wasserdruck ist zu niedrig.
E3	Erforderliche Temperatur wird nicht erreicht	Fehlfunktion des Heizelements.
E4	Wasser lauft aus	Ein Element des Geschirrspulers ist undicht.

WARNUNG

• Wenn Wasser ausläuft, schalten Sie die Hauptwasserversorgung ab, bevor Sie den Kundendienst anrufen.
• Befindet sich Wasser in der Bodenwanne, sollte das Wasser vor der Wiederinbetriebnahme des Geschirrspülers entfernt werden.

TECHNISCHE INFORMATIONEN

Höhe (H)	815 mm/815 – 875 mm
Breite (B)	598 mm
Tiefe (D1)	550 mm (bei geschlossener Tür)
Tiefe (D2)	1150 mm (bei 90° geöffneter Tür)

Produktdatenblatt (EN50242)

Produktdatenblatt eines Haushaltsgeschirrspülers gemäß EU-Verordnung 1016/2010 & 1059/2010:

Hersteller	Blaupunkt
Typ/Beschreibung	5VF4X00EME
Standard-Gedecke	13
Energieeffizienzklasse	A +++ 1.)/D2.)
Jährlicher Energieverbrauch 3.)	234 kWh
Energieverbrauch des Standard-Reinigungszyklus	0,823 kWh
Stromverbrauch im ausgeschalten Zustand	0,45 W
Stromverbrauch im eingeschalten Zustand	0,49 W
Jährlicher Wasserverbrauch 4.)	3080 Liter
Trocknungseffizienzklasse 5.)	A
Standard-Reinigungszyklus 6.)	ECO 50 °C
Programmdauer des Standard-Reinigungszyklus	198 min
Lärmpegel	47 dB(A) re 1 pW
Montage	Eingebaut
Kann eingebaut werden	JA
Leistungsaufnahme	1760 – 2100W
Nennspannung/-frequenz	220 – 240V/50Hz
Wasserdruck (Fließdruck)	0,04 – 1,0MPa = 0,4 – 10 bar

HINWEIS:

1.) Werte gemäß Verordnung (EU) 1059/2010 bis 02/2021 2.) Werte gemäß Verordnung (EU) 2017/1369 ab 03/2021 3.) Energieverbrauch auf der Grundlage von 280 Standard-Reinigungszyklen mit Kaltwasserfüllung und dem Verbrauch der Niedrigenergiemodi. Der tatsächliche Energieverbrauch hängt davon ab, wie das Gerät verwendet wird. 4.) Wasserverbrauch auf der Grundlage von 280 Standard-Reinigungszyklen. Der tatsächliche Wasserverbrauch hängt davon ab, wie das Gerät verwendet wird. 5.) A (höchste Effizienz) bis G (niedrigste Effizienz) 6.) Dieses Programm eignet sich zur Reinigung von normal verschmutztem Geschirr und ist hinsichtlich des kombinierten Energie- und Wasserverbrauchs das effizienteste Programm für diese Art von Geschirr.

Produktinformationsblatt (EN60436)

Name oder Handelsmarke des Lieferanten:		HK Appliances GmbH
Anschrift des Lieferanten (b):		Werkstraße 3, 32289 Rödinghausen
Modell:		5VF4X00EME
Allgemeine Produktparameter:
Parameter	Wert	Parameter	Wert
Nennkapazität (a) (ps)	13	Abmessungen in cm	Höhe	81,5
			Breite	59,8
			Tiefe	55,0
EEI (a)	49,9	Energieeffizienzklasse (a)	D (c)
Reinigungslistungsindex (a)	1,13	Trocknungsleistungsindex (a)	1,07
Energieverbrauch in kWh [pro Zyklus], basierend auf dem Eco-Programm mit Kaltwasser. Der tatsächliche Energieverbrauch hängt davon ab, wie das Gerät verwendet wird.	0.836	Wasserverbrauch in Litern (pro Zyklus), basierend auf dem Eco-Programm. Der tatsächliche Wasserverbrauch hängt von der Wasserhärte und davon ab, wie das Gerät genutzt wird.	11
Programmdauer (a) (h:min)	03:18	Typ	Eingebaut
Luftschallemission (a) (dB(A) re 1 pW)	47	Luftschallemissionsklasse (a)	C (c)
Ausgeschalteter Zustand (W)Ausgeschalteter Zustand (W)	0,49	Ausgeschalteter Zustand (W)	keine Angabe
Startverzügerung (W) (wann anwendbar)	1,00	Netzwerk-Standby (wenn anwendbar)	keine Angabe
Mindestdauer der vom Anbieter angebotenen Garantie (b):
Zusätzliche Informationen:
Weblink zur Website des Anbieters, auf der die Informationen in Punkt 6 des Anhangs II der Verordnung (EU) 2019/2022 (1) (b) der Kommission zu finden sind:

(a) für das Eco-Programm. (b) Änderungen dieser Punkte gelten nicht als relevant für die Zwecke von Artikel 4 Absatz 4 der Verordnung (EU) 2017/1369. (c) Wenn die Produktdatenbank automatisch den endgültigen Inhalt dieser Zelle generiert, damit der Lieferant diese Daten nicht eingeben muss. (1) Verordnung (EU) 2019/2022 der Kommission vom 1. Oktober 2019 zur Festlegung von Ökodesign-Anforderungen an Haushaltsgeschirrspüler gemäß der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates, zur Änderung der Verordnung (EG) Nr. 1275/2008 der Kommission und zur Aufhebung der Verordnung (EU) Nr. 1016/2010 der Kommission (siehe Seite 267 dieses Amtsblatts).

VORBEREITUNG UND EINRÄUMUNG DES GESCHIRRS

Elektrische Anforderungen

TECHNISCHE INFORMATIONEN

Nummer	Objekt
1	Koppar
2	Kaffefat
3	Glas
4	Muggar
5	Liten gratängform
6	Liten gryta

2. Unterkorb

Nummer	Objekt
7	Desserttallrik
8	Stor tallrik
9	Sopptallrik
10	Ovala plattor
11	Desserttallrik av melamin
12	Skålar av melamin
13	Glasskålar
14	Dessertskålar
15	Bestickkorg

3. Besteckfach

INFO:

Legen Sie flache Gegenstände in das Fach. Das Gesamtgewicht darf maximal 1,5 kg betragen.

4. Besteckkorb

TIPPS ZUR FEHLERBEHEBUNG

www.blaupunkt-einbaugeraete.com

00 800 32 289 000

Deutschland/Germany

[e-mail]

Luxemburg/Luxembourg

[e-mail]

Österreich/Austria

[e-mail]

Schweiz/Switzerland

[e-mail]

Niederlande/Netherlands

[e-mail]

Italien/Italy

[e-mail]

Belgien/Belgium

[e-mail]

Spanien/Spanien

[e-mail]

Schweden/Schweden

[e-mail]

Großbritannien/Großbritannien

[e-mail]

Frankreich/Frankreich

[e-mail]

Malta/Malta

[e-mail]

Dänemark/Dänemark

[e-mail]

1800 252 878 658

1800 209 2096
