5VF4X00EME - Lavavajillas BLAUPUNKT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas integrable
Marca	Blaupunkt
Modelo	5VF4X00EME
Capacidad	13 cubiertos

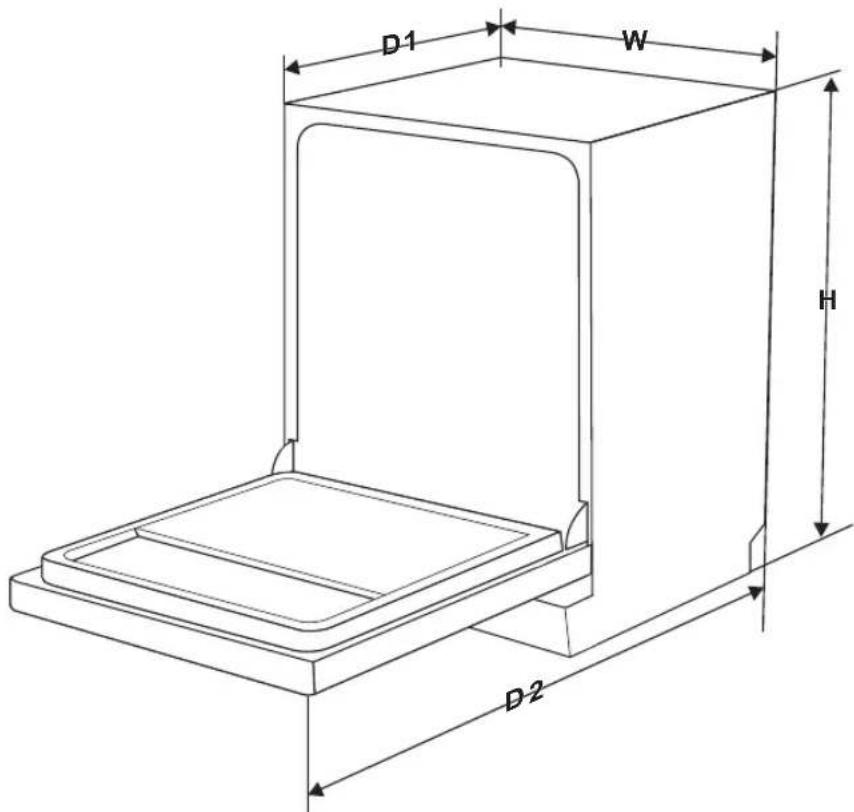

Dimensiones (Al x An x Pr)	815 x 598 x 550 mm (puerta cerrada)
Altura ajustable	815 - 875 mm
Profundidad puerta abierta 90°	1150 mm
Alimentación eléctrica	220-240 V, 50 Hz, 1760-2100 W
Presión de agua	0,04 - 1,0 MPa (0,4 - 10 bar)
Consumo de energía anual	234 kWh
Consumo de agua anual	3080 litros
Clase de eficiencia energética	A+++ (hasta 02/2021) / D (a partir de 03/2021)
Nivel de ruido	47 dB(A)
Programas de lavado	Intensivo, Universal, ECO, Cristal, 90 min, Rápido
Funciones especiales	Media carga, Temporizador (inicio retardado hasta 24h), Apertura automática de puerta
Descalcificador de agua	Ajustable según la dureza (H1 a H6)

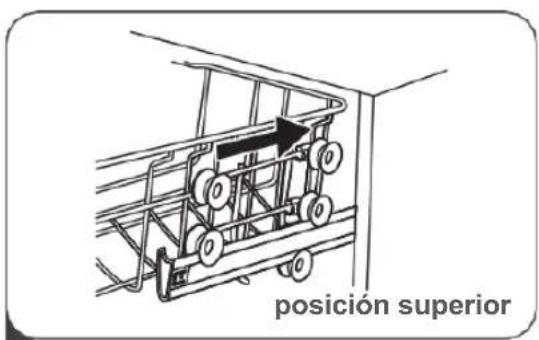

Cesta superior	Altura ajustable
Seguridad	Toma de tierra, bloqueo de puerta, protección infantil (mediante instrucciones)
Mantenimiento	Filtros lavables, brazos rociadores limpiables

Preguntas frecuentes - 5VF4X00EME BLAUPUNKT

¿Cómo ajustar el descalcificador de agua?

Encienda el aparato, luego dentro de los 60 segundos, presione el botón Programa durante más de 5 segundos. Use el botón Programa para seleccionar el nivel (H1 a H6) correspondiente a la dureza de su agua. Espere 5 segundos o presione Inicio para confirmar.

¿Qué hacer si el lavavajillas no arranca?

Verifique que la puerta esté bien cerrada, que la alimentación eléctrica esté activada y que el fusible no se haya saltado. Asegúrese de que la entrada de agua esté abierta y que la presión sea suficiente.

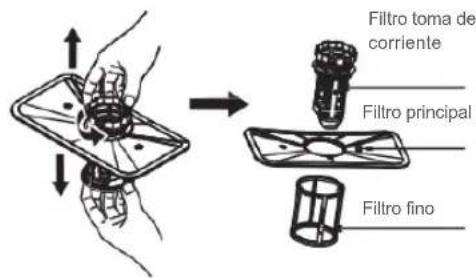

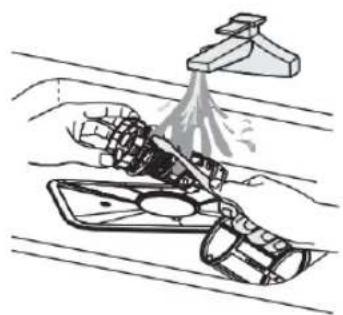

¿Cómo limpiar los filtros?

Retire la cesta inferior, gire el filtro grueso en sentido contrario a las agujas del reloj para desbloquearlo. Limpie los filtros bajo agua corriente con un cepillo suave. Vuelva a montar en orden inverso y gire en el sentido de las agujas del reloj para bloquear.

¿Por qué hay manchas blancas en la vajilla?

Esto se debe a agua dura. Agregue más detergente o aumente el ajuste del descalcificador de agua. Verifique también el nivel de abrillantador.

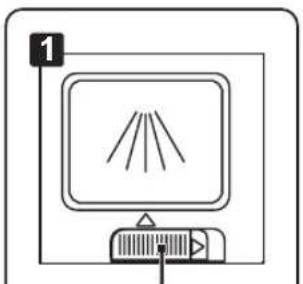

¿Cómo ajustar la cantidad de abrillantador?

Encienda el aparato, dentro de los 60 segundos, presione Programa durante más de 5 segundos, luego presione Temporizador. Use Programa para elegir el nivel D1 a D5 (cuanto mayor sea el número, mayor será la cantidad). Espere 5 segundos para validar.

¿Cómo añadir sal en el descalcificador?

Retire la cesta inferior, desenrosque la tapa del depósito de sal. Vierta aproximadamente 1,5 kg de sal específica para lavavajillas con el embudo suministrado, luego llene de agua hasta arriba. Vuelva a colocar la tapa y ejecute inmediatamente un programa corto para evitar la corrosión.

¿Qué significa el código de error E1?

El código E1 indica un problema de suministro de agua: grifo cerrado, presión demasiado baja o entrada de agua restringida. Verifique el grifo y la presión.

¿Cómo instalar el lavavajillas?

Coloque el aparato cerca de las tomas de agua y electricidad. Conecte la manguera de entrada de agua fría (3/4 de pulgada) y la manguera de desagüe (diámetro mínimo 4 cm). Enchufe el cable de alimentación. Ajuste las patas para nivelar. Fije el aparato al mueble con los ganchos suministrados.

¿Cómo usar la función de inicio retardado?

Presione el botón Temporizador para ajustar el retraso (de 1 a 24 horas). Cada presión añade una hora. Luego seleccione el programa y cierre la puerta. El ciclo se iniciará automáticamente después del retraso programado.

¿Por qué la vajilla no se seca correctamente?

Asegúrese de que el abrillantador esté presente y ajustado correctamente (nivel D3 o superior). Use el programa ECO o un programa con secado. Active la apertura automática de la puerta al final del ciclo para mejorar el secado. No vacíe inmediatamente: espere 15 minutos.

MANUAL DE USUARIO 5VF4X00EME BLAUPUNKT

Riesgo de descarga eléctrica

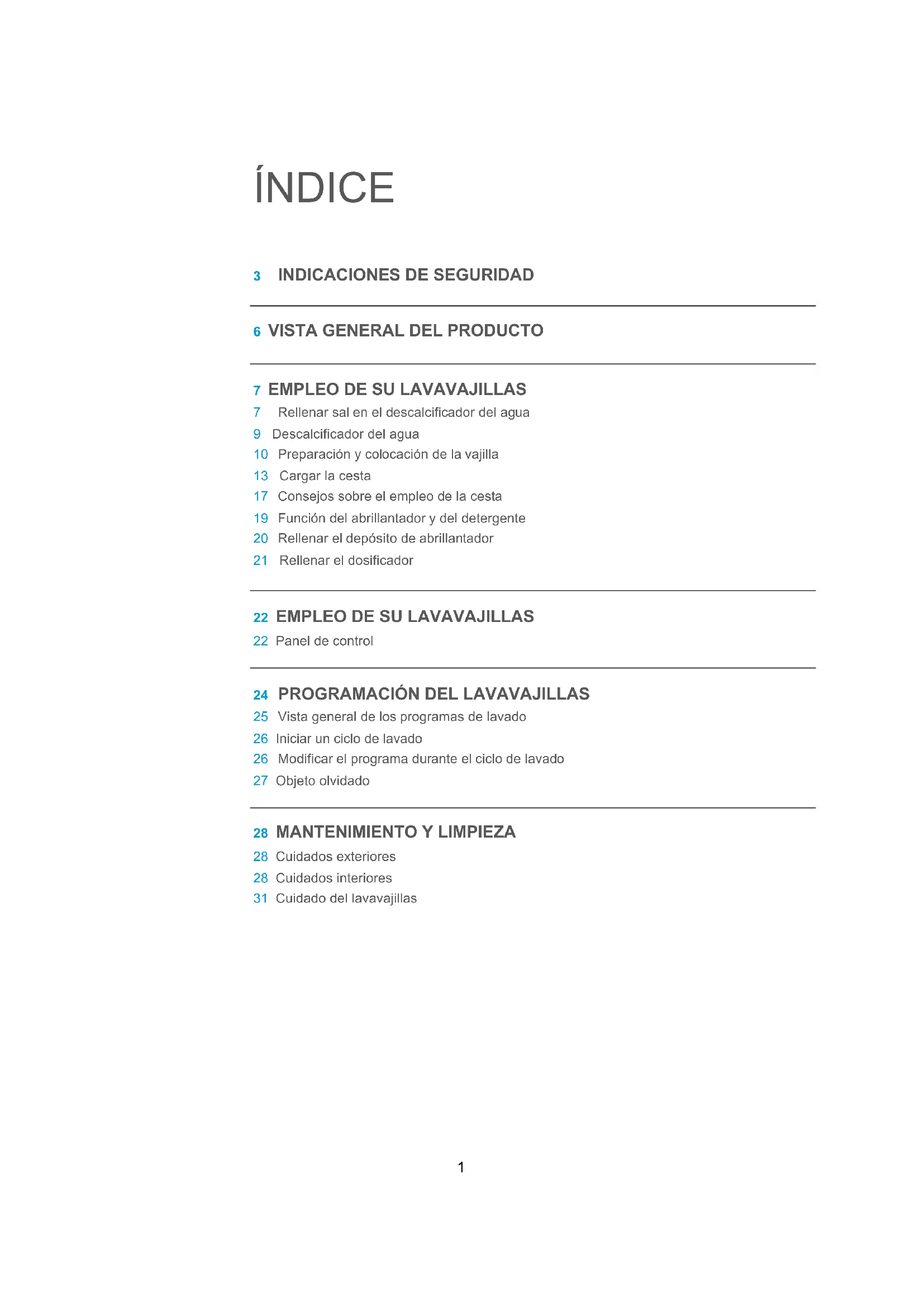

3 INDICACIONES DE SEGURIDAD

6 VISTA GENERAL DEL PRODUCTO

7 EMPLEO DE SU LAVAVAJILLAS

7 Rellenar sal en el descalcificador del agua. 9 Descalcificado del agua 10 Preparación y colocación de la vajilla 13 Cargar la cesta 17 Consejos sobre el empleo de la cesta 19 Función del abrillantador y del detergente 20 Rellenar el depósito de abrillantador 21 Rellenar el dosificador

22 EMPLEO DE SU LAVAVAJILLAS

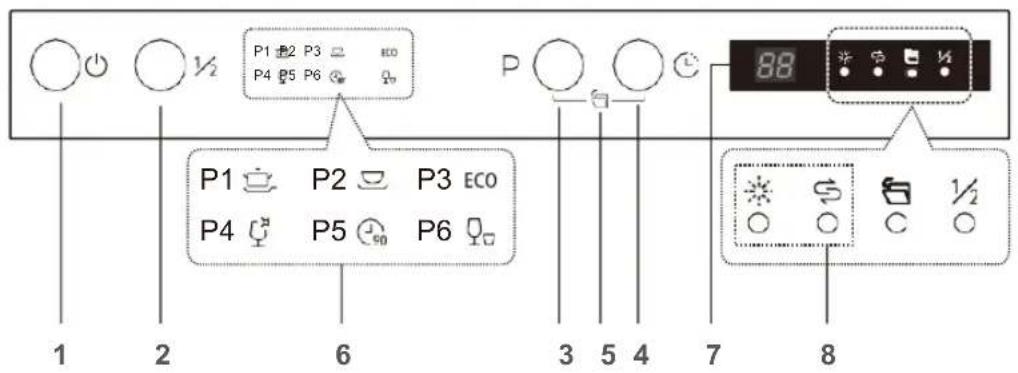

22 Panel de control

24 PROGRAMACIÓN DEL LAVAVAJILLAS

25 Vista general de los programas de lavado 26 Iniciar un ciclo de lavado 26 Modificar el programa durante el ciclo de lavado 27 Objeto olvidado

28 MANTENIMIENTO Y LIMPIEZA

32 MANUAL DE INSTALACIÓN 32 Información sobre la conexión eléctrica 33 Alimentación y descarga de agua 35 Conexión de las mangueras de descarga 36 Colocación del aparato 37 Montaje

41 CONSEJOS PARA LA SUBSANACIÓN DE FALLOS 45 CÓDIGOS DE ERROR 46 INFORMACIÓN TÉCNICA

ADVERTENCIA

Al usar el lavavajillas, observar las medidas de precaución indicadas a continuación:

• Los trabajos de instalación y reparación deben ser realizados exclusivamente por un profesional cualificado.
• Este aparato ha sido diseñado para ser utilizado en el ámbito doméstico y aplicaciones similares, como p. ej.:
• cocinas para empleados en comercios, oficinas y otros entornos laborales
• casas rurales
• clientes en hoteles, moteles y entornos similares, como Bed & Breakfasts.
• Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o psíquicas limitadas o con poca experiencia y conocimientos, si cuentan con la debida supervisión o instrucción para el manejo seguro del aparato y son conscientes de los peligros que conlleva el uso del mismo.
• Los niños no deben jugar con el aparato. Los niños solo podrán limpiar este aparato y realizar tareas de mantenimiento bajo la supervisión de un adulto. (para EN60335-1)
• Este aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o psíquicas limitadas o con poca experiencia y conocimientos, a no ser que estén vigilados o hayan sido instruidos en el manejo seguro del aparato y sean conscientes de los peligros que conlleva el uso del mismo. (para IEC60335-1)
• El material de embalaje puede resultar peligroso para los niños.
• Este aparato ha sido diseñado exclusivamente para uso en interiores. Para evitar una descarga eléctrica, no sumerja el aparato, el cable, ni el enchufe en agua u otros líquidos, desconecte el enchufe antes de limpiar o realizar tareas de mantenimiento en el aparato.
• Utilice un paño humedecido con jabón suave y seque a continuación el aparato con un paño seco.

Instrucciones para la puesta a tierra

• Este aparato debe conectarse a tierra. En caso de un fallo de funcionamiento o de avería, la puesta a tierra reduce el riesgo de descarga eléctrica, desviando la corriente eléctrica que sigue el camino de la mínima resistencia. Este aparato está equipado con un enchufe de puesta a tierra.
• El enchufe debe conectarse a una toma de corriente adecuada, instalada y puesta a tierra de acuerdo con todas las disposiciones y normas locales.
• En caso de conexión incorrecta del conductor de puesta a tierra existe peligro de descarga eléctrica.
• Póngase en contacto con un electricista calificado o un representante del servicio técnico, si tiene dudas acerca de la correcta instalación de la puesta a tierra. Si el enchufe suministrado no encaja en la toma de corriente, no debe ser modificado.
• En dicho caso, solicite a un electricista calificado la instalación de una toma adecuada. No se siente encima del aparato, no se suba a la puerta o a la cesta de la vajilla.
• Utilice el lavavajillas únicamente si todos los paneles de la carcasa se encuentran correctamente instalados.
• Abra la puerta con mucho cuidado cuando el lavavajillas se encuentre en funcionamiento. Podría salir agua.
• No coloque objetos pesados sobre la puerta abierta y no se suba a ella. El aparato podría volcarse hacia adelante.
• Al colocar los objetos a lavar:
• Coloque los objetos cortantes de forma que no puedan dañar la junta de la puerta.
• ADVERTENCIA: Los cuchillos y otros utensilios con puntas afiladas deben introducirse hacia abajo en la cesta o en posición horizontal.
• Algunos detergentes son fuertemente alcalinos. Pueden resultar extremadamente peligrosos en caso de ingestión. Evite el contacto con la piel y los ojos y mantenga a los niños alejados cuando la puerta del lavavajillas se encuentre abierta.
• Asegúrese de que el depósito de detergente esté vacío una vez finalizado el lavado. Lave únicamente objetos de plástico si presentan la indicación "apto para lavavajillas" o similar.
• Para objetos de plástico que no dispongan de la identificación correspondiente, consulte las recomendaciones del fabricante.
• Utilice exclusivamente detergentes y abrillantadores recomendados para un lavavajillas automático.
• Jamás utilice jabón, detergente para lavadoras o detergente para lavado a mano en su lavavajillas.
• No deje la puerta abierta, de este modo evitará tropiezos. Si el cable de red estuviera dañado, debe ser sustituido por el fabricante o su servicio técnico o una persona con una cualificación similar, para evitar situaciones peligrosas.
• Al instalar el aparato, el cable de corriente no debe doblarse de forma excesiva o peligrosa ni aplanarse.
• No deben manipularse los elementos de control.
• El aparato debe conectarse a la válvula principal de agua con juegos nuevos de mangueras. No reutilizar los juegos usados.
• Para ahorrar energía, el aparato se desconecta automáticamente en el modo Standby si no se usa durante 15 minutos.
• El lavavajillas tiene capacidad para un máximo de 13 servicios de mesa.
• La presión máxima admisible de la alimentación de agua es de 1 MPa.
• La presión mínima admisible de la alimentación de agua es de 0,04 MPa.

Eliminación

• Para eliminar el embalaje y el aparato, acuda a un punto limpio. Para ello, corte el cable de corriente y neutralice el dispositivo de cierre de la puerta.
• Los embalajes de cartón se fabrican con papel reciclado y deben depositarse en un punto de recogida de papel.
• Al desechar este aparato de forma apropiada, usted contribuye a evitar posibles daños medioambientales y para la salud que podrían producirse en caso de una eliminación incorrecta.
• Para más información sobre el reciclaje de este producto, consulte a su administración local o su empresa de recogida de basuras.
• ELIMINACIÓN: No deseche este producto como residuo doméstico sin clasificar. Este tipo de residuos deben desecharse por separado, ya que debe someterse a un tratamiento especial.

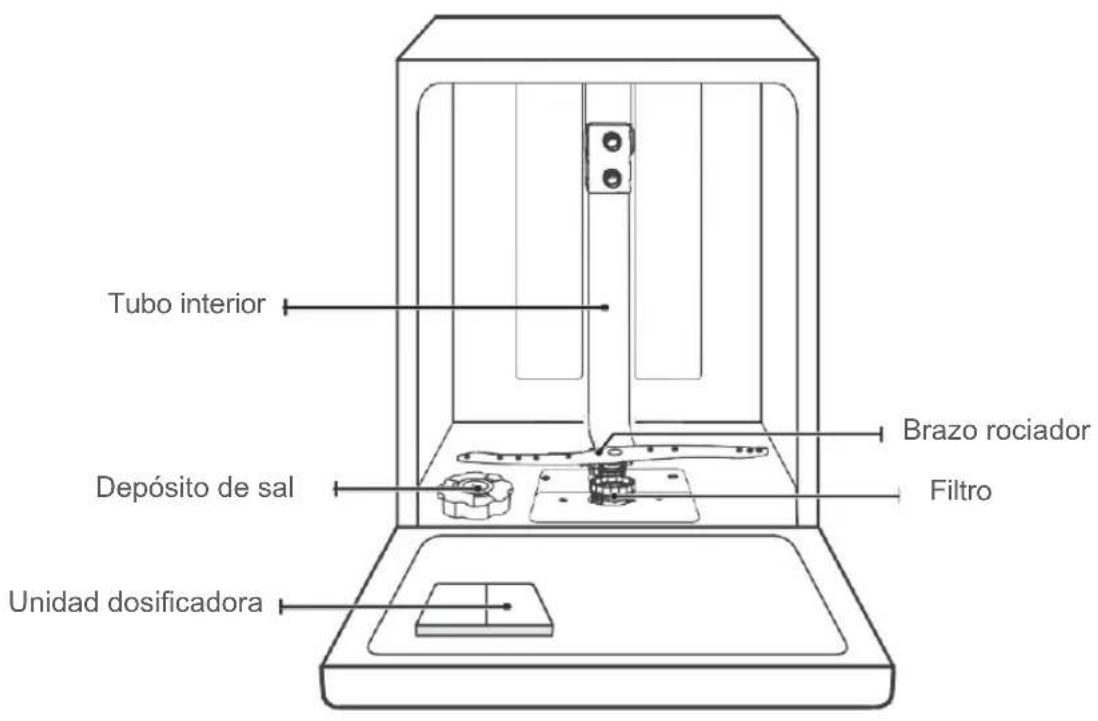

VISTA GENERAL DEL PRODUCTO

IMPORTANTE

Antes del primer uso lea las instrucciones de servicio para aprovechar al máximo el rendimiento de su lavavajillas.

Compartimento para cubiertos

Brazo rociador superior

Cesta para

Cesta superior

Cesta inferior

NOTA:

Las imágenes mostradas son únicamente una referencia. La situación real puede variar según el modelo. Por favor, observe.

EMPLEO DE SU LAVAVAJILLAS

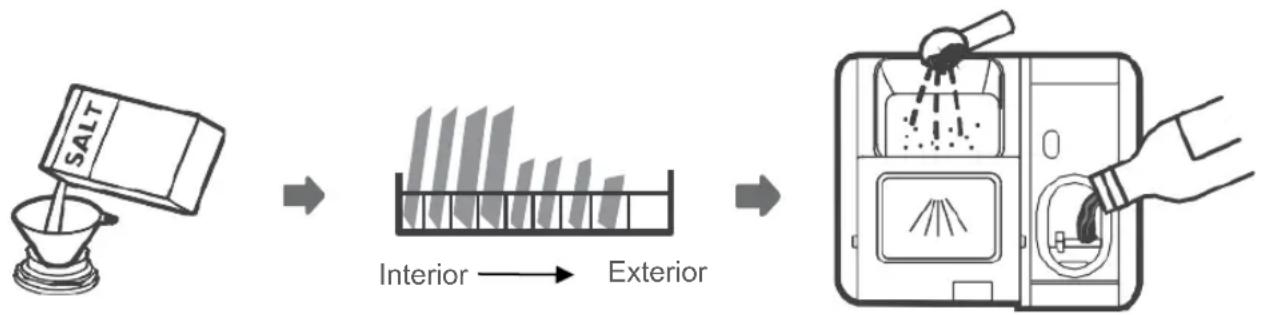

Antes del primer uso:

1. Ajustar el descalcificador de agua
2. Rellenar sal en el descalcificador de agua
3. Cargar la cesta
4. Rellenar la unidad dosificadora

RELLENAR SAL EN EL DESCALCIFICADOR DE AGUA

NOTA:

El depósito de sal se encuentra bajo la cesta inferior y debe rellenarse del siguiente modo:

ADVERTENCIA

• Cualquier tipo de sal no desarrollado especialmente para lavavajillas, sobre todo la sal de mesa, provoca daños en el descalcificador. El fabricante no asume ninguna garantía ni asume responsabilidad por daños resultantes del uso de una sal inadecuada.

Rellene el descalcificador con sal únicamente antes de efectuar un lavado.

• De este modo evita que la sal derramada o el agua salina permanezca en el suelo de la máquina durante un tiempo prolongado, lo que podrá provocar corrosión.

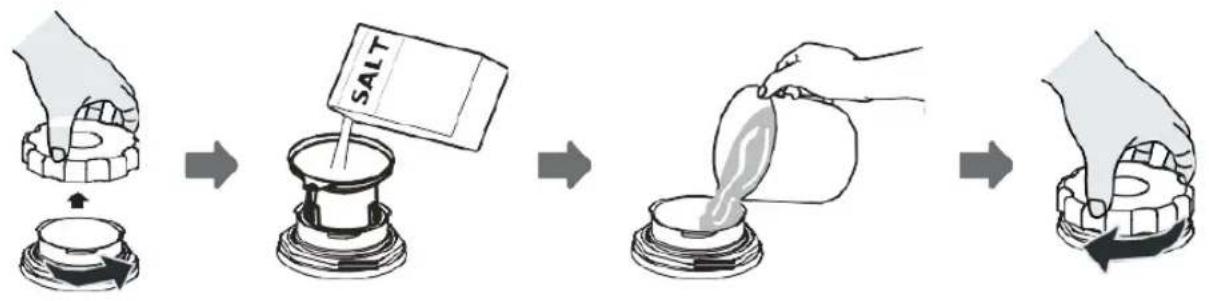

Siga los siguientes pasos para rellenar sal para lavavajillas:

1. Retire la cesta inferior y desenrosque la tapa del depósito.
2. Coloque el extremo del embudo (suministrado) en el agujero y vierta aproximadamente 1,5 kg de sal para lavavajillas.
3. Rellene el depósito de sal con agua hasta el máximo. Es normal que salga una pequeña cantidad de agua del depósito de sal.
4. Enrosque de nuevo la tapa una vez rellenado el depósito.
5. El piloto de aviso de sal se apaga en cuanto se rellena el depósito de sal.
6. Nada más rellenar el depósito de sal, debe efectuarse un programa de lavado (recomendamos un programa corto). De lo contrario, el sistema de filtro, la bomba y otros componentes importantes del aparato podrían resultar dañados por el agua salina. Estos daños no están cubiertos por la garantía.

NOTA:

• El depósito de sal solo puede rellenarse si se enciende el piloto de aviso de sal (S) en el panel de control. Según la capacidad de disolución de la sal, el piloto de aviso de sal puede permanecer encendido al rellenar el depósito.

Si no se enciende nunca el piloto de aviso de sal en el panel de control (en algunos modelos), puede ser debido a los ciclos de lavado efectuados por el lavavajillas, cuando deba rellenarse el depósito de sal.

• Si se vierte sal fuera del depósito, efectúe un programa de remojo o un programa rápido para eliminarla.

El descalcificador debe ajustarse manualmente con el regulador de dureza del agua.

El descalcificador elimina los minerales y sales del agua que, de lo contrario, afectarían al funcionamiento del aparato.

Cuantos más minerales hay, mayor es la dureza del agua.

El descalcificador debe ajustarse de acuerdo con la dureza del agua de su región. Consulte con su administración hidrológica local la dureza del agua en su región.

Ajuste del consumo de sal

Su lavavajillas permite ajustar la cantidad de sal consumida en función de la dureza del agua empleada. Esto permite optimizar y adaptar individualmente el consumo de sal.

Siga los siguientes pasos para adaptar el consumo de sal.

1. Abra la puerta y conecte el aparato.
2. Pulse el botón de programa durante más de 5 segundos para iniciar el descalcificado en un plazo de 60 segundos tras pulsar el botón de encendido.
3. Pulse el botón de programa para seleccionar el descalcificador de agua correspondiente a su región. Los descalcificadores de agua cambian en el siguiente orden: H3->H4->H5->H6->H1->H2->H3.
4. Espere 5 segundos o pulse el botón de encendido para finalizar el ajuste y abandonar el modo de ajuste.

Dureza del agua

Alemania °dH	Francia °fH	Inglaterra °Clarke	mmol/l	Nivel del descalcificador	Consumo de sal (gramos/ciclo de lavado)
0-5	0-9	0-6	0-0,94	H1	0
6-11	10-20	7-14	1,0-2,0	H2	9
12-17	21-30	15-21	2,1-3,0	H3	12
18-22	31-40	22-28	3,1-4,0	H4	20
23-34	41-60	29-42	4,1-6,0	H5	30
35-55	61-98	43-69	6,1-9,8	H6	60

1°dH = 1,25° Clarke = 1,78°fH = 0,178mmol / l Ajuste de fábrica: H3. Infórmese en su administración hidráulica local para conocer la dureza de su agua.

Descalcificado de agua

La dureza del agua varía de una región a otra. Si se usa agua dura en el lavavajillas se forman sedimentos en la vajilla y los utensilios.

El aparato está equipado con un descalcificador de agua especial con depósito de sal, para eliminar la cal y los minerales del agua.

PREPARAR Y COLOCAR LA VAJILLA

• Considere adquirir utensilios con la identificación de aptitud para lavavajillas.
• Para determinados objetos, seleccione un programa con la temperatura más baja posible.
• Para evitar daños, no retire los vasos y cubiertos nada más finalizar el programa de lavado.

Lavado de determinados cubiertos / vajilla

No apto

• Cubiertos con mango de madera, cuerno o nácar
• Artículos de plástico no resistentes al calor
• Cubertería antigua con piezas pegadas no resistentes a la temperatura
• Elementos de cubertería o vajilla pegados
• Objetos de cinc o cobre Cristal duro
• Objetos de acero oxidables
• Bandejas de madera
• Objetos de fibra sintética

Apto con limitaciones

• Algunos tipos de vasos pueden volverse opacos al cabo de numerosos lavados
• Los objetos de plata y aluminio tienden a modificar el color al lavarlos
• Los cristales ornamentados pueden volverse opacos si se someten a frecuentes lavados

Recomendaciones para cargar el lavavajillas

Retire los restos de comida. Ponga a remojar los restos de comida adheridos a las sartenes. No es necesario aclarar previamente la vajilla con agua.

Tenga en cuenta las siguientes recomendaciones de energía, para obtener el máximo rendimiento del lavavajillas.

(Las características y aspecto de las cestas y de las cestas para cubiertos pueden variar según su modelo).

Coloque los objetos en el lavavajillas del siguiente modo:

• Objetos como tazas, vasos, cazos/sartenes, etc. orientados hacia abajo.
• Los objetos abombados o aquellos con impresiones deben colocarse inclinados para que el agua pueda fluir.
• Todos los utensilios están apilados de forma segura y no puedan volcar.
• Todos los utensilios están colocados, de forma que los brazos rociadores puedan girar libremente.
• Los objetos huecos, como tazas, vasos, sartenes, etc. deben colocarse hacia abajo, para que el agua no quede retenida en el recipiente o en el fondo de los objetos.
• La vajilla y los cubiertos no deben quedar encerrados o tapados mutuamente. Para evitar daños, los vasos no deben tocarse. La cesta superior debe usarse para la vajilla más delicada y ligera, como vasos o tazas de café y té. Los cuchillos de hoja larga colocados verticalmente representan un peligro potencial.
• Los cubiertos largos y/o cortantes, como los cuchillos de trinchar, deben colocarse tumbados en la cesta superior. No sobrecargue su lavavajillas. Esto es importante para obtener buenos resultados y para un consumo de energía razonable.

NOTA:

Los objetos muy pequeños no deben lavarse en el lavavajillas, ya que podrían caerse fácilmente de la cesta.

Recoger la vajilla

Para evitar que los restos de agua de la cesta superior caigan sobre la cesta inferior, deben recoger primero la cesta inferior y a continuación la cesta superior.

ADVERTENCIA

¡Los objetivos están calientes!

Para evitar daños, no retire los vasos y cubiertos hasta pasadas 15 horas desde la finalización del programa.

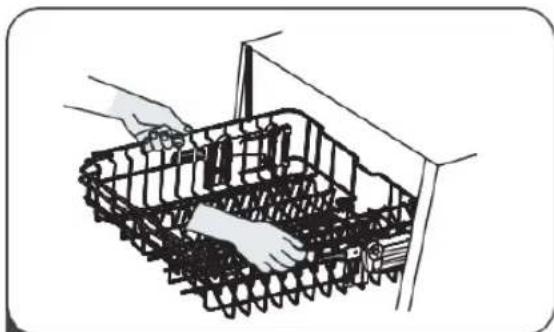

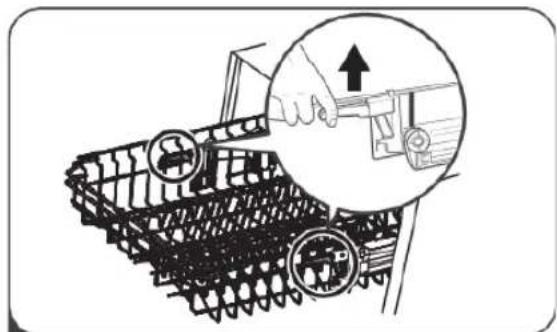

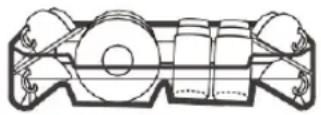

Llenado de la cesta superior

La cesta superior se emplea para alojar la vajilla más delicada y ligera, como vasos, tazas de café y té y platillos, así como platos, pequeños juegos y sartenes planas (siempre y cuando no estén demasiado sucias). Coloque la vajilla y los cubiertos de forma que no se muevan al impactar el chorro de agua.

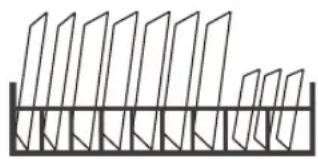

Llenado de la cesta inferior

Recomendamos colocar los objetos grandes y los más difíciles de limpiar en la cesta inferior, como p. ej. cazos, sartenes, tapas, cubiertos para servir y cuencos, como se indica en la figura. Los cubiertos para servir y las tapas deben colocarse lateralmente en los soportes, para que no bloqueen el giro del brazo de rociado superior.

El diámetro máximo recomendado para platos delante del dosificador es de 19cm para no obstruir la abertura del dosificador.

Llenado de la cesta para cubiertos

Los cubiertos deben colocarse separados unos de otros en los compartimentos correspondientes de la cesta para cubiertos, procurando que los cubiertos no queden apelmazados, ya que ello empeoraría el resultado de la limpieza.

ADVERTENCIA

No deje ningún objeto suelto sobre el suelo. Coloque siempre los objetos puntiagudos con la punta hacia abajo.

LLENADO DE LAS CESTAS

(SEGÚN EN50242)

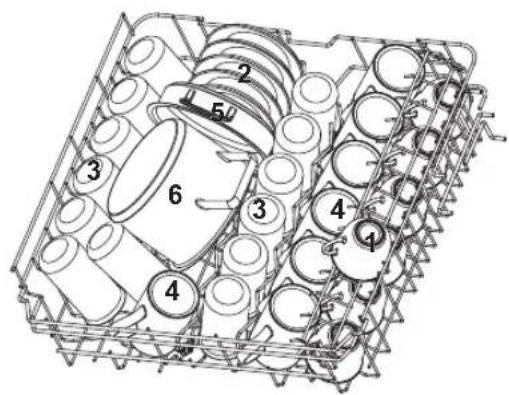

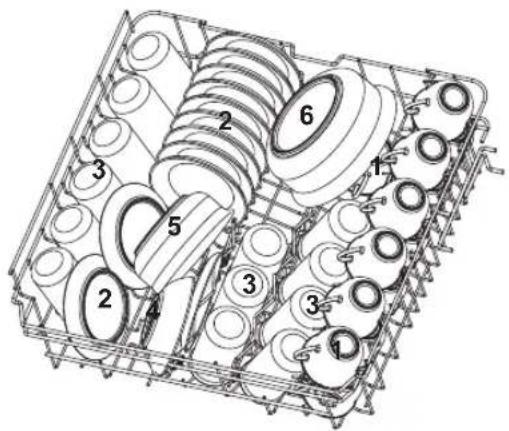

1. Cesta superior

Número	Objeto
1	Tazas
2	Platillos
3	Vasos
4	Cuenco(PC)queño
5	Cuenco mediano
6	Cuenco grande

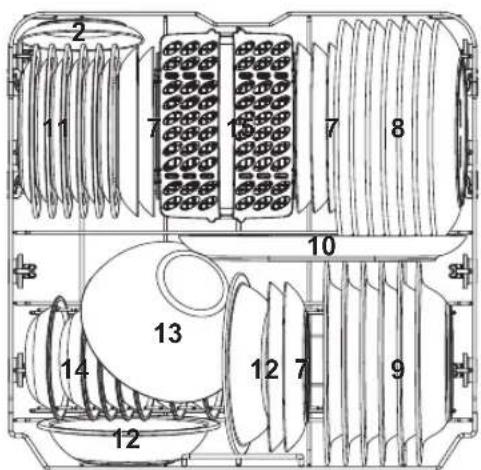

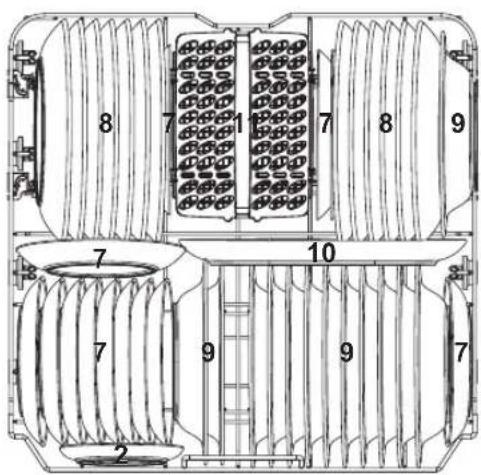

2. Cesta inferior

Número	Objeto
7	Platos de postre
8	Platos grandes
9	Platos de sopa
10	Fuentes ovaladas
11	Cesta para cubiertos

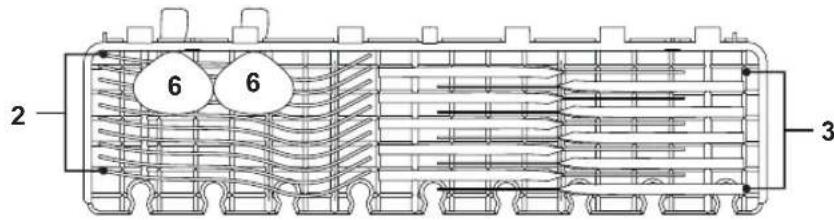

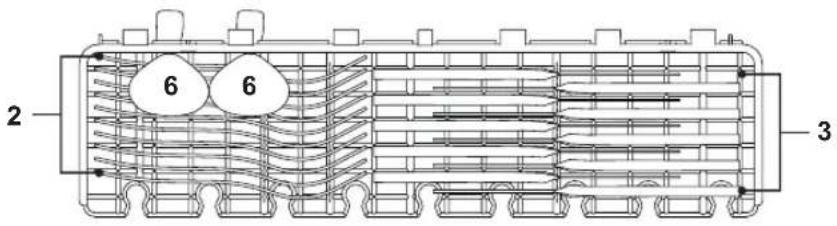

3. Compartimento para cubiertos

NOTA:

Coloque objetos ligeros y planos en el compartimento. No superar el peso máximo de 1,5 kg.

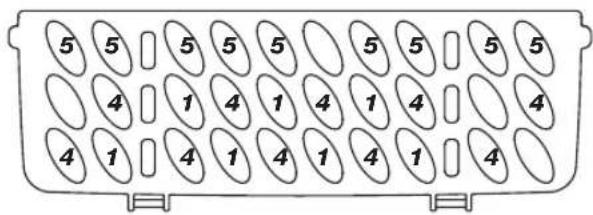

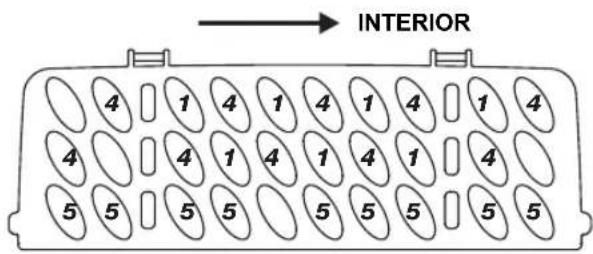

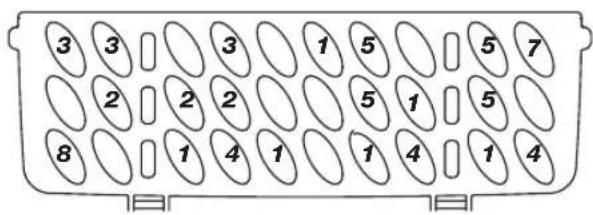

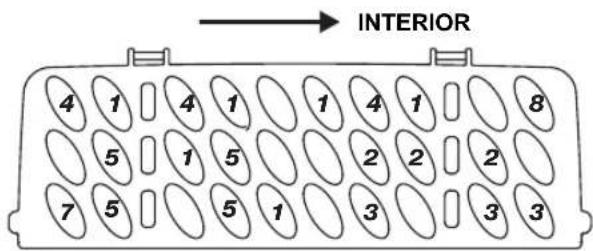

4. Cesta para cubiertos

Informaciones sobre comprobaciones de comparabilidad según EN50242

Capacidad: 13 servicios de mesa

Posición de la cesta superior: posición inferior

Programa: ECO

Ajuste del abrillantador: 5

Ajuste del descalcificador: H3

Número	Objeto
1	Cucharas
2	Tenedores
3	Cuchillos
4	Cucharillas
5	Cucharillas de postre
6	Cucharas para servir
7	Tenedores para servir
8	Cucharones

LLENADO DE LAS CESTAS

(SEGÚN EN60436)

1. Cesta superior

Número	Objeto
1	Tazas
2	Platillos
3	Vasos
4	Vaso
5	Fuente )->pequeña
6	Cazoacularo

2. Cesta inferior

Número	Objeto
7	Platos de postre
8	Platos grandes
9	Platos de sopa
10	Fuentes ovaladas
11	Platos de postre de melamina
12	Boles de melamina
13	Boles de cristal
14	Boles de postre
15	Cesta para cubiertos

3. Compartimento para cubiertos

NOTA:

Coloque objetos ligeros y planos en el compartimento. No superar el peso máximo de 1,5 kg.

4. Cesta para cubiertos

Informaciones sobre comprobaciones de comparabilidad según EN60436

Capacidad: 13 servicios de mesa

Posición de la cesta superior: posición inferior Programa: ECO

Ajuste del abrillantador: 5

Ajuste del descalcificador: H3

Número	Objeto
1	Cucharas
2	Tenedores
3	Cuchillos
4	Cucharillas
5	Cucharillas de postre
6	Cucharas para servir
7	Tenedores para servir
8	Cucharones

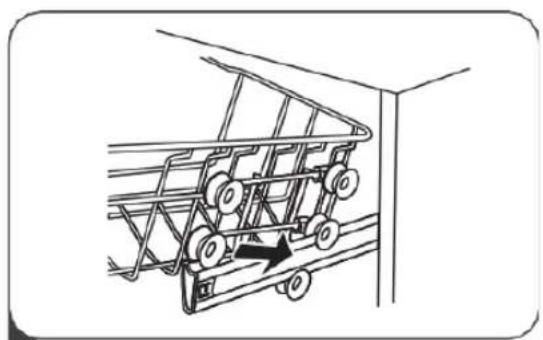

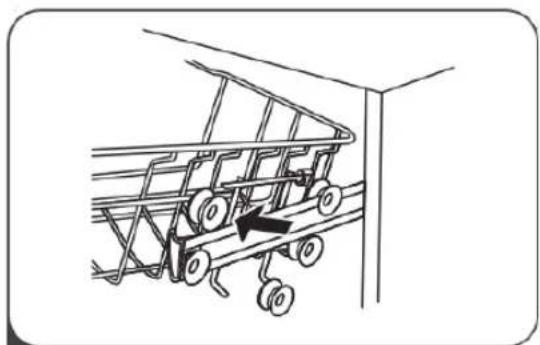

Ajuste de la cesta superior

Tipo 1:

La altura de la cesta superior puede adaptarse ligeramente, para alojar recipientes más altos en la cesta superior o inferior.

Proceda del siguiente modo para ajustar la altura de la cesta superior:

1 Saque la cesta superior.

2 Retire la cesta superior.

3 Coloque la cesta superior de nuevo en los rodillos superiores o inferiores.

4 Introduzca la cesta superior.

Consejo 2:

1 Para levantar la cesta superior, levántela simplemente por los lados, hasta que la cesta encaje en la posición superior. No es necesario levantar la palanca de ajuste.

2 Para bajar la cesta superior, tire a cada lado de la palanca de ajuste, para soltar la cesta, y bájela hasta la posición inferior.

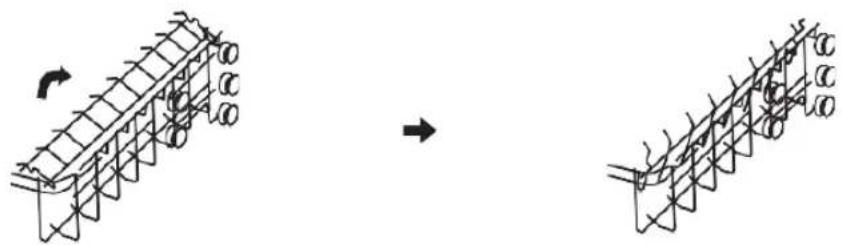

Plegado del portavasos

Pliegue el portavasos hacia arriba, para hacer sitio en la cesta superior para objetos más altos. A continuación, puede apoyar los vasos altos en el portavasos. También puede retirar por completo el portavasos si no hace uso de él.

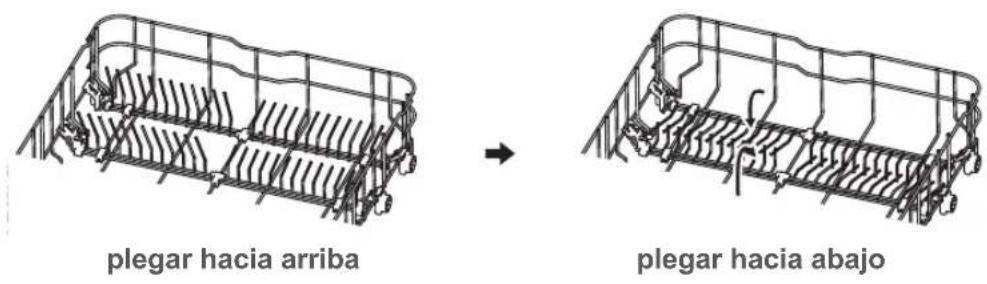

Plegado de los peines

Los peines de la cesta inferior permiten alojar platos y fuentes. Pueden plegarse hacia abajo para hacer sitio para objetos grandes.

FUNCIÓN DEL ABRILLANTADOR Y DEL DETERGENTE

El abrillantador se libera durante el último aclarado, para que no se formen gotitas en la vajilla, que podrían dejar manchas y líneas. Además mejora el secado, al formar perlas de agua que se deslizan mejor por la vajilla. Su lavavajillas es apto para abrillantadores líquidos.

ADVERTENCIA

Utilice exclusivamente abrillantadores de marca para su lavavajillas. Jamás rellene el depósito de abrillantador con otras sustancias (p. ej. detergente para lavavajillas, detergente líquido). Esto provocaría daños en el aparato.

¿Cuánto debe rellenarse el abrillantador?

La frecuencia de relleno del dosificador depende de la frecuencia de uso de la vajilla y del ajuste realizado en el abrillantador.

El indicador de nivel insuficiente de abrillantador ( ) se enciende si hace falta abrillantador. - No rellene excesivamente el depósito de abrillantador.

Función del abrillantador

Las sustancias químicas que contiene el detergente son necesarias para eliminar, descomponer y repartir la suciedad del lavavajillas. La mayoría de detergentes de calidad empleados cumplen esta finalidad.

ADVERTENCIA

• Uso adecuado de detergentes

¡Utilice exclusivamente detergentes especialmente fabricados para lavavajillas! Mantenga el detergente fresco y seco.

Añada detergente en polvo en el dispensador solo antes de efectuar un lavado.

• ¡El detergente es corrosivo!

Mantenga el detergente fuera del alcance de los niños.

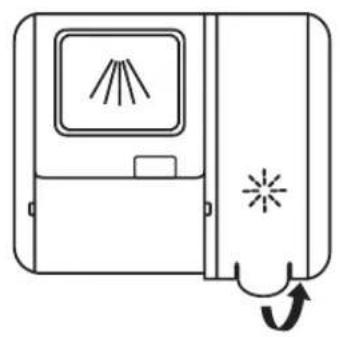

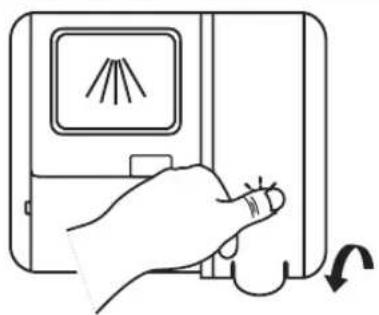

1 Retire la tapa del depósito de abrillantador, levantando para ello el mango.

3 A continuación, cierre la tapa.

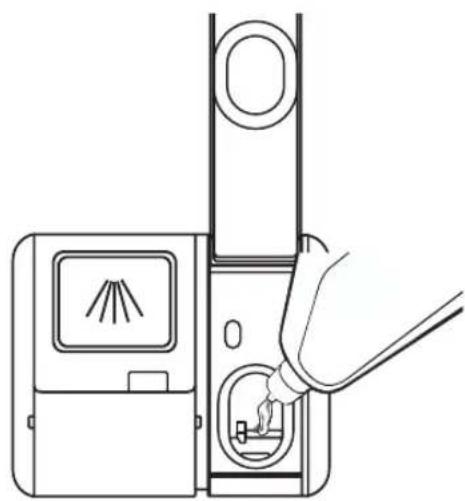

Vierta el abrillantador en el dispensador, procurando no llenarlo en exceso.

Ajuste del depósito de abrillantador

Para lograr un secado más eficiente con una cantidad limitada de abrillantador, el lavavajillas está construido de forma que el usuario pueda ajustar el consumo. Siga estos pasos:

1. Abra la puerta y conecte el aparato.
2. Pulse el botón de encendido y, en los 60 segundos siguientes, pulse el botón de programación durante más de 5 segundos y a continuación el botón del temporizador, para indicar el modelo configurado. El indicador de abrillantador parpadea con una frecuencia de 1Hz
3. Pulse el botón de programa para ajustar el descalcificador de agua que mejor se adapte a sus hábitos de uso. Los ajustes cambian en el siguiente orden: D1->D2->D3->D4->D5->D1. Cuanto mayor es el número, mayor es el consumo de abrillantador.
4. Espere 5 segundos o pulse el botón de encendido para finalizar el ajuste y abandonar el modo de ajuste.

Desplazar hacia la derecha

Presionar hacia abajo

1 Seleccione un método de apertura de acuerdo con la situación actual.

1. Abra la tapa desplazando el bloqueo de desenclavamiento.
2. Abra la tapa presionando hacia abajo el bloqueo de desenclavamiento.

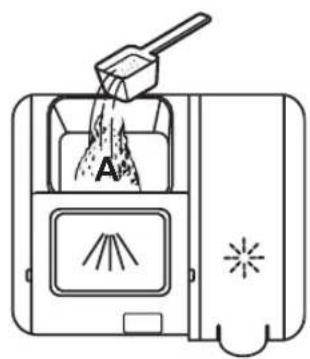

2 Para el lavado principal, añada detergente en la cámara de mayor tamaño (A). Para obtener un mejor resultado de limpieza, sobre todo con objetos muy sucios, vierta una pequeña cantidad de detergente sobre la puerta. El detergente adicional se activa durante la fase de prelavado.

3 Cierre la tapa empujándola hacia delante y presionando a continuación hacia abajo.

NOTA:

Tenga en cuenta que el ajuste puede ser diferente según el grado de dureza del agua. Siga las recomendaciones del fabricante en el embalaje del detergente.

PANEL DE CONTROL

Manejo (botón)

1	Botón de encendido	Pulse este botón para encender su lavavajillas. El display se illumina.
2	Media cargo	Selección la funciona "Media cargo". (Esta funciona se utilizes exclusivamente para lavar aprox. 6 servicios de mesa o menos.Esta funciona consume menos agua y energia. Sólo可以选择 usarse con los programas Intensivo, Universal, ECO, Cristal y 90 Minutes). Al pulsar este botón se illumina la indicación correspondiente.
3	Programa	Selección el programa de lavado correspondiente. El indicator del programa selectionado se enciende.
4	Temporizador	Pulse este botón para ajustar el tiempo hasta elSIGUIENTE lavado. Puede posponer el inizio delSIGUIENTE lavado hasta 24 horas. Con este botón se pospone una hora el inizio del lavado.
5	Abertura automática	La puerta del lavavajillas se abre automatistically al finalizar el programa, lo que mejor el resultado de secado.Presione el botón de programa y el botón del temporizador para activar o cancelar esta funciona. Al activar esta funciona se encenderá el indicator correspondiente.

Display

6 Indicación de programa	Intensivo Para objetos muy sucios, como cazuelas y sartenes. Con restos de comida secs.	Universal Para objetos con suciedad normal, como cazuelas, platos, vasos y sartenes ligeramente sucias.
	ECO	ECO Este es el programa estándar adecuado para objetos con suciedad normal, como cazuelas, platos, vasos y sartenes ligeramente sucias.
	Cristal Para vajilla y cristalería ligeramente sucia.
	90 min Para objetos con suciedad normal que deben lavarse rápidamente.
	Rápido Un menor tiempo de lavado para objetos ligeramente sucios, que no necesitan ser secados.
7 Indicación	Muestra el programa, el temporizador,CORDOS de error,etc.
8 Indicador de advertencia	Abrillantador Si se enciende el indicator significifica que existe un nivel insufiente de ablillantador y debenrlenarse ablillantador.
	Sal Si se enciende el indicator significifica que existe un nivel insufiente de sal y debenrlenarse sal.

PROGRAMAR EL LAVAVAJILLAS

PROGRAMAS DE LAVADO

La siguiente tabla muestra los programas más indicados en función de la cantidad de restos de alimentos y la cantidad de detergente necesaria. Contiene diversas informaciones acerca de los programas.

Significa: Rellenar abrillantador.

Programa	Descripción del ciclo de lavado	Detergente Prelavado / Lavado principal	Duración (min)	Energía (kWh)	Agua (I)	Abrilla ntador
Intensivo	Prelavado (50 °C) Lavado principal (65 °C) Aclarado Aclarado Aclarado (60 °C) Secado	5/27,5 1 o 2 piezas	205	1,651	18,7	●
Universal	Prelavado (45 °C) Lavado principal (55 °C) Aclarado Aclarado Aclarado (60 °C) Secado	5/27,5 1 o 2 piezas	175	1,451	18,7	●
ECO (*EN50242)	Lavado principal (50 °C) Aclarado Aclarado (50 °C) Secado	5/27,5 1 o 2 piezas	198	0,823	11	●
Cristal	Prelavado (40 °C) Lavado principal (50 °C) Aclarado Aclarado (50 °C) Secado	5/27,5 1 o 2 piezas	120	0,902	15,2	●
90 min	Lavado principal (55 °C) Aclarado Aclarado (50 °C) Secado	32,5 1 pieza	90	0,891	11,5	●
Rápido	Lavado principal (40 °C) Aclarado (40 °C) Aclarado (55 °C)	15 1 pieza	30	0,781	11	C

NOTA:

ECO (*EN50242): Este programa es el ciclo de prueba. Informaciones sobre comprobaciones de comparabilidad según EN50242.

PROGRAMAS DE LAVADO

La siguiente tabla muestra los programas más indicados en función de la cantidad de restos de alimentos y la cantidad de detergente necesaria. Contiene diversas informaciones acerca de los programas.

Significa: Rellenar abrillantador.

Programa	Descripción del ciclo de lavado	Productos de limpieza Prelavado / Lavado principal	Duración (min)	Energía (kWh)	Agua (I)	Abrilla ntador
Intensivo	Prelavado (50 °C)	4/17	205	1,651	18,7	●
	Lavado principal (65 °C)
	Aclarado	1 o 2 piezas
	Aclarado
	Aclarado (60 °C)
	Secado
Universal	Prelavado (45 °C)	4/17	175	1,451	18,7	●
	Lavado principal (55 °C)
	Aclarado	1 o 2 piezas
	Aclarado
	Aclarado (60 °C)
	Secado
ECO (*EN60436)	Lavado principal (50 °C)	4/17	198	0,836	11	●
	Aclarado	1 o 2 piezas
	Aclarado (50 °C)
	Secado
Cristal	Prelavado (40 °C)	4/17	120	0,902	15,2	●
	Lavado principal (50 °C)
	Aclarado	1 o 2 piezas
	Aclarado (50 °C)
	Secado
90 min	Lavado principal (55 °C)	21	90	0,891	11,5	●
	Aclarado	1 pieza
	Aclarado (50 °C)
	Secado
Rápido	Lavado principal (40 °C) Aclarado (40 °C) Aclarado (55 °C)	12 1 pieza	30	0,781	11	C

NOTA:

ECO (*EN60436): Este programa es el ciclo de prueba. Informaciones sobre comprobaciones de comparabilidad según EN60436.

INICIAR UN CICLO DE LAVADO

1. Extraiga las cestas inferior y superior, coloque la vajilla e introduzca de nuevo las cestas. Recomendamos cargar primero la cesta inferior y a continuación la cesta superior.
2. Añada el detergente.
3. Conecte el enchufe a la toma de corriente. Alimentación de corriente: consulte la última página de esta hoja de datos del producto. Asegúrese de que el suministro de agua está completamente abierto.
4. Abra la puerta y pulse el botón de encendido.
5. Seleccione un programa; el piloto correspondiente se enciende. Cierre a continuación la puerta. El lavavajillas inicia el ciclo de lavado.

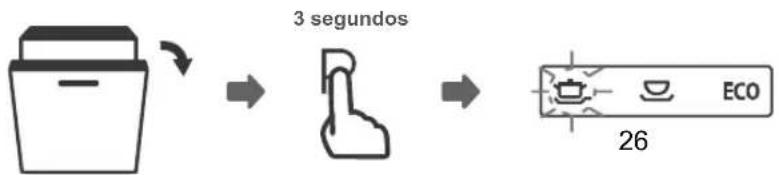

MODIFICAR EL PROGRAMA DURANTE EL CICLO DE LAVADO

Un ciclo de lavado solo puede modificarse cuando haya transcurrido algo de tiempo. De lo contrario, podría ocurrir que el detergente se haya liberado ya y el lavavajillas haya descargado ya el agua de lavado. En este caso debe ajustarse nuevamente el lavavajillas y cargar de nuevo el depósito de detergente. Siga las siguientes indicaciones para restablecer el lavavajillas:

1. Abra un poco la puerta para detener el lavavajillas. Cuando se detenga el movimiento del brazo rociador, pueda abrir completamente la puerta.
2. Pulse la tecla de programa durante más de tres segundos para activar el modo Standby del aparato.
3. A continuación, pueda modificar el programa.

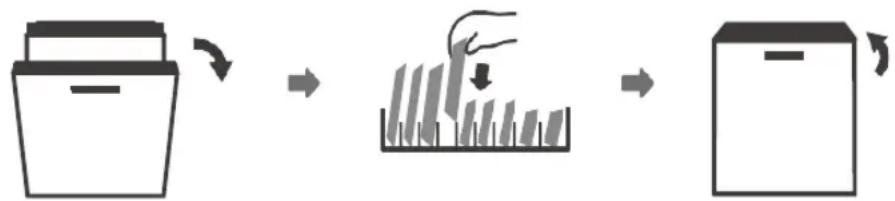

Puede añadir un objeto olvidado en todo momento, antes de que se abra el depósito de detergente. Siga las siguientes indicaciones para añadir un objeto olvidado:

1. Abra un poco la puerta para detener el lavado.
2. Cuando se detenga el movimiento del brazo rociador, pueda abrir completamente la puerta.
3. Añada el objeto olvidado.
4. Cierre la puerta.
5. El lavavajillas continúa con el ciclo de lavado.

ADVERTENCIA

Es peligroso abrir la puerta durante un ciclo de lavado, ya que puede desprenderse vapor caliente.

MANTENIMIENTO Y LIMPIEZA

CUIDADOS EXTERIORES

Puerta y junta de la puerta

Limpie las juntas de la puerta periódicamente con un paño suave y húmedo, para limpiar los restos de alimentos.

Al cargar el lavavajillas, los restos de comida y bebida pueden gotear sobre los lados de la puerta. Estas superficies se encuentran fuera de la cámara de lavado, donde no alcanza el agua de los brazos rociadores. Los eventuales restos deben limpiarse antes de cerrar la puerta.

Panel de control

Si es necesaria una limpieza, el panel de control debe limpiarse solo con un paño suave y húmedo.

ADVERTENCIA

• Para evitar la entrada de agua en el enclavamiento de la puerta y en los componentes eléctricos no deben usarse ningún limpiador rociador.
• Jamás utilice esponjas o productos abrasivos en las superficies exteriores, ya que estos pueden rayar la superficie. Algunos paños de papel también pueden hacer arañazos o dejar marcas en la superficie.

CUIDADOS INTERIORES

Sistema de filtros

El sistema de filtros en el suelo de la cámara de lavado captura los restos de mayor tamaño durante el ciclo de lavado. La suciedad acumulada puede llegar a obstruir los filtros. Compruebe periódicamente el estado de los filtros y límpielos bajo un chorro de agua cuando sea necesario. Realice los siguientes pasos para limpiar los filtros en la cámara de lavado.

NOTA:

Las imágenes mostradas son solamente una referencia. Los sistemas de filtros y brazos rociadores pueden variar según el modelo.

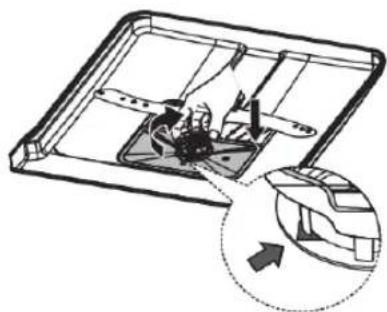

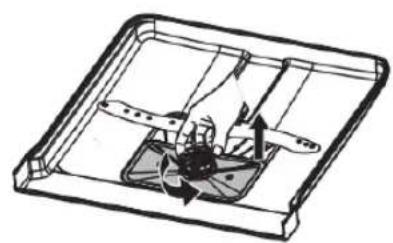

1 Sujete el filtro toma de corriente y gírelo en sentido antihorario para desbloquearlo. Levante el filtro hacia arriba y extráigalo del lavavajillas.

3 Los restos de mayor tamaño pueden limpiarse bajo un chorro de agua.

Para una limpieza en profundidad, utilice un cepillo de limpieza blando.

2 El bajo no se quiere retirar de la parte inferior del módulo de filtración.

El filtro toma de corriente puede desmontarse del filtro principal, presionando suavemente las solapas superiores hacia dentro y tirando de él.

Monte de nuevo los filtros en orden inverso, sustituya el elemento de filtración y gire la flecha de cierre en sentido horario.

ADVERTENCIA

• No apriete excesivamente los filtros. Coloque de nuevo los filtros en el orden correcto, ya que de lo contrario la suciedad gruesa podría acceder al sistema, provocando una obstrucción.
• Jamás utilice el lavavajillas sin filtros. Una sustitución incorrecta del filtro puede reducir el rendimiento del aparato y dañar la vajilla y los utensilios.

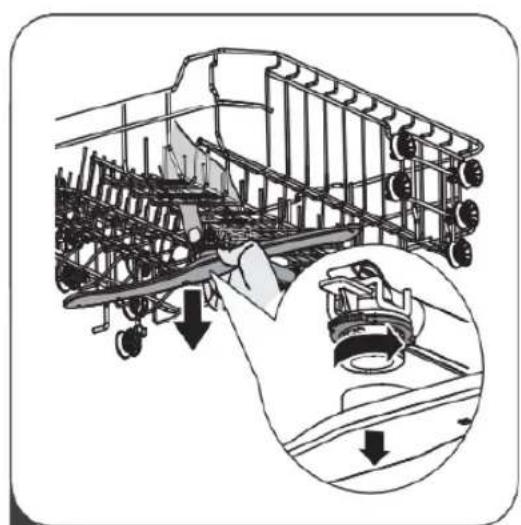

Brazos rociadores

Los brazos rociadores deben limpiarse periódicamente, porque el agua dura y los productos químicos obstruyen las boquillas y los cojinetes de los brazos rociadores.

Siga las siguientes indicaciones para limpiar los brazos rociadores:

1 Para retirar el brazo rociador superior, sujete la tuerca del centro y gire el brazo rociador en sentido antihorario.

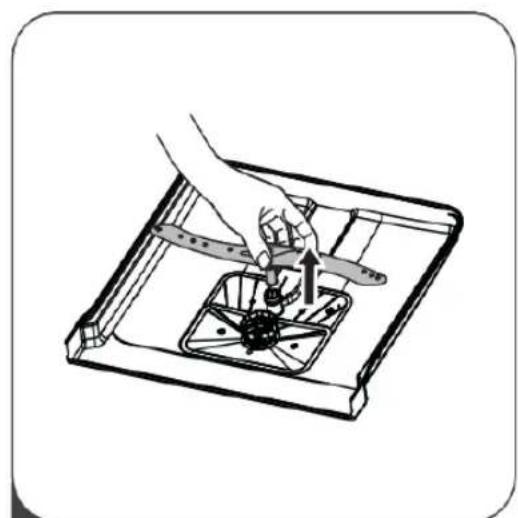

2 Extraiga el brazo rociador inferior tirando de él hacia arriba.

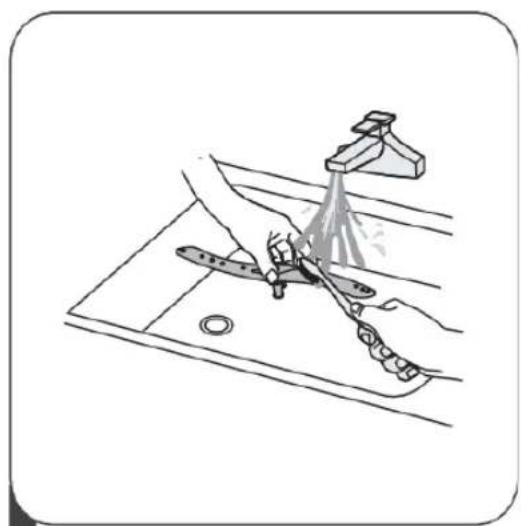

3 Limpie los brazos rociadores con lejía jabonosa y agua caliente, y utilice un cepillo blando para limpiar las boquillas. Límpielos en profundidad y colóquelos a continuación de nuevo en su posición correcta.

Medidas anticongelación

En invierno deben adoptarse medidas anticongelación para el lavavajillas. Después de cada ciclo de lavado, proceda del siguiente modo:

1. Interrumpa la alimentación eléctrica del lavavajillas en la fuente de corriente.
2. Corte el suministro de agua y separe la tubería de agua de la válvula de agua.
3. Deje salir el agua de la tubería de entrada y de la válvula de agua. (utilice un recipiente para recoger el agua)
4. Conecte de nuevo la alimentación de agua a la válvula de agua.
5. Retire el filtro en el suelo de la bandeja y aspire el agua del suelo.

Después de cada ciclo de lavado

Interrumpa el suministro de agua del aparato después de cada ciclo de lavado y abra ligeramente la puerta, para que la humedad o los olores no queden encerrados en el aparato.

Extraiga el enchufe

Antes de realizar la limpieza o problemas de mantenimiento siempre deben extraerse el enchufe de la toma de corriente.

Para la limpieza de la parte exterior y de las piezas de goma del lavavajillas no deben usarse disolventes o limpiadores abrasivos.

Utilice exclusivamente un paño con agua jabonosa caliente.

Para limpiar manchas superficies del interior, utilice un paño humedecido en agua con algo de vinagre o un limpiador especialmente fabricado para el lavavajillas.

Largo periodo de inactividad

Se recomienda realizar un ciclo de lavado con el lavavajillas vacío y retirar a continuación el enchufe de la toma de corriente, desconectar la alimentación de agua y dejar ligeramente abierta la puerta del aparato.

Esto contribuye a una mayor vida útil de las juntas de la puerta y evita la formación de olores en el interior del aparato.

Mover el aparato

Si necesita mover el aparato, intente mantenerlo en posición vertical. Si resulta imprescindible, puede apoyarse sobre la parte trasera.

Juntas

Uno de los factores que contribuyen a la formación de olores en el lavavajillas son los restos de alimentos atrapados en las juntas.

Esto puede evitarse mediante una limpieza periódica con una esponja húmeda.

INSTRUCCIONES DE INSTALACIÓN

ADVERTENCIA

Peligro de descarga eléctrica

Desconecte la corriente al instalar el lavavajillas.

La inobservancia de esta instrucción puede provocar la muerte o una descarga eléctrica.

ATENCIÓN:

La instalación de las mangueras y de los componentes eléctricos debe ser realizada por profesionales.

INFORMACIONES SOBRE LA CONEXIÓN ELÉCTRICA

ADVERTENCIA

Para la seguridad personal:

• No utilice ningún cable alargador con este aparato.
• Bajo ninguna circunstancia debe alterar o retirar la conexión de puesta a tierra del cable de alimentación.

Requisitos eléctricos

Consulte la tensión nominal en la placa de tipo y conecte el lavavajillas a una alimentación de corriente adecuada. Utilice el fusible requerido de 10A/13A/16A, un fusible con retardo o un disyuntor recomendado, y proporcione un circuito de corriente independiente que alimente exclusivamente este aparato.

Conexión eléctrica

Asegúrese de que la tensión y la frecuencia de la conexión eléctrica coinciden con los datos de la placa de características. Conecte el enchufe exclusivamente a una toma de corriente con puesta a tierra operativa. Si la toma de corriente a la que debe conectarse el aparato no es apta para el enchufe, sustituya la toma, en lugar de usar un adaptador o similar, ya que esto podría provocar un sobrecalentamiento o incendio.

Antes de usar el aparato, asegúrese de que existe una puesta a tierra operativa.

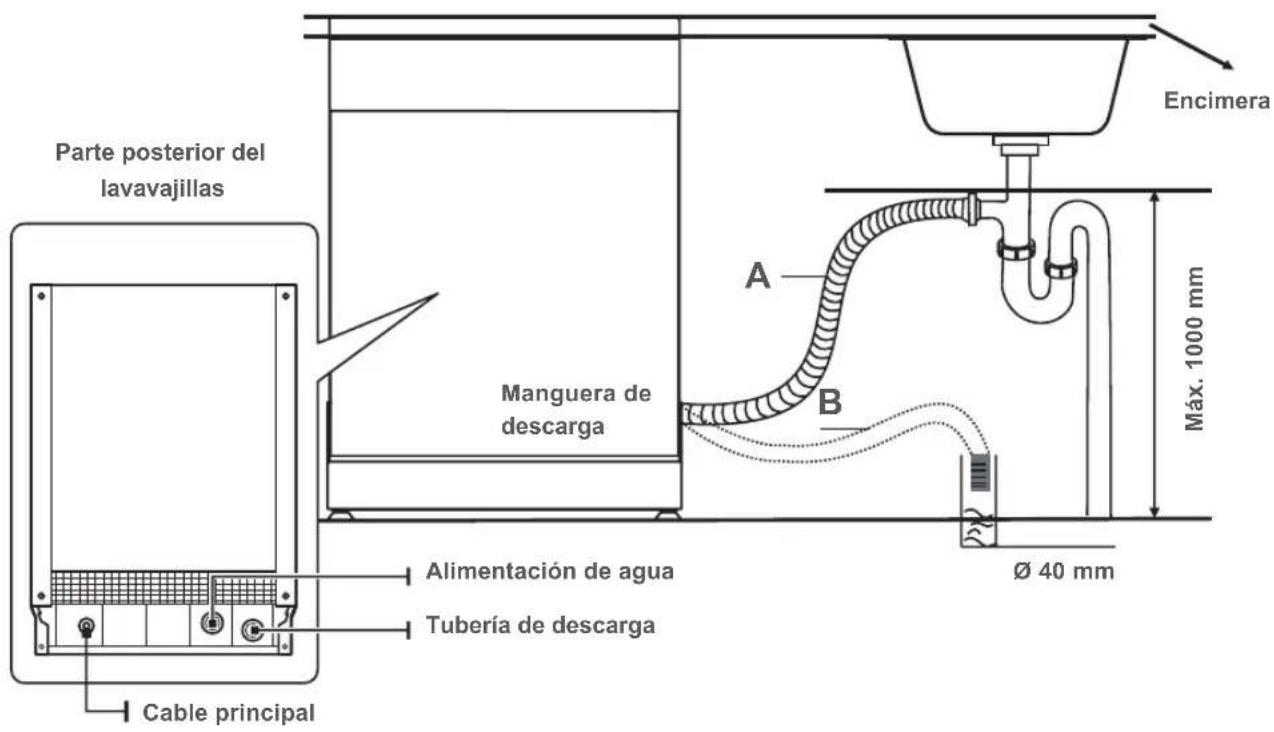

ALIMENTACIÓN Y DESCARGA DE AGUA

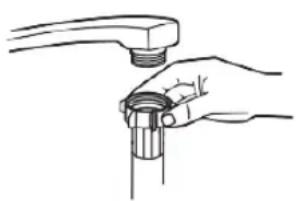

Conexión de agua fría

Conecte la manguera de alimentación de agua fría a una conexión de 3/4 (pulgada) con rosca y asegúrese de que queda firmemente unida. Si las tuberías de agua son viejas o no han sido utilizadas durante un largo periodo de tiempo, deben correr el agua, para garantizar que el agua esté limpia. Esta medida de precaución es necesaria para evitar el riesgo de bloqueo de la alimentación de agua, que pueda dañar el aparato.

Manguera de alimentación convencional

Manguera de alimentación de seguridad

Información acerca de la manguera de alimentación de seguridad

La manguera de alimentación de seguridad posee una doble pared. El sistema de mangueras bloquea el flujo de agua si la manguera de alimentación se rompe y la cámara de aire entre la manguera de alimentación y la manguera nervada exterior se llena de agua.

ADVERTENCIA

Una manguera conectada al grifo de un fregadero puede revertir si se instala en la misma conducción de agua que el lavavajillas. Si su fregadero dispone de una conducción de este tipo, se recomienda retirar la manguera y tapar el orificio.

Conexión de la manguera de alimentación de seguridad

1. Extraiga completamente las mangueras de alimentación de seguridad del compartimento en la parte posterior del lavavajillas.
2. Apriete los tornillos de la manguera de alimentación de seguridad en el grifo de agua con una rosca de 3/4 de pulgada.
3. Abra completamente el paso de agua antes de poner en marcha el lavavajillas.

Desconexión de la manguera de alimentación de seguridad

1. Cierre el paso de agua.
2. Desenrosque la manguera de alimentación de seguridad del grifo de agua.

CONEXIÓN DE LAS MANGUERAS DE DESCARGA

Introduzca la manguera de descarga en una tubería de descarga con un diámetro mínimo de 4 cm o colóquela bajo el lavabo, y asegúrese de que no quede doblada o aplastada. La altura de la manguera de descarga debe ser inferior a 1000 mm. El extremo libre de la manguera no debe sumergirse en agua, para evitar un reflujo.

Fije la manguera de descarga en la posición segura A o B.

Evacuación del excedente de agua de las mangueras

Si el lavabo se encuentra 1000 mm más alto que el suelo, el excedente de agua en las mangueras no puede descargarse directamente en el lavabo. En este caso, el excedente de agua de las mangueras debe descargarse en un cuenco o un recipiente adecuado, fuera del lavabo y más bajo que este.

Descarga de agua

Conecte la manguera de descarga de agua. La manguera de descarga debe montarse correctamente para evitar fugas de agua. Asegúrese de que la manguera de descarga de agua no quede doblada o aplastada.

Manguera alargadora

Si necesita una manguera alargadora de descarga, asegúrese de usar una manguera de descarga similar.

No debe tener una longitud superior a 4 metros, ya que de lo contrario podría afectar a la capacidad de limpieza del lavavajillas.

Conexión del sifón

La conexión de descarga debe realizarse a una altura inferior a 100 cm (máximo) del suelo del lavavajillas. La manguera de descarga de agua debería fijarse.

COLOCACIÓN DEL APARATO

Coloque el aparato en la posición deseada. La parte posterior debe apoyar en la pared situada detrás del aparato y los laterales en los armarios o paredes adyacentes. El lavavajillas está equipado con mangueras de alimentación y descarga de agua, que pueden instalarse a la derecha o a la izquierda, para facilitar una instalación correcta.

Nivelación del aparato

Una vez posicionado el aparato, puede ajustarse la altura del lavavajillas girando las patas. El aparato no debe inclinarse más de 2°.

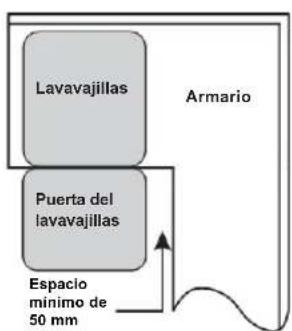

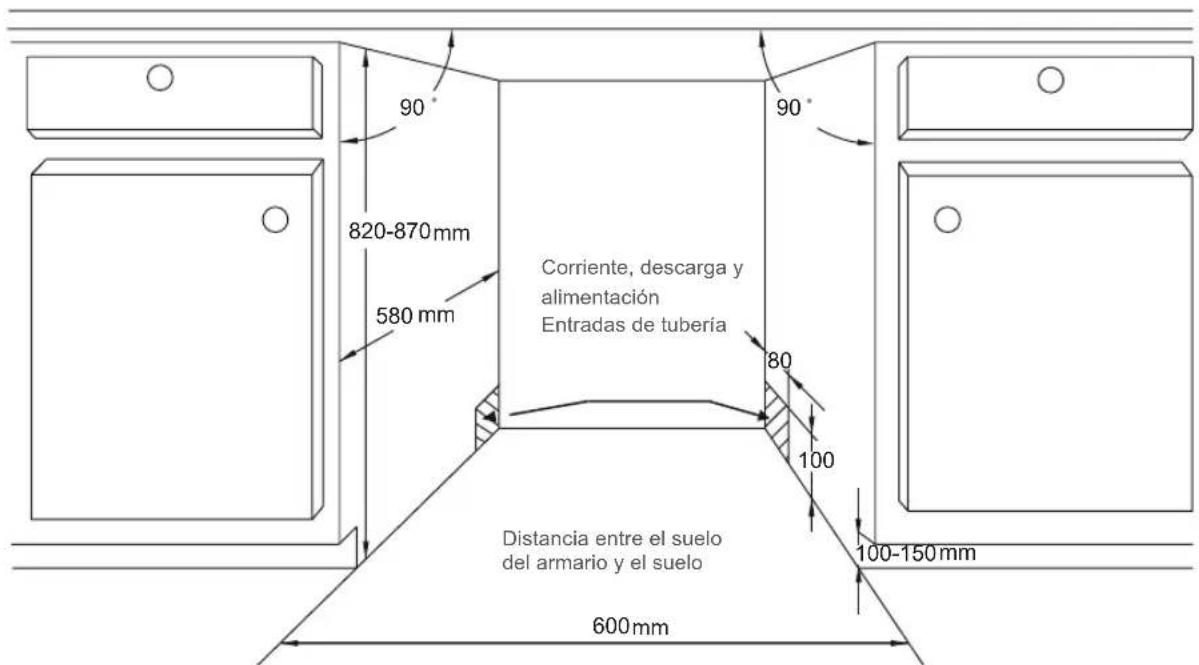

Paso 1: Selección del emplazamiento óptimo para el lavavajillas

La posición de montaje del lavavajillas debe encontrarse cerca de las mangueras de alimentación y descarga y del cable de corriente. Figuras con las dimensiones del armario y la situación de montaje del lavavajillas.

1. Menos de 5 mm entre el lado superior del lavavajillas y del armario y de la puerta exterior adaptada al armario.

1. Si el lavavajillas se encuentra en la esquina del armario, debe quedar algo de espacio al abrir la puerta.

NOTA:

En función de dónde se encuentre la toma de corriente, puede ser necesario realizar un agujero en la parte opuesta del armario.

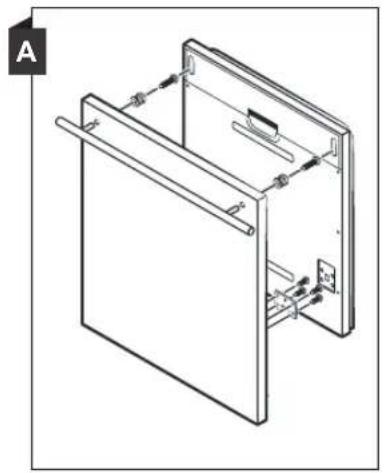

Paso 2: Instalación del embellecedor

El embellecedor de madera puede modificarse según los dibujos de instalación.

Monte el gancho en el embellecedor e introduzca el gancho en la ranura de la puerta exterior del lavavajillas (véase la figura A). Una vez posicionada la pantalla se fija con tornillos y pernos a la puerta exterior (véase la figura B).

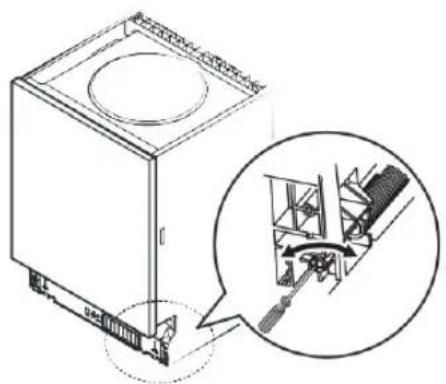

Paso 3: Ajuste de la tensión de resorte de la puerta

1. La tensión correcta de los muelles de la puerta exterior se ajusta en fábrica. Si se instalan los embellecedores de madera es necesario ajustar la tensión de resorte de la puerta. Gire el tornillo de ajuste para tensar el ajustador o aflojar el cable de acero.
2. La tensión de resorte de la puerta es correcta si la puerta permanece horizontal en posición completamente abierta, pero bascula hacia arriba presionando ligeramente con el dedo.

Paso 4: Pasos para la instalación del lavavajillas

Por favor, tenga en cuenta los pasos de instalación indicados en los dibujos.

1. Coloque la tira de condensación bajo la encimera del armario. Asegúrese de que la tira de condensación queda enrasada con el canto de la encimera. (paso 2)
2. Conecte la manguera de entrada al suministro de agua fría.
3. Conecte la manguera de descarga.
4. Posicione el lavavajillas. (paso 4)

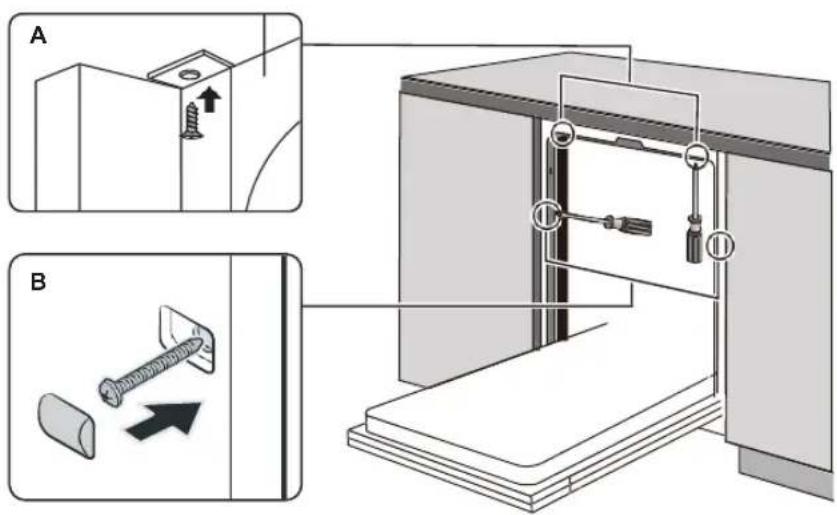

5. El lavavajillas debe quedar asegurado en su lugar. Para ello existen dos posibilidades:

a) Encimera normal: introduzca el gancho de instalación en la ranura lateral y fíjelo a la encimera con los tornillos para madera.

b) Encimera de mármol o granito: fije el lateral con el tornillo.

1. Conecte el cable de corriente.
2. Nivele el lavavajillas. La pata trasera puede ajustarse por la parte delantera del lavavajillas, girando para ello el tornillo en cruz en el centro del zócalo del lavavajillas con un destornillador con punta en cruz. Para ajustar las patas delanteras, utilice un destornillador de punta plana y gire las patas delanteras hasta que el lavavajillas quede nivelado horizontalmente. (pasos 5 a 6)
3. Instale la puerta del mueble en la puerta exterior del lavavajillas. (pasos 7 a 10)
4. Ajuste la tensión de los resortes de la puerta, girando en sentido antihorario con una llave Allen, para tensar los resortes izquierdo y derecho de la puerta. Si lo omite, su lavavajillas podrá resultar dañado. (paso 11)

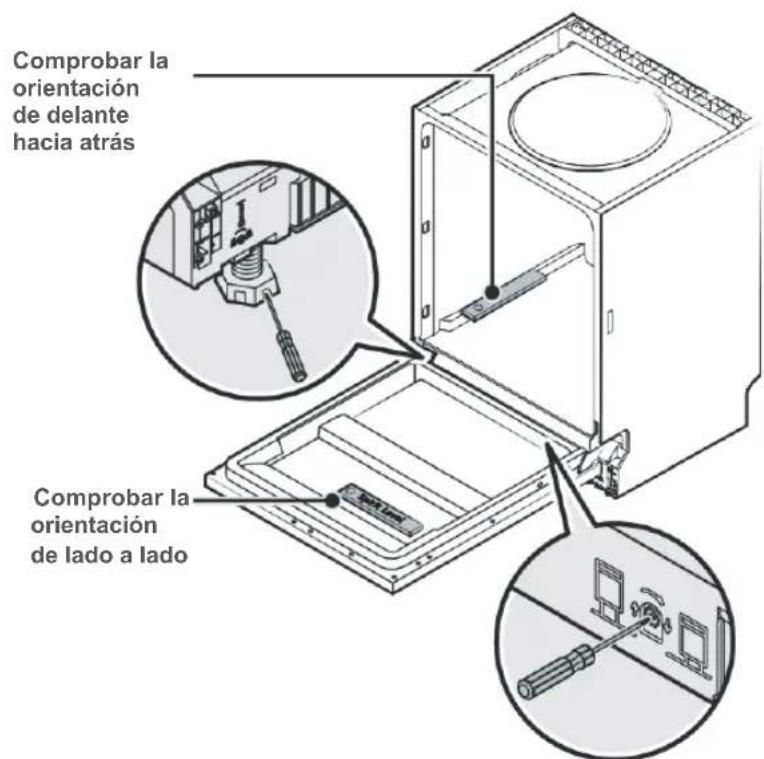

Paso 5: Nivelación del lavavajillas

El lavavajillas debe estar nivelado horizontalmente, para que la cesta de la vajilla pueda funcionar correctamente y se garantice la capacidad de lavado.

1. Coloque un nivel de burbuja sobre la puerta y el carril en el interior de la cámara de lavado, como se muestra, para comprobar si el lavavajillas está nivelado horizontalmente.
2. Nivele el lavavajillas, ajustando para ello las tres patas.
3. Al nivelar el lavavajillas, asegúrese de que el lavavajillas no vuelque.

NOTA:

El ajuste máximo de las patas es de 50 mm.

CONSEJOS PARA SUBSANAR FALLOS

Antes de llamar al servicio de atención al cliente

Antes de llamar al servicio de atención al cliente, consulte los diagramas de las siguientes páginas.

Problema	Causas posibles	Qué hacer
El lavavajillas no se pone en marcha	El fusible se ha fundido o se ha disparado el fusible automatístico.	Reemplace el fusible o restablezca el fusible automatístico. Retire todos los aparatos que comparten el myselfo circuito de corriente que el lavavajillas.
	La alimentación de corriente no está conectada.	Asegúrese de que el lavavajillas está encendido y la puerta cerrada.Asegúrese de que el cable de alimentación está correctamente enchufado en la toma de corriente de la pared.
	La presión del agua es baja.	Compruebe si el suministro de agua está correctamente instalado y el agua conectada.
	La puerta del lavavajillas no estácorrectamentecerrada.	Asegúrese de que la puerta está correctamente cerrada y enclavada.
No se bombea el agua del lavavajillas	Manguera de descarga doblada oenganchada.	Compruebe la manguera de descarga.
	Filtro obstruido.	Compruebe el filtro toma de corriente.
	Fregadero obstruido.	Compruebe el fregadero, para garantizar que el desagüe funciona correctamente. Si el problema se debe a una obstrucción en el fregadero,馏se a un fontanero y no al service de atencion al cliente.
Lejía en la-camera de lavado	Detergente incorrecto.	Utilice exclusivamente detergentes especials para lavavajillas, paraatar la formación de lejía. En este caso, abrelavavajillas y deqe que la lejía se evapore. Vierta 4 litros de agua fria en el suejo de lavavajillas.Cierre la puerta de lavavajillas y seleccione un ciclo de lavadoequalquiera. A continuacion, el lavavajillas descarga el agua. Abra la puerta una vez finalizada la fase de descarga y compruebe si la lejía ha desaparecido.Si fuera necessario, repita este procedimiento.

Problema	Causas posibles	Qué hacer
	Detergente(derramado.	Limpie siempre inmediamente elabrillantedorremdado.
Cármaredlavado sucia	Se ha usedoeventualmente undetergente concolorante.	Asegúrese de que el detergente no contiene colorantes.
Película blanquecina en la superficieinterior	Minerales en agua dura.	Para la limpieza inferior,utilice una esponjahúmeda con detergente y guantes de goma.Nuncautilice detergentes no aptos paralavavajillas,ya que这些东西 peuvent provocar la formación de espuma o lejía.
Manchas de oxido en los cubiertos	Los objetos afectadosno son resistentes alcorrosión.	Evite lavar en el lavavajillas objetos noresistentes a la corrosión.
	No se ha executado un programadesperuedeañadir sal en ellavavajillas.Los restos de sal hanaccedido al ciclo delavado.	Efctuésiempre un programade lavado sincargauponés deañadir sal.No utilise lafunción Turbo (si la hubiera)despuésdeañadir sal.
	La tapadeldescalcificador estáaflojada.	Compruebe sylapa del descalcificador estáfirmamente cerrada.
Ruido de golpes en ellavavajillas	El brazorociadorgolpea contra unobjet en la cesta.	Interrumpa el programay mueva los objetosque dificultan el movimiento del brazorociador.
Ruido de traqueteo en el lavavajillas	La vajilla no está correctamente colocada dentro del lavavajillas.	Interrumpa el programa y ordene de nuevo los componentes de la vajilla.
Golpeteo en las conduccciones de agua	Puede deberse a la instalación in situ o a la sección transversal de la tuberia.	No afecta al funciona el lavavajillas. En caso de duda, dirijase a un instaladorworthy.
La vajilla no está limpia	La vajilla no ha sido colocadacorrectamente.	Consulte la PARTE II "Preparación y colocación de la vajilla".
	El programa no es suficientmente potente.	Selección un programa más potente.

Problema	Causas posibles	Qué hacer
La vajilla no está limpia	Cantidad insufiente de detergente	Utilice más detergente o emcee un detergente diferente.
	Objetos bloquean el movimiento de los brazos rociadores.	Coloque la vajilla, de forma que los brazos rociadores能把an girar libremente.
	La combinación de filtros no está limpia o no está correctamente colocada en el suejo de la lármara de lavado. Estó能把 provocar la obstrucción de las boquillas de los brazos rociadores.	Limpie el filtro y/o colóquelo correctamente. Limpie las boquillas de los brazos rociadores.
La cristalería adquiere un aspecto lechoso	Combinación de agua blanda y detergente excessivo.	Utilice menos detergente si su agua es blanda y selección un ciclo de lavado más corto para aclarar la cristalería.
Manchas blancas en vajilla y vasos	El agua dura pueda provocar manchas de cal.	Añada más detergente.
Manchas negras o grises en la vajilla	Los utensilios de aluminio han rozado con la vajilla.	Utilice un producto de limpieza suave para eliminar estas manchas.
El detergente permanece en el dosificador	Un objeto bloquea el dosificador.	Recolque la vajilla.
La vajilla no se seca.	La vajilla no ha sido colocada correctamente.	Colque la vajilla tal y como se propone en las instrucciones.
	La vajilla se recoge demasiado pronto.	No recoja la vajilla nada más terminar el ciclo de lavado. Recoja la vajilla cuando la temperature superior permita tocar la vajilla de forma segura. Recoja primero la cesta inferior, para que no caiga agua de la cesta superior.
	Se ha seleccionado un programa incorrecto.	En los programas cortos, la temperature de lavado es inferior, por lo que el poder de limpieza también se reduce. Seleccione un programa de mayor duración.
	Utilización de cubiertos con un recubrimiento de baja calidad.	En這些 articículos, el agua se escurre con mayor dificultad. Los cubiertos o la vajilla de este tipo no son aptos para la limpieza en el lavavajillas.

CÓDIGOS DE ERROR

PROGRAMAS DE LAVADO

Si se produce un fallo de funcionamiento, el lavavajillas muestra códigos de error que permiten identificar el fallo:

Código	Significado	Causas posibles
E1	La admisión de agua tarda más tiempo de lo normal	El grifo de agua no está abierto, la alimentación de agua está limitada o la presión del agua es insufiente.
E3	No se alcanza la temperatura necesaria	Fallo de funciona el elemento calefactor.
E4	Fuga de agua	Un elemento del lavavajillas no es estanco.

ADVERTENCIA

• Si se produce una fuga de agua, desconecte la alimentación principal de agua antes de avisar al servicio de atención al cliente.
• Si el agua se encuentra en el suelo de la cámara del lavavajillas, debe eliminarse el agua antes de poder poner nuevamente en funcionamiento el lavavajillas.

INFORMACIÓN TÉCNICA

Altura (H)	815 mm/815 – 875 mm
Ancho (B)	598 mm
Profundidad (D1)	550 mm (con la puerta cerrada)
Profundidad (D2)	1150 mm (con la puerta abierta 90°)

Hoja de datos de producto (EN50242)

Hoja de datos de producto de un lavavajillas doméstico según el reglamento UE 1016/2010 y 1059/2010:

Fabricante	Blaupunkt
Tipo/Descripción	5VF4X00EME
Servicios de mesa estándar	13
Clase de eficiencia energetica	A +++ 1.)/D2.)
Consumo anual de energia 3.)	234 kWh
Consumo de energia de un ciclo de limpieza estándar	0,823 kWh
Consumo de corriente en estado apagado	0,45 W
Consumo de corriente en estado encendido	0,49 W
Consumo anual de agua 4.)	3080 litres
Clase de eficiency de secado 5.)	A
Ciclo de limpieza estándar 6.)	ECO 50 °C
Duración del programa del ciclo de limpieza estándar	198 min
Nivel de ruido	47 dB(A) re 1 pW
Montaje	Montado
Apto para montaje integrado	Sí
Consumo de potencia	1760 – 2100W
Tensión/frecuencia nominal	220 – 240V/50Hz
Presión del agua (presión a la corriente maximal)	0,04 – 1,0MPa = 0,4 – 10 bar

NOTA:

1. Valores según reglamento (UE) 1059/2010 hasta el 02/2021
2. Valores según reglamento (UE) 2017/1369 desde el 03/2021. 3.) Consumo de energía basado en 280 ciclos de limpieza estándar con llenado de agua fría y consumo en los modos de bajo consumo. El consumo real de energía depende de cómo se utilice el aparato. 4.) Consumo de agua basado en 280 ciclos de limpieza estándar. El consumo de agua real depende de cómo se usa el aparato. 5.) A (eficiencia más alta) hasta G (eficiencia más baja). 6.) Este programa es adecuado para la limpieza de vajilla con suciedad normal y, desde el punto de vista del consumo combinado de energía y agua, resulta el programa más eficiente para este tipo de vajilla.

Hoja de información del producto (EN60436)

Nombre omarca comercial delproveedor:		HK Appliances GmbH
Dirección delproveedor (b):		Werkstraße 3, 32289 Rödinghausen
Modelo:		5VF4X00EME
Parámetros generales delproducto:
Parámetro	Valor	Parámetro	Valor
Capacidad nominal (a) (ps)	13	Dimensiones en cm	Altura	81,5
			Ancho	59,8
			Profundidad	55,0
EEI (a)	49,9	Clase de eficiencia energetica(a)	D (c)
Índice de rendimiento delimpieza (a)	1,13	Indice de rendimiento de secado (a)	1,07
Consumo de energia en kWh [por ciclo], bajo en elprograma Eco con agua fría. El Consumo real de energia depende de是如何 se utilizeel aparato.	0.836	Consumo de energia en litros (por ciclo), bajo en elprograma Eco. El Consumo de agua real depende de la dureza del agua y de是如何 seutilice el aparato.	11
Duración del programa (a)(h:min)	3:18	Tipo	Montado
Ruido aéreo emitido (a)(dB(A) re 1 pW)	47	Clase de ruido aéreo emitido (a)	C (c)
Estado desconectado(W)Estado desconectado(W)	0,49	Estado desconectado (W)	sin datos
Retardo de inizio (W) (siresulta aplicable)	1,00	Standby de red (si resulta aplicable)	sin datos
Duración minima de la garantía(ofrecida por el offre (b):
Información adicional:
Enlace a la página web del oferente, que contiene la información enelApartado 6 del anexo II del reglamento (UE) 2019/2022 (1) (b) de laComisión Europea:

(a) para el programa Eco. (b) Los cambios en estos puntos no se consideran relevantes para las finalidades del artículo 4 del reglamento (UE) 2017/1369. (c) Si la base de datos de productos genera automáticamente el contenido final de esta celda, el proveedor no debe introducir estos datos. (1) Reglamento (UE) 2019/2022 de la Comisión Europea del 1 de octubre de 2019 sobre la determinación de los requisitos de diseño ecológico para lavavajillas domésticos, de conformidad con la Directiva 2009/125/CE del Parlamento Europeo y del Consejo, para modificar el reglamento (CE) n.° 1275/2008 de la Comisión y para la derogación del reglamento (UE) n.° 1016/2010 de la Comisión (véase la página 267 de este boletín oficial).

Servicio
