MANUALE UTENTE 5VT 8X00EWEGB BLAUPUNKT

avastoviglie da incasso, a scomparsa totale

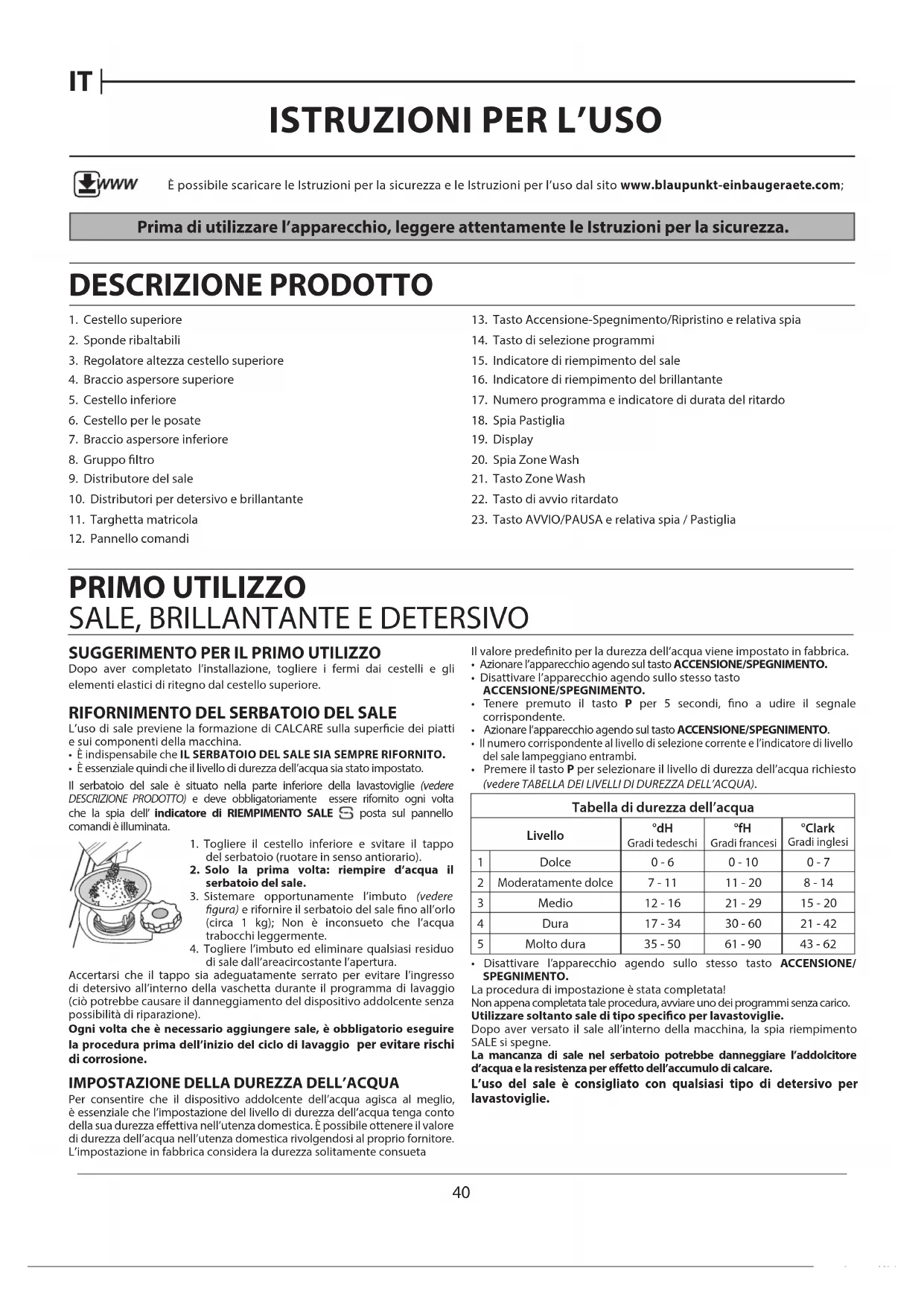

Prima di utilizzare l’apparecchio, leggere attentamente le Istruzioni per la sicurezza. DESCRIZIONE PRODOTTO 1. Cestello superiore2. Sponde ribaltabili3. Regolatore altezza cestello superiore4. Braccio aspersore superiore5. Cestello inferiore6. Cestello per le posate7. Braccio aspersore inferiore8. Gruppo ltro9. Distributore del sale10. Distributori per detersivo e brillantante11. Targhetta matricola12. Pannello comandi13. Tasto Accensione-Spegnimento/Ripristino e relativa spia14. Tasto di selezione programmi15. Indicatore di riempimento del sale16. Indicatore di riempimento del brillantante17. Numero programma e indicatore di durata del ritardo18. Spia Pastiglia19. Display20. Spia Zone Wash21. Tasto Zone Wash22. Tasto di avvio ritardato23. Tasto AVVIO/PAUSA e relativa spia / Pastiglia

SUGGERIMENTO PER IL PRIMO UTILIZZO

Dopo aver completato l’installazione, togliere i fermi dai cestelli e gli elementi elastici di ritegno dal cestello superiore.

RIFORNIMENTO DEL SERBATOIO DEL SALE

L’uso di sale previene la formazione di CALCARE sulla supercie dei piatti e sui componenti della macchina.• È indispensabile che IL SERBATOIO DEL SALE SIA SEMPRE RIFORNITO.• È essenziale quindi che il livello di durezza dell’acqua sia stato impostato.Il serbatoio del sale è situato nella parte inferiore della lavastoviglie (vedere DESCRIZIONE PRODOTTO) e deve obbligatoriamente essere rifornito ogni volta che la spia dell’ indicatore di RIEMPIMENTO SALE posta sul pannello comandi è illuminata.1. Togliere il cestello inferiore e svitare il tappo del serbatoio (ruotare in senso antiorario).2. Solo la prima volta: riempire d’acqua il serbatoio del sale.3. Sistemare opportunamente l’imbuto (vedere gura) e rifornire il serbatoio del sale no all’orlo (circa 1 kg); Non è inconsueto che l’acqua trabocchi leggermente.4. Togliere l’imbuto ed eliminare qualsiasi residuo di sale dall’areacircostante l’apertura.Accertarsi che il tappo sia adeguatamente serrato per evitare l’ingresso di detersivo all’interno della vaschetta durante il programma di lavaggio (ciò potrebbe causare il danneggiamento del dispositivo addolcente senza possibilità di riparazione).Ogni volta che è necessario aggiungere sale, è obbligatorio eseguire la procedura prima dell’inizio del ciclo di lavaggio per evitare rischi di corrosione.

IMPOSTAZIONE DELLA DUREZZA DELL’ACQUA

Per consentire che il dispositivo addolcente dell’acqua agisca al meglio, è essenziale che l’impostazione del livello di durezza dell’acqua tenga conto della sua durezza eettiva nell’utenza domestica. È possibile ottenere il valore di durezza dell’acqua nell’utenza domestica rivolgendosi al proprio fornitore.L’impostazione in fabbrica considera la durezza solitamente consueta PRIMO UTILIZZO

SALE, BRILLANTANTE E DETERSIVO

Il valore predenito per la durezza dell’acqua viene impostato in fabbrica. • Azionare l’apparecchio agendo sul tasto ACCENSIONE/SPEGNIMENTO.• Disattivare l’apparecchio agendo sullo stesso tasto ACCENSIONE/SPEGNIMENTO.

• Tenere premuto il tasto P per 5 secondi, no a udire il segnale corrispondente.
• Azionare l’apparecchio agendo sul tasto ACCENSIONE/SPEGNIMENTO.
• Il numero corrispondente al livello di selezione corrente e l’indicatore di livello del sale lampeggiano entrambi.
• Premere il tasto P per selezionare il livello di durezza dell’acqua richiesto (vedere TABELLA DEI LIVELLI DI DUREZZA DELL’ACQUA).Tabella di durezza dell’acquaLivello °dH Gradi tedeschi °fH Gradi francesi°Clark Gradi inglesi 1 Dolce 0 - 6 0 - 10 0 - 7

Moderatamente dolce7 - 11 11 - 20 8 - 14 3 Medio 12 - 16 21 - 29 15 - 20 4 Dura 17 - 34 30 - 60 21 - 42 5 Molto dura 35 - 50 61 - 90 43 - 62

• Disattivare l’apparecchio agendo sullo stesso tasto ACCENSIONE/ SPEGNIMENTO.La procedura di impostazione è stata completata!Non appena completata tale procedura, avviare uno dei programmi senza carico.Utilizzare soltanto sale di tipo specico per lavastoviglie.Dopo aver versato il sale all’interno della macchina, la spia riempimento SALE si spegne.La mancanza di sale nel serbatoio potrebbe danneggiare l’addolcitore d’acqua e la resistenza per eetto dell’accumulo di calcare.L’uso del sale è consigliato con qualsiasi tipo di detersivo per lavastoviglie. È possibile scaricare le Istruzioni per la sicurezza e le Istruzioni per l’uso dal sito www.blaupunkt-einbaugeraete.com;41

RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE

L’utilizzo di brillantante facilita il processo di ASCIUGATURA delle stoviglie. Il distributore di brillantante A deve essere riempito ogni volta che a spia dell’ indicatore di RIEMPIMENTO BRILLANTANTE sul pannello comandi è illuminata

1. Aprire il distributore B esercitando opportuna pressione e quindi

sollevando la linguetta posta sul coperchio.2. Versare delicatamente il brillantante no al segno che indica il livello di riferimento massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in cui ciò si verichi, asciugare immediatamente il liquido fuoriuscito mediante un panno asciutto.3. Abbassare il coperchio no ad avvertire lo scatto che ne segnala la chiusura.Non versare MAI il brillantante direttamente all’interno della vaschetta.

REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE

Se non si è completamente soddisfatti del processo di asciugatura, è possibile regolare la quantità di brillantante da utilizzare.• Azionare la lavastoviglie agendo sul tasto ACCENSIONE/SPEGNIMENTO.• Disattivare la lavastoviglie utilizzando lo stesso tasto ACCENSIONE/SPEGNIMENTO.

• Premere tre volte il tasto P: si avverte il segnale corrispondente.

• Azionare la lavastoviglie mediante il tasto ACCENSIONE/SPEGNIMENTO.
• Il numero corrispondente alla selezione corrente e la spia del brillantante lampeggiano entrambi.
• Premere sul tasto P per impostare il livello di brillantante corrispondente alla quantità richiesta.• Disattivare utilizzando il tasto ACCENSIONE/SPEGNIMENTO

La procedura di impostazione è stata completata!Nel caso in cui il livello di brillantante sia impostato su ZERO (ECO), il brillantante non viene erogato. In caso di esaurimento del brillantante la spia BRILLANTANTE INSUFFICIENTE non è illuminata. A seconda del modello di lavastoviglie è possibile impostare al massimo 5 livelli di dosaggio. Le impostazioni di fabbrica dipendono dal modello; seguire le istruzioni precedenti in base alle caratteristiche del proprio apparecchio. • In presenza di strisce con sfumature blu sulla supercie dei piatti, impostare un livello di dosaggio basso (1-2).• In presenza di gocce d’acqua o di calcare sulla supercie dei piatti impostare invece dosaggi alti (3-4).

RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO

Per aprire il distributore detersivo utilizzare il dispositivo di apertura C. Versare il detersivo esclusivamente nel distributore D asciutta. Mettere la dose di detersivo per il prelavaggio direttamente all’interno del distributore.1. Per il dosaggio corretto del detersivo fare riferimento ai dati sopra riportati. La vaschetta D contiene indicatori di livello per facilitare il dosaggio del detersivo.2. Eliminare eventuali residui di detersivo dai bordi del distributore e chiudere il coperchio no ad avvertire lo scatto caratteristico.3. Chiudere il coperchio del distributore sollevandolo no a portare il dispositivo di chiusura in sede.Il distributore del detersivo si apre automaticamente quando previsto dal programma in uso.Se si utilizzano detersivi del tipo „All in one”, si consiglia di servirsi del tasto PASTIGLIA per impostare il programma in modo da ottenere sempre i migliori risultati nel lavaggio e nell’asciugatura.L’uso di un detersivo non specico per lavastoviglie potrebbe causare malfunzionamenti o danni all’apparecchio.

La misurazione dei dati per la creazione del programma ECO avviene in condizioni di laboratorio secondo quanto prescritto dalle norme europee EN 60436:2020. Questi programmi non richiedono un pre-trattamento delle stoviglie.*) Non è possibile selezionare tutte le opzioni contemporaneamente. **)Ad eccezione del programma Eco, i valori riportati per gli altri programmi sono puramente indicativi. La durata eettiva può dipendere da molti fattori. quali la temperatura e la pressione dell’acqua di alimentazione. la temperatura ambiente. la dose di detersivo utilizzata. la quantità e il tipo di carico e il suo bilanciamento. la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori può prolungare la durata dei programmi anche di 20 minuti. Programma Fase di asciugatura Opzioni disponibili

Durata programma di lavaggio (h:min)

Consumo d'acqua (litri/ ciclo) Consumo energetico (kWh/ ciclo)

DESCRIZIONE DEI PROGRAMMI

Istruzioni per selezionare il ciclo di lavaggio. 1 ECO Il programma Eco è indicato per le stoviglie mediamente sporche; è il programma più eciente in termini di consumo combinato di acqua ed energia per questo tipo di stoviglie e viene usato per valutare la conformità dell’apparecchio alla legislazione UE in materia di progettazione ecocompatibile. 2 AUTO INTENSIVO Per piatti con sporco normale e residui secchi di cibo. Rileva il livello di sporco delle stoviglie e seleziona il programma adeguato. Durante il rilevamento del livello di sporco, sul display compare un’animazione e la durata del ciclo viene aggiornata. 3 INTENSIVO Programma consigliato per stoviglie molto sporche, particolarmente indicato per padelle e tegami (non adatto per oggetti delicati). 4 DELICATO Programma adatto a oggetti delicati, più sensibili alle temperature elevate, ad esempio bicchieri e tazze. 5 RAPIDO 30’ Programma indicato per un mezzo carico di stoviglie poco sporche e prive di residui secchi. Non è prevista una fase di asciugatura 6 AMMOLLO Da utilizzare per sciacquare le stoviglie da lavare successivamente. Questo programma non richiede detersivo.Note: SIl ciclo Rapido 30’ è indicato per stoviglie poco sporche. È possibile selezionare le varie OPZIONI premendo direttamente il tasto corrispondente (vedi PANNELLO COMANDI). In caso di opzione non compatibile con il programma selezionato vedere la TABELLA DEI PROGRAMMI, il LED corrispondente lampeggia 3 volte in rapida successione ed emette i previsti segnali acustici. L’opzione non è in tal caso abilitata. PASTIGLIA Questa impostazione permette di ottimizzare le prestazioni del programma in base al tipo di detersivo usato. Se si utilizzano più detersivi in forma di unica pastiglia (brillantante, sale e detersivo in 1 dose) premere per 3 secondi il tasto AVVIO/PAUSA (il simbolo corrispondente si illumina). In caso di utilizzo di detersivo in polvere o in forma liquida, l’opzione in oggetto deve essere disattivata. AVVIO RITARDATO È possibile ritardare l’avvio del programma per un tempo compreso tra 1 e 12 ore.1. Premere il tasto AVVIO RITARDATO: sul display appare il simbolo «h» corrispondente; a ogni pressione del tasto aumenta l’intervallo di tempo (1 h, 2 h, ecc. no a un massimo di 12 h) tra il momento in cui i seleziona il programma e l’avvio del ciclo di lavaggio selezionato.2. Selezionare il programma di lavaggio, premere il tasto AVVIO/PAUSA e chiudere la porta entro 4 secondi: Il timer inizia il conto alla rovescia.

3. Una volta trascorso il tempo impostato, l’indicatore «h» si

spegne e inizia il ciclo di lavaggio.Per regolare il tempo di avvio ritardato e selezionare un intervallo di tempo inferiore a quello impostato, premere il tasto AVVIO RITARDATO. Per annullare l’impostazione premere ripetutamente il tasto no allo spegnimento dell’indicatore «h». Una volta avviato il ciclo di lavaggio, non è piùpossibile impostare la funzione di avvio ritardato.

ZONE WASH Nel caso in cui i piatti da lavare siano pochi, per limitare il consumo di acqua, elettricità e detersivo si può utilizzare il programma Mezzo carico.Selezionare il programma richiesto e quindi premere il tasto ZONE WASH: sul display compare il simbolo del cestello prescelto. Come sua impostazione predenita, l’apparecchio esegue il lavaggio in tutti i cestelli.Per il lavaggio esclusivamente di un cestello in particolare, premere ripetutamente il tasto in questione:indicato nel display (cestello inferiore soltanto)indicato nel display (cestello superiore soltanto)indicato nel display (l’opzione è impostata su Spegnimento e l’apparecchio esegue il lavaggio per tutti i cestelli).Ricordarsi di caricare le stoviglie soltanto nel cestello selezionato.Se il cestello superiore viene rimosso, introdurre il detersivo direttamente nell’apparecchio anziché nell’apposita vaschetta.IT

CESTELLO INFERIORE Per pentole, coperchi, piatti, insalatiere, stoviglie, ecc. In teoria conviene disporre piatti e coperchi di grandi dimensioni ai lati, per evitare interferenze con l’elemento aspersore.(esempio di carico nel cestello inferiore)

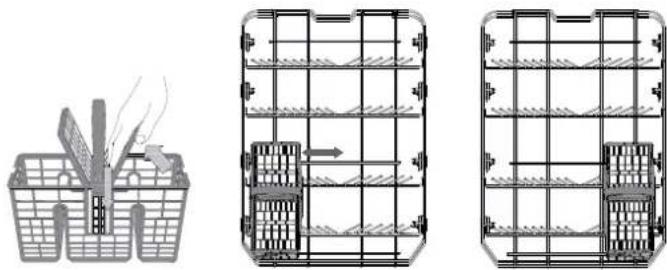

CESTELLO PER LE POSATE

Le griglie tuttavia consentono anche di ottimizzare la disposizione delle posate al suo interno. Il cestello portaposate deve essere sistemato soltanto nella parte anteriore del cestello inferiore.I coltelli e le altre posate con bordi taglienti devono essere riposte nel cestello portaposate con le punte rivolte verso il basso e orizzontalmente nelle sponde ribaltabili del cestello superiore. CESTELLO SUPERIORE Riporvi i piatti poco resistenti e le stoviglie delicate: vetri, tazze, piattini, insalatiere dai bordi bassi.(esempio di carico del cestello superiore)

REGOLAZIONE IN ALTEZZA DEL CESTELLO SUPERIORE

È possibile regolare del cestello superiore nel senso dell’altezza: la posizione rialzata consente di sfruttare al massimo il cestello inferiore per riporvi le stoviglie di dimensioni ingombranti, mentre la posizione ribassata consente di utilizzare le sponde ribaltabili creando lo spazio che esse richiedono e di evitare urti con gli oggetti caricati nel cestello inferiore.Il cestello superiore è munito di regolatore in altezza (vedere gura) che non richiede pressione sulle leve; sollevarlo tenendolo per i lati, non appena si trovi in posizione rialzata. Per ripristinare la posizione ribassata, agire sulle leve A poste ai lati del cestello e abbassare il cestello.Si raccomanda vivamente di non procedere alla regolazione in altezza di cestelli già caricati.Non rialzare o ribassare MAI il cestello agendo su un lato soltanto.

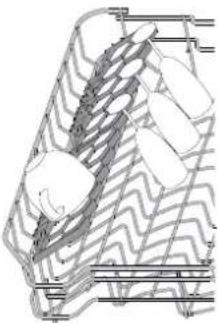

SPONDE RIBALTABILI CON POSIZIONE REGOLABILE

Le sponde ribaltabili laterali possono essere estese o ripiegate per ottimizzare la disposizione delle stoviglie nel cestello.Si possono disporre i bicchieri da vino nelle sponde ribaltabili in modo assolutamente sicuro, inserendone lo stelo negli appositi spazi.In base al modello: – per estendere le sponde occorre farle scorrere verso l’alto e ruotarle oppure sganciarle dai fermi e abbassarle. – per ripiegare le sponde occorre ruotarle e farle scorrere verso il basso oppure sollevarle e agganciarle ai fermi.IT

Vericare che la lavastoviglie sia collegata alla rete idrica e che il ru-binetto dell’acqua sia aperto.

2. AZIONAMENTO DELLA LAVASTOVIGLIE

Aprire la porta e premere il tasto ACCENSIONE/SPEGNIMENTO.

SECONDO NECESSITÀ Selezionare il programma più adatto in base al tipo di stoviglie e alla quantità di sporco in essi presente (vedere la DESCRIZIONE DEI PROGRAMMI) premendo sul tasto P.Selezionare le opzioni richieste (vedere OPZIONI E FUNZIONI).

Avviare il ciclo di lavaggio premendo il tasto AVVIO/PAUSA (il LED si accenderà) e chiudere la porta entro 4 secondi. All'avvio del programma viene emesso un segnale acustico. Se la porta non viene chiusa entro 4 sec. viene emesso il suono di allarme. In questo caso, aprire la porta, premere il tasto AVVIO/PAUSA e richiudere la porta entro 4 sec.

7. FINE DEL CICLO DI LAVAGGIO

La ne del programma è segnalata da segnali acustici e lampeggia il numero del programma sul display. Aprire la porta e disattivare l‘apparecchio premendo sul tasto ACCENSIONE/SPEGNIMENTO. Per evitare bruciature, prima di togliere le stoviglie attendere pochi minuti.Scaricare i cestelli, iniziando da quello inferiore.La macchina si disattiva automaticamente nel corso di determinati periodi di inattività prolungata, al ne di ridurre al minimo il consu-mo di elettricità. Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastovi-glie, ridurre in proporzione la dose di detersivo da utilizzare.

MODIFICA DI UN PROGRAMMA IN CORSO

Nel caso in cui sia stato selezionato il programma sbagliato, è possibile cambiarlo a condizione che sia appena iniziato: aprire lo sportello e premere a lungo il tasto ACCENSIONE/SPEGNIMENTO; l‘apparecchio si spegnerà.Azionare nuovamente la macchina agendo sul tasto ACCENSIONE/SPEGNIMENTO e selezionare il nuovo ciclo di lavaggio con qualsiasi opzione richiesta; Avviare il ciclo di lavaggio premendo il tasto AVVIO/PAUSA (il LED si accende) e chiudere la porta entro 4 secondi.

AGGIUNTA DI ALTRE STOVIGLIE

Senza spegnere l’apparecchio, aprire la porta (il LED AVVIO/PAUSA inizia a lampeggiare) (fare attenzione al vapore MOLTO CALDO!) e introdurre le stoviglie. Premere il tasto AVVIO/PAUSA e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto. INTERRUZIONI ACCIDENTALI In caso di apertura della porta o di interruzione dell'alimentazione elettrica durante un ciclo di lavaggio, il ciclo si interrompe. Premere il tasto AVVIO/PAUSA e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto. CONSIGLI Prima di caricare i cestelli, eliminare tutti i residui di cibo dalle stoviglie e vuotare i bicchieri. Non occorre il risciacquo sotto acqua corrente prima del caricamento. Sistemare le stoviglie in modo che rimangano in sede e non si possano ribaltare; e sistemare le vaschette con le aperture rivolte verso il basso e le parti concave/complesse disposte obliquamente, per consentire all’acqua di lavaggio di raggiungere ogni supercie e scorrervi liberamente. Avvertenza: coperchi, maniglie, vassoi e padelle non devono ostacolare la rotazione degli aspersori.Riporre tutti gli oggetti di piccole dimensioni nel cestello portaposate.Quando molto sporche, riporre piatti e pentole nel cestello inferiore poiché nel relativo settore gli aspersori svolgono un’azione più intensa e consentono migliori prestazioni nel lavaggio.Una volta completata la procedura di carico, accertarsi che gli aspersori possano ruotare liberamente.

STOVIGLIE DI TIPO NON ADATTO

• Stoviglie e posate in legno.• Bicchieri decorati, pezzi di artigianato e piatti antichi. le decorazioni non sono sucientemente resistenti.• Componenti in materiali sintetici che non resistono alle temperature elevate.• Stoviglie in rame e stagno.• Stoviglie sporche di cenere, cera, grasso lubricante o inchiostro.Durante la fase di lavaggio i colori delle decorazioni di bicchieri e pezzi in alluminio/argento possono sbiadire. Alcuni tipi di bicchieri (es. i bicchieri in cristallo) possono divenire opachi anche soltanto dopo un certo numero di lavaggi.

CONSIGLI PER IL RISPARMIO ENERGETICO

• Se la lavastoviglie viene usata secondo le istruzioni del produttore, il lavaggio delle stoviglie a macchina comporta normalmente un MINORE CONSUMO DI ENERGIA e acqua rispetto al lavaggio a mano.• Per ottimizzare l’ecienza della lavastoviglie si raccomanda di avviare il ciclo di lavaggio con l’apparecchio a pieno carico. Caricando la lavastoviglie no alla capacità indicata dal produttore si contribuirà a ridurre i consumi d’acqua e di energia. Per informazioni sul caricamento corretto delle stoviglie, leggere la sezione CARICAMENTO DEI CESTELLI. In caso di carico parziale, si raccomanda di usare le apposite opzioni di lavaggio, se disponibili (Mezzo carico/ Zone Wash/ Multizona), caricando solo i cestelli selezionati. Un caricamento non corretto o eccessivo della lavastoviglie può aumentare il consumo di risorse (acqua, energia e tempo, oltre a una maggiore rumorosità) e ridurre le prestazioni di lavaggio e asciugatura.• Il pre-risciacquo delle stoviglie comporta un maggiore consumo di acqua ed energia e non è consigliato.

DANNEGGIAMENTO DI BICCHIERI E STOVIGLIE

• Utilizzare soltanto bicchieri e porcellane garantite dal produttore per il lavaggio in lavastoviglie.• Utilizzare un detersivo delicato e adatto al tipo di stoviglie in questione• Togliere i bicchieri e gli altri elementi dalla lavastoviglie non appena sia terminato il ciclo di lavaggio. IGIENIZZANTE Per evitare la formazione di cattivi odori e sedimenti vari all’interno della lavastoviglie avviare un programma che preveda temperature elevate almeno una volta al mese. Per eseguire la pulizia dell’apparecchio utilizzare un cucchiaino di detersivo e avviare il ciclo in assenza di carico.

MANUTENZIONE E PULIZIA

PULIZIA DEL GRUPPO FILTRO

Pulire regolarmente il gruppo ltro in modo che nei relativi elementi non si formino ostruzioni e che l’acqua vi scorra regolarmente.L’uso della lavastoviglie con i ltri ostruiti, o con oggetti estranei nel sistema ltrante o nei bracci irroratori, può causare malfunzionamenti e determinare una perdita di prestazioni, un aumento della rumorosità o un maggiore consumo di risorse.Il gruppo ltro è composto da tre elementi ltranti che eliminano la presenza di residui di cibo dall’acqua di lavaggio, rimettendola in cir-colo ai ni del programma:per ottenere le migliori prestazioni durante il lavaggio è necessario che tali elementi siano sempre puliti.Non utilizzare mai la lavastoviglie priva dei ltri o con i ltri allentati.Almeno una volta al mese o ogni 30 cicli di lavaggio,, vericare lo sta-to del gruppo ltro e se necessario pulirlo completamente sotto getto di acqua corrente, servendosi di spazzola metallica e seguendo le istru-zioni sotto riportate:

1. Ruotare il ltro cilindrico A in senso antiorario, quindi estrarlo (Fig. 1).

2. Smontare il ltro a tazza B esercitando una leggera pressione sulle

sponde laterali (Fig. 2).

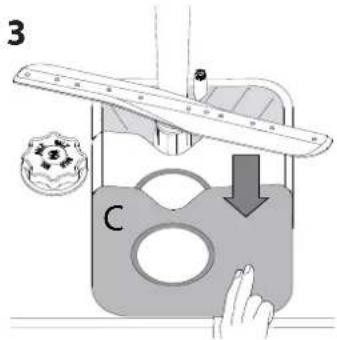

3. Far scorrere il ltro a piastra in acciaio inossidabile C, no ad estrarlo

(Fig. 3).4. Se si trovano oggetti estranei (frammenti di vetro, porcellana, ossa, semi di frutta, ecc.), rimuoverli con attenzione.5. Esaminare il sifone ed eliminare la presenza di qualsiasi residuo di cibo. NON TOGLIERE MAI l’elemento di protezione della pompa di lavaggio (dettaglio di colore nero) (Fig 4).Dopo aver pulito i ltri, rimontare il gruppo e ssarlo correttamente in sede ciò è fondamentale per garantire l’ecienza della lavastoviglie.PULIZIA DEL TUBO DI CARICO ACQUASe i tubi dell’acqua sono nuovi o sono rimasti inutilizzati per un periodo prolungato, prima di eseguire i raccordi necessari far scorrere l’acqua per controllare che sia pulita e priva di impurità. In assenza di tale pre-cauzione, il tubo di carico acqua può risultare ostruito con conseguente danneggiamento della lavastoviglie.

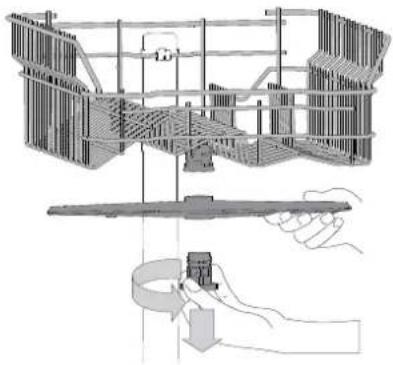

I residui di cibo possono occasionalmente formare incrostazioni sui bracci aspersori e bloccare i fori utilizzati per l’irrorazione dell’acqua. Si raccomanda pertanto di ispezionare di volta in volta i bracci e di pulirli mediante piccola spazzola metallica.Per smontare il braccio aspersore superiore, ruotare l’anello di bloccaggio in plastica in senso antiorario. Il rimontaggio del braccio aspersore deve avvenire in modo che il lato con il maggior numero di fori sia rivolto verso l’altoÈ possibile smontare l’elemento aspersore del cestello inferiore sollevandolo verso l’alto.SISTEMA DI ADDOLCIMENTO DELL’ACQUAL’addolcitore riduce automaticamente la durezza dell’acqua, impedendo la formazione di calcare sulla serpentina e contribuendo a migliorare l’ecienza di lavaggio. Questo sistema si rigenera con il sale, che deve essere perciò rabboccato quando il serbatoio del sale è vuoto. La frequenza di rigenerazione dipende dal livello di durezza impostato - con la durezza dell’acqua impostata al livello 3, la rigenerazione avviene ogni 6 cicli Eco. Il processo di rigenerazione inizia durante il risciacquo nale e termina nella fase di asciugatura, prima del termine del ciclo. • Ogni rigenerazione comporta: un consumo di ~3,5 litri d’acqua;• Un prolungamento di 5 minuti della normale durata del ciclo; • Un consumo di energia minore di 0,005 kWh.

Per le linee guida, la documentazione standard e altre informazioni sui prodotti:

• Oppure, contattare il Servizio Assistenza Tecnica(al numero di telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetta matricola del prodotto. I dati del modello possono essere richiamati usando il codice QR riportato sull’etichetta energetica. L’etichetta riporta anche il codice identicativo del modello che può essere utilizzato per consultare il portale di registrazione su https://eprel.ec.europa.eu

disponibile solo su alcuni modelli

L’indicatore del sale è acceso Il serbatoio del sale è vuoto. (È possibile che, dopo aver riempito il serbatoio, la spia del sale resti accesa per diversi cicli di lavaggio). Riempire il serbatoio con sale (per ulteriori informazioni, vedere pagina 40). Regolare la durezza dell’acqua - vedere la tabella a pagina 40. L’indicatore del brillantante è acceso La vaschetta del brillantante è vuota. (È possibile che, dopo aver riempito la vaschetta, la spia del bril- lantante resti accesa per diversi cicli di lavaggio). Riempire la vaschetta con brillantante (per ulteriori informazioni, vedere pagina 41) La lavastoviglie non si avvia o i comandi non rispondono. L'apparecchio non è stato collegato correttamen- te all'alimentazione elettrica. Inserire la spina nella presa di corrente. Mancanza di corrente. Per ragioni di sicurezza, la lavastoviglie non si riavvia automaticamente al ripristino del- la corrente elettrica. Aprire la porta, premere il tasto AVVIO/PAUSA e richiudere la porta entro 4 secondi. Mancata chiusura della porta lavastoviglie. Spingere con decisione la porta no ad avvertire il caratteristico “clic. Il ciclo è stato interrotto con l’apertura dello sportello per più di 4 secondi. Premere AVVIO/PAUSA e chiudere lo sportello entro 4 secondi. Mancato funzionamento dei vari comandi. Sul display viene visualizzato 9 o 12 e il LED ACCENSIONE/SPEGNIMENTO lampeggia rapidamente Spegnere l’apparecchio premendo il tasto ACCENSIONE/SPEGNIMENTO, riaccenderlo dopo circa un minuto e riavviare il programma. Se il problema persiste, staccare l’apparecchio dalla rete elettrica per 1 minuto, quindi ricollegarlo. Lo scarico della lavastoviglie non avviene. Sul display viene visualizzato 3 e il LED Spegni- mento/Ripristino lampeggia rapida- mente Ciclo di lavaggio non ancora concluso. Attendere la conclusione del ciclo di lavaggio. Tubo di scarico piegato. Vericare che il tubo di scarico non sia piegato (vedere le ISTRUZIONI DI INSTALLAZIONE). Tubo di scarico del lavandino ostruito. Pulire il tubo di scarico del lavandino. Ostruzione ltro a causa di residui di cibo Pulire il ltro (vedere PULIZIA DEL GRUPPO FILTRO). La rumorosità della lavastoviglie è eccessiva. Urto dei piatti tra loro durante il lavaggio. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Produzione eccessiva di schiuma. Il dosaggio del detersivo non è stato stabilito in modo corretto oppure il detersivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DELLA VASCHETTA DEL DETER- SIVO). Per riavviare il ciclo in corso, spegnere e riaccendere la lavastoviglie, scegliere un nuovo programma, premere AVVIO/PAUSA e chiudere lo sportello entro 4 secondi. Non aggiungere altro detersivo I piatti non risultano puliti. Errata disposizione delle stoviglie. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Impedimento nella rotazione dei bracci aspersori a causa dell'interferenza dei piatti. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Il ciclo di lavaggio è eccessivamente delicato. Selezionare il programma adatto (vedere la TABELLA DEI PROGRAMMI). Produzione eccessiva di schiuma. Il dosaggio del detersivo non è stato stabilito in modo corretto oppure il detersivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO). Tappo sul vano brillantante non correttamente chiuso. Accertarsi che il tappo sul distributore brillantante sia chiuso. Filtro sporco oppure ostruito. Pulire il gruppo ltro (vedere CURA E MANUTENZIONE). Mancanza di sale. Riempire il serbatoio del sale (vedere RIEMPIMENTO DEL SERBATOIO SALE). La lavastoviglie non esegue il carico dell'acqua. Sul display viene visualizzato H, 6 e il LED Accensione/ Spegnimento lam- peggia rapidamente Assenza di alimentazione idrica o rubinetto chiuso. Accertarsi che il tubo di alimentazione idrica contenga l’acqua necessaria o che il rubi- netto sia aperto. Il tubo di carico è piegato Accertarsi che il tubo di carico non sia piegato (vedere INSTALLAZIONE) riprogrammare la lavastoviglie e riavviarla. L’elemento ltrante nel tubo di carico è ostruito; è necessario pulirlo. Dopo aver eseguito le operazioni di ispezione e pulizia, spegnere e accendere la lavasto- viglie e avviare un programma nuovo. La lavastoviglie termina il ciclo di la- vaggio troppo presto. Sul display viene visualizzato 15 e il LED Accensione/Spegni- mento lampeggia rapidamente Il tubo di scarico è posizionato troppo in basso o crea un eetto sifone nell’impianto di scarico domestico. Controllare che l’estremità del tubo di scarico si trovi all’altezza corretta (vedere IN- STALLAZIONE). Vericare eventuali eetti sifone nell’impianto di scarico domestico; se necessario, installare una valvola di ingresso aria. Aria nel tubo di mandata dell'acqua. Controllare che non vi siano perdite nell’impianto idraulico o altri problemi che causino l’ingresso di aria. Se la lavastoviglie non funziona correttamente, provare a risolvere il problema consultando l’elenco sotto riportato. Per errori o problemi di altro tipo, contattare un Servizio Assistenza Tecnica autorizzato; i dati di contatto sono riportati nel libretto di garanzia. MADE IN EU220-240V ~50Hz 0,05 - 1 MPaMAX: 1900W 1800WTYPE:DWL-DEA701-BIEC 436 Model XXXXXXXXXX XXXXXXXXXXXX XXXXXXXXXXXX SERVICE[BAR-CODE AREA]XXXXXXXXXX XXXXXXXXXXXXI.C. XXXXXXXXXXXX S/N XXXXXXXXXXXXFXXXXXX RMMDDXXXX47

Prima di utilizzare l’apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consultazioni successive. Questo manuale e l’apparecchio sono corredati da importanti avvertenze di sicurezza, da leggere e rispettare sempre. Il fabbricante declina qualsiasi responsabilità che derivi dalla mancata osservanza delle presenti istruzioni di sicurezza, da usi impropri dell’apparecchio o da errate impostazioni dei comandi. Tenere i bambini di età inferiore a 3 anni lontani dall’apparecchio. Senza la sorveglianza costante di un adulto, tenere l’apparecchio fuori dalla portata dei bambini di età inferiore a 8 anni. L’uso di questo apparecchio da parte di bambini di età superiore agli 8 anni, di persone con ridotte capacità siche, sensoriali o mentali o di persone sprovviste di esperienza e conoscenze adeguate è consentito solo con un’adeguata sorveglianza, o se tali persone siano state istruite sull’utilizzo sicuro dell’apparecchio e siano consapevoli dei rischi. Vietare ai bambini di giocare con l’apparecchio. La pulizia e la manutenzione ordinaria non devono essere e󰀨ettuate da bambini senza la supervisione di un adulto. USO CONSENTITO ATTENZIONE: l’apparecchio non è destinato ad essere messo in funzione mediante un dispositivo di commutazione esterno, ad esempio un temporizzatore, o attraverso un sistema di comando a distanza separato. L’apparecchio è destinato all’utilizzo domestico e ad analoghe applicazioni quali: aree di cucina per il personale di negozi, u󰀩ci e altri contesti lavorativi; agriturismi; camere di hotel, motel, bed & breakfast e altri ambienti residenziali. Il numero massimo di coperti è indicato nella scheda del prodotto. La porta non deve essere lasciata aperta, perché in questa posizione può creare un pericolo di inciampo. La porta aperta può sostenere solo il carico del cestello estratto, stoviglie comprese. Non utilizzare la porta come base di appoggio e non sedersi né salire sulla stessa. ATTENZIONE: I detersivi per lavastoviglie sono fortemente alcalini. In caso di ingestione possono essere estremamente pericolosi. Evitare il contatto con la pelle e gli occhi e tenere i bambini lontani dalla lavastoviglie quando la porta è aperta. Al termine del ciclo di lavaggio, controllare che la vaschetta del detersivo sia vuota. ATTENZIONE: Coltelli e altri utensili appuntiti devono essere caricati nel cestello con la punta verso il basso, o devono essere disposti in posizione orizzontale per evitare il rischio di tagli. Questo apparecchio non è adatto per l’uso professionale. Non utilizzare l’apparecchio all’aperto. Non conservare sostanze esplosive oppure inammabili (ad es. taniche di benzina o bombolette spray) all’interno o in prossimità dell’apparecchio, per evitare il pericolo di incendi. L’apparecchio deve essere usato solo per il lavaggio di stoviglie in ambienti domestici secondo le istruzioni del presente manuale. L’acqua nella lavastoviglie non è potabile. Usare solo detersivi e additivi indicati per lavastoviglie automatiche. Quando si aggiunge sale all’addolcitore d’acqua, eseguire subito un ciclo per evitare danni ai componenti interni dovuti a corrosione. Conservare il detersivo, il brillantante e il sale rigenerante fuori dalla portata dei bambini. Prima di eseguire gli interventi di assistenza e manutenzione, chiudere il rubinetto dell’acqua e staccare l’apparecchio dalla rete elettrica. L’apparecchio deve essere scollegato dalla rete elettrica anche in caso di malfunzionamento. INSTALLAZIONE Per evitare il rischio di lesioni personali, le operazioni di movimentazione e installazione dell’apparecchio devono essere eseguite da almeno due persone. Per le operazioni di disimballaggio e installazione utilizzare i guanti protettivi per non procurarsi tagli. Per collegare la lavastoviglie alla rete dell’acqua, usare solo tubi nuovi. I tubi vecchi non devono essere riutilizzati. Tutti i tubi devono essere collegati saldamente per evitare che si scolleghino durante il funzionamento. È necessario adempiere alle normative dell’ente erogatore dell’acqua potabile locale. Pressione di alimentazione dell’acqua: 0,05 - 1,0 MPa. L’apparecchio deve essere installato contro una parete o all’interno di un mobile per limitare l’accesso al suo lato posteriore. Per le lavastoviglie dotate di aperture di ventilazione nella base, si raccomanda di non ostruire le aperture con un tappeto. Le operazioni di installazione, compresi gli eventuali allacci alla rete idrica e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualicato. Non riparare né sostituire alcuna parte dell’apparecchio48

a meno che ciò non sia espressamente indicato nel manuale d’uso. Tenere i bambini a distanza dal luogo dell’installazione. Dopo aver disimballato l’apparecchio, controllare che l’apparecchio non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza. A installazione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di so󰀨ocamento. Per evitare rischi di scosse elettriche, prima di procedere all’installazione scollegare l’apparecchio dalla rete elettrica. Durante l’installazione, accertarsi che l’apparecchio non possa danneggiare il cavo di alimentazione e causare così rischi di scosse elettriche. Attivare l’apparecchio solo dopo avere completato la procedura di installazione. Se la lavastoviglie viene installata come modulo terminale lasciando accessibile il pannello laterale, la zona delle cerniere deve essere rivestita per evitare il rischio di lesioni. La temperatura dell’acqua di carico dipende dal modello di lavastoviglie. Se il tubo di carico installato presenta la marcatura “25°C max”, la temperatura dell’acqua massima consentita è di 25°C. Per tutti gli altri modelli, la temperatura dell’acqua massima consentita è di 60°C. Non tagliare i tubi e in presenza di un apparecchio dotato del sistema di arresto dell’acqua non immergere in acqua la scatola di plastica del tubo di allacciamento. Se i essibili non sono su󰀩cientemente lunghi, rivolgersi a un rivenditore specializzato locale. Assicurarsi che i tubi di alimentazione e scarico acqua non presentino pieghe o strozzature. Vericare la tenuta del tubo di carico e di scarico prima della prima messa in funzione. Controllare che i quattro piedini siano bene in appoggio e stabili sul pavimento, se necessario regolarli, e controllare che la lavastoviglie sia perfettamente in piano usando una livella a bolla d’aria. AVVERTENZE ELETTRICHE La targhetta matricola si trova sulla porta della lavastoviglie (visibile a porta aperta). Deve essere possibile scollegare l’apparecchio dalla rete elettrica disinserendo la spina, se questa è accessibile, o tramite un interruttore multipolare installato a monte della presa, mentre il collegamento a terra dell’apparecchio deve essere conforme alle norme di sicurezza elettrica nazionali. Non utilizzare cavi di prolunga, prese multiple o adattatori. Una volta terminata l’installazione, i componenti elettrici non dovranno più essere accessibili. Non utilizzare l’apparecchio quando si è bagnati oppure a piedi nudi. Non accendere l’apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomalie di funzionamento o se l’apparecchio è caduto o è stato danneggiato. Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un tecnico qualicato per evitare situazioni di pericolo o rischi di scosse elettriche. Se la spina fornita in dotazione non è adatta alla propria presa, contattare un tecnico qualicato. Evitare di tirare il cavo di alimentazione. Non immergere il cavo di alimentazione o la spina nell’acqua. Tenere il cavo di alimentazione lontano dalle superci calde.

PULIZIA E MANUTENZIONE

ATTENZIONE: Per evitare rischi di folgorazione, prima di qualsiasi intervento di manutenzione accertarsi che l’apparecchio sia spento e scollegato dall’alimentazione elettrica. Per evitare il rischio di lesioni personali, utilizzare guanti protettivi (rischio di lacerazione) e scarpe di sicurezza (rischio di contusione); assicurarsi che qualsiasi movimentazione sia eseguita da due persone (ridurre il carico); mai utilizzare pulitrici a getto di vapore (rischio di scosse elettriche). Le riparazioni non professionali e non autorizzate dal produttore potrebbero comportare un rischio per la salute e la sicurezza, per il quale il produttore non può essere ritenuto responsabile. Qualsiasi difetto o danno causato da riparazioni o interventi di manutenzione non professionali non sarà coperto dalla garanzia, i cui termini sono descritti nel documento consegnato con l’unità.

SMALTIMENTO DEL MATERIALE DI

IMBALLAGGIO Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo del riciclaggio . Le varie parti dell’imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalle autorità locali. SMALTIMENTO ELETTRODOMESTICI Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettando le normative locali in materia. Per49

ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l’u󰀩cio locale competente, il servizio di raccolta dei riuti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le conseguenze negative per l’ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo apparecchio non deve essere smaltito come riuto domestico, bensì conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.

CONSIGLI PER IL RISPARMIO ENERGETICO

Il programma Eco è indicato per le stoviglie mediamente sporche; è il programma più e󰀩ciente in termini di consumo combinato di acqua ed energia per questo tipo di stoviglie e viene usato per valutare la conformità dell’apparecchio alla legislazione UE in materia di progettazione ecocompatibile. Caricando la lavastoviglie no alla capacità indicata dal produttore si contribuirà a ridurre i consumi d’acqua e di energia. Il pre- risciacquo manuale delle stoviglie comporta un maggiore consumo di acqua ed energia e non è consigliato. Se la lavastoviglie domestica viene usata secondo le istruzioni del produttore, il lavaggio a macchina delle stoviglie comporta normalmente un minore consumo di energia e acqua rispetto al lavaggio a mano.ES
