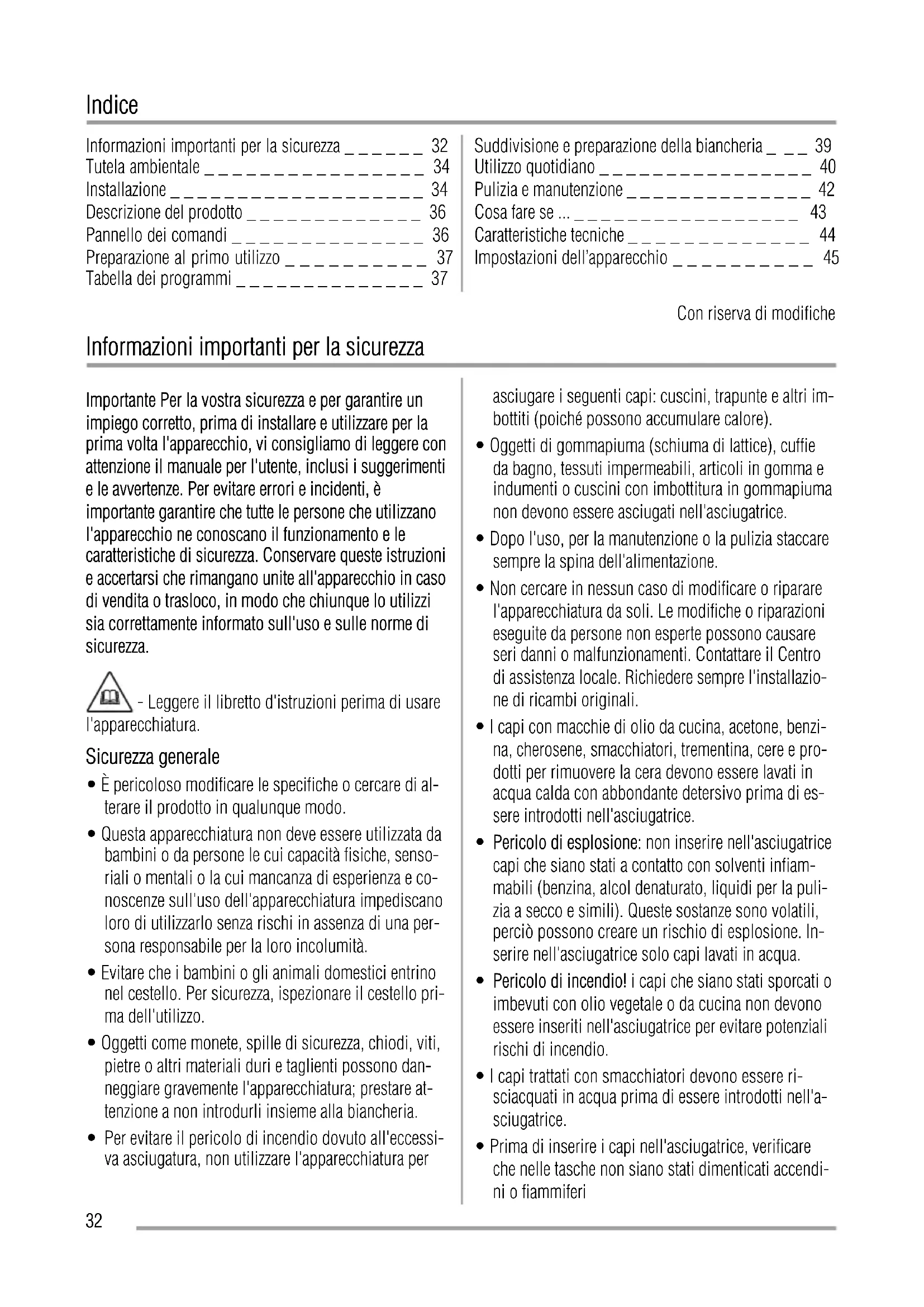

MANUALE UTENTE TCES 7000 ZANUSSI

Informazioni importanti per la sicurezza	32
Tutela ambientale	34
Installazione	34
Descrizione del prodotto	36
Pannello dei comandi	36
Preparazione al primo utilizzo	37
Tabella dei programmi	37

Suddivisione e preparazione della biancheria _ _ 39

Utilizzo quotidiano _ _ 40

Pulizia e manutenzione _ 42

Cosa fare se ... _ 43

Caratteristiche tecniche _ 44

Impostazioni dell'apparecchio _ 45

Con riserva di modifiche

Informazioni importanti per la sicurezza

Importante Per la vostra sicurezza e per garantire un impiego corretto, prima di installare e utilizzare per la prima volta l'apparecchio, vi consigliamo di leggere con attenzione il manuale per l'utente, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza.

- Leggere il libretto d'istruzioni perima di usare

l'apparecchiatura.

Sicurezza generale

• È pericoloso modificare le specifiche o cercare di alterare il prodotto in qualunque modo.
• Questa apparecchiatura non deve essere utilizzata da bambini o da persone le cui capacità fisiche, sensoriali o mentali o la cui mancanza di esperienza e conoscenze sull'uso dell'apparecchiatura impediscano loro di utilizzarlo senza rischi in assenza di una persona responsabile per la loro incolumità.
• Evitare che i bambini o gli animali domestici entrino nel cestello. Per sicurezza, ispezionare il cestello prima dell'utilizzo.
• Oggetti come monete, spille di sicurezza, chiodi, viti, pietre o altri materiali duri e taglienti possono danneggiare gravemente l'apparecchiatura; prestare attenzione a non introdurli insieme alla biancheria.
• Per evitare il pericolo di incendio dovuto all'eccessiva asciugatura, non utilizzare l'apparecchiatura per

asciugare i seguenti capi: cuscini, trapunte e altri im- bottiti (poiché possono accumulare calore).
- Oggetti di gommapiuma (schiuma di lattice), cuffie da bagno, tessuti impermeabili, articoli in gomma e indumenti o cuscini con imbottitura in gommapiuma non devono essere asciugati nell'asciugatrice.
- Dopo l'uso, per la manutenzione o la pulizia staccare sempre la spina dell'alimentazione.
- Non cercare in nessun caso di modificare o riparare l'apparecchiatura da soli. Le modifiche o riparazioni eseguite da persone non esperte possono causare seri danni o malfunzionamenti. Contattare il Centro di assistenza locale. Richiedere sempre l'installazione di ricambi originali.
- I capi con macchie di olio da cucina, acetone, benzina, cherosene, smacchiatori, trementina, cere e prodotti per rimuovere la cera devono essere lavati in acqua calda con abbondante detersivo prima di essere introdotti nell'asciugatrice.
- Pericolo di esplosione: non inserire nell'asciugatrice capi che siano stati a contatto con solventi infiammabili (benzina, alcol denaturato, liquidi per la pulizia a secco e simili). Queste sostanze sono volatili, perciò possono creare un rischio di esplosione. Inserire nell'asciugatrice solo capi lavati in acqua.
- Pericolo di incendio! i capi che siano stati sporcati o imbevuti con olio vegetale o da cucina non devono essere inseriti nell'asciugatrice per evitare potenziali rischi di incendio.
- I capi trattati con smacchiatori devono essere risciacquati in acqua prima di essere introdotti nell'asciugatrice.
- Prima di inserire i capi nell'asciugatrice, verificare che nelle tasche non siano stati dimenticati accendi-ni o fiammiferi

Avvertenza

• Non arrestare mai l'asciugatrice prima del termine del ciclo di asciugatura. Nel caso sia assolutamente necessario, fare attenzione perché la biancheria e il cestello possono essere molto caldi. Pericolo di incendio!
• Non lasciare che si accumulino residui e lanugine nell'asciugatrice.
• Pericolo di scosse elettriche! Non pulire l'apparecchiatura con getti d'acqua.
• L'ultima fase del programma di asciugatura è una fase di raffreddamento per proteggere i capi di biancheria.
• Non introdurre nell'asciugatrice capi che siano stati lavati con sostanze chimiche industriali.
• Assicurare la buona ventilazione nell'ambiente in cui è installata la macchina.

Installazione

• Questa apparecchiatura è pesante. Prestare attenzione quando occorre spostarlo.
• Al momento del disimballaggio, verificare che l'apparecchiatura non abbia subito danni durante il trasporto. In caso di dubbi, non utilizzarlo e rivolgersi al Centro di assistenza.
• Disimballare completamente l'apparecchiatura prima dell'installazione. L'eliminazione incompleta dei materiali di imballaggio può causare gravi danni all'apparecchiatura. Vedere la relativa sezione del libretto di istruzioni.
• Se si rendesse necessaria una modifica all'impianto elettrico per l'installazione dell'apparecchiatura, l'intervento dovrà essere effettuato da personale qualificato e competente.
• Se l'apparecchiatura è installata su un pavimento in moquette o un tappeto, regolare i piedini in modo da permettere una corretta circolazione dell'aria.
• Dopo aver installato la macchina, controllare che non sia posata sul cavo elettrico di alimentazione.
• Se l'asciugatrice è installata sopra la lavabiancheria, deve obbligatoriamente essere utilizzato l'apposito kit di montaggio (accessorio opzionale).

Uso

- Questa apparecchiatura è destinata solo all'uso domestico. e non deve essere utilizzato per scopi diversi da quelli per il quale è stato progettato.

- Introdurre solo capi idonei ad essere asciugati a macchina. Seguire le istruzioni riportate sull'etichetta dei singoli capi.

• Non introdurre nell'asciugatrice capi non lavati.

- Non caricare eccessivamente l'apparecchiatura. Vedere la relativa sezione del libretto di istruzioni.

- Non introdurre nell'asciugatrice capi ancora troppo bagnati.

- Non introdurre nell'asciugatrice indumenti che siano stati a contatto con prodotti volatili a base di petrolio. Se si utilizza uno smacchiatore o un detergente volatile, attendere che il prodotto sia completamente evaporato prima di introdurre i capi nell'apparecchiatura.

- Per scollegare il cavo di alimentazione dalla presa elettrica; afferrare direttamente la spina ed evitare di tirare il cavo.

- Non utilizzare mai l'asciugatrice se il cavo di alimentazione, il pannello dei comandi, il piano di lavoro o la base sono danneggiati in modo tale da rendere accessibili le parti interne.

- Ammorbidenti o prodotti simili devono essere utilizzati come specificato nelle istruzioni del produttore.

- Attenzione – superficie molto calda : non toccare il coprilampada dello sportello se la luce è accesa. Solo per le asciugatrici dotate di luce interna

Sicurezza bambini

• Questa apparecchiatura non deve essere utilizzata da bambini o persone inferme senza supervisione.
• I bambini non sono in grado di riconoscere i rischi associati alle apparecchiature elettriche. È consigliabile controllare che i bambini non giochino con l'apparecchiatura.

Avvertenza

• Pericolo di soffocamento! I componenti di imballaggio (come il polistirolo o i sacchetti di plastica) possono essere molto pericolosi. Tenerli fuori dalla portata dei bambini.
• Tenere in un luogo sicuro e al di fuori della portata dei bambini anche tutti i detersivi.
• Evitare che i bambini o gli animali domestici entrino nel cestello.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Dove portare gli apparecchi fuori uso?

In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.

Smaltimento apparecchio

Avvertenza

Togliere la spina principale dalla presa quando no si prevede più di utilizzare l'apparecchio. Tagliare il cavo di rete e smaltirlo insieme alla spina. Distruggere il gancio di chiusura dello sportello per evitare che i bambini possano rimanere intrappolati all'interno del cesto e mettere in pericolo la propria vita.

Installazione

Importante L'apparecchiatura deve essere spostata o trasportata unicamente in posizione verticale.

Posizionamento dell'apparecchiatura

• Per ragioni di comodità, si consiglia di collocare l'asciugatrice vicino alla lavabiancheria.
• L'asciugatrice deve essere installata in luogo pulito.
• L'aria deve circolare liberamente attorno all'apparecchiatura. Non ostruire la griglia di ventilazione frontale o le griglie di entrata dell'aria sul retro dell'apparecchiatura.
• Per assicurare un funzionamento più silenzioso e con meno vibrazioni, collocare l'asciugatrice su una superficie solida e piana.

Materiale di imballaggio

I materiali di imballaggio sono ecologici e possono essere smaltiti. I materiali in plastica sono contrassegnati da marchi, per es. >PE<, >PS< ecc. per consentirne il corretto smaltimento.

Suggerimenti per la protezione dell'ambiente

• Nell'asciugabiancheria la biancheria diventa morbida e soffice. Non è perciò necessario utilizzare ammor-bidenti o altri additivi durante il lavaggio.
• Per limitare i consumi dell'asciugabiancheria, adottare i seguenti accorgimenti:
• Mantenere sempre libere le fessure di ventilazione alla base dell'apparecchio;
• Attenersi ai volumi di carico indicati nella tabella dei programmi;
• Assicurare la buona ventilazione nell'ambiente in cui è installata la macchina;
• Pulire il filtro ultrafine e il filtro fine dopo ogni ciclo di asciugatura;
• Centrifugare accuratamente la biancheria prima dell'asciugatura.

Il consumo di elettricità dipende dalla velocità di centrifuga impostata nella lavatrice. Quanto mag- e è la velocità di centrifuga, tanto minore è il consu- elettrico.

• Quando l'apparecchiatura è stata posizionata, controllare che sia in piano servendosi di una livella. Se l'apparecchiatura non è in piano, sollevare o abbassare i piedini.
• I piedini non devono essere rimossi. Non ridurre la distanza libera dal pavimento con tappeti, passatoie o simili. Si potrebbe causare un surriscaldamento che comprometterebbe il funzionamento dell'appa-recchiatura.

Importante

• L'aria calda emessa dall'asciugatrice può raggiunge-re temperature fino a 60°C. L'apparecchiatura non deve essere installata su pavimenti non resistenti alle temperature elevate.
• Per non compromettere la prestazione dell'asciuga-trice, durante il funzionamento la temperatura am-biente non deve essere inferiore a +5°C e superiore a +35°C.
• Trasportare l'apparecchiatura solo in posizione verticale.
• L'apparecchiatura non deve essere installata dietro una porta bloccabile, una porta scorrevole o una porta con una cerniera sul lato opposto a quello dell'apparecchiatura in modo tale da impedire l'apertura completa dell'asciugatrice.

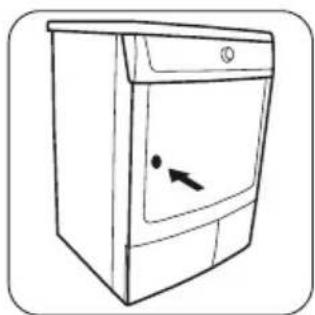

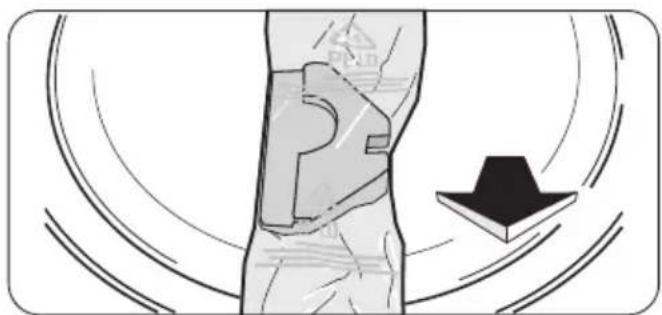

Rimozione del materiale di imballaggio

Attenzione Prima di utilizzare l'apparecchio, tutti i materiali di imballaggio utilizzati per il trasporto devono essere rimossi.

1. Aprire lo sportello 2. Togliere le strisce adesive applicate all'interno, sulla parte superiore del cestello.

1. Togliere le pellicole e le protezioni in polistirolo dalla macchina.

Collegamento elettrico

I particolari sulla tensione di rete, sul tipo di corrente e sui fusibili richiesti sono riportati sulla targhetta nominale. Tale targhetta è montata vicino all'apertura (vedere il capitolo sulla "Descrizione del prodotto").

Avvertenza Il fabbricante declina qualsiasi responsabilità per danni o lesioni che possano derivare dalla mancata conformità alle precauzioni di sicurezza sopra riportate.

Dovesse essere necessario sostituire il cavo elettrico, il lavoro dovrà essere effettuato dal nostro centro di assistenza.

Avvertenza Il cavo di alimentazione deve potere essere accessibile dopo l'installazione della macchina.

Modifica della chiusura dello sportello

Per semplificare le operazioni di carico e scarico degli indumenti, è possibile modificare il lato di apertura dello sportello.

Avvertenza La chiusura dello sportello può essere modificata solo da uno specialista.

Contattare il servizio di assistenza locale. La modifica della chiusura dello sportello viene effettuata a spese dell'utente.

Accessori

- Kit di installazione in colonna

i Disponibile presso il Centro di assistenza o il rivenditore

Presso i rivenditori autorizzati e i centri di assistenza tecnica è disponibile un kit che permette di installare l'asciugabiancheria sopra una lavabiancheria a carica frontale con una profondità di 60 cm. Il kit è disponibile con o senza ripiano estraibile. Leggere con attenzione le istruzioni di montaggio contenute nel kit. La lavabiancheria deve essere posizionata sotto l'asciugatrice.

Leggere attentamente le istruzioni fornite con il kit.

- Kit di scarico

i Disponibile presso il Centro di assistenza o il rivenditore

Serve per scaricare direttamente la condensa in un lavello, un sifone, una conduttura, ecc. Il contenitore

della condensa non deve più essere svuotato, ma deve restare installato nella macchina nella posizione prevista.

Leggere attentamente le istruzioni fornite con il kit.

- Piedistallo con cassetto

Disponibile presso il Centro di assistenza o il rivenditore

Per posizionare l'asciugatrice ad un'altezza ottimale e guadagnare spazio aggiuntivo (ad es. per riporre il bucato).

Leggere attentamente le istruzioni fornite con il kit.

Descrizione del prodotto

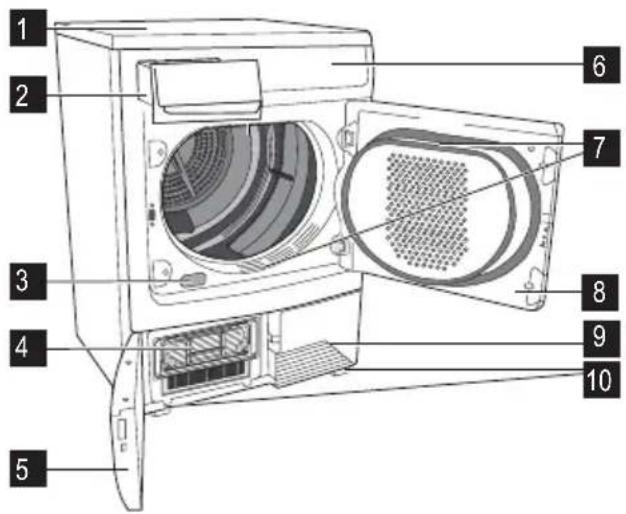

Descrizione dell'elettrodomestico

1 Piano di lavoro
2 anica
3 Barghetta del modello
4 Scambiatore di calore
5 Sportello dello scambiatore di calore
6 Pannello dei comandi
7 Filtri
8 sportello
9 Griglia di ventilazione
10 Piedini regolabili

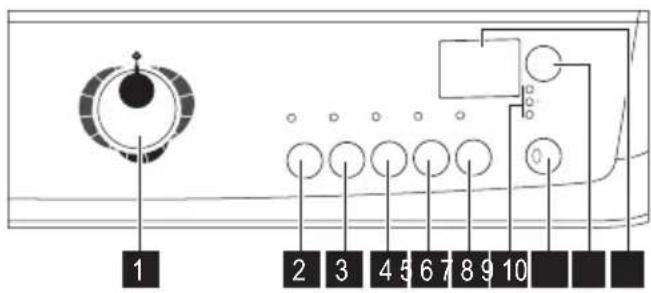

Pannello dei comandi

1 2 3 4 5 6 7 8 9 10

- Spia Serbatoio

8 ▷ Tasto AVVIO/PAUSA
9 Tasto Delay
10 Display

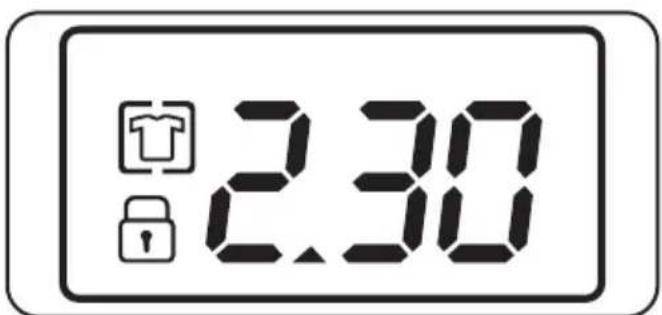

Indicazioni visualizzate sul display

2.30

1 Selettore dei programmi e ○ interruttore OFF
2 Tasto Asciugatura Delicata
3 Tasto Extra Antipiega
4 = ⏰ Tasto Rapido
5 Tasto Segnale acustico
6 Tasto Tempo
7 indicatori di stato

• Spia Scambiatore di calorel
• Spia Filtri

SIMBOLO DESCRIZIONE
2 . 30	Tempo residuo (durata di un pro-gramma, tempo della partenza ritar-data)
	Protezione bambini

SIMBOLO DESCRIZIONE
	Fase antipiega
Err	Errore, selezione errata

Preparazione al primo utilizzo

Per rimuovere ogni eventuale residuo di fabbricazione, pulire il cestello dell'asciugatrice con un panno umido o effettuare un ciclo d'asciugatura breve (30 min.) con panni umidi nel cesto.

1. Ruotare il selettore sul programma ⏻ TEMPO .
2. Premere il tasto ▷ AVVIO/PAUSA .

Tabella dei programmi
Panoramica dei programmi

Programmi	Carico massimo (peso asciutto)	Altre funzioni/opzioni Impiego/Caratteristiche	Simbolo sull'etichetta
☑ COTONI EXTRA ASCIUTTO	7 kg	Tutti 1) tranne ☑TEMPO	Asciugatura completa di bian-cheria spessa o multistrato, ad es. asciugamani in spugna, ac-cappatoi.
☑ COTONI Molto asciutto	7 kg	Tutti tranne ☑TEMPO	Asciugatura completa di bian-cheria spessa o multistrato, ad es. asciugamani in spugna, ac-cappatoi.
☑ COTONI to asciutto 2)	7 kg	Tutti tranne ☑TEMPO	Asciugatura completa di tessuti di spessore normale, ad es. arti-coli in spugna, maglieria, asciu-gamani.
☑ COTONI DO 2)	7 kg	Tutti tranne ☑TEMPO	Per tessuti sottili da ripassare col ferro, per esempio maglieria o camicie.
☑ COTONI PRONTO STIRO 2)	7 kg	Tutti tranne ☑TEMPO	Per tessuti sottili che devono es-sere stirati, per esempio maglie, magliette di cotone.
Programmi	Carico massimo (peso asciutto)	Altre funzioni/opzioni Impiego/Caratteristiche		Simbolo sull'etichetta
EXTRA	3 kg	Tutti tranneTEMPO	Asciugatura completa di tessuti spessi o multistrato, per esem-pio maglioni, biancheria da let-to, tovaglie.	3)
Molto asciutto 2)	3 kg	Tutti tranneTEMPO	Per tessuti sottili da non stirare, ad es. camicie di tessuti misti, tovaglie, indumenti dei bambini, calzini, articoli di corsetteria.	3)
PRONTO STIRO	3 kg	Tutti tranneTEMPO	Per tessuti sottili che devono es-sere stirati, per esempio maglie, magliette di cotone.	3)
	3 kg	Asciugatura Delicata 4), Extra Antipiega, SEGNALE ACUSTICO, Delay	Per asciugare tessuti in cotone e sintetici, a basse temperature.	3)
	7 kg	Asciugatura Delicata, Extra Antipiega, SEGNALE ACUSTICO, Delay TEM-PO	Per un'asciugatura più intensa di singoli capi di biancheria.	3)
JEANS	7 kg	Asciugatura Delicata, Extra Antipiega, SEGNALE ACUSTICO, Delay	Per capi sportivi, come jeans, felpe e simili, in tessuti di spes-sore diverso (ad es. su colletto, polsini e cuciture).	3)

Programmi	Carico massimo (peso asciutto)	Altre funzioni/opzioni Impiego/Caratteristiche	Simbolo sull'etichetta
Stiro Facile	1 kg (o 5 cami-cie)	Asciugatura Delicata, Extra Antipiega, SEGNALE ACUSTICO, Delay	Programma speciale con tratta-mento antipiega per tessuti misti come camicie e camicette; riduce al minimo la fatica dello stiro.Il risultato dipende dal tipo e dalla finitura di tessuto. Inserire i capi nell'asciugatrice subito dopo la centrifuga; una volta asciugati, toglierli immediata-mente e appenderli su un ap-pendiabiti.
BABY	2 kg	Asciugatura Delicata, Extra Antipiega, SEGNALE ACUSTICO, Delay	Il ciclo Baby è un programma speciale per maglioni "pronti a essere indossati" dopo l'asciugatura.
RAFFREDDA-MENTO	1 kg	SEGNALE ACUSTICO	Programma speciale, della durata di circa 10 minuti, per rinfrescare o pulire delicatamente tessuti con prodotti di pulizia e asciugatura disponibili sul mercato (utilizzare solo prodotti dichiarati idonei all'uso nell'asciugatrice dal produttore; osservare le istruzioni per l'uso del produt-tore).

1) Il ✉tasto Asciugatura Delicata non è disponibile con =∅ RAPIDO

2) In conformità alla norma IEC61121

3) Selezionare l'opzione Asciugatura Delicata

4) Auto (Automatico)

Suddivisione e preparazione della biancheria

Suddivisione della biancheria

- Suddivisione per tessuto: - Cotone/lino per i programmi del gruppo Cotoni.

• Misti e capi sintetici per i programmi del gruppo Sintetici.
• Suddivisione in base all'etichetta: Le etichette indicano:

Possibilità di asciugatura a macchina

Asciugatura a temperatura normale

Asciugatura a temperatura ridotta

Asciugatura nell'asciugabiancheria non possibile

Importante Non introdurre nell'apparecchio biancheria che in base alle indicazioni dell'etichetta non sia idonea all'asciugatura a macchina.

Questo apparecchio può essere utilizzato per tutti i capi lavati che in base alle indicazioni dell'etichetta siano idonei all'asciugatura a macchina.

• Non asciugare tessuti colorati nuovi insieme a capi di colore chiaro. I colori dei tessuti potrebbero dif-fondersi.
• Non asciugare capi in jersey e maglieria con il programma Extra. I capi potrebbero restringersi!

Preparazione della biancheria

• Per evitare che la biancheria resti aggrovigliata: Chiudere cerniere, abbottonare fodere di piumini e annodare lacci liberi o nastri (esempio, grembiuli).
• Svuotare le tasche. Rimuovere oggetti di metallo (graffette, spille di sicurezza, eccetera).
• Rivoltare capi con tessuti a doppio strato (per esempio nel caso di giacche con interno in cotone, lo strato in cotone deve trovarsi all'esterno). Questi tessuti si asciugheranno meglio.

Utilizzo quotidiano

Accensione

Ruotare il selettore dei programmi impostandolo su qualsiasi programma. La macchina si accende.

Istruzioni

4 ①

5

Asciugatura Delicata

Importante Non caricare eccessivamente l'apparecchio. Rispettare il volume di carico massimo.

Pesi della biancheria

Tipo di tessuto Peso
Accappatoio 1.200 g
Tovagliolo 100 g
Copripiumino 700 g
Lenzuolo 500 g
Federa 200 g
Tovaglia 250 g
Asciugamani in spugna 200 g
Strofinaccio 100 g
Camicia da notte 200 g
Mutandine donna 100 g
Camicia da lavoro uomo 600 g
Camicia da lavoro uomo 200 g
Pigiama uomo 500 g
Camicia da donna	100 g
Mutande uomo	100 g

Asciugatura delicata con calore ridotto sui tessuti delicati e sui tessuti sensibili alle temperature (ad esempio acrilico, viscosa), indicati sull'etichetta con:

Extra Antipiega

Prolunga la fase antipiega a 90 minuti in totale. La biancheria si mantiene morbida e senza pieghe.

=① Rapido

Premendo questo tasto, il tempo di asciugatura è ridotto in tutti i programmi 🕒 COTONI e 📄 SINTETI-CI.

SEGNALE ACUSTICO

Segnale acustico che indica:

• Fine ciclo
• Inizio e fine della fase antipiega
• Interruzione del ciclo
• Errore

TEMPO

Dopo aver specificato il programma di Asciug. a tempo. La durata del programma è compresa tra 10 minuti e 2 ore, con incrementi di 10 minuti.

Delay

Consente di ritardare l'inizio di un programma di asciugatura da un minimo di 30 min. fino ad un massimo di 20 ore Premere il tasto Partenza ritardata ripetutamente fino a che non viene visualizzato sul display l'orario di partenza ritardata desiderato.

Impostazione della sicurezza bambini

Per impedire che un programma sia avviato o modificato accidentalmente, è possibile impostare la sicurezza bambini. Questa funzione consente di bloccare tutti i tasti e la manopola dei programmi. Per attivare o disattivare la sicurezza bambini, tenere premuti contemporaneamente i tasti 🎨 Asciugatura Delicata e 📋 XTRA ANTIPIEGA per 5 secondi.

• Prima dell'inizio del programma: l'apparecchiatura non può essere utilizzata
• Dopo l'inizio del programma: il programma in funzione non può essere modificato
  Il simbolo 📋 viene visualizzato nel display per indicare che la funzione di sicurezza per i bambini è stata attivata.
  Il dispositivo di sicurezza bambini non si disattiva al termine del programma.
  Per poter avviare un nuovo programma, occorrerà prima disattivare la sicurezza bambini.

Avvio del programma

Premere il tasto Avvio/Pausa. Il programma si avvia.

L'avanzamento del programma è indicato dal trascorrere del tempo di asciugatura sul display LCD.

Modifica del programma

Per cambiare un programma in corso, innanzitutto annullarlo ruotando il selettore dei programmi su OFF. Selezionare il nuovo programma e premere il tasto ▷ AVVIO/PAUSA.

Una volta avviato un programma, non è più possibile modificarlo direttamente. Se si tenta di modificare il programma girando la manopola, il display e gli indicatori di manutenzione lampeggiano. Se viene premuto un tasto opzione (ad esclusione del tasto SEGNALE ACUSTICO), viene visualizzato sul display. Il programma di asciugatura non viene tuttavia modificato (protezione biancheria).

Fine del ciclo di asciugatura / estrazione della biancheria

Al termine del ciclo di asciugatura, il display visualizza il simbolo antipiega e le spie lampeggianti: Itri e Serbatoio. Se è stato premuto il tasto SEGNA-LE ACUSTICO, viene emesso un segnale acustico intermittente per circa un minuto.

i Cicli di asciugatura sono seguiti automaticamente da una fase antipiega che dura circa 30 minuti. Durante questa fase, il cestello ruota a intervalli. In questo modo la biancheria si mantiene morbida e senza pieghe. Durante la fase antipiega, la biancheria può essere estratta in qualunque momento (per evitare la formazione di pieghe, si consiglia di estrarre la biancheria verso la fine della fase antipiega).

1. Aprire lo sportello.
2. Prima di estrarre la biancheria, rimuovere la lanugine dal filtro ultrafine. Allo scopo si consiglia di usare un panno umido (consultare il capitolo "Pulizia e curae").
3. Estrarre la biancheria.
4. Ruotare il selettore dei programmi in posizione ○ OFF.
5. Chiudere lo sportello.

Dopo ogni uso

• Pulire i filtri.
• Svuotar la tanica.

Pulizia dei filtri dalla lanugine

I filtri raccolgono tutta la lanugine che si accumula durante l'asciugatura. Perché l'asciugabiancheria funzioni perfettamente, i filtri (ultrafine e fine) devono essere puliti dopo ogni ciclo di asciugatura.

Attenzione Non mettere in funzione

l'asciugabiancheria senza i filtri o con filtri danneggiati o intasati.

Pulizia della guarnizione dello sportello

Pulire la guarnizione con un panno umido subito dopo il termine del ciclo di asciugatura.

Svuotamento della tanica di raccolta dell'acqua di condensa

Svuotare la tanica dell'acqua di condensa dopo ogni ciclo di asciugatura.

Attenzione L'acqua di condensa non è potabile.

Se il programma è stato interrotto a causa della tanica piena: premere il tasto premere il tasto AV-PAUSA per continuare il ciclo di asciugatura.

Pulizia del condensatore

• Non utilizzare mai l'asciugabiancheria senza condensatore.
• Il condensatore intasato comporta un maggiore consumo di energia (prolungamento del ciclo di asciugatura) e danni all'asciugabiancheria.
  • Non utilizzare oggetti affiliati per la pulizia.

Pulizia del cestello

Attenzione Non utilizzare detergenti abrasivi o pagliette per pulire il cestello.
Il calcare presente nell'acqua o nei detergenti può costituire uno strato visibile nella parte interna del cestello. Di conseguenza, il grado di asciugatura del bucato non è più facilmente rilevabile e la biancheria risulta più umida del desiderato al termine del ciclo di asciugatura.

Utilizzare un detergente comune (per es. un detersivo contenente aceto) per pulire la parte interna e le nervature del cestello.

Pulizia del pannello di controllo e della parte esterna dell'asciugatrice

Attenzione Non utilizzare detergenti per mobili o altri prodotti aggressivi per la pulizia della macchina.

Utilizzare un panno morbido per pulire il pannello di controllo e le superfici esterne dell'asciugatrice.

Cosa fare se ...

1) Se sul display LCD compare un messaggio di errore (per es. E51- solo per le asciugatrici con display LCD): Spegnere e riaccendere l'apparecchiatura. Impostare il programma. Premere il tasto AVVIO PAUSA . L'asciugatrice non funziona? Contattare il centro di assistenza locale e riportare il codice di errore.
2) Seguire i consigli sui programmi; vedere il capitolo Panoramica dei programmi .
3) Vedere il capitolo. "Pulizia e cura"
4) Vedere il capitolo Impostazioni della macchina.
5) Solo per le asciugatrici con display LCD.
6) Nota: Dopo 5 ore, il ciclo di asciugatura termina automaticamente (vedere la sezione Ciclo di asciugatura completato).
Risoluzione dei problemi

Problema 1)	Possibile causa Rimedio
L'asciugatrice non funziona.	L'asciugatrice non è collegata all'alimentazione di rete.	Inserire la spina nella presa di rete. Controllare il fusibile nella scatola elettrica (installazione domestica).
	La porta è aperta. Chiudere l'oblò
	Non è stato selezionato il tasto AVVIO PAUSA .	Premere il tasto AVVIO PAUSA .
Risultati di asciugatura in-soddisfacenti.	Programma impostato non corretto.	Impostare un programma adatto. 2)
	Filtri otturati.	Pulire i filtri. 3)
	Scambiatore di calore intasato.	Pulizia dello scambiatore di calore. 3)
	Peso massimo superato. Rispettare il volume di carico massimo.
	Griglia di ventilazione ostruita.	Liberare la griglia di ventilazione alla base dell'apparecchiatura.
	Residui all'interno del cestello. Pulire l'interno del cestello.
	Elevato livello di durezza dell'acqua.	Impostare un livello corretto. 4)
La porta non si chiude.	I filtri non sono stati montati correttamente.	Installare il microfiltro e/o rimontare il filtro a maglie larghe.
Err( Error) sul display LCD. 5)	Tentativo di modificare i parametri dopo l'avvio del programma.	Spegnere e riaccendere l'apparecchiatura. Impostare i parametri richiesti.
Nessuna luce nel cestello.	Il selettore di programma è in posizione OFF .	Ruotarlo su LUCE (se disponibile) o su un programma qualsiasi.
	La lampadina è guasta.	Sostituire la lampadina (vedere la sezione successiva).
Trascorrere del tempo anomalo sul display LCD. 5)	Il tempo prima del termine è calcolato sulla base di: tipo, volume e umidità della biancheria.	Si tratta di un processo automatico che non segnala un errore dell'apparecchiatura.
Programma inattivo.	Serbatoio dell'acqua pieno.	Vuotare il serbatoio dell'acqua3), premere il tasto AVVIO PAUSA .
Ciclo di asciugatura troppo breve.	Limitato carico di biancheria/Biancheria troppo asciutta per il programma selezionato.	Selezionare il programma a tempo o un grado di asciugatura più elevato (per es. EXTRA ).
Ciclo di asciugatura troppo lungo. 6)	Filtri otturati. Pulire i filtri.
	Volume di carico eccessivo. Rispettare il volume di carico massimo.
	La biancheria non è stata sufficientemente centrifugata.	Centrifugare adeguatamente la biancheria.
	La temperatura ambiente è troppo elevata: nessun malfunzionamento dell'apparecchiatura.	Se possibile, abbassare la temperatura ambiente.

1) In alcuni paesi potrebbero essere applicati volumi di carico diversi in base ai diversi sistemi di misurazione.
2) conforme a EN 61121
3) Indicazioni per gli istituti di prova: il ciclo deve essere controllato conformemente alla EN 61121. .
Caratteristiche tecniche

Parametro Valore
Altezza x larghezza x profondità 85 x 60 x 58 cm
Volume del cesto 108 l
Profondità con porta aperta 109 cm
L'altezza può essere regolata di 1,5 cm
Peso a vuoto ca. 40 kg
Volume di carico (in base al programma) 1)	max 7 kg
Tensione 220-230 V
Fusibile richiesto 10 A
Potenza totale assorbita 2350 W
Classe di efficienza energetica B
Consumo energetico (7 kg di cotone, pre-centrifugato a 1000 giri/min)2)	3,92 kWh
Consumo energetico annuale medio 284,1 kWh
Uso Domestico
Temperatura ambiente ammessa + da + 5°C a + 35°C
Valori di consumoI valori di consumo sono stati stabiliti alle condizioni standard, pertanto possono differire quando la macchina è in esercizio nelle circostanze domestiche.
Programma	Consumo di energia in kWh / tempo di asciugatura medio in minuti
Cotoni Asciutto Armadio3)	3,92 / 125 (carico 7 kg pre-centrifugato a 1000 giri/min)3,75 (carico 7 kg pre-centrifugato a 1200 giri/min)3,60 (carico 7 kg pre-centrifugato a 1400 giri/min)3,20 (carico 7 kg pre-centrifugato a 1800 giri/min)
Cotoni Pronto Sitro3)	3,34 / 107 (carico 7 kg pre-centrifugato a 1000 giri/min)
Sintetici Asciutto Armadio3)	1,33 / 48 (carico 3 kg pre-centrifugato a 1200 giri/min)

Impostazioni dell'apparecchio

Impostazione Implementazione
SEGNALE ACUSTICO disattivato permanentemente	1. Ruotare il selettore dei programmi impostandolo su qualsiasi programma.2. Premere simultaneamente i tasti =∅ RAPIDO e 📋 Extra Antipiega e tenerli premuti per circa 5 secondi.3. Per impostazione predefinita, il segnale acustico è sempre disattivato.

Durezza dell'acqua

L'acqua contiene calcare e sali minerali in quantità variabile a seconda dell'area geografica con conseguenti valori di conduttività differenti.

Una variazione significativa della conduttività dell'acqua rispetto ai valori prefissati in fabbrica può influire leggermente sull'umidità residua della biancheria alla fine del ciclo. L'asciugatrice consente di regolare la sensibilità del sen- sore di asciugatura in base ai valori di conduttività dell'acqua.

1. Ruotare il selettore dei programmi impostandolo su qualsiasi programma.
2. Premere simultaneamente i tasti = ☑ RAPIDO e ▷ AVVIO/PAUSA e tenerli premuti per circa 5 secondi. Sul display è visualizzata l'impostazione attuale:
3. CO_ bassa conduttività <300 micro S/cm
4. CO= media conduttività 300-600 micro S/cm
5. COE alta conduttività >600 micro S/cm
6. Premere il tasto ▷ AVVIO/PAUSA in sequenza fino a impostare il livello desiderato.
7. Per memorizzare l'impostazione, premere contemporaneamente i tasti =① RAPIDO e ▷ AVVIO/PAUSA oppure ruotare la manopola sulla posizione ○ OFF.

Contents

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione (fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto). Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.

GL

Kleinzaun

8754 Netstal

T 055 645 37 00

F 055 645 37 07

SG

Wilerstrasse 73

Eichen-Center

9201 Gossau

T 071 388 70 00

F 071 388 70 07

BE

Schenkstrasse 13

Haus Zurlinde

3380 Wangen a/A

T 032 631 70 00

F 032 631 70 07
